Снимаем и проверяем стартер Ford Focus II

Причин, по которым возникает необходимость снятия стартера автомобиля Форд Фокус 2, может быть несколько. Прежде всего, это замена или ремонт в случае его поломки, также стоит отметить, что снятие стартера необходимо в ходе демонтажа коробки передач. Важно помнить, что прежде чем снять стартера Ford Focus 2 необходимо отключить минусовую клемму аккумуляторной батареи.

Инструкция по снятию стартера Форд Фокус 2

1. Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этого ключом Torx T-30 откручиваем все саморезы, которые крепят ее к нижним элементам автомобиля.

Как проверить стартер Форд Фокус 2

1. С помощью плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, а в обратном направлении на валу привода. Если этого не происходит или шестерня тяжело перемещается и крутится, то в таком случае вал привода необходимо заменить.

Установка стартера Форд Фокус 2 выполняется в обратной последовательности.

Разбор стартера форд фокус 2

СНЯТИЕ СТАРТЕРА

Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

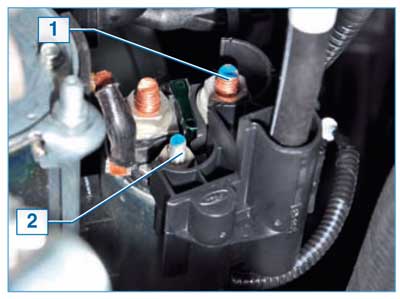

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

Отсоединяем колодку проводов от тягового реле стартера.

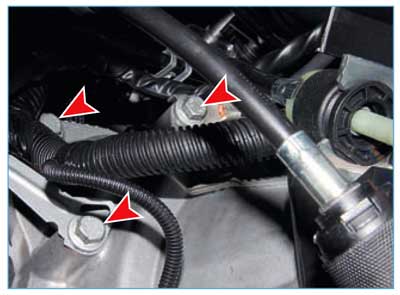

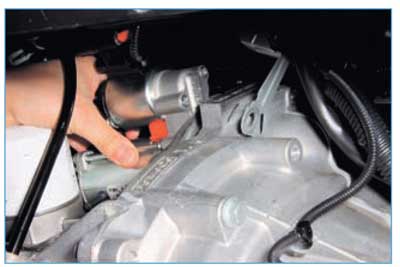

Головкой «на 13» отворачиваем три болта крепления стартера.
Нижний болт крепит также кронштейн жгута проводов.

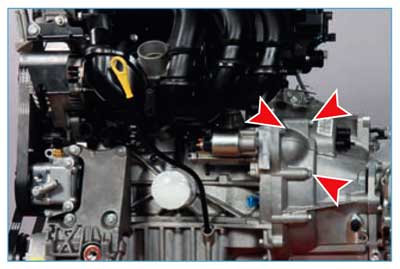

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

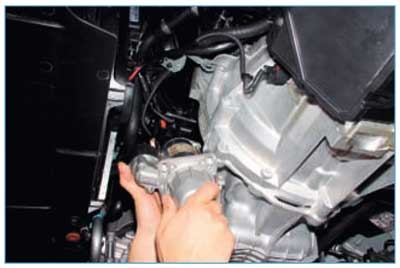

Выводим стартер из картера сцепления…

…и снимаем стартер.

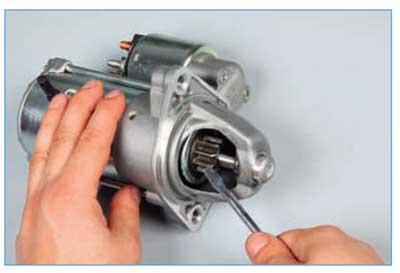

Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода.
Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

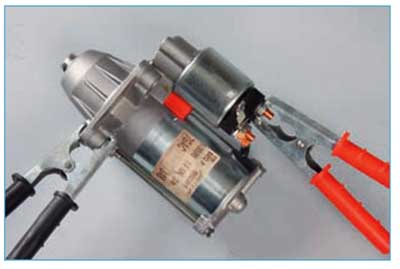

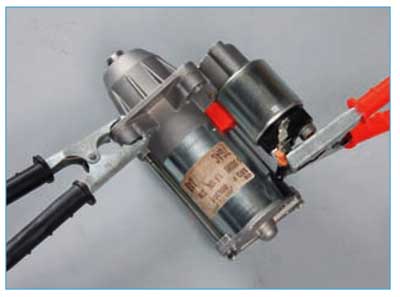

Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.
Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.
При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.
При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.
При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.
Устанавливаем стартер в обратной последовательности.

РАЗБОРКА СТАРТЕРА

Разбираем стартер для замены тягового реле, щеткодержателя со щетками и элементов привода.

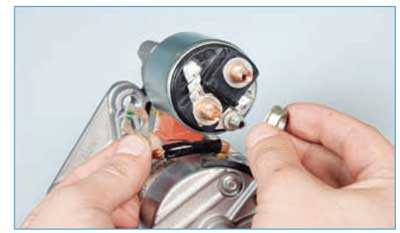

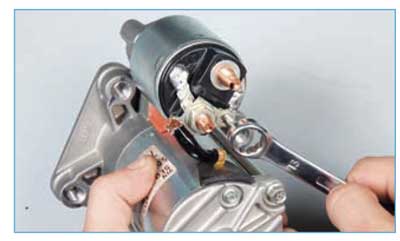

Ключом «на 13» отворачиваем гайку нижнего контактного болта тягового реле…

…и снимаем гайку и наконечник провода.

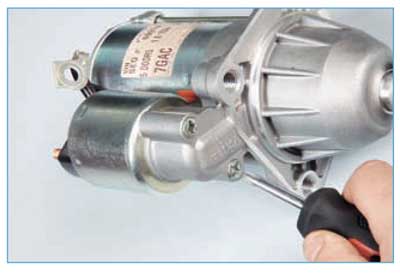

Крестообразной отверткой отворачиваем два винта крепления тягового реле.

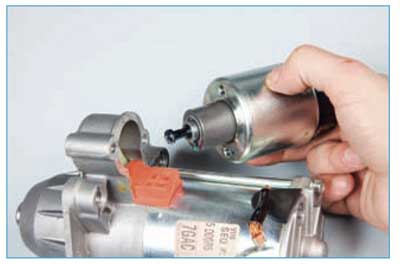

Снимаем тяговое реле.

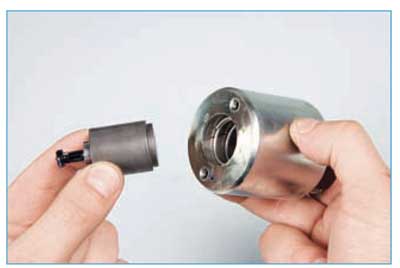

Вынимаем якорь тягового реле…

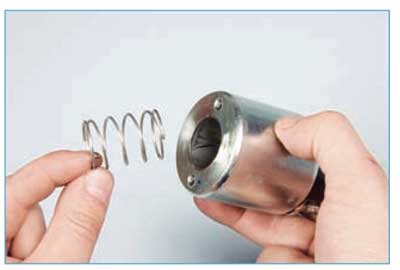

…и пружину якоря.

Головкой «на 8» отворачиваем два стяжных болта.

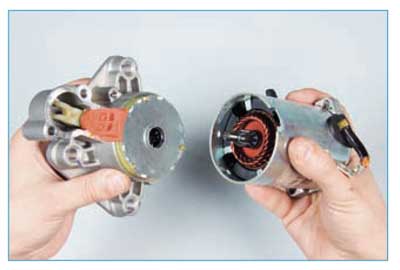

Снимаем переднюю крышку.

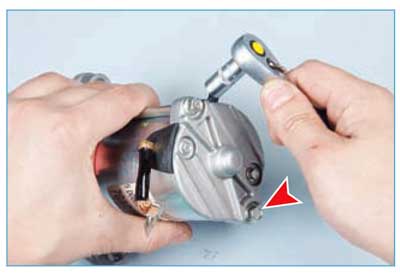

Головкой «на 5,5» отворачиваем два болта…

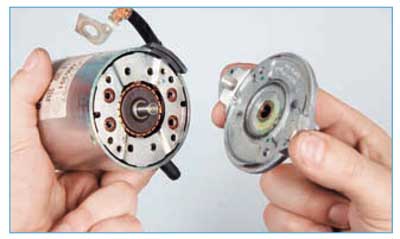

…и снимаем заднюю крышку.

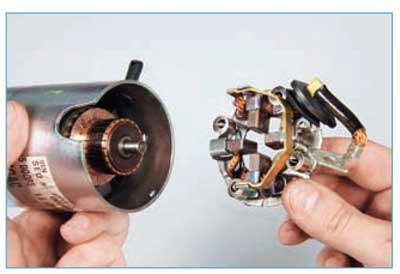

Снимаем щеткодержатель.

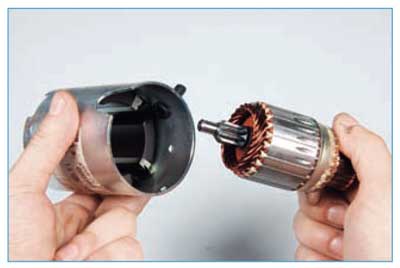

Вынимаем якорь из корпуса стартера.
Поддев отверткой…

…снимаем опору рычага привода.

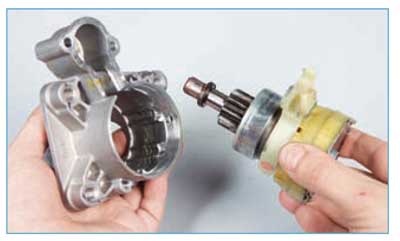

Вынимаем привод из передней крышки.

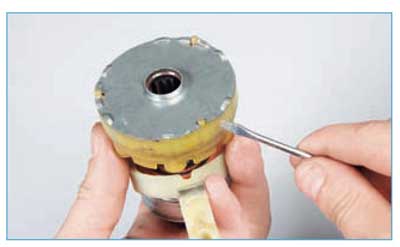

Отверткой поддеваем крышку…

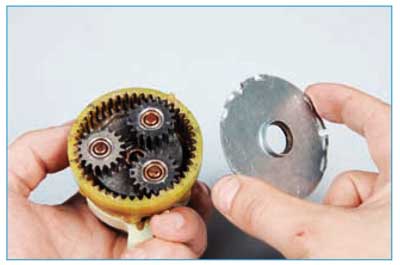

…и снимаем крышку планетарного редуктора.

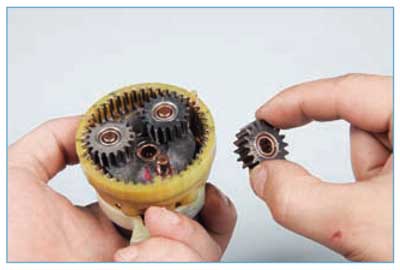

Вынимаем три сателлита планетарного редуктора.

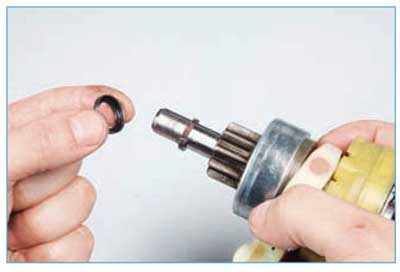

Снимаем ограничительное кольцо.

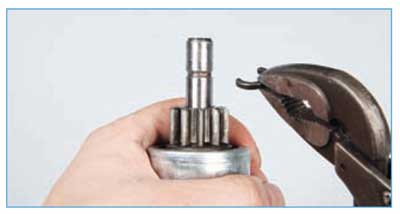

Пассатижами снимаем запорное кольцо.

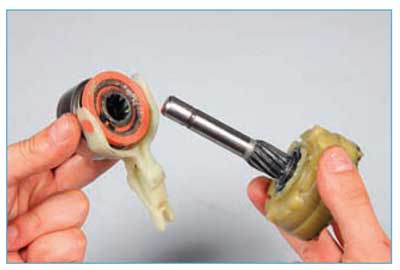

Снимаем обгонную муфту с шестерней привода в сборе.

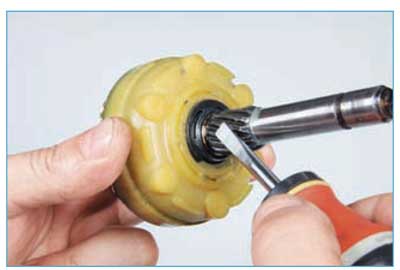

Отверткой сдвигаем из проточки…

…и снимаем стопорное кольцо.

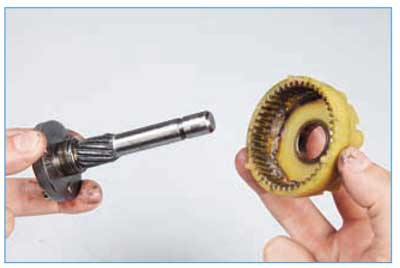

Снимаем коронную шестерню с вала привода

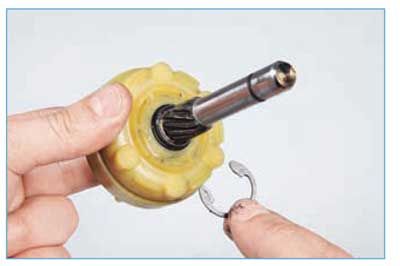

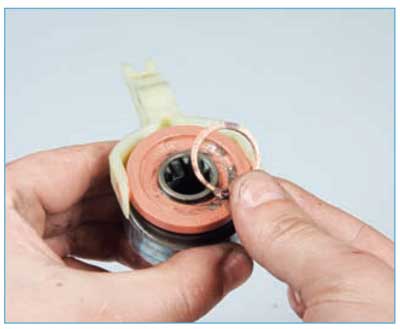

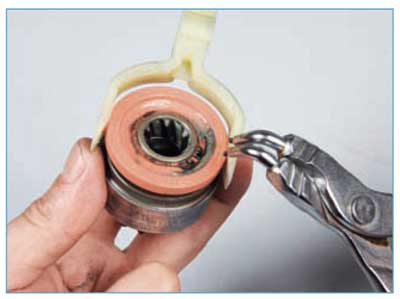

Щипцами разжимаем стопорное кольцо…

…и вынимаем его из проточки обгонной муфты.

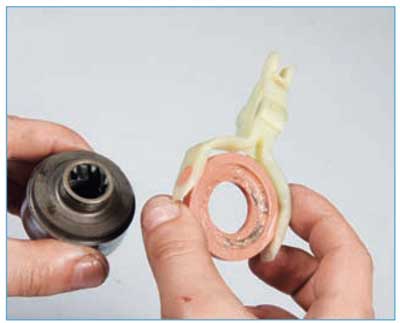

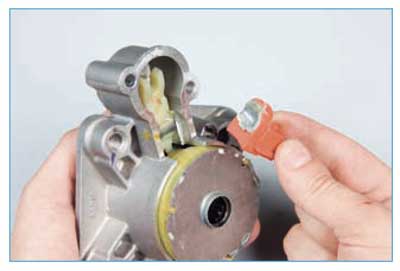

Снимаем рычаг привода.
Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить.Задиры и наволакивание материала подшипников скольжения на шейки вала устраняем самой мелкой шкуркой с последующей полировкой. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.

Омметром проверяем замыкание обмотки якоря на его сердечник.
Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

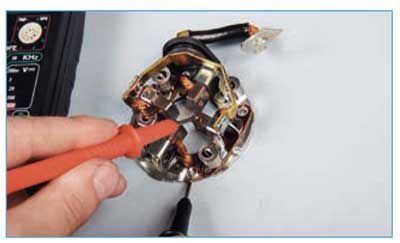

Проверяем держатели изолированных щеток на замыкание с «массой».
Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым. При сильном износе щеток меняем щеткодержатель в сборе.
Сборку стартера выполняем в обратной последовательности.
На шестерни планетарного редуктора наносим смазку ШРУС-4.
Щеткодержатель монтируем до установки якоря в корпус стартера. Перед монтажом щеткодержателя на коллектор якоря, вдвигаем щетки в направляющие и привязываем проволокой. После установки щеткодержателя на коллектор якоря устанавливаем заднюю крышку и крепим к ней щеткодержатель. После этого отвязываем проволоку, и щетки под действием пружин выдвинутся к коллектору.

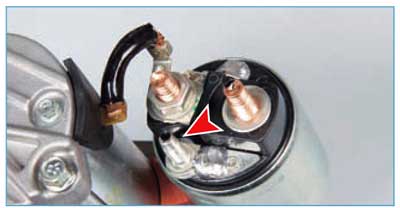

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны.

Ремонт стартера в автомобиле Ford Focus 2

На рис.1 показаны детали стартера. Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин”‘. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 7» и «на 13», отвертки с плоским и крестообразным лезвием.

Рис. 1. Детали стартера: 1 – крышка со стороны привода; 2, 11 – болты крепления; 3 – резиновый уплотнитель; 4 – рычаг привода; 5 – муфта свободного хода; 6 – якорь реле; 7 – планетарный редуктор; 8 – возвратная пружина; 9 – корпус стартера; 10 – корпус тягового реле; 12 – крышка со стороны коллектора; 13 – щеткодержатель; 14 – стопорная шайба; 15 – ротор стартера; 16 – упорная шайба.

1. Отверните гайку нижнего контактного болта тягового реле.

2. . и отсоедините шину от контактного болта тягового реле.

3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода.

4. . и снимите тяговое реле, отсоединив якорь от рычага привода.

5. Извлеките из корпуса тягового реле якорь и возвратную пружину.

6. Выверните стяжные болты.

8. Выверните два болта..

9. . снимите крышку подшипника..

10. . и извлеките щеточный узел.

11. Извлеките ротор из корпуса стартера.

12. Снимите резиновый уплотнитель.

13. . и извлеките планетарный редуктор.

14. Подденьте отверткой.

15. . и снимите рычаг привода.

16. Снимите ограничительное кольцо.

17. . и отсоедините от вала якоря механизм редуктора.

18. Снимите ограничительное кольцо.

19. . и удалите крышку.

20. Снимите с вала пластмассовую шестерню.

21. Снимите шестерни с направляющих.

22. Разожмите и извлеките стопорное кольцо.

23. Снимите уплотнитель.

24. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Проверьте с помощью омметра изолированные корпуса на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

25. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.

26. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).

27. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

28. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

29. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой.

Предупреждение

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

30. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

31. Соберите стартер и все демонтированные узлы в последовательности, обратной снятию.

Стартер Ford Focus 2

Стартер на Форде фокусе 2 – это важнейшая деталь двигателя, как и у остальных автомобилей с двигателями внутреннего сгорания.

Неполадки с узлом запуска мотора могут быть как механического характера, так и электрического, так как стартер является частью цепи запуска ДВС наряду с другими деталями, как аккумулятор и механизм управления запуском.

• тяговое реле – деталь состоит из подвижного якоря (сердечника), удерживающей катушки (щеточного узла), штока;
• бендикс (обгонная муфта) – деталь состоит из ведомой обоймы, ведущей обоймы, кожуха, кольца, шайбы, набора колец, прижимной пружины, оснащенной роликами, буферной пружины и опорной чашки.

Проблемы со стартером для Форд фокус 2 и способы их решения

Неисправность детали может быть связана с электрическими неисправностями. В случае если устройство запуска двигателя не дает нужный крутящий момент на коленчатый вал, следует убедиться, что узлы электрической цепи работают нормально. Для диагностики неисправности нужно проверить:

• аккумулятор, который должен быть заряжен;
• контакты и масса должны быть крепко прикручены;
• провод втягивающего реле и провод, соединяющий стартер-аккумулятор на повреждение и отсутствие контакта;
• исправность контактной группы замка зажигания.

Неполадки с этими узлами могут возникнуть в случае, если при повороте ключа в замке зажигания не крутит якорь. Также причины подобных неполадок могут возникнуть из-за обрыва обмотки тягового реле или короткого замыкания между витками. Медленное прокручивание маховика будет еще одним вариантом неисправности, связанной с электрикой.

При отсутствии видимых неисправностей деталь нужно демонтировать для более внимательного осмотра. При осмотре стартера можно диагностировать проблемы с коллектором в виде короткого замыкания его пластин или подгорания детали.

Механические неисправности

Механические неисправности диагностировать и отличить от электрических легко. При механических неполадках проблем со стартером нет, он срабатывает при повороте ключа, но нет вращения коленчатого вала. Виновниками этих проблем будут такие детали, как: рычаг или кольцо обгонной муфты, буферная пружина, венец маховика.

При нетипичном звуке работы стартера, деталь нужно осмотреть с ямы и с моторного отсека для выявления следующих неполадок:

• износа втулок подшипников или шеек на якорном валу;
• ослабло крепление стартера;
• деформировались или сломались зубья шестерней;
• в кожухе стартера крепление полюса ослабло, из-за чего началось трение об якорь.

Существует неисправность стартера, связанная с продолжением его работы после того, как двигатель завелся. Этому может служить заклинивания рычага привода или привода якоря, «заедание» реле или окисление его контактов. Часто распространенной причиной является износ обратной пружины запуска зажигания или пружины муфты свободного хода.

В этом случае нужно немедленно отключить контакт (клемму стартера или реле).

Часто встречающиеся проблемы

Стартер Форда Фокус 2 имеет типичные неполадки, связанные с неправильным расположением щеток к корпусу коллектора, выход из строя тягового реле или износ коллектора якоря.

Владельцы модели сталкиваются с нарушением работы узла в виде отсутствия работы при первом повороте ключа, когда деталь не заводит двигатель с первого раза, а начинает крутить со второго или третьего поворота ключа. Это связано с подгоранием контактов реле. При выходе из зацепления с задержкой возможен износ зубцов в шестерне бендикса либо венца маховика.

Для того чтобы убедиться в неисправности стартера перед его разборкой, можно провести простую диагностику легкости перемещения муфты привода вдоль вала с помощью отвертки. Таким же способом нужно провернуть шестерню привода. Шестерня должна легко вращаться и не проворачиваться в обратную сторону.

Какой оригинал или аналог можно поставить

Стартер в сборе стоит ориентировочно 7 тысяч рублей. Есть несколько производителей деталей для модели Фокус 2:
