Подключение стартера на тракторе

Содержание

Стартеры тракторов МТЗ: виды и инструкция по установке вместо пускача

Самым простым устройством для запуска двигателя раньше была так называемая заводная рукоятка. Она вставлялась в специальное отверстие, цеплялась к специальному выводу коленчатого вала двигателя и, путем ее вращения, мотор раскручивался до необходимых для запуска оборотов. Сейчас для того, чтобы раскрутить коленвал двигателя до такой частоты, которая позволит ему запуститься, существует так называемый стартер.

Разновидности пусковых устройств

На тракторах МТЗ используется два вида систем запуска двигателей – бензиновый и электрический.

Электростартер на тракторе МТЗ

Бензиновый представляет собой маленький одноцилиндровый пусковой двигатель внутреннего сгорания. Изготовителем с завода поставляется модель ПД-10. Он состоит из двигателя и редуктора. В народе его иногда называют «пускач». Мощность «пускача» всего 10 лошадиных сил. Учитывая, что это двухтактный двигатель, в качестве топлива используется смесь бензина и масла. Причем можно использовать низкокачественные ГСМ – двигатель неприхотлив, и это особо не скажется на его работоспособности. После запуска ПД-10 крутящий момент через редуктор передается на коленчатый вал основного двигателя для его раскрутки.

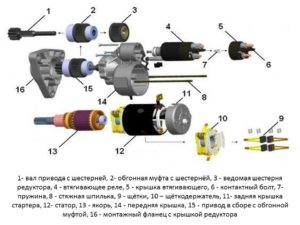

Электростартер – электрический двигатель постоянного тока. Его питание осуществляется через механизм включения от аккумулятора. Изготовителем на трактора МТЗ предусмотрена установка стартеров СТ-142Е. В его конструкцию входят следующие элементы:

  • Корпус. В него помещают сердечники и обмотку.
  • Якорь. На ось якоря закрепляются коллекторные пластины и запрессовывается сердечник.
  • Втягивающее реле. Подает питание на электродвигатель и через подвижную перемычку выталкивает обгонную муфту.
  • Бендикс. Иначе, обгонная муфта. Через зацепляющую шестерню передает крутящий момент на маховик.
  • Щетки и щеткодержатели. Служат для подачи напряжения на якорные коллекторные пластины.

Принцип действия тракторного стартера такой же, как у остальных и состоит из трех основных этапов:

  1. Приводная шестерня соединяется с венцом маховика;
  2. Пуск;
  3. Приводная шестерня отсоединяется от маховика.

То есть, он не участвует в дальнейшей работе двигателя. Его основная и единственная задача – произвести запуск мотора.

В ранних версиях электростартеров крутящий момент на основной двигатель передавался путем зацепления шестерни приводной муфты к маховику. Оно осуществлялось путем нажатия на пружинный рычаг.

Сейчас применяют более совершенные механизмы. На современных моделях используют редукторную схему передачи вращения. В их конструкции применяются планетарные редукторы, которые состоят из нескольких шестерен. Редуктор в несколько раз усиливает проходящие через него напряжения. Этот способ более надежен, пусковой момент вырос на треть. К тому же, снизился вес самого стартера и увеличилась долговечность. Одним из веских преимуществ редукторных стартеров является низкое потребление тока при холодном пуске.

Все виды стартеров автоматически отключаются при запуске основного двигателя.

В заводском исполнении предусмотрена установка электростартеров на двигателях Д-240/Д-243 и на более современных движках, на Д-240Л/Д-243Л идет пусковой двигатель.

Установка электростартера вместо пускового двигателя

В зависимости от конкретных условий эксплуатации трактора и индивидуальных потребностей, владельцы сами определяют целесообразность использования либо электрического стартера, либо пускового двигателя. Более оправданным будет запуск двигателя с помощью ПД-10 в холодное время, когда топливо загустело и для того, чтоб завести мотор, требуется большая мощность и большее потребление заряда аккумулятора. Летом или в теплых районах, более удобным вариантом будет запуск с помощью обычного стартера.

Что делать, если хочется использовать комфорт и преимущества электростартера перед пусковым двигателем?

Причин для перехода от использования ПД-10 к варианту с электростартером несколько. Одной из них является необходимость постоянной заправки и технического обслуживания пускового двигателя. Кому хочется постоянно смешивать бензин с маслом, проверять искру, постоянно самому крутить магнето? В таких случаях остается один вариант – ставить на трактор электростартер. Когда такое решение принято, следует учесть несколько нюансов.

Если есть достаточно свободного времени и желание сэкономить, то подойдет вариант с использованием комплекта деталей для переделки, который обычно включает в себя:

  • Сам стартер.
  • Новый маховик или венец для маховика.
  • Переходной задний лист для стартера.

В таком случае трактор придется «раскатывать» для установки листа и «половинить» двигатель. Вероятнее всего придется менять кожух сцепления.

Схема подключения РС 502 на тракторах МТЗ-80/82: 1 – аккумуляторная батарея; 2 – розетка; 3 и 4 – удерживающая и втягивающая обмотки тягового реле; 5 – резистор; 6 – вспомогательная обмотка реле РБ1; 7 – выпрямительное устройство; 8 – выключатель ВК-403; 9 – выключатель ВК316-Б; 10 – спиральная свеча накаливания; 11 – генератор; 12 – дополнительное сопротивление СЭ50-В; 13 – контрольный элемент ПД50-В; ГК – главные контакты; ОО – основная обмотка; СП – потребители; ЕП – к катушке электромагнитного клапана факельного подогревателя воздуха; ЛК – контакт включения контрольной лампы; К1 – нормально замкнутые контакты реле РБ1; К2 – нормально разомкнутые контакты реле РС502.

Тем, кто не обладает временем и желанием для разборки трактора до такой степени, а также в случаях, когда уровень знаний заставляет сомневаться в своих силах, лучше использовать готовые механизмы, которые предлагаются многими производителями. Такие устройства обладают несомненным преимуществом перед вышеописанным способом – они не требуют разборки двигателя для замены сцепления и маховика, их установка занимает гораздо меньше времени и заключается в том, что снимается пусковой двигатель, а на его место ставится переходник со стартером.

Читать еще:  Схема стартера уаз буханка

Такие переходные устройства позволяют ускорить перевод дизельного двигателя с «пускача» на стартер на тракторах ЮМЗ-6, МТЗ-80, МТЗ-82, Т-70, ДТ-75.

Основные неполадки в системах запуска двигателей

Любая система запуска двигателя тракторов МТЗ требует обслуживания, а в случае неисправности – ремонта.

Возможных неисправностей электростартера несколько:

  • Стартер не включается. Если нет сомнений в исправности самого устройства, то следует искать причины в электрической цепи трактора. Возможно, неисправен включатель, оборвана проводка. Необходимо проверить, при необходимости зачистить и затянуть крепления, клеммы.
  • При включении стартера коленвал двигателя проворачивается медленно. Причиной может быть недостаточный заряд аккумулятора, масло, не соответствующее сезону. Возможно, нарушены контакты щеток. В данном случае, стартер разбирают, чистят коллектор, меняют щетки и регулируют пружины щеток.
  • Если якорь стартера вращается, но не проворачивает коленвал. Скорее всего, пробуксовывает муфта свободного хода. Это ведет к неизбежной замене привода стартера.
  • После запуска двигателя стартер не отключается. Это может быть следствием заедания привода, спекания контактов реле, замыканий витков обмотки реле, износа подшипников. В данных ситуациях стартер необходимо снять, чтобы точно определить причину поломки. При необходимости заменяют подшипники, тяговое реле и т.д.
  • Одной из частых неисправностей является отсутствие зацепления бендикса стартера с венцом маховика. Чаще всего это связано с загрязнением механизма самого бендикса, и устраняется путем его промывания в бензине. После чего вручную необходимо провернуть шестерни и можно устанавливать на место.

Важно помнить, что работоспособность стартера, как и любого другого механизма, зависит от профилактики неисправностей.

Для тракторов МТЗ установлены сроки ежемесячного технического обслуживания, которые владельцу необходимо соблюдать. В результате, время жизни всех систем трактора возрастет в разы.

Трактор Т-40

Устройство, схемы, ремонт

Электрооборудование трактора Т-40 и его схема

Электрооборудование трактора Т-40 предназначено для запуска двигателя и безопасной работы в ночное время суток при выполнении транспортных или сельскохозяйственных работ. Электрооборудование реализовано по однопроводной системе, в которой минусовым проводом служат металлические детали трактора («масса»).

Номинальное напряжение в системе электрооборудования трактора составляет 12 В. Источники электрического тока соединяются отрицательными клеммами с «массой».

Электрооборудование Т-40 состоит из следующих агрегатов и приборов:

1. Генератор постоянного тока, оснащенный реле-регулятором и аккумуляторы, являющиеся источником электрического тока.

2. Стартер с реле и включателем стартера, выполняющий функцию пускового устройства двигателя.

3. Указатели поворота, габаритов, задние и передние фары, плафон, стоп-сигнал, фонарь номерного знака, сигнальная лампа обрыва ремня вентилятора, а также переносная лампа служат для световой сигнализации и освещения.

4. Амперметр, отображающий силу разрядного или зарядного тока.

5. Звуковой сигнал оснащенный включателем.

6. Соединительные панели и провода, включатель «массы» и предохранитель.

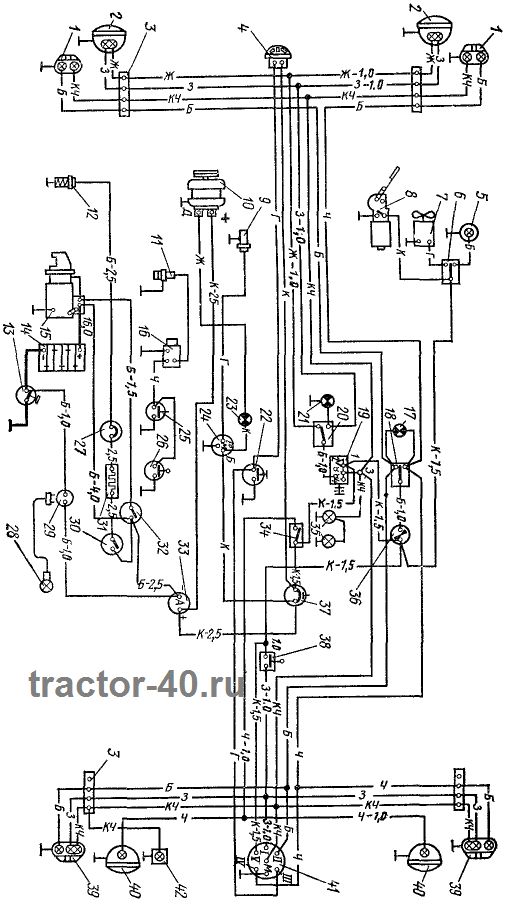

Схема электрооборудования трактора Т-40 со стартером: 1 — фонарь-указатель поворотов и габаритов; 2 — передняя фара; 3 — соединительная панель; 4— звуковой сигнал; 5 — плафон кабины; 6 — переключатель плафона и вентилятора; 7 — вентилятор; 8 — стеклоочиститель; 9 — датчик указателя температуры масла; 10 — генератор; 11 — свеча накаливания; 12 — включатель «массы»; 13 — аккумуляторная батарея; 14 — стартер; 15 — реле стартера; 16 — контрольная лампа указателей поворотов; 17 — переключатель указателей поворотов; 18 — центральный переключатель света; 19 — переключатель света передних фар; 20 — контрольная лампа дальнего света; 21 — включатель сигнала; 22 — контрольная лампа включателя «массы»; 23— указатель температуры масла; 24 — выключатель блокировки пуска дизеля при включенной передаче; 25 — контрольный элемент; 26 — переносная лампа; 27 — розетка переносной лампы; 28 — дополнительное сопротивление; 29 — включатель свечи накаливания и стартера; 30 — указатель тока; 31 — включатель «стоп»; 32 — включатель света задних фар; 33 — лампы освещения щитка приборов; 34 — прерыватель указателей поворотов; 35 — предохранитель; 36 — фонарь-указатель поворотов, габаритов и сигнала торможения; 37 — задняя фара; 38 — штепсельная розетка; 39 — фонарь номерного знака. Обозначение расцветки проводов на схеме: Б — белый; Г — голубой (синий); Ж — желтый; З— зеленый; К — красный; Кч — коричневый; Ф — фиолетовый; Ч — черный. Рядом с обозначением расцветки цифрами указано сечение проводов. Неуказанные на схеме сечения проводов 0,75 мм².

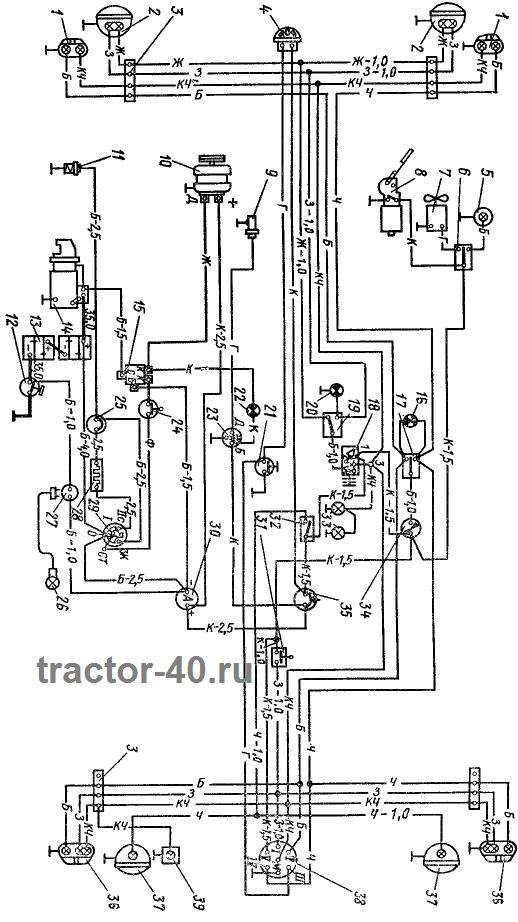

Схема электрооборудования трактора Т-40 с пусковым агрегатом: 1 — фонарь-указатель поворотов и габаритов; 2 — передняя фара; 3 — соединительная панель; 4 — звуковой сигнал; 5 — плафон кабины; 6 — переключатель плафона и вентилятора; 7 — вентилятор; 8 — стеклоочиститель; 9 — датчик указателя температуры масла; 10 — генератор; 11 — свеча искровая; 12 — свеча накаливания; 13 — включатель «массы»; 14 — аккумуляторная батарея; 15 — стартер пускового агрегата; 16 — магнето; 17— контрольная лампа указателей поворотов; 18 — переключатель указателей поворотов; 19 — центральный переключатель света; 20 — переключатель света передних фар; 21 — контрольная лампа дальнего света; 22 — включатель сигнала; 23 — контрольная лампа включателя «массы»; 24 — указатель температуры масла; 25 — включатель остановки пускового агрегата; 26 — включатель блокировки пуска дизеля при включенной передаче; 27— контрольный элемент; 28 — переносная лампа; 29 — розетка переносной лампы; 30 — включатель свечи накаливания; 31 — дополнительное сопротивление; 32 — включатель стартера пускового агрегата; 33 — указатель тока; 34 — включатель света задних фар; 35 — лампа освещения щитка приборов; 36 — прерыватель указателей поворотов; 37 — предохранитель; 38 — включатель «стоп»; 39 — фонарь-указатель поворотов, габаритов и сигнала торможения; 40 — задняя фара; 41 — штепсельная розетка; 42 — фонарь номерного знака. Обозначение расцветки проводов на схеме выше.

Центральный переключатель необходим для включения габаритных огней и освещения трактора. Передние фонари используются для обозначения габаритов трактора и подачи сигналов поворота, задние фонари служат в качестве указателей габаритов, а также поворотов и сигнала торможения.

Передние фары вместе с фонарями смонтированы на едином кронштейне, закрепленный на переднем брусе трактора. На крыльях задних колес установлены задние фонари и световозвращатели, отражающие свет от передних фар идущего позади транспорта.

Читать еще:  Замена реле стартера ваз 2109

Для запуска двигателя, трактор Т-40 может быть оснащен пусковым агрегатом включателем стартера и кнопкой его выключения. В корпусе коробки передач находится включатель, не допускающий запуск двигателя при включенной передаче.

В электрическую схему трактора Т-40 АНМ подключен шариковый сигнализатор крена.

Двигатель Т-40

Устройство двигателя трактора Т-40: поршневая, коленвал, цилиндры

Силовая передача

Устройство и эксплуатация силовой передачи трактора Т-40

Стартер трактора Т-40 принцип работы и ремонт

Начало работы двигателя трактора Т-40 зависит от стартера, без данного механизма его пуск невозможен. В данной статье мы подробно рассмотрим схему и принцип работы стартера 241.3708 (используемая модель в тракторе Т-40), возможные проблемы и их устранение, а также регулировка, проверка и ремонт данного механизма.

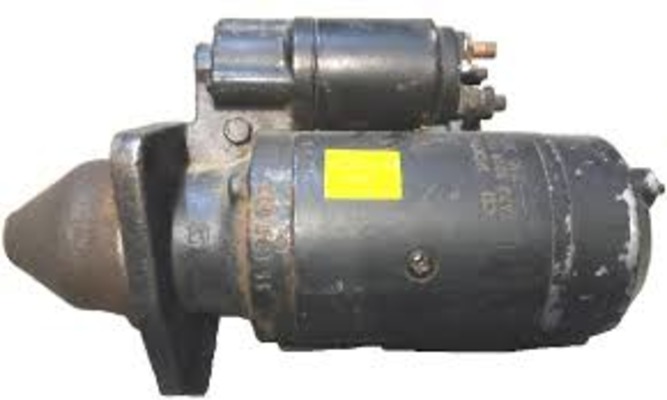

Стартер в тракторе Т-40 (241.3708)

Стартер – это разновидность электродвигателя, который используют для начальной прокрутки коленчатого вала и тем самым старта двигателя.

Во «Владимирце» 40-й модели используется дизельный двигатель Д-144 модели, для его запуска нуден электромагнитный стартер с тяговым реле. Идеальным для этого решением является модель 241.3708, её же используют на ЗИЛах.

Само устройство находится с правой стороны от двигателя, и включение происходит удаленно с помощью ключа зажигания и свечи накаливания, которое находится в кабине.

Схема и принцип работы стартера Т-40

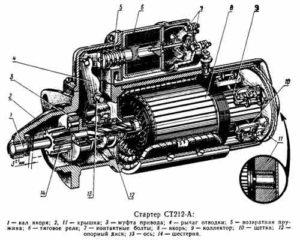

Базово устройство сделано в виде электродвигателя с постоянным током и обмоткой возбуждения, также на нем используется торцевой коллектор. Ниже мы приведем его полную схему.


Заметим, что в среднем опорном диске и крышках, которые находятся со стороны привода и коллектора – запрессовано 3 подшипника, вращающих вал якоря. С помощью пружин к коллектору прижимают щетки, вал якоря оснащают приводом.

Приводная муфта передает вращение только в единственном направлении: к коленвалу двигателя Д-144, тем самым создавая разъединение валов стартера и двигателя после запуска. Тяговое электромагнитное реле устанавливают на крышке со стороны привода, и его назначение – зацепление шестерен привода (бендикс) с маховиком двигателя и соединение стартера к аккумуляторной батареи.

В момент запуска стартера 241.3708, тяговое реле с помощью рычага, перемещает сам привод по винтовым шлицам и цепляет тем самым бендикс с маховиком, после этого включается электрическая цепь системы.

При отключения реле возвратная пружина возвращает бендикс и выводит его из зацепа с маховиком, и стартер трактора отключается.

Базовые поломки и ремонт стартера 241.3708

В данном разделе мы укажем базовые поломки и профилактические методы, которые помогут восстановить работоспособность механизма.

Стартер для тракторов Беларус МТЗ 82(80)

Силовым узлом в системе электрического запуска является стартер. В зависимости от вида системы пуска на тракторе МТЗ 82 электрические стартера используют как для запуска пускового двигателя ПД 10, так и непосредственно для пуска дизеля. Что касается стартёрного запуска пускача, отметим, что используют узлы марок СТ 352 Д, СТ 362А с мощностью 0,6 л.с. Основное внимание в статье уделим узлам, устанавливаемым для электростартерного запуска дизеля: их разновидностям и техническим характеристикам, преимуществам и недостаткам, причинам возникающих неполадок в работе, особенностям при выборе и приобретении узла.

Стартерный запуск трактора МТЗ 82(80)

Стартер, в заводской комплектации, размещён с левой стороны машины и присоединяется фланцем к задней плите дизеля тремя болтами. Узел представляет собой четырёх полюсной электродвигатель постоянного тока последовательного возбуждения, состоящий из: корпуса, статора, ротора-якоря, щёткодержателя, втягивающего реле включения, обгонной муфты и шестерни привода. МТЗ 82(80) штатно комплектуется узлом марки СТ 212 А с мощностью 3,2 кВт(4.5 л.с), работающий от напряжения штатной сети трактора 12 вольт.

Принцип работы стартера

Передача крутящего момента от стартера к дизелю осуществляется шестернёй на якоре узла, входящей в зацепление с венцом маховика двигателя трактора. Включение передачи происходит в результате срабатывания втягивающего механизма узла, представляющего собой электромагнитную катушку, связанную своим якорем с рычагом вводящем в зацепление шестерню стартера с маховиком. Одновременно с этим втягивающее реле своим срабатыванием замыкает контакты для подачи напряжения на якорь стартера и его обмотку возбуждения. При взаимодействии образованных магнитных полей якорь начинает вращаться, передавая созданный крутящий момент на маховик дизеля.

После того как дизель запустился, выключение привода происходит за счёт роликовой обгонной муфты свободного хода установленной на якоре. Возросший вращательный момент от мощности запущенного дизеля передаётся через шестерню якоря на муфту, вследствие чего, под действием центробежных сил заклинивающие ролики муфты входят в широкую часть фасонных пазов, разъединяя привод. Таким образом, стартер предохраняется от крутящего момента работающего дизеля.

Система управления стартером

Автоматическое отключение стартера после пуска дизеля происходит за счёт включённых в цепь двух дополнительных электромагнитных реле: промежуточного РС502 и блокировочного РБ1. Первое с замыкающими контактами, второе с размыкающими контактами и выпрямительным мостом из четырёх диодов Д226Д.

При установке включателя ВК316-Б стартера в положение запуска, напряжение от АКБ поступает на обмотку реле РС502, соединённую на массу через контакты РБ1. Срабатыванием реле РС502 происходит замыкание контактов, и напряжение подаётся на втягивающее реле стартера, осуществляя последующий запуск дизеля.

С увеличением оборотов повышается напряжение в цепи вырабатываемое генератором, которое преобразуется выпрямителем РБ1 и поступает к его обмотке. При росте напряжения до 9-10 вольт в результате частоты вращения дизеля 650-750 об/мин происходит срабатывание и контакты реле РБ1 размыкаются. Соответственно РС502 не получает питания, под действием пружины контакты устройства размыкаются, отключая стартер. На всех диапазонах вращения дизеля контакты реле блокировки разомкнуты, поэтому включение стартера при работающем двигателе невозможно.

Справка! В поздних модификациях МТЗ реле управления размещены под щитком приборов. Для доступа нужно демонтировать левую боковую защитную стенку панели управления. На тракторах выпуска 2008 -2019 года со щитком 80-3805010-Д1-03 используются пяти контактные замыкающие реле в пластиковом корпусе марки 738.3747-30 и реле блокировки 752.3777(четырёх конт), на МТЗ 82.1 выпущенных до 2011 года четырёх контактное реле 732.3747 с панелью приборов 80-3805010-Д1-03 и реле блокировки (пять конт.) 90.3747, на более ранних модификациях с малой кабиной в реле железном корпусе 111.3747 со щитком 70-3801010.

Кроме этого для предотвращения запуска при включённой скорости, в крышке механизма переключения передач КПП трактора размещён выключатель ВК403 соединённый в цепь реле РС502. Если передача включена, контакты выключателя разомкнуты, питание на реле РС502 не поступает и пуск стартера невозможен. При нейтральном положении контакты ВК403 замкнуты и запуск возможен.

Читать еще:  Соленоид стартера что это

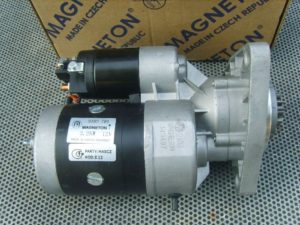

Редукторный стартер для МТЗ

Конструкция редукторного узла отличается передачей крутящего момента от якоря через встроенный шестерёнчатый редуктор, который своим передаточным числом повышает мощность крутящего момента на маховик дизеля. Такое устройство узла имеет меньшую электродвигательную часть, тем самым снижается себестоимость в производстве узла. Идея конструкции заключается в сокращении при производстве использования дорогостоящих электростали, магнитов, меди в деталях узла и повышении рентабельности при продаже.

Для потребителя плюсом есть более низкий потребляемый разрядный ток и меньшее падение напряжения в сети при пуске, с учётом увеличения мощности за счёт механической части узла. Использование узла данной конструкции положительно влияет на ресурс заряда АКБ, что важно при затруднительном пуске в холодное время года.

На рынке представлен ряд узлов для МТЗ 82 следующими популярными торговыми брендами:

  • Slovak — Словакия
  • Атэк — Белоруссия
  • Jubana –Литва
  • Magneton –Чехия

Для исключения необъективной оценки в сравнении вышеуказанных брендов не будем впадать в бесполезную оценку, основанную на ряде отзывов в сети. Часто впечатления покупателей могут основываться при покупке поддельных узлов низкого качества, дискредитирующих ту или иную торговую марку. Для выбора узла укажем ряд критериев, обеспечивающих приобретение качественного стартера.

Критерии при выборе стартера

На сегодня качественные отличия и преимущества узлов абсолютно всех торговых марок определены качеством сборочных частей произведённых по заказу в Китае. Каждый бренд придерживается своей маркетинговой стратегии в продажах, которая определяет уровень цен, сервис, технический и качественный уровень предлагаемых узлов.

В условиях насыщенности рынка подделками для защиты репутации производители стараются усовершенствовать систему идентификации своего торгового бренда. При покупке обращайте внимание: на наличие фирменных пломб и идентифицирующих оригинальность голограммных наклеек производителя, технического паспорта, гарантийного сервисного талона.

Одним из простейших способов определить качество узла это взвешивание. Если вес узла меньше от указанного значения в технической документации будьте уверены, что вам предлагают поддельный вариант. А также в сравнении качества двух узлов разных брендов идентичной мощности, взвешиванием можно определить качественный узел. Разница в весе говорит о преимуществе в конструкции узла, которая выражается в более мощных обмотках возбуждения, ширине рабочей части статора и якоря, надёжности конструкции редуктора.

Дополнительным фактором в предпочтении выбора узла может быть разборная конструкция втягивающего реле, дающая возможность при подгорании соединительных контактов (пятаков) быстро устранить неполадку без дополнительных затрат времени и финансов, освобождая от полной замены реле. Щётки возбуждения из графитно-медного материала, в отличие от простых графитных, имеют повышенный ресурс работы.

Факторы, снижающие пусковые способности стартера

Для запуска дизеля Д-240 наиболее приемлем стартер мощностью 3.2 кВт. Многие продавцы предлагают для установки на МТЗ 80(82) редукторные узлы мощностью 2,8 кВт, мотивируя покупателей ценой. Однако, как показала практика, такой мощности недостаточно для пуска трактора в холодное время года. Часто дополнительными причинами плохого пуска являются поношенная или недостаточно идеально настроенная топливная дизеля. Вместе с тем, если стартер установлен после переделки на трансмиссию снятого пускача, происходят дополнительные потери мощности на вращение деталей редуктора.

В совокупности данные факторы отрицательно влияют на пусковую способность стартера и его рабочий ресурс. Поэтому для преодоления выше перечисленных факторов нужно устанавливать стартер с мощностью не менее 3.2 кВт, желательно с усиленным бендиксом и редуктором.

Обслуживание и возможные неполадки стартера

Регламентное обслуживание узла производится через каждые 3000 мото-часов работы трактора. В режиме эксплуатации для нормальной работы стартера нужно следить за чистотой узла и соединительных контактных клем, а также надёжности креплений. Работа узла характеризуется потреблением большого тока, поэтому появление дополнительного переходного сопротивления в цепи будет выражаться в падении напряжения и выдаваемой мощности.

Причинами отказов в работе пускового устройства могут быть:

  • износ и неравномерная работа щёток возбуждения
  • подгорание поверхности коллекторной части якоря и его загрязнения,
  • подгорание контактов втягивающего реле
  • замыкание якоря на массу или повреждение обмоток возбуждения в результате износа опорных втулок, подшипников и общей загрязнённости узла
  • выход из строя бендикса и шестерни привода в результате износа

Проверка коллектора и щеток

Для проверки производят демонтаж и очищают корпус от загрязнений. Снимают крышку щёткодержателя и проверяют состояние щёток. Если длина щёток мене 10 мм производят замену. Пружины в щёткодержателях должны создавать одинаковое усилие на щётки. При несоответствии производят замену пружин. В щёткодержателях щётки должны двигаться свободно без перекосов и заклинивания. Коллектор узла очищают ветошью смоченной в бензине от пыли и загрязнений. При наличии незначительного подгорания коллектора производят зачистку мелкой абразивной шкуркой. Более глубокие повреждения коллектора можно устранить проточкой на минимальную глубину и последующей шлифовкой до гладкой поверхности.

При обнаружении повреждений обмоток возбуждения стартера для восстановления нужно обратиться к квалифицированному специалисту.

Ремонт втягивающего и привода

Для ревизии тягового реле снимают крышку устройства и проверяют состояние соединительных контактов. Очищают детали от загрязнений. При наличии подгораний на поверхности контактов производят зачистку или переворачивают тарельчатые контакты друг к другу обратной стороной в случае недопустимых повреждений.

При наличии небольших выбоин на приводной шестерне повреждения устраняются запиливанием с помощью напильника. При недопустимых повреждениях и износе детали производят полную замену.

Сборка

Осуществляя сборку, смазываются втулки и подшипники вращения, шейки вала, винтовые шлицы. Для сохранения рабочего ресурса редукторного стартера шестерни редуктора смазываются специальной термостойкой смазкой, обеспечивающей сохранение деталей в условиях рабочего нагрева. Свидетельством правильного ремонта и сборки узла является свободное вращение якоря без перекосов и заклинивания, с биением коллектора не более 0,05 мм относительно шеек вала.

Дополнительно обратите внимание на питающий кабель стартера. При достаточной долгой эксплуатации провод теряет токопроводящие характеристики, при этом увеличивается его суммарное сопротивление. В результате происходят значительное падение напряжения, что негативно влияет на пусковую способность стартера. Для хорошего пуска устанавливают медный многожильный кабель с сечением не менее 50 мм².
