Проверка стартера на стенде

Проверка технического состояния стартера.

Рабочее состояние стартера проверяется при помощи омметра. Для проведения диагностики стартер снимают с автомобиля, тщательно очищают его от внешнего загрязнения, после чего приступают к замерам.

Рисунок 82. Проверка втягивающего реле

Чтобы проверить исправное состояние втягивающего реле, корпус стартера подключают к отрицательному выводу аккумулятора, а вывод втягивающего реле «50» – к положительному выводу аккумуляторной батареи (рис. 82).

Если при этом раздастся характерный щелчок, а в окне передней крышки появится шестерня привода, выдвинутая якорем стартера, реле исправно. Чтобы проверить состояние обмотки якоря, нужно открыть заднюю крышку стартера и отсоединить щеточный узел; после этого один конец омметра замкнуть на корпусе стартера, а другой соединить сначала с одним выводом обмотки, а затем – с другим. Показание сопротивления на уровне 10 кОм и больше говорит об отсутствии замыкания (рис. 83).

Рисунок 83. Проверка на отсутствие замыкания

Для проверки обмотки на обрыв омметр присоединяют к двум выводам обмотки стартера, при этом стремление стрелки к бесконечности говорит о произошедшем обрыве обмотки (рис. 84).

Рисунок 84. Проверка на отсутствие обрыва обмотки

При диагностике необходимо проверить стартер на отсутствие замыкания обмоток якоря на массу; для этого один конец омметра присоединяют к корпусу стартера, а второй замыкают попеременно на каждой из контактных пластин якоря.

Если прибор показывает сопротивление на уровне 10 кОм и больше, можно говорить об отсутствии замыкания на обмотках якоря (рис. 85).

Рисунок 85. Проверка обмоток якоря

СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Для снятия и установки стартера автомобиль поднимают на эстакаду или ставят на смотровую яму, колеса закрепляют.

После этого отворачивают гайку отрицательного выхода аккумулятора (рис. 86 а) и отсоединяют провод. В случае установки на автомобиле инжекторного двигателя требуется дополнительно снять грязезащитный щиток. Затем следует отвинтить нижний болт крепления щитка стартера (для этого потребуется торцовый ключ с удлинителем) (рис. 86 б) и болты, прикрепляющие стартер к картеру, после чего сдвинуть деталь вперед.

Рисунок 86. Снятие стартера

На следующем этапе нужно снять наконечник провода, идущего от стартера к положительному выходу аккумулятора (рис. 86 в), для этого отворачивают гайку крепления и снимают наконечник с болта.

Затем отсоединяют провод, идущий от вывода «50» втягивающего реле стартера, после чего стартер можно вынуть, сдвигая его в сторону перегородки моторного отсека (рис. 86 г). После проверки деталь устанавливают обратно.

При инжекторном двигателе для извлечения стартера потребуется снять две растяжки впускного трубопровода, отвернуть две гайки крепления щитка и вынуть деталь. На ВАЗах с карбюраторным типом двигателя отсоединяют и снмают воздухозаборник и воздушный фильтр, после чего отсоединяют и снимают щиток стартера.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ

ПРОБЛЕМА – ПРИ ВКЛЮЧЕНИИ СТАРТЕРА НЕ НАЧИНАЕТ ВРАЩАТЬСЯ ЯКОРЬ, ВТЯГИВАЮЩЕЕ РЕЛЕ НЕ СРАБАТЫВАЕТ

1. Проверить зарядку аккумулятора, при слабом напряжении провести зарядку.

2. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить от следов окисления, подтянуть крепления, покрыть соответствующей пластичной смазкой, предохраняющей клеммы и провода от окисления.

3. Осмотреть замок зажигания. Если он неисправен, цепь между контактами «30» и «50» будет разомкнута. Если замыкание контактов подтвердило, что причина неполадок в замке зажигания, нужно проверить места крепления, при необходимости зачистить провода от следов окисления, проверить и заменить контактную пластину. Если после этого замок не начнет работать, его нужно сменить на новый.

4. Проверить втягивающее реле. Причиной разрыва цепи может стать разъединение наконечника провода со штекером втягивающего реле. После восстановления цепи неисправность полностью устраняется.

5. Проверить втягивающее реле. Если причиной неисправности является замыкание или обрыв обмотки реле, нужно заменить втягивающее реле новым.

ПРОБЛЕМА – ПРИ ВКЛЮЧЕНИИ СТАРТЕРА ЯКОРЬ ВРАЩАЕТСЯ ОЧЕНЬ МЕДЛЕННО ИЛИ СОВСЕМ НЕ ВРАЩАЕТСЯ, ВТЯГИВАЮЩЕЕ РЕЛЕ СРАБАТЫВАЕТ

1. Проверить аккумулятор. Причиной неисправности чаще всего является слабый заряд или выход из строя аккумуляторной батареи.

2. Проверить контакты щеток с коллектором. При подгорании коллектора его следует зачистить. Щетки в случае их зависания или износа заменить.

3. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить их от следов окисления, подтянуть крепления. Проверить также места крепления проводов на контактных.

болтах тягового реле, зачистить их от следов окисления и подтянуть.

4. Проверить втягивающее реле. Если причиной неисправности является замыкание или обрыв обмотки реле, заменить втягивающее реле новым.

Если причину неисправности стартера самостоятельно установить не удается, необходимо обратиться за помощью к специалистам.

ПРОБЛЕМА – СТАРТЕР НЕ ЗАПУСКАЕТСЯ

Проверить щетки и коллектор якоря. Если они сильно повреждены, причиной неисправности является работа стартера вместе с двигателем.

Это может произойти как в результате неотключения стартера после запуска двигателя, так и в случае самопроизвольного включения стартера во время работы двигателя.

Следует зачистить контакты или заменить контактную пластину в замке зажигания; если это не исправит положения, полностью сменить замок зажигания.

В том случае, если неисправность повторится и после смены замка, необходимо обратиться к специалистам для проведения электрической блокировки стартера.

ПРОБЛЕМА – НЕПРАВИЛЬНЫЕ ПОКАЗАНИЯ ТОПЛИВНОГО ПРИБОРА

Необходимо проверить пучок проводов бензодатчика и топливного насоса на обрыв или замыкание, которые могут произойти вследствие сильного разогрева катализатора. В этом случае необходимо заменить весь штатный пучок проводов. Для чего снять боковую крышку консоли с правой стороны от педали газа.

ПРОБЛЕМА – СТРЕЛКИ НА ПРИБОРАХ НЕ РАБОТАЮТ, ПРИ ЭТОМ НЕ НАХОДЯТСЯ НА НУЛЕВЫХ ОТМЕТКАХ

Такого рода неисправность может стать следствием перегорания предохранителя F6, в этом случае его требуется заменить новым.

Планово–предупредительное состояние ТО и ремонт автомобилей

Сущностью планово-предупредедительной системы является принудительная (по плану) постановки автомобилей, прошедших нормативный пробег, в соответствующий вид технического обслуживания, в целях предупреждения повышенной интенсивности изнашивания и восстановления утраченной работоспособности узлов, агрегатов и систем. > предусматривается :

Эти виды обслуживания отличаются друг от друга перечнем и трудоемкостью выполняемых операций и, естественно, периодичностью, нормативы которой приведены в виде таблице.

Ежедневное обслуживание (ЕО) включает в себя проведение контрольного осмотра (в первую очередь по узлам, механизмам и системам, влияющим на безопасность движения), уборочно – моечных операций (проводимых по потребности, с учетом санитарных и эстетических требований и условий эксплуатации) и дозаправочных работ (при необходимости доливка масла в двигатель, охлаждающей жидкости, подкачка шин и т.д)

Читать еще:  Как завести дизель без стартера

Техническое обслуживание №1 (ТО -1) предназначено для поддержания автомобилей в технически исправном состоянии, выявления и предупреждения отказов и неисправностей, а также снижения интенсивности изнашивания деталей, узлов и агрегатов и устанавливается комплекс работ:

— Контрольных смотровых и диагностических;

— Арматурных и других видов работ.

Техническое обслуживание № 2 (ТО – 2) имеет то же значение, что и ТО -1, но проводиться в большем объеме – с углубленной проверкой параметров работоспособности автомобиля (и не только в целях выявления различных неисправностей, но и для определения возможного ресурса пробега без проведения текущего ремонта по ходу дальнейшей эксплуатации автомобиля), а также устранением обнаруженных неисправностей путем замены неисправных легкодоступных деталей и даже узлов.

Сезонное обслуживание (СО) проводится два раза в год, весной и осенью, и предназначено для подготовки автомобилей к эксплуатации с учетом предстоящих изменений климатических условий. Его совмещают обычно с очередным проведением ТО – 2 и выполняют на тех же постах те же работники.

Текущий ремонт (ТР) автомобилей в АТП производится по потребности, выявляемой водителем в процессе эксплуатации, при ежедневных контрольных осмотрах механика (при возвращении автомобиля с линии), а также в процессе проведения ТО -1 и ТО – 2 при обнаружении сверхобъемных работ.

Капитальный ремонт (КР) автомобилей и агрегатов производится в основном на специализированных ремонтных предприятиях – авторемонтных заводов (АРЗ) с полной разборкой автомобиля на отдельные узлы и агрегаты, а тех в вою очередь на отдельные детали.

Диагностика технического состояния автомобиля

Комплекс мероприятий по оценке и определению технического состояния автомобиля, а также отдельных его систем, узлов и агрегатов без разборки, по внешним признакам, путем измерения величин (параметров), характеризующих их состояние, с помощью различных стендов и прибором и сопоставление их с нормативами называется диагностированием.

В (Положении) планово – предупредительной системы обслуживания и ремонта предусмотрено проведение следующих основных видов диагностики.

· Экспресс – диагностика – проводиться ежедневно, выборочно или для всего подвижного состава, в основном по механизмам и системам, влияющим на безопасность движения (иногда проводиться на линии организации ГАИ).

· Общей (комплексной) диагностики – имеет целью выявление работоспособности автомобиля по выходным показателям рабочего процесса (общей мощности, тормозному пути, проценту пробуксовки и т.д)

· Поэлементной диагностики – служит для определения конкретных причин неисправностей в диагностируемых механизмах и системах автомобиля.

Диагностика входит в комплекс ТО – 1 и имеющую характер общего диагностирования, называют обычно Д -1, а поэлементную при ТО-2 или ТР ее называют Д-2.

Проверка стартера на стенде 532-М (на примере СТ142)

Стартер устанавливают на столе стенда, закрепляют его с помощью зажимной скобы 1 (рис. 88, а) и подключают к клеммам панели, как показано на рис. 88, б и в. Переключатели стенда устанавливают в следующие положения: переключатель 15 (см. рис. 140) напряжения — в положение, соответствующее номиналь­ному напряжению стартера (24 В), переключа­тель 10 нагрузки — в положение «Б», переключатель 25 вольтметра — в положение «РН» в секторе соответствующего напряжения (24 В) между щеткой и коллектором полоску бу­маги.

Затем крюч­ком динамометра зацепить за проводник щетки и, распо­ложив динамометр вдоль оси щетки, приподнять щет­ку до свободного передви­жения полоски бумаги. В этот момент отметить показа­ние динамометра. В случае уменьшения усилия давле­ния пружины более чем на 25% от номинальной вели­чины даже при малом износе щетки пружину необхо­димо заменить. Для увеличения усилия давления пружины можно изогнуть кронштейн подвески пружины (рис. 91). Величины давления пружин на щетки приве­дены в табл. 5.

Проверка обмоток якоря и возбуждения на приборе Э236

Проверка обмотки якоря на обрыв.Устанавливают якорь стар­тера на полюсы 5 прибора (см. рис. 142), приспособление 11 устанавливают на валу якоря, щупы прижимают к двум соседним пластинам коллектора (рис. 92).

Переключатель 1 переводят в положение «1». Поворотом руко­ятки 7 устанавливают стрелку индика­тора 4 на середину шкалы. Приспособлением 11 пово­рачивают якорь в полюсах 5 прибора, поочередно пере­водя пластины контактного устройства щупа на сосед­ние пластины коллектора для проверки всех секций об­мотки.

Если в секции имеется обрыв, то стрелка индикатора не от­клонится от нулевого деления шкалы при касании пластины кол­лектора, к которой припаяна эта секция.

Проверка обмотки якоряна замыкание с ва­лом или сердечни­ком.Переключатель 1 устанавли­вают в положение «1», нажимают на рукоятку щупа 9, штырь которого упирают поочередно в пластины кол­лектора (рис. 93). Если в якоре имеется замыкание об­мотки с валом или сердечником, то лампа 3 загорится.

Проверка обмотки якоря на межвитковое замыкание.Пере­ключатель / устанавли­вают в положение «1», щуп 10 прижимают к двум соседним пластинам коллектора (см. рис. 92). Поворотом рукоятки 7 устанавливают стрелку индикатора 4 на середину шкалы.

Прижимая пластины контактного устройства к пластинам коллектора, с помощью приспособления // поворачивают якорь на несколько миллиметров в одну и другую сторону для достижения максимального отклонения стрелки при­бора 4. Это показание запоминают.

Приспособлением 11 поворачивают якорь стартера, переводя пластины контактного устройства поочередно с одной пластины коллектора на другую (соседнюю). Таким образом, проверяются все секции обмотки. Показания при­бора не должны отличатся более чем на одно деление шкалы. Если при касании пластин коллектора стрелка ин­дикатора переместится к нулевой отметке шкалы, то это го­ворит о том, что секция обмотки имеет короткое замыкание между витками близко к коллектору. Если показания инди­катора будут ниже, то замыкание имеется между витками в центре якоря или на противоположном коллектору конце якоря.

Необходимо учитывать, что якоря стартеров имеют только 1 или 2 витка в каждой секции, а сам провод из-за большой толщены имеет незначительное сопротивление, вследст­вие этого отклонение стрелки индикатора зависит от места замыкания и от прочности кон­такта в месте замыкания обмотки. Поэтому показания указателя прибора могут отличаться лишь на несколько делений шкалы.

Наличие межвиткового замыкания эффективнее проверять с помощью стальной пластины. Для этого пе­реключатель 1 устанавливают в положение «2». Приспо­соблением 11 поворачивают якорь вокруг оси в полюсах 5 прибора, одновременно стальной пластиной касаясь поверхности сердечника якоря (рис. 94). При наличии короткого замыкания в какой-либо секции обмотки плас­тина будет вибрировать над пазами, в которые уложена эта секция.

Проверка обмотки возбуждения стартера на за­мыкание с кор­пусом.Отсоединяют выводы обмотки воз­буждения, соединенные с корпусом стартера. Вывод обмотки соединяют перемычкой с кор­пусом прибора (рис. 95). Переключатель 1 устанавливают в по­ложение «1», затем щупом 9 нажимают до упора в корпус старте­ра. Если лампа 3 горит, то обмотка замыкает с корпусом. Обмотку можно проверить, уложив корпус с обмоткой на полюсы прибора. Тогда щуп кон­тактного устройства упирают в наконечник любого вывода обмотки.

Проверка обмотки возбуждения на обрыв и межвитковое замыкание.Наличие обрыва и межвиткового замыкания опреде­ляют с помощью омметра, измеряя сопротивление этих катушек и сравнивая полученную величину с техническими данными.

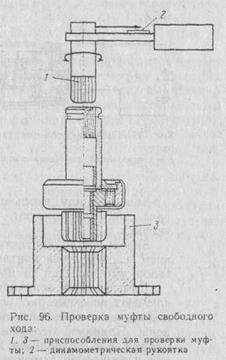

Проверка муфты свободного хода.Исправность муфты прове­ряется при проверке стартера в режиме полного торможения. Пробуксовка роликовой муфты свободного хода происходит в результате износа роликов и пазов в обойме ступицы шестерни, а также вслед­ствие загрязнения внутренней полости муфты, когда происходит зависание плунжеров или роликов. Неисправная муфта промывается бензином или заменяется. После промывки муфту на 3. 5 мин опускают в моторное масло. Проверку муфты свободного хода на пробуксовку можно произвести динамометри­ческой рукояткой 2 (рис. 96).

Читать еще:  Стартер на рено сандеро

Для этого к шестерне прикладыва­ется момент, пре­вышающий в 2,5 раза вращающий момент стар­тера (см. табл. 5). У исправной муфты шестерня не должна про­во­рачиваться. Вращение шестерни в противоположном на­правле­нии должно быть свободным, без заеданий.

Пробуксовка храповичной муфты свободного хода СТ142 происходит в результате заеда­ния ведущей полумуфты на шлицах втулки. Для устранения пробуксовки муфту нужно снять и вынуть стопорные кольца. После разборки детали муфты промывают бензином. Ведущая полу муфта должна свободно перемещаться по спиральным шлицам втулки. У собранной муфты при вращении шестерни от руки прослушивается чет­кий треск храповика. Перед сборкой детали храповичной муфты смазываются мотор­ным маслом.

Проверка тягового реле стартера.Снимают крышку тя­гового реле и проверяют состо­яние контактного диска 4 и го­ловок болтов 3 (см. рис. 78). Окисленные и подгоревшие по­верхности торцев головок кон­тактных болтов и диска (или контактной пластины) зачищают напильником или абразивными шкурками, а затем шлифуют. При сильном износе головок болтов диска (пла­стины) болты поворачивают на 180°вокруг своей оси, а диск (пластину) перевертывают дру­гой стороной. При сборке тя­гового реле необходимо правильно устанавливать на место нако­нечник 2.

Обрыв обмоток определяют контрольной лампой с подключе­нием проверяемой об­мотки к аккумуляторной батарее. При про­верке обмоток тягового реле отключают клемму провода от электродвигателя. Для проверки втягивающей обмотки проводни­ки от батареи подключают к клеммам реле (рис. 97, а). При исправной обмотке сердечник резко втягива­ется в реле.

Для проверки удерживающей обмотки один провод от батареи подключают к корпусу реле, а другой — к клемме вывода обмоток (см. рис. 97,6). При ис­правной обмотке сердечник будет слабо втягиваться в реле. Витковое замыкание в обмотках тягового реле определяют измерением их сопротивления омметром.

Проверка и регулировка реле включения. Сни­мают крышку реле и проверяют состояние контактов и за­зоры. Окисленные контакты зачищают. Зазор между якорь­ком и сердечником реле (0,5. 0,6 мм) (рис. 98) регулируют подгибанием ограничителя подъема якорька.

Зазор между контактами (0,4. 0,5 мм) регулируют измене­нием высоты стоек контактов. При выпрямлении из­гиба стойки зазор уменьшается, а при большем изгибе уве­личивается.

Для проверки величины напряжения включения реле его под­ключают по схеме рис. 98, устанавливают ползунок реостата на наименьшее показание вольтметра и выключа­телем включают цепь. Плавным перемещением движка рео­стата увеличивают напряжение, подводимое к клеммам «К» обмотки реле, контроли­руя напряжение замыкания контактов по щелчку, возникающе­му при замыкании контактов.

Контакты реле должны замыкаться при напряжении 6. 9 В. В случае замыкания кон­тактов при на­пряжении ниже б В надо отогнуть вниз кронштейн крепления пружины, что усилит натяжение пружины. Если контакты реле замыкаются при напряжении бо­лее 9 В, то кронштейн отгибают вверх для уменьшения натяжения пружины. Проверку реле включе­ния можно произвести с исполь­зованием одной аккумуляторной батареи, для чего клеммы «К» ре­ле подключают на выводы трех последовательно соединенных ак­кумуляторов батареи (6 В), на­блюдая за положением контактов. Контакты не должны замыкаться. Затем подключают провода на выводы четырех последовательно соединенных аккумуляторов батареи. При та­ком напряжении (8 В) питания обмотки контакты реле должны замыкаться. В случае необхо­димости момент замыкания контактов регулируют изменением натяжения пружины.

Проверка стартера на стенде

Проверка работоспособности

Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде. Стенд должен иметь гнездо для установки стартера с втулкой для переднего конца вала привода.

Схема соединений для проверки стартера на стенде: 1 – вольтметр с пределом шкалы не менее 15 В; 2 – стартер; 3 – реостат на 800 А; 4 – амперметр с шунтом на 1000 А; 5 – выключатель; 6 – аккумуляторная батарея

Электрическая схема соединений для проверки стартера на стенде показана на рисунке. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.

Температура стартера при проверках должна быть (25±5) °С, а щетки — хорошо притерты к коллектору.

Замыкая выключатель 5, при напряжении источника тока 12 В три раза включите стартер с разными условиями торможения. Например, при тормозных моментах 3, 6 и 12 Н ·м (0,3; 0,6 и 1,2 кгс·м). Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.

Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.

Испытание в режиме полного торможения

Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 А, не менее 5 В и не менее 13,72 Н·м (1,4 кгс·м). Длительность включения стартера должна быть не более 5 с.

Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на «массу».

Если тормозной момент и потребляемая сила тока ниже указанных величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление крепления выводов щеток, окисление или подгорание контактных болтов тягового реле.

При полном торможении вал привода стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.

Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.

Испытание в режиме холостого хода

Выведите зубчатый венец стенда из зацепления с шестерней стартера. Включите стартер и замерьте потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин -1 при напряжении на клеммах стартера 11,5–12 В.

Если сила тока и частота вращения вала привода отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

Проверка тягового реле

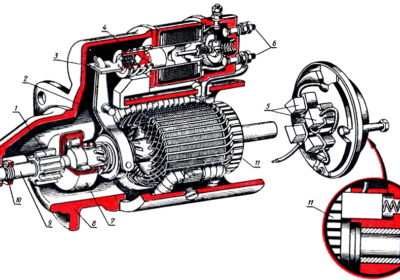

Детали стартера: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – «отрицательная» щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – «положительные» щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо

Читать еще:  Где реле стартера на ниве 21213

Установите между ограничительным кольцом 24 и шестерней прокладку толщиной 11,5 мм и включите реле. Напряжение включения реле при упоре шестерни в прокладку должно быть не более 8 В при температуре окружающей среды (20 ±5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.

Техническое обслуживание и ремонт стартера

Статья основывается на опыте ремонта стартеров Delco Remy. Модельный ряд устройств имеет номенклатуру для запуска двигателей легковых авто, внедорожников и грузовиков в обычных и экстремальных условиях. Как сообщает производитель, стартер защищен от поломок вызванных неправильными действиями водителя, низким напряжением аккумулятора, чрезмерной нагрузки и т. д. Но и эти меры не спасают от внезапного выхода прибора из строя.

Принцип действия работы

Пусковое устройство представляет собой электродвигатель постоянного тока. В момент поворота ключа зажигания на него подается напряжение от аккумулятора через втягивающие реле. Дополнительно реле выталкивает бендикс (обгонную втулку) для сцепления с венцом маховика двигателя. Вал раскручивается и двигатель запускается. После запуска двигателя муфта отсоединяет шестерню.

Симптомы выхода из строя стартера

  • при повороте ключа зажигания не слышно характерного звука и машина не заводится;
  • звук работы пускового прибора слышен, но двигатель не стартует;
  • в звуке работающего стартера слышен скрежет, двигатель заводится нестабильно;
  • при повороте ключа слышен щелчок в реле, но вал двигателя не крутиться;
  • пусковое устройство не отключается.

Эти симптомы не обязательно указывают на неисправность стартера, они могут быть вызваны неполадками в бортовой сети, поломкой двигателя, замка зажигания или другими причинами. Поэтому необходима тщательная предварительная диагностика.

Частая причина отказа стартера заводить автомобиль заключается в отсутствии контакта в проводке между клеммами и аккумулятором или в слабом заряде батареи. Замерьте напряжение обычным тестером на клеммах Delco Remy во время старта двигателя. Исправный аккумулятор должен подводить напряжение 13-14.6 вольта.

Если напряжение бортовой сети просаживается, то, возможно, что неисправен генератор. Проверить работоспособность генератора несложно. Если автомобиль заводится, включите зажигание и отключите минусовую клемму от батареи. Если двигатель не глохнет, то значит, генератор Delco Remy работает. Генератор предназначен для зарядки аккумулятора во время работы двигателя и генерирования электроэнергии для обеспечения электрической системы автомобиля.

Также, если вы самостоятельно, без приборов и стенда, тестируете Delco Remy на автомобиле, обратите внимание на мощность света фар, освещения в салоне, громкость звука сигнала. Визуально и на слух вы можете определить снижение мощности этих приборов. В этом случае ищите неисправность в генераторе или аккумуляторе.

Если стартер запускается, но слышен сильный скрежет, то, скорее всего, сработались зубья бендикса. Его будет необходимо заменить. Для того чтобы убедиться в неисправности бендикса Delco Remy, необходимо демонтировать его и проверить визуально зубья шестерни.

Выход из строя втягивающего реле Delco Remy обычно характеризуется двумя симптомами: либо ротор не крутится, либо не отключается. В этом случае понадобится замена или ремонт втягивающего реле стартера

Диагностика стартера на стенде

Диагностировать исправность пускового устройства автомобиля, не разбирая, удобно на стенде. Сделать это своими руками не получится. Стартер необходимо демонтировать и принести в ближайший автосервис, оборудованный стендом для диагностики.

Обычно такие стенды являются универсальными устройствами, и могут проверить, как работоспособность стартера, так и генератора. Принцип их работы заключается в имитации работы электроприборов в реальных условиях и при разных нагрузках. В это время снимаются их электрические и механические показания. Стенды имеют универсальные крепления для установки разных моделей стартеров и генераторов, и позволяют измерять следующие параметры при полном торможении и на холостом ходу:

  • сила вращения (момент) двигателя;
  • сила потребления тока;
  • напряжение.

С помощью профессионального стенда можно проверить стартеры для грузовых и легковых автомобилей, левого и правого вращения. Также легко проверить на стенде и генератор, существует возможность запускать генератор в паре со стартером.

Однако с помощью стенда проверяются в основном электрические параметры устройств. В результате испытаний вы получите технологическую карту электрических параметров, но не состояние износа механических узлов. Их проще проверить визуально. В то время как утечку в изоляции обмоток можно проверить только на специализированном стенде или с помощью специальных пробников или осциллографов.

Для пусковых приборов Delco Remy ток потребления в режиме полного торможения должен быть в районе 700 А, а тормозной момент не менее 5В. Если стенд оснащен измерителем температуры, то в рабочем состоянии стартер не должен нагреваться выше 30 градусов. Более высокая температура говорит о замыкании обмоток.

Ремонт втягивающего реле стартера

Если вы определились, что беда вашего автомобиля случилась из-за втягивающего реле, то стартер необходимо снять и разобрать. Это можно сделать на СТО, но при наличии соответствующего инструмента и навыков отремонтировать реле легко и самостоятельно.

Убедиться в неисправности реле можно на снятом устройстве без стенда своими руками. С помощью кабеля для «прикуривания» подсоедините «минус» аккумулятора к корпусу стартера, а «плюс» к управляющей клемме реле (верхняя клемма на рисунке 4). Если произошел щелчок, но бендикс не втянулся, то несправно реле.

После демонтажа стартера, реле разбирается в следующей последовательности:

  1. откручивайте гайки, отмеченные на рисунке 4 красными стрелками;
  2. выкручивайте винты, отмеченные синими стрелками;
  3. постукивая, медленно снимайте крышку;
  4. вынимайте контактный механизм с пружиной.

Обратите внимание, если вы делаете ремонт своими руками, что в некоторых моделях винты имеют головки под крестовую отвертку, а в некоторых под головку Torx.

Весь смысл ремонта заключается в проверке пружины на износ и чистки контактов. Их нужно отчистить и отполировать. Пластину, которая крепится на штоке шайбой с зажимными лепестками, необходимо перевернуть и закрепить заново, потому что рабочая сторона может быть серьезно повреждена выщерблинами.

На этом ремонт реле заканчивается. Своими руками, без применения спецоборудования, вряд ли что-нибудь можно сделать еще. Если после сборки проблема осталась, то лучше реле заменить на новое.

Продление срока службы стартера

Стартер, также как и другие электромеханические приборы нуждается в техническом обслуживании. Это требуется при проведении ТО2 после 20-30 тысяч километров пробега. Электроприбор снимается с автомобиля, очищается от грязи и производится проверка:

  • механического состояния коллектора и токопроводящих канатиков;
  • высоты электрических щеток;
  • упругость пружин щеток;
  • свободный ход щеток в держателях;
  • ход привода;
  • люфт вала якоря;
  • наличие масла в масленках (если они есть).

Если обнаруживаются отклонения от нормы, то

  • контактные пластины коллектора зачищаются, шлифуются или протачиваются;
  • производится замена щеток;
  • очищается привод от грязи;
  • для устранения люфта меняются втулки;
  • доливается масло.

Своевременное техническое обслуживание намного снижает вероятность выхода из строя компонентов автомобиля.

Выход из строя пускового приводит к полной неработоспособности автомобиля, поэтому отношение к нему должно быть особенно внимательным и бережным. Если вы чувствуете, что не сможете обслуживать стартер своими руками, обращайтесь к специалистам.
