Предохранители тойота ленд крузер прадо 150

Предохранители Toyota Prado 150

Автомобили Toyota Land Cruiser Prado считаются рамными среднеразмерными внедорожниками. Производством данной модели занимался японский концерн Тойота, выпустивший автомобиль еще в 1987 году. На протяжении нескольких лет с конвейера сошло еще несколько поколений Toyota Land Cruiser Prado, каждая из которых представляла собой более усовершенствованную версию. На сегодняшний день машина все еще считается довольно популярной.

Как и в любом другом транспортном средстве, в Toyota Land Cruiser Prado 150 встроено несколько блоков предохранителей и реле, каждый из которых отвечает за работоспособность определенных устройств, датчиков или систем. В данной статье будет рассмотрен каждый из них, а также приведена инструкция, как осуществить замену предохранителя в случае поломки.

Блоки предохранителей

Предохранители и реле необходимы в автомобиле для того, чтобы обеспечить безопасную и бесперебойную работу устройств, датчиков и систем, входящих в состав электрической цепи.

Наличие данных элементов позволяет избежать резких скачков напряжения с последующим замыканием. Таким образом, срок эксплуатации автомобиля значительно повышается.

В автомобиле Toyota Land Cruiser Prado 150 встроено два блока предохранителей и реле:

  • Основной. Находится под капотом транспортного средства. Иногда этот блок еще называют моторным.
  • Монтажный. Его можно встретить в салоне автомобиля.

Далее каждый из блоков будет рассмотрен более подробно.

Основной блок

В основном блоке находится большая часть предохранителей и реле. Они отвечают за работоспособность множества систем.

Схема расположения приведена на изображении ниже. Также после схемы расписана таблица, где представлена расшифровка основных элементов агрегата.

Также в блоке имеются предохранители и реле, которые обеспечивают работоспособность буксировки транспортного средства, отвечают за подсветку внутри автомобиля, включают и выключают его габаритные огни.

Помимо прочего, можно встретить элементы, с помощь которых осуществляется впрыск топлива, приходит в работу система запуска и навигационная система. Наконец, некоторые из элементов блока предназначены для вставки дополнительных предохранителей в случае необходимости.

Более подробная схема находится под крышкой основного блока. Также вместе автомобиль от производителя комплектуется соответствующей документацией, с помощью которой можно найти необходимый элемент и узнать, за что он отвечает.

Монтажный блок

Данный агрегат расположен в салоне автомобиля Тойота Прадо 150. Найти его можно под приборной панелью, устроенной со стороны водителя.

Схема расположения предохранителей и реле представлена на изображении. После изображения располагается таблица с расшифровкой основных элементов.

Также предохранители данного блока отвечают за работу устройств и датчиков внутри салона.

Замена предохранителей

Возникают моменты, когда скачок напряжения в электрической цепи настолько сильный, что предохранитель не справляется с поставленной задачей и перегорает. В этом случае потребуется произвести замену детали. Перед тем, как приступать к основным работам, рекомендуется учесть несколько правил:

  • Прежде всего, перед проведением замены предохранителя требуется выключить зажигание и отсоединить клеммы аккумулятора. Это обеспечит безопасное проведение работ – владельца авто не ударит током.
  • Не рекомендуется заменять предохранитель на элемент, не подходящий по назначению и маркировке. Это может привести не только к нарушению функционирования электрической цепи, но даже к возгоранию всей машины..
  • Замену требуется осуществлять с помощью специального пинцета. Также не стоит использовать инструменты с металлическими наконечниками, чтобы не повредить целостность цепи.

Последовательность действий по замене предохранителя представлена следующим образом:

  • Сначала отключают зажигание.
  • После этого демонтируют крышку блока. Для этого потребуется использовать специальный инструмент, так как крепление крышки осуществляется с помощью винтов и дополнительных фиксирующих элементов.

  • Затем осматривают содержимое блока на наличие неисправного предохранителя. Если такой есть, его корпус будет темнее остальных. Это является признаком того, что предохранитель перегорел.

  • С помощью пинцета вынимают предохранитель из блока и на его место устанавливают новый.
  • Монтируют крышку обратно.
  • Подключают аккумулятор и включают зажигание.

Если проблема была решена, автомобиль будет работать исправно. В противном случае рекомендуется обратиться за помощь к профессиональным мастерам на СТО. Стоит отметить, что замену предохранителя может осуществить каждый владелец транспортного средства. Работа не представляет собой ничего сложного.

Читать еще:  Замена лампочек на тойота королла

В результате следует сказать, что Тойота Прадо 150 – это автомобиль японского производства с двумя блоками предохранителей и реле, каждый из которых оборудован несколькими элементами.

Данные детали обеспечивают бесперебойную работу электрических цепей устройств, датчиков и механизмов всего автомобиля. В случае неисправности предохранителя или реле требуется незамедлительно провести замену элемента.

Предохранители Land Cruiser Prado 150

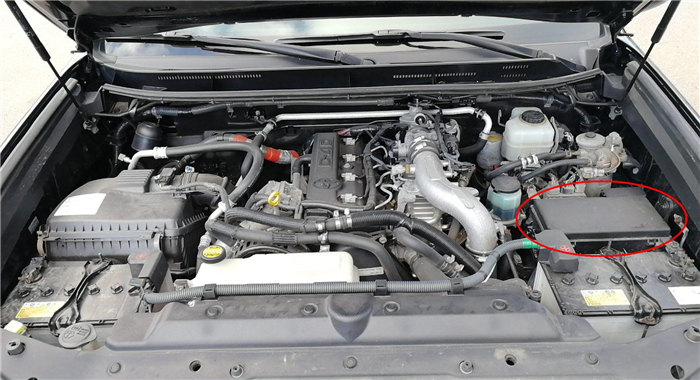

Блок предохранителей в моторном отсеке Land Cruiser Prado 150.

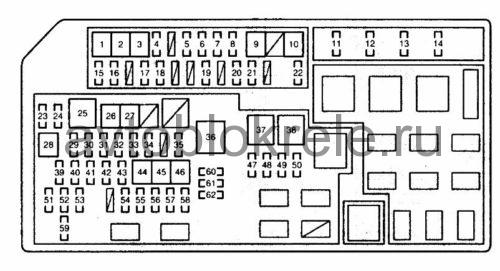

схема расположения предохранителей в блоке.

Задняя система кондиционирования воздуха

Система пневматической подвески, AIR SUS N0.2

Обогрев заднего стекла

Задние противотуманные фонари

Противообледенительное устройство стеклоочистителей

Обогреватель нагнетателя воздуха

Инжектор, зажигание, приборы

EFI ECU, EDU, ЕСТ ECU, топливный насос, реле подогрева A/F, FPC, EFI N0.2

Складное сиденье (левое)

Складное сиденье (правое)

Система кондиционирования воздуха

Реле аварийного стоп-сигнала, стоп-сигналы, верхний стоп-сигнал, переключатель стоп-сигналов, VSC/ABS ECU, буксировка, интеллектуальная система входа и запуска, ЕСТ ECU

Фара дальнего света (правая)

Фара дальнего света (левая)

Система кондиционирования воздуха

Стеклоочистители и омыватель заднего стекла

Передний сигнал поворота, задний сигнал поворота, боковой сигнал поворота, приборный сигнал поворота, сигнал прицепа.

Электродвигатель блокировки дверей, открыватель стеклянного люка

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

140 A* 6 120 A* 37

Система кондиционирования воздуха, AIR SUS, очиститель фар, обогреватель РТС, буксировка, складное сиденье, STOP, обогрев заднего стекла, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH

Инжектор, зажигание, приборы, EFI, подогрев A/F, звуковой сигнал

Аудиосистема, навигационная система, развлекательная система для задних пассажиров

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

Интеллектуальная система входа и запуска

Система блокировки рулевого управления

Освещение салона, фонари персонального освещения, подсветка индивидуального зеркала, фонари освещения порогов дверей, подсветка углубления для ног, внешнее освещение порогов, потолочный модуль

BODY ECU, приборы, обогреватель, датчик рулевого управления, пульт дистанционного управления, память положений сиденья, регулировка наклона и длины рулевой колонки, многофункциональный дисплей, интеллектуальная система входа и запуска, складное сиденье, охлаждаемый отсек, DSS#2 ECU, переключатель на рулевом колесе, переключатель D- модуля, потолочный модуль

Фара ближнего света (правая), система коррекции наклона света фар

Фара ближнего света (левая)

Соленоид, инжектор, зажигание, ЕСТ ECU, фильтр подавления помех

02 SSR, AFM, ACIS VSV, Al COMB, EYP VSV, Al DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, Al VSV RLY

Омыватель заднего стекла

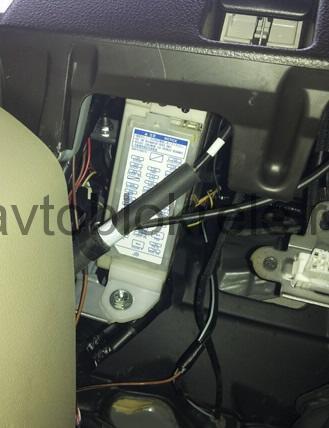

Блок предохранителей в салоне Land Cruiser Prado 150.

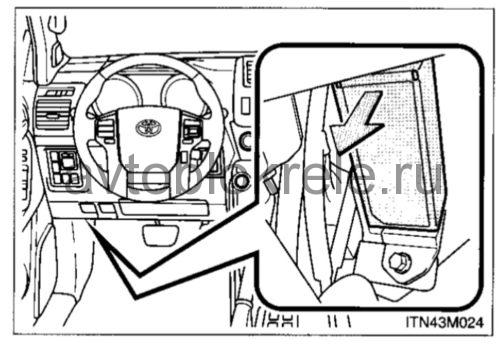

Блок находится под панелью приборов со стороны водителя.

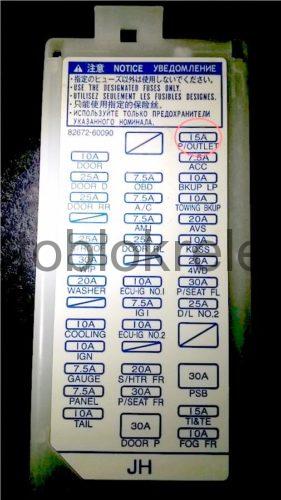

крышка блока предохранителей.

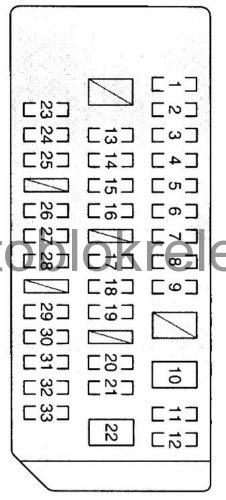

схема расположения предохранителей в блоке.

Предохранитель прикуривателя Land Cruiser Prado 150, электрическая розетка

Электродвигатель наружных зеркал заднего вида, BODY ECU, система кондиционирования воздуха, аудиосистема, навигационная система, система помощи при парковке, последовательный переключатель, резервное реле, DSS#2 ECU, индикатор AT, EFI ECU, ECU блокировки переключения передач

Фонари заднего хода, аудиосистема, многофункциональный дисплей, DSS#2 ECU, датчик системы помощи при парковке

Система пневматической подвески

Система 4WD, блокировка заднего дифференциала

Переднее сиденье с электроприводом (левое)

Электродвигатель блокировки дверей, открыватель стеклянного люка, BODY ECU

Регулировка наклона и вылета рулевого колеса

Система кондиционирования воздуха

Электрические стеклоподъемники заднего окна (левое)

ECU блокировки переключения передач, VSC ECU, датчик рулевого управления, датчик скорости рысканья, последовательный переключатель, ECU автоматической работы стеклоочистителя, резервное реле, обогрев наружного зеркала заднего вида, регулировка наклона и длины рулевой колонки, PSB ECU, DSS#1 ECU, передний датчик радара, ECU усилителя рулевого управления, AFS ECU

Передний указатель поворота, задний указатель поворота, боковой указатель поворота, повторитель поворота, фонарь прицепа, ALT, VSC, переключатель С/С

Обогреватель заднего стекла, выключатель подогрева сидений, реле инвертора, система кондиционирования воздуха, зеркало ЕС, BODY ECU, переключатель дополнительного отопителя, навигационная система, DSS#2 ECU, ECU люка, переключатель приборов, датчик системы помощи при парковке, вспомогательные приборы, ECU складного сиденья, О/Н IG, противообледенительное устройство, AFS ECU, D-модуль, датчик дождя, пневматическая подвеска, P/SEAT IND

Изучаем блоки предохранителей Toyota Prado 150

В автомобиле много оборудования работающего с электричеством. Для того, чтобы их работа была безопасной, применяются регуляторы напряжения в приборах. Предохранители Прадо 150 также обеспечивают безопасное нахождение в салоне водителя и всех пассажиров. В данной статье мы рассмотрим, где находятся эти блоки на подробных схемах.

Блок предохранителей под капотом Прадо 150

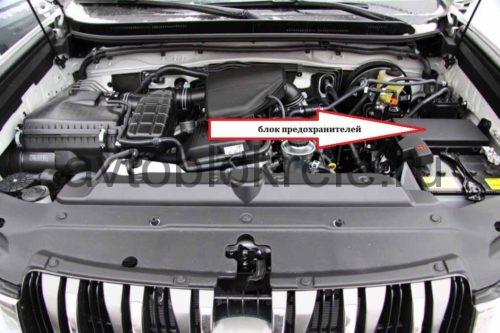

Блок предохранителей Prado 150 находится слева по ходу движения возле аккумулятора. На схеме ниже более подробно рассмотрим строение блока предохранителей Прадо 150.

Читать еще:  Обновленный тойота ленд крузер

Цифрой 1 обозначена система кондиционирования, 2обогреватель. Эти детали гарантируют баланс температур под капотом. Цифрой 4 обозначен один из важнейших блоков Прадо 150 – инвертор или преобразователь напряжения. Обогрев заднего стекла (5), обогрев зеркала (15), противотуманные фонари (6), противообледенитель для дворников (7) помогают безопасному движению в темное время суток и в условиях низких температур. 8, 9, 10, 13, 16обогреватели, при чем восьмой предохранитель напрямую взаимодействует с топливом и контролирует его температуру.

Одиннадцатая деталь отвечает за исправность зажигания и инжектора Прадо 150, а двенадцатыйзвукового сигнала автомобиля. 17 и 18 – складные передние сиденья. Под номерами 19 и 25 системы кондиционирования, 23, 24 29, а также 54 и 55фары, причем первые две для дальнего света, 28 – их очиститель. Стеклоочистители контролируются номером 26, поворотники закреплены за 31. Двадцать первая деталь схемы гарантирует работу стоп-сигналов Прадо 150, а также необходим для буксировки вместе с номером 35. Для блокировки дверей и открытия люка необходим блок 32.

Другая не менее важная часть схемы – 34топливный насос. 39, 41, 43навигация и аудиосистема. Для многоточечного впрыска бензина используются элементы 42 и 47, а 40 и 48 регулируют процесс запуска. Деталь 49 необходима для блокировки управления рулем. 52 и 53 регулируют многие множество процессов, среди которых освещение салона, обогреватели, складные сиденья, датчики рулевого управления и другие. 59очиститель стекол машины; 60, 61, 62запасные.

Отдельные предохранители обеспечивают сразу несколько действий, другие попарно регулируют один и тот же процесс. Каждая отдельная часть схемы функционирует в условиях различной силы тока. Этот показатель 7,5 – 50 А.

Плавкие вставки в салоне Prado 150

Помимо блоков под капотом, в Прадо 150 есть схемы в салоне. Блок салонных предохранителей Прадо 150 представляет собой сложную систему под панелью со стороны водителя (обычно слева). Она обеспечивает многие процессы совместно со схемой под капотом. Ниже представлена схема расположения деталей в блоке.

1 – предохранитель прикуривателя, а также электрическая розетка. Элементы 2 и 3 отличаются своей многофункциональностью – они регулируют множество важных систем, среди которых электродвигатель зеркал заднего вида, кондиционер, аудиосистема, навигация, помощь на парковке, фары заднего хода, интерактивный дисплей автомобиля и другое. Четвертый элемент необходим для исправной работы буксировки, пятый регулирует пневматическую подвеску. Номер 8 напрямую связан с сиденьем водителя, оснащенным электроприводом. Девятый, как правило, включается в работу в аварийных ситуациях, он нужен для блокировки дверей и открытия люка. Для регуляции положения руля работает одиннадцатый элемент схемы. Номер 12 обеспечивает безопасное движение при плохих погодных условия и в условиях недостаточной видимости, он участвует в работе противотуманных фар.

14 – салонный кондиционер, 15 необходим для исправной работы системы запуска. Детали блока с номерами 16, 22, 23, 24, 25 – это стеклоподъемники окон автомобиля. Элемент 16 также отличается многофункциональностью – ему подчиняется работа коробки передач, рулевого управления, регуляция положения руля, автоматический процесс включения дворников, обогрев зеркал и другое.

Не менее многофункциональны датчики 17 и 19 – они обеспечивают работу коробки передач, очистителей стекол и рулевое управление, а также необходимы для исправной работы поворотников. Функционал номера 18 схож с предыдущими. Электропредохранитель 20 обеспечивает обогрев сидений автомобиля, 21 напрямую связан с электроприводом переднего правого сиденья, 26 – с люком.

Работа стеклоочистителей лобового стекла регулируется двадцать седьмым элементом схемы, а двадцать восьмой работает с очисткой заднего стекла. Предохранитель 31 обеспечивает безопасность приборов. Схемы 30, 32, 33 участвуют во многих процессах, происходящих в автомобиле, среди которых включение подушек безопасности, система интеллектуального и механического запуска, блок рулевого управления, включение и выключение передних и противотуманных фар, работа пользовательского дисплея, переключатели зеркал заднего вида и другое.

Меняем предохранители Прадо 150

Нередко случается такое, что водители не считают нужной своевременную замену предохранителей. Но, если схема перегорает или начинает плавиться, водитель не знает, что следует сделать в первую очередь.

Перед тем, как приступать к замене элемента, нужно удостовериться, что он сгорел. Для этого нужно определить блок, связанный с поврежденными приборами, а затем выделить конкретный предохранитель. Элемент, подлежащий замене, нужно достать из блока с помощью щипцов или пинцета. Схему нужно внимательно изучить.

Читать еще:  Стоит ли бронировать лобовое стекло

Если присутствуют внешние дефекты, элемент нужно заменить. Приобрести новый электропредохранитель для Прадо 150 можно в любом автомобильном магазине, но важно выбрать хорошую запчасть. Образец следует внимательно рассмотреть, чтобы на нем не было искривлений, насечек на металлической части, заводских браков пластика.

Перед установкой нового блока он тестируется:

  • Приобретается запасной электропредохранитель.
  • К металлическим частям предохранителя присоединяется проводка, соединенные с аккумулятором.
  • Качественный элемент перегорит, бракованный – расплавится.
  • Если в машину будет ошибочно установлена бракованная деталь, это приведет к возгоранию.
  • После теста можно приступать к замене – установить исправную деталь на место старой в Прадо 150.
  • Перед непосредственной установкой схемы, нужно ликвидировать условия, которые привели к порче прошлого элемента.

Существует три возможных размера предохранителя: мини, средний, макси. В каждом случае для него выделяется специальное место в блоке. Сила тока в предохранителе должна быть больше силы тока в соответствующем приборе, определить ее можно по цвету корпуса. На схеме не должны находиться оголенные провода, так как они могут снова испортить схему, спровоцировав короткое замыкание. По окончании работы следует удостовериться, что все электроцепи исправны. Блок правильно заменен, если не возникает никаких проблем в его функционировании, а также в работе остальных систем.

Видео


Схема предохранителей Прадо 150

Предохранители автомобиля — часть комплектации современной машины. Они отвечают за защиту, сохранность электроприборов и узлов авто от перегрузок, замыканий, других повреждений, беря на себя удар. Тойота Ленд Крузер Прадо 150 имеет два комплекта предохранителей: основной и монтажный. Они включают десятки элементов, предотвращающих поломку.

Блоки предохранителей

Land Cruiser 150 — машина с двумя блоками. Первый расположился справа от двигателя под капотом Toyota. Второй установили непосредственно в салоне — левее водительского руля, ниже приборной панели.

Каждый предохранитель имеет собственное название и функцию. Общее их количество — 95.

Основной блок

Находится под крышкой капота авто и насчитывает большую часть всех предохранителей машины. Их задача — обеспечить бесперебойную работу электрических систем, устройств, датчиков. Они предотвращают резкие скачки напряжения, продлевая жизнь автомобилю.

Помимо основных, монтажный блок включает детали, которые отвечают за работу буксировки, подсветки внутри машины, габаритов. Присутствуют элементы защиты для впрыска топлива, пусковой, навигационной систем. Сама панель содержит место для установления дополнительных компонентов.

Схема предохранителей Prado 150 наклеена на обратной стороне крышки. Подробная информация о предназначении каждой из частей находится в документации, которая прилагается к авто. В таблице перечислены некоторые из деталей вместе с их порядковым номером, обозначением и функцией.

40 A*4 (двигатель на дизельном топливе)

В сумме основной блок включает 62 компонента.

Монтажный блок

Никакая современная машина не обходится без монтажного блока. Его расположение — внутри салона. Этот прибор представляет собой плату, на которой прикреплены предохранительные элементы. Его строение дает без труда заменить компонент в случае неисправности.

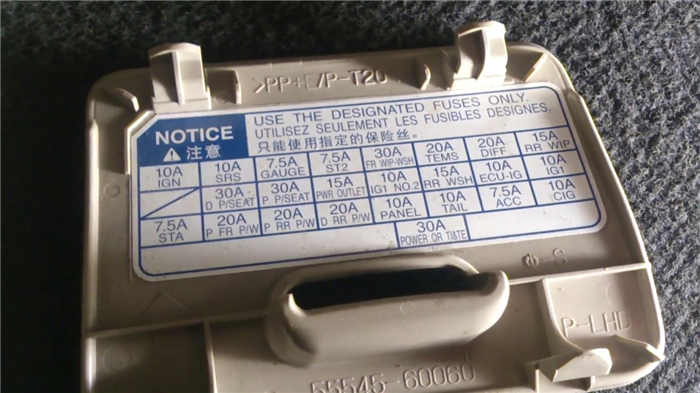

Как и в основном блоке, схема предохранителей Прадо 150 прикреплена на крышку, а также зафиксирована в документах, в которых подробно описывается номер, название, назначение в следующем виде:

Общее число деталей монтажного блока — 33.

Замена предохранителей Toyota Land Cruiser Prado 150

Возникновение проблемы с электрическим прибором (не горит сигнал на панели, не работает кондиционер и др.) чаще всего связано с нарушением работы соответствующей детали. Из-за скачка напряжения он перегорает — его заменяют новым. Эта процедура проста, но перед ее проведение водителю стоит ознакомиться с некоторыми правилами:

  • Выключить зажигание и отсоединить аккумулятор от основной системы, чтобы избежать удара током.
  • Подобрать такой же элемент по маркировке и функции. К примеру, номер предохранителя звукового сигнала HORN для Тойота Прадо 150 — 12, поэтому для замены необходимо взять такой же.
  • Работать не металлическим пинцетом.

Замена осуществляется следующим образом:

  • отключение зажигания;
  • доступ к блоку;
  • демонтаж крышки;
  • осмотр элементов на предмет поломок (неисправный компонент темнее остальных);
  • если обнаружен перегоревший элемент, при помощи пинцета его вытаскивают из блока, а вместо него устанавливают другой;
  • монтаж крышки;
  • установка соединения аккумулятора с остальными системами авто;
  • включение зажигания.

Самостоятельный ремонт — дело быстрое и не затратное.

К примеру, предохранитель прикуривателя на Прадо 2018 г стоит около 250 рублей (б/у — 100 руб). Извлечение старого и установка другого занимает мало времени. Но если проблема не решается таким способом, рекомендуют обратиться на станцию техобслуживания, чтобы знающие люди провели диагностику и определили источник неисправностей.
