Пневмоподушки на ваз 2110

Пневмоподвеска для ВАЗ 2110 как альтернатива штатным деталям

От состояния передней и задней подвески зависит плавность и мягкость хода автомобиля ВАЗ. Чтобы выполнить самостоятельный ремонт, необходимо знать основные неисправности – стук, проседания, потеря контроля, а также особенности выполнения замены той или иной детали в подвеске. «Железо», которое имеет задняя подвеска ВАЗ 2110, достаточно надежное, но сегодня существует более эффективные варианты, один из них – это пневмоподвеска, которую можно поставить своими руками. Данная статья затрагивает все вопросы, связанные с ходовой частью автомобиля.

Основные неисправности

Стук является главной проблемой в передней или задней подвески. Стук возникает из-за многих причин, вот некоторые из них:

  1. Пришли в негодность подушки растяжек.
  2. Ослабли болты, которые отвечают за крепления стабилизатора к кузову штанги.
  3. Осадка или поломка пружины.
  4. Износ резиновых втулок.

Но стук – это не единственный показатель дефектов подвески. Неисправности могут проявляться и во время движения. Чаще всего машину «уводит» в сторону при прямолинейном движении. Причины у такого дефекта следующие:

  1. Поломка или осадка одного из амортизаторов.
  2. Деформация рычагов подвески.
  3. Смещение задней оси автомобиля.

Устройство подвесок

Перед тем, как изучить основные неисправности, стоит ознакомиться с устройством. ВАЗ 2110 получил телескопическую независимую подвеску, оснащенную винтовыми пружинами, поперечными нижними рычагами, амортизационными гидравлическими стойками, а также стабилизатором поперечной устойчивости. Основная деталь передней подвески – это амортизатор, устройство которого довольно простое.

Предназначены амортизаторы для гашения подрессоренных и неподрессоренных масс автомобиля, обеспечения «мягкого» хода, надежной устойчивости и управляемости, а также для снижения кренов во время торможения. Эта деталь берет на себя большую часть нагрузки, поэтому и считается самой важной. Устройство амортизатора должно быть всегда в исправном состоянии, ведь от него зависит безопасность водителя, его спутников и сохранность машины.

Установка пневмоподвески

Заменив штатную подвеску на пневматическую, водители получают более комфортно и плавное управление. Но поставить новое «железо» своими руками непросто: автомобилист должен понимать систему амортизации, а также знать, как выполняется ремонт ходовой части в автомобиле ВАЗ 2110.

Пневмоподвеска обладает следующими качествами:

  1. Управление высотой клиренса. Это главное свойство, из-за которого множество автомобилистов решаются поставить пневматический вариант подвески.
  2. Отсутствие просадки при любой загрузке автомобиля.
  3. Сглаживание кузовных колебаниях при прохождении сложных дорожных участков. Штатная подвеска более чувствительна к неровностям.
  4. Повышение показателя управляемости. За счет регулирования компрессии пневмоподвеска отлично работает как на асфальте, так и на бездорожье.
  5. Более простой ремонт в случае неисправности.

Необходимые материалы и инструменты

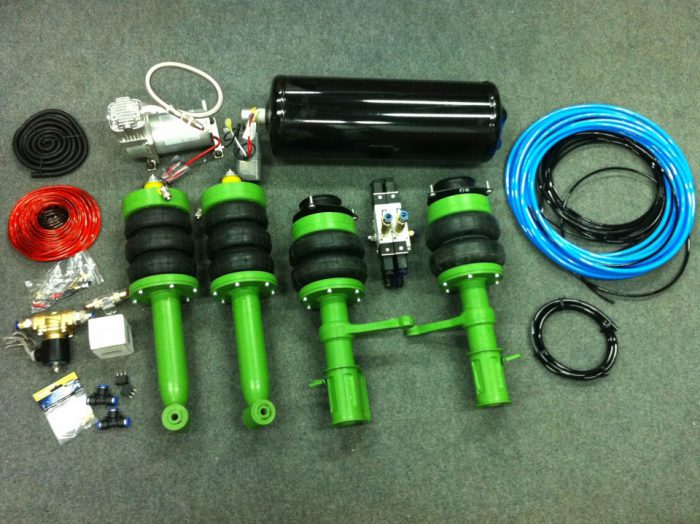

Итак, мы решили своими руками поставить пневмоподвеску. Для этого нам потребуется комплект для задней или передней части. Помимо набора стоит проверить, есть ли в гараже:

  • компрессор, который нужен для нагнетания воздуха в систему;
  • ресивер, регулирующий клиренс без работы компрессора;
  • крепления и инструменты, с помощью которых выполняется ремонт ходовой части.

Что касается креплений, то их рекомендуется заказать у опытного токаря. Также не рекомендуется нарушать заводские пазы крепления, которые уже присутствуют в ВАЗ 2110. В процессе они подгоняются под новые детали. Соблюдая эти правила, надежность конструкции не пострадает, да и всегда можно произвести ремонт своими руками или установку штатной подвески как спереди, так и сзади автомобиля.

Инструкция по установке

Покупая готовый комплект для установки своими руками, обязательно нужно поинтересоваться у продавца, есть ли инструкция, так как с ней работать будет проще. В любом случае, схема работы везде примерно одинаковая.

  1. Автомобиль ставится на домкрат. Далее мы демонтируем пружины и колесную пару.
  2. Следующие действия зависят от типа монтажа: отдельная пневмоподвеска или детали, устанавливаемые прямо в пружину. Второй способ проще, но здесь каждый сам выбирает комплект.
  3. После выбора необходимо демонтировать стойки.
  4. Следующий шаг – это подготовка железа для установки элементов крепления. Когда крепежные детали установлены, можно монтировать подушки вместе с клапанами.
  5. Стойки с пневмоподушками ставятся на штатное место в автомобиле.
  6. Последний этап – это монтаж датчиков, ресивера, компрессора, магистральной системы подачи воздуха, а также блока управления. Все элементы нужно затягивать крепко, чтобы при эксплуатации не появился стук.

Магистральная система заслуживает особого внимания. Если планируется установка пневматической подвески на обе колесные оси, то лучше взять четырехконтурный вариант вместо двухконтурной. Чем же лучше пневмоподвеска на четыре контура? Дело в том, что она лучше регулирует крены кузова, ведь каждая подушка поддерживает определенное давления. Что касается, ресивера и компрессора, это эти агрегаты лучше всего разместить в багажнике.

Полезное видео по теме

Пневматическая подвеска своими руками

Сегодня модно делать заниженные автомобили, но при наших дорогах для автомобиля это просто самоубийство. К тому же, на таком авто уже так просто не выедешь за город и не съездишь на дачу, а ведь многим хочется быть модными. Чтобы решить эту проблему, подвеску автомобиля моно сделать регулируемой, тут на помощь приходит пневматика. С помощью пневматической подвески можно завысить или занизить автомобиль простым нажатием на кнопку.

Читать еще:  Долго заводится ваз 2106

Как же доработать свой автомобиль, рассмотрим ниже на примере автомобиля ВАЗ 2110.



Материалы для самоделки автор решил использовать доступные. В основном тут используются детали от газобаллонного оборудования. Ну а в качестве силовых элементов нужно будет прикупить четыре подушки с амортизаторами.

Из чего это сделано?

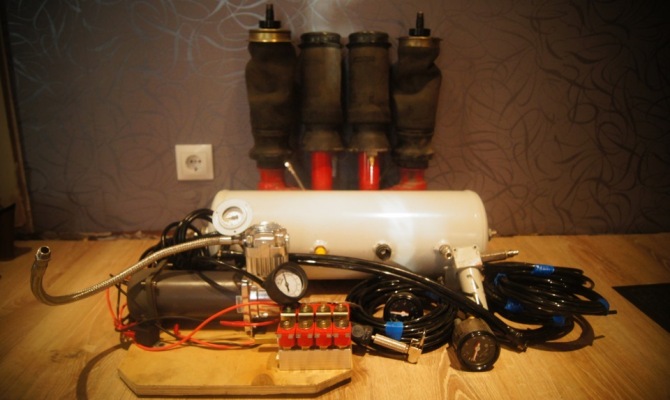

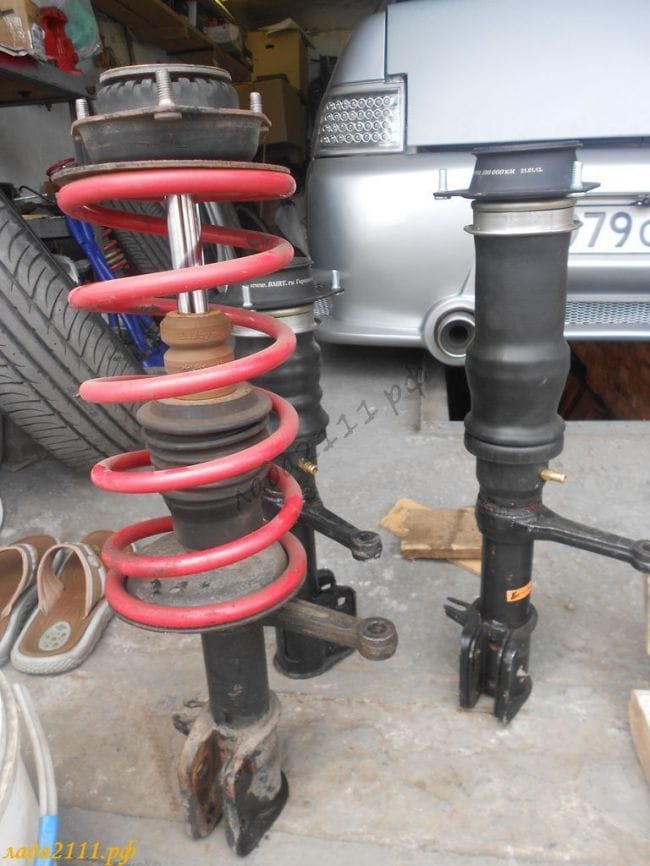

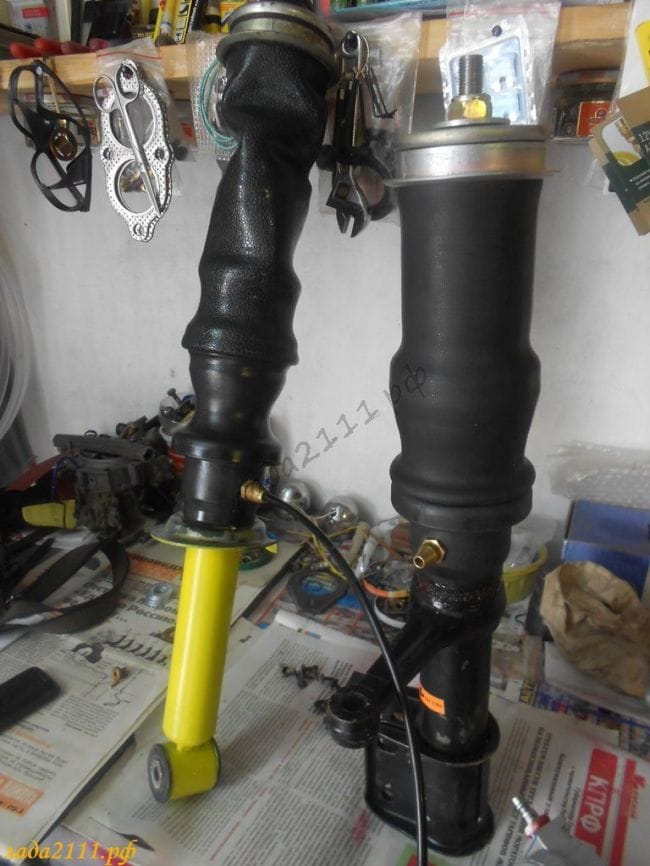

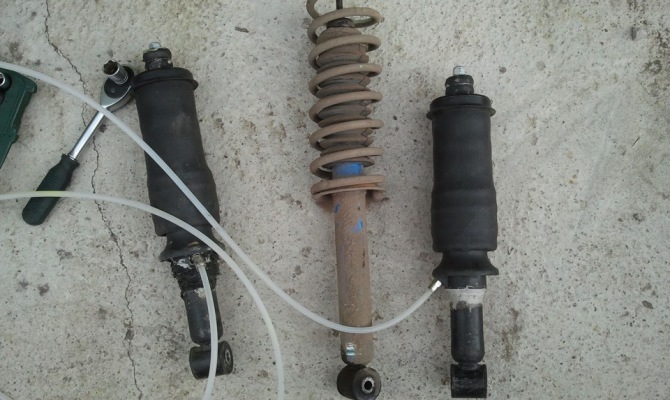

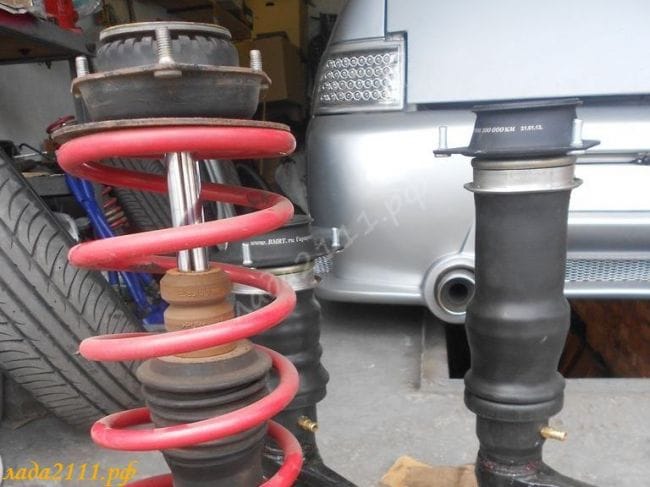

Стойки
Стойки автор купил новые масляные СААЗ. Тут были оставлены два бублика отбойника ) те, что одевают на шток амортизатора).
Обошлось это дело в 8000 рублей.

Откуда подушки?
Подушки автор купил от грузовика Scania 4-го поколения. Обошлись они в 3000 рублей за штуку.

Ресивер для пневомодвески

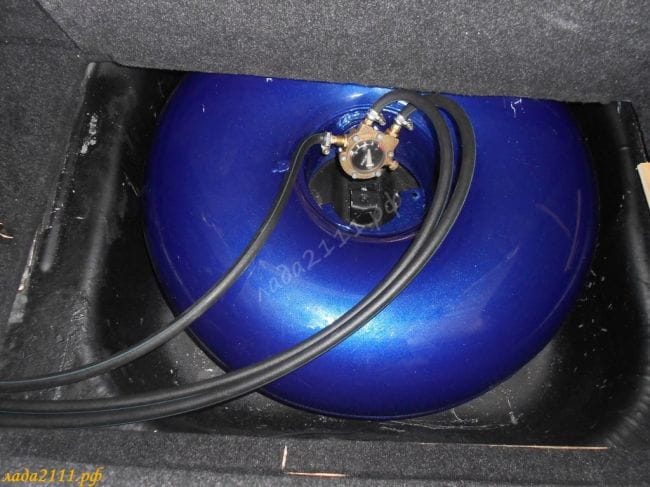

Ресивер автор сделал из газового баллона от ВАЗ 2109. Выбор пал именно на такой баллон потому, что он выдерживает высокое давление (порядка 22 атмосфер), а также имеет обратный клапан, то есть дорабатывать ничего не придется. И еще у таких баллонов большой объем, это 45 литров, что будет способствовать быстрому подъему автомобиля при необходимости.


Из недостатков такого ресивера можно считать большой вес и размеры. Более маленький баллон подойдет от Камаз объемом 25 литров. Но в этом случае нужно будет наваривать штуцера, и делать обратный клапан, хотя этот вариант лучше всего подходит для Классики.
Баллон автору обошелся в 2500 рублей.

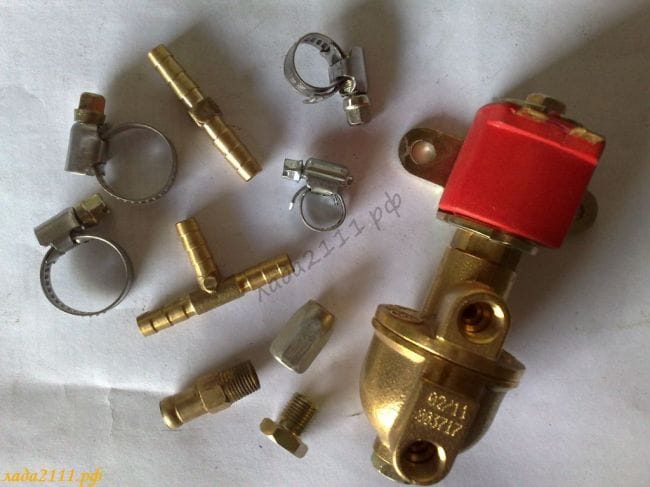

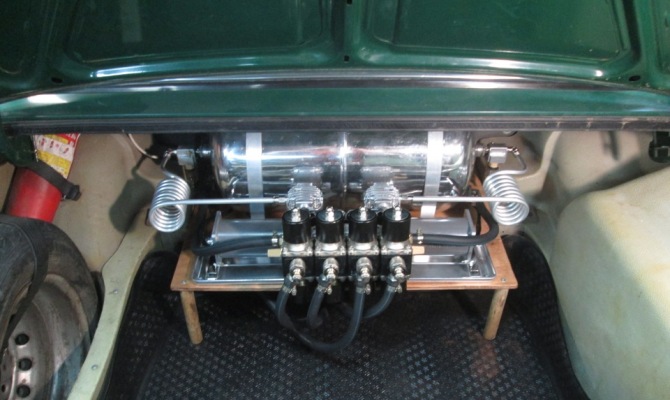

Клапаны ГБО

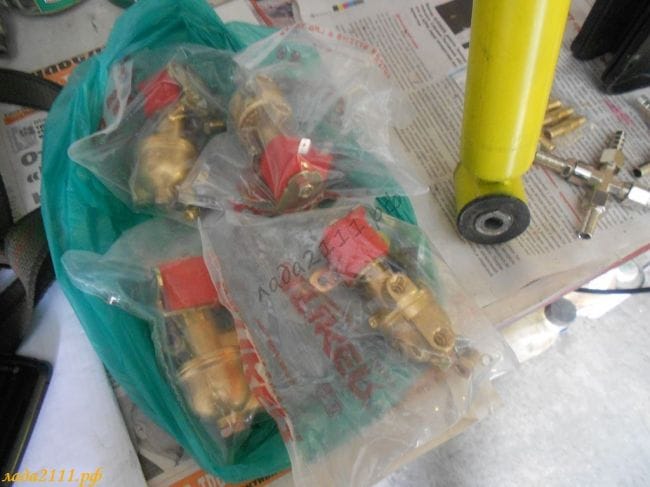

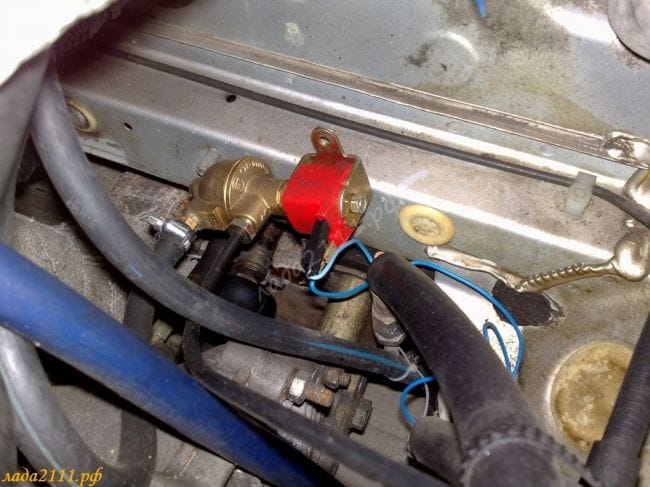

Клапана всего будет нужно 4 штуки, из них два работают на впуск (перед и зад), а также два на сброс. Если клапана выберете качественные, они будут держать до 25 атмосфер.

Один клапан стоит около 350 рублей за штуку.




Какой компрессор ставить?

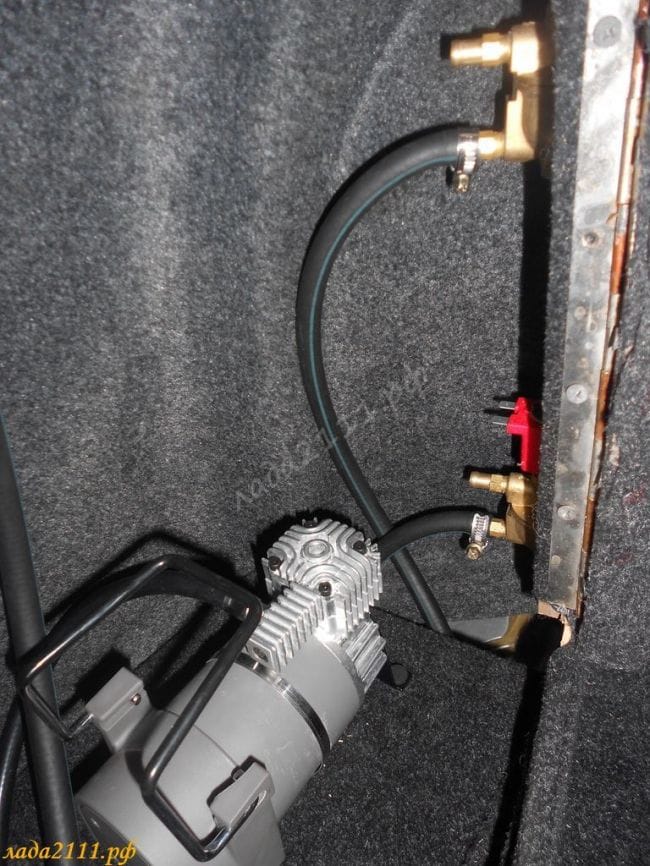

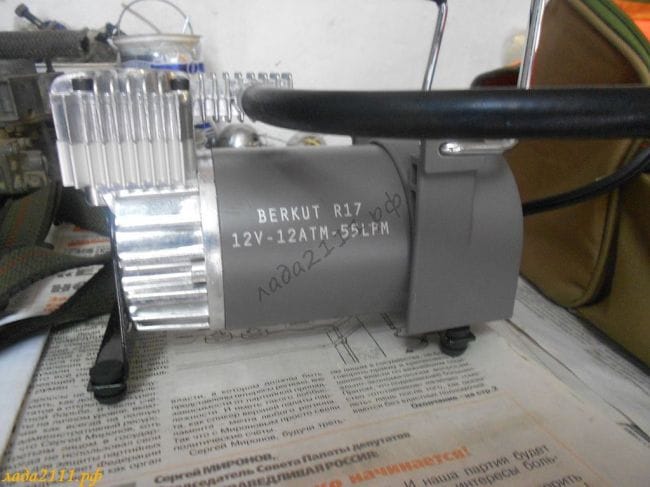

Первый компрессор, который приобрел автор, был Беркут Р17 (18А) (цена 2950р). В принципе, его вполне хватает для таких целей. За умеренную цену он имеет хорошую производительность и ресурс. Позже автор решил заменить его на Р20 (30А) (4950р), но кроме скорости накачки никаких особых изменений в работе замечено не было.

Если вы решите покупать другой компрессор из такой ценовой категории, то помнит, что указанным выше компрессорам можно найти очень мало конкурентов.



Манометр

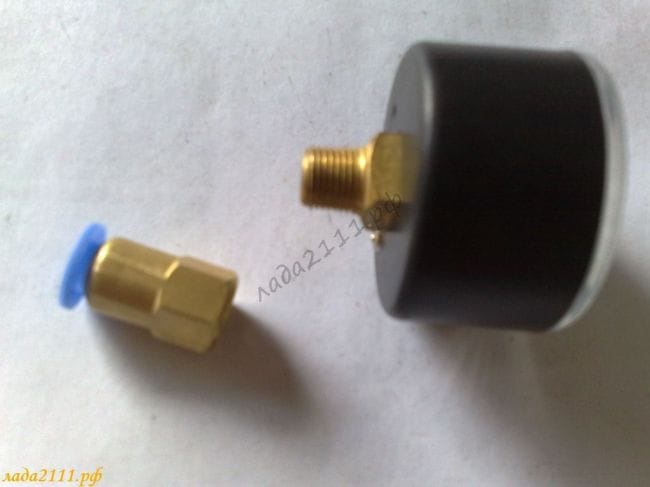

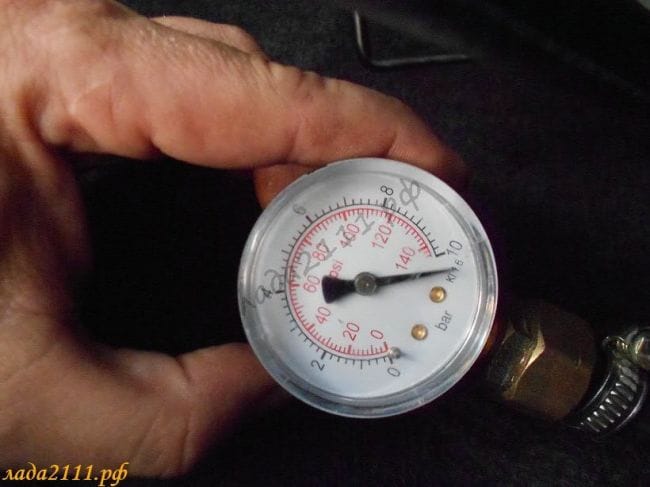

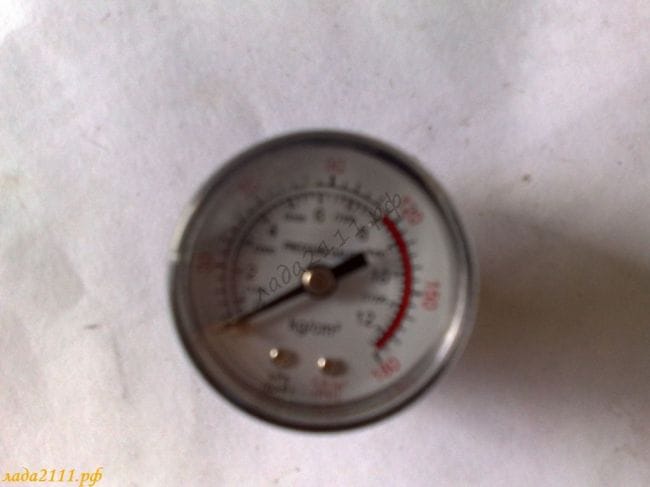

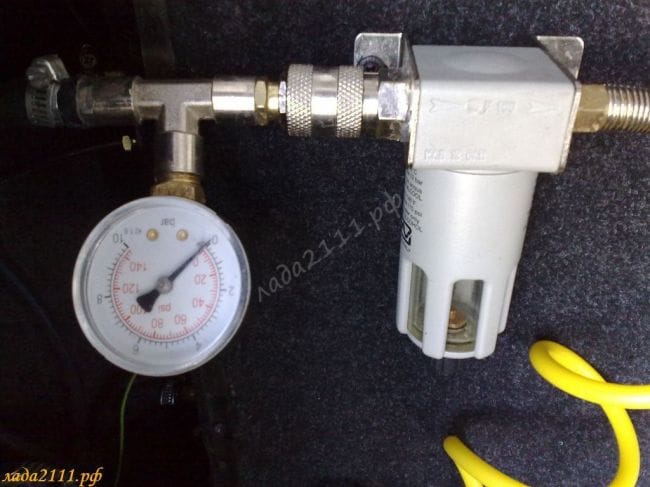

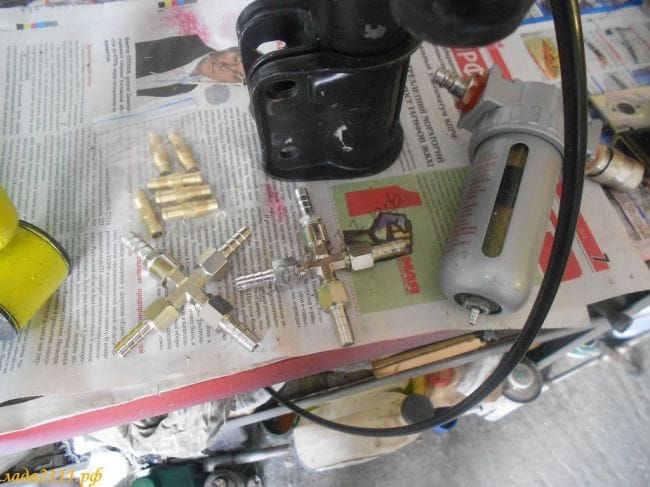

Между компрессором и ресивером обязательно нужно ставить манометр для контроля давления. Еще тут должен находиться влагоотделитель. Куда установить манометр, тут уже каждый решает сам.

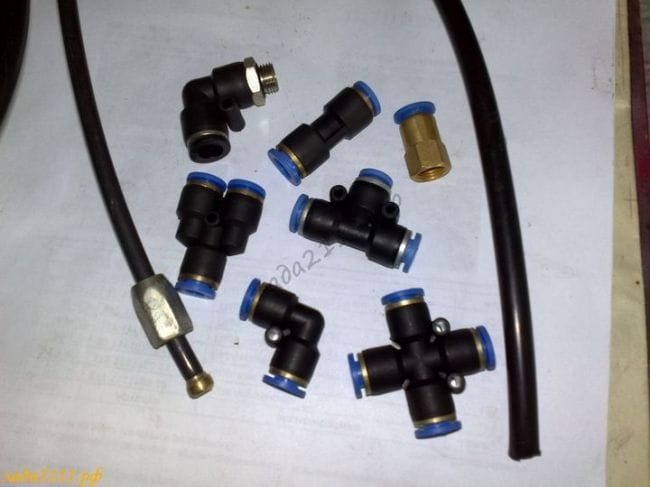

Желательно поискать к ним гайки для подвода пневмотрубок. Все нужно делать на быстросъемах, чтобы при необходимости в систему можно было закачать воздуха на шиномонтаже или от Компрессора (при аварийной ситуации).

Манометр стоит 80 рублей за штуку.




Итоговая стоимость комплекта составила 17 000 рублей.

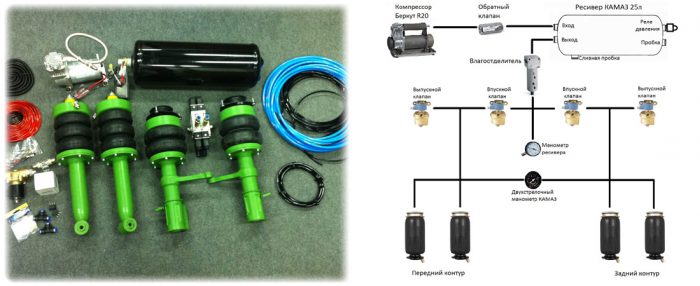

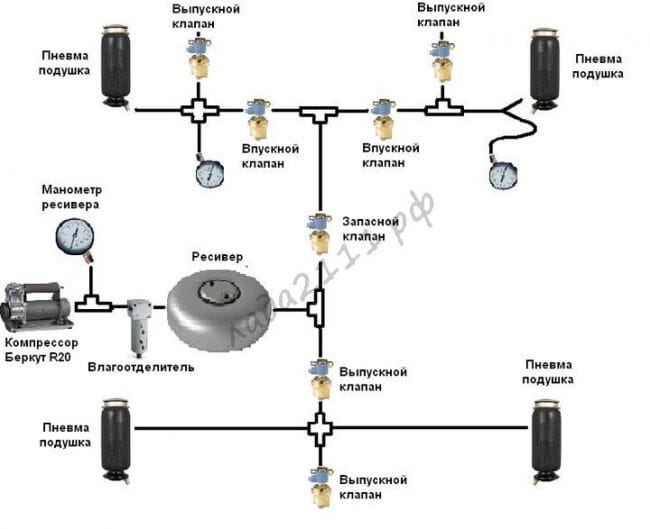

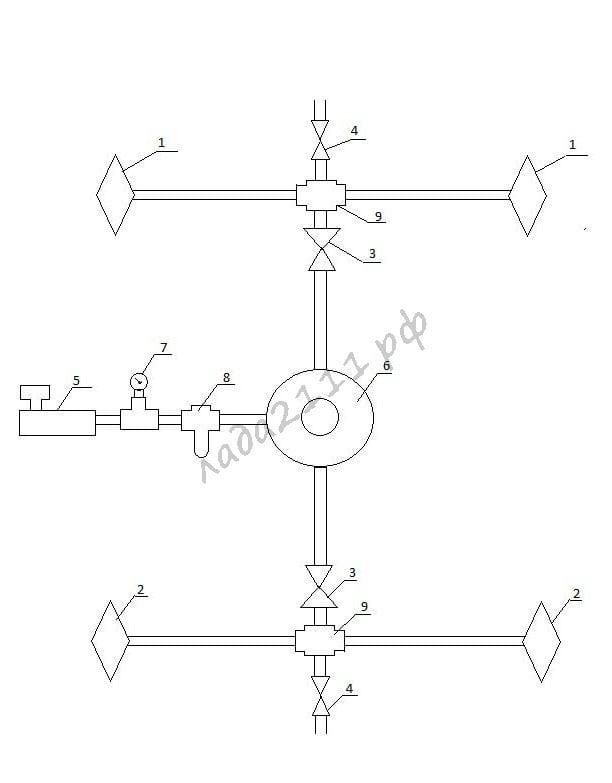

Схема
Изначально автор решил сделать двухконтурную схему. Но в связи с проблемами на переднем контуре, он был сперва сделан общим. Однако давление перетекало из одной подушки в другую и машину стало кренить на бок. В итоге система стала состоять из трех контуров, а не двух или четырех, как в стандартом варианте.

Как видно на схеме, были установлены дополнительные клапана и тумблеры.




На передних сапогах нужно будет удалить пружинные чашки. Сапогами называются корпусы передних стоек, внутрь которых ставится патрон (амортизатор).

Задние чашки сперва нужно опустить, а затем, когда колесо 15″ упрется, спилить. Относительно штока амортизаторов на подушках есть специальные уплотнения.














Оптимальное давление
В системе нужно будет постоянно поддерживать давление в 8 атм. Для полного раскрытия передних подушек нужно давление 7.5 атм, так как здесь находится тяжелый двигатель. Ну а для задних подушек достаточно давления 6 атм.

За компрессором Беркут нужно тщательно следить, так как он без проблем выдает давление и 12 атм. При таком давлении может порвать шланги, срыв со штуцеров и так далее. Подобные негативные последствия уже встречались у автора.



Нормой считается, чтобы перед или зад машины удерживался поднятым в течение как минимум двух суток. В идеале это должна быть неделя или месяц.

Про сход-развал
Развал-схождение пневматической подвески устанавливается как на обычной. Его нужно мерить в том положении, в котором на автомобиле приходится ездить чаще всего. При занижении автомобиля развал будет в плюс, а при подъеме в минус. Об этом нужно не забывать при езде, так как эти факторы сильно влияют на устойчивость автомобиля.
Источник

Пневмоподвеска на ВАЗ: возможна ли установка своими руками, сколько стоит комплект

Всем привет! А вы когда-нибудь слышали о том, как устанавливается пневмоподвеска на ВАЗ? Тема достаточно интересная и, как оказалось, актуальная. Потому я решил немного изучить этот вопрос, а также поделиться своими наблюдениями с вами.

Встретить ВАЗы на пневмоподвеске в России и в Украине не сложно. Одна только Москва или славный город Екатеринбург наполнены владельцами классики от АвтоВАЗа и чем-то более новым вроде Лады Приора, на машинах которых стоит пневматика.

Для начала стоит разобраться не в том, как это делается, а зачем. Кто-то скажет, что в пневмоподвеске одни минусы. Позвольте не согласиться. Установка подобного решения обладает внушительными преимуществами. Давайте обо всем поговорим более детально.

Ключевые преимущества

Меня самого сначала удивило, почему такое большое количество владельцев отечественных авто, которые попадают в категорию классика, ищут комплект пневмоподвески.

Но когда я начал углубляться в этот вопрос, обнаружил серьезные аргументы в пользу такого изменения конструкции подвески. Был бы у меня старенький ВАЗ, может и сам бы решил поставить на него пневматику.

Исторически авторами такой идеи при организации подвески являются французы. А если быть еще точнее, то представители автокомпании Citroen. Именно они впервые начали использовать на автомобилях пневматическую подвеску. И не зря, ведь она дает ряд преимуществ.

  • Комфорт. Пневматика способна существенно повлиять на уровень комфорта в машине, причем в хорошем смысле. Такие решения способствуют достижению оптимального соотношения между жесткостью комфортом. Классические амортизаторы на такое не способны;
  • Дорожный просвет. Выставочные машины лишь соревнуются в том, что ниже опустится и выше поднимется. Но давайте о реальных условиях эксплуатации. Пневматика позволяет на свое усмотрение менять текущий клиренс автомобиля. Так можно связать просвет со степенью загруженности машины. Чем больше груза, тем выше поднимается авто. Но также полезно и опускать машину при выезде на трассу. Тем самым снижается центр тяжести, авто лучше держится на дороге;
  • Устойчивость к перегрузкам. Регулируя подвеску, водитель при необходимости может максимально загрузить авто, но при этом не опасаться возможного повреждения ходовой, либо каких-то существенных изменений в поведении машины на дороге.
Читать еще:  Модуль зажигания ваз на змз 406

Это лишь малая доля преимуществ. Их можно выделить куда больше. Но сильно заострять на этом внимание не будем.

Сколько и куда

Если вы думаете над тем, чтобы купить комплект оборудования и модернизировать подвеску, сделав ее своими руками пневматической, стоит задуматься над составляющими набора.

Сейчас в продаже доступны уже готовые комплекты. Их цена составляет от 20 тысяч рублей и выше. При желании установить пневматику на обе оси, отдав машину специалистам, придется заплатить минимум 40 тысяч рублей. Это применительно к продукции АвтоВАЗ, такой как:

  • ВАЗ 2101;
  • 2106;
  • 2107;
  • ВАЗ 2109;
  • 2110;
  • 2114;
  • ВАЗ 2115;
  • Приора;
  • Калина и пр.

Подойдет как отечественная классика, так и более современные модели российского автопрома для создания чуда на колесах с пневматической подвеской.

Как вы считаете, возможно ли установить подобную систему своими руками? Я уверен, что можно. Не зря ведь даже обычные автолюбители повсеместно предлагают свои услуги по установке пневмокомплекта. Они не работают на СТО, а просто монтируют оборудование у себя в гараже. А если смогли они, то и у вас все получится.

Есть даже специальные видео, где водители показывают, как и в какой последовательности монтируется пневмокомплект. Вопрос в другом. Нужно ли это вам?! Над этим стоит внимательно подумать.

Необходимое оборудование

Что ж, вы загорелись идеей установить на свой ВАЗ подвеску на пневматике. Понять вас можно, поскольку решение действительно неплохое.

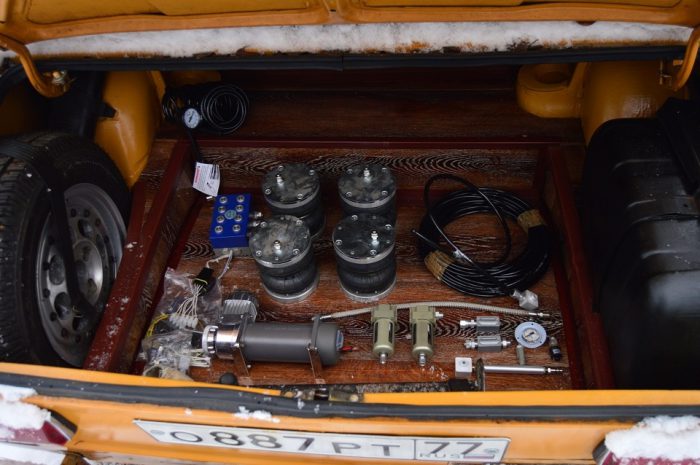

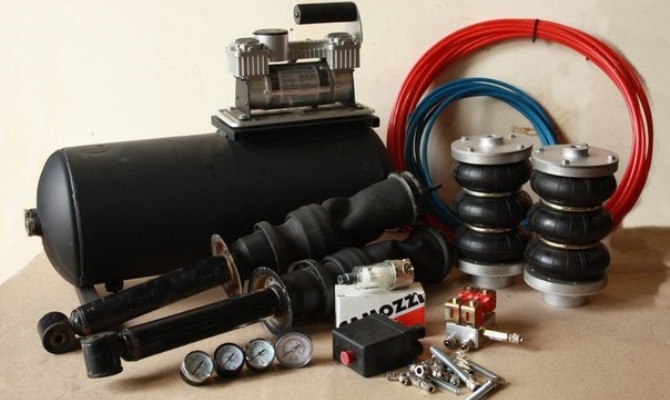

Потому предлагаю разобраться в составляющих стандартного комплекта. Я не стану рассказывать о том, что нужен домкрат или набор инструментов. Только компоненты комплекта. Он состоит из:

  • компрессора;
  • пневматических подушек;
  • баллона с воздухом;
  • электромагнитных клапанов;
  • соединительных трубок;
  • манометра;
  • блока управления;
  • проводов, клемм, шлангов и пр.

Думаю, ничего сложного и необычного я тут не назвал. Стандартный набор для оснащения любого автомобиля, включая ВАЗ, пневматической подвеской.

Все дело в самих комплектующих. Нужно уточнить некоторые моменты, которые касаются качества, количества и производителей определенных наименований.

Скажу сразу, что с использованием озвученных комплектующих общая стоимость набора составит от 30 тысяч рублей. Но скорее придется приблизиться к 40 тысячам.

Теперь коротко про каждый из озвученных компонентов.

  • Компрессоры. Используется один агрегат на автомобиль. Выбирать следует долговечные и производительные системы. Достойными вариантами, особенно для ВАЗов, считаются компрессоры от Falcon и Беркут;
  • Пневмоподушки. Поскольку подвеску ставят на 2 или все 4 колеса, требуется соответствующее количество подушек. Ориентируйтесь на подушки под конкретную модель. С их поиском проблем не возникнет;
  • Баллоны. В них находится сжатый воздух. Объем выбирайте такой, которого хватит на удовлетворение ваших потребностей в плане эффективности пневматики. Экономить тут не рекомендую;
  • Клапаны. А конкретнее электромагнитные. Потребуется 4 штуки. Это будут запорные и пропускные элементы. Для качественной работы подвески следует брать клапаны, которые могут работать при давлении до 25 атм;
  • Соединительные трубки. Тут можно обойтись трубками, которые применяются в тормозной системе грузовиков. Выполнены из ПВХ;
  • Манометры. Всего монтируется 2 манометра в салоне;
  • Блок управления. Собирать его своими руками или покупать под заказ, решать вам. Дополнительно понадобится тумблер, который будет управлять работой компрессора.

Все это можно найти, покупая каждый компонент отдельно. Но намного выгоднее и проще приобрести готовый комплект. Такие активно продаются в сети. Нужно лишь указать свои требования и бюджет.

Относительно установки уже поговорим как-нибудь отдельно. Если вас интересует эта тема, и вы хотите узнать некоторые нюансы монтажа пневматической подвески на авто, напишите в комментариях. Тогда постараюсь собрать отдельный материал, посвященный этому вопросу.

А на сегодня все. Если мне не удалось ответить на какие-то вопросы, жду их в комментариях. С удовольствием отвечу.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте отзывы и приглашайте к нам своих друзей!

(Пока оценок нет)

Пневмоподвеска на ВАЗ – выбор деталей и сборка системы

Пневмоподвеска – это незаменимый элемент в случае, если водителю нужно поднять или опустить автомобиль на какое-то время. Такой метод тюнинга отлично подходит для российских дорог, ведь в городской черте клиренс машины можно существенно снизить, а на пересеченной местности – увеличить.

1 Из каких элементов состоит пневмоподвеска?

Среди новичков в тюнинге бытует мнение, что такую сложную конструкцию, как подвеска пневматического типа, лучше всего покупать уже в готовом виде. Но стоимость такого элемента часто переваливает за несколько десятков тысяч рублей. В таком случае желающим улучшить автомобиль не остается ничего другого, как собирать деталь своими руками. Для начала определимся с теми запчастями, которые входят в комплект пневмоподвески, после чего разберемся с подходящими деталями для ее изготовления. Итак, в набор входят:

  • стойки;
  • подушки;
  • ресивер;
  • клапаны ГБО;
  • трубки;
  • компрессор;
  • манометры;
  • устройство для управления.

Пневмоподвеска на ВАЗ может создаваться из различных запчастей. Мы перечислим самые подходящие и надежные элементы. Первая деталь, из которой состоит система – это стойки. Лучше всего покупать новые масляные запчасти от отечественного производителя СААЗ. Стойки должны иметь 2 «бублика»-отбойника. Последние предназначены для установки на шток амортизатора. Средняя стоимость набора запчастей – примерно 7500 руб. Поверх стоек будут монтироваться подушки. Высокой надежностью обладают детали от грузовых автомобилей концерна Scania. Советуем покупать подушки от моделей 4-ого поколения.

Читать еще:  Фильм про мотоциклистов гонщиков

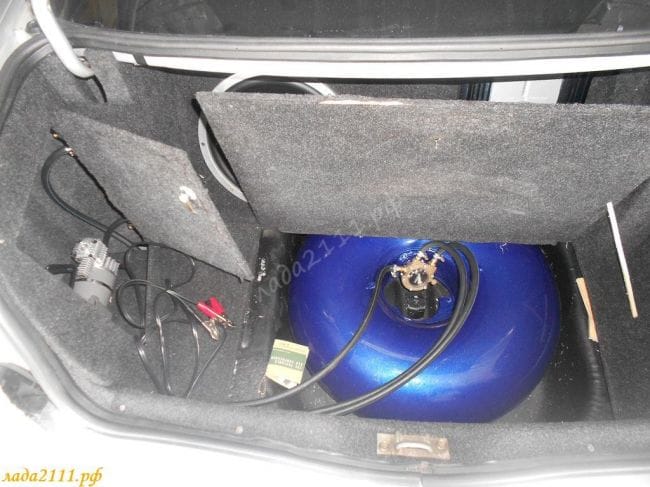

В качестве ресивера подойдет газовый баллон от модели ВАЗ 2109. Во-первых, этот элемент может выдерживать достаточно высокое давление, вплоть до 21 атм. Во-вторых, он изначально снабжен обратным клапаном, поэтому ничего лишнего придумывать вам не потребуется. В-третьих, баллон имеет 45-литровый объем, что гарантирует высокую скорость подъема авто.

Единственный минус запчасти от «девятки» – это большие габариты. Если вы хотите сэкономить место в багажнике, то придется воспользоваться 25-литровым баллоном от КАМАЗа. Однако в таком случае вам нужно приваривать штуцеры и монтировать обратный клапан. В связи с этим запчасть от «девятки» – оптимальный вариант. Приблизительная стоимость – 2 тыс. руб. Для работы также потребуются 4 электромагнитных клапана. Два из них будут работать на сброс, а 2 остальных – на впуск «перед–зад». Берите клапаны, легко выдерживающие давление в 25 атм. Цена – около 300 руб. за штуку.

2 Трубки, компрессор и управление – без чего системе не обойтись?

Следующие незаменимые элементы – это трубки. Лучше всего в качестве этих деталей подойдут ПВХ трубки от тормозной системы любого грузового автомобиля. Стоимость запчастей – примерно 200 руб. Компрессор – это один из важнейших элементов системы. Поэтому к его выбору необходимо подойти с большой ответственностью. Во многих случаях водители используют компрессор Беркут Р20. Он обладает высокой скоростью накачивания и длительными сроками эксплуатации. По этим параметрам аналоги из данной ценовой категории заметно уступают этой модели.

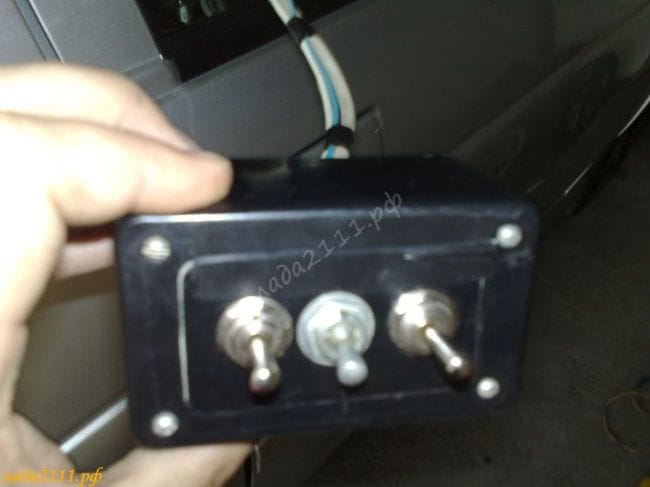

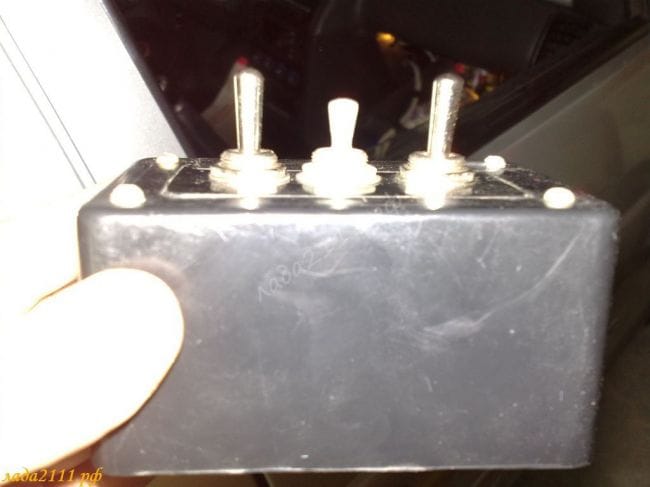

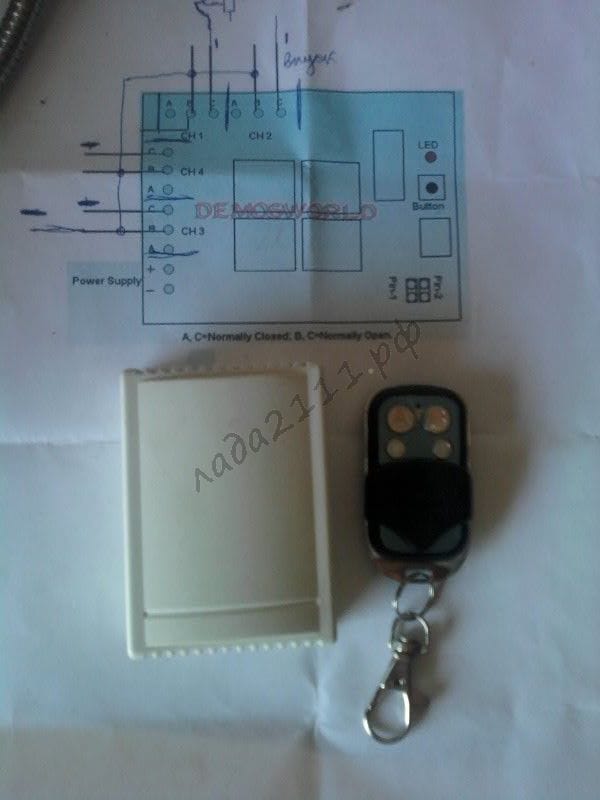

Устройство управления системой состоит из трех тумблеров. Первый трехпозиционный тумблер должен находиться слева – он отвечает за включение и выключение заднего контура. Второй трехпозиционный тумблер размещается справа и отвечает за включение и выключение переднего контура. Третий тумблер – средний двухпозиционный – включает и выключает компрессор.

При создании системы не забывайте о манометрах. Первый из них обязательно должен размещаться между ресивером и компрессором. Помимо манометра, в этой части также должен быть расположен влагомаслоотделитель. Еще несколько манометров должны располагаться в салоне авто – они предназначены для контроля давления внутри контуров. Куда именно их установить, решите сами. Главное – чтобы они стояли на видном месте, и вы смогли без проблем следить за показателями. Стоимость одного манометра – около 100 руб.

3 Монтажа и прокладка шлангов – как правильно работать с деталями?

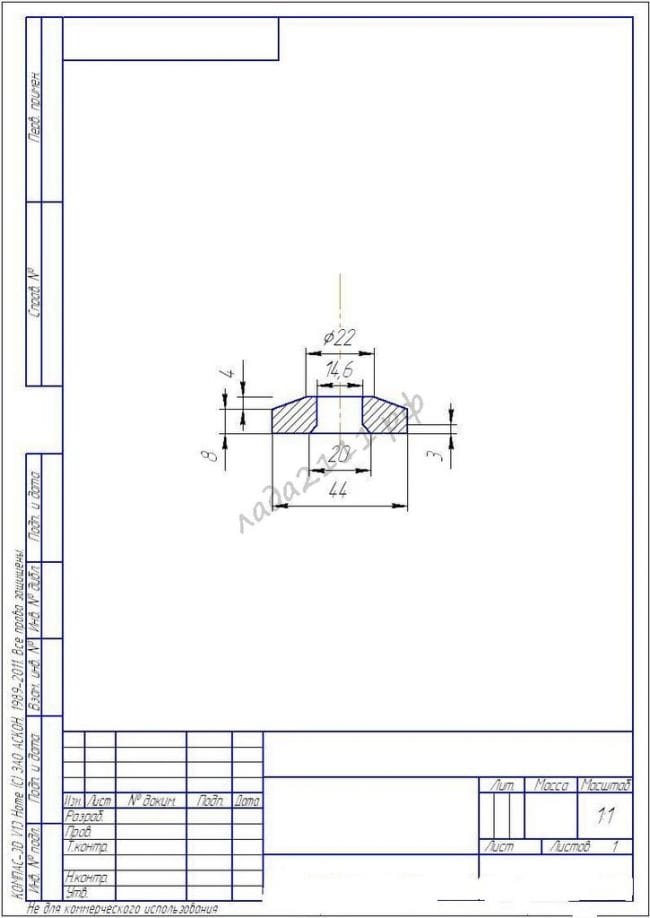

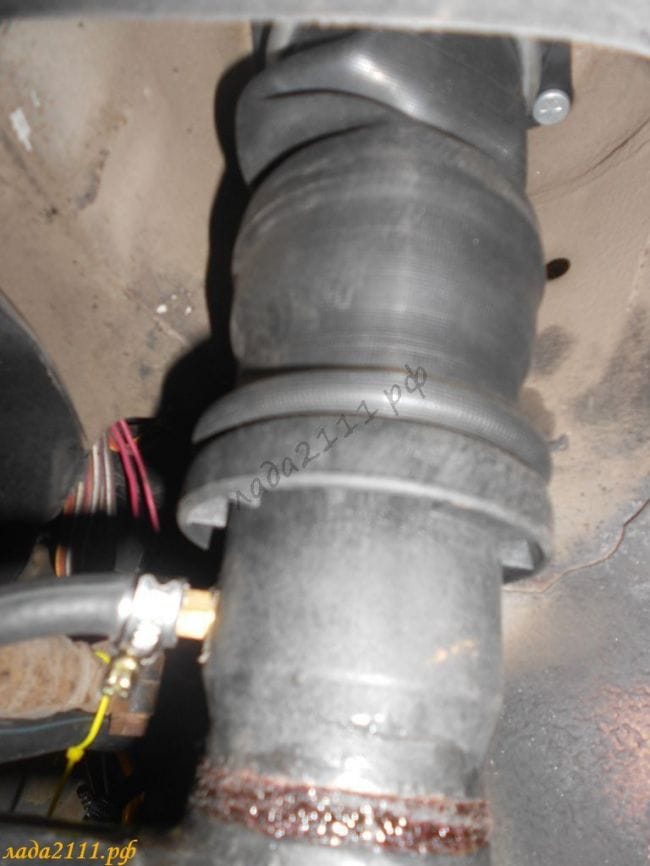

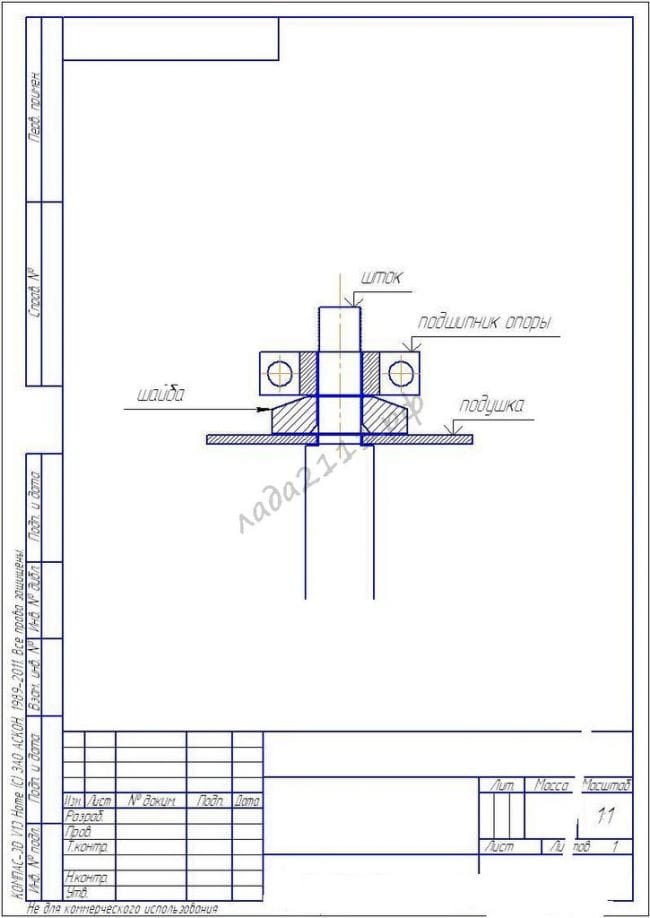

Для установки системы потребуется воспользоваться услугами токаря. Если же «под рукой» есть токарный станок, и вы владеете небольшим опытом в работе с ним, то все можно выполнить самостоятельно. В первую очередь сточите подушку. Изначально она имеет диаметр в 4,5 см. Чтобы деталь плотно «села» в амортизаторы, диаметр нужно уменьшить до 4 см. Второй вариант – выточить переходные втулки. Помимо обработки этой детали, вы также должны изготовить шайбы подходящего диаметра для уплотнения.

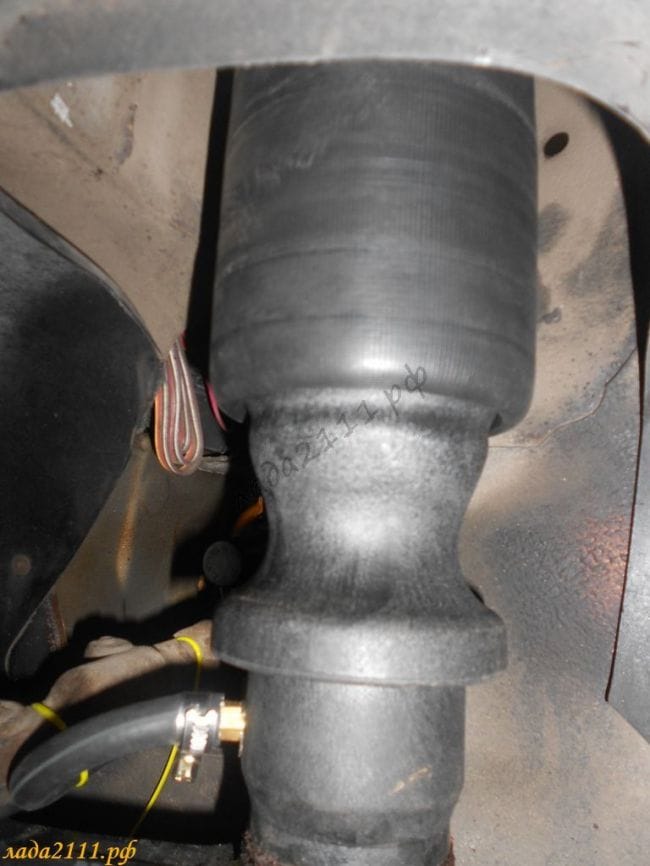

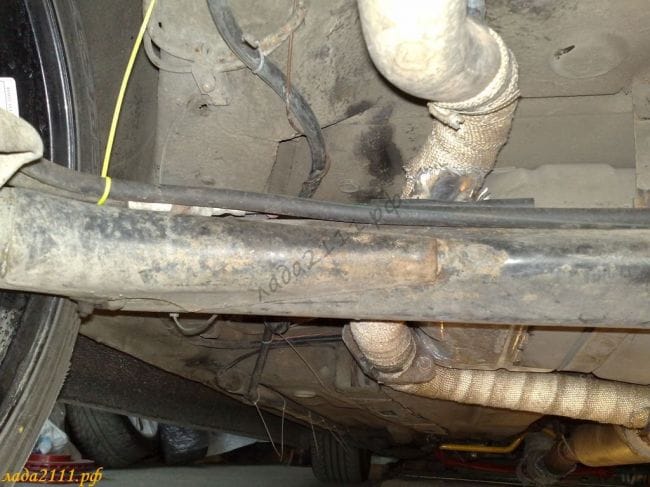

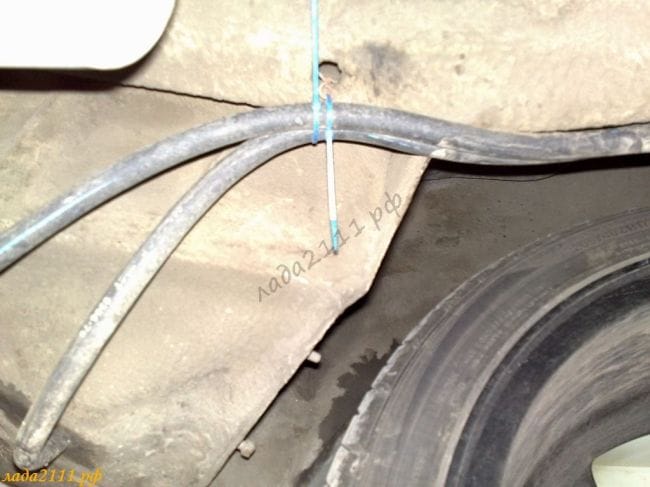

На втором этапе удалите пружинные чашки, расположенные на передних «сапогах» – корпусе передних стоек, в который устанавливаются амортизаторы. Чашки в задней части нужно сначала опустить, а потом спилить. Сверлить дополнительные отверстия для установки стоек не нужно. Для этого воспользуйтесь дренажными отверстиями. Снимите резиновые заглушки и просуньте шланги в отверстия. Далее шланги фиксируются пластиковыми хомутами. Задний контур необходимо завести над балкой в задней части авто. В этой же части потребуется вывести шланги от подушек. Клапан ГБО для выпуска воздуха и уменьшения клиренса машины зафиксируйте на кронштейне, где крепится бензобак.

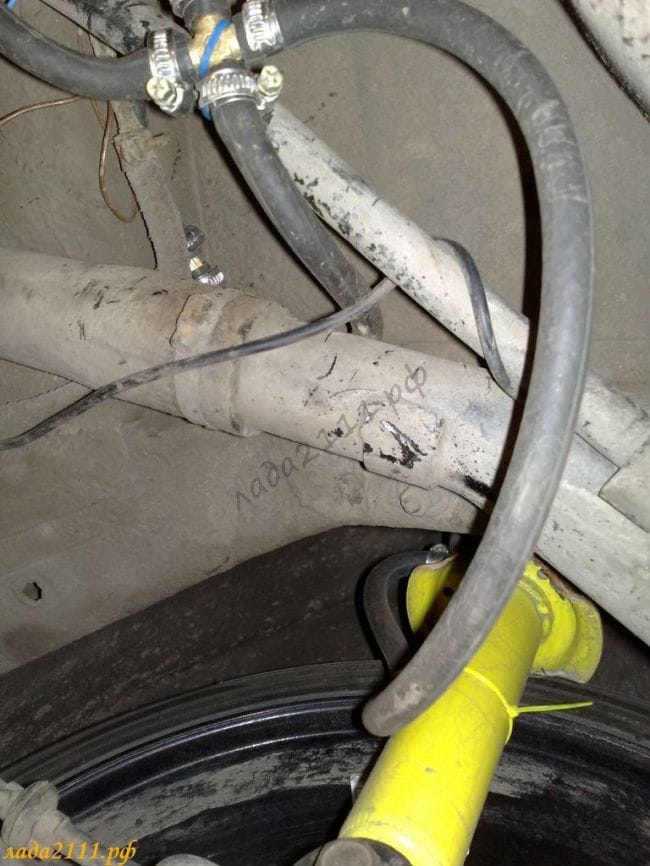

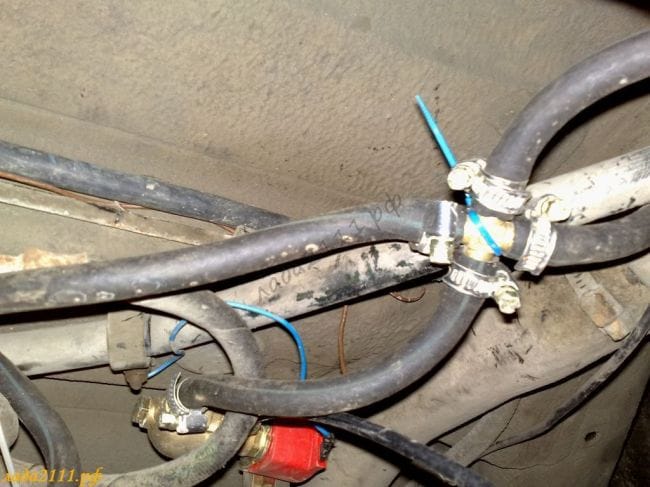

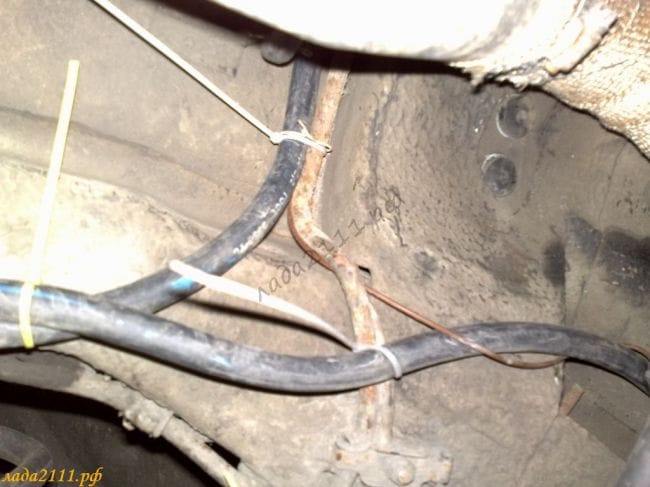

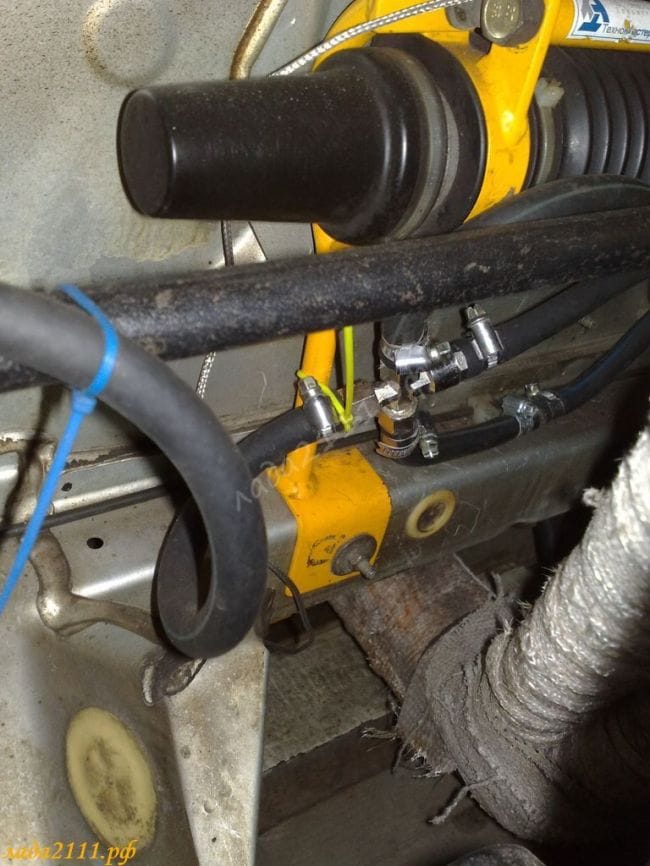

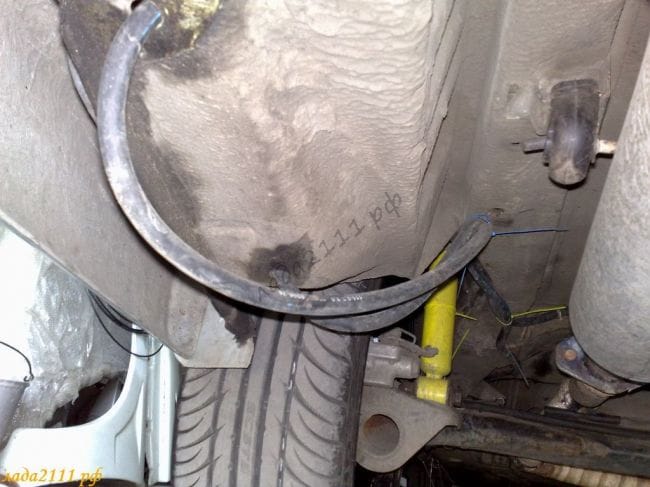

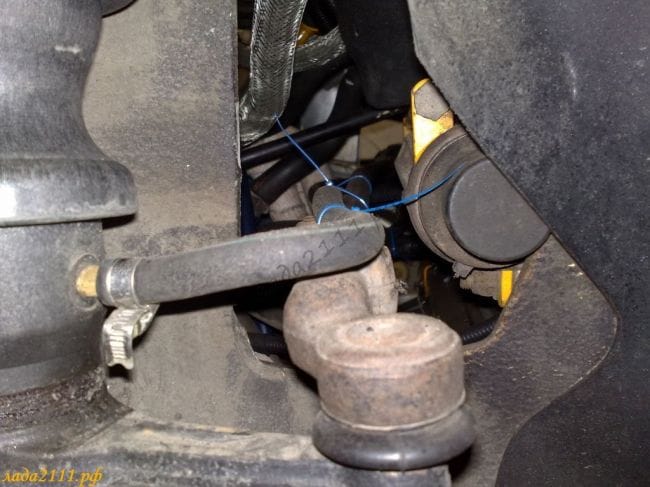

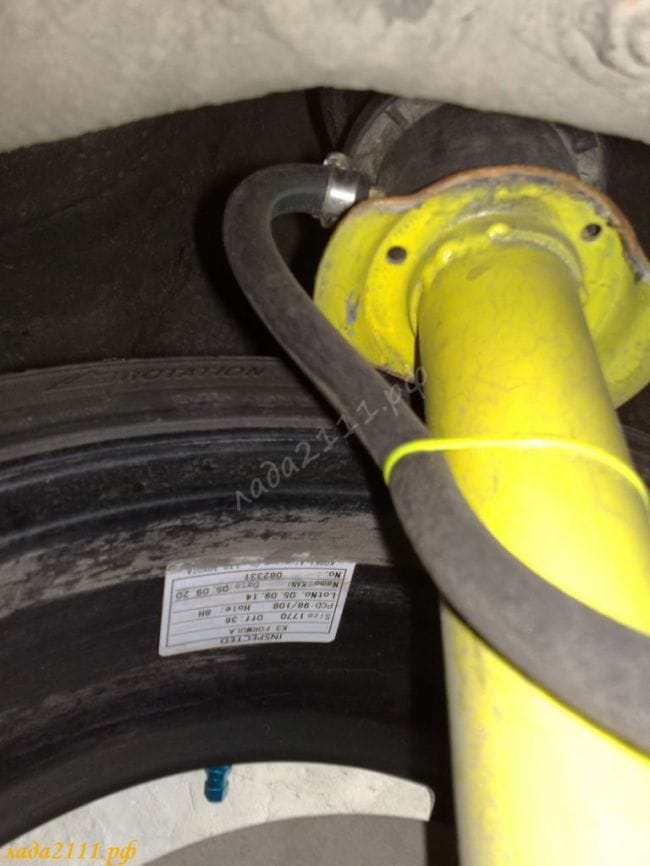

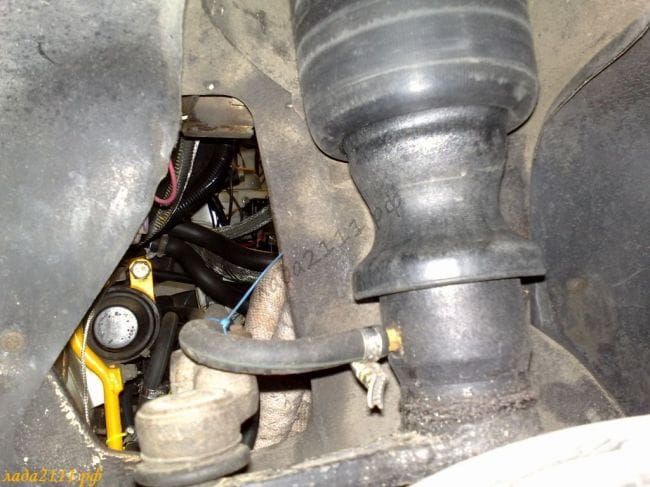

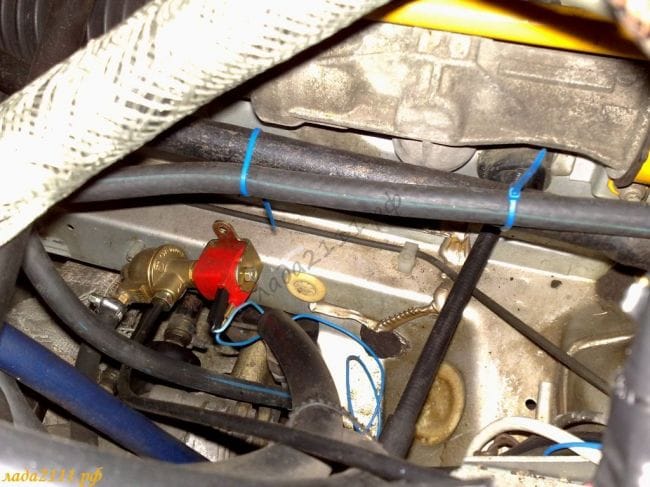

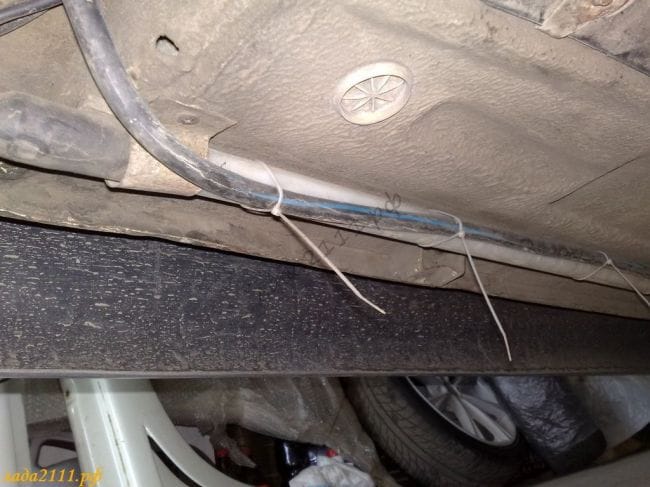

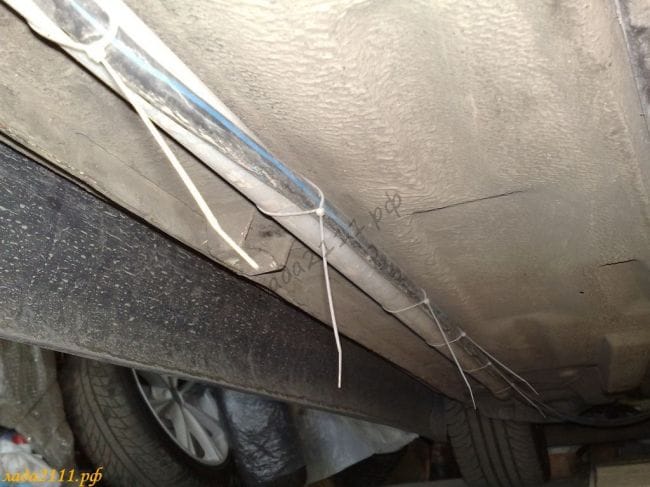

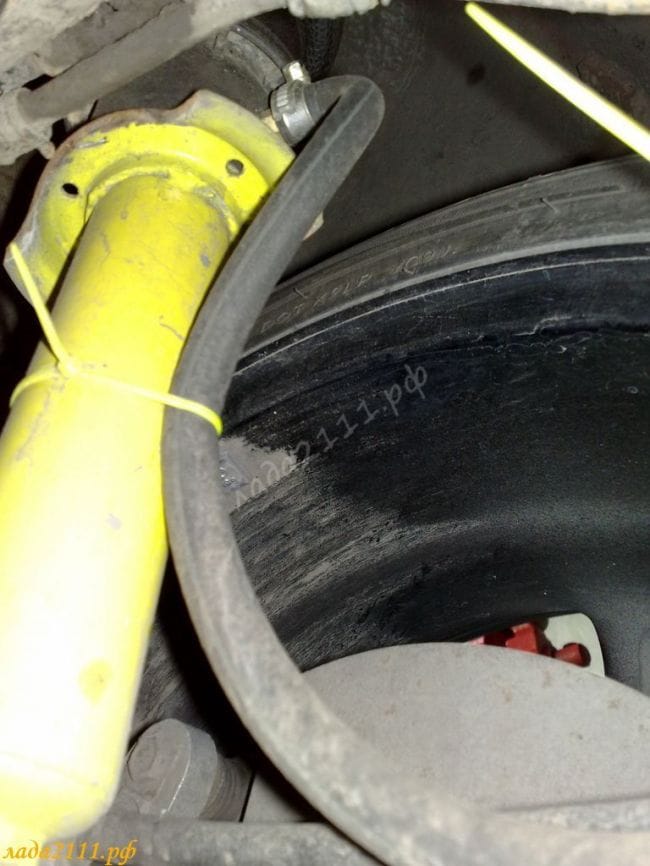

При этом не забывайте оставлять небольшую часть шланга про запас. Чтобы шланг не болтался, его нужно зафиксировать на амортизаторе при помощи хомутов. При работе над передним контуром потребуется провести шланг через весь кузов машины, закрепить его к трубке, потом к стабилизатору, а затем – к лобовому щиту. Шланги передних подушек проведите по рулевой тяге, заведите в моторный отсек и поставьте крестовину. Затем сделайте разводку шлангов, установите клапан для выпуска воздуха и клапан ГБО.

После этого необходимо собрать систему управления. Тумблеры подключите через реле, используя предохранители и проводку. После этого заполните систему воздухом, не превышая давления в 8 атм. Чтобы проверить, нет ли утечки воздуха, нужно закрыть гараж и попытаться услышать шипение. После этого растворите в воде немного мыла и смажьте раствором стыки элементов системы. Если система прошла проверку, можете переходить к тестированию ее работы.

4 Давление и сход-развал – как настроить основные параметры?

Пневмоподвеска на ВАЗ требует настройки таких параметров, как давление и сход-развал машины. Для оптимальной работы системы давление внутри нее должно находиться в пределах 8 атм., так как подушки в передней части способны полностью раскрыться при показателе в 7,5 атм. В основном это связано с большим весом переда авто из-за расположения в нем мотора.

Задняя часть автомобиля легче – для раскрывания подушек хватит и 6 атм. За компрессором марки Беркут нужно постоянно следить, иначе он может накачать систему и до 10 атм., что может привести к разрыву шлангов или обрыву штуцеров. Для этого вы должны постоянно пользоваться манометром. Идеальной считается работа системы, при которой она сама опускается за несколько недель или месяц.

Сход-развал ходовой, оборудованной системой, нужно выставлять в обычном положении. Изначально настройте параметр, исходя из той высоты, в которой чаще всего пребывает ваше авто, так как в самом низком положении машины сход-развал будет плюсовым, а в самом высоком – минусовым. Ни в коем случае не забывайте об этом в процессе вождения, так как от этого параметра зависит скорость и управляемость авто.
