Замена ШРУСа Тойота Королла

Инструкция подскажет вам, как самостоятельно заменить Шрусы на вашем автомобиле. Можно сказать, что шрусы — важная деталь для автмбилей, если вы хть раз сталкивались с неполадкой в работе приводов передних колёс, то возможно в них кроется вся проблема.
Можно сказать, что они достаточно долгослужащие детали, и вйти из строя они смогут из-за того, что повредились пыльники, именно они и являются защитой шарниров от попадания воды и грязи!

Если вы хотите справиться самостоятельно с заменой, то будьте готовы к тому, что вам придётся приложить усилия и конечно-же потратиться. Если в шарнир попала вода и грязь, это сможет ускорить процесс поломки. Когда пыльники выполняют все свои функции, тогда можно считать ШРУСы защищёнными.

Вам нужно приобрести оригинальная деталь, она имеет каталожный номер Toyota 434600R20, 434600R30, продатся с приводом, стоимость его достаточно дорогая от 16 до 19 тысяч рублей.

Внутренний шрус имеет каталожный номер — 4304002030, стоимость практически такая же. Некторые приобретают деталь по отдельности, например наружныйи внутренний, чтобы сэкономить прибегают к аналогам.

Обо всех неисправностях:

Слышимые вибрации при движении:
Возможно сильный износ наружного шарнира привода колеса. После видоизменения(деормации) вала привода колеса или возмжно после того, как внутренние шарниры привода колеса повредились. Здесь вам нужно будет заменить шарнир, шрус в сборе, а также шрус внутренний.

Автомобиль при езде уводит в сторону:
Если деталь повредилсь, возможно обойма внутреннего шруса износилась, а есть вариант, что просто повредился шрус. В этом случае деталь нужно заменить.

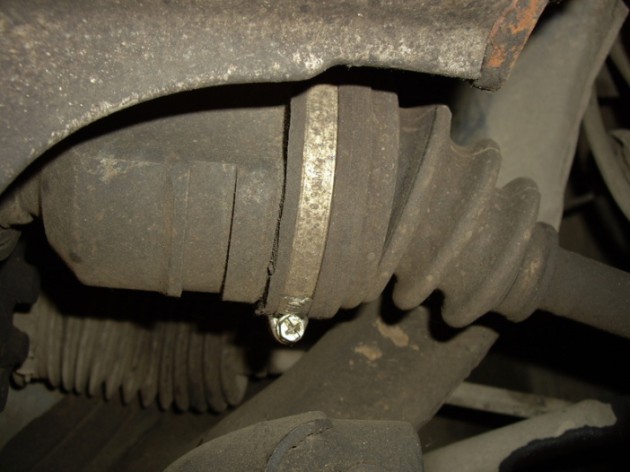

Обнаружили подтёки на шрусах. Это может случиться из-за того, что к примеру хомуты были затянуты не достаточно, а возможно просто пыльники порвались. В этом случае рекомендуем пыльники заменить, а хмуты подтянуть.

Слышимый шум, а также стук при движении коло колеса переднего:
Возможно у вас износились ролики внутреннего шруса привода колеса, тогда замените его.

Слышимые стуки при поворотах:
Возможно деталь износилась и её нужно зменить.

ЧТо нам нужно для замены?
-Специальный съёмник, которым мы снимим кольца стопорные, можно воспользоваться круглогубцами.

— Пассатижи тонкие.
— Ножовка, которой можно работать по металлу, она поможет нам стянуть хомуты.
— Бородк и молоток.
— Отвёртка плоская.

О процедуре замены ШРУСов.

Для того, чтобы шрусы заменить, первым делом нам нужно демонтировать привод переднего колеса в сборе. Теперь аккуратно разбираем гранат или внешней или внутренней, зафиксируйте проводки в тисках.
Мы покажем вам как можно снять приводной вал на данном автомобиле. Процедура будет показана на примере автомобиля в кузове Е110 или Е120, прцедура достаточно простая, походит для моделей Аурус или Корола Е150.

Когда вы будете менять внешний или внутренний шрус вам обязательно нужно будет с коробки вытагивать приводной вал. Здесь первым детйсивем вам нужно будет масло с коробки передач слить.

Как заменить шрус на Тойоте Королле?

Исключительно каждый автомобиль нуждается переодическом обслуживании своих основных узлов. К таковым относятся, двигатель, коробка передач, ходовая часть автомобиля и т.д. Существуют такие элементы, которые играют весьма активную роль при езде автомобиля и в опрееленный промежуток времени нуждаются в капитальном обслуивании, таковыми являются шрусы на Тойоте Королле. Данные детали обеспечивают передачу крутящего момента при различных углах, которые могут достигать 70 градусов относительно основной оси. Это своего рода шарнир, который не часто, но выходитиз строя. Он начинает хустеть из-за попавшей грязи и поэтому нуждается либо вкапитальном обслуживании, либо в полной замене. В данной статье мы поговорим и о том и о другом.

Немного подробнее о шрусах

Шарнир обеспечивающий передачу крутящего момента под различными углами. Его основным предназначением является передача момента на колеса. В автомобилестроении используется только для переднеприводных автомобилей, а именно таковыми и явояются наши Короллы. Шарниры достаточно быстро изнашиваются, особенно под влиянием окружающей среды и небрежной эксплуатацией автомобиля. Очень важно чтобы резинка плотно прикрывала сами шарниры, а также держали внутри себя всю смазку, предназначенной для увеличения срока службы детали.

Чаще всего замена необходимо именно из-за разрыва резинки. Когда такекое происходит , вся смазка очень быстро вырабатывается, внутрь попадает грязь, которая достаточно быстро изнашивает шрусы. В таких моментах деталь требует полной замены. Однако, если вы заметили что ризинка полопалась или только порвалась, следует купить ремкомплект и поменять резинку, предварительно промыв, отполеровав и смазав саму деталь.

Читать еще:  Актуатор сцепления тойота королла 2007 робот

Замена шарнира равных углов скооростей на Тойоте Королле

Перед тем как начать процедуру, мы расскажем, что нам потребовалось и сколько времени у нас это заняло. Для начала о запчастях, материалах и инструментах. Первым делом нам понадобился ремонтный комплект – резинка и металлическая вставка от фирмы 1-56 Maruichi, также потребуется специальная смазка – мы использовали NEO СМАЗКУ и Liqui Moly 47 Langzeitfett + MoS2. Также нам потребуется гараж – важно иметь среду с полным отсутствием пыли, а также набор инструментов, которые помогут разобрать автомобиль.

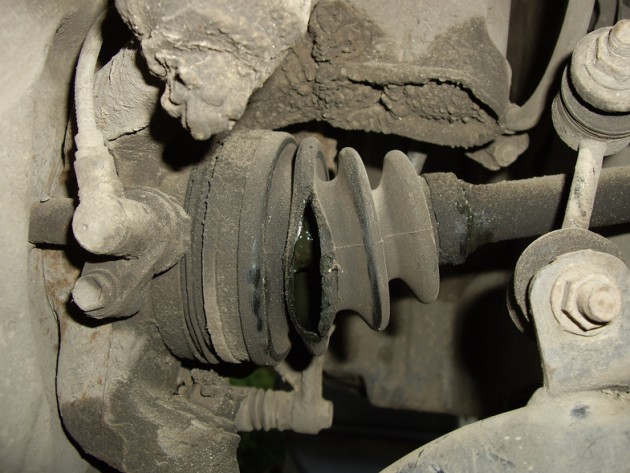

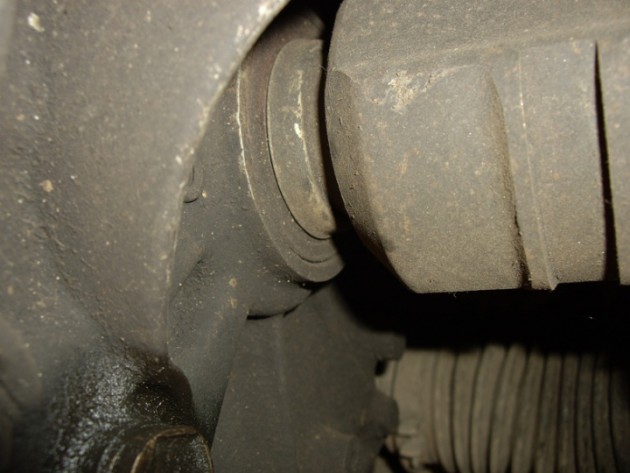

Итак, давайте приступим. У нас все началось с того, что лопнула резинка шруса. Мы решили пока не поздно заменить ее, однако если же вы хотите поставить новую деталь вам эта инструкция также поможет. Смотрим фото. Именно так и выглядела наша порванная резинка шруса.

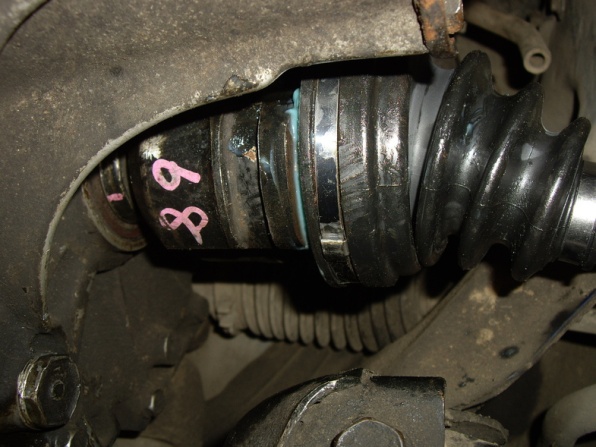

Осмотрев внутреннюю резинку, а также обе на другой стороне автомобиля, мы решали, что нужно поменять их все сразу, чтобы в дальнейшем не было никаких проблем. Все резинки шруса в мелких трещинах и уже достаточно сильно износились.

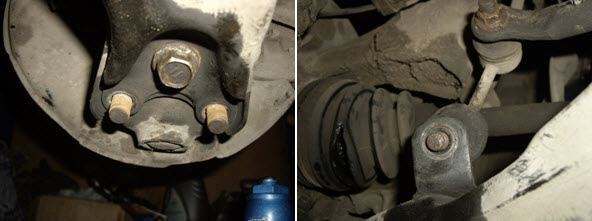

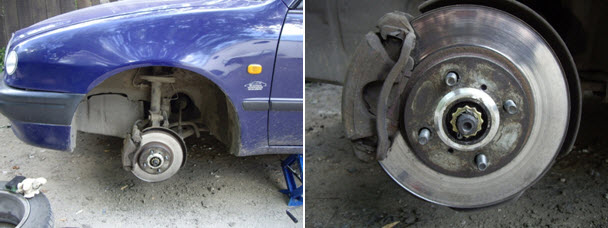

Первым делом нам требуется просто снять колесо, предварительно подняв на домкрате автомобиль спереди. Далее нам нужно снять шплинт и контролирующую шайбу. Сделать это не сложно, если имеется подходящий и удобный инструмент. Смотрим фото.

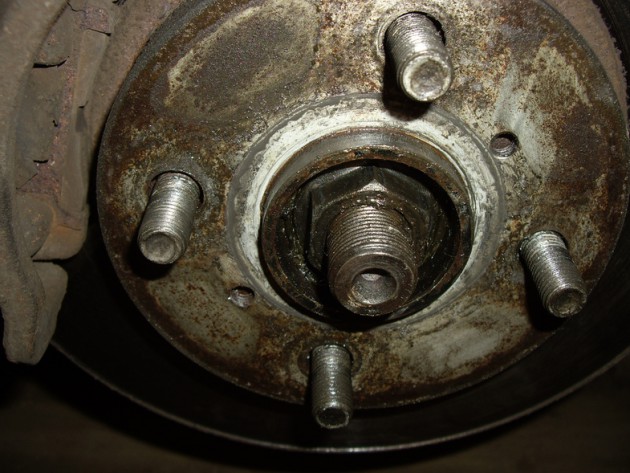

После того как звездочка была снята, давайте открутим гайку ступицы. Сделать это удобнее всего глубокой головкой на 30. Для удобства моно включить передачу или попросить кого-нибудь подержать педаль тормоза. Для легкого откручивания используем большой вороток, можно с дополнительным рычагом. На фотографии показана гайка, которую необходимо открутить.

Замену внешнего пыльника рекомендуется производить через снятие внутреннего, предварительно стянув с вала трипод. Для того чтобы снять приводной вал достаточно всего лишь наименее безболезненно для развала схождения, отвернуть шаровую опору от нижнего рычага – там две гайки и всего лишь один болт размером на 17., а также открутить и отсоединить стойку стабилизатора поперечной устойчивости (как ее в народе называют – косточка).

Для того чтобы дело пошло легче, мы обрабатываем все нужные нам болты специальной жидкостью – жидкий ключ, она поможет открутить даже самые присохшие болты и гайки. Нанеся жидкость необходимо некоторое время чтобы отмокнуть.

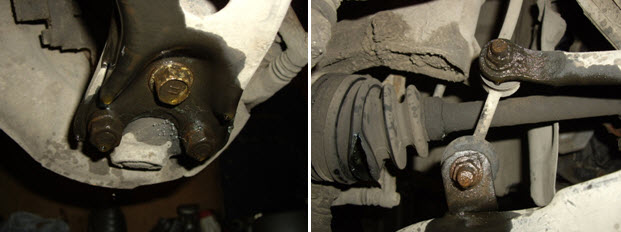

После того как жидкость сделала свое дело, а это 15-20 минут, мы беремся за ключи и начинаем откручивать нужные нам болты и гайки. Смотрим фото.

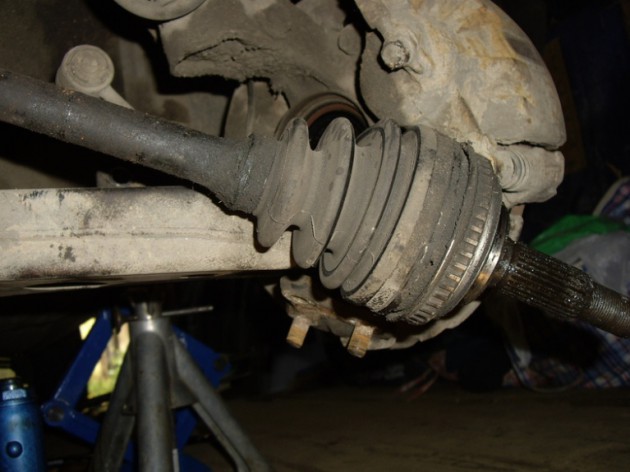

Сам приводной вал можно снять целиком, то есть вывести из ступицы внешний шарнир и выдернуть внутренний из коробки переключения передач. При этом важно не забыть слить трансмиссионное масло из самой коробки. Мы его предварительно слили.

А вот что касается того, чтоб выдернут внутреннюю гранату, то здесь у нас ничего не получилось, поэтому мы воспользовались вторым вариантом и сняли хомут, который фиксирует внутренний пыльник на гранате и вытащили вал с триподом. При таком развитии событий масло сливать не требуется, так как внутренняя граната остается в коробке.

Далее мы немного проворачиваем руль в ту сторону, с которой мы будем менять пыльники или сам шрус. Немного постукиваем деревянной киянкой по оси внешнего шруса. Это необходимо для того чтобы не повредить резьбу. И потихоньку вытаскиваем ось из ступицы, при этом оттягивая стойку чуть в сторону.

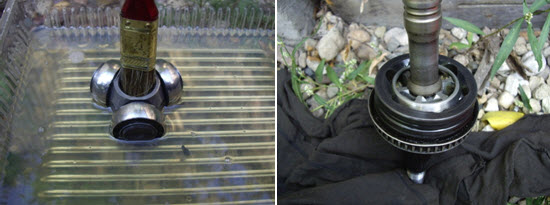

Далее снимаем хомут пыльника с внутренней стороны шрус, снимаем пыльник с гранаты и выводим трипод. Сделать это не сложно, смотрим фото.

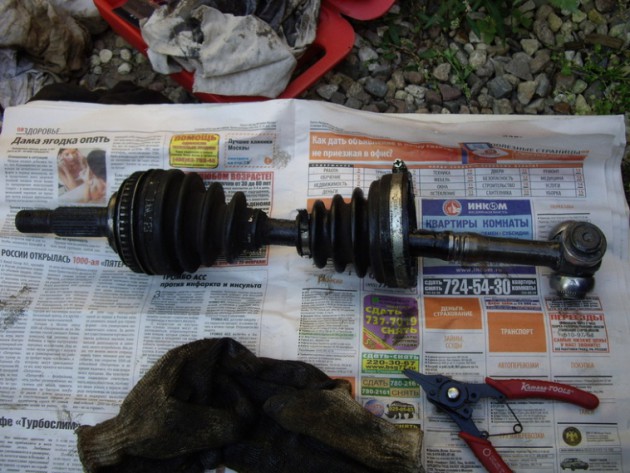

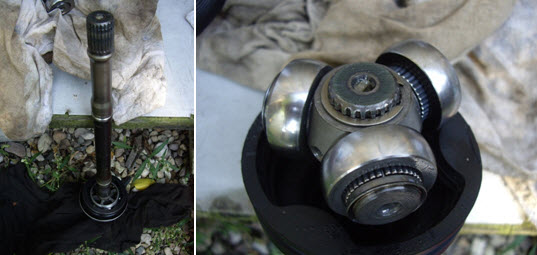

Рекомендуется, конечно, сделать пометки, какой подшипник, в лунку какой гранаты должен попасть при обратной сборке. Итак, наш приводной вал снят.

Далее снимаем стопорные кольца и сбиваем с вала кольцо, удерживающее трипод с подшипниками.

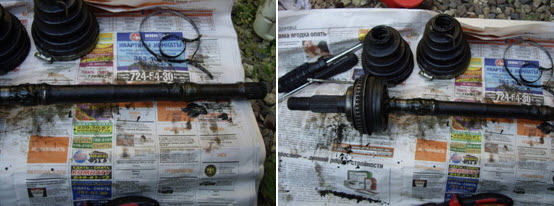

Далее снимаем внутренний пыльник, затем внешний.

После чего все чистим, смазываем и устанавливаем в обратном порядке, обратно заменив при этом пыльники на новые. Давайте просмотрим весь процесс на фотографиях. Чистим исключительно бензином, вытираем любой тряпкой без ворса, при чистке используем кисточку.

На этом процесс чистки и замены пыльников шрусов заканчивается. Как мы видим все очень легко и просто, то же самое мы сделали и на другой стороне. Если по каким либо причинам вы хотите поменять шрус полностью, покупайте все в сборе и устанавливайте его после этапа снятия приводного вала.

Замена гранаты на тойота королла

Статья для тех кто ремонтирует автомобиль сам в силу своих возможностей.

Долго я ходил вокруг да около-было время не было денег, были деньги но не было времени. Но самая главная причина почему я все время откладывал ремонт- не было ясности. Все таки 23 или 24 зуба у меня на приводном валу. Копий на дроме было сломано не мало. Ходил в наш офис Exist,там тоже не было никакой ясности.. Но сегодня решился. Отпуск уже почти кончился, а как только выйду, то стоять на приколе не будет возможности. Итак приступим.

Читать еще:  Смт 2 кондиционер металла отзывы специалистов

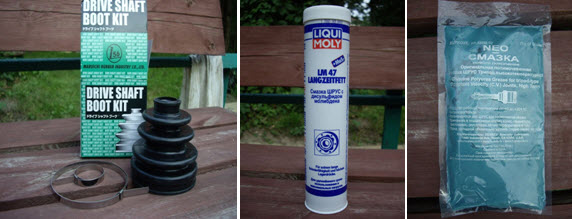

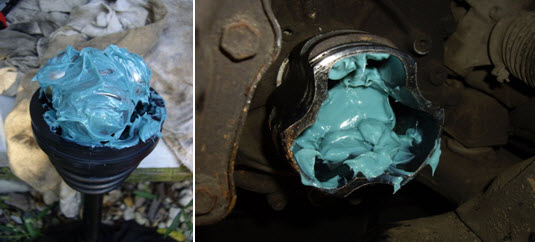

Была куплена вот такая смазка. Российского производтва. Когда изначально порвал пыльник наэтом колесе, то брал смазку Ликви Моли за 800! рублей. Только потому что была до -40 градусов. Вообще теперь в ремонте все приходится подстраивать под нашу «теплую» зиму. Но в этот раз решил взять эту. Тоже до -40. Отец же как то ездит на ней на Ниве? Купил в Планете за рупий. Чему бы несказанно рад. Забегая впередхочу сказать что одного тюбика 250 грамм хватит на две стороны.

В магазине Японец был куплен ШРУС китайской фирмы SAT. К нему же былтам же куплен человеческий силиконовый пыльник. Родной резиновый ушел на помойку. Собственно как ишедшая с ним в комплекте смазка. Ну чм они могут удивить якутян? Деревенеющей на морозе смазкой? На коробке фломиком написаны эти злосчастные цифры 26х23.с восклицательным знаком. Если кто не в курсе почему я так много пишу про количество зубьев то поясню. Пока не снимешь гранату с привода не узнаешь с каким количеством зубьев тебе покупать новую гранату. А сидеть у разбитого корыта никак не улыбалось. Но сейчас было немного свободного времени сбегать за обменом в магазин поэтому и купил. Если б точно знал какой стоит то купил бы фирмы HDK. В интернете хвалят.

Справа пыльник который шел в комплекте с гранатой. Разница в длине более чем очевидна. Но пааны в магазине сказали Не парься! И я им доверился. Наверное не один контейнер этих запчастей реализовали.

Моя родная гайка и новая. Как и ожидалось новая гайка былана размер больше моей. Ремонт был запланирован на вечер, но пока доехал до магазинов, они уже закрылись, а просить новую ступичную головку было не у кого. Было принято решение ставить старую гайку (подсмтрено в интернете). Благо резьбы совпадают.

Все как полагается: под колеса упор, чурку под машину,ручник. А вот на парковку ставитьне надо. Потом что я в процессе крутилтуда сюда колесо. Вообще алгоритм такой. Снчала сдергиваете ступичную гайку, сдергиваете гайки которые крепят колесный диск, а потом уже домкратите.

Рулевая тяга сошла нормально, чуть подстучал поней молоточком.

Дальше чтоб избежать всяких там проблем с развалами не снимаем стойку, а снимаем шаровую не выпрессовывая,а выкручивая две гайки и болт снизу.

Пришлось уть протолкнуть вал в диске обратно стороной воротка.. и вот вуаля он у нас в руках. Но че то я думал места будет поболя. Но в итоге и так справился.

Старый пыльник был вроде как и не плох, но трещинына внутренней стороне гармошки меня очень смущали. Хотя были уже очень давно там. Как только я его заменил. С прошлой зимы где то 7500 км. В общем на помойку.

Вскрытие ничего не выявило. Хотя щелкало прилично и я думал подшипники мне в руки так и посыпятся. Не тут то было. Но к этому я был готов.

Перелопатив интернет узнал что сбивать гранату не снимая привода с машины можно даже не пытаться. А снимать привод с машины просто жуть как не хотелось. Некоторые сепаратор раздалбливали молотками. Ну скажу я вам, это как надо умудриться трахнуть чтоб сепаратор лопнул? Я решил воспользоваться помощью механизации. А именно маленькой болгарочки. Блииин.. Как я ее боюсь. Прям так и думаю что выскочит изрук и начнет танцевать. Ну в общем деваться некуда — поехали.

Вот так надпиливая с двух сторон обойму какждого подшипника я вставлял туда отвертку и стукал молотком. Надпил был глубокий и металл с легкостью трескался и отлетал. Так отлетал что даже руку до крови порезал. Слава богу хоть в очках был.

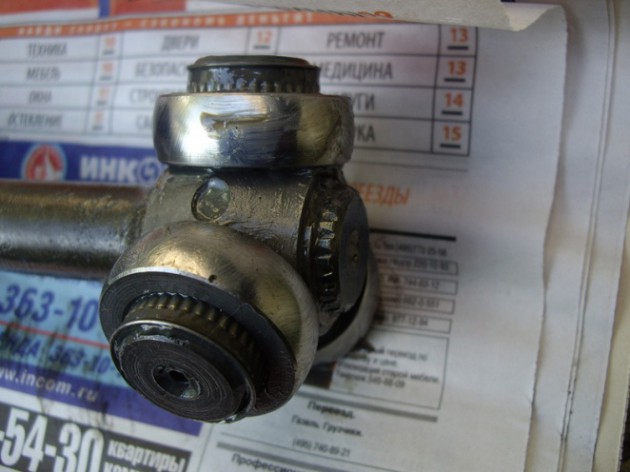

Ну и вот она внтренняя обойма. Теперь снять ее плевое дело.

Поддеваем ненавистное стопорное кольцо.

Не знаю. Есть фанатики которые считают количество зубьев. Я б не смог. На крайняк две гранаты купил бы.

Один добрый человек в интернете подсказал что надо одевать на стопор гранату так. Накрутить гайку, приложить деревяшку и постукивать молотком. Надеюсь у меня все село на свои места. По крайней мере шлицы утопились.

Одна из нелюбимейших проедур. Одевание ленточного хомута.

В этот раз был чуть чуть умнее и на внутреннюю сторону одел сантехнический хомут.

Читать еще:  Тойота приус гибрид новый

Сбрка в обратном порядке и не забыть закернить ступичную гайку. Как сказал один тип:Затягивать надо так сильно, насколько сильно она была закручена.

Готово! Пробный заезд окончился заздом в гараж своим ходом. ДумаюФедор скаже мне спасибо и будет радовать безпроблемной ездой.

Замена ШРУСа Тойота Королла

Шарниры равных угловых скоростей (ШРУСы) являются главными виновниками проблем связанных с приводами передних колес. При этом сами по себе они достаточно долговечны, и выходят из строя в основном из-за повреждений пыльников, которые защищают шарниры от воды и грязи.

Замена ШРУСа Тойота Королла не самое простое или дешевое занятие, поэтому важно периодически осматривать защитные чехлы и как можно скорее их менять. Если в шарниры попадет вода или грязь, они могут выйти из строя уже через несколько сотен километров, в то время как целые пыльники обеспечат им долгую эксплуатацию.

Оригинальный ШРУС (наружный правый Toyota 4346009R20, 4346009R30) идет вместе с приводом, поэтому достаточно дорогой, в районе 16000-19000 руб. А вот внутренний 4304002030 хотя и отдельно, но дешевле не значительно. Так что чаще всего владельцы данного автомобиля покупаю отдельно граны фирмы HDK, FEBEST (0110ZZE150 наружный и 111ZZE120 внутренний) или предназначенный для установки на другую Короллу или Аурис.

Неисправности связанные с ШРУСами Тойота Королла

Вибрация при движении — может быть сильный износ наружного шарнира привода колеса, деформация вала привода колеса или износ роликов внутреннего шарнира привода колес. В таком случае придется менять изношенный шарнир, ШРУС в сборе или внутренний ШРУС.

Авто ведет в сторону — повреждена или изношена обойма внутреннего ШРУСа или же износился/повредился наружный ШРУС. Предстоит замена.

Подтеки смазки на ШРУСах — тут или слабо затянуты хомуты, или порвались пыльники. Хомуты — подтянуть, пыльники — заменить.

Шум или стук в движении в районе переднего колеса — износились ролики внутреннего ШРУСа привода колеса и его пора менять.

Стуки на поворотах — предельный износ наружного ШРУСа, нужна замена.

Что понадобится для замены

  • съемник для стопорных колец или круглогубцы;
  • тонкие пассатижи;
  • ножовка по металлу для снятия хомутов;
  • бородок и молоток;
  • плоская отвертка.

Как поменять ШРУСы Тойота Королла

Для этого понадобится снять привод переднего колеса в сборе. Затем приступать к разбору гранат (внешней или внутренней) зажав привод в тиски. Так что для начала смотрите наглядно демонтаж приводного вала Тойоты Королла на примере авто в кузове Е110 или E120, поскольку процедура аналогична той, что и на машине Auris и Corolla E150 выпустившихся после 2006 года.

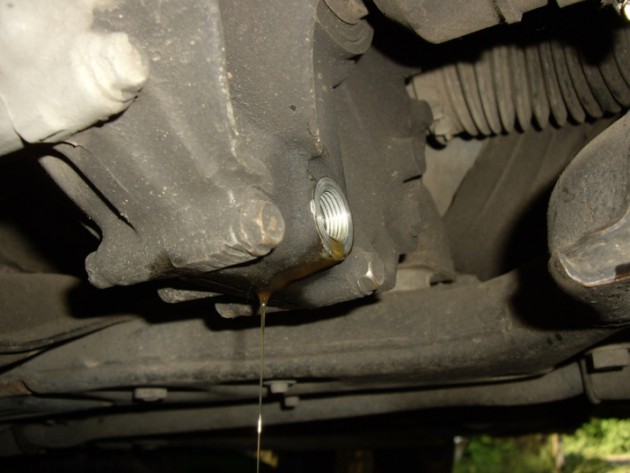

При замене что внешнего, что тем более внутреннего ШРУСа приходится вытягивать с коробки полностью весь приводной вал, поэтому первым делом не забудь слить масло с КПП Toyota Corolla (хотя бы половину).

Снимаем колесо и откручиваем ступичную гайку головкой на «30»

По инструкции нужно откручивать две гайки (на «19») крепления стойки к поворотному кулаку.

но тогда собьется сходразвал, поэтому проще будет открутить шаровую опору от нижнего рычага (там 2 гайки и болт под ключ на «17») и отсоединить стойку стабилизатора поперечной устойчивости (так называемую косточку).

Затем выводим привод с внешним ШРУСом из поворотного кулака и выдергиваем его полностью с коробки. Для этого поворачиваем немного руль в сторону, немного постукивая молотком (лучше киянкой) по оси внешнего ШРУСа, дабы не повредить резьбу, вытаскиваем ось из ступицы. На другом конце, дабы вынуть внутренний ШРУС может понадобится монтировочка.

Если собираетесь менять только внешний ШРУС или сам его пыльник, то можно также обойтись и без демонтажа внутренней гранаты вместе с валом и слива масла. Достаточно просто снять хомут, который фиксирует внутренний пыльник на гранате и вытащить вал с триподом.

К стати перед тем как вынимать вал из внутреннего ШРУСа рекомендуется поставить метки на валу и самой гранате. При помощи отвертки отжимаем малый хомут пыльника ШРУСа, кстати от одноразовый и повторному использованию не подлежит. Устанавливаем специальный съёмник для снятия ШРУСов. Закрепляем его по-надёжней. С помощью наживлённой гайки и трещотки с головкой «выдавливаем» ШРУС из посадочного места. Снимаем съёмник. Двигая деталь из стороны в сторону вынимаем ШРУС.

Чтобы снять пыльники надо снять стопорное кольцо, удерживающее трипод и сбить с вала его с подшипниками. Затем продолжить разборку, промыть все хорошо от старой смазки и набить шарниры свежей.

Далее как происходит разбор приводного вала и замена ШРУСа Тойота Королла покажет эта инструкция:

Когда все поменяли, набили смазкой обе гранаты, устанавливаем все снятое в обратном порядке.

После чего собираем все обратно, заменив пыльники и хомуты. Вставляем трипод в гранату, одеваем пыльник, заводим внешнюю гранату в ступицу.

Ссылка на основную публикацию
Статьи c упоминанием слов:
