Замена лампы габаритных огней тойота королла

Toyota Corolla E12

На нижеследующих рисунках показано, как получить доступ к лампам. При замене ламп убедитесь, что зажигание и соответствующий выключатель выключены. Используйте лампы с мощностью, соответствующей значениям в таблице.

• Чтобы предохранить себя от ожога, не заменяйте лампы, пока они горячие.

• Галогенные лампы имеют внутри сжатый газ и требуют специального обращения. Они могут разорваться или разбиться при повреждении их поверхности или при падении. Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь голыми руками до стеклянной части лампы.

Используйте лампы только перечисленных типов.

Внутренние поверхности линз внешних огней, таких как передние фары, могут временно запотеть, когда линзы становятся влажными под дождем или во время мойки автомобиля. Это не является проблемой, так как запотевание вызвано разностью температур между внешними и внутренними поверхностями линз, подобно тому, как запотевает ветровое стекло во время дождя. Однако при наличии больших капель воды на внутренней поверхности линзы, или при собирании воды внутри фары, обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному иоснащенному профессионалу.

Передние фары (ближний свет)

Передние фары (дальний свет)

Передние противо-туманные фары

Стояночные световые сигналы

Передние световые сигналы поворота

Боковые световые сигналы поворота

Задние световые сигналы поворота

Стоп-сигнал/задние габаритные сигналы

Световые сигналы заднего хода

Задняя противо-туманная фара

Высоко установленный стоп-сигнал

Освещение номерного знака

Освещение вещевого ящика

А: Галогенные лампы Н7

В: Галогенные лампы НВЗ

С: Галогенные лампы Н11

D: Лампы с клиновидным основанием (прозрачные)

Е: Одноцокольные лампы (желтые)

F: Лампы с клиновидным основанием (желтые)

G: Двухцокольные лампы

Н: Одноцокольные лампы (прозрачные)

—Передние фары (ближний свет)

1. Отсоедините разъем. Снимите резиновую крышку. Если разъем тугой, покачайте его.

2. Освободите фиксирующую пружину лампы и выньте лампу вместе с патроном. Установите новую лампу в патрон и верните фиксирующую пружину лампы в исходное положение.

Для установки лампы совместите ушки лампы с прорезями в установочном отверстии.

3. Установите резиновую крышку, как показано на рисунке, и плотно приложите ее к выступу корпуса фары. Затем подсоедините разъем.

Убедитесь, что резиновая крышка плотно прилегает к основанию лампы и монтажной поверхности.

Регулировка фар не является необходимой после замены лампы. При необходимости регулировки обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

—Передние фары (дальний свет)

1. ЛЕВАЯ ПЕРЕДНЯЯ ФАРА: Снимите зажим и переместите трубку воздухоочистителя. Снимайте и устанавливайте зажим крышки, как показано на следующей иллюстрации.

2. Отсоедините разъем, нажимая на фиксатор.

Если разъем тугой, покачайте его.

3. Поверните лампу против часовой стрелки и снимите ее.

4. Установите новую лампу в установочное отверстие, поворачивая по часовой стрелке.

Регулировка фар не является необходимой после замены лампы. При необходимости регулировки обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

—Передние противотуманные фары

1. Удалите болт с помощью отвертки с крестообразной головкой и снимите зажим.

Снимайте и устанавливайте зажим крышки, как показано на следующей иллюстрации.

2. Отсоедините разъем, нажимая на фиксатор.

Если разъем тугой, покачайте его.

3. Поверните лампу против часовой стрелки и снимите ее.

4. Установите новую лампу в установочное отверстие, поворачивая по часовой стрелке.

— Стояночные световые сигналы

— Передние световые сигналы поворота

— Боковые световые сигналы поворота (тип А)


— Боковые световые сигналы поворота (тип В)

— Задний световой сигнал поворота, стоп-сигнал/задний габаритный сигнал, световой сигнал заднего хода и задняя противотуманная фара

а: Задняя противотуманная фара Ь: Задний световой сигнал поворота

с: Световой сигнал заднего хода

d: Стоп-сигнал/задний габаритный сигнал

— Высоко установленный стоп-сигнал


— Освещение номерного знака

На нижеследующих рисунках показано, как получить доступ к лампам. При замене ламп убедитесь, что зажигание и соответствующий выключатель выключены. Используйте лампы с мощностью, соответствующей значениям в таблице.

• Чтобы предохранить себя от ожога, не

заменяйте лампы, пока они горячие.

• Галогенные лампыимеют внутри сжатый газ и требуют специального обращения. Они могут разорваться или разбиться при повреждении их поверхности или при падении. Держите лампу только за ее пластиковый или металлический корпус. Не дотрагивайтесь голыми руками до стеклянной части лампы.

Читать еще:  Toyota carina e форум

Используйте лампы только перечисленных Типов.

Внутренние поверхности линз внешних огней, таких как передние фары, могут временно запотеть, когда линзы становятся влажными под дождем или во время мойки автомобиля. Это не является проблемой, так как запотевание вызвано разностью температур между внешними и внутренними поверхностями линз, подобно тому, как запотевает ветровое стекло во время дождя. Однако при наличии больших капель воды на внутренней поверхности линзы, или при собирании воды внутри фары, обратитесь к любому авторизованному дилеру или ремонтнику фирмы Toyota или другому должным образом квалифицированному и оснащенному профессионалу.

Toyota Corolla замена ламп в габаритных огнях, видео » Ремонт авто своими руками

Замена Для замены ламп ближнего света сначала необходимо открыть капот. В его пространстве будет видна пластиковая защита, которая держится на шести клипсах. В каждой клипсе в середине имеется заглушка, которую нужно поднять, нажав на ее сердцевину. Лучше всего это делать ножом с тонким лезвием. Снимаем всю панель защиты и откладываем. Теперь мы получили доступ к блоку передних фар ближнего света и подфарнику.

Посмотрев туда, можно увидеть, что к каждой фаре идет фишка с двумя проводами. Осторожно как снять габаритную лампочку на тойота королла ее, стараясь не повредить провода. Фишка приходила к цоколю лампочки, который выкручивается четвертью оборота против часовой стрелки. Передняя фара с лампой ближнего света на Королле E, Е и Филдере может иметь резиновую заглушку, которая выкручивается также против часовой стрелки. Как только вы выкрутите как снять габаритную лампочку на тойота королла с лампочкой и поставите новую, то не держитесь за саму лампочку, потому что она так может выйти из строя.

Дело в том, что при попадании жира пальцев на стекло нить может перегореть. Теперь лампа ближнего света для Тойота Королла года установлена. Аналогичные операции производятся и для версий других годов. Эта инструкция подходит как для правой, так и для левой фары.

Потому что при попадании влаги на контакты лампы она может выйти из строя. При плохой погоде лучше заняться установкой в сухом гараже.

замена лампы заднего габарита тойота королла

Если с замененной лампочкой по-прежнему не горит ближний свет, то тогда проблема заключается в остальной электрической части: Негорящий ближний свет: Существует несколько причин этой неисправности: Такая проблема решается просто: Подмена радиатора печки Лада Калина Все наверное знают, что одна из основных заболеваний автомобиля Лада Калина это радиатор печки, которые любит выходить из рабочего состояния.

Подмена печки на Лада Калина своими как снять габаритную лампочку на тойота королла это очень замороченное дело, если пробовать поменять по советам из управления по ремонту. Начинать следует со слива ОЖ, а пот Как поменять батарейку в брелке ключа Тойота Руководство по замене батарейки в ключе автомобилей Тойота.

Ваш ключ-брелок от автомобиля Тойота не работает? Скорее всего в брелке разрядилась батарейка, которую нужно поменять. Вставьте новую лампу накаливания таки образом, чтобы цоколь вошел в выемку патрона.

Навесьте удерживающую пружину и насадите штекер на лампу.

Замена Лампочки Габаритов Тойота Королла

Вытяните держатель лампы. Вытяните лампу накаливания. Смена ремня ГРМ является одной из самых ответственных и трудозатратных операций, выполняемых в период технического обслуживания автомобиля.

Согласно перечню регламентных работ, установленных для Шкода Октавия А5, проверка состояния ремня должна выполняться через 60 км пробега, а в окончании каждые 30 км. При достижении км предусмотр Он предназначен для преобразования механической силы с соответствующей педали в гидравлическую силу, которая проходит через магистральные трубы от главного цилиндра к рабочему цилиндру и пре Задний бампер снятие и установка Задний бампер Лада Ларгус снимается в случае кузовных как снять габаритную лампочку на тойота королла, или при его подмене.

Особенностью снятия заднего бампера будет то, что с бампером также нужно снимать и задний габарит с автомобиля.

Инструменты необходимые для снятия заднего бампера Лада Ларгус Для вас потребуются: Вдавите лампу накаливания. Отцепите удерживающие пружины и выньте лампу накаливания.

Вставьте новую лампу накаливания таким образом, чтобы цоколь вошел в выемку патрона.

Замена габаритных огней на Toyota Corolla 300N/MC

Их, как и лампочки, нужно проворачивать против часовой стрелки чтобы вытащить. Замена лампочки ближнего света короллы Замена лампочек тойота королла Выкручиваем корректор света фар и также закручиваем его на новую фару.

Корректор фары тойота королла Корректор фар тойота Крутите очень аккуратно, предворительно, проверив совпала ли резьба болта корректора и резьба внутреннего элемента фары, его резьба пластмассовая.

Замена корректора передней фары тойота королла Замена лампочек! Замену лампочек ближнего и дальнего света нужно производить осторожно.

Не прикасайтесь к колбам ламп голыми руками — могут сгореть. Работайте в перчатках и после установки протрите колбы лампочек мягкой тканью без ворса желательно слегка смоченной спиртом.

Читать еще:  Загорелся чек vsc на тойота

Естественно, пока вы не установите лампочки и не протрете их и не дадите высохнуть нельзя подключать штекеры питания к. Замена лампочек передней фары королла На королле стоят лампочки ближнего и дальнего света с колодками — неразборные. И так, замена лампочки ближнего света. Лампы тойота королла, которые стояли на как снять габаритную лампочку на тойота королла фарах были Американского производства. Тойота королла лампа ближнего света: Вставьте лампочку и проверните ее по часовой стрелке до упора и лампочка зафиксирована.

Перечень лампочек Toyota Corolla 150

В инструкции по эксплуатации указан следующий перечень ламп осветительных приборов для автомобиля Тойота Королла 150:

  • дальний свет: лампочки с цоколем HB-3 (12V / 61W);
  • ближний: HB-4 (12V / 52W);
  • габариты: W5W (12V / 5W);
  • задний ход: P21W (12V / 10W);
  • освещение номерного знака: W5W (12V / 5W);
  • стоп-сигнал и габариты: цоколь T20, лампа двуспиральная (21/5W);
  • передний, задний поворотники: тип цоколя S25, лампа односпиральная 21W / 12 V.

Водителю на заметку. Перед покупкой важно знать год выпуска автомобиля. На первое поколение и рестайлинг устанавливаются лампы с разным цоколем, а именно: Toyota Corolla 2006 – 2008 (H7, HВ3, HB4/H11), 2009 – 2012 (HB4, HВ3, H11).

При установке ламп повышенной мощности, световой отдачи необходима предварительная консультация специалистов. Нередки случаи, когда размер цоколя идентичный, но сечение электрической проводки маленькое. Вследствие этого нагревается кабель, перегорает, плавится изоляционный слой.

Замена лампочек ближнего, дальнего света, противотуманок и габаритов на Тойота Королла 150

Срок эксплуатации штатных ламп достаточно долгий, перегорают редко, при повреждении, ударе, воспламенении. Чего нельзя сказать о купленных в автомагазине, на авторынке. Расходный материал низкого качества, неоригинального изготовления. По умолчанию в Тойота Королла 150 / 140 установлены осветительные элементы марки Philips Long Life. Средний срок использования превышает 3 – 4 года.

Требования к лампам при выборе аналогов штатных:

  • длительная эксплуатация;
  • эффект ксенона;
  • повышенная световая яркость;
  • светодиод (для ПТФ).

Справочно

Белый свет лампы (свыше 5000К) имеет больше эстетическое, нежели практическое значение. В условиях тумана, повышенной сырости видимость останется ограниченной, эффективность такого освещения минимальная. Учитывайте данный фактор при покупке.

Осветительный прибор с увеличенной яркостью служит меньше аналогов со стандартным коэффициентом. Если вы нуждаетесь в дополнительном свете, будьте готовы к короткому ресурсу.

Ксеноновые лампы официально запрещены для установки на Toyota Corolla 150, а также прочие модификации. Вместо них активно инсталлируют светодиодные аналоги. Конечно, они несравнимы с галогеновыми, но на ближнем свете неплохо освещают дорогу.

Популярные изготовители диодных ламп для Toyota Corolla: KOITO, GE, MTF, NARVA, OSRAM, PHILIPS, VALEO, ДиаЛУЧ. Стоимость оригинальных диодных варьируется от 7000 рублей, в то время как китайская альтернативная оптика предлагает вариант подешевле, за 1500 – 2000 рублей.

Последовательность действий при замене осветительных элементов на Тойота Королла 150

Предварительно проводим профилактику, идентифицируем неисправные элементы, по мере необходимости проверяем (прозваниваем) электрическую проводку. Для таких целей лучше использовать специальный прибор – мультиметр.

Он должен быть в наличии у каждого водителя, так как с его помощью проводят комплексную профилактику системы электрического питания, устраняют неполадки. В случае отсутствия – обратитесь за помощью к специалистам сервисного центра.

Тойота Королла 150 устанавливаем на ровной поверхности, выворачиваем руль в противоположную сторону перегоревшей фары. Отверткой с крестообразным наконечником отвинчиваем пластиковый брызговик. Извлекаем две защелки, опускаем брызговик вниз. Против часовой стрелки проворачиваем цоколь ПТФ, извлекаем, заменяем новой. Колбу руками не трогаем.

Замена Дальнего / ближнего света

Аккуратно снимаем пластиковую защиту, она крепится на трех клипсах. При необходимости слегка надавливаем пальцем по центру для простоты демонтажа. Выкручиваем неисправную лампу, заменяем новой. проводим осмотр целостности изоляционного слоя, коннекторов. При наличии повреждений заменяем новыми. Если в конструкции предустановлен блок управления, он также подлежит проверке на целостность и качество фиксации.

Подсветка салона

Проводим замену самостоятельно, процесс прост, интуитивно понятен. В случае возникновения затруднений привлекаем специалистов мастерской.

Отверткой с плоским наконечником аккуратно поддеваем внешнюю крышку светильника. Она плотно посажена на обшивку в потолке тремя защелками. Неосторожные действия, чрезмерная сила повредят пластик, будьте внимательны. Снимаем крышку, извлекаем два диода, устанавливаем новые. Готово.

Проводим дефектовку крышки, проверяем плотность посадки, фиксации.

Освещение номерного знака

Чтобы заменить подсветку номерного знака потребуется установить машину на ровной платформе, выжать ручной стояночный тормоз, открыть багажный отсек.

Отверткой с плоским наконечником демонтировать ряд пластиковых клипс, снять обшивку с кузова, крышки багажника. По часовой стрелке выкручиваем патрон со старой лампой, вкручиваем новую. Собираем конструкцию, запускаем двигатель, проверяем исправность работы системы.

Toyota Corolla Auris manual

Для замены лампы указателя поворота выполните следующие операции.
ПРИМЕЧАНИЯ.
Показана замена ламп левой блок-фары.
Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.

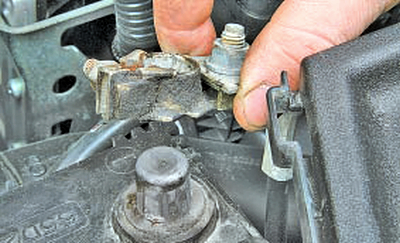

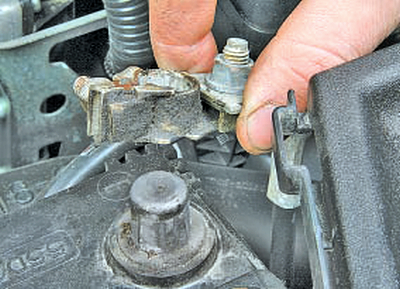

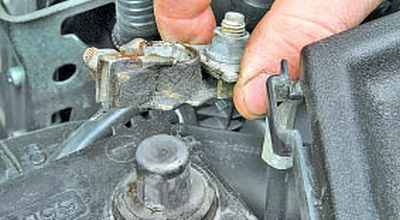

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Читать еще:  Колпаки на колеса r16 тойота королла

2. Сожмите фиксатор…

3. …и отсоедините от патрона лампы указателя поворота колодку жгута проводов.

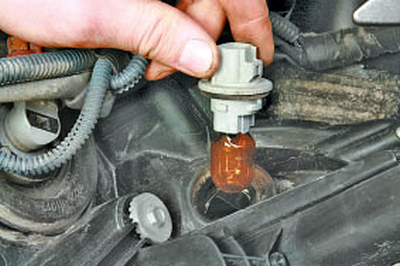

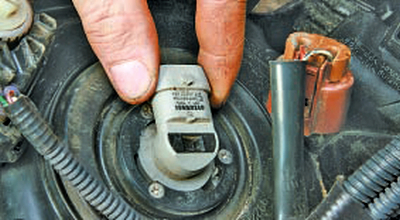

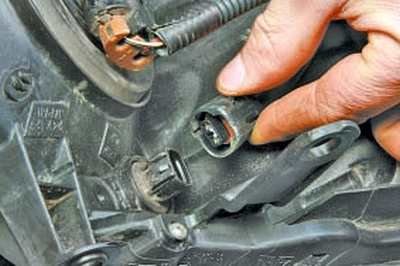

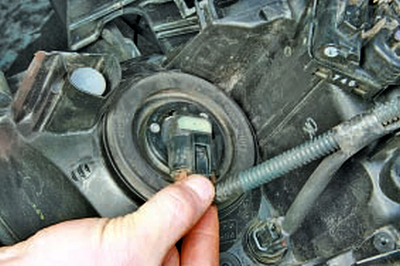

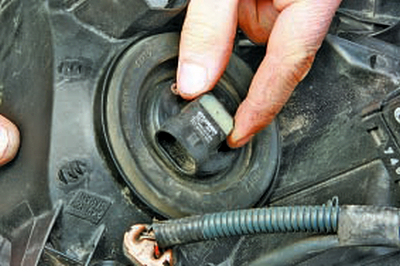

4. Поверните патрон лампы указателя поворота против часовой стрелки…

5. …и извлеките его из блок-фары.

6. Извлеките из патрона бесцокольную лампу.
7. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы габаритного огня выполните следующие операции.

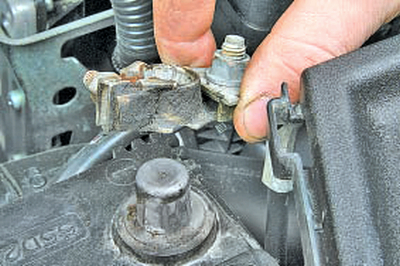

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

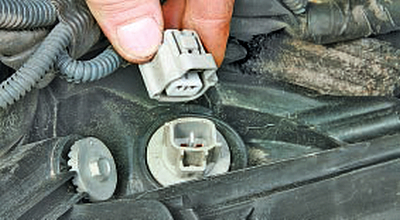

3. …и отсоедините от патрона лампы габаритного огня колодку жгута проводов.

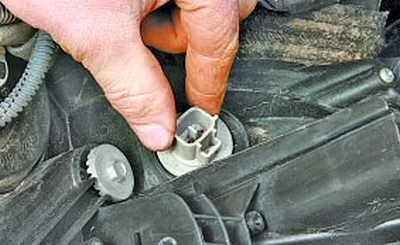

4. Поверните патрон лампы габаритного огня против часовой стрелки…

5. …и извлеките его из блок-фары.

6. Извлеките из патрона бесцокольную лампу.
7. Установите новую лампу в патрон, а патрон в блок-фару.

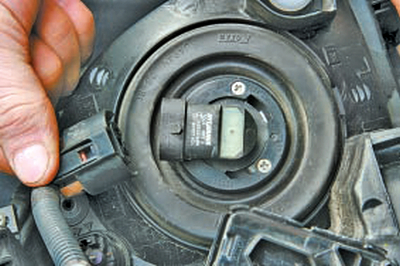

Для замены лампы ближнего света выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

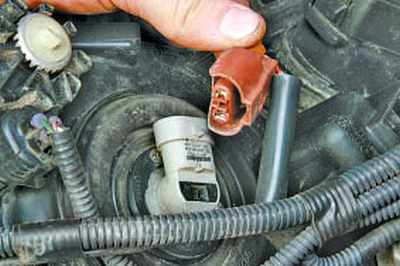

3. …и отсоедините от лампы ближнего света колодку жгута проводов.

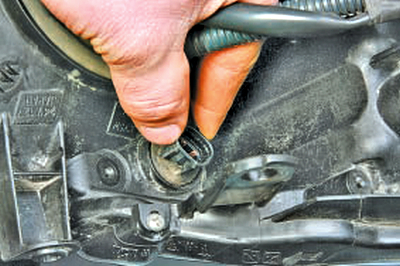

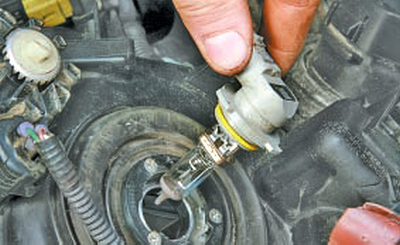

4. Поверните цоколь лампы ближнего света против часовой стрелки…

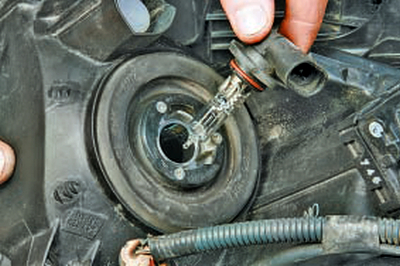

5. …и извлеките лампу из блок-фары.
ПРЕДУПРЕЖДЕНИЕ.
Не касайтесь пальцами колбы лампы, так как галогеновые лампы сильно нагреваются и пятна жира вызовут потемнение колбы.
Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.
6. Установите новую лампу ближнего света в блок-фару и подсоедините колодку жгута проводов.

Для замены лампы дальнего света выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор…

3. …и отсоедините от лампы дальнего света колодку жгута проводов.

4. Поверните цоколь лампы дальнего света против часовой стрелки…

5. …и извлеките лампу из блок-фары.
ПРЕДУПРЕЖДЕНИЕ.
Не касайтесь пальцами колб лампы дальнего света, так как галогеновые лампы сильно нагреваются и пятна жира вызовут потемнение колб. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.
6. Установите новую лампу дальнего света в блок-фару и подсоедините колодку жгута проводов.
Замена ламп боковых фонарей указателей поворота на автомобиле Toyota Corolla не предусмотрена, в случае перегорания лампы необходимо заменить фонарь в сборе.

Для замены лампы заднего указателя поворота или лампы стоп-сигнала и заднего габаритного огня выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

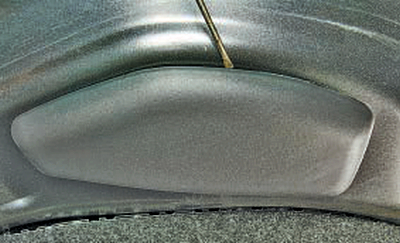

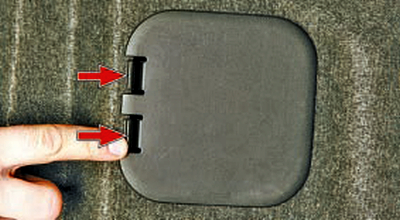

2. Отогните фиксаторы…

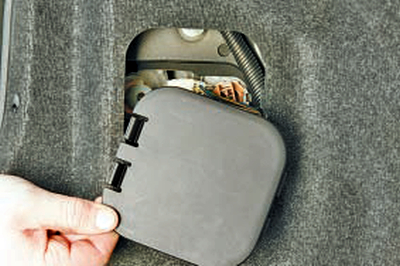

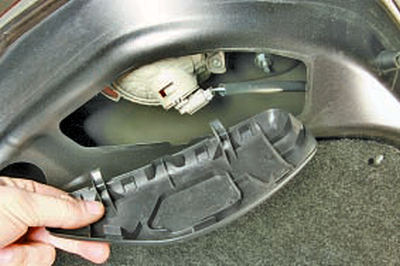

3. …и снимите крышку технологического отверстия обивки багажника.

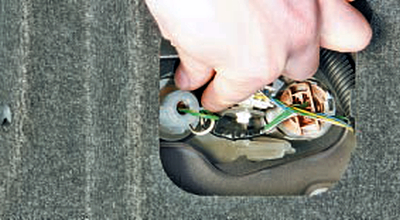

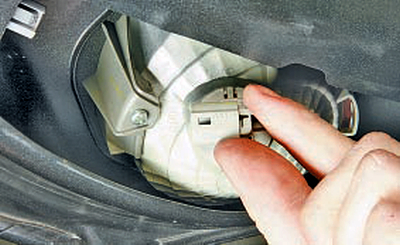

4. Поверните против часовой стрелки патрон лампы, которую требуется заменить…

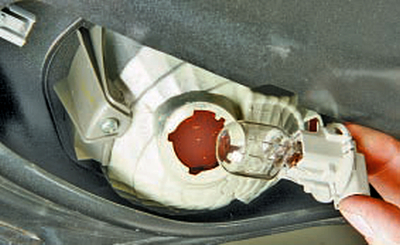

5. …и извлеките его из корпуса фонаря.

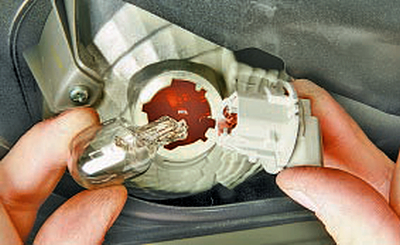

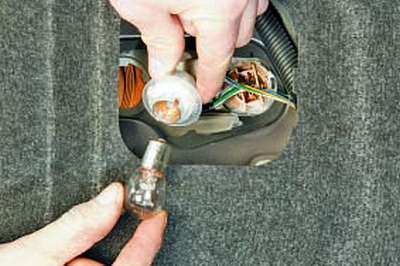

6. Извлеките из патрона бесцокольную лампу.
7. Установите новую лампу в порядке, обратном снятию.

Для замены ламп света заднего хода или заднего противотуманного фонаря выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отвёрткой…

3. …и снимите крышку технологического отверстия крышки багажника.

4. Сожмите фиксатор и отсоедините от лампы колодку жгута проводов.

5. Поверните патрон лампы против часовой стрелки…

6. …и извлеките его из корпуса фонаря.

7. Извлеките бесцокольную лампу из патрона.
8. Установите новую лампу в порядке, обратном снятию.

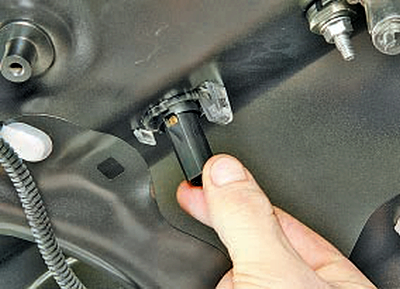

Для замены лампы в противотуманной фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

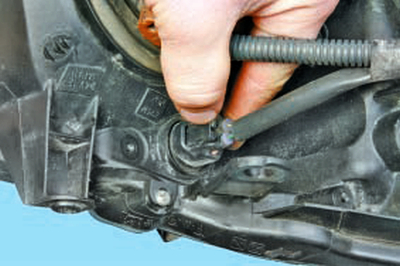

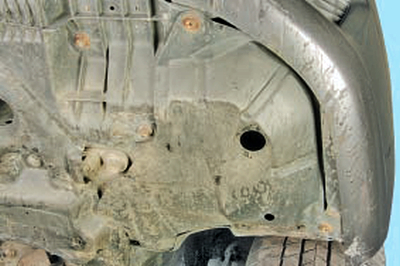

2. Снимите передний подкрылок (см. Снятие и установка брызговиков колес и подкрылков).

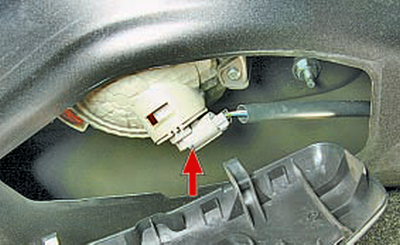

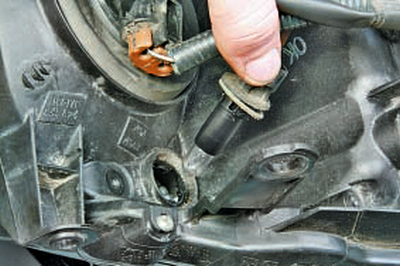

3. Сожмите фиксатор и отсоедините от лампы противотуманной фары колодку жгута проводов.
4. Поверните цоколь лампы против часовой стрелки и извлеките лампу из фары.
5. Установите новую лампу в порядке, обратном снятию.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

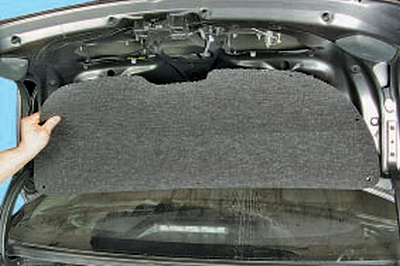

2. Снимите обивку крышки багажника.

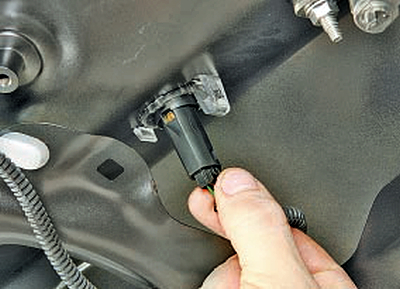

3. Сожмите фиксатор…

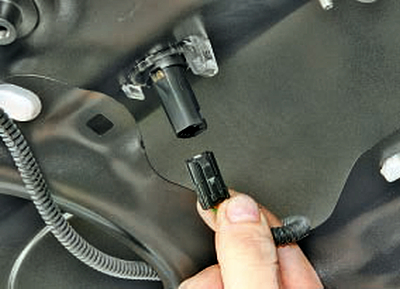

4. …и отсоедините колодку жгута проводов от лампы.

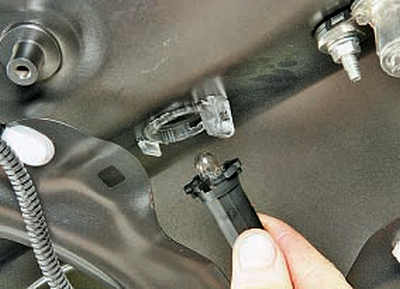

5. Поверните патрон лампы фонаря освещения номерного знака против часовой стрелки…

6. …и извлеките его из корпуса фонаря.
7. Извлеките бесцокольную лампу из патрона.
8. Установите новую лампу в порядке, обратном снятию.
9. Аналогично замените лампу во втором фонаре освещения номерного знака.

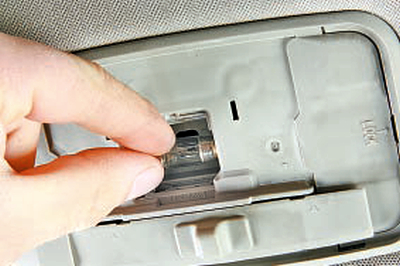

Для замены лампы в плафоне индивидуального освещения мест водителя и переднего пассажира выполните следующие операции.

1. Подденьте отвёрткой…

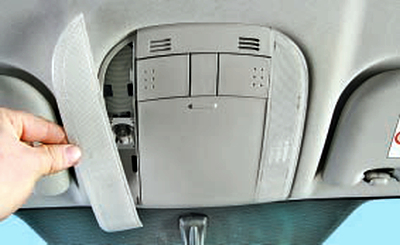

2. …и снимите рассеиватель плафона индивидуального освещения мест водителя и переднего пассажира, преодолевая усилие фиксаторов.

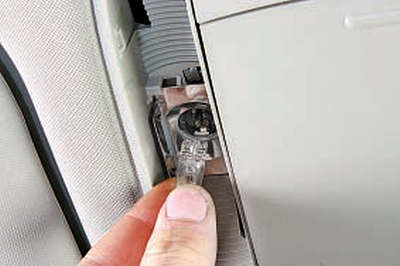

3. Извлеките бесцокольную лампу из патрона.
4. Вставьте новую лампу.
5. Установите на место рассеиватель.

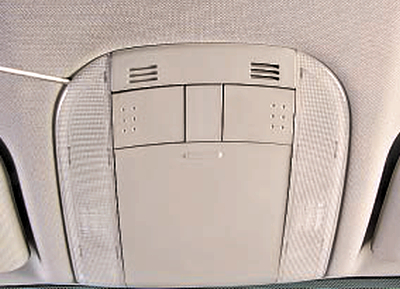

Для замены лампы в плафоне общего освещения салона выполните следующие операции.

1. Подденьте отвёрткой…

2. …и снимите рассеиватель плафона общего освещения салона, преодолевая усилие четырех фиксаторов.

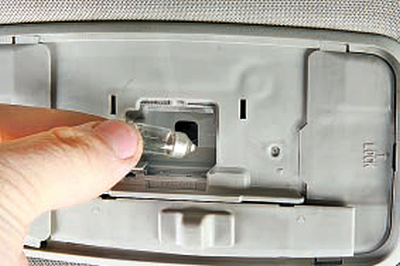

3. Извлеките лампу из пружинных контактов.

4. Вставьте новую лампу.
5. Установите рассеиватель на место.

Для замены лампы в плафоне подсветки косметического зеркала выполните следующие операции.

1. Подденьте отвёрткой…

2. …и извлеките плафон подсветки косметического зеркала из отверстия в обивке.

3. Извлеките из патрона бесцокольную лампу.
4. Вставьте новую лампу.
5. Установите плафон на место.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
