Замена внутреннего шруса тойота королла 150

Замена ШРУСа Тойота Королла

Шарниры равных угловых скоростей (ШРУСы) являются главными виновниками проблем связанных с приводами передних колес. При этом сами по себе они достаточно долговечны, и выходят из строя в основном из-за повреждений пыльников, которые защищают шарниры от воды и грязи.

Замена ШРУСа Тойота Королла не самое простое или дешевое занятие, поэтому важно периодически осматривать защитные чехлы и как можно скорее их менять. Если в шарниры попадет вода или грязь, они могут выйти из строя уже через несколько сотен километров, в то время как целые пыльники обеспечат им долгую эксплуатацию.

Оригинальный ШРУС (наружный правый Toyota 4346009R20, 4346009R30) идет вместе с приводом, поэтому достаточно дорогой, в районе 16000-19000 руб. А вот внутренний 4304002030 хотя и отдельно, но дешевле не значительно. Так что чаще всего владельцы данного автомобиля покупаю отдельно граны фирмы HDK, FEBEST (0110ZZE150 наружный и 111ZZE120 внутренний) или предназначенный для установки на другую Короллу или Аурис.

Неисправности связанные с ШРУСами Тойота Королла

Вибрация при движении — может быть сильный износ наружного шарнира привода колеса, деформация вала привода колеса или износ роликов внутреннего шарнира привода колес. В таком случае придется менять изношенный шарнир, ШРУС в сборе или внутренний ШРУС.

Авто ведет в сторону — повреждена или изношена обойма внутреннего ШРУСа или же износился/повредился наружный ШРУС. Предстоит замена.

Подтеки смазки на ШРУСах — тут или слабо затянуты хомуты, или порвались пыльники. Хомуты — подтянуть, пыльники — заменить.

Шум или стук в движении в районе переднего колеса — износились ролики внутреннего ШРУСа привода колеса и его пора менять.

Стуки на поворотах — предельный износ наружного ШРУСа, нужна замена.

Что понадобится для замены

  • съемник для стопорных колец или круглогубцы;
  • тонкие пассатижи;
  • ножовка по металлу для снятия хомутов;
  • бородок и молоток;
  • плоская отвертка.

Как поменять ШРУСы Тойота Королла

Для этого понадобится снять привод переднего колеса в сборе. Затем приступать к разбору гранат (внешней или внутренней) зажав привод в тиски. Так что для начала смотрите наглядно демонтаж приводного вала Тойоты Королла на примере авто в кузове Е110 или E120, поскольку процедура аналогична той, что и на машине Auris и Corolla E150 выпустившихся после 2006 года.

При замене что внешнего, что тем более внутреннего ШРУСа приходится вытягивать с коробки полностью весь приводной вал, поэтому первым делом не забудь слить масло с КПП Toyota Corolla (хотя бы половину).

Снимаем колесо и откручиваем ступичную гайку головкой на «30»

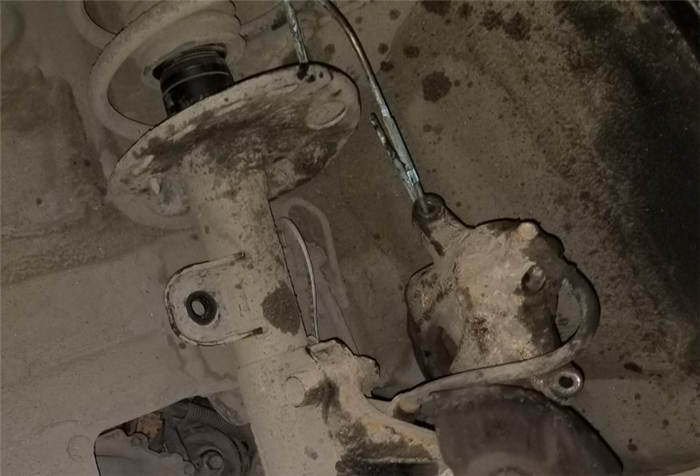

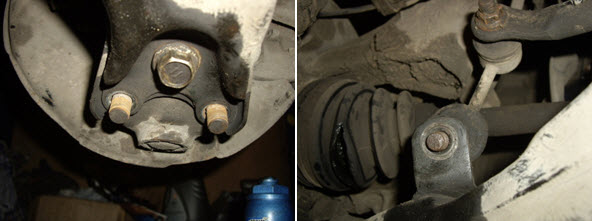

По инструкции нужно откручивать две гайки (на «19») крепления стойки к поворотному кулаку.

но тогда собьется сходразвал, поэтому проще будет открутить шаровую опору от нижнего рычага (там 2 гайки и болт под ключ на «17») и отсоединить стойку стабилизатора поперечной устойчивости (так называемую косточку).

Затем выводим привод с внешним ШРУСом из поворотного кулака и выдергиваем его полностью с коробки. Для этого поворачиваем немного руль в сторону, немного постукивая молотком (лучше киянкой) по оси внешнего ШРУСа, дабы не повредить резьбу, вытаскиваем ось из ступицы. На другом конце, дабы вынуть внутренний ШРУС может понадобится монтировочка.

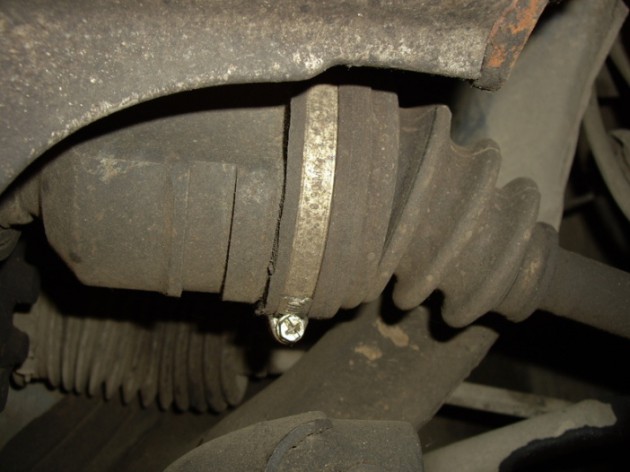

Если собираетесь менять только внешний ШРУС или сам его пыльник, то можно также обойтись и без демонтажа внутренней гранаты вместе с валом и слива масла. Достаточно просто снять хомут, который фиксирует внутренний пыльник на гранате и вытащить вал с триподом.

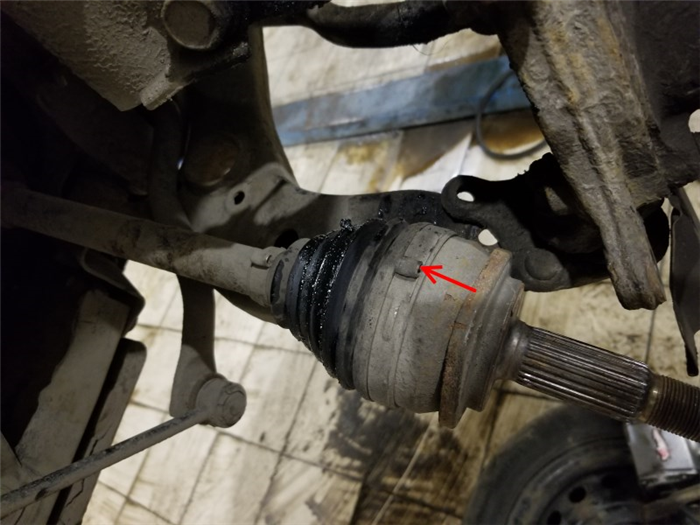

К стати перед тем как вынимать вал из внутреннего ШРУСа рекомендуется поставить метки на валу и самой гранате. При помощи отвертки отжимаем малый хомут пыльника ШРУСа, кстати от одноразовый и повторному использованию не подлежит. Устанавливаем специальный съёмник для снятия ШРУСов. Закрепляем его по-надёжней. С помощью наживлённой гайки и трещотки с головкой «выдавливаем» ШРУС из посадочного места. Снимаем съёмник. Двигая деталь из стороны в сторону вынимаем ШРУС.

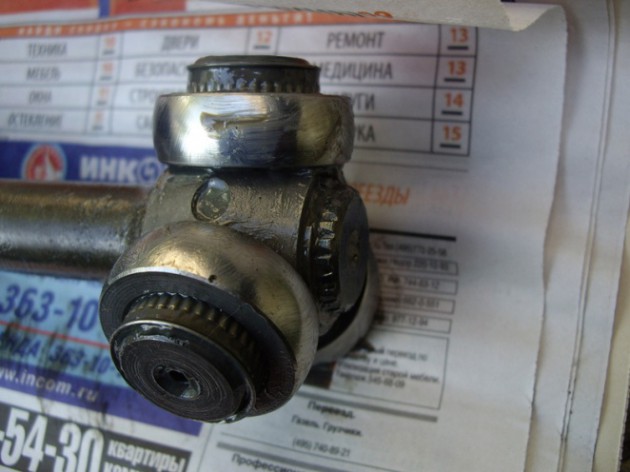

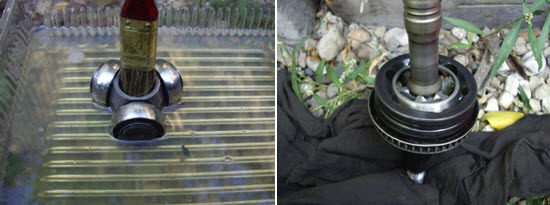

Чтобы снять пыльники надо снять стопорное кольцо, удерживающее трипод и сбить с вала его с подшипниками. Затем продолжить разборку, промыть все хорошо от старой смазки и набить шарниры свежей.

Читать еще:  Тойота рав отзывы владельцев

Далее как происходит разбор приводного вала и замена ШРУСа Тойота Королла покажет эта инструкция:

Когда все поменяли, набили смазкой обе гранаты, устанавливаем все снятое в обратном порядке.

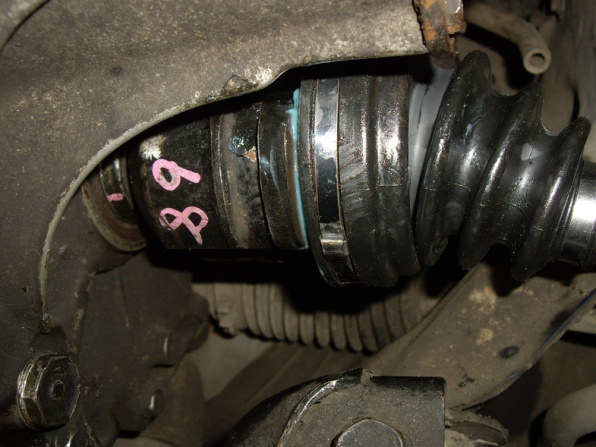

После чего собираем все обратно, заменив пыльники и хомуты. Вставляем трипод в гранату, одеваем пыльник, заводим внешнюю гранату в ступицу.

Замена пыльника внешнего и внутреннего ШРУСа привода Toyota Auris E150, Corolla

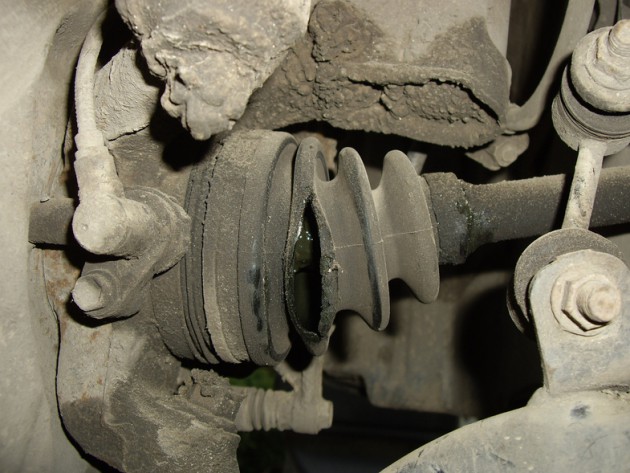

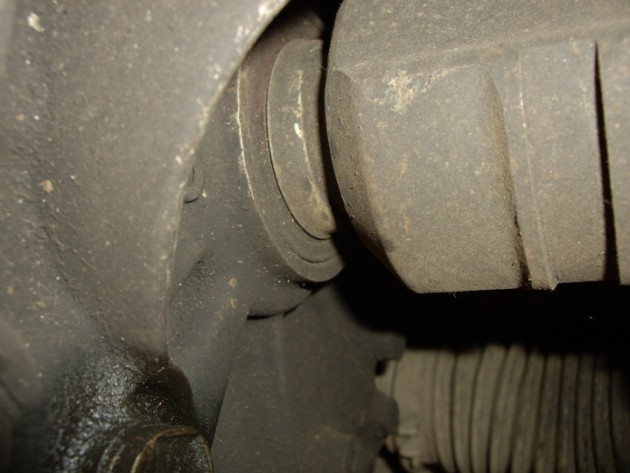

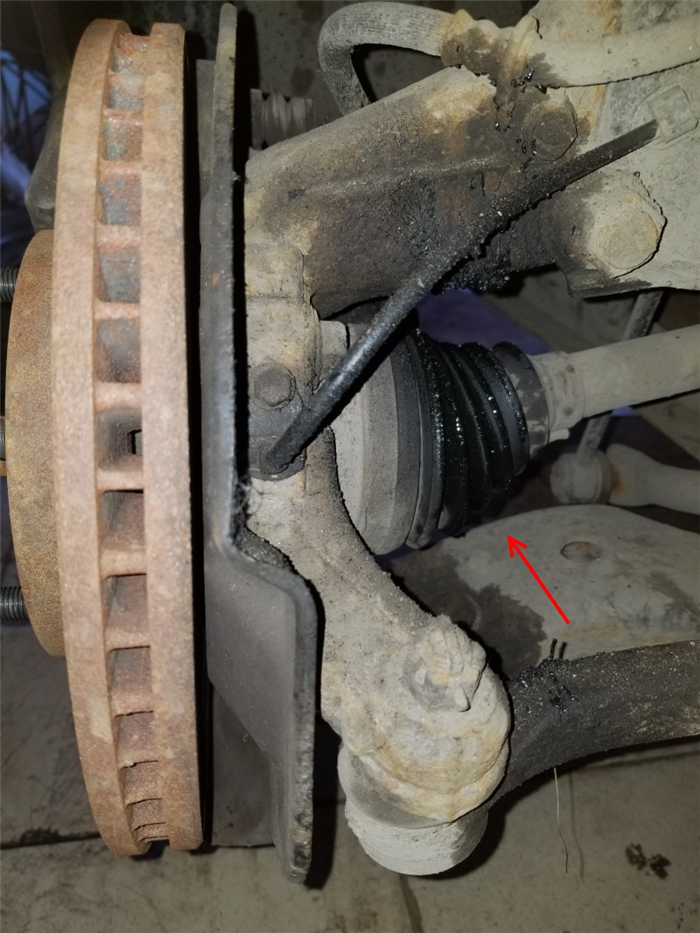

Если вы заглянули под колесо и увидели что-то подобное на внешнем или внутреннем ШРУСе:

Значит надо срочно менять пыльник ШРУСа. Не важно пыльник внешнего или внутреннего ШРУСа пострадал процедура практически одинаковая.

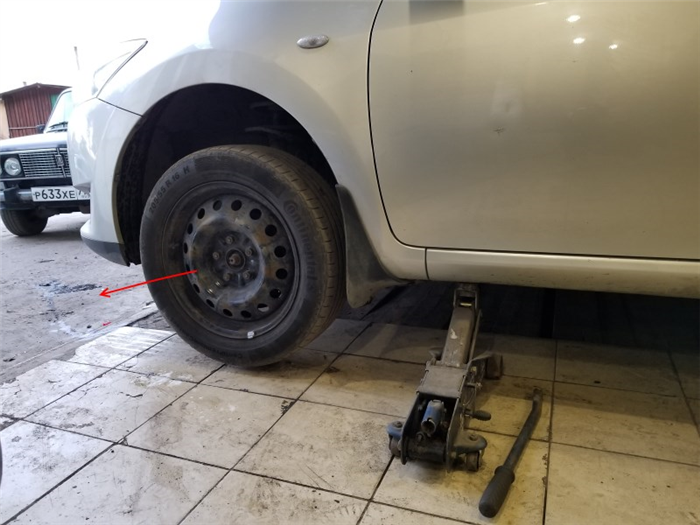

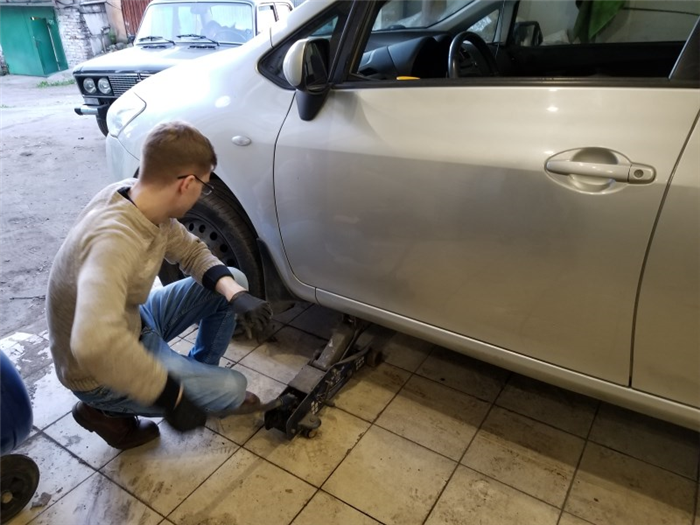

Срываем гайки на стоячей машине, затем домкратим.

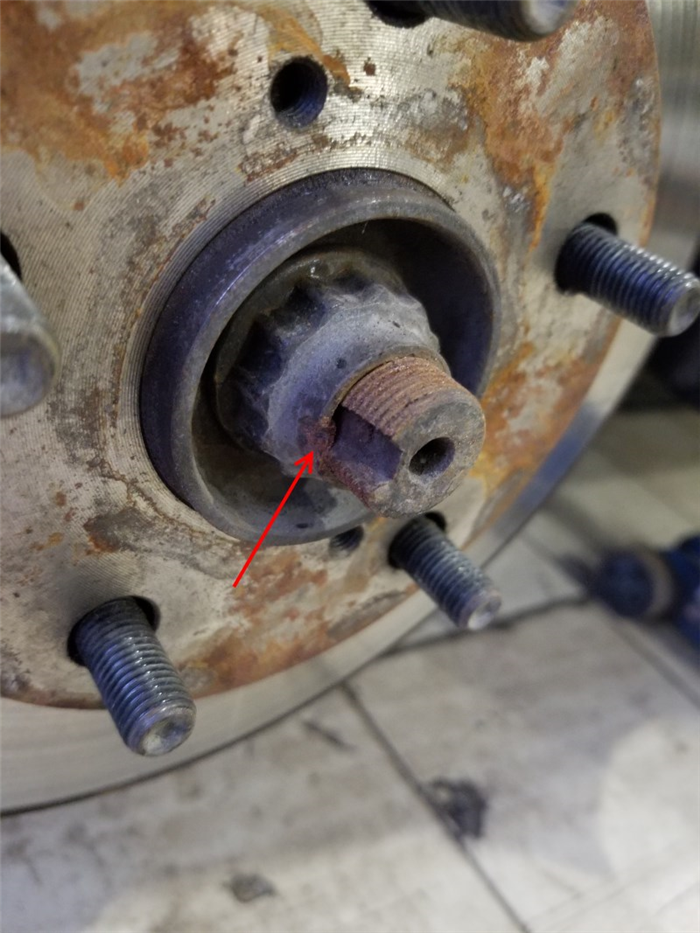

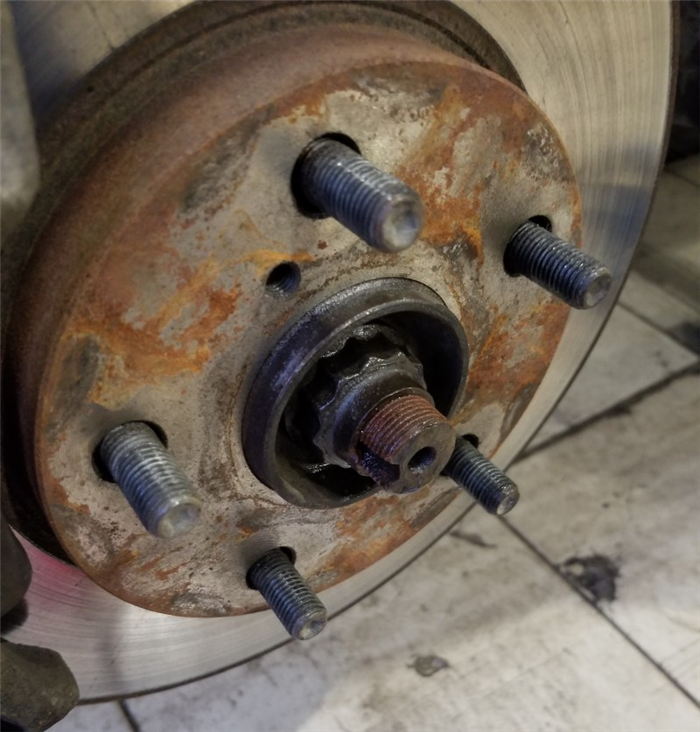

Отгибаем забитый зубчик, чтобы открутилось нормально.

Обливаем всякими ВДшками и даем постоять.

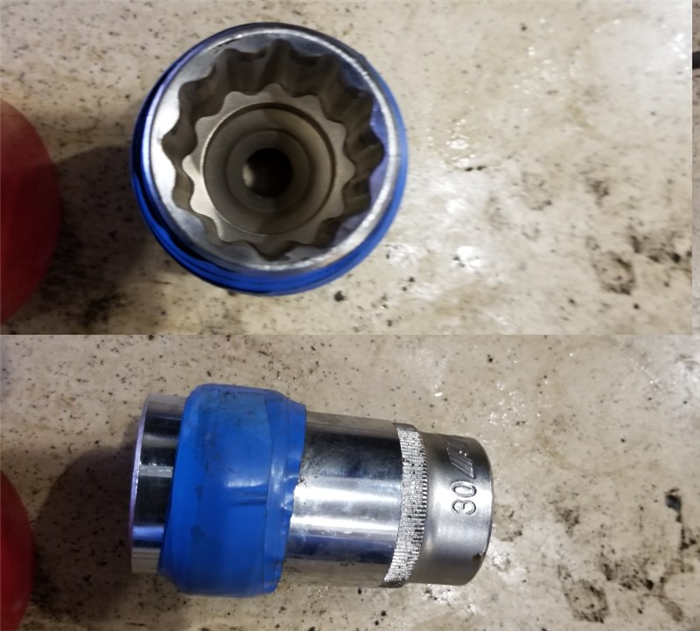

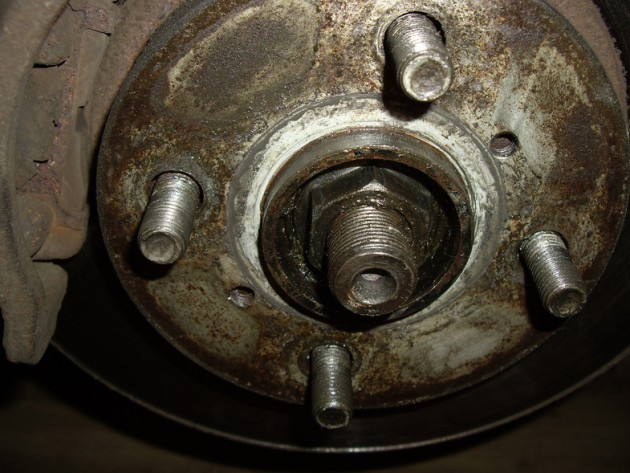

Берем такую голову на 30 и откручиваем гайку привода.

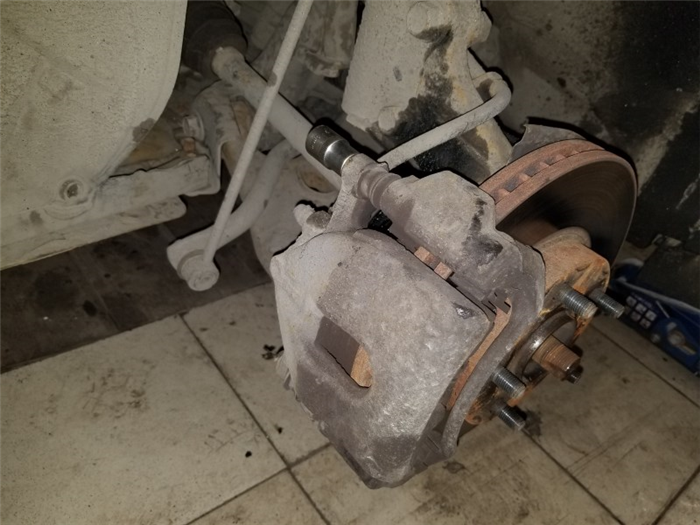

Затем головкой на 13 откручиваем болтики суппорта.

Снимаем суппорт и подвешиваем его на проволоку.

Откручиваем анкерную скобу.

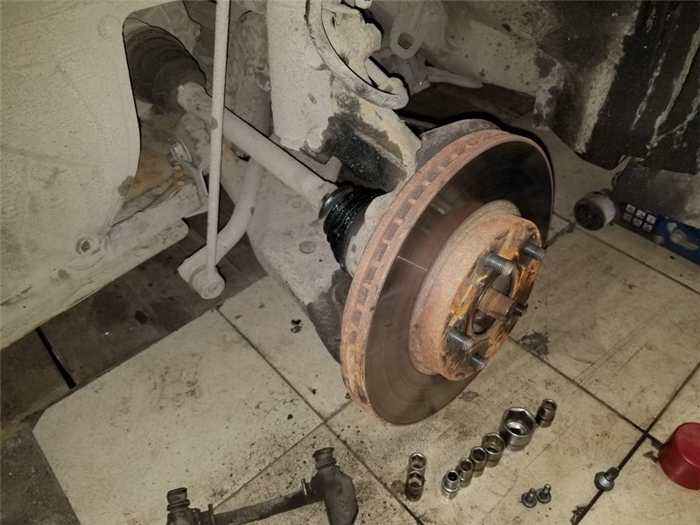

Снимаем скобу и тормозной диск.

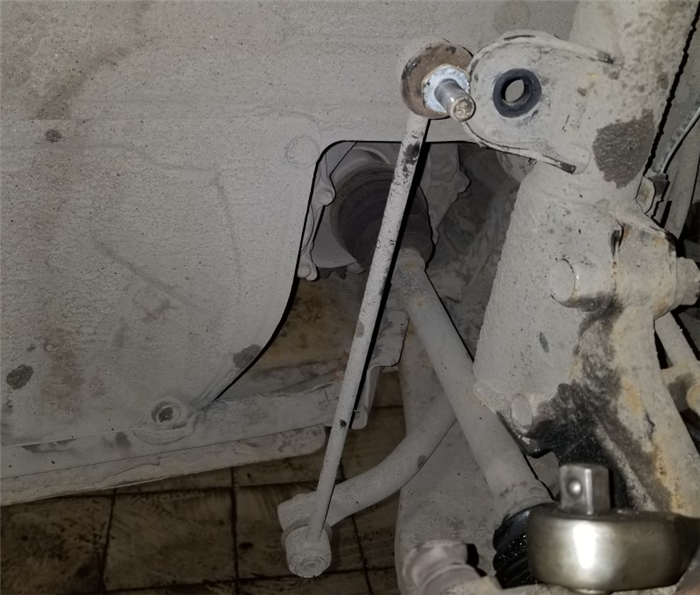

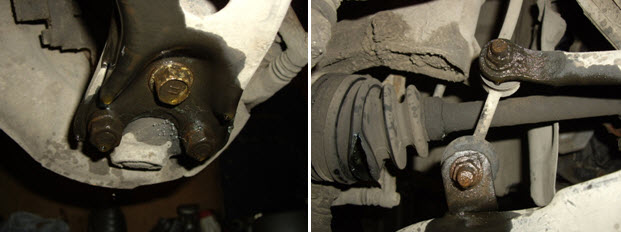

Можно отщелкнуть стойку стабилизатора, но это стоит делать только если машина вывешена двумя колесами, иначе стойка застрянет.

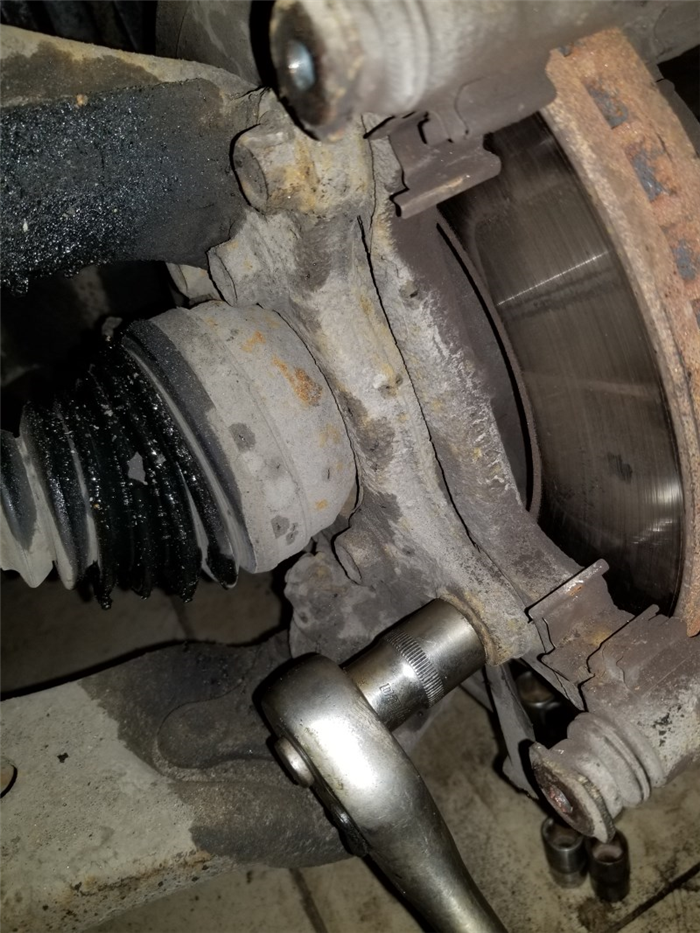

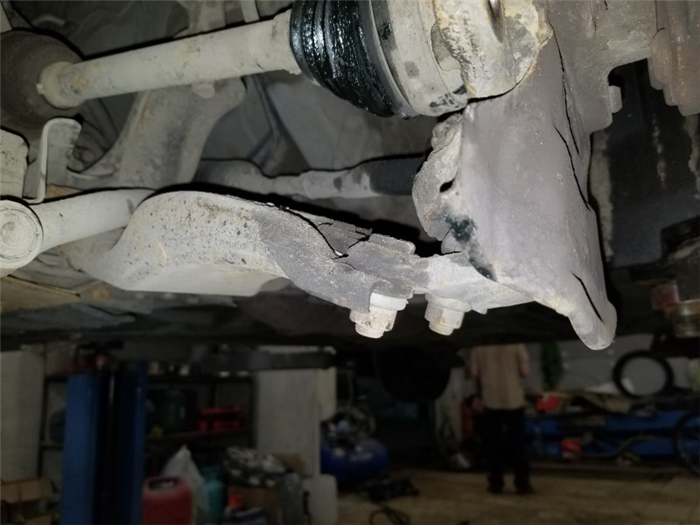

Дальше откручиваем шаровую опору от рычага — там две гайки и один болт снизу.

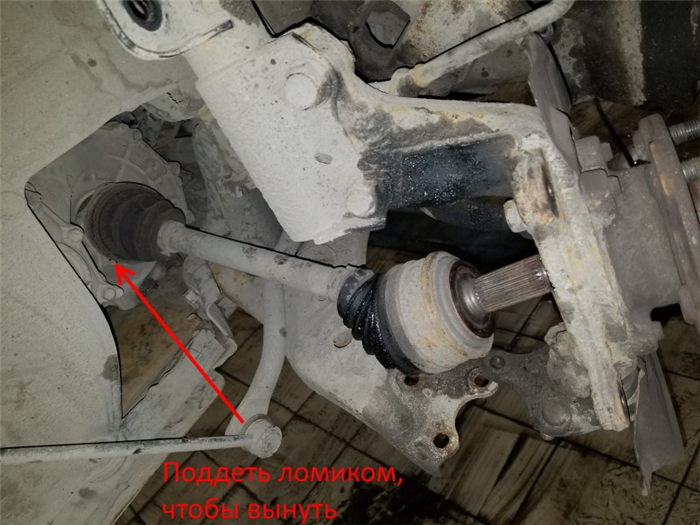

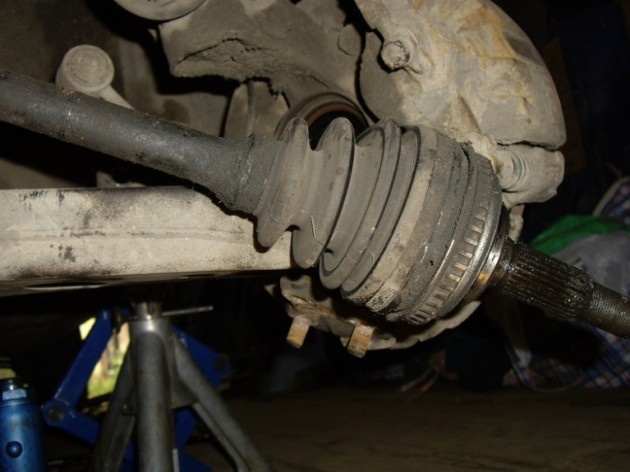

Вынимаем внешний ШРУС из кулака. Затем берем монтажную лопатку и отщелкиваем внутренний ШРУС.

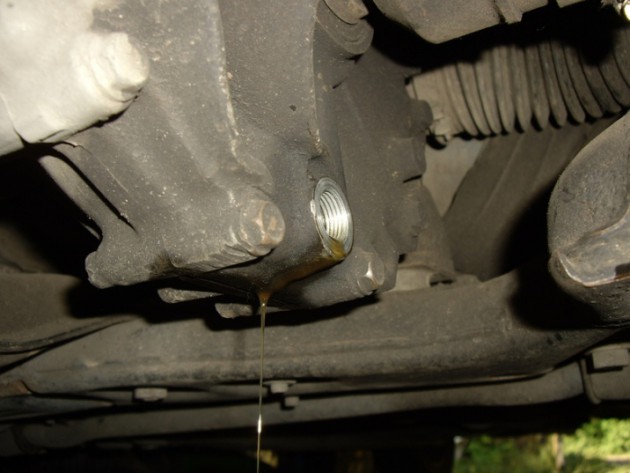

ВАЖНО! Как только вы извлечете внутренний ШРУС из коробки потечет масло. Приготовьте какую-нибудь плотную тряпку, чтобы заткнуть дырку. Подставьте тазик.

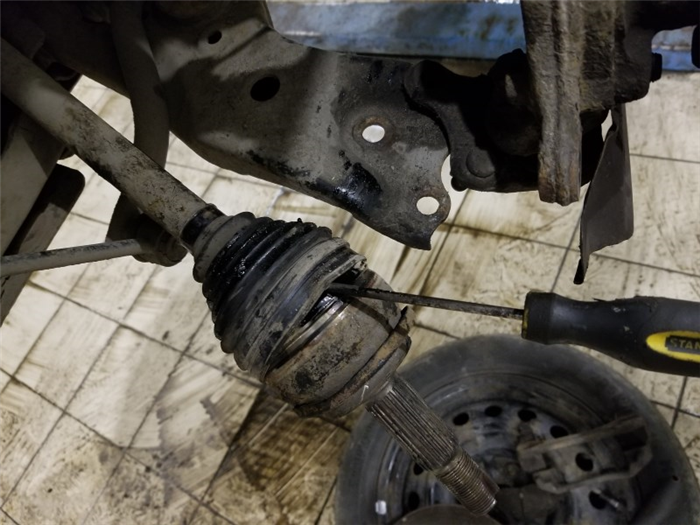

Разведите отверткой хомут. Если у вас проблемы со внешним пыльником, то на внешнем, если со внутренним, то на внутреннем.

Подковырни пыльник и снимаем.

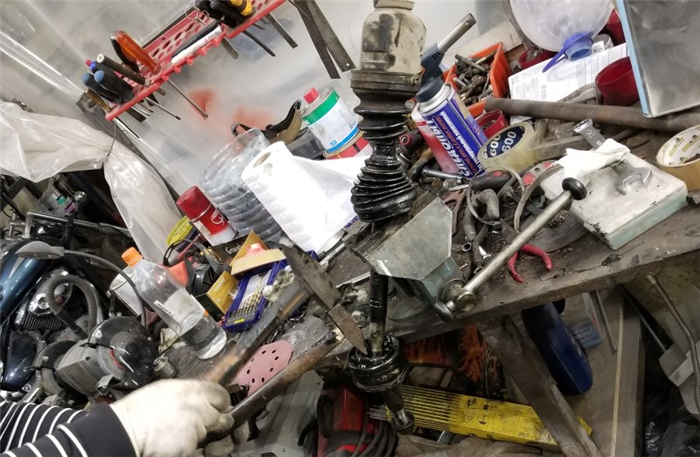

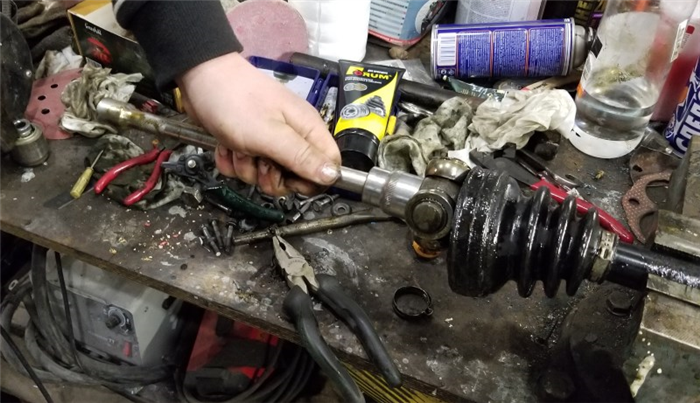

Если у нас проблема со внешним ШРУСом, то далее внешняя «граната» сбивается молотком со шлицов. ОДНАКО не всегда это удается сделать (как в нашем случае). Если вам нужно только пыльник сменить, не меняя самого ШРУСа и ШРУС не сбивается, то лучше зайдите со стороны внутренней «гранаты».

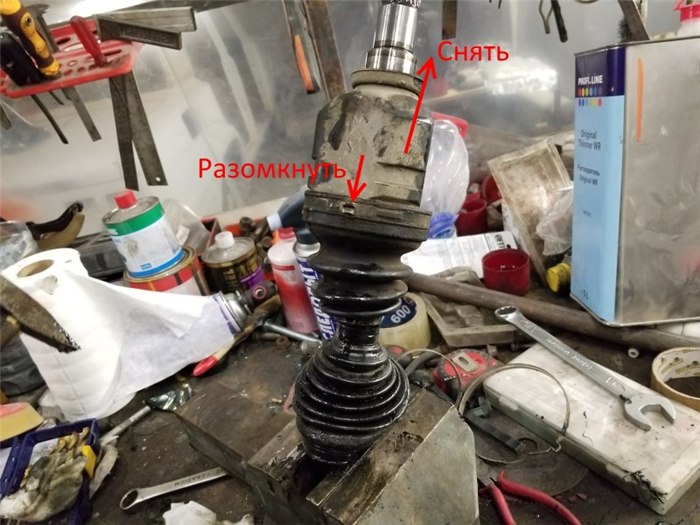

Размыкаем хомут, снимаем «гранату».

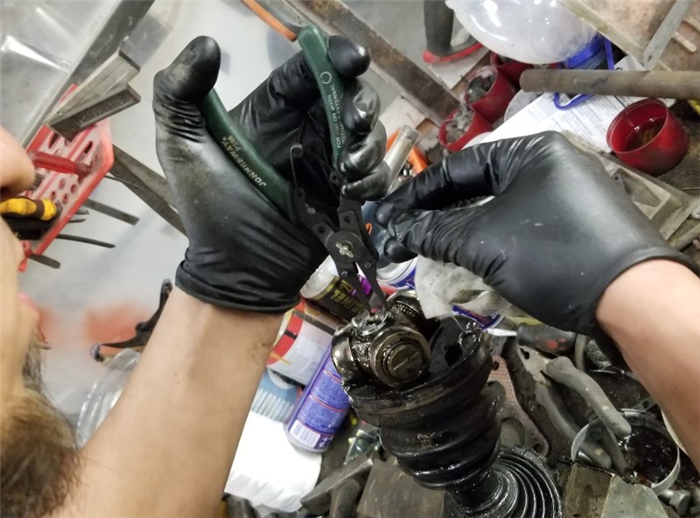

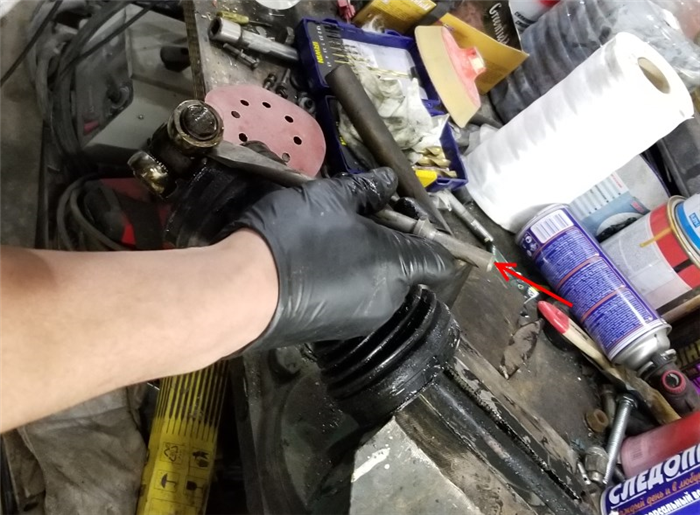

Разводим стопорную шайбу специальными клещами и снимаем.

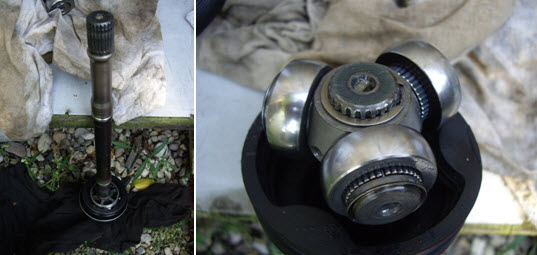

Сбиваем трипод. Благо это сделать проще.

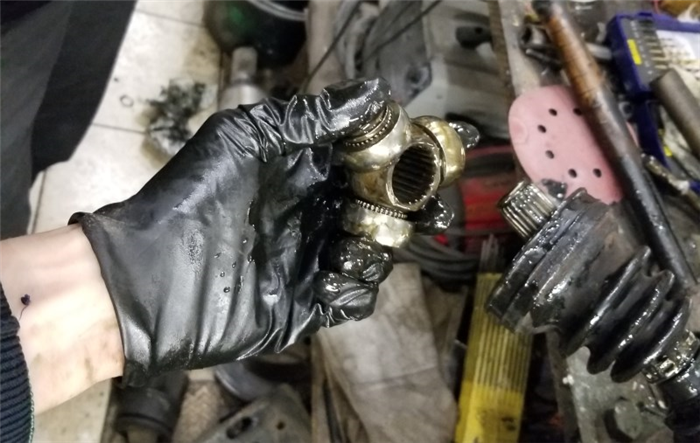

Вот он у нас в руках.

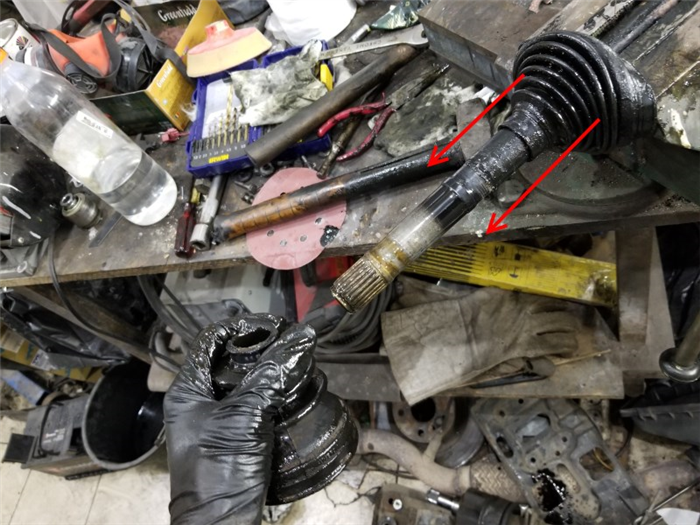

Стаскиваем пыльники, предварительно разомкнув хомуты.

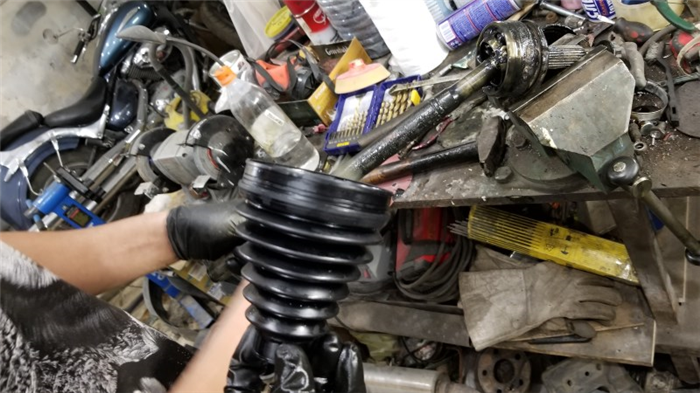

Берем новый пыльник. Надеваем.

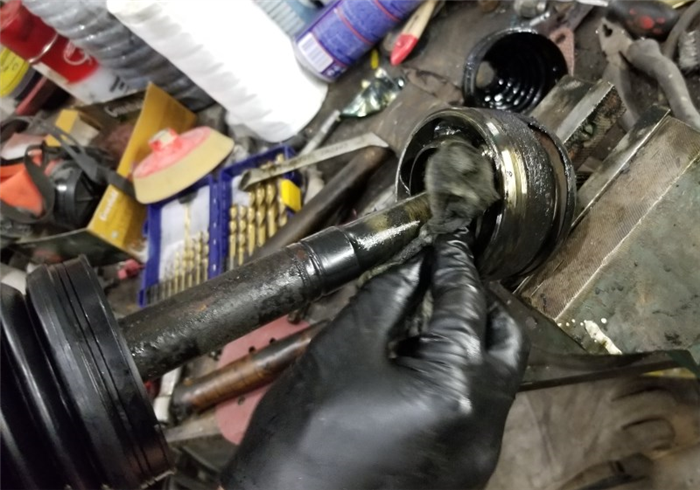

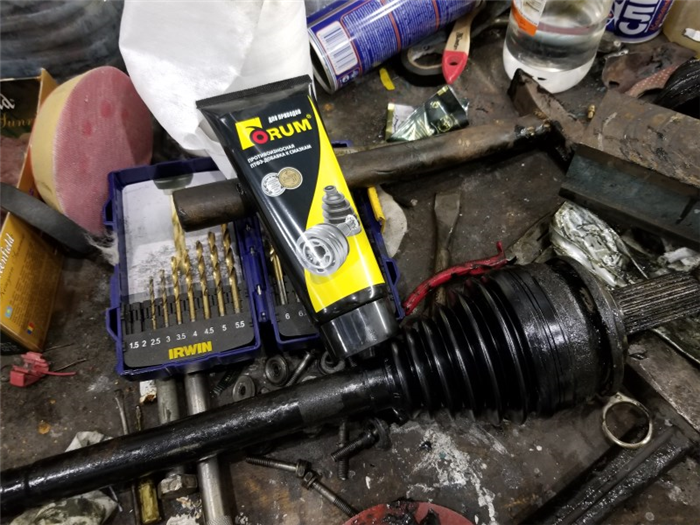

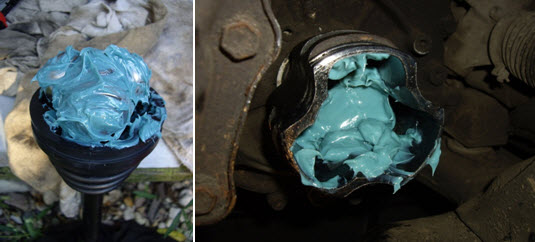

Прежде чем его полностью насадить вымываем старую смазку из ШРУСа. Затем набиваем его новой. Если есть возможность, то используйте противоизносную смазку ФОРУМ.

После того, как набили смазкой натягиваем пыльник.

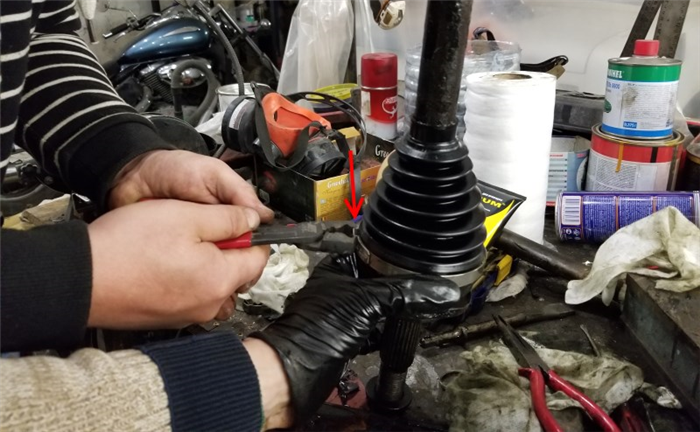

Затем специальными клещами закрываем надетый хомут.

Далее забиваем на место трипод и надеваем стопорную шайбу.

Ставим привод на место и собираем все, что разобрали.

ШРУС на Toyota Corolla 150

ШРУСы или шарниры равных угловых скоростей – это конструкционный элемент ходовой части транспортного средства, обеспечивающий передачу крутящего момента от двигателя при разных углах поворота колес относительно оси. Данные детали позволяют сохранить скорость автомобиля при вхождении в поворот, независимо от его радиуса и угла.

Во сколько обойдется ремонт ШРУСов на Королле Е150: будь на чеку!

Замена ШРУСов на Королле Е150 процедура довольно затратная, требующая приобретения новых комплектующих и массы расходного материала – кроме деталей потребуется купить пыльники, сайлентблоки, фиксирующие хомуты, техническое масло и смазку для гранат.

Во время выбора комплекта ШРУСов на Toyota Corolla E150 рекомендуется сверять артикулы комплектующих на совместимость с VIN-номером автомобиля, воспользовавшись программой поиска на официальном сайте производителя. Установка несовместимых деталей чревато снижением прочности ходовой и может спровоцировать аварийную ситуации на дороге.

Сальники ШРУСов на Toyota Corolla E150: что и когда менять?

Установка новых сальников на шарниры является неотъемлемой частью обслуживания ходовой части транспортного средства – пренебрежение заменой снижает эксплуатационный ресурс ШРУСов. Для замены, кроме новых сальников и смазки, потребуются торцовые головки на «30» и «13», а также шлицевая отвертка и молоток. Дабы заменить расходники на ШРУСах необходимо:

  1. Установить транспортное средство на подъемник или поддомкратить передок автомобиля;
  2. Слить масло с распределительной коробки;
  3. Далее потребуется снять правый привод и поддев наконечником отвертки извлечь сальники из гнезда картера и коробки;
  4. Затем смазываем новую деталь маслом и устанавливаем соответствующий хомут для фиксации, после чего устанавливаем сальник на место;
  5. Теперь устанавливаем привод и заливаем трансмиссионное масло.

Дабы не повредить новый сальник, устанавливать деталь рекомендуется также наконечником шлицевой отвертки, предварительно обмотав шлиц молярным скотчем или изолентой.

Неисправности с ШРУСами Toyota Corolla E150: распространенные проблемы

Несмотря на долгий эксплуатационный ресурс, ШРУСы часто выходят из строя ввиду попадания грязи и мелких абразивных части внутрь конструкции. Аварийное состояние ходовой автомобиля можно диагностировать по поведении транспортного средства – срочная замена комплектующих необходима в случае:

  • Излишней вибронагруженности машины – возможен сильный износ внешнего ШРУСА приводного колеса или вероятность механического стачивания роликов внутреннего шарнира. Исправить ситуацию можно путем замены внутреннего шарнира или ШРУСа в сборе;
  • Неуправляемости автомобиля – при крене или ведении машины с сторону вероятен сильный износ наружного ШРУСа или обоймы внутреннего;
  • Рывков во время разгона или ускорение – свидетельствует о неравномерной нагрузке на детали, что провоцирует люфт гранат. При возникновении данной ситуации заменить ШРУСы рекомендуется как можно быстрее;
  • Посторонних шумы при старте автомобиля – ситуация является признаком разболтовки ШРУСов, что требует замены комплектующих и восстановлении сход-развала колес;
  • Наличии подтеков или течи масла – наличие следов технологических жидкостей свидетельствует о износе резиновых пыльников или слабой фиксации крепящих хомутов;
  • Стуков при вхождении авто в повороты – сильный износ или деформация наружного ШРУСа, необходима срочная замена детали.
Читать еще:  Тойота чайзер 100 белый

Важно знать! Замена ШРУСов на Toyota Corolla E150 рекомендуема каждые 80 000 км пробега. При эксплуатации транспортного средства по дорогам с недостаточным качеством покрытия или при перевозках тяжелой поклажи замена конструкционного узла может понадобиться раньше.

Не стоит экономить и оттягивать время ремонтных работ – пренебрежение заменой ШРУСов чревато дорогостоящим ремонтом, а также снижением безопасности эксплуатации автомобиля.

Проверить ШРУСы на целостность можно при резком старте с места – в случае резкого хруста под капотом, рекомендуется перепроверить детали и при необходимости заменить новыми комплектующими. При замене ШРУСов также рекомендуется менять весь конструкционный узел, что увеличит прочностные качества связки и стабилизирует поведение автомобиля на дороге.

Как заменить ШРУСы на Toyota Corolla E150: подробная инструкция для всех и каждого!

Процедура замены ШРУСов характеризуется мелкой и кропотливой работой, однако свободно выполнима в домашних условиях. Для ремонта комплектующих потребуется 2-3 часа свободного времени, а также наличие пары узкогубцев, ножовки по металлу, воротка с мощной ручкой, шлицевой отвертки и молотка. Процедура замена ШРУСов выполняется по следующему алгоритму:

  • Для начала требуется загнать автомобиль на ровную поверхность, после чего поддомкратить и установить дополнительные упоры под лонжероны двигателя;
  • Далее необходимо обесточить электропитание автомобиля путем отсоединения клеммы с «минусом» аккумулятора;
  • Затем снимаем привод ведущей оси и начинаем демонтаж гранат, предварительно загнав привод в мощные тиски;

Обратите внимание! При замене данного конструкционного узла требуется извлечение из распределительной коробки приводного вала, для чего необходимо слить все масло с системы. При отсутствии загрязнения в технической жидкости, масло можно повторно использовать при условии слива в чистый и сухой резервуар.

  • Теперь необходимо демонтировать колесо и открутить ступичную гайку. Конструкционный узел откручивается накидным ключом на «30», при затруднительном проворачивании гайку рекомендуется обработать жидкостью WD-40 и демонтировать после раскисания – в противном случае можно сточить ключом грани;
  • Далее переходим к креплению стойки и откручиваем гаечным ключом на «19» фиксирующие болты поворотного кулака и отсоединяем стойку стабилизатора поперечной устойчивости;

Важно знать! При демонтаже фиксирующих узлов на стойке собьется сход-развал, что потребует восстановления калибровки на дилерском СТО.

  • При завершении подготовительных работ откроется доступ к приводу с внешним ШРУСом, который необходимо вывести вперед. Для этого потребуется проворачивая руль в разные стороны оббить конструкцию молотком, после чего деталь можно будет извлекать;

Обратите внимание! Обрабатывать данный конструкционный узел необходимо со всей осторожностью дабы не повредить резьбу. Оптимальным вариантом будет использование деревянного молотка или обмотав наконечник в мягкую ветошь.

  • Теперь вытаскиваем ось из ступицы и демонтируем с другой стороны внутренний ШРУС, слегка поддев деталь монтировкой;
  • Далее перед процедурой демонтажа шруса рекомендуется зафиксировать маркером расположение деталей, в частности стык вала с гранатой;
  • Затем отжимаем наконечником отвертки металлический хомут и монтируем съемник для демонтажа ШРУСов, после чего наживляем опорную гайку и ключом с трещоткой выдавливаем деталь. Снимаем съемник и достаем ШРУС постепенно вращая деталь в стороны;
  • Теперь с пыльников скручиваем фиксирующее кольцо и сбиваем с вала подшипники.

Детали готовы к замене новыми комплектующими. Процедура сборки ШРУСов и установки приводного вала осуществляется по данной инструкции в строго обратной последовательности. Перед сбором конструкционного узла рекомендуется промыть все детали от старой смазки и нанести слой состава, рекомендуемого фирмой-производителем.

Важно знать! При отсутствии необходимого сорта смазки, обработать деталь можно субстанцией на молибденовой основе, а вот использовать графитсодержащие смазки не рекомендуется.

После сборки комплектующих также желательно заменить пыльники и хомуты на новые. Также рекомендуется проверять целостность сальников ШРУСов и смазывать комплектующие каждые 3 месяца эксплуатации.

Как заменить шрус на Тойоте Королле?

Исключительно каждый автомобиль нуждается переодическом обслуживании своих основных узлов. К таковым относятся, двигатель, коробка передач, ходовая часть автомобиля и т.д. Существуют такие элементы, которые играют весьма активную роль при езде автомобиля и в опрееленный промежуток времени нуждаются в капитальном обслуивании, таковыми являются шрусы на Тойоте Королле. Данные детали обеспечивают передачу крутящего момента при различных углах, которые могут достигать 70 градусов относительно основной оси. Это своего рода шарнир, который не часто, но выходитиз строя. Он начинает хустеть из-за попавшей грязи и поэтому нуждается либо вкапитальном обслуживании, либо в полной замене. В данной статье мы поговорим и о том и о другом.

Немного подробнее о шрусах

Шарнир обеспечивающий передачу крутящего момента под различными углами. Его основным предназначением является передача момента на колеса. В автомобилестроении используется только для переднеприводных автомобилей, а именно таковыми и явояются наши Короллы. Шарниры достаточно быстро изнашиваются, особенно под влиянием окружающей среды и небрежной эксплуатацией автомобиля. Очень важно чтобы резинка плотно прикрывала сами шарниры, а также держали внутри себя всю смазку, предназначенной для увеличения срока службы детали.

Читать еще:  Автомобиль гибрид тойота приус

Чаще всего замена необходимо именно из-за разрыва резинки. Когда такекое происходит , вся смазка очень быстро вырабатывается, внутрь попадает грязь, которая достаточно быстро изнашивает шрусы. В таких моментах деталь требует полной замены. Однако, если вы заметили что ризинка полопалась или только порвалась, следует купить ремкомплект и поменять резинку, предварительно промыв, отполеровав и смазав саму деталь.

Замена шарнира равных углов скооростей на Тойоте Королле

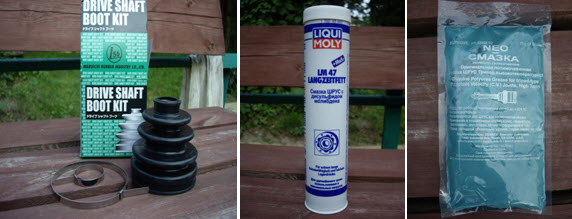

Перед тем как начать процедуру, мы расскажем, что нам потребовалось и сколько времени у нас это заняло. Для начала о запчастях, материалах и инструментах. Первым делом нам понадобился ремонтный комплект – резинка и металлическая вставка от фирмы 1-56 Maruichi, также потребуется специальная смазка – мы использовали NEO СМАЗКУ и Liqui Moly 47 Langzeitfett + MoS2. Также нам потребуется гараж – важно иметь среду с полным отсутствием пыли, а также набор инструментов, которые помогут разобрать автомобиль.

Итак, давайте приступим. У нас все началось с того, что лопнула резинка шруса. Мы решили пока не поздно заменить ее, однако если же вы хотите поставить новую деталь вам эта инструкция также поможет. Смотрим фото. Именно так и выглядела наша порванная резинка шруса.

Осмотрев внутреннюю резинку, а также обе на другой стороне автомобиля, мы решали, что нужно поменять их все сразу, чтобы в дальнейшем не было никаких проблем. Все резинки шруса в мелких трещинах и уже достаточно сильно износились.

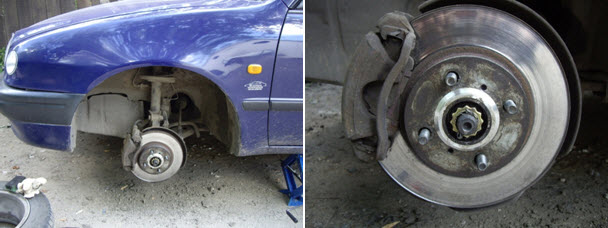

Первым делом нам требуется просто снять колесо, предварительно подняв на домкрате автомобиль спереди. Далее нам нужно снять шплинт и контролирующую шайбу. Сделать это не сложно, если имеется подходящий и удобный инструмент. Смотрим фото.

После того как звездочка была снята, давайте открутим гайку ступицы. Сделать это удобнее всего глубокой головкой на 30. Для удобства моно включить передачу или попросить кого-нибудь подержать педаль тормоза. Для легкого откручивания используем большой вороток, можно с дополнительным рычагом. На фотографии показана гайка, которую необходимо открутить.

Замену внешнего пыльника рекомендуется производить через снятие внутреннего, предварительно стянув с вала трипод. Для того чтобы снять приводной вал достаточно всего лишь наименее безболезненно для развала схождения, отвернуть шаровую опору от нижнего рычага – там две гайки и всего лишь один болт размером на 17., а также открутить и отсоединить стойку стабилизатора поперечной устойчивости (как ее в народе называют – косточка).

Для того чтобы дело пошло легче, мы обрабатываем все нужные нам болты специальной жидкостью – жидкий ключ, она поможет открутить даже самые присохшие болты и гайки. Нанеся жидкость необходимо некоторое время чтобы отмокнуть.

После того как жидкость сделала свое дело, а это 15-20 минут, мы беремся за ключи и начинаем откручивать нужные нам болты и гайки. Смотрим фото.

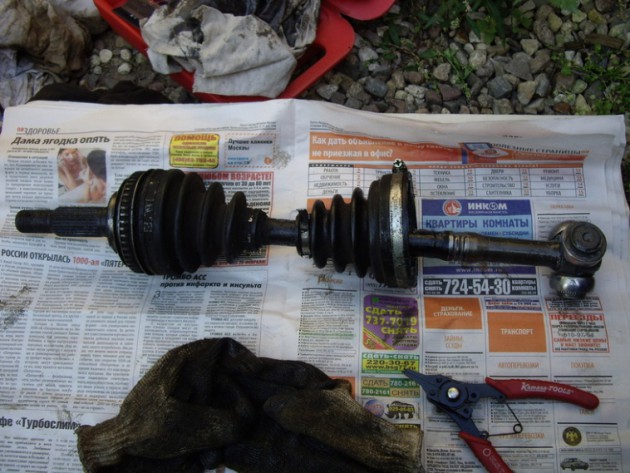

Сам приводной вал можно снять целиком, то есть вывести из ступицы внешний шарнир и выдернуть внутренний из коробки переключения передач. При этом важно не забыть слить трансмиссионное масло из самой коробки. Мы его предварительно слили.

А вот что касается того, чтоб выдернут внутреннюю гранату, то здесь у нас ничего не получилось, поэтому мы воспользовались вторым вариантом и сняли хомут, который фиксирует внутренний пыльник на гранате и вытащили вал с триподом. При таком развитии событий масло сливать не требуется, так как внутренняя граната остается в коробке.

Далее мы немного проворачиваем руль в ту сторону, с которой мы будем менять пыльники или сам шрус. Немного постукиваем деревянной киянкой по оси внешнего шруса. Это необходимо для того чтобы не повредить резьбу. И потихоньку вытаскиваем ось из ступицы, при этом оттягивая стойку чуть в сторону.

Далее снимаем хомут пыльника с внутренней стороны шрус, снимаем пыльник с гранаты и выводим трипод. Сделать это не сложно, смотрим фото.

Рекомендуется, конечно, сделать пометки, какой подшипник, в лунку какой гранаты должен попасть при обратной сборке. Итак, наш приводной вал снят.

Далее снимаем стопорные кольца и сбиваем с вала кольцо, удерживающее трипод с подшипниками.

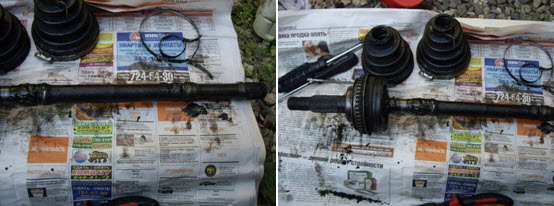

Далее снимаем внутренний пыльник, затем внешний.

После чего все чистим, смазываем и устанавливаем в обратном порядке, обратно заменив при этом пыльники на новые. Давайте просмотрим весь процесс на фотографиях. Чистим исключительно бензином, вытираем любой тряпкой без ворса, при чистке используем кисточку.

На этом процесс чистки и замены пыльников шрусов заканчивается. Как мы видим все очень легко и просто, то же самое мы сделали и на другой стороне. Если по каким либо причинам вы хотите поменять шрус полностью, покупайте все в сборе и устанавливайте его после этапа снятия приводного вала.
