Замена рулевой рейки тойота

Как сделать замену рулевой рейки — снятие и установка

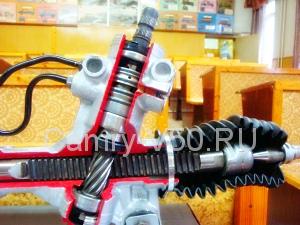

Механизм рулевой рейки

Искушенные опытом автолюбители знают, что подёргивание руля в автомобиле при движении по неровному дорожному полотну, сигнализирует о том, что требуется замена рулевой рейки. Нередко такой эффект сопровождается характерными стуками. Справиться с неисправностью можно двумя способами: делегировать сопутствующие заботы специалистам СТО или заняться всем лично.

Обратите внимание! Устройство рулевого управления – важнейший механизм в автомобиле, который не только позволяет корректировать движение транспортного средства в горизонтальном направлении, но и обеспечивает безопасность при езде.

И если вы не доверяете отечественным мастерам, а обратиться в специализированный центр обслуживания нет возможности, целесообразно заняться ремонтом рулевой рейки своими руками. В этом нет ничего сложного, если подходить к вопросу последовательно и с определенной теоретической базой. Ниже мы рассмотрим, каким образом это сделать эффективнее всего.

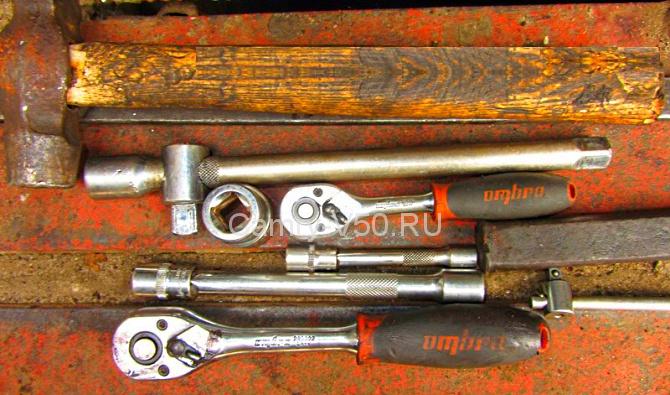

Какие инструменты потребуются для работ

Для того чтобы сменить вышедший из строя или плохо функционирующий механизм, необходимо заблаговременно подготовить определенный набор инструментов:

  • деревянные подпорки;
  • жидкий ключ;
  • тонкая отвёртка;
  • средний молоток;
  • набор торцевых ключей и комплект головок с трещоткой;
  • съёмник для наконечников.

Подготовительные мероприятия

Перед тем как что-либо поменять настоятельно рекомендуем ознакомиться с сервисным мануалом, где последовательно описан весь процесс и советы по его выполнению. Как правило, в первую очередь необходимо выполнить 3 шага:

  1. Машину следует установить на максимально ровный участок, а после этого заблокировать стояночный тормоз. Для фиксации транспортного средства под колеса необходимо подложить кирпичи.
  2. Руль устанавливается в нейтральное положение.
  3. Затем необходимо ослабить гайки колёс, причём делать это необходимо поочередно.

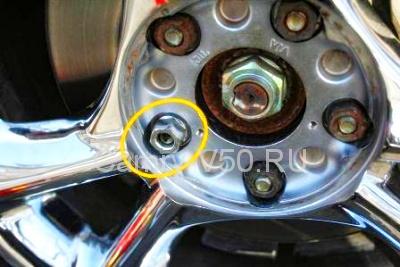

Ослабление колёсных гаек

Завершив предварительные работы, автомобиль ставят на домкрат и с одной из сторон снимают колесо. После чего машина опять опускается, но уже на подставленные деревянные опоры. Аналогичным образом следует снимать колёса и с другой стороны. Описанные шаги направлены в первую очередь на то, чтобы получить доступ к рулевым наконечникам, что в разы упростит снятие рулевой рейки.

Совет! Перед отвинчиванием болтов, они очищаются щёткой по металлу и обрабатываются WD-шкой.

Пока жидкая консистенция уничтожает ржавчину, имеет смысл заглянуть под капот и освободить зону для доступа к проблемному механизму. Для того чтобы снять рулевую рейку необходимо извлечь сирену сигнализации и газового адсорбера, предварительно отвинтив соответствующие клеммы. Извлеченные решения убираются, дабы не мешать.

Демонтаж наконечников

Специалисты акцентируют внимание на том, что очень часто рулевая рейка заменяется вместе с наконечниками. Они демонтируются при помощи обычного съёмника или выбиваются молотком. При помощи пассатижей вынимается шпонка из гайки крепления, после чего она откручивается.

Снимаем рулевые наконечники

Под резиновый уплотнитель следует вставить вилкообразное крепление, а верхнюю часть пальца завести на основание болта наконечника. Гайка съёмника подкручивается до максимума, а после молотком проводится удар по стоечному креплению, благодаря чему наконечник можно без проблем извлечь. Снятие и установка всех элементов должна проводиться предельно аккуратно.

Снятие рейки: пошаговая инструкция

Стопорный болт рулевого кардана

Как снять рулевую рейку, вне зависимости от модели автомобиля? Работы проводятся в 4 этапа.

  1. Крестовины крепления ослабляются (для доступа к ним следует заглянуть под тормозную педаль внутри салона автомобиля). Для его освобождения достаточно отвинтить всего 1 гайку, поскольку механизм крепления реализован по принципу хомута.
  2. Проводя восстановление или ремонт рулевой, необходимо вернуться в зону под капотом и при помощи рулевой освободить хомутные фиксаторы.
  3. Проделав простые манипуляции, рейка окончательно освобождается, достаточно просто снять ее: возьмитесь за основание корпуса обеими руками и начните аккуратно и медленно расшатывать, параллельно подтягивая ее к себе.

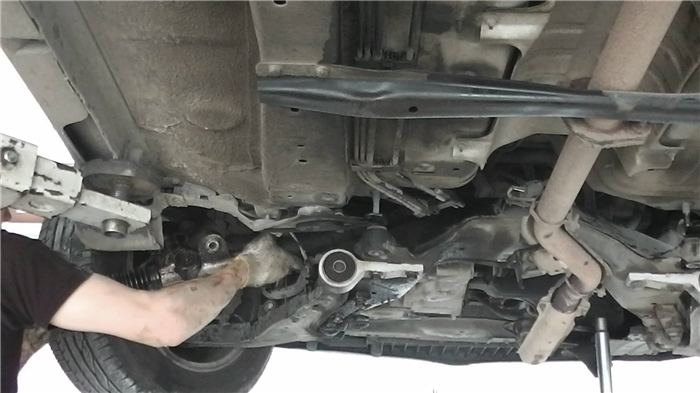

Производим снятие рейки

4.После отсоединения всех фиксаторов и креплений, необходимо вытащить рулевую рейку, воспользовавшись отверстием в арочном колесном пространстве: проверните ее сначала влево, а затем вправо (как получится), дабы в конструкционную выемку попал шлицевой вал.

Мастера рекомендуют проводить работы максимально аккуратно. Замена рулевой рейки не должна привести к повреждению электропроводки или топливного шланга. Без помощника здесь не обойтись. Установка новой рейки начинается исключительно по факту излечения старой.

Читать еще:  Toyota rav4 тест драйв видео

Свой процесс по монтажу нового механизма проводят в обратном порядке. При помощи графитовой смазки или обычного солидола обрабатываются посадочные участки шпилек, они же очищаются щёткой. Чтобы тяга в автомобиле не падала, открываются все заглушки в новой рейке, и они наполняются литолом.

Новая рейка рулевая

Рейку вращают вокруг своей оси, но плавно, дабы исключить вероятность повреждения проводки.

Обратите внимание! Без дополнительных рук помощника не обойтись при креплении рулевого «червяка» к шпицевой части. Один человек должен находиться в салоне и непосредственно соединять механизм с хомутом, а второй – направлять его снаружи.

Настоятельно рекомендуем посмотреть тематическое видео о собственноручном снятии рулевой рейки, представленное ниже.

фото о том как я снимал рулевую рейку

Опции темы
Поиск по теме

фото о том как я снимал рулевую рейку

Приступаем к разборке рейки.

1 ключом на 12 откручиваем возвратные трубки, при установке необходимо поменять уплотнительные резинки(любой тракторный магазин цена вопроса 50 рублей)
2 тем же ключом на 12 откручиваем корпус сия механизма и снимаем его (если необходимо поменять тефлоновые кольца, там есть стопорное кольцо снимаем его и меняем, там же есть уплотнительное резиновое кольцо)

3 чтобы вытащить распределительный вал необходимо открутить защитный колпачок ключ на 24 ( необходимо высверлить заводскую керновку (фиксацию), затем ключом на 17 нижнюю гайку распределительного вала и выкручивая против часовой стрелки достаем его
И тут обнаружилась причина «тугого руля» не посаженный на место сальник. При установке корпуса обратно не доставая распределительный вал из рейки сальник не садится примерно 2-3 мм на место и жижа уже не того давления и т.п. Плюс ко всему вместе смазки на червячной паре обнаружилась жижа гура, а ее там не должно быть.

Ставим сальник обратно (если необходимо меняем),
герметим прокладку или то что от нее осталось и собираем в обратном порядке. Прокачиваем систему и радуемся. После установки сальника на место у меня проблемы исчезли значит он и был причиной «тугого руля».Огромное спасибо что дочитали столько много букв, просьба сильно не бить это первый мой отчет. Извиняюсь что на две части разбил но больше 12 вложений не получается.
Надеюсь для кого-нибудь отчет будет полезен.

Приступаем к разборке рейки.

1 ключом на 12 откручиваем возвратные трубки, при установке необходимо поменять уплотнительные резинки(любой тракторный магазин цена вопроса 50 рублей)
2 тем же ключом на 12 откручиваем корпус сия механизма и снимаем его (если необходимо поменять тефлоновые кольца, там есть стопорное кольцо снимаем его и меняем, там же есть уплотнительное резиновое кольцо)

3 чтобы вытащить распределительный вал необходимо открутить защитный колпачок ключ на 24 ( необходимо высверлить заводскую керновку (фиксацию), затем ключом на 17 нижнюю гайку распределительного вала и выкручивая против часовой стрелки достаем его
И тут обнаружилась причина «тугого руля» не посаженный на место сальник. При установке корпуса обратно не доставая распределительный вал из рейки сальник не садится примерно 2-3 мм на место и жижа уже не того давления и т.п. Плюс ко всему вместе смазки на червячной паре обнаружилась жижа гура, а ее там не должно быть.

Ставим сальник обратно (если необходимо меняем),
герметим прокладку или то что от нее осталось и собираем в обратном порядке. Прокачиваем систему и радуемся. После установки сальника на место у меня проблемы исчезли значит он и был причиной «тугого руля».Огромное спасибо что дочитали столько много букв, просьба сильно не бить это первый мой отчет. Извиняюсь что на две части разбил но больше 12 вложений не получается.
Надеюсь для кого-нибудь отчет будет полезен.

Как правильно снять рулевую рейку самостоятельно

Актуальным вопросом для многих автолюбителей является то, как снять рулевую рейку. И это не удивительно, ведь она является одним из важнейших механизмов машины. От нее в основном и зависит то, как будет управляться транспортное средство. Поэтому нужно следить и поддерживать ее в хорошем состоянии.

О выходе из строя данного механизма говорит ряд факторов, но наиболее популярными являются: характерный шум, появляется люфт, под машиной возникают масляные пятна. Если вы заметили это, то необходимо в кратчайшие сроки предпринять необходимые меры. Одним из способов ремонта является замена рейки. Однако прежде чем заменить рулевую рейку нужно правильно ее снять.

Читать еще:  Что нужно чтобы пройти комиссию

Что нужно для снятия рейки

Прежде чем начинать работу, следует соответствующе к ней подготовиться. Вам потребуются:

  1. Набор ключей.
  2. Съемник наконечников.
  3. Подпорки из дерева.
  4. Ветошь.
  5. Жидкий ключ.
  6. Молоток.
  7. Отвертка (тонкая).
  8. Домкрат.

Как только Вы подготовили требуемые инструменты, можно начинать работу.

Подготовка к снятию рулевой рейки

Предварительно следует зафиксировать транспортное средство, поставить его на стояночный тормоз. Для большей надежности лучше подставить под задние колеса упоры. После того, как машина надежно зафиксирована, нужно:

  • выставить руль в нейтральное положение;
  • ослабить гайки на колесах;
  • взять домкрат и приподнять одну сторону транспортного средства;
  • снять колесо, установив опоры под машину.

Ту же процедуру выполняем и с другой стороны. В результате этих шагов Вы сможете полностью открыть доступ к наконечникам, что сделает снятие механизма существенно проще.

Порядок демонтажа рейки

Для начала нужно выяснить какой у Вас реечный механизм:

  • с гидроусилителем;
  • с электроусилителем;
  • механический.

От этого будут зависеть последующие действия. Для механической рулевой рейки прежде чем начать отсоединять наконечники, необходимо почистить сами болты от загрязнений. Для этого подойдет металлическая щетка и раствор WD.

Вначале в процессе снятия рейки будут создавать помехи и затруднения адсорбер газов и сирена сигнализации, если она у Вас присутствует. Следует аккуратно отсоединить клеммы и отодвинуть их. Выбиваем рулевые наконечники при помощи съемника или обычного молотка.

Теперь начинаем снимать сам механизм:

  • нужно ослабить крепления крестовины. Оно находится в салоне автомобиля под педалью тормоза. Потребуется убрать коврик и поднять обшивку. Так Вы сможете избежать каких-либо сложностей во время работы. Внутренне крепление изготовлено в виде хомута, который имеет маленькие шлицы, чтобы его освободить, необходимо открутить 1 гайку;
  • переходим к капоту. Тут нужно будет открутить гайки, закрепляющие хомуты рулевой;
  • рейка освобождена, теперь можно просто снять ее. Берем корпус и с осторожностью тянем. Если это не представляется возможным, то возможно прикипело шлицевое соединение. В этой ситуации нужно легонько стукнуть молоточком по нему;
  • освободив механизм от креплений, вытаскиваем его через проем колеса. Для этого нужно повернуть ее вправо или влево, чтобы шлицевой вал прошел в полученное свободное пространство.

Важно: Вытаскивайте рейку с большим вниманием, чтобы не допустить возникновения каких-либо повреждений топливного шланга или электропроводки.

В случае, когда установлен ГУР, нужно удалить жидкость из бачка и слить остатки через трубки высокого давления, после чего отсоединить и их. Отсоединить все датчики и снять муфту.

Когда установлен ЭУР просто снять клемму минус с аккумулятора до того, как начать работы (после этот механизм с ЭУР снимается стандартно).

Рулевая рейка снимается примерно одинаково на всех марках транспортных средствах с различными усилителями руля. Для того, чтобы снять рулевую рейку нужно обладать временем, инструментами и небольшими навыками автомеханика. Если Вы не уверены в своих силах, лучше отвезти машину в автосервис.

Замена рулевой рейки тойота

© Алексей, 62
toyota-club.net
Jul 2018

Замена втулки рулевой рейки на Toyota Rush 2006 г. (без снятия рейки)

Стук рулевой рейки возникает при износе втулки, расположенной с левой стороны по ходу движения (у праворульных машин). Такая проблема существует и у Daihatsu BeGo, у обоих машин электрический усилитель руля. Стук слышен при движении по разбитой гравийной дороге, по асфальтовой с ямами. При этом возникает ощущение, что уже износились втулки и стойки стабилизатора поперечной устойчивости, рулевые наконечники и тяги, рулевые карданчики. Если рукой ухватиться за левую рулевую тягу вблизи вала рулевой рейки и покачать, то отчётливо слышен стук. Это одна из болезней данного автомобиля. Ничего страшного нет, на безопасность это не влияет, вызывает только дискомфорт. Проблема устранения дефекта в том, что не существует у производителя в каталоге этой детали, ремонт рейки не предусмотрен. А вот у гидрорейки ремонт возможен.

При ремонте пользовался информацией с форума териос2, сайта reika.pro статья «Ремонт рулевой рейки Toyota Rush» и видео «Замена втулки на Toyota bb2». Решено было рейку не демонтировать, попробовать добраться, сняв колесо.

Ремонт производил один, снял оба передних колеса и отсоединил рулевые тяги от наконечников, предварительно поставив метки. Тем более собрался менять пыльники рулевых тяг. Без колёс и тяг в крайних положениях руль остаётся, а в другом случае чуть-чуть возвращается и при работе вал мешает. Для снятия тяг ключи на 13 и 22. Сразу возник вопрос про количество оборотов руля и запаса оборотов спирального провода SRS, или как проще говорят «улитки». У руля, при отсоединённых тягах, число оборотов в одну сторону составляет 2 и 1/3 оборотов. У «улитки» по легионовской книге (раздел про SRS) 3 оборота. Посмотрел фото «улиток» на Rush, везде указано 6 оборотов, т.е. по 3 влево и вправо. Ничего не повредится.

Читать еще:  Тюнинг салона тойота камри v50

Вывернул руль влево полностью. Машину заводить не нужно. Снимаем рулевую тягу. Нужны ключи рожковые на 22 и на 30, на 22 желательно тонкий, без «губок». Если нет, то годится разводной с гладким захватом, он немного на конус, который пройдёт в лыски на валу рейки, и обычный газовый ключ, которым варварским методом зажимает обойму шарнира. Достаточно стронуть шарнир, дальше пойдёт от руки.

Выкрутил руль полностью вправо. Видим стопорную шайбу. Для снятия необходимо выдвинуть вал рейки поближе, что бы он не доходил до шайбы изнутри миллиметров 5. Теперь между валом и шайбой диаметрально вкручиваются саморезы. Я использовал короткие, главное, что бы после вкручивания шляпка была снаружи, выходила за габариты стопорного кольца. Теперь медленно крутим руль влево и ходим смотрим результат и доворачиваем. Шайба снимется без труда.

Опять руль вправо полностью. Видим втулку. У меня серая была. Оказывается существует 4 разновидности втулок. На ранних годах встречаются 2. Отличия их в том, что у одной есть усики, а у другой нет. Безусая вынимается аналогично стопорному кольцу, а с усиками придётся помучиться. У меня оказалась с усиками, обнаружил это поочерёдно двигаясь по окружности и отгибая шлицевой отвёрткой край втулки.

Потом места с усиками нужно постараться вытянуть из канавки, усик сидит в ней и фиксирует втулку от продольного перемещения. Я это делал шлицевой отвёрткой и маленькими пассатижами с загнутыми губками. Отвёрткой поддел, ухватился пассатижами и вытягиваешь на себя, потом пассатижи соскальзывают. Так со всеми остальными. Достаточно, чтобы усики вышли из канавки. Есть другой вариант – отрезать их, но как подлезть туда с инструментом.

Можно попытаться пассатижами выдернуть втулку окончательно, но я делал по-другому. Вкручиваем диаметрально противоположно два самореза между валом и втулкой. Крутим медленно руль влево и ходим контролируем процесс. Втулка обязательно вытолкнется валом.

Из опыта форумов используем ВАЗовскую втулку 2110-3401022. Вот такую (на фото слева).

В более поздних версиях реек Toyota использует втулку на фото справа.

Имеются отличия, но по размерам подходит. Необходимо доработать усики. Спиливаются по высоте, что бы остался 1 мм, и по ширине заужаем на 1/3 от начальной ширины. Можно в процессе доработки примерять, вставляя втулку задом наперёд, т.е. частью с резиновыми кольцами наружу, а не засовывать их в рейку. Посадочный диаметр на вал не нужно дорабатывать, посадка правильная. Ещё нужно снять фаску с внутренней стороны куда зайдёт вал. Фаску делал ножом.

Теперь нужно из пластиковой бутылки, или блистера вырезать прямоугольник со следующими сторонами: одной, равной не менее двойной длины втулки и другой, позволяющей обернуть втулку вокруг с нахлёстом. У меня был кусок 80мм х 170мм, нахлёст большой, но отрезать не стал. Дальше смазал очищенное посадочное место в рулевой рейке, втулку и вал DEXRON II (используется в автоматах старых). Был он у меня. Можно и другой смазкой. Потом скручиваем пластик в трубочку и вставляем до упора в рейку, там внутри есть буртик. Потом заталкиваем втулку, продвигаем внутрь, вытаскиваем трубочку пассатижами, руки будут скользить, придерживая втулку. Потом отвёрткой выставляем втулку внутри рейки так, что бы не было перекоса и усики встали в канавку. Затем медленно выкручиваем руль влево и ходим смотрим нет ли перекоса.

Смазываем смазкой стопорную шайбу, устанавливаем на место, вручную прикручиваем рулевую тягу, вращаем руль вправо потихоньку до упора, тем самым запрессовывая стопорную шайбу. Проверяем ход рулевой рейки. Всё должно легко крутиться. Рукой проверяем отсутствие люфта вала в рейке.

Затягиваем рулевую тягу на рейке. Устанавливаем новые пыльники. Я использовал SAT ST-45535-52040. Они пластиковые. Рекомендуют на канавку под посадочное место пыльника на рейке надеть дополнительно кольцо, вырезанное из велосипедной камеры, ширина 10 мм. Камеры у меня не было, поэтому использовал подходящую часть от сменённого пыльника. Стяжки применил пластиковые, а те, что в комплекте, использовать затруднительно из-за ограниченного пространства. Прикрутил тяги по меткам, поставил колёса. Проехал, стука нет.
