Как выбрать, отремонтировать и установить коленвал на ВАЗ 2106

Двигатель внутреннего сгорания невозможно представить без коленчатого вала, поскольку именно эта деталь позволяет сдвинуть транспортное средство с места. Поршни характеризуются только поступательным движением, а для трансмиссии необходим крутящий момент, который удаётся получить благодаря коленвалу. Со временем механизм изнашивается и требует проведения ремонтных работ. Поэтому важно знать, что и в какой последовательности нужно делать, какие инструменты использовать.

Для чего нужен коленвал в двигателе ВАЗ 2106

Коленчатый вал (коленвал) — важная деталь кривошипно-шатунного механизма любого двигателя. Работа узла направлена на преобразование энергии сгорающих газов в механическую энергию.

Описание коленвала ВАЗ 2106

Коленвал имеет довольно сложную конструкцию, с расположенными на одной оси шатунными шейками, которые соединяются посредством специальных щёк. Количество шатунных шеек на двигателе ВАЗ 2106 равно четырём, что соответствует числу цилиндров. Шатуны обеспечивают соединение шеек на валу с поршнями, в результате чего совершаются возвратно-поступательные движения.

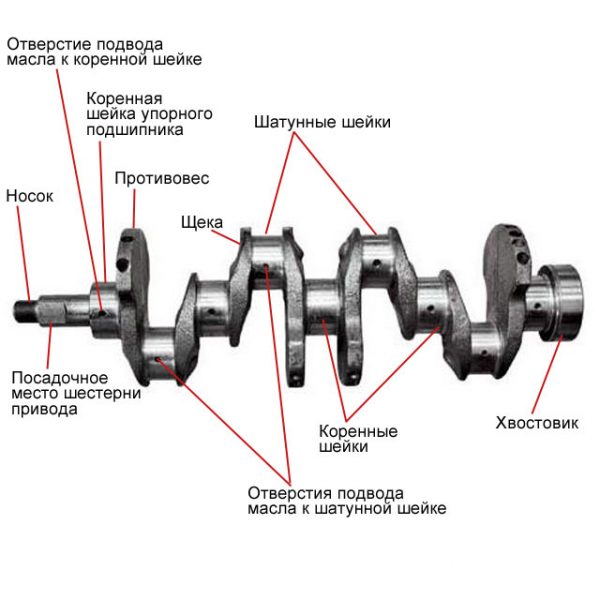

Рассмотрим основные элементы коленчатого вала:

Коренные шейки — являются опорной частью вала и устанавливаются на коренных вкладышах (расположены в картере мотора).
Шатунные шейки. Эта часть предназначена для соединения коленвала с шатунами. Шатунные шейки, в отличие от коренных, имеют постоянное смещение в стороны.
Щёки — деталь, обеспечивающая соединение двух типов шеек вала.
Противовесы — элемент, уравновешивающий вес шатунов и поршней.
Передняя часть вала — часть, на которую насаживается шкив и шестерня механизма газораспределения.
Задняя часть. К ней крепится маховик.

Спереди и сзади коленвала установлены уплотнители — сальники, которые предотвращают выход масла наружу. Весь механизм коленчатого вала вращается благодаря специальным подшипникам скольжения (вкладышам). Эта деталь представляет собой тонкую стальную пластину, которая покрыта материалом с низким коэффициентов трения. Чтобы вал не смещался по оси, используется упорный подшипник. В качестве материала при изготовлении коленчатого вала используется углеродистая или легированная сталь, а также модифицированный чугун, а сам процесс производства осуществляется методом литья или штамповки.

Коленвал силового агрегата имеет сложное устройство, но при этом принцип его работы довольно прост. В цилиндрах двигателя происходит воспламенение и сгорание топливно-воздушной смеси, в результате чего выделяются газы. В ходе расширения газы оказывают воздействие на поршни, что приводит к совершению поступательных движений. Механическая энергия от поршневых элементов передаётся шатунам, которые соединяются с ними через втулку и поршневой палец.

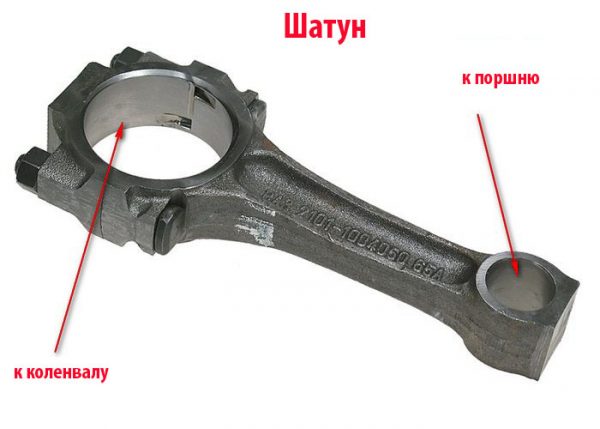

Такой элемент, как шатун, соединяется с шейкой коленвала с помощью вкладыша. Как результат, поступательное движение поршня преобразуется во вращение коленчатого вала. Когда вал совершает пол-оборота (проворачивается на 180˚), шатунная шейка движется обратно, тем самым обеспечивая возврат поршня. В дальнейшем происходит повторение циклов.

Не менее важным в работе коленвала является процесс смазывания трущихся поверхностей, к которым относятся шатунные и коренные шейки. Важно знать и помнить, что подача смазки к валу происходит под давлением, которое создаётся масляным насосом. На каждую коренную шейку масло подводится отдельно от общей системы смазки. На шейки шатунов смазывающее вещество подаётся через специальные каналы, которые расположены в коренных шейках.

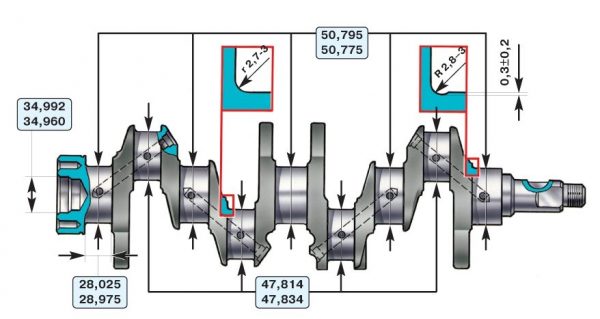

Размеры шеек

Коренные и шатунные шейки по мере эксплуатации двигателя изнашиваются, что приводит к нарушению правильной работы силового агрегата. Кроме этого, износ может быть связан с разного рода неполадками двигателя. К таковым относятся:

низкое давление в системе смазки;
малый уровень масла в картере;
перегрев мотора, что приводит к разжижению масла;
низкое качество смазки;
сильный засор масляного фильтра.

Перечисленные нюансы приводят к повреждению поверхности шеек вала, что говорит о необходимости ремонта либо замены узла. Чтобы оценить износ шеек, необходимо знать их размеры, которые приведены в таблице.

Как установить вкладыши на ваз 2106

Ремонт и установка коленвала в автомобиле ВАЗ 2106 своими руками

Если понизилось давление в системе смазки или появились глухие шумы при работе двигателя ВАЗ 2106, причина может быть в неисправном коленчатом вале. В статье рассматриваются причины неисправностей, а также как поменять коленвал ВАЗ 2106. Кроме того, прилагается видео, на котором демонстрируется частичная сборка двигателя ВАЗ с установкой коленчатого вала.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

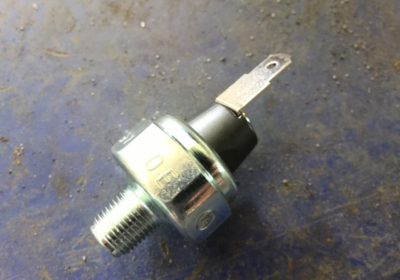

при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

Снимаем деталь с ВАЗ 2106 для осмотра

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Коренные подшипники на ВАЗ 2106

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

набор ключей;
набор отверток;
микрометр;
расходные материалы (вкладыши, сальники, полукольца);
динамометрический ключ.

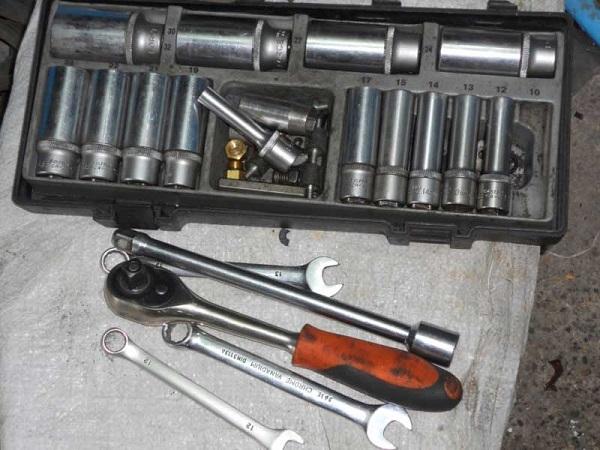

Набор инструментов для ремонта

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер – 0,15 мм, для шатунных – 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Читать еще: Предохранители ваз 2131 карбюратор

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Этапы

Установка коленчатого вала на ВАЗ 2106 производится в следующей последовательности:

Сначала запрессовывается опорный подшипник первичного вала.
Далее надо установить новые вкладыши. Коренные вкладыши устанавливаются необходимого ремонтного размера. Шатунные одинакового размера, поэтому взаимозаменяемы. При установке нужно следить за тем, чтобы не перепутать вкладыши Шатунные вкладыши меньше коренных по диаметру и не имеют кольцевых канавок.
Затем нужно вмонтировать упорные полукольца в постель 5-го коренного подшипника. При этом канавки должны быть направлены к коленчатому валу. Полукольца подбираются согласно допускам.

Замена изношенных деталей

Коренные и шатунные шейки нужно смазать моторным маслом.

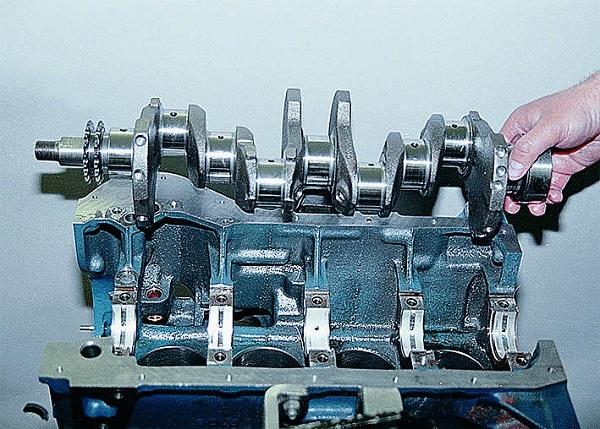

Теперь коленвал следует уложить в блок.

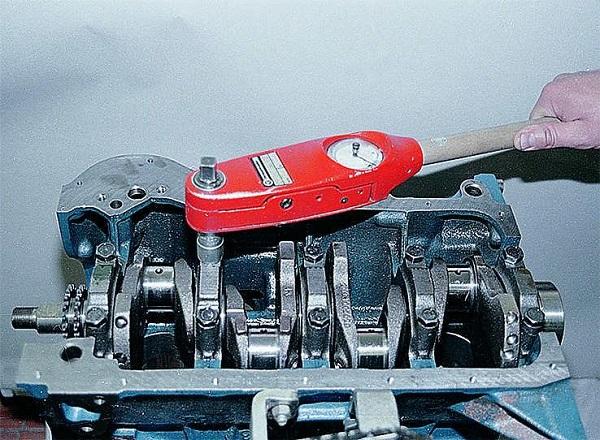

По меткам устанавливаются крышки подшипников. Поверхность подшипников и шеек следует хорошо вытереть чистой ветошью. При установке крышек нужно следить, чтобы стрелки, нанесенные на них, были направлены вперед по силовому агрегату. Болты крепления нужно подмазать моторным маслом и затянуть с моментом 68-84 Нм.

Далее монтируются шатунные вкладыши и крепятся шатуны. Момент затягивания не должен превышать 54 Нм.

Проверяем вращение коленчатого вала, он должен вращаться свободно, легко без люфтов и заеданий.

Затем нужно установить задний сальник коленчатого вала.

Далее на блок устанавливается поддон картера двигателя.

При шлифовке в любом случае необходима замена переднего сальника. Его нужно устанавливать на блок вместе с крышкой.

Затянув переднюю крышку, можно устанавливать шкив коленвала.

Затем на силовой агрегат устанавливается промежуточный вал, детали ГРМ и ГБЦ.

Затем нужно отрегулировать натяжение цепи.

Далее устанавливаются метки на распредвале и коленвале.

Затем монтируются оставшиеся детали и узлы двигателя.

После установки ремня генератора необходимо отрегулировать его натяжение.

На последнем этапе устанавливается и регулируется зажигание.

При установке прокладок следует использовать герметик, чтобы обеспечить надежную герметизацию и исключить протекание рабочих жидкостей при дальнейшей эксплуатации автомобиля.

После окончательной сборки нужно завести двигатель и проверить его работоспособность.

Таким образом, ремонт коленвала на ВАЗ 2106 может выполнить даже водитель с небольшим опытом ремонтных работ, при этом значительно можно сэкономить на услугах автосервиса.

Видео «Сборка двигателя классического автомобиля ВАЗ»

В этом видео демонтируется процедура сборки двигателя на вазовской классике, в том числе и установка коленвала.

Как выбрать, отремонтировать и установить коленвал на ВАЗ 2106

Для чего нужен коленвал в двигателе ВАЗ 2106

Описание коленвала ВАЗ 2106

Рассмотрим основные элементы коленчатого вала:

Коренные шейки — являются опорной частью вала и устанавливаются на коренных вкладышах (расположены в картере мотора).
Шатунные шейки. Эта часть предназначена для соединения коленвала с шатунами. Шатунные шейки, в отличие от коренных, имеют постоянное смещение в стороны.
Щёки — деталь, обеспечивающая соединение двух типов шеек вала.
Противовесы — элемент, уравновешивающий вес шатунов и поршней.
Передняя часть вала — часть, на которую насаживается шкив и шестерня механизма газораспределения.
Задняя часть. К ней крепится маховик.

Размеры шеек

низкое давление в системе смазки;
малый уровень масла в картере;
перегрев мотора, что приводит к разжижению масла;
низкое качество смазки;
сильный засор масляного фильтра.

3.22. Замена вкладышей коленчатого вала

Снимаем капот (см. Замена капота) и аккумуляторную батарею.
Сливаем масло (см. Замена масла).
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем радиатор вместе с термостатом (см. Замена радиатора и Замена термостата).
Снимаем карбюратор (см. Замена карбюратора).
Снимаем топливный насос (см. Замена топливного насоса).
Снимаем распределитель зажигания (см. Замена распределителя зажигания).
Зарисовав порядок подсоединения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см. Замена прокладки головки блока цилиндров).
Снимаем генератор (см. Снятие генератора).
Снимаем стартер (см. Замена стартера).
Снимаем насос охлаждающей жидкости (см. Замена насоса охлаждающей жидкости).
Отворачиваем верхние либо нижние гайки крепления подушки опоры двигателя (см. Замена подушки опоры двигателя).
Отворачиваем болты крепления к двигателю картера сцепления.

Закрепляем тросы подъемного устройства на блоке и приподнимаем его. Установив домкрат под коробку передач и слегка покачивая блок, разъединяем блок и картер сцепления.

Устанавливаем блок цилиндров на стенд.
Снимаем сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления).
Снимаем шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см. Замена цепи привода распределительного вала).
Снимаем валик привода вспомогательных агрегатов (см. Замена валика привода вспомогательных агрегатов).
Снимаем маховик и держатель задней манжеты коленчатого вала (см. Замена задней манжеты коленчатого вала).

Ключом «на 10» отворачиваем четырнадцать болтов крепления поддона картера к блоку цилиндров.

. и снимаем его вместе с уплотнительной прокладкой.

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна.

. и снимаем крышку шатуна.

Упираясь деревянной ручкой молотка в шатун, выталкиваем поршень из цилиндра.

Аналогично вынимаем остальные три поршня.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Таким же образом снимаем остальные четыре крышки коренных подшипников. На них нанесены метки, соответствующие их порядковому номеру (счет от носка коленчатого вала). На последней (пятой) крышке выбиты две метки, разнесенные по краям.

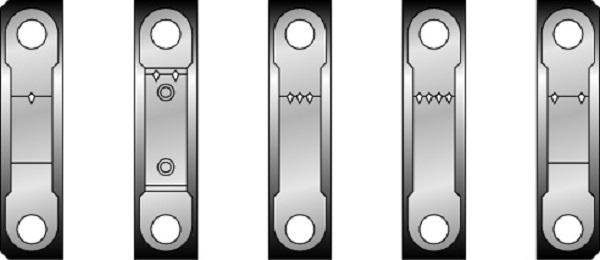

Метки на крышках коренных подшипников.

Снимаем коленчатый вал.

Из проточек постели пятого коренного подшипника вынимаем два полукольца упорного подшипника коленчатого вала.

Сталеалюминиевые вкладыши, установленные в постелях 1-го, 2-го, 4-го и 5-го коренных подшипников, имеют проточку. Вкладыш 3-го подшипника проточки не имеет (подобен вкладышам, установленным в крышках коренных подшипников).

Разбираем коленчатый вал (см. Разборка коленчатого вала).
Вынимаем старые вкладыши коренных подшипников. Промываем в дизельном топливе или керосине блок цилиндров и коленчатый вал. Продуваем сжатым воздухом их внутренние полости и масляные каналы.
Салфеткой протираем посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Устанавливаем в соответствии с метками крышки коренных подшипников с установленными в них новыми вкладышами категории, соответствующей шейкам коленчатого вала. Болты крепления крышек затягиваем динамометрическим ключом (см. Приложения).

Проверяем вращение коленчатого вала. Оно должно быть легким и плавным, без заеданий и люфтов.
В нижние головки и крышки шатунов устанавливаем новые сталеалюминиевые вкладыши (см. Замена поршня).

Смазываем моторным маслом поршень, кольца и стенки цилиндра. Сжимаем кольца специальным приспособлением и поворачиваем поршень меткой «П» к носку коленчатого вала. Легкими ударами деревянной ручки молотка по днищу поршня утапливаем его в цилиндр.

Надеваем крышку шатуна и динамометрическим ключом затягиваем болты (см. Приложения).
Дальнейшую сборку двигателя производим в последовательности, обратной разборке.

Как поставить вкладыши на ваз 2106

скачать фото на мобильник

Содержание:-
Руководство по эксплуатации, техническому
обслуживанию и ремонту автомобиля ВАЗ 2106

Сборка двигателя автомобиль ВАЗ 2106

Для сборки двигателя автомобиля ваз 2106 вам потребуются: приспособление для запрессовки поршневых пальцев, динамометрический ключ, молоток, приспособление для установки поршней в цилиндры, ключи «на 10», «на 13», «на 14», «на 17», «на 19», «на 21», «на 22», «на 36» (или газовый), торцовые головки «на 12» и «на 13» (или специальный ключ для болтов крепления головки блока цилиндров), отвертка, монтажная лопатка.

ПРИМЕЧАНИЕ
При сборке поршня с шатуном двигателей ваз 2106, выпущенных до 1990 г., поршень с шатуном должен совмещаться так, чтобы метка «П» на поршне (показана стрелкой) находилась со стороны отверстий для выхода масла на нижней головке шатуна.

На двигателях ваз 2106, выпущенных после 1990 г., отверстий в шатуне и шатунных вкладышах нет. Поршень с шатуном можно соединять в любом положении.

ПОЛЕЗНЫЙ СОВЕТ
Рис. 4.8. Приспособление для запрессовки поршневого пальца: 1 – валик; 2 – поршневой палец; 3 – направляющая втулка; 4 – винт; 5 – дистанционное кольцо
Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением (рис. 4.8). При отсутствии его можно подобрать подходящую оправку.

1. Наденьте поршневой палец 2 (см. рис. 4.8) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт.

2. Нагрейте шатун в печи до температуры 240 °С для расширения его головки. Извлеките шатун из печи и быстро зажмите его в тиски. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните палец с помощью приспособления в отверстия поршня и шатуна до упора. Снимите приспособление. После охлаждения шатуна смажьте палец моторным маслом через отверстия в бобышках поршня.

ПРИМЕЧАНИЕ
Запрессовывайте поршневой палец как можно скорее, так как шатун охлаждается быстро и после охлаждения изменить положение пальца нельзя. Во время установки поршневого пальца, соблюдая осторожность (поршень нагревается от шатуна), прижимайте поршень бобышкой к шатуну в направлении запрессовки пальца.

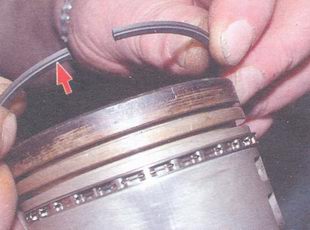

3. Установите поршневые кольца в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ
При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

ПРИМЕЧАНИЕ

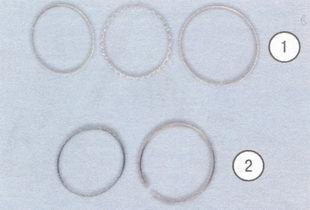

Могут применяться два типа маслосъемных колец:
1 – состоящее из расширителя и двух колец;
2 – состоящее из расширителя и одного кольца.

Снятие кольца второго типа рассмотрено в подразделе (см. «Разборка двигателя ВАЗ 2106»). Установка выполняется в порядке, обратном снятию. При этом кольцо устанавливайте так, чтобы стык расширителя располагался со стороны, противоположной замку кольца.

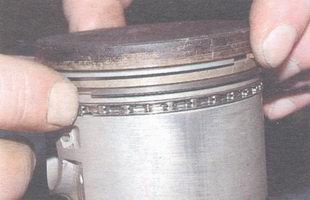

Нижнее компрессионное кольцо устанавливайте выточкой вниз. Если на кольце нанесена метка «Верх» или «ТОР», то кольцо устанавливайте меткой вверх (к днищу поршня).

4. Сориентируйте поршневые кольца. Установите кольца на остальные поршни.
ПРИМЕЧАНИЕ
Поршневые кольца сориентируйте следующим образом:
– замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца;
– замок нижнего компрессионного кольца – под углом примерно 180° к оси замка верхнего компрессионного кольца;
– замок маслосъемного кольца второго типа (или замок верхнего маслосъемного кольца первого типа) – под углом 30-45° к оси поршневого пальца между замками компрессионных колец;
– замок нижнего маслосъемного кольца (первого типа) – под углом примерно 180° к оси замка верхнего маслосъемного кольца;
– замок расширителя – между замками колец.

5. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

ПРИМЕЧАНИЕ
Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели. В постель и крышку среднего подшипника уложите вкладыши большей ширины (без канавки).

6. Смажьте вкладыши моторным маслом.
7. Установите коленчатый вал в блок цилиндров.
8. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши.
9. Смажьте моторным маслом коренные шейки коленвала.
10. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленвала.
11. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

ПРИМЕЧАНИЕ

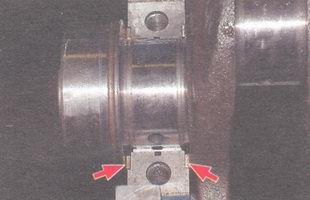

Крышки устанавливайте в тот же блок в соответствии с метками, ориентируя их в ту же сторону, как было до разборки.

12. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминевое) упорные полукольца задней опоры коленвала.

ПРИМЕЧАНИЕ

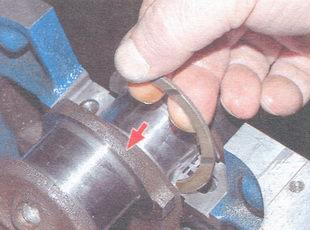

Упорные полукольца устанавливайте выемками. . к опорным поверхностям коленвала.

13. Установите крышку заднего коренного подшипника и болты крышек, затяните их динамометрическим ключом моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106.
14. Проверьте плоским щупом осевой зазор коленвала, переместив монтажной лопаткой коленвал до упора. Осевой зазор должен быть 0,06-0,26 мм. Максимально допустимый зазор – 0,35 мм. Если зазор больше, замените упорные полукольца другими, увеличенными на 0,127 мм.
15. Проверьте правильность сборки, провернув коленвал рукой на несколько оборотов. Коленвал должен вращаться свободно и плавно.

16. Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.
17. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

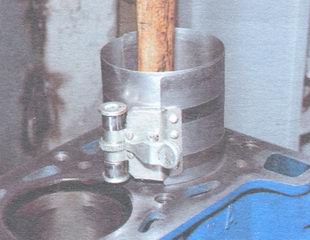

18. Установите на поршень приспособление для сжатия колец и, вворачивая винт, сожмите кольца, установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне и нажмите (например, ручкой молотка) на поршень, сдвинув его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.

ПРИМЕЧАНИЕ
При установке поршней в цилиндры метка «П» на поршне должна быть обращена к передней части двигателя.

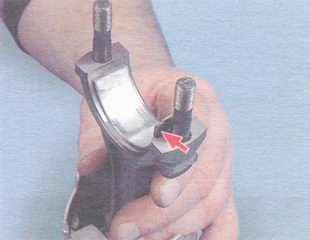

19. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.
20. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленвала.

21. Установите крышку шатуна, соединив шатун с шейкой коленвала и совместив метки на шатуне и крышке.
22. Навинтите гайки шатунных болтов, не затягивая окончательно. Аналогично установите крышки остальных шатунов.

23. Затяните гайки шатунных болтов динамометрическим ключом моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106.

24. Установите держатель заднего сальника коленвала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если ее нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов крепления держателя, совместив плоскость держателя с плоскостью разъема блока без перекосов.

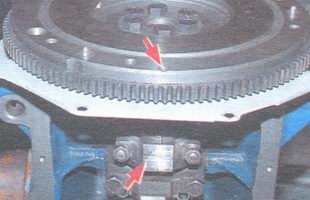

25. Установите маховик (предварительно установив переднюю крышку картера сцепления) так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки 4-го цилиндра, и закрепите маховик, затянув болты его крепления моментом, приведенным в приложении 1 Моменты затяжки резьбовых соединений автомобиля ВАЗ 2106.

Рис. 4.9. Порядок затяжки болтов головки блока цилиндров ВАЗ 2106

26. Установите детали и узлы в последовательности, соответствующей перечислению: звездочку на коленвал, маслоотделитель, шестерню привода распределителя зажигания, валик привода масляного насоса, масляный насос (заменив прокладку), масляный картер (заменив прокладку и не затягивая окончательно болты его крепления), головку блока (заменив прокладку). Затяните болты крепления головки блока цилиндров в два приема в определенной последовательности (рис. 4.9):
– предварительно моментом 33,3-41,1б Н•м (3,4-4,2 кгс•м) – болты 1-10;
– окончательно моментом 95,94-118,38 Н•м (9,79-12,08 кгс•м) болты 1-10 и моментом 30,67-39,1 Н•м (3,13-3,99 кгс•м) – болт 11.
27. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась напротив метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку блока цилиндров. Закрепите корпус, затягивая гайки в определенной последовательности (рис. 4.10) моментом, приведенным в приложении 1.

Рис. 4.10. Порядок затяжки гаек корпуса подшипников распределительного вала ВАЗ 2106

28. Установите башмак натяжителя цепи. Поверните коленвал так, чтобы совместить метку на звездочке с меткой на блоке цилиндров. Наденьте цепь на звездочку, не меняя положения коленвала. Установите ограничительный болт.
29. Наденьте цепь на звездочку валика привода масляного насоса и, натянув ведущую ветвь, установите звездочку на валик, не затягивая окончательно болт ее крепления. Прикрепите к цепи привода маслянного насоса проволоку и поднимите цепь в полости привода вверх (или зацепите сверху крючком и поднимите).
30. Наденьте цепь на звездочку распредвала, натяните ведущую ветвь и установите звездочку на вал, обеспечив совпадение метки на звездочке и прилива на корпусе подшипников и не затягивая окончательно болт ее крепления»
31. Установите натяжитель цепи, не затягивая колпачковую гайку. Поверните коленвал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи. Проверьте одновременное совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников.
32. Если метки не совпадают, повторите установку цепи. Если метки совпадают, окончательно затяните болты звездочек, колпачковую гайку натяжителя цепи и отогните края стопорных шайб болтов звездочек. Отрегулируйте зазоры между кулачками распредвала и рычагами привода клапанов (см. «Регулировка зазоров в приводе клапанов»). Установите крышку головки блока, заменив прокладку.

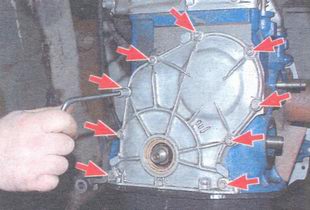

33. Установите крышку цепи привода распредвала с передним сальником коленвала, заменив прокладку. Отцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов и три гайки крепления крышки.
34. Установите остальные детали и узлы в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ
После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль ваз 2106 обкатайте его по упрощенному циклу: 1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
2. Заведите на автомобиле ваз 2106 двигатель и дайте ему поработать без нагрузки по следующему циклу.

голоса

Рейтинг статьи
