Как снять левый воздуховод ваз 2107

Как правильно разобрать печку на ВАЗ-2107

Существует множество причин, по которым в ВАЗ-2107 может не работать печка. Но самыми распространенными являются перегоревший предохранитель, а также неработающий моторчик печки. Если устранить первую проблему можно, не разбирая саму печку, то для избавления от второй придется хорошенько повозиться.

Инструкция по снятию корпуса печки на ВАЗ-2107

Для того чтобы разобрать печку, сперва следует снять ее корпус. Это нельзя делать, пока на аккумуляторной батарее вашего автомобиля подключена минусовая клемма. Далее порядок действий выглядит следующим образом:

  • снимаем корпус вещевого ящика, а также щиток приборов. Необходимо избавиться еще и от панели, в которой крепится магнитола;
  • рычаг управления печкой переводим вправо до самого конца;
  • сливаем жидкость из системы охлаждения;
  • ослабляем стягивающие хомуты и отсоединяем резиновые шланги, идущие к патрубку отопителя (данные шланги предназначаются для отвода жидкости);
  • откручиваем два болта, находящиеся внутри отсека двигателя, и снимаем уплотнитель;
  • на креплении кронштейна рычагов управления печкой также присутствуют два болта, их следует открутить;
  • болты, удерживающие скобы крепления оболочек гибких тяг, несколько ослабляем;
  • после отсоединения тяг появляется возможность демонтировать кронштейн. Это следует сделать незамедлительно;
  • снимаем правое и левое сопла, отвечающие за обогрев боковых стекол. Для этого необходимо немного применить силу, поскольку там находятся защелки корпуса;
  • отворачиваем гайку, крепящую правый воздуховод (обогрев бокового стекла), отжимаем заслонки и защелки корпуса, снимая и сам воздуховод;

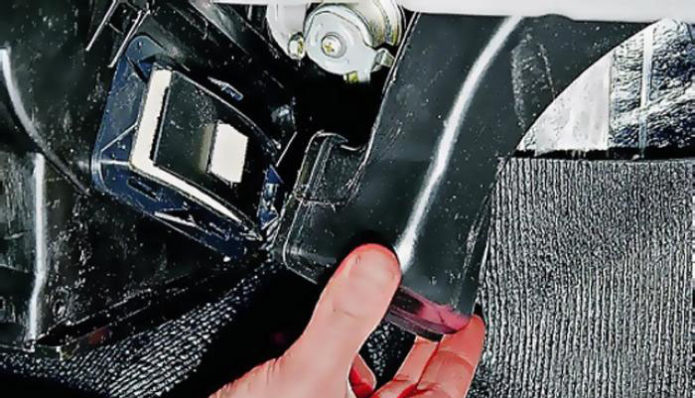

  • проводим аналогичное действие с левым воздуховодом;
  • теперь демонтируем кожух вентилятора печки и 4 пружинных держателя;
  • откручиваем 4 гайки, отвечающие за крепление кожуха радиатора, отсоединяем провод, имеющийся на одной из них (масса), после чего снимаем и сам кожух;
  • приступаем к снятию воздухопровода, отвечающего за подогрев ветрового стекла.

На этом процесс разборки печки на ВАЗ-2107 окончен.

Как видим, на него уходит не так уж много времени и сил. Все можно сделать полностью самостоятельно, не прибегая к помощи специалистов, работающих на станции технического обслуживания.

Процесс разборки корпуса печки на ВАЗ-2107

Конечно же, просто разобрав печку, нельзя заставить ее заработать. Для этого необходимо произвести ремонт либо замену самого моторчика или радиатора. Но прежде нужно разобрать корпус. Порядок действий выглядит следующим образом:

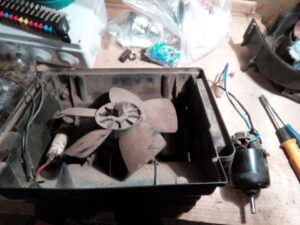

  1. В моторе вентилятора установлены пружинные скобы в количестве двух штук. Именно их следует снять, после чего освободить вентилятор от кожуха.
  2. Откручиваем гайку, при помощи которой крепится крыльчатка, ее нужно отсоединить от электродвигателя.
  3. Отвернув гайку крепления скобы, снимаем воздухораспределительную крышку кожуха вентилятора.
  4. Внутри кожуха имеются защелки корпусов заслонок того воздуховода, который отвечает за обогрев боковых стекол. Снимаем кожух, после чего отсоединяем тяги.
  5. Ослабляем болты, которые крепят скобу, зажимающую оболочку гибкой тяги заслонки воздухопровода обогрева ветрового стекла, и убираем ее.
  6. Отворачиваем гайку скобы, крепящей отводящие и подводящие трубы, снимаем скобу и извлекаем радиатор печки.
  7. Теперь необходимо отсоединить кран печки и отводящую трубу. Для этого отворачиваем гайки крепления.
  8. Немного ослабляем болт скобы, за счет которой работает крепление оболочки гибкой тяги привода крышки воздухопритока, и снимаем саму тягу.
  9. Отворачиваем все гайки, крепящие воздухоприток, и снимаем с него крышку.

На этом работа по разборке корпуса печки завершена. Сборку следует проводить в обратном порядке. Как видим, и это сделать достаточно легко, не имея никаких особых навыков либо специализированного инструмента.

Печка ВАЗ 2107: устройство и ремонт

Каждый год осенью хороший автолюбитель должен задуматься о подготовке своего автомобиля к зиме. Большинство ограничиваются сменой резины и моторного масла. Но проверки требуют все системы, которые будут работать при пониженной температуре воздуха. К ним относится печка ВАЗ 2107, которой должен пользоваться каждый автомобилист.

На автомобилях вплоть до 40-50 годов 20 века не было печки, хотя горячий мотор сам по себе служил прообразом печки. Схема, при которой мотор и его охлаждающая жидкость служит источником тепла, была признана наиболее оптимальной, была реализована не сразу. Несмотря на мотор, который являлся источником тепла, схема отопления иногда включала в себя жаровню с углями под ноги пассажиру.

Система отопления автомобиля может внезапно выйти из строя по многим причинам, и если летом на это можно закрыть глаза, то зимой при низких температурах запотеют и замёрзнут изнутри все стёкла, и эксплуатация автомобиля станет опасной, а может быть и невозможной. Нужно хорошо знать и представлять себе устройство печки ВАЗ 2107, чтобы в холодное время года не было никаких неприятных сюрпризов с отоплением салона.

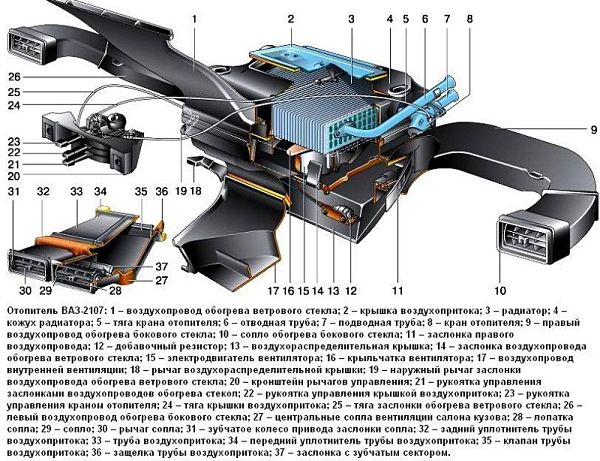

Схема отопления включает в себя следующие части:

  • Отопитель, главной составной частью которого является радиатор 5; его задача – нагревать проникающий снаружи воздух;

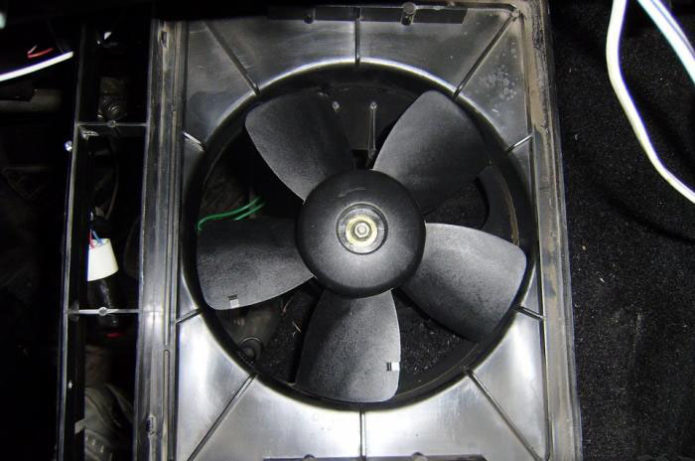

  • Вентилятор отопителя, или мотор (моторчик) 14, который направляет нагретый воздух в салон, он покоится в специальном кожухе 16 на эластичных подушках, гасящих вибрацию.
  • Система управления отопителем — кнопка вентилятора, (можно пользоваться двумя режимами работы)18, три ручки управления режимами отопления;

1 , 9 – трубы воздуховодов обогрева боковых стёкол справа и слева;

2 — воздуховод обогрева лобового стекла;

3 — кожух радиатора;

4 — крышка воздухопритока;
5 — радиатор отопителя;

6 — кран (краник) отопителя;

7, 8 шланги радиатора для отвода и подвода горячей жидкости системы охлаждения.

10 — поворотные дефлекторы;

11 — заслонка воздуховода;

12 — воздухораспределительная крышка;

13 — направляющий кожух вентилятора;
15 — рычаг воздухораспределительной крышки;

17 — тяги управления;

19 — центральный воздуховод

Принцип работы системы отопления следующий:

  • Воздух для отопления поступает снаружи, через «решётку» капота.
  • В задней части моторного отсека находится специальная изолированная уплотнителем из резины коробка для воздухопритока.
  • В ней воздушный поток направляется в отопитель, отделяясь от дождевой воды в случае ливня на улице. Пользоваться отопителем во время дождя можно, но воздух в салоне будет влажным, пока радиатор не нагреется.
  • Далее воздух подогревается отопителем, точнее, его радиатором, который питается жидкостью системы охлаждения автомобиля. Степень нагрева регулируется количеством горячей жидкости, которое регулирует кран отопителя. Кран отопителя управляется гибкой тягой, идущей от рычага управления.
  • Воздух может пассивно поступать в салон при высокой скорости движения автомобиля, так как он вытесняется поступающим в подкапотное пространство холодным воздухом, создающим зону повышенного давления, а может увлекаться включением вентилятора отопителя. Поэтому на высокой скорости можно пользоваться системой отопления без дополнительной нагрузки на сеть питания. Это включение осуществляется щелчком переключателя вентилятора, имеющего три позиции – нейтральную и две скорости включения: малую и повышенную. При тюнинге салона вместо переключателя может быть установлена кнопка. Эти скорости обеспечивает резистор, увеличивающий сопротивление цепи и снижающий скорость движения крыльчатки. Пользоваться принудительной циркуляцией воздуха следует на малых скоростях движения, а также при стоянии в пробках.
  • Вентилятор «гонит» воздушный поток по системе воздуховодов в стороны, в боковые стёкла для обзора зеркал заднего вида, и тёплый воздух выходит из дефлекторных решёток, у которых можно изменять направление для лучшего обдува. Также тёплый воздух выходит по воздуховоду для обдува ветрового (лобового) стекла.
Читать еще:  Тюнинг мазда 323 хэтчбек

На рисунке синим цветом показана схема циркуляции холодных потоков воздуха, оранжевым – схема движения нагретого. Перечислим основные части системы отопления в «профиль»

1-крышка распределения воздуха;

2 – электродвигатель вентилятора (моторчик);

3 – «карлсон», корпус крыльчатки;

4 – кран отопителя.

15 – медная рубашка (корпус радиатора);

Управление отопителем осуществляется:

  • Изменением положения воздухораспределительной крышки кожуха вентилятора с помощью рычага (вверх-вниз);
  • Изменением положения рычагов рукояток блока управления (крышки притока воздуха, заслонки обогрева лобового стекла и боковых стёкол).

Какие неисправности чаще всего встречаются в системе отопления

  • Негерметичность соединений (патрубки, краник отопителя, корпус радиатора), что проявляется течью;
  • Неисправность электрооборудования системы отопления (переключатель режимов, предохранитель, окисление проводов, моторчик). Предохранитель вентилятора находится в блоке под номером F Вентилятор не потребляет слишком много энергии, поэтому предохранитель рассчитан на пропускаемый ток 10 А. Ниже помещена схема монтажного блока, искомый предохранитель красного цвета.

Самое главное, что на этом предохранителе расположены кроме крыльчатки, расположены лампы заднего хода и обогрев заднего стекла. Поэтому не рекомендуется надолго включать все потребители энергии и давать задний ход, например, чтобы выбраться из сугроба. Схема не предусматривает наличие реле для этих цепей.

Одной из самых распространённых операций является замена краника отопителя.

На ВАЗ 2107 иногда может подтекать лужица на передний коврик справа, к ногам пассажира. Значит, неисправен кран отопителя. Им приходится пользоваться достаточно часто.

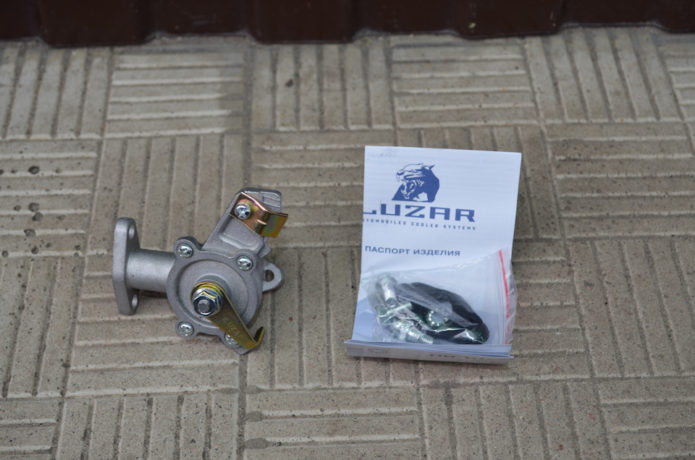

Прежде, чем менять кран, нужно приобрести набор прокладок для него. Замена крана производится при холодном двигателе, а то можно обжечься. Мотор нужно глушить за полтора часа для комфортной работы.

  • Когда мотор остыл, вначале ослабим хомут подводящего патрубка, и снимаем с крана (нижний патрубок);
  • Нижний рычаг в блоке управления переводим в крайнее правое положение, тогда закроются заслонки.
  • Убираем «бардачок»
  • Снимаем воздуховод (справа) и разъединяем его с боковым дефлектором, затем снимаем его с кожуха радиатора отопителя. Теперь можно с помощью торцового ключа на 7 мм ослабляем тягу и снимаем её наконечник с крана.

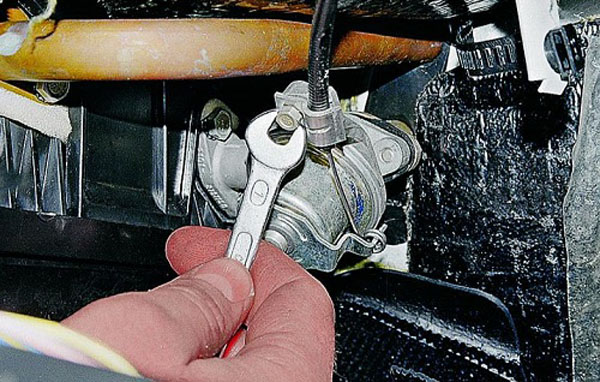

  • Берём накидной ключ 10 мм и освобождаем кран от радиатора;
  • Снимаем кран отопителя, отсоединив патрубок. Из места разъединения может побежать тосол, который охлаждает мотор. Его нужно собрать.
  • Берём ключ на 10 , отворачивает болты, которые крепят краник к патрубку.
  • Разъединяем кран и патрубок. На этом снятие крана окончено.

Для установки нового крана нужно пользоваться новыми прокладками. После замены установку выполняем в точно такой же последовательности, только наоборот.

Пользоваться новым краном нужно осторожно, также требуется долить в мотор охлаждающей жидкости (точнее в расширительный бачок).

Как снять и заменить печку на ВАЗ 2107

В каждом автомобиле неотъемлемой частью оборудования является печка, без которой невозможен обогрев салона и комфортное управление транспортным средством. С отопителем ВАЗ 2107 иногда возникают неполадки, в результате которых требуется выполнить ремонт или замену тех или иных элементов.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

  • радиатор;
  • кран;
  • вентилятор;
  • тросики управления;
  • воздуховоды.

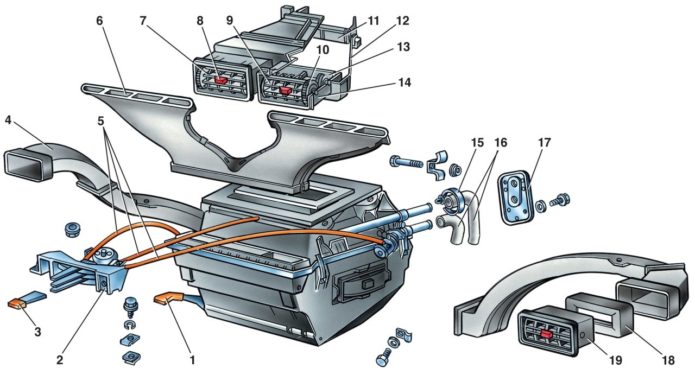

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

  • течь отопителя;
  • отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

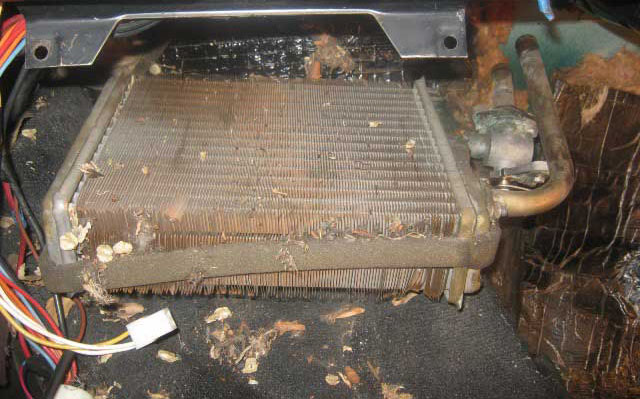

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Читать еще:  Троит двигатель ваз 21214 инжектор

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Завоздушивание — появление воздушной пробки в системе охлаждения во время проведения ремонтных работ или при замене охлаждающей жидкости.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

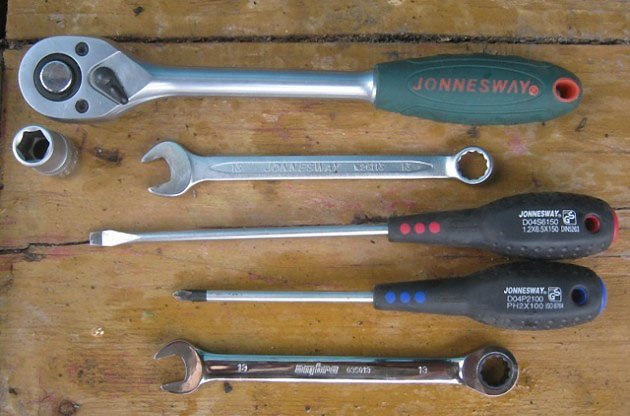

  • крестовая и плоская отвёртки;
  • набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

  1. Снимаем минусовую клемму с АКБ.

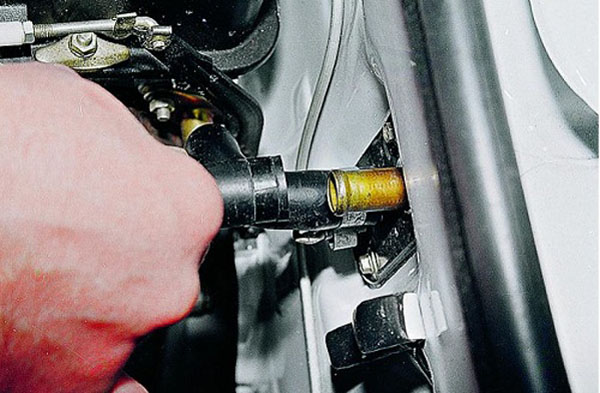

  2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола. Открутив хомуты, стягиваем шланги с трубок радиатора

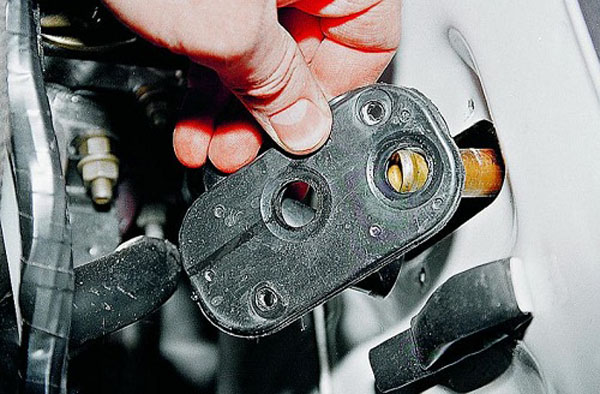

  3. Откручиваем саморезы и снимаем резиновый уплотнитель. Открутив саморезы, снимаем резиновый уплотнитель
  4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её. Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

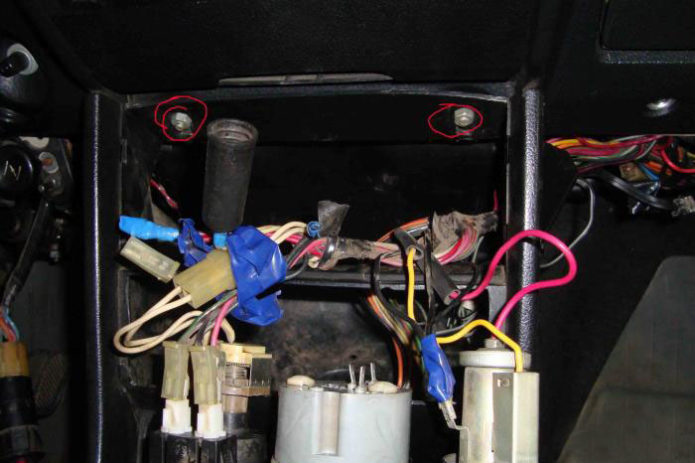

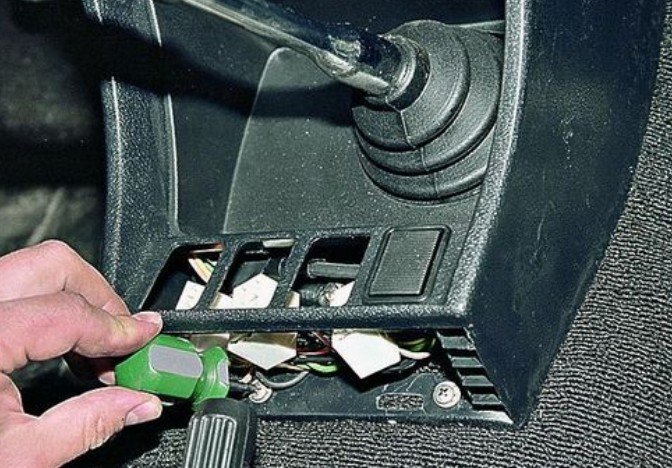

  5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу. Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы
  6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону. С прикуривателя и часов отсоединяем провода
  7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки). От отопителя необходимо отсоединить правый и левый воздуховоды

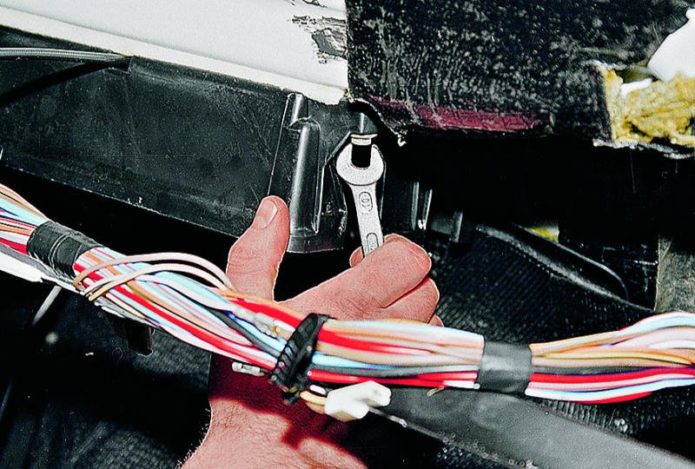

  8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном. При помощи ключа на 7 отворачиваем крепёж тросика

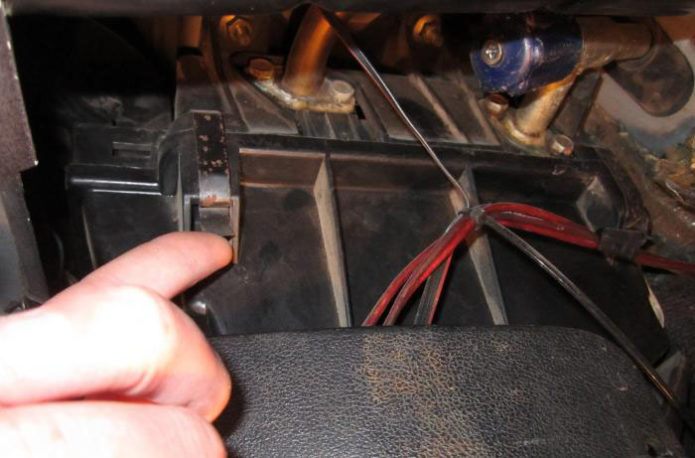

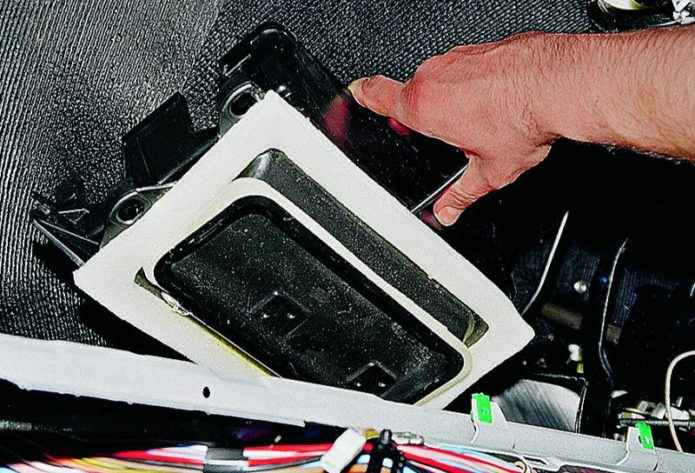

  9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева). Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

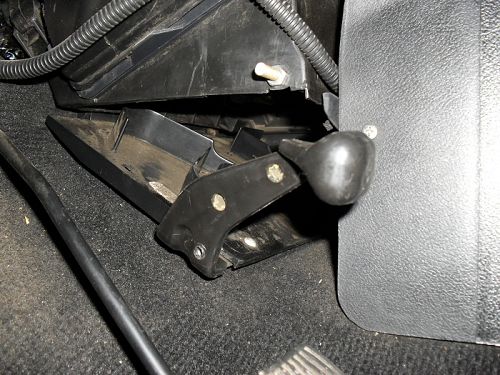

  10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их. После демонтажа нижней части открывается доступ к вентилятору отопителя

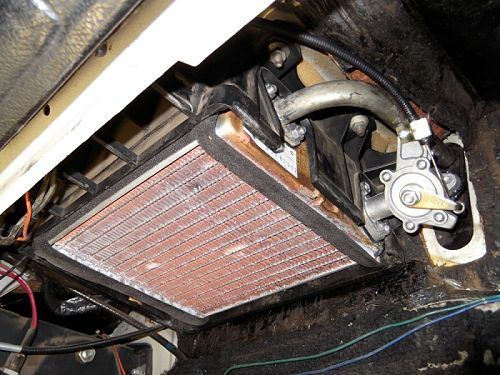

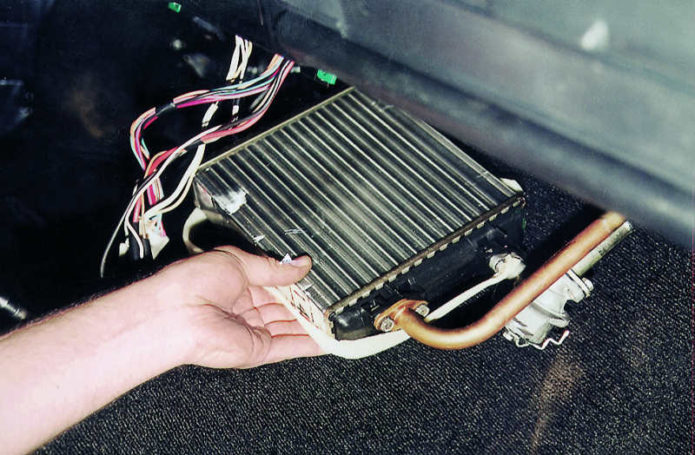

  11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном. Чтобы извлечь радиатор достаточно потянуть его на себя

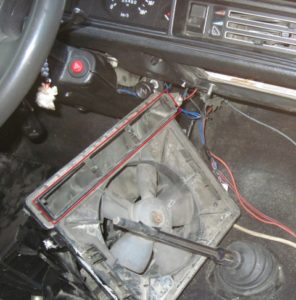

  12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10. Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10
  13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.

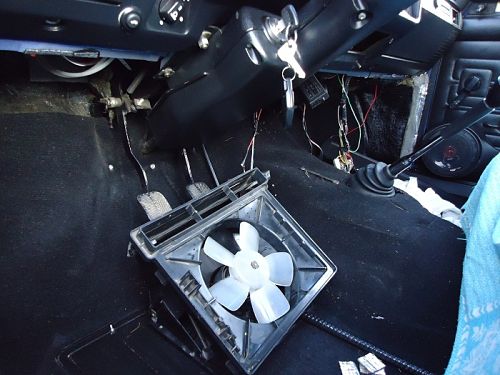

  14. Извлекаем оставшуюся часть печки. Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

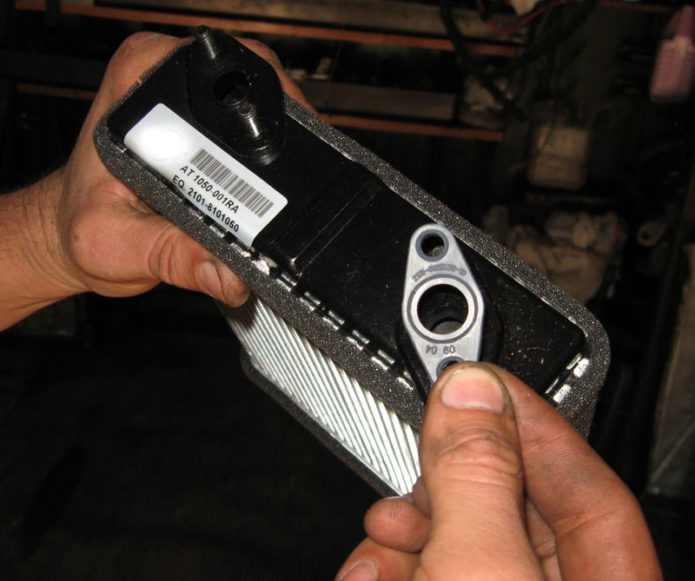

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Во время эксплуатации автомобиля после ремонта также следует понаблюдать за местами соединений на предмет появления течи.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Схема и особенности печки ВАЗ 2107

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

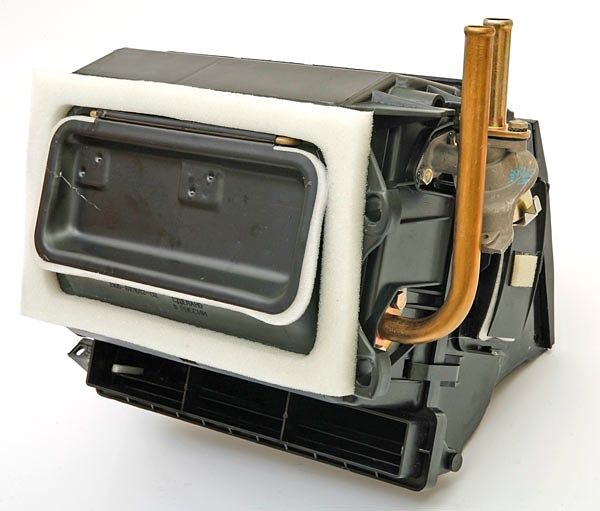

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

Читать еще:  Ваз 2114 температура выше 90 градусов

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

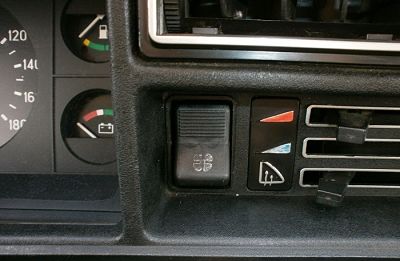

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

  1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
  2. Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
  3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
    Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

  • заклинивание крана подачи антифриза;
  • засорение радиатора;
  • обрывы тросов механизма привода;
  • подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно – сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

  1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
  2. Засорении радиатора.
  3. Образовании воздушной пробки в радиаторе печки.
  4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
