ВАЗ 2112: масляные форсунки охлаждения — как установить правильно

Установка масляных форсунок на авто ВАЗ 2112

Основной агрегат автомобиля ВАЗ 2112 – двигатель. Тяжелые температурные условия работы узла приводят к его перегреву, особенно основных элементов, которыми являются поршни.
Для снижения температуры во время движения автомобиля их днища охлаждаются маслом. Для этих целей специальные форсунки запрессовываются во второй, третьей, четвертой и пятой опорах коренных подшипников.

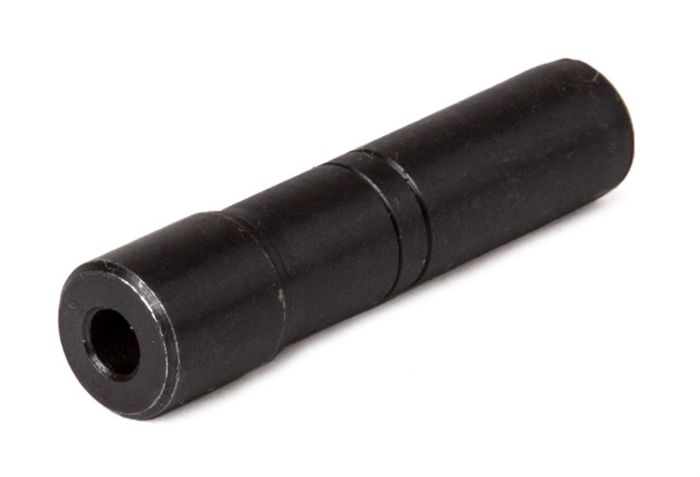

Это трубки, внутри которых расположены подпружиненные шарики. Когда двигатель начинает работу на повышенных оборотах происходит повышение давления масла, которое давит на шарики находящиеся в форсунках.
Начинают сжиматься пружинки, в трубках открываются отверстия, масло форсунки ВАЗ 2112 попадает снизу на поршень. На холостых оборотах небольшое давление масла редукционные клапана, которые содержат масленые форсунки ВАЗ 2112, закрыты, что обеспечивает нормальную смазку вкладышей коленчатого вала.

Совет: При переборке двигателя или его ремонте нужно на новые менять масляные форсунки на ВАЗ 2112. В процессе работы они изнашиваются, а больше всего забиваются, пружинка клапана ослабевает. Это приводит к снижению оборотов двигателя, падению давления масла и плохому его разбрызгиванию.

Преимущества форсунок масляных

Поршни блока цилиндров отлиты из специального алюминиевого сплава. На каждом элементе монтируется три поршневых кольца: внизу – маслосъемное, вверху установлены два компрессионных.
На модели двигателя авто ВАЗ 2112 у поршней днище плоское, на котором имеются четыре углубления под клапаны. Оригинальная масляная форсунка ВАЗ 2112 для охлаждения поршней выполняется на двигателе с шестнадцатью клапанами.
За счет дополнительного охлаждения поршней и смазки цилиндров увеличивается ресурс двигателя.
Установка масляных форсунок охлаждения позволяет:

Уменьшить износ цилиндров и шатунно-поршневой группы.
На поршень оказываются значительно меньшие термические нагрузки, которые не позволяют изменять геометрические размеры деталей.
При запуске двигателя на холодно к поршням масло подается достаточно быстро.

Замена масляных форсунок

От того насколько хорошо работают масляные форсунки в блоке ВАЗ 2112 зависит:

Смазывание зеркала цилиндра, что защищает его от задиров.
Охлаждение нижней части поршня.
Отвод избыточного тепла.

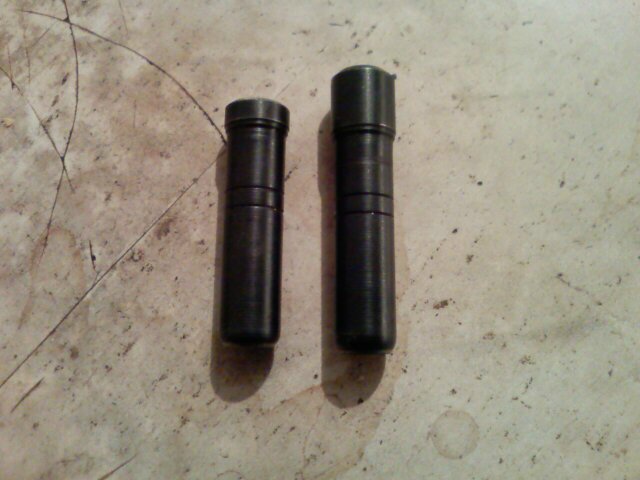

На фото показаны новые и старые форсунки. Их отличие только в цвете, но независимо от этого старые нужно заменить.

Маслофорсунки двигателя ВАЗ 2112 слева – старые, справа — новые

Основной причиной, по которой из строя выходят масляные форсунки служит разрушение пружины клапана. Из-за этого падает давление на коренных шейках коленвала, что приводит к увеличению износа вкладышей шатунных и коренных шеек.
Чтобы заменить масляные форсунки ВАЗ 2112 нужно выколоткой из алюминия или меди выбить их в сторону коленчатого вала.

Совет: Работу своими руками нужно выполнять аккуратно, чтобы не повредить посадочные отверстия.

Убирается старая форсунка и на ее место устанавливается новая, со стороны коленвала ваз.
Не сильными ударами молотка запрессовывается новый элемент. При этом нужно использовать из мягкого материала проставку.
Инструкция указывает, что засаживать ее нужно с усилием, до определенного места. Тогда форсунка упирается и дальше не идет.

Совет: Нужно следить, чтобы масленая форсунка на ВАЗ 2112 не перекрыла масленый канал блока двигателя.

Установка масляной форсунки на автомобиле ВАЗ 2112

Каким образом меняются масляные форсунки, мотор 16 клапанный ВАЗ 2112, можно увидеть на видео. При своевременной замене засоренных масляных форсунок цена ремонта двигателя будет значительно уменьшена.

Тюнинг автомобилей ВАЗ

В автомобилях моделей ВАЗ у которых отсутствуют масляные форсунки, а «мотор горячий» желательно установить такие элементы от двигателя ВАЗ 2112. В этом случае больше всего нагруженные части мотора получат дополнительное охлаждение.
Устанавливается масляная форсунка ВАЗ 2112 при помощи дрели в блоке цилиндров. Первоначально просверливается отверстие небольшого диаметра, затем большим диаметром на глубину 5 миллиметров.
Места для установки форсунок не очень много, поэтому верхняя часть форсунки срезается, как показано на ниже приведенном рисунке.

Читать еще: Запчасти для автомобиля ваз 2107

Доработка масляной форсунки авто ВАЗ 2112

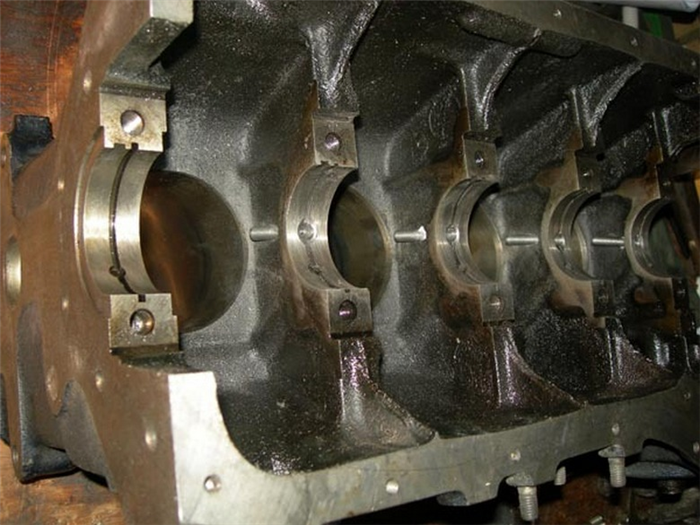

Устанавливать форсунки лучше так, как показано на рисунке красными точками.

Установка масляной форсунки от двигателя ВАЗ 2112 на ВАЗ 2121

В этом случае в блоке устройства будут больше «сидеть», а при правильном направлении отверстия для распыления масла не будет задеваться коленчатый вал. При помощи молотка и напильника, в случае необходимости, можно подправить установку форсунки.
Действовать нужно аккуратно, чтобы не повредить корпус детали, он очень легко трескается и ломается.

Значение масляных форсунок в работе двигателя

Смазка поршневой группы двигателя — наиболее важный аспект, влияющий на производительность и срок службы силового агрегата. Установка масляных форсунок считается обязательной для турбированных и турбодизельных двигателей. Такие системы имеют различные варианты реализации, но обеспечение лёгкости хода поршня и недопущение перегрева являются основными задачами таких устройств. Серийные бензиновые двигатели не всегда оснащаются принудительным впрыском масла и возможна их самостоятельная доработка.

Преимущества масляных форсунок

Все масляные форсунки имеют значительные отличия от обычного маслопровода. Встроенный клапан обеспечивает порог срабатывания в пределах 2–4 бар и зависит от технических характеристик мотора. Использование такого механического ограничения срабатывания даёт возможность не снижать на низких оборотах давление в системе и сохранять динамику и плавность хода. Увеличение скорости, напротив, приводит в движение запорные шарики форсунки, которые давят на пружину, открывая подачу масла.

При работе мотора распределение смазки происходит неравномерно, и одна из сторон цилиндра имеет сильный нагрев. Такие условия возникают при вращении коленвала, что приводит к перераспределению динамических нагрузок. На небольших оборотах это не критично, но увеличение скорости хода поршней вызывает дополнительную нагрузку. Нехватка смазывающего вещества может привести к разрыву масляной плёнки, что окажет негативное влияние на работу силовой установки.

Важность прямой подачи масла

Нехватка теплового зазора наиболее опасна и может вызвать не только перегрев, но и заклинивание двигателя. Даже малейший задир способен привести к разбалансировке и последующему ремонту. Маслосъемные кольца при критических нагрузках также дают обратный эффект и улучшить состояние силовой установки можно только обеспечив скольжение движущихся элементов. В современном моторе масленые форсунки служат для смазки поршневой группы независимо от динамики движения. Не менее важно и теплоотведение, которое позволяет сократить детонацию и обеспечить безопасность в управлении автомобилем.

Даже если установка масляных форсунок не была предусмотрена производителем, внедрение такой системы поможет разгрузить мотор. Если взять за пример автомобиль ВАЗ, то модель 2106 нуждается в доработке, а ВАЗ 2112 уже имеет хорошо организованное решение для поршневой группы. Такая система обладает важными критериями, которые отражаются на работе мотора.

Уменьшение износа и увеличение ресурса шатунно-поршневой группы и цилиндров;
Снижение термических нагрузок и невозможность критических температурных расширений;
Более уверенный холодный старт и отсутствие проблем при работе силовой установки;
Смазка всей рабочей поверхности цилиндра в достаточном количестве.

Изготовление поршней из алюминиевых сплавов и установка маслосъемного и компрессионных колец обеспечивает лёгкость хода и равномерное распределение смазки, но эксплуатационные характеристики всегда будут выше у автомобиля с масляными форсунками.

Читать еще: Ваз 2107 проблемы с зажиганием

Диагностика и замена масляных форсунок

Среди наиболее слабых мест масляных форсунок стоит выделить пружины запорного клапана. Температурные нагрузки и изменение давления приводят к усталости металла, которая становится причиной поломки и следует вытащить для замены нерабочие детали. Такие неполадки приводят к падению давления на коленвале и являются причиной износа вкладышей шатунных и коренных шеек. Замену форсунок можно рассмотреть на примере ВАЗ 2112, что даст хорошее понимание предстоящих работ.

С помощью выколотки из мягкого металла снятие масляной форсунки производится путём её выбивания в сторону коленчатого вала;
Установка форсунки выполняется независимо от состояния вытащенной, и не подлежит восстановлению;
Новый элемент впрессовывается с помощью несильных ударов молотка через прокладку из мягкого материала;
Форсунка должна достать до упора, предусмотренного технологическим разъёмом и ограничивающим её движение.

При подозрении на поломку выполняется проверка масляных форсунок с помощью специального оборудования. Её наиболее удобно провести, используя пневмо-вакуумный тестер. Создаваемое разрежение не может превышать 1 кг/см, а стрелка прибора при испытаниях не должна стремиться к нулю. В таком случае прохождение теста считается успешным, и в замене нет необходимости.

Установка форсунок на ВАЗ 2106 или их обслуживание на более новых моделях показывает высокую эффективность в работе силовой установки. Снижение износа и недопущение критических температур позволит надолго забыть о проблемах с двигателем и сосредоточится на дороге.

Блог Валерия Именова

Мои заметки. Я не блогер и не писатель, но иногда хочется поделиться с миром некоторой информацией или прокомментировать и высказать свою точку зрения.

понедельник, 14 марта 2016 г.

Установка маслофорсунок в двигатель ВАЗ классика

Конечно не все согласны с подобным мнением, считая что производитель двигателя заранее просчитал необходимость установки дополнительного оборудования, однако здесь не будет споров и приведения доказательств пользы маслофорсунок, а конкретный процесс реализации на двигателе ВАЗ 2106. Дополнительно покажу эффективность решения, опровергающее ошибочное мнение известного блогера, считающего что при данной реализации установки форсунок охлаждения поршней, масло из форсунок не будет достигать цели. Подробности далее.

Маслофорсункам быть или не быть?!

Рассчитывая собрать надежный и долговечный мотор на базе двигателя ВАЗ 2106, я не сомневался в необходимости установки маслофорсунок, однако как лучше было их установить, оставалось сложной задачей из за некоего заблуждения, которое я обрел посмотрев ранее видеоролик – теории ДВС Травникова, в котором он утверждал что популярная “тюнингистами” установка маслофорсунок, применяемых в двигателе ВАЗ 2112 в коренные постели коленвала – не разумное решение. Якобы противовесы коленвала перекрывают подачу масла, делая их работу не эффективной.

Размышления о маслофорсунке в шатуне

Стал думать как по другому можно установить масляные форсунки. Вспомнив штатную реализацию первых вазовских моделей и некоторых других двигателей, например Ford, в которых в качестве форсунки выступает отверстие в шатуне, стал присматриваться к такому варианту. Однако по моему мнению у данной реализации больше минусов, чем положительных сторон.

Из плюсов – легкая реализация, а из минусов – форсунка работает ограниченное время, масло попадает только стенку цилиндра, а не на донышко поршня и самое худшее – примерив к устанавливаему коленвалу ВАЗ 2130, форсунка работает в момент рабочего хода, где нельзя снижать давление масла, во избежание разрыва масляной пленки в шатунной шейки.

Маслофорсунка 2112 в коренной постели коленвала

Что же, остался один вариант который легко можно реализовать, а именно установка маслофорсунок от двигателя 2112 в коренные постели коленвала. Хоть блогер и предупреждал глупости этой затеи, я решил самостоятельно проверить.

Читать еще: Глушитель на ваз приора хэтчбек

Боясь что все так плохо и форсунка действительно не попадает в дно поршня, я изготовил гарантированный “прицел” – напаял на форсунку тонкую трубку от ускорительного насоса карбюратора солекс, которую мог направить в необходимое место.

Однако просверлив отверстия под форсунки и проверив направление работы, установка дополнительной направляющей масло-трубки с форсунки не понадобилась. Практически весь оборот коленчатого вала, ни что не перекрывает подачу масла в дно поршня с форсунки, поэтому вариант с припаиванием доп. трубки, мною был отменен.

Куда направить форсунку охлаждения поршня

В отличии от множества реализаций найденных в интернете, я решил не ломать мозг по вопросу куда и под каким углом направлять масляную форсунку и направил форсунку так же как и устанавливает их завод АвтоВАЗ в 8-ми клапанные двигатели “гранта”, в которых форсунка направлена в сторону свечи. Это место является самым теплонагруженным логично охлаждать именно его.

Точное направление форсунки указал пользователь flanker в дневнике форума “Лада Калина клуб” ссылка здесь, за что ему большая благодарность.

Техника сверления отверстий под форсунку в двигателе 2106

Внимание! Сверлятся только первые 4 постели , пятую же трогать нельзя, так как она и так дополнительно нагружена работой по упору коленвала от смещений с помощью полуколец. Сверлить лучше всего не дрелью, а аккумуляторным шуруповертом например Интерскол ДА-18ЭР, так как дрель имеет низкий крутящий момент и сверлит на высоких оборотах, на которых высока вероятность сломать сверло. Так как постель имеет прорезь для подвода масла к подшипникам , сначала сверло может зажимать в этом месте, поэтому рекомендую проходить это место на обратном ходе вращения сверла, так оно хоть и сверлит медленно, но не зажимает.

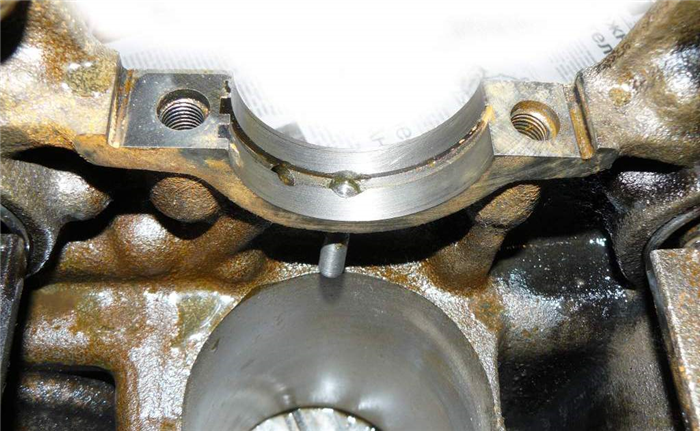

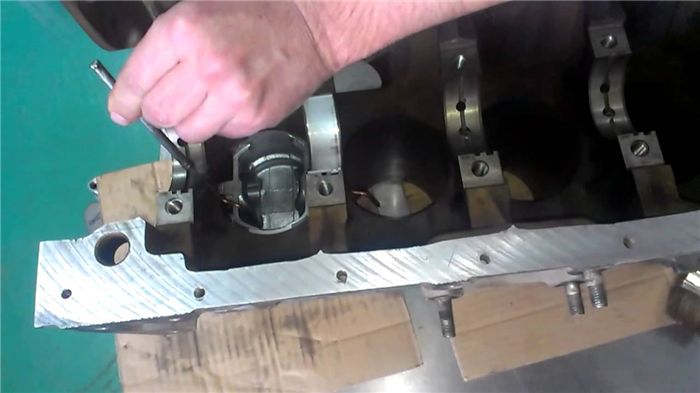

Итак приставив шаблон и направив направляющую на нем в нужном направлении, приставляем шуруповерт с установленным сверлом 3мм по метке шаблона и сверлим отверстие. Просверлив первое отверстие и вставив в него спицу, вы заметите что отверстие расположено именно туда куда был направлена направляющая шаблона, погрешность может составлять не более 1см.

Следующим шагом увеличивая диаметр сверла на 0.5-1мм. рассверливаем отверстие. При выполнении данной работы, регулярно проверяем правильность направления отверстий, подбирая подходящие по диаметру направляющие – спицу, проволоку или например разные по диаметру электроды. При необходимости направление можно скорректировать, наклоняя немного шуруповерт в необходимом направлении.

Далее сверлим отверстия в других постелях, только здесь сверлить куда проще, так как направление можно сверять не только по шаблону, но и по вставленной направляющей первого отверстия, располагая сверло параллельно ему.
