Замена сальников клапанов ваз 2107 видео

Содержание

Замена сальников клапанов ваз 2107 видео

Самостоятельная замена маслосъемных колпачков на «семерке» ВАЗ

Заменить клапанные манжеты (маслосъемные колпачки) можно собственными усилиями, не снимая головку блока цилиндров. Сделать это сможет даже начинающий автолюбитель, без помощи профессиональных автослесарей.

Назначение маслосъемных колпачков ВАЗ-2107

При работающем двигателе автомобиля части механизма газораспределения постоянно находятся в движении. С целью уменьшения трения на них подается масло, которое может через зазоры просочиться в камеру сгорания мотора. Для герметизации люфтов и предохранения цилиндров ДВС от стороннего воздействия, между направляющими втулками и клапанными стержнями располагаются колпачки. Их еще называют сальниками клапанов или уплотнительными манжетами.

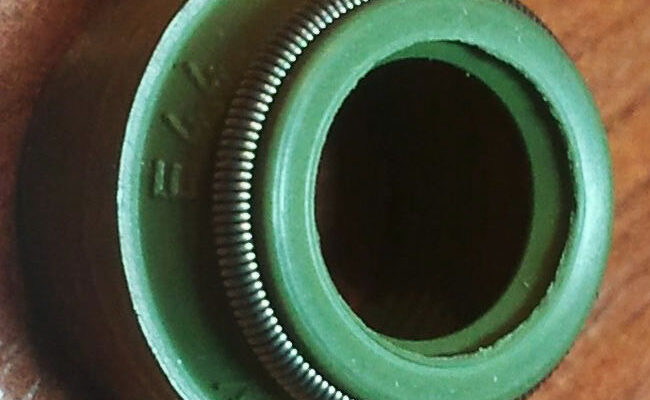

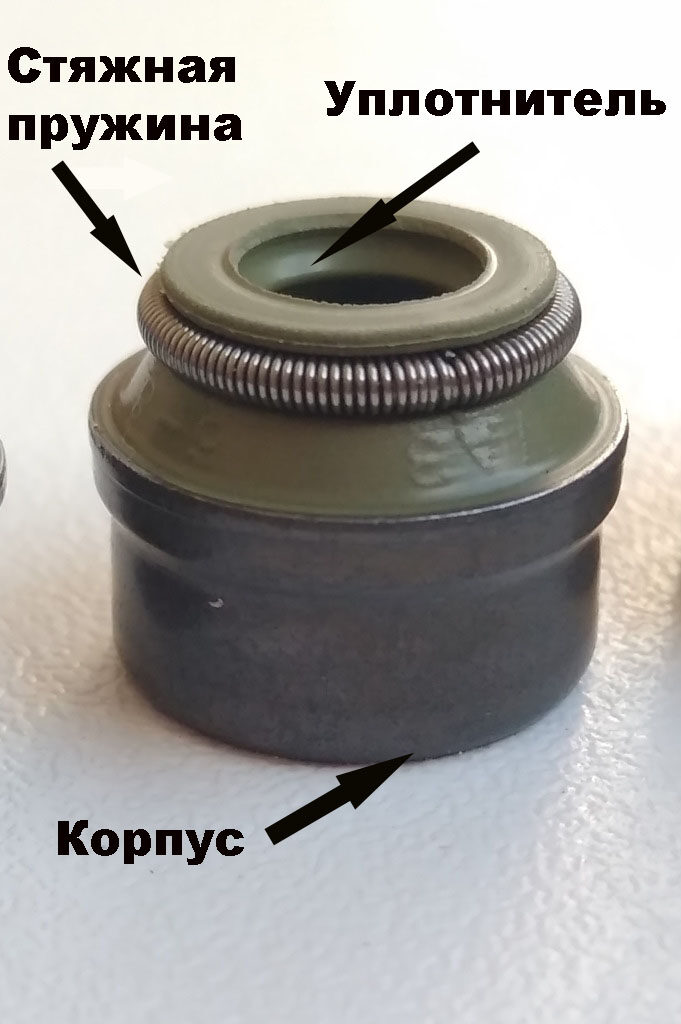

Устройство маслосъемного колпачка

Конструкция клапанного сальника довольно проста и состоит из следующих элементов:

  • Остова. Стальная втулка служит прочным каркасом сальника.
  • Прижимной пружины.
  • Резиновой части, плотно прилегающей к штоку.

Из этих элементов состоит колпачок

В советские времена резиновый элемент сальника производили из фторсодержащих полимеров (фторопласта), которые не отличались долговечностью. В настоящее время выпускают износостойкие клапанные манжеты из каучука и его производных, устойчивые к агрессивному воздействию.

Когда маслосъемный колпачок подлежит замене

В ходе работы двигателя автомобиля на сальники клапанов постоянно воздействуют температура, масло и продукты выхлопа. Это ведет к естественному износу резиновой части и ослабеванию их пружин. Ресурс качественных манжет рассчитан на 100 тысяч километров.

Если авто не эксплуатировалось несколько лет, то перед его использованием также необходимо заменить колпачки – за время простоя они рассохлись.

Признаки износа сальников

Деформацию маслосъемных манжет можно выявить по следующим признакам:

  • Цвет выхлопного дыма становится белым, синим/сизым.
  • Расход масла резко увеличивается – более 1 л на 1 тыс. километров.
  • Свечи зажигания покрываются копотью, нагаром.

Эти признаки могут также потребовать проверки цилиндропоршневой группы или всего газораспределительного механизма.

Если же вовремя не заменить изношенные клапанные сальники, то вследствие потери герметичности на цилиндрах, клапанах и поршнях возникнет нагар, уменьшится давление. Силовой агрегат начнет глохнуть на холостом ходу или терять мощность, а вскоре потребует капитального ремонта.

Как заменить клапанные сальники на ВАЗ-2107 самостоятельно

Рассмотрим замену клапанных сальников на примере Лады 2107, оборудованной карбюраторным ДВС.

Требуемые инструменты и приспособления

— стандартный набор гаражных ключей;

— устройство для демонтажа клапанов (рассухариватель);

— пинцет или магнит;

Пошаговая замена клапанных сальников

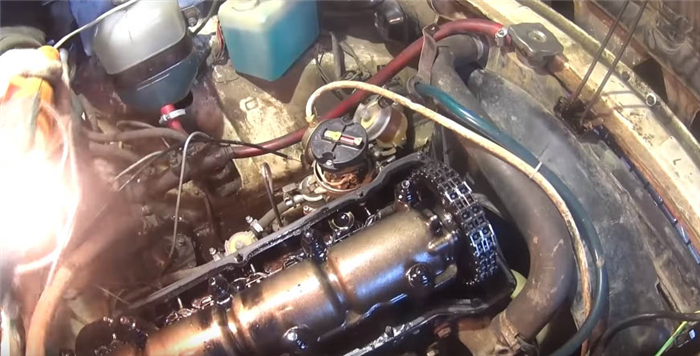

Замена сальников клапанов начинается с демонтажа вала газораспределительного механизма. Этот процесс подробно описан вот здесь. Выполнив демонтажные работы, нужно открутить свечи зажигания.

Коленвал установлен в положение ВМТ первого и четвертого клапанов — они удерживаются от падения в цилиндр поршнями, и на них можно сменить сальники.

    Чтобы после рассухаривания клапан был «закрыт», вставить в свечное отверстие оловянный (или из другого мягкого металла) пруток.

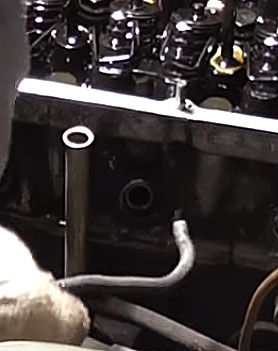

Пруток из олова или другого мягкого металла

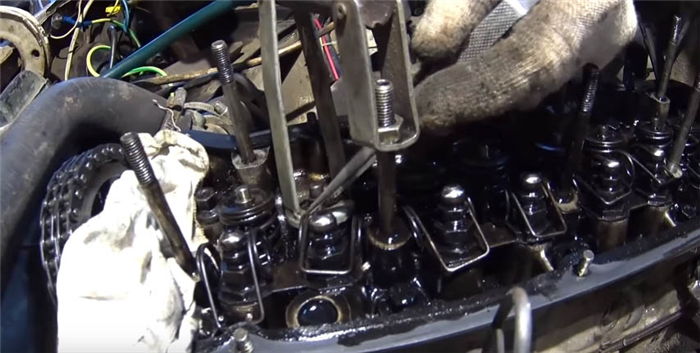

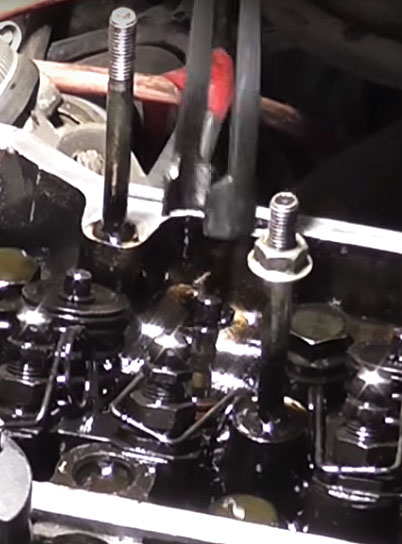

Так закрепляется рассухариватель

Специальный инструмент для снятия маслосъемных колпачков

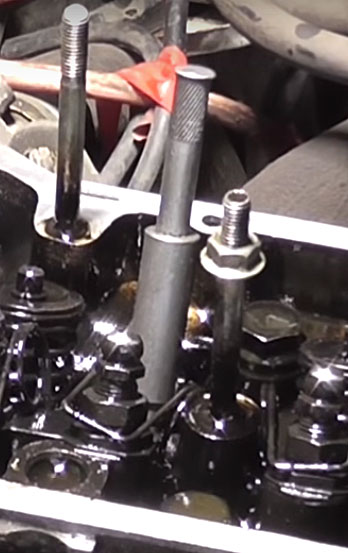

Запрессовку выполняем вот такой оправкой

После установки новых уплотнительных манжет на клапанах нужно вернуть на место распределительный вал.

  1. Установить подшипники, надеть шайбы на шпильки, завинтить гайки крепления корпуса.
  2. Совместить метку на звезде коленвала с меткой блока.
  3. Установить шестерню на распредвал.
  4. Вернуть цепь на шкив вала, закрутить болт крепления звезды. Отрегулировать уровень натяжения цепи.
  5. Отрегулировать зазоры механизма клапанов. Установить крышки трамблера, головки блока и воздушный фильтр.

Замена прокладки крышки головки блока цилиндров ВАЗ 2107

Прокладка крышки клапанов (крышки ГБЦ) представляет собой слой уплотнителя, выполняющего следующие функции:

  • надежное крепление крышки к ГБЦ;
  • защита клапанного блока от попадания агрессивных элементов, пыли, грязи;
  • герметизация пространства под крышкой, предотвращение масляных протечек.

Для производства прокладок клапанной крышки используются следующие материалы:

  1. Резина. Эластичный материал, однако вследствие температурных перепадов меняет свои характеристики – «дубеет» в морозную погоду, размягчается жару. Резиновая прокладка недолговечна.
  2. Резина с добавлением пробковых или иных пористых наполнителей. Подобная прокладка имеет высокие характеристики герметизации, но устанавливать ее нужно очень внимательно. Нередко при монтаже резино-пробковую прокладку обрабатывают жидким герметиком.
  3. Паронит (асбестовый или безасбестовый) – резиновый материал с минеральными добавками, прошедший формовку и вулканизацию. Паронитовые прокладки для крышек ГБЦ сегодня наиболее распространены. Они хорошо герметизируют, устойчивы к агрессивным воздействиями и относительно долговечны.
  4. Картон. Материал для клапанных крышек проходит специальную обработку и устойчив к воздействию воды, масла, бензина и др. Отличаются наименьшей долговечностью.

Признаки износа прокладки клапанной крышки

— наличие пятен охлаждающей жидкости или масла на стыке крышки с головкой блока;

Если двигатель «семерки» покрыт масляными подтеками, то необходимо заменить уплотнительную прокладку крышки клапанов.

Инструмент

  1. Торцевая головка «на 10».
  2. Вороток.
  3. Сухая ветошь, тряпка.

Пошаговая замена

  1. Снять воздушный фильтр, открутить его корпус.
  2. Отсоединить привод дроссельной заслонки.
  3. Отвинтить крепежи крышки, снять шайбы.
  4. Снять крышку со шпилек. Удалить старую прокладку. Тщательно протереть места стыка с новым уплотнителем, удалив загрязнения.
  5. Установить ровно новую прокладку, аккуратно поместить крышку на место.
  6. Закрутить крепления крышки клапанов.

Снятые до этого детали устанавливаются в обратном порядке.

Как самостоятельно заменить сальники (маслосъемные колпачки) на ВАЗ 2107

Очень многие неполадки двигателя и топливной системы сопровождаются резким повышением расхода бензина. Если при этом еще и наблюдается интенсивный выхлоп дыма из трубы, это может свидетельствовать об износе маслосъемных колпачков.

Чтобы вконец не испортить двигатель ВАЗ 2107, лучше не эксплуатировать автомобиль в таком состоянии. Тем более что осуществить замену может даже новичок у себя в гараже с помощью нашей пошаговой инструкции.

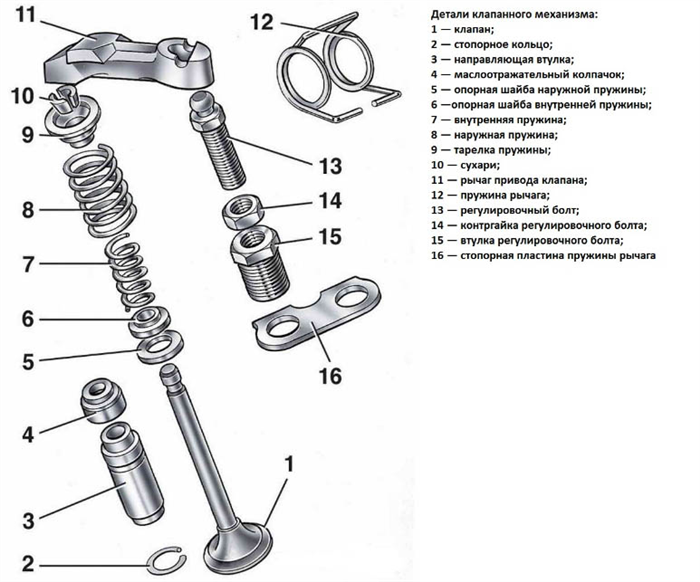

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Работающий двигатель заставляет постоянно двигаться все элементы газораспределительного механизма. Они трутся между собой, что неизбежно приводит к износу. Чтобы снизить скорость износа, на поверхность каждого элемента попадает масло. При этом нужно следить за тем, чтобы масло не оказалось в рабочей зоне клапанов. Иначе мотор начнет давать сбои. Чтобы в камеру сгорания не проникало ни капли масла, устанавливаются сальники.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

  1. Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
  2. Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
  3. Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.

Признаки поломки

Чтобы не допустить серьезных проблем в работе мотора, нужно своевременно диагностировать и исправить поломку сальника.

Судить об износе маслосъемных колпачков на ВАЗ 2107 можно по следующим признакам:

  • Наблюдается повышенное выделение выхлопных газов белого или синего цвета.
  • Значительно повышается расход масла в двигателе.
  • Свечи покрываются черным нагаром.

Если вы обнаружили эти признаки поломки, нужно убедиться в исправности всего газораспределительного механизма, а не только колпачков. Особое внимание уделите диагностике клапанов. При необходимости осуществите замену маслосъемных колпачков на ВАЗ.

Если вовремя не диагностировать и не исправить проблему, могут возникнуть последствия:

  • мотор потеряет динамику;
  • он начнет работать нестабильно, на холостых оборотах часто будет глохнуть;
  • понизится давление в цилиндрах;
  • нагар образуется не только на клапанах, но и на стенках цилиндров и поршней;
  • герметичность системы будет нарушена.

Когда на стенках двигателя появляется нагар, его ресурс резко снижается. Если вовремя не устранить проблему, ситуация приведет к дорогостоящему капитальному ремонту мотора. А ведь избежать этих трудностей можно простой заменой сальников на ВАЗ 2107.

Когда наступает время замены

Со временем уплотняющий материал маслосъемных колпачков становится твердым. В результате он теряет свою упругость, что приводит к просачиванию масла в цилиндр. Эта же проблема возникает и при неисправности поршневых колец.

Колпачки меняют в тех случаях, когда утечка масла происходит без видимых мест. Следите за тем, как ведет себя выхлоп во время движения. Резко затормозите автомобиль двигателем, а затем также резко нажмите на педаль газа. Если это приведет к появлению густого дыма из глушителя, значит пора осуществлять замну сальников.

Густой дым сизого цвета может появляться на автомобиле и после длительной стоянки.

Это легко объяснить. Если износились колпачки, это приводит к попаданию масла в цилиндр двигателя. Если же были изношены или закоксованы кольца поршней, то мотор ведет себя немного по-другому. За автомобилем будет оставаться дым только при движении на подъем или при быстром разгоне.

Если в дополнение к дыму вы наблюдаете повышение топливного расхода, снижение динамики мотора и проблемы во время запуска, это все может быть свидетельством об износе механизмов.

Как выбрать новые маслосъемные колпачки на ВАЗ

Покупая новые сальники, приходится сталкиваться с вопросом выбора. На рынке мы видим достаточно много разных моделей. Некоторые из них заслужили высокую репутацию, другие же являются откровенными подделками. Поэтому нужно очень серьезно относиться к покупке нового устройства. Наиболее позитивные отзывы у автовладельцев сформировались о продукции компаний:

Как заменить колпачки на ВАЗ 2107

  1. Слейте примерно два литра охлаждающей жидкости.
  2. Уберите корпус воздушного фильтра и тягу для дроссельной заслонки, если у вас карбюратор.
  3. Снимите крышку клапанов.
  4. Переведите первый цилиндр в режим верхней мертвой точки.
  5. Ослабьте гайку натяжения для цепи.
  6. Снимите крепежный болт шестерни распределительного вала.
  7. Демонтируйте звездочку и цепь, закрепите их с помощью проволоки, чтобы не допустить возможное падение.
  8. Снимите корпус подшипников и рокеры.
  9. Снимите свечи. Чтобы клапан не упал в цилиндр, не забудьте заткнуть отверстие для свечей с помощью оловянного прутика.
  10. С помощью съемника клапанов снимите «сухари».
  11. С помощью отвертки осторожно подцепляем и вынимаем маслосъемный колпачок.
  12. Перед тем как установить новый, не забудьте смазать поверхность штока маслом.
  13. Верните на место пружины и остальные запчасти.
  14. Повторите все описанные операции с каждым цилиндром, устанавливая их в ВМТ.

После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь. Остальные элементы устанавливаются в обратной последовательности.

Замена маслосъемных колпачков ВАЗ 2107

Маслосъемные колпачки устанавливаются на впускные и выпускные клапана двигателя. Основная функция маслосъемных колпачков — это предотвращение попадания лишнего моторного масла внутрь камеры сгорания. Выход из строя нескольких колпачков приводит к повышенному расходу масла и нагару в поршневой группе. В этой статье мы расскажем как заменить маслосъемные колпачки ВАЗ 2107, а также несколько слов о выборе колпачков и признаках износа.

Причины и признаки износа маслосъемных колпачков

Колпачки во время работы двигателя непрерывно подвергаются воздействию моторного масла и выхлопных газов. Со временем внутренняя часть колпачка «дубеет» и происходит истирание. Маслосъемные колпачки (сальники клапанов) ходят примерно 50-100 тыс. км. пробега. На ресурс колпачков оказывает влияние качество применяемого моторного масла, а также периодичность замены.

Можно выделить несколько основных признаков износа колпачков:

  1. Большой расход моторного масла (более 1 литра на 1000 км пробега).
  2. Отложения на свечах зажигания (по-простому черные свечи).
  3. Сизый дым из выхлопной трубы (особенно заметно на высоких оборотах).

Также эти симптомы могут указывать и на другие проблемы, например, износ ЦПГ в целом.

Выбор маслосъемных колпачков

К покупке новых колпачков нужно подходить ответственно. Выбор лучше сделать в пользу именитых производителей, например, Elring, Victor Reinz. Колпачки будут стоить дороже, но вы будете уверены в их качестве.

Инструмент для работы:

  • шлицевая отвертка;
  • вороток с трещоткой;
  • набор головок;
  • набор рожково-накидных ключей;
  • рассухариватель клапанов;
  • пинцет;
  • съемник для колпачков;
  • ветошь;
  • приспособление для установки колпачков;
  • молоток;
  • динамометрический ключ.

Процесс замены

  1. Полностью демонтируем корпус воздушного фильтра. Сразу снимаем крышку и вытаскиваем фильтр, затем откручиваем гайки крепления от карбюратора и снимаем корпус целиком.

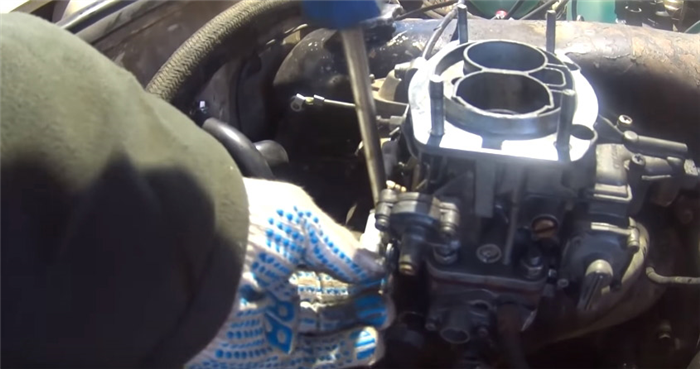

  2. Снимаем тягу педали газа, а также тросик подсоса на карбюраторе.
  3. Откручиваем по периметру все гайки крепления клапанной крышки и снимаем для удобства все свечные провода. Еще можно снять крышку трамблера.
  4. Демонтируем прижимные шайбы под гайками и снимаем клапанную крышку.

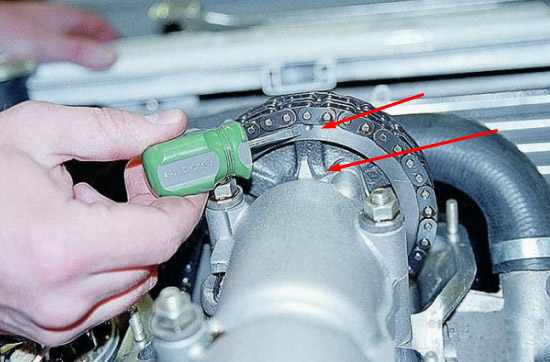

  5. Устанавливаем первый цилиндр в ВМТ, совмещая метки. Двигатель прокручиваем за болт шкива коленчатого вала по часовой стрелке.
  6. Ослабляем натяжитель цепи и откручиваем болт крепления звезды распредвала. После откручивания болта снимаем звезду с распредвала. Цепь нужно оставить прямо на звезде, можно примотать проволокой, чтобы не соскочила.

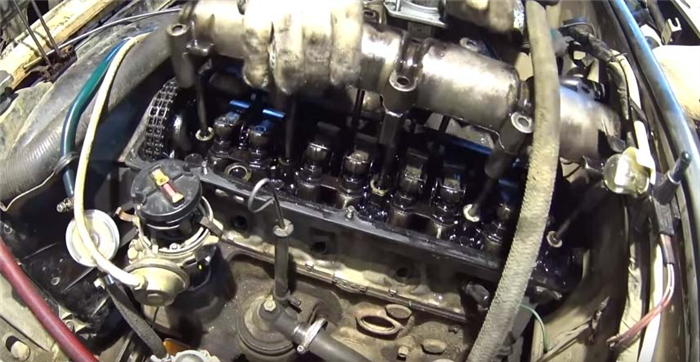

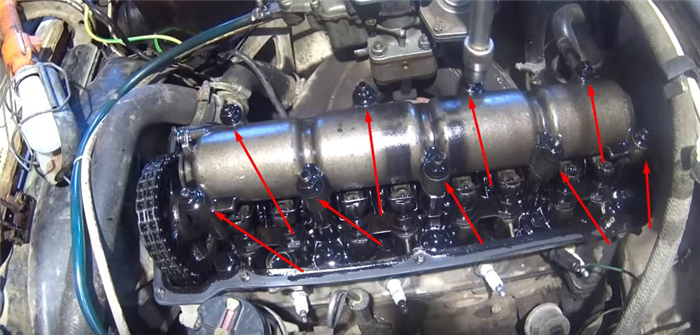

  7. Откручиваем гайки крепления распределительного вала и снимаем его.
  8. Демонтируем рокера с пружинами. Главное их не перепутать при сборке, каждый рокер нужно поставить на свое место.

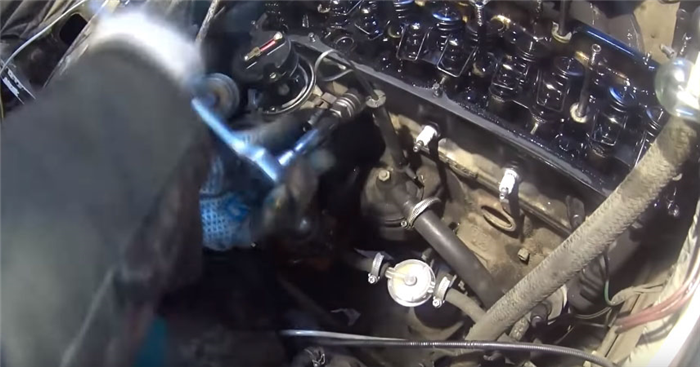

  9. Откручиваем свечи зажигания.

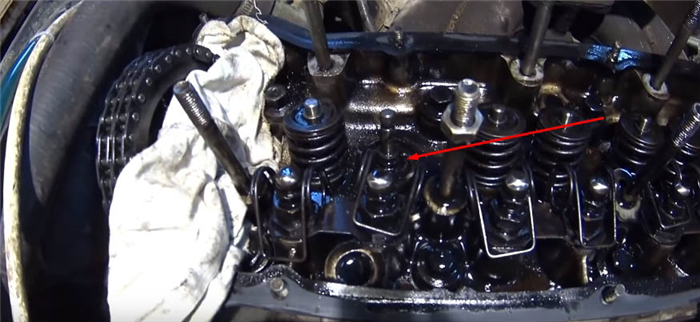

  10. У нас установлена ВМТ, значит маслосъемные колпачки можно менять на первом и четвертом цилиндре. Клапана на первом и четвертом цилиндре после рассухаривания не упадут в цилиндр, потому что их подпирают поршни.
  11. Рассухариваем клапан, к примеру, можно начать с первого цилиндра. Отжимаем пружину клапана, вынимаем пинцетом «сухарь” и клапан свободен.
  12. Снимаем пружины клапана и получаем доступ к маслосъемному колпачку.
  13. Одеваем съемник и снимаем колпачок.
  14. Одеваем колпачок от руки на шток клапана и далее с помощью приспособления сажаем его на место. Нужно приспособление, которое опирается на внутреннюю часть колпачка, чтобы легким ударом молотка посадить его на место.
  15. Одеваем пружины и «засухариваем” клапан.
  16. Меняем по выше описанной технологии колпачки клапанов на первом и четвертом цилиндре.
  17. Прокручиваем двигатель и подпираем поршнями клапана на втором и третьем цилиндре. Следите, чтобы цепь не слетела со звезды при прокручивании.
  18. Меняем колпачки на клапанах второго и третьего цилиндра.
  19. Устанавливаем пружины и рокера на свои места.
  20. Ставим распредвал и совмещаем метки ВМТ. Дублирующие метки есть возле шкива коленчатого вала, проследите, чтобы они тоже совместились.
  21. Устанавливаем звезду РВ и затягиваем болт крепления.

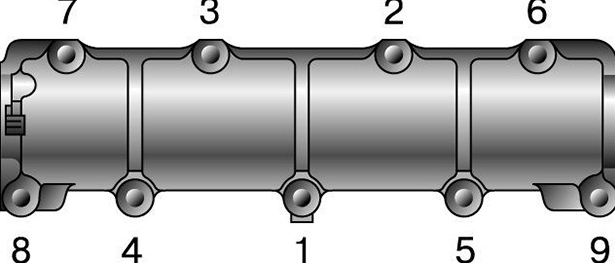

  22. Наживляем и затягиваем гайки крепления распредвала с моментом 2.2 кг, по схеме ниже.

Наглядно процесс замены маслосъемных колпачков ВАЗ 2107 смотрите в этом видео:

Как поменять маслосъемные колпачки на ВАЗ 2107

Замена маслосъемных колпачков на ВАЗ 2107 без снятия головки проводится довольно легко. Единственное условие – это аккуратность. В статье дается полная инструкция с нюансами.

Содержание статьи:

  • Признаки того, что надо менять колпачки
  • Инструменты
  • Замена
  • Видео

В одной из статей мы уже писали, о чем может рассказать цвет выхлопа, или же цвет нагара на свечах. Если вкратце, то и то, и другое должны быть черными.

Признаки для ремонта маслосъемных колпачков

Однако это не панацея, есть несколько признаков того, что пора менять маслосъемные колпачки:

  • Повышенный расход масла. Конечно, не стоит доводить до такого состояния двигатель, но все равно такая ситуация может возникнуть. Так вот, при сильном износе сальник становится заливной горловиной, которая приводит только к еще большему расходу. Если такая ситуация сложилась, то прощай масло через пару сотен километров. В это трудно поверить, но оно прямо вылетает из выхлопной трубы;
  • Голубой дым из выхлопной трубы. Он сопровождается масляным налетом на конце патрубка;
  • Черный нагар на свечах зажигания. Причем, он должен быть именно нагаром, а не сажей.

Инструменты для замены маслосъемных колпачков ВАЗ

Для того, чтобы заменить маслосъемные колпачки на ВАЗ 2107, необходимы несколько специальных вещей, которые есть в этом списке:

  • Головки или торцовые ключи на 10, 13 и 17. Может понадобиться на 14. Зависит от года выпуска. Рожковый ключ на 13 для карбюраторных автомобилей;
  • Отвертка с плоским жалом;
  • Специальный ключ для коленвала, потому что на инжекторных авто нет храповика;
  • Рассухарка – так именуется в народе приспособление для рассухаривания клапанов;
  • Сами колпачки, продаются комплектом, но можно встретить и россыпью, надо 8 штук;
  • Прокладка под крышку клапанов;
  • Свинцовый пруток диаметром 8-10 мм;
  • Съемник колпачков, пинцет.

Замена маслосъемных колпачков на ВАЗ 2107

Пришло время приступить непосредственно к замене. Прежде всего, как и перед началом любых других работ, необходимо отсоединить минусовую клемму аккумулятора. На карбюраторных автомобилях так же нужно снять воздушный фильтр и карбюратор. Затем действия не отличаются друг от друга.

  • Снимаем крышку клапанов. Заранее следует запастись тарой для шайб и гаек, потому что шайбы здесь специфические. Конечно, их без труда можно найти в любом автомагазине, но откладывать сборку ради этого не хочется;
  • После этого проворачиваем коленчатый вал так, чтобы получить такое положение, в котором поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Это можно проверить при помощи метки на шкиве, либо щупом: в таком положении оба клапана вышеуказанных цилиндров будут свободны;
  • Затем откручиваем две гайки крепления натяжителя цепи и вынимаем его. В этот момент важно не потерять прокладку.

  • Собираем все в обратном порядке, устанавливаем корпус с распредвалом, затяжку производим в порядке, указанном на картинке;
  • Ставим на место шестерню, не забываем про метки. Собираем все в обратном порядке.

Ну вот и все, замена маслосъемных колпачков без снятия ГБЦ окончена.

Видео: замена маслосъемных колпачков на классическом двигателе ВАЗ:
