Датчик давления шевроле лачетти

Содержание

Описание и расположение датчиков на Chevrolet Lacetti

В Шевроле Лачетти (седан, хэтчбек 1.6) силовой агрегат оснащен системой распределительного впрыска горючего. Топливо подается в каждый цилиндр через форсунки с запрограммированной очередностью.

Конструкция системы типичная, как для большинства марок с предустановленным ЭБУ: датчик параметров работы мотора, ЭБУ, исполнительные устройства.

ЭБУ – это мини компьютер, установленный в двигатель автомобиля. Он состоит из модуля оперативной памяти, запоминающего устройства.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Датчик положения коленчатого вала

ДПКВ установлен на передней стенке блока цилиндров. Механизм в режиме онлайн передает микроконтроллеру информацию о частоте вращения коленчатого вала.

При прохождении зубьев вблизи диска он фиксирует данные, передает микроконтроллеру. Зубья с наклоном в 6 градусов. С целью упрощения положения коленвала два зуба из шестидесяти удалены, образуется широкий паз. Проходя мимо ДПКВ, в последнем возникает опорный импульс, считывается положение коленвала.

Датчик фаз (положения распределительного вала)

Датчик распредвала зафиксирован в правой части головки блока цилиндров с торцевой части, вблизи шкива распредвала. Работа ДПРВ основана на работе датчика Холла. Фиксация происходит в момент прохода выступа на торце распредвала. На основании импульсов выставляется угол опережения зажигания, определяется цилиндр, в который необходимо подать горючее в «данный момент».

При неисправности ЭБУ переходит в режим аварийной работы, на центральной консоли приборов горит индикатор ошибки, уведомляющий о поломке в работе механизма.

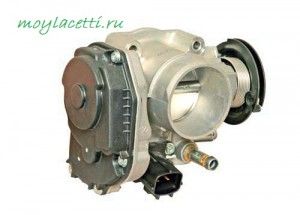

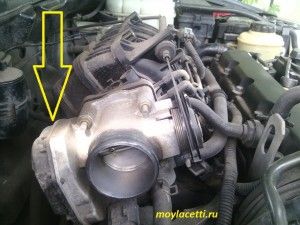

Датчик положения дроссельной заслонки Шевроле Лачетти

ДПДЗ установлен на дроссельном узле, вместе с регулятором холостого хода. На основании полученных сигналов от ДПДЗ ЭБУ определяет текущее положение заслонки, рассчитывает нагрузку на силовой агрегат. Корректируется качественный и количественный составы топливовоздушной смеси.

О неисправности датчика сигнализирует индикатор на центральной консоли приборов Chevrolet Lacetti (седан, хэтчбек 1.6). Необходима замена датчика в сборе с блоком регулятора холостого хода.

Датчик детонации Шевроле Лачетти

ДД установлен на стенке блока цилиндров. На основании сигналов ЭБУ корректирует зажигание на скоростном режиме свыше 90 км/час. О повышении амплитуды вибрации датчику указывает керамический элемент с чувствительной поверхностью. По достижении критической отметки, ЭБУ в автоматическом режиме корректирует угол опережения в сторону позднего.

В случае неисправности, агрегат переходит в аварийный режим работы, на центральной консоли приборов сигнализирует индикатор о наличии неисправности. О наличии неисправности также будет указывать вибрация мотора при резком повышении оборотов.

Датчик абсолютного давления Шевроле Лачетти

ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.

Датчики концентрации кислорода

В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.

Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают (снижают) напряжение. При минимальном количестве оно равно 0.1 В, при максимальном — 0.9 В. В первом случае называется обедненной смесью, во втором – обогащенной. На основании показателей, переданных лямбда зондом, ЭБУ формирует настройки топливной системы.

Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.

Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.

С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).

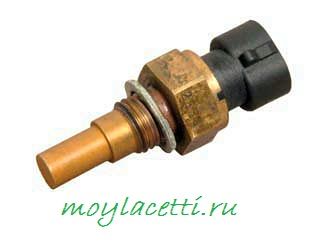

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

Читать еще:  Передаточные числа нива шевроле

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Датчик скорости

ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.

Датчик уровня топлива

Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.

Датчик давления масла

ДДМ находится в правой части силового агрегата с тыльной стороны. Для замены нужно демонтировать переднее правое колесо, отсоединить колодку с проводами, снять датчик.

На этапе запуска мотора загорается индикатор красного цвета, после двух секунд он должен погаснуть. В противном случае это указывает на неисправность. Датчик давления масла состоит из механической и электрической частей. Первая вкручивается непосредственно в стенку блока мотора, вторая в приборную панель Шевроле Лачетти (седан, хэтчбек 1.6).

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта. Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево.

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Датчик давления масла на «Шевроле Лачетти»: где находится, как проверить и заменить

Автомобиль «Шевроле Лачетти» по праву считается одной из самых долговечных моделей американского производителя. Российские автовладельцы на своём опыте убедились в качестве и надёжности этой машины. Однако некоторые детали авто могут вызывать сложности в обслуживании и ремонте. Одним из таких элементов считается датчик давления масла (ДДМ).

Где находится

Большинство автолюбителей привыкло, что стоит только открыть капот, как все элементы машины сразу же окажутся как на ладони. Однако конструкция «Лачетти» не подразумевает такой лёгкости в нахождении ДДМ.

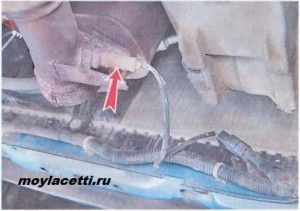

Устройство располагается под двигателем, со стороны переднего пассажира. Поэтому обнаружить его глядя сверху вниз на подкапотное пространство невозможно. Потребуется загнать автомобиль на эстакаду, снять правое колесо и только после этого можно будет увидеть ДДМ.

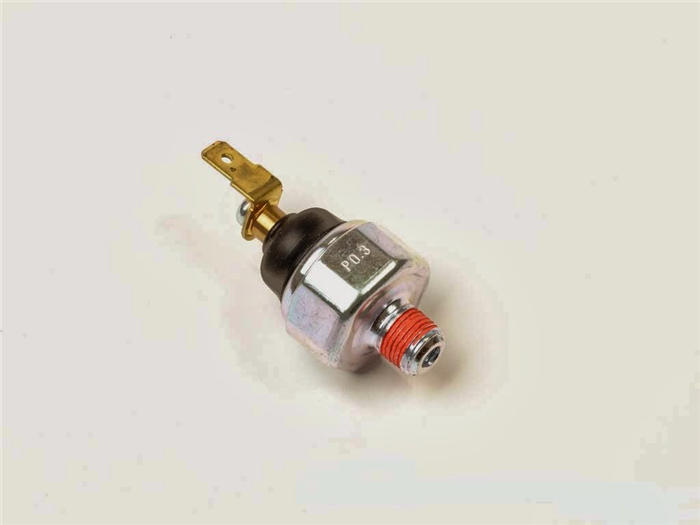

Миниатюрное устройство, которое монтируется в нижней части двигателя

На автомобиль устанавливаются датчики разных производителей, однако все они должны соответствовать определённым стандартам:

размер резьбы — М14х1.5;

давление переключения — 0.5 бар;

Проверка датчика давления масла на «Шевроле Лачетти»

Из-за неудобного положения датчика потребуется загонять автомобиль на эстакаду или же поднимать его правую часть домкратом. Подготовительный этап работ порой занимает больше времени, чем непосредственная проверка устройства:

Так, потребуется обеспечить машине устойчивое положение и снять переднее правое колесо (со стороны пассажира).

После этого под силовым агрегатом можно будет увидеть сам датчик. Его необходимо выкрутить из посадочного гнезда, предварительно отсоединив провода.

Далее в отверстие вкручивается наконечник манометра. Именно этот инструмент поможет быстро определить работоспособность датчика.

Потребуется завести мотор. У прогретого до 90º С двигателя «Лачетти» давление масла на холостых оборотах должно быть не менее 0.3 кг/см. Если манометр показывает знчение ниже, то испорчен масляный насос или наблюдается сильный износ вкладыша коленвала. Если же давление выше 0.3 кг/см, то вышел из строя сам датчик.

Таким образом, посредством одного только манометра можно сразу же установить причину понижения или повышения давления в системе смазки.

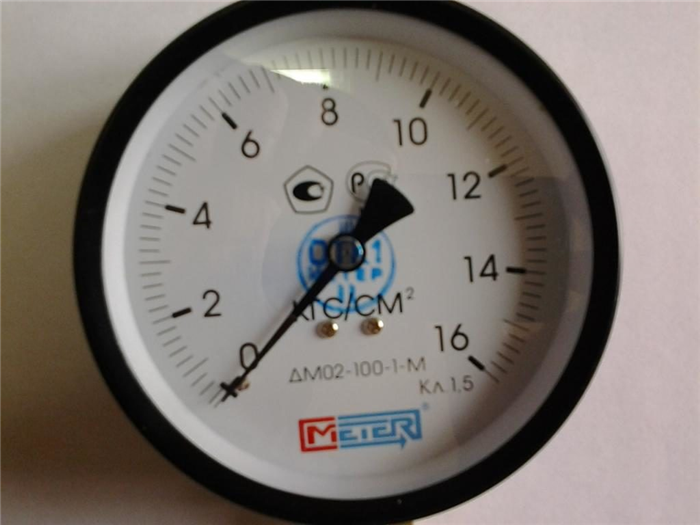

Простейший прибор для измерения давления

Манометр — это измерительный прибор, принцип работы которого основывается на сопоставлении давления между пружиной и мембраной. Эти элементы манометра обладают высокой чувствительностью, что позволяет получать максимально точные значения текущего давления в системе смазки.

Как заменить датчик своими руками

Для выполнения этой процедуры потребуются следующие инструменты:

упоры под колёса автомобиля;

накидной ключ на 22;

Порядок замены: пошаговая инструкция

Руководствуясь приведёнными ниже пунктами работы, можно быстро произвести замену ДДМ на Chevrolet Lacetti самостоятельно:

Поставить автомобиль на ровное место, включить первую скорость и поднять ручник.

Под заднюю пару колёс необходимо подставить упоры, чтобы гарантировать машине устойчивое положение в течение всего времени, пока она будет находиться на домкрате.

Колёсным ключом ослабляем гайки на правом переднем колесе.

После чего домкратом необходимо приподнять машину, чтобы колесо чуть-чуть не касалось пола.

Выкрутив гайки, снимаем колесо.

Далее потребуется вывернуть руль вправо до упора — только так откроется эта сторона двигателя и расположенный на ней ДДМ.

Найдя датчик, следует отсоединить его от шлейфа проводов.

После ключом на 24 можно выкрутить неисправное устройство из гнезда. Важно при этом вытащить не только сам датчик, но и алюминиевый уплотнитель.

На новое устройство рекомендуется нанести несколько капель моторного масла и вкрутить его на свободное гнездо ключом на 22.

В процессе замены масло из образовавшегося отверстия может немного подтекать, поэтому лучше всего выполнять все этапы операции максимально быстро.

После того как новый исправный датчик будет вмонтирован в отверстие, потребуется подключить к нему шлейф проводов и завести мотор.

Если система работает нормально, уровень масла в двигателе не упал из-за утечки, то лампа давления на приборной панели «Лачетти» погаснет.

После проверки руль выворачивается обратно в положение «прямо».

Снятое колесо насаживается на мост, гайки закручиваются вполоборота.

Затем можно снимать машину с домкрата и закрутить гайки до конца.

Фото: основные этапы замены

Видео: простой алогоритм замены ДДМ

Единственная сложность, которая возникает у владельцев «Шевроле Лачетти» при замене датчика давления масла, связана с неудобством его положения в машине. Однако, если грамотно подойти к организации работы, то можно сократить неудобства до минимума.

Таким образом, как проверка, так и замена ДДМ в Chevrolet Lacetti выполняется обычным водителем без применения специального оборудования. Самостоятельное обслуживание своего автомобиля позволяет не только сэкономить средства на оплате услуг специалистов СТО, но и лучше понять своего «четырёхколёсного друга». К тому же только при исполнении работ своими руками можно быть уверенным в их качестве.

Читать еще:  Шевроле спарк и равон р2

Самостоятельно меняем датчик давления масла на «Шевроле Лачетти»

Каждый автовладелец должен тщательно контролировать уровень масла в моторе своей машины. Если этого не делать, любой, даже самый надёжный двигатель прослужит очень недолго. Это относится и к моторам «Шевроле Лачетти». Иногда на приборной панели этой машины загорается аварийная лампочка с изображением маслёнки. Это может быть признаком неисправного масляного датчика. Разберёмся, как заменить его своими руками.

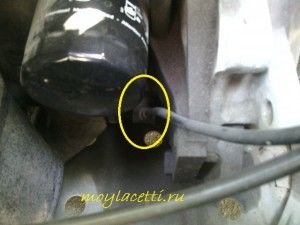

Расположение масляного датчика на «Шевроле Лачетти»

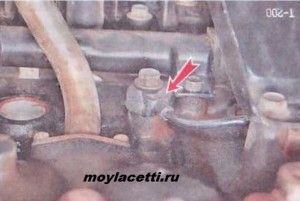

Датчик давления масла на «Шевроле Лачетти» находится внизу, под двигателем, с правой стороны.

Для того чтобы его увидеть, придётся снять правое переднее колесо и защиту картера (если таковая на автомобиле установлена).

Как проверить исправность датчика давления масла на «Шевроле Лачетти»

Проверка исправности датчика давления масла заключается в измерении электрического сопротивления и давления в нескольких контрольных точках. Дело в том, что в датчике имеется небольшой реостат из нихрома, по которому перемещается ползунок, присоединённый к мембране.

Чем сильнее давление масла на мембрану, тем дальше по нихромовой обмотке перемещается ползунок и тем выше сопротивление этой обмотки. Исследуя взаимосвязь между давлением и сопротивлением, можно сделать вывод об исправности датчика.

Именно поэтому полученные во время проверки цифры сравниваются со значениями давления и сопротивления, приведёнными в инструкции по эксплуатации машины (в случае с «Шевроле Лачетти» эти значения могут быть оформлены как в виде обычной таблицы, так и в виде графика, причём последний вариант намного удобнее). Но прежде чем переходить к измерениям, определимся с инструментарием.

Необходимые инструменты

  • мультиметр бытовой;
  • насос ручной;
  • комплект проводов;
  • манометр стрелочный;
  • руководство по эксплуатации автомобиля.

Последовательность проверки

  1. К контактам снятого с автомобиля масляного датчика прикрепляются провода. Полярность контактов и точки крепления проводов показаны на фото.

Замена датчика давления масла на «Шевроле Лачетти»

Перед началом работы соберём всё необходимое.

Инструменты и расходные материалы

  • домкрат;
  • противооткатные башмаки;
  • комплект торцовых головок с воротком;
  • рожковый ключ на 24.

Последовательность замены датчика

  1. Автомобиль ставится на ровную поверхность, включается первая передача и ручник, под задние колёса подкладываются противооткатные башмаки.
  2. Торцовой головкой на 19 слегка ослабляются гайки на правом переднем колесе автомобиля.
  3. Теперь правое переднее колесо поддомкрачивается, ослабленные гайки откручиваются с помощью всё той же торцовой головки. Колесо снимается.
  4. После этого открывается кабина автомобиля и руль поворачивается в крайнее правое положение (потому что добраться до датчика можно лишь максимально повернув колёса).

Меняем датчик давления масла на «Шевроле Лачетти» — видео

Важные моменты

  • если «родной» датчик «Шевроле Лачетти» вышел из строя, крайне не рекомендуется заменять его новым датчиком производства компании «Шевроле». Дело в том, что пластмассовая часть корпуса этих датчиков очень хрупкая и часто лопается, особенно в сильные морозы. Поэтому имеет смысл вместо оригинального датчика поставить устройство от другого производителя. Большим спросом у автолюбителей пользуется продукция фирмы BOSCH, которая прекрасно заменяет оригинальные датчики. Но закручивать такой датчик придётся ключом на 22, а не на 24. А его каталожный номер — 95961350;
  • менять масляный датчик придётся очень быстро. Так как он находится под двигателем, после его выкручивания из магистрали хлынет масло. И тут есть два варианта: либо подставить под масло какую-то ёмкость, либо очень быстро вкрутить новый датчик. Но при любом варианте утечки масла избежать не удастся;

Итак, чтобы заменить масляный датчик на «Шевроле Лачетти», совершенно ни к чему отправляться в автосервис. С этой заменой справится даже начинающий автолюбитель. Главное, не прилагать слишком больших усилий, выкручивая это хрупкое устройство и не забывать проверять уровень масла после замены. Если этого не сделать, то «маслёнка» на приборной панели может загореться и с новым датчиком.

Датчики Лачетти и их назначение

В этой статье подробно рассмотрим датчики Лачетти и их назначение.

В состав системы управления двигателем Шевроле Лачетти входит десяток датчиков, которые мгновенно сообщают данные для ЭБУ, которая, в свою очередь, изменяет режимы работы двигателя.

Вот мы их и рассмотрим.

Какие существуют Датчики Лачетти и их назначение

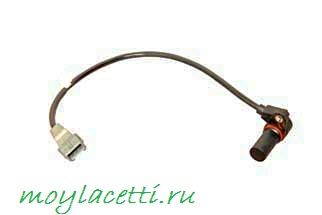

Датчик положения коленчатого вала Лачетти

Датчик положения коленчатого вала Шевроле Лачетти установлен в нижней части блока цилиндров возле маховика под масляным фильтром.

Датчик положения коленчатого вала Шевроле Лачетти

По сигналам этого датчика ЭБУ определяет частоту вращения коленчатого вала и его положение.

Датчик положения коленчатого вала Лачетти

Датчик положения коленчатого вала Шевроле Лачетти (ДПКВ) — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, прикрепленного к щеке коленчатого вала 4-го цилиндра. Зубья расположены на диске с интервалом 6°.

Для определения положения коленчатого вала два зуба из 60 срезаны. Благодаря этому образуется широкий паз.
При прохождении этого паза мимо датчика в нем генерируется опорный импульс синхронизации. Установочный зазор между сердечником датчика и вершинами зубьев составляет примерно 1,3 мм. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушками зажигания.

На большинстве автомобилей датчик положения коленчатого вала — единственный, при неисправности которого работа двигателя невозможна, но на Лачетти двигатель может работать и без него. При неисправности ДПКВ Лачетти, блок управления двигателем переходит в аварийный режим и осуществляет управление системой управления двигателем по датчику положения распределительных валов (ДПРВ). При этом запуск двигателя происходит чуть дольше обычного. При выходе из строя и ДПРВ, двигатель запустить не удастся.

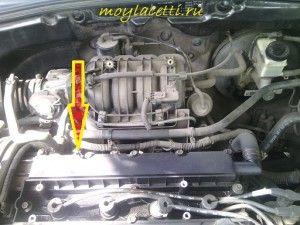

Датчик положения распределительного вала Лачетти

Датчик положения распределительных валов Шевроле Лачетти установлен на головке блока цилиндров у задней крышки ремня привода ГРМ.

Датчик положения распределительного вала Лачетти

По сигналам этого датчика ЭБУ отслеживает положение распределительного вала выпускных клапанов для синхронизации открытия топливных форсунок в соответствии с рабочими тактами в цилиндрах двигателя.

При неисправности датчика положения распределительного вала ЭБУ Лачетти переходит на резервную (аварийную) программу работы. При этом на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Замена датчика положения распределительного вала Шевроле Лачетти

Датчик положения дроссельной заслонки Лачетти

Датчик положения дроссельной заслонки Шевроле Лачетти установлен на дроссельном узле и объединен в одном корпусе с регулятором холостого хода.

Датчик положения дроссельной заслонки Лачетти

По сигналам датчика ЭБУ определяет положение дроссельной заслонки, косвенно указывающее на нагрузку двигателя. В зависимости от показаний датчика ЭБУ корректирует состав топливовоздушной смеси в соответствии с положением дроссельной заслонки и определяет момент перехода двигателя в режим холостого хода.

Датчик положения дроссельной заслонки Лачетти

Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.
На один конец его резестивного элемента от ЭБУ подается стабилизированное напряжение +5,0 В, а другой соединен с «массой» электронного блока. С третьего вывода потенциометра, который соединен с осью дроссельной заслонки, снимается сигнал для блока управления. Измеряя выходное напряжение сигнала датчика, ЭБУ определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

Читать еще:  Шевроле авео или хендай солярис

При неисправности датчика на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Необходимо заменить целиком дроссельный узел в сборе с блоком регулятора холостого хода и датчиком положения дроссельной заслонки.

Датчик детонации Лачетти

Датчик детонации Шевроле Лачетти установлен на блоке цилиндров двигателя возле опорного кронштейна впускного трубопровода в зоне 3-го цилиндра.

Датчик детонации Лачетти

По сигналам датчика детонации ЭБУ производит корректировку угла опережения зажигания на скоростях более 90 км/ч, удерживая его на границе возникновения детонации, что является оптимальным для работы двигателя.

Датчик детонации Лачетти

Пьезокерамический чувствительный элемент датчика генерирует сигнал переменного напряжения, амплитуда и частота которого соответствуют параметрам вибраций стенки блока цилиндров двигателя. При возникновении детонации амплитуда вибраций определенной частоты возрастает. При этом для подавления детонации ЭБУ корректирует угол опережения зажигания в сторону более позднего.

При неисправности датчика детонации ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. При этом возможно появление детонации (металлических стуков в двигателе при резком увеличении нагрузки), что крайне вредно для двигателя. Поэтому до места ремонта следует двигаться не спеша, без резких ускорений. Диагностика и замена датчика детонации Шевроле Лачетти

Датчик абсолютного давления Лачетти

Датчик абсолютного давления Шевроле Лачетти установлен на впускном трубопроводе.

Датчик абсолютного давления Шевроле Лачетти

По сигналам датчика абсолютного давления ЭБУ определяет величину разрежения во впускном трубопроводе, косвенно указывающую на нагрузку двигателя. В соответствии с этими показаниями ЭБУ корректирует пропорции топливовоздушной смеси в соответствии с режимом работы двигателя.

Датчик абсолютного давления (разрежения) воздуха во впускном трубопроводе соединен трубкой с его ресивером. Для подачи большего количества топлива при большом угле открытия дроссельной заслонки (разрежение во впускном трубопроводе незначительное) ЭБУ увеличивает время работы топливных форсунок.
При уменьшении угла открытия дроссельной заслонки разрежение во впускном трубопроводе увеличивается, и ЭБУ, обрабатывая сигнал, сокращает время работы форсунок. Датчик абсолютного давления воздуха во впускном трубопроводе позволяет ЭБУ вносить коррективы в работу двигателя при изменении атмосферного давления в зависимости от высоты над уровнем моря.

При неисправности датчика ЭБУ переходит на резервную программу работы и на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Замена датчика абсолютного давления во впускном трубопроводе двигателя Шевроле Лачетти.

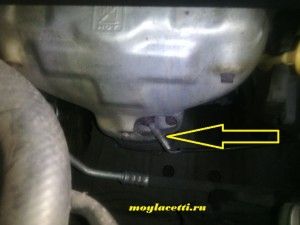

Датчики концентрации кислорода Лачетти

На автомобиле установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

Датчик концентрации кислорода Шевроле Лачетти

…второй — на приемной трубе (диагностический).

Датчики концентрации кислорода Лачетти

Управляющий датчик концентрации кислорода представляет собой гальванический источник тока, выходное напряжение которого зависит от концентрации кислорода в окружающей датчик среде. По сигналу от датчика о наличии кислорода в отработавших газах ЭБУ корректирует подачу топлива форсунками так, чтобы состав рабочей смеси был оптимальным для эффективной работы каталитического нейтрализатора отработавших газов.
Кислород, содержащийся в отработавших газах, после вступления в химическую реакцию с электродами датчика создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В до 0,9 В.
Низкий уровень сигнала соответствует бедной смеси (наличие кислорода), а высокий уровень — богатой (кислород отсутствует). Когда датчик находится в холодном состоянии, выходной сигнал датчика отсутствует, т. к. его внутреннее сопротивление в этом состоянии очень высокое — несколько МОм (система управления двигателем работает по разомкнутому контуру).
Для нормальной работы датчик концентрации кислорода должен иметь температуру не ниже 300 °C.
С целью быстрого прогрева датчика после пуска двигателя в датчик встроен нагревательный элемент, которым управляет ЭБУ. По мере прогрева сопротивление датчика падает, и он начинает генерировать выходной сигнал. Тогда ЭБУ начинает учитывать сигнал датчика концентрации кислорода для управления топливоподачей в режиме замкнутого контура.
Датчик концентрации кислорода может выйти из строя в результате применения этилированного бензина или использования при сборке двигателя герметиков, содержащих в большом количестве силикон (соединения кремния) с высокой летучестью. Испарения силикона могут попасть через систему вентиляции картера в камеру сгорания двигателя. Присутствие соединений свинца или кремния в отработавших газах может привести к выходу датчика из строя.

Датчики концентрации кислорода Лачетти: управляющий и диагностический

Главной функцией диагностического датчика двигателя Шевроле Лачетти является оценка эффективности работы каталитического нейтрализатора отработавших газов.
Сигнал, генерируемый датчиком, указывает на наличие кислорода в отработавших газах после каталитического нейтрализатора. Если каталитический нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.
Принцип работы диагностического датчика такой же, как и у управляющего датчика концентрации кислорода.

При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. Вот статья Замена датчика кислорода Лачетти

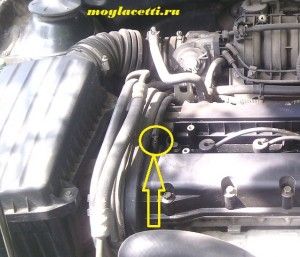

Датчик температуры охлаждающей жидкости Лачетти

Датчик температуры охлаждающей жидкости Шевроле Лачетти расположен под впускным трубопроводом между первым и вторым цилиндрами двигателя.

Расположение датчика температуры охлаждающей жидкости Лачетти

Датчик информирует ЭБУ о температуре охлаждающей жидкости, что необходимо для правильной регулировки состава топливо воздушной смеси и момента зажигания, особенно при запуске двигателя.

Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры. ЭБУ подает на датчик через резистор стабилизированное напряжение +5,0 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости.

Датчик температуры охлаждающей жидкости Лачетти

При неисправности датчика температуры охлаждающей жидкости ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. При этом может быть затруднен запуск двигателя, особенно после длительной стоянки. Диагностика и замена датчика температуры охлаждающей жидкости Шевроле Лачетти.

Датчик температуры поступающего в цилиндры воздуха Лачетти

Датчик температуры поступающего в цилиндры воздуха Шевроле Лачетти расположен в торце впускного трубопровода.

Назначение датчика аналогично датчику температуры охлаждающей жидкости.

Датчик температуры поступающего воздуха Лачетти

При неисправности датчика температуры поступающего в цилиндры воздуха ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем. При этом затруднен запуск двигателя, особенно при низкой температуре окружающей среды. Диагностика и замена датчика температуры поступающего в цилиндры воздуха Шевроле Лачетти

Датчик скорости Лачетти

Датчик скорости Шевроле Лачетти установлен на коробке передач.

Датчик скорости Лачетти

Датчик информирует ЭБУ о текущей скорости автомобиля. Принцип действия датчика скорости основан на эффекте Холла.
Шестерня привода датчика находится в зацеплении с шестерней, установленной на коробке дифференциала. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес. ЭБУ определяет скорость автомобиля по частоте импульсов.

Датчик скорости Лачетти

При неисправности датчика ЭБУ переходит на резервную программу, не работает спидометр и на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
