Описание и расположение датчиков на Chevrolet Lacetti

В Шевроле Лачетти (седан, хэтчбек 1.6) силовой агрегат оснащен системой распределительного впрыска горючего. Топливо подается в каждый цилиндр через форсунки с запрограммированной очередностью.

Конструкция системы типичная, как для большинства марок с предустановленным ЭБУ: датчик параметров работы мотора, ЭБУ, исполнительные устройства.

ЭБУ – это мини компьютер, установленный в двигатель автомобиля. Он состоит из модуля оперативной памяти, запоминающего устройства.

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Датчик положения коленчатого вала

ДПКВ установлен на передней стенке блока цилиндров. Механизм в режиме онлайн передает микроконтроллеру информацию о частоте вращения коленчатого вала.

При прохождении зубьев вблизи диска он фиксирует данные, передает микроконтроллеру. Зубья с наклоном в 6 градусов. С целью упрощения положения коленвала два зуба из шестидесяти удалены, образуется широкий паз. Проходя мимо ДПКВ, в последнем возникает опорный импульс, считывается положение коленвала.

Датчик фаз (положения распределительного вала)

Датчик распредвала зафиксирован в правой части головки блока цилиндров с торцевой части, вблизи шкива распредвала. Работа ДПРВ основана на работе датчика Холла. Фиксация происходит в момент прохода выступа на торце распредвала. На основании импульсов выставляется угол опережения зажигания, определяется цилиндр, в который необходимо подать горючее в «данный момент».

При неисправности ЭБУ переходит в режим аварийной работы, на центральной консоли приборов горит индикатор ошибки, уведомляющий о поломке в работе механизма.

Датчик положения дроссельной заслонки Шевроле Лачетти

ДПДЗ установлен на дроссельном узле, вместе с регулятором холостого хода. На основании полученных сигналов от ДПДЗ ЭБУ определяет текущее положение заслонки, рассчитывает нагрузку на силовой агрегат. Корректируется качественный и количественный составы топливовоздушной смеси.

О неисправности датчика сигнализирует индикатор на центральной консоли приборов Chevrolet Lacetti (седан, хэтчбек 1.6). Необходима замена датчика в сборе с блоком регулятора холостого хода.

Датчик детонации Шевроле Лачетти

ДД установлен на стенке блока цилиндров. На основании сигналов ЭБУ корректирует зажигание на скоростном режиме свыше 90 км/час. О повышении амплитуды вибрации датчику указывает керамический элемент с чувствительной поверхностью. По достижении критической отметки, ЭБУ в автоматическом режиме корректирует угол опережения в сторону позднего.

В случае неисправности, агрегат переходит в аварийный режим работы, на центральной консоли приборов сигнализирует индикатор о наличии неисправности. О наличии неисправности также будет указывать вибрация мотора при резком повышении оборотов.

Датчик абсолютного давления Шевроле Лачетти

ДАД установлен на патрубке забора воздуха. На основании переданных параметров ЭБУ анализирует и корректирует разрежение, снижает (увеличивает) нагрузку на силовой агрегат. Также стабилизируется пропорция топливовоздушной смеси в соответствии с нагрузкой мотора. Для увеличения мощности длительность работы топливной форсунки увеличивается за счет изменения угла дроссельной заслонки. Для снижения мощности угол изменяется, длительность работы распылителя сокращается. Неисправность работы агрегата сигнализируется индикатором на центральной консоли приборов Chevrolet Lacetti.

Датчики концентрации кислорода

В штатной комплектации установлено два датчика: один (управляющий) на корпусе впускного коллектора, второй (диагностический) – на приемной трубе.

Первый кислородный датчик – лямбда зонд на основании импульсов, которые передаются ЭБУ, проводится анализ, корректировка, дозирование кислорода, топлива, количества выхлопных газов. Порции настраиваются в соотношении максимальной балансировки горючей смеси, снижения количества выхлопных газов.

Частицы кислорода, содержащиеся в отработанных газах, при взаимодействии с поверхностью датчика повышают (снижают) напряжение. При минимальном количестве оно равно 0.1 В, при максимальном — 0.9 В. В первом случае называется обедненной смесью, во втором – обогащенной. На основании показателей, переданных лямбда зондом, ЭБУ формирует настройки топливной системы.

Нередки случаи выхода из строя лямбда зонда по причине использования этилированного бензина, термостойкого герметика, силикона при сборке силового агрегата.

Диагностический датчик (нижний) в процессе работы систематически отслеживает концентрацию выхлопных газов, работу катализатора. Принцип работы схож с управляющим. При неисправности горит индикатор на приборной панели.

С целью снижения уровня фактической токсичности, экономии на ежемесячном обслуживании в СТО устанавливается обманка – металлическая проставка под лямбда зонд. Обязательной диагностике и замене подлежит клапан рециркуляции выхлопных газов – EGR (ЕГР).

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Читать еще: Панель приборов нива шевроле фото

Датчик скорости

ДС – устанавливается на верхней части корпуса коробки передач Шевроле Лачетти (седан, хэтчбек 1.6). Независимо от типа: МКПП или АКПП, он информирует ЭБУ о скорости машины в текущий момент. Принцип работы основан на эффекте Холла. Шестерня привода приводит в зацепление дифференциал. ДС передает ЭБУ импульсы напряжения определенной частоты. Электронный блок управления интерпретирует данные, выводит на монитор показатель скорости автомобиля.

Датчик уровня топлива

Внутри бака расположена механическая часть, а под приборной панелью электрическая. Интерпретируя импульсы, на центральную консоль выводится показатель уровня топлива. Индикатор не загорелся при запуске двигателя – вероятнее всего он вышел из строя, подлежит замене.

Датчик давления масла

ДДМ находится в правой части силового агрегата с тыльной стороны. Для замены нужно демонтировать переднее правое колесо, отсоединить колодку с проводами, снять датчик.

На этапе запуска мотора загорается индикатор красного цвета, после двух секунд он должен погаснуть. В противном случае это указывает на неисправность. Датчик давления масла состоит из механической и электрической частей. Первая вкручивается непосредственно в стенку блока мотора, вторая в приборную панель Шевроле Лачетти (седан, хэтчбек 1.6).

Антиблокировочная система

АБС (ABS) – датчик устанавливается на каждый из двух тормозных контуров: передний левый (правый), а также заднего. Помимо механической части, к датчику подключается колодка с электрическим питанием. При неисправности датчика она выводит на дисплей аварийное уведомление.

Цена каждого датчика уточняется на момент покупки. Нередко приобретается иные детали, агрегаты, необходимые для ремонта. Всегда сверяйте каталожные артикулы с заводскими, обращайте внимание на стоимость. Никогда оригинальная продукция не стоит дешево.

В максимальных комплектациях Шевроле Лачетти или по индивидуальному заказу проводится установка: парктроника, датчика удара, дождя на лобовом стекле. А также прочие опции, которыми не комплектуются базовые модели.

Замена датчика кислорода

Замена датчика кислорода довольно проста, но есть некоторые нюансы, которые мы рассмотрим в этой статье.

Датчик кислорода (лямбда-зонд)

Отдельно хочется остановиться вот на таком нюансе.

Принцип действия датчика кислорода или лямбда-зонда основан на сравнении концентрации кислорода в воздухе с концентрацией кислорода в выхлопных газах! А не просто измерением кислорода в выхлопе!

Поэтому для полноценной работы большинству лямбда-зондов необходим доступ свежего воздуха. Бытует мнение, что воздух иногда подаётся… по проводам!

Да. По проводам. Об этом предупреждал BOSCH.

А вот, что по этому поводу гласит TIS Шевроле:

При повреждении проводки HO2S1, разъема или клеммы, необходимо заменить весь блок HO2S1. Проводку, разъем и клеммы не ремонтировать. Для правильной работы датчика необходимо обеспечить ему опорный сигнал чистого воздуха. Данный опорный сигнал чистого воздуха обеспечивается проводом(ами) HO2S1. Любая попытка ремонта проводов, разъема или клемм может привести к созданию преграды для воздушного опорного сигнала и снизит показатели работы HO2S1

Поэтому хочется обратить внимание любителей перепаивать разъёмы, смазывать контакты и т.п. на вышеизложенную информацию! Хорошо подумайте перед такими манипуляциями.

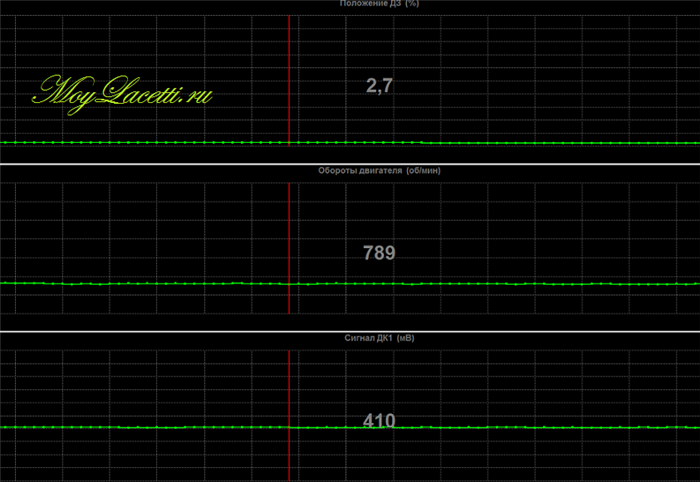

Я видел не один датчик кислорода, испорченный через разъём. Чаще всего при диагностике это выглядит следующим образом — график имеет практически ровную линию с опорным напряжением порядка 400 мВ и практически не реагирует на состав выхлопных газов.

Будьте внимательны и всегда отдавайте отчёт своим действиям!

Запомните эти важные моменты:

1. На датчике есть атмосферное отверстие (наружу). Поэтому:
а) нельзя мыть под давлением сам датчик и разъем;
б) нельзя покрывать смазкой и т.п. контакты разъема;

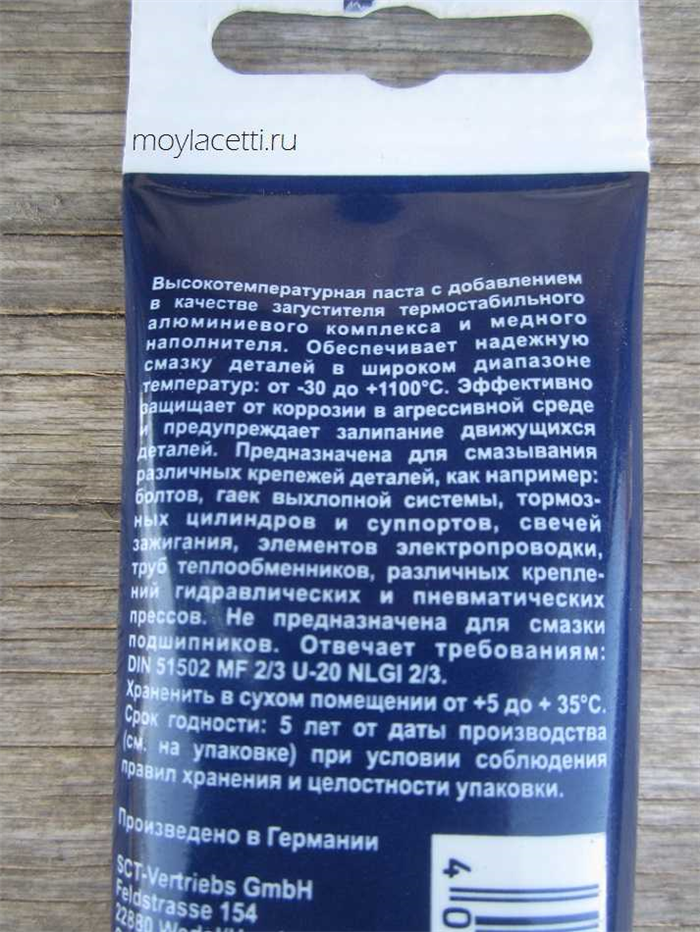

2. Желательно смазывать высокотемпературной смазкой резьбу датчика, но нельзя смазывать защитный корпус датчика.
3. Усилие затяжки 40 Н-м.
4. При ударе по корпусу, внутри может отвалиться измеряющий элемент.
5. Частота сигналов рабочей лямбды не менее 1 переключения за 2 секунды.
6. Сопротивление нагревательного элемента от 3 Ом до 35 Ом.
7. Напряжение нагрева подаваемое на лямбду = 10-14.5 В.
8. Напряжение сигнала с лямбды на прогретом двигателе:
при бедной смеси — менее 0.4 В;
при богатой смеси — более 0.6 В.
9. Период контроля параметров лямбды — каждые 30 тыс.км.

Дальше будет описан процесс замены датчиков кислорода. Если Вы хотите вникнуть в суть работы этого датчика, а также научиться его диагностировать и посмотреть реальные примеры неисправности датчиков кислорода, тогда ознакомьтесь со статьёй Лямбда зонд

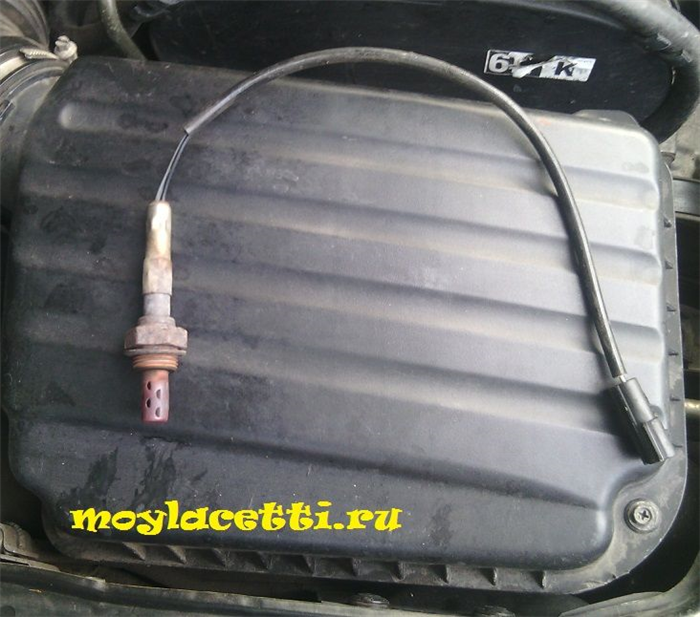

На Шевроле Лачетти установлены два датчика концентрации кислорода: один на выпускном коллекторе (управляющий),…

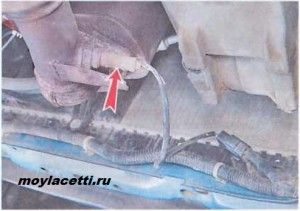

…второй — на приемной трубе (диагностический).

Примечание! На ранние версии устанавливался только один датчик кислорода. Перед катализатором. Он имеет два провода. На более поздние авто устанавливалось два датчика. Они имеют по четыре провода (подогрев).

По сигналам датчика ЭБУ производит корректировку состава топливовоздушной смеси для оптимальной работы каталитического нейтрализатора, а по сигналам диагностического — отслеживает эффективность его работы. При неисправности датчиков концентрации кислорода ЭБУ переходит на резервную программу работы, на щитке приборов загорается контрольная лампа неисправности системы управления двигателем.

Примечание! Не все неисправности датчика кислорода приводят к появлению ошибки! Один из примеров рассмотрен в видео ниже, гдя показал неисправность датчика кислорода и его замену.

Видео диагностики и замены датчика кислорода

Данные датчики имеют большое влияние на расход топлива и работу двигателя в целом. Описание и принцип работы датчиков кислорода можете прочесть в этой статье.

Для работы нам понадобятся гаечные накидные или торцовые ключи на 12 мм и 22 мм. И желательно иметь под рукой баллончик WD-40 или аналогичную проникающую жидкость.

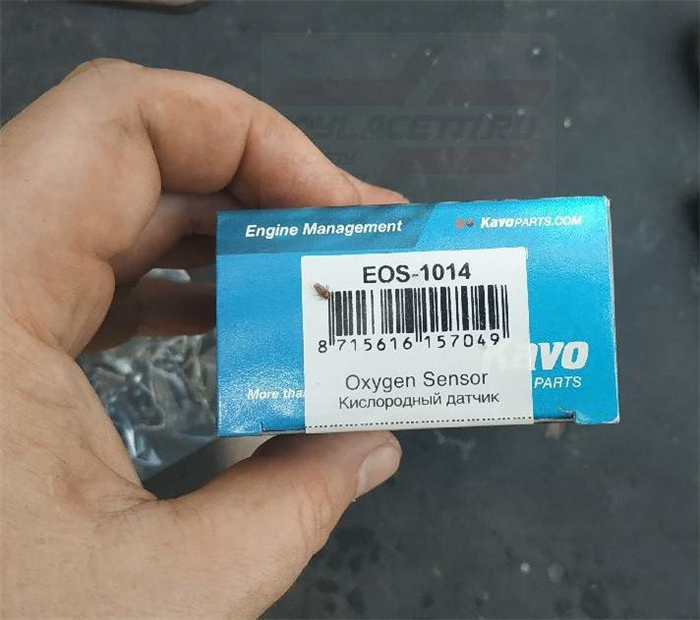

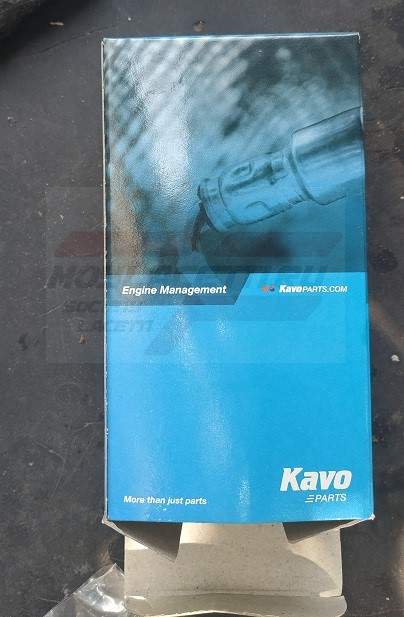

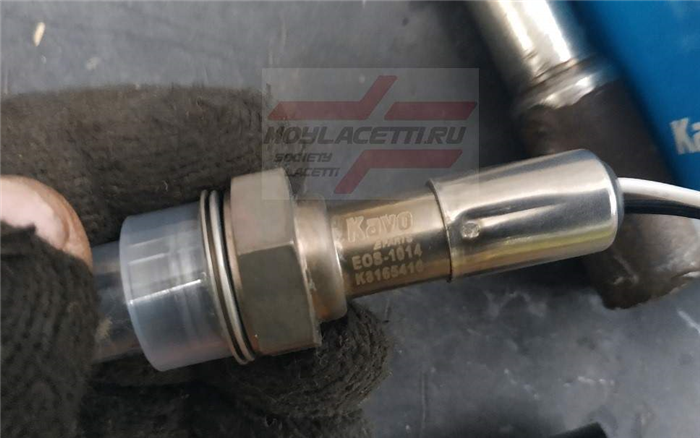

Ну, соответственно, и новые рабочие датчики.

Читать еще: Обкатка нива шевроле сколько

Замена управляющего датчика кислорода

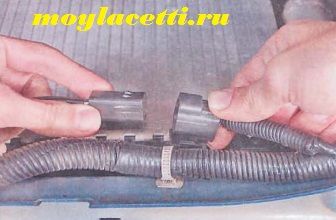

Демонтируем пластиковый держатель кабелей и аккуратно разъединяем колодку жгута кабелей датчика концентрации кислорода.

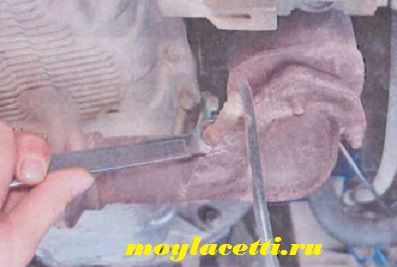

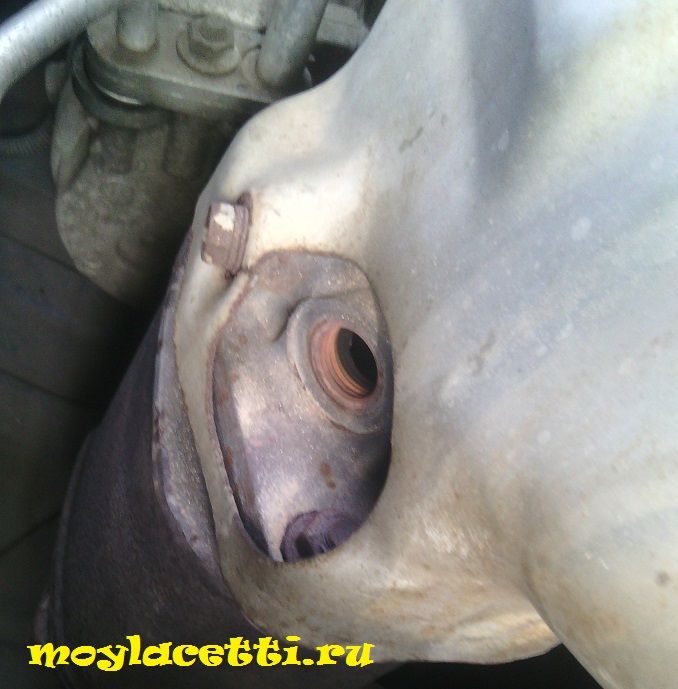

Ключом на 12 мм выворачиваем три болта крепления термоэкрана выпускного коллектора и снимаем термоэкран, продев через отверстие колодку кабелей датчика концентрации кислорода. Тут сложного ничего нет.

Примечание! Термоэкран можно и не демонтировать. По крайней мере, я его никогда не снимаю. Датчик кислорода можно открутить и так.

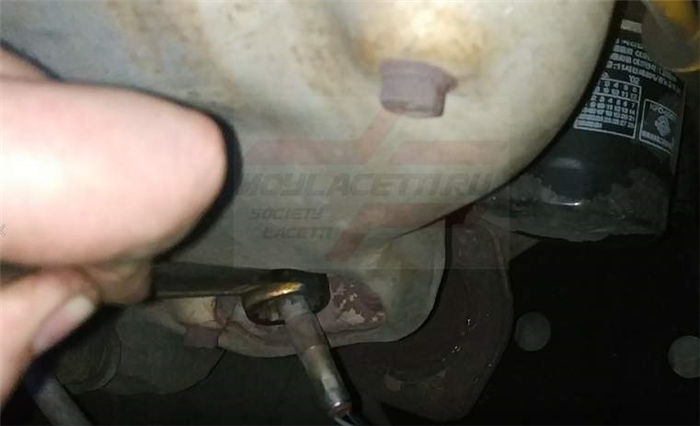

Как открутить датчик кислорода (лямбду)

Практически всегда возникают трудности при откручивании лямбды, так как она мощно прикипает и ее очень тяжело сорвать с места. Можно воспользоваться горелками и прочими приспособлениями. Но я пользуюсь более простым методом.

На холодном двигателе обильно наношу в район резьбы датчика проникающую смазку. Запускаю двигатель и прогреваю его до рабочей температуры. При этом будет происходить дымовыделение — это выгорает смазка. В этом нет ничего страшного.

Далее даю двигателю немного остыть. Снова наношу смазку и прогреваю.

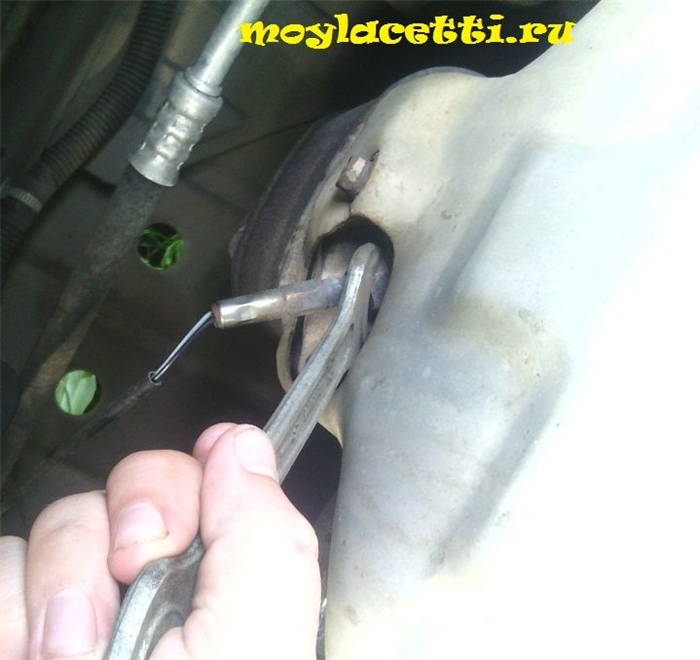

Пока двигатель горячий — пытаюсь открутить датчик. Обычно откручивается. Если нет, тогда повторяю процедуру еще раз. Теперь точно открутится.

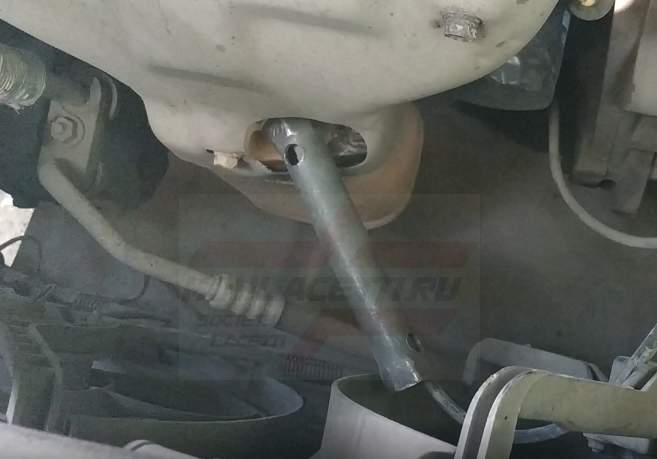

Для откручивания можно использовать либо торцовый ключ на 22 мм
