Не горит подсветка приборов 2109

Что делать если не горит панель приборов на ВАЗ 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

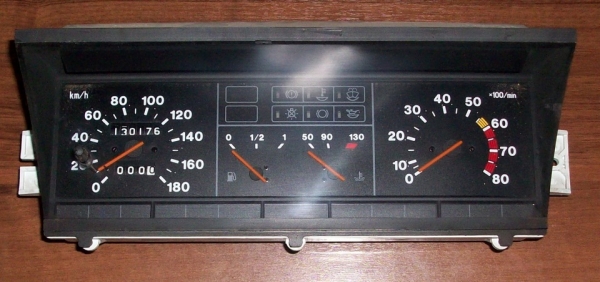

Приборка девятки

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  • Низкая панель;

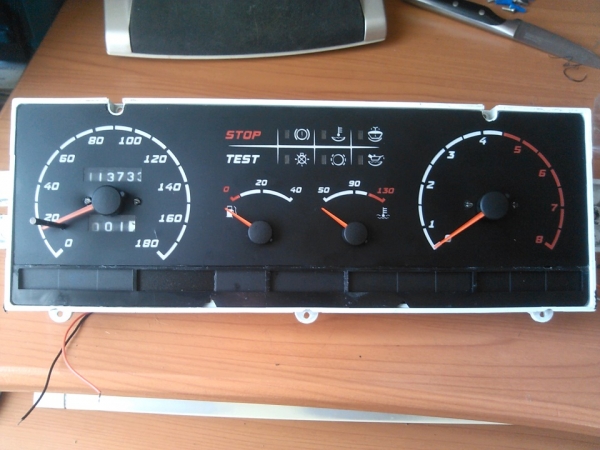

  • Высокая панель;
  • Электронный щиток на девятках с европанелью.

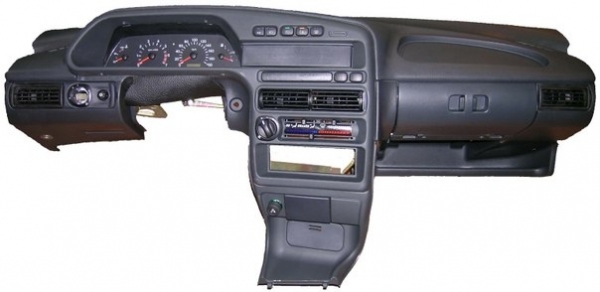

Европанель

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Почему не горит

Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.

  1. Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  2. Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
  3. Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Читать еще:  Подсветка стрелок панели приборов

Куда пропала подсветка

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Не Работает Подсветка Приборки((((

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 14

1 Тема от @nik 2011-07-27 12:48:17

  • @nik
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-11-01
  • Сообщений: 27
  • Репутация : [ 0 | 0 ]

Тема: Не Работает Подсветка Приборки((((

добрый всем день. у меня вчера возникла проблема, помогите пожалуйста :

с братом вечерком разобрали панель (высокую), дабы проложить все края и стыки уплотнительной резинкой. в итоге когда все поставили на место — перестала гореть подсветка приборной панели, однако все указатели поворота, дальнего света фар, ручника и т.п. на приборке загорается, короче все горит, все есть кроме самой посветки и лампочки включения габаритных огней (зеленая снизу слева которая). очень прошу вашей помощи, потому что не имогу ездить без подсветки и на душе как камень висит((((( заранее огромное спасибо)

2 Ответ от VaSil 2011-07-27 12:51:37

  • VaSil
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2011-06-11
  • Сообщений: 231
  • Репутация : [ 0 | 0 ]

Re: Не Работает Подсветка Приборки((((

Бональный ответ, предохранитель на габариты посмотри.

3 Ответ от @nik 2011-07-27 12:59:28

  • @nik
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-11-01
  • Сообщений: 27
  • Репутация : [ 0 | 0 ]

Re: Не Работает Подсветка Приборки((((

я вчера смотрел все предохранители — вроде все в норме. если можешь, скажи какой и где он стоит , я посмотрю конкретно его, может в нем дело?!

4 Ответ от SokolOFF 2011-07-27 13:25:29

  • SokolOFF
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-12-25
  • Сообщений: 624
  • Репутация : [ 0 | 0 ]

Re: Не Работает Подсветка Приборки((((

Проверять надо не на глаз, а контролькой или тестером.

А сами габариты все работают? или только одна сторона горит?

5 Ответ от @nik 2011-07-27 13:35:37

  • @nik
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-11-01
  • Сообщений: 27
  • Репутация : [ 0 | 0 ]

Re: Не Работает Подсветка Приборки((((

да нет — все работает, весь свет, все датчики. не работает только подсветка приборной панели самой и датчик включения света (зеленая лампочка на приборке снизу слева). вообще не представляю почему, ведь мы ничего такого не делали, не меняли.

6 Ответ от SokolOFF 2011-07-27 14:22:30

  • SokolOFF
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2008-12-25
  • Сообщений: 624
  • Репутация : [ 0 | 0 ]

Re: Не Работает Подсветка Приборки((((

да нет — все работает, весь свет, все датчики. не работает только подсветка приборной панели самой и датчик включения света (зеленая лампочка на приборке снизу слева). вообще не представляю почему, ведь мы ничего такого не делали, не меняли.

Читать еще:  Подсветка блока управления печкой ваз 2110

А регулятор яркости подсветки в порядке? Стоит проверить, замкнув контакты напрямую. Только в такой расклад зеленая лампочка не особо таки вписывается.

7 Ответ от Cityman 2011-07-27 15:05:20 (2011-07-27 15:10:41 отредактировано Cityman)

  • Cityman
  • Пользователь
  • Оффлайн
  • Зарегистрирован: 2009-01-19
  • Сообщений: 954
  • Репутация : [ 1 | 0 ]

Re: Не Работает Подсветка Приборки((((

А регулятор яркости подсветки в порядке? Стоит проверить, замкнув контакты напрямую. Только в такой расклад зеленая лампочка не особо таки вписывается.

Это да, контролька подключена ДО регулятора. А подсветка кпопок ( обогрев стекла, задние ПТФ, аварийка ) ручек печки, прикуривателя осталась ?

Схему габаритов, контрольной лампы и регулятора подсветки прилагаю. Это под низкую панель, но не думаю, что сильно отличается.

Почему не горит подсветка на панели приборов ваз 2109

Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

  1. Низкая панель;
  2. Высокая панель;
  3. Электронный щиток на девятках с европанелью.

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

Почему не горит

  • Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
  • Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
  • Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.

Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.

Читать еще:  2 Тактное масло в бензин

Популярные неисправности

Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.

Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не горит подсветка приборов 2109

Привет!
Пропала подсветка щитка панели приборов ВАЗ 21093. Вместе с этим, при вращении ручки регулятора подсветки вправо падает на нуль стрелка тахометра (при работающем двигателе). В левом положении ручки тахометр работает нормально.

Так же стал быстро разряжатся аккумулятор

Помогите разобраться, в чём дело?

Как туда подлезть ? Нужно панель приборов снимать ?

Как туда подлезть ? Нужно панель приборов снимать ?

Сначала смотрим регулятор — снимаем колпачек и выкручиваем гайку, головка на 17(вроде) пропихиваем его внутрь торпедо, отключаем разъем и смотрим.
Бывает что просто отпаивается контакт(припой с не высокой температурой плавления) Запаиваем им же и смотрим что вышло.

Если там все ок то — вынимаем решеточки воздуховодов по бокам торпедо , вынимаем музыку, выкручиваем саморез что в отсеке музыки, выкручиваем саморезы в воздуховодах и на «бороде», вынимаем пепельницу. Поднимаем всю конструкцию. Откручиваем 2 самореза крепления панели приборов, тросик, 3 разъема — вынимаем панель приборов. В правом верхнем углу 2 винтика прижимающих контактные дорожки идущие на лампы подсветки, РАЗЕБ. ЕМ эту дурную конструкцию и паяем все по человечески, так же обратите внимаение на резистор, зелененький в левом верхнем углу(чаще всего он уже коричневый) Постарайтесь хотя бы чуть чуть отодвинуть его от платы, греется сильно. Добрые люди с завода запихнули мне под него листочек проверки панели приборов, низкий им поклон! Особенно мастеру ОТК! Ставим панель обратно, подключаем разъемы, включаем габаритыв и смотрим горят ли лампы!
Собираем в обратном порядке.

Ну а до кучи — руководство по обслуживанию и ремонту ВАЗ от «заруля»- рекомендую!
Удачи!

Все сказаное выше подходит для ВЫСОКОЙ ТОРПЕДО — НЕ ЕВРО!
