Как снять козырек высокой панели приборов, не разбирая всю панель
Иногда есть необходимость снять только лишь один козырек на высокой панели приборов ВАЗ 2109, не снимая всю панель. Зачастую в руководствах не описан этот момент, акцент взят на демонтаж всей торпеды с отсоединением ее о корпуса автомобиля. При этом для доступа к комбинации приборов, например для установки светодиодов подсветки шкал вместо штатных ламп или установки другой комбинации приборов, нет необходимости в демонтаже панели приборов целиком, достаточно снять лишь один козырек.
В данной статье мы рассмотрим, как это можно сделать своими руками.
Перед началом всех работ с электропроводкой автомобиля необходимо скинуть минусовую клемму с аккумулятора для избегания возможных замыканий проводов.
Извлекаем кнопку переключателя габариты/ближний свет из панели при помощи отвёртки. Кнопка идет туго, нужно быть аккуратным, чтобы не повредить ее.

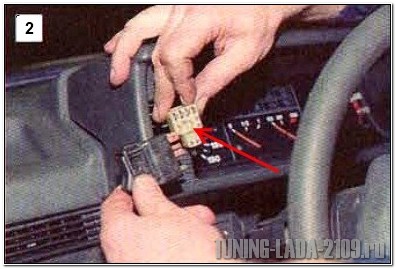

От кнопки отсоединяем ее разъем.

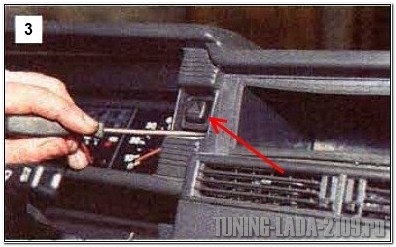

Таким же образом извлекаем кнопку аварийки. Ее вытащить будет посложнее, также проявляем аккуратность.

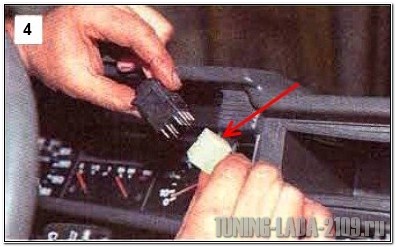

Отключаем ее разъем.

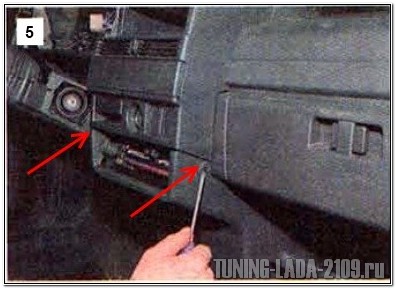

Крестовой отверткой откручиваем два винта крепления накладки консоли приборки, еще называемой «бородой»
Открутив винты, отгибаем бороду вниз, снизу ее держит еще один саморез.
Вынимаем магнитолу и отключаем все ее разъемы, либо штатную заглушку, если магнитолы у вас с машине нет.

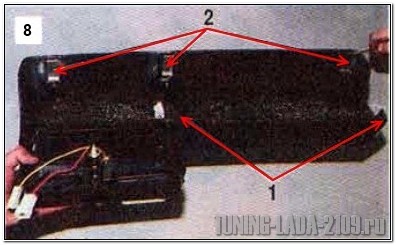

Сверху на козырьке имеются 3 металлические защелки (2), снизу с краев имеются 2 пластиковых язычка (1). Чтобы снять козырёк, их надо поочередно отжать и освободить козырек панели приборов.
Начинаем с двух верхних защелок, отжимаем их отвёрткой через нишу для магнитолы, и сдвигаем козырёк на себя. Здесь также необходима осторожность, так как защелки хрупкие и могут оторваться.

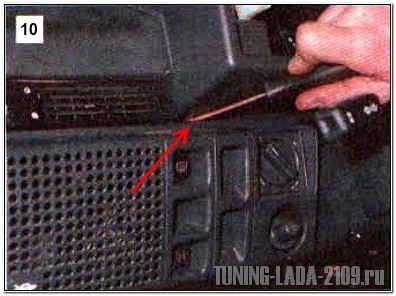

Дальше отжимаем отверткой два нижних пластиковых крепления козырька, и приподнимаем козырек вверх.

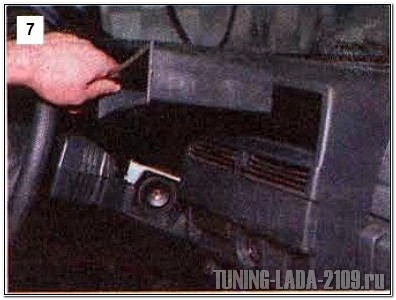

Приподняв козырек, отцепляем третью верхнюю скобу крепления, находящуюся слева.

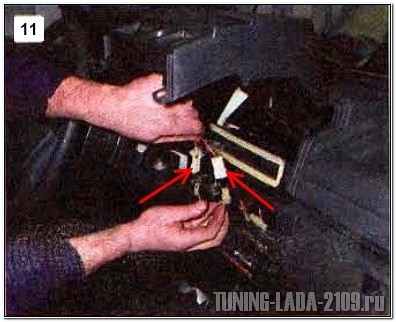

Ну и, отсоединив электрические разъемы прикуривателя, его подсветки и лампы индикации работы аварийки, освобождаем козырек.
Все, доступ к комбинации приборов свободен, только не забываем, что сзади ее держат разъемы и тросик спидометра. Если нужно снять комбинацию панели приборов, например, для того чтобы сделать подсветку шкал приборов изнутри, не забываем все это дело отключить.
Как правильно снять панель приборов на ВАЗ-2109
Устройство салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели является весьма трудоемкой работой, на которую уходит достаточно времени. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.
Процедура демонтажа низкого варианта
Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:
- Прежде всего, со щитка снимите 3 ручки, переключения режимов печки.
- Снять ручку управления обдувом просто – слегка потяните ее на себя.
- С обеих сторон щитка удалите крепежи декоративной накладки, после чего сдвиньте ее на себя.
- Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
- Обесточьте выключатель аварийного света и подсветку прикуривателя.
- Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
- На элементе управления печкой вы увидите 4 крепежа, которые нужно будет демонтировать.
- Далее снимите 2 крепежных элемента со щитка приборов.
- Уберите козырек приборной панели.
- Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
- Открутите крепеж спидометра и отсоедините его от троса привода.
- На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
- Найдите штуцер эконометра и снимите с него шланг. После этого можно извлечь шплинт.
- Затем отключите спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
- От питания отключите красную проводку.
- Вытяните на себя ручки гидрокорректора и выключателя освещения.

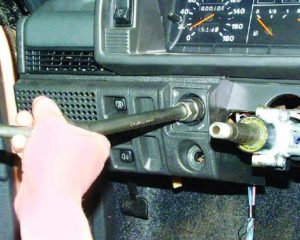

- Открутите две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
- Снимите руль, вместе с переключателями, которые находятся под ним.
- Снять колодки питания с замка зажигания можно только, если вы переведете его ключом в положение 1.
- С рулевой колонки удалите 2 крепежа и столько же гаек.
- Вместе с замком зажигания снимите рулевую колонку.
- Вытяните на себя ручку подсоса, чтобы снять ее с тяги. Эту тягу удерживает два крепежных элемента, которые нужно удалить.
- Слева сбоку и снизу панели приборов удалите болты. То же самое проделайте с правой стороны.
- Внутри бардачка располагается еще одно крепление, которое нужно выкрутить.
- Удалите последние крепления и аккуратно снимите панель.
Теперь вы можете вместо нее ставить новую торпеду или проводить запланированные ремонтные работы.
Как снять высокий тип панели
Если на вашем ВАЗ-2109 установлена высокая модель панели, то действовать нужно иначе:
- Сперва снимите рулевое колесо, чтобы получить доступ к приборной доске.
- Если у вас карбюраторный двигатель, вытяните подсос и удалите с него ручку.
- Теперь вам нужно снять декоративную накладку, она держится на двух винтах.
- Удалите пепельницу и прикуриватель.
- Вытяните на себя ручку управления вентилятором.
- Подденьте отверткой и демонтируйте декоративные ручки управления приводом отопителя салона.
- Будьте осторожны, снимая колодки проводов питания, идущих к переключателю печки и к лампе подсветки регулировки отопления.
- Уберите ручки гидрокорректора фар и регулятора освещения панели приборов.
- Торцовой головкой проверните эти регуляторы, и аккуратно толкните их внутрь.
- Уберите воздушные дефлекторы обдува левого и правого бокового стекла, а также выверните крепления, которые располагались под ними.
- Переключатель света фар подденьте отверткой и вытащите на длину проводов, отсоедините его от питания. Верните колодку обратно за пластиковую часть.
- Уберите магнитолу или стандартное радио, а затем отверните центральное крепление декора.
- По краям декоративной накладки расположены защелки, которые нужно будет отжать, чтобы движением вверх снять декоративную часть торпеды.
- Отсоедините питание от прикуривателя, ламп подсветки, аварийной сигнализации.
- Снимите декоративные накладки и динамики, отключив их от проводки. После этого обесточьте переключатель обогрева заднего стекла и противотуманных фар.
- Отверните крепежи и снимите панель приборов, выверните центральный винт на спидометре и отсоедините его от тросов. Обесточьте щиток.
- Обесточьте и снимите замок зажигания, отсоедините от питания тягу управления воздушной заслонкой.
- Отсоедините от питания лампу подсветки отсека под личные вещи. Выверните оставшиеся крепления слева и справа, снимите панель.
Сборка проводится в обратном порядке, особенно важно следить за подключением колодок питания. Рекомендуем, перед тем как разобрать панель, посмотреть видео.
Как снять торпеду на ВАЗ 21099?
Торпеду снимают как для ремонта различных элементов внутри салона и покраски машины, так и для полной замены всей панели. Можно осилить и самостоятельный демонтаж панели, нужно лишь иметь под рукой необходимый набор инструментов.
Нужные для работы приготовления и инструменты:
Перед там, как снять торпеду на ВАЗ 21099 нужно подготовить необходимый инструментарий:
- плоская отвертка;
- крестовая отвертка;
- ключ на 22;
- вороток.
Во время начала работ нужно отсоединить клеммы от аккумулятора, потому что придется работать с электрооборудованием.
Пошаговое снятие торпеды
- От колеса руля убрать накладку.
- На фиксаторе этого колеса прокрутить гайку, и оставить в том положении, чтобы ее бок стоял рядом с боком вала колонки.
- Место колеса руля нужно отметить по местоположению к валу, так как оно туго прикреплено к шлицам вала. Если мгновенно повернуть гайку фиксатора колеса, оно может выскочить из шлицев и травмировать.
- По отметкам снять со шлицев рулевое колесо.
- Докрутить гайку и вынуть до конца колесо.
- Скрутить винты на рулевой колонке с гнезда нижнего кожуха.
- Данный кожух на колонке руля снять вместе с переключателем зажигания.
- Потом верхний кожух снять.
- На переключателе под рулем у основания, ослабить на креплении затяжку болта.
- С вала снять основную часть и отключить сигнала две колодки проводки.
- На рычаге управления омывателя и очистителей стекла отключить проводку.
- Чтобы потом не запутаться с проводкой, лучше обозначить цветами колодки и проводку.
- На переключателе поворотников и фар также отсоединить проводку.
- На воздушной крышке рычаг карбюратора двигать на себя, чтобы образовалась тяга, потом его снять.
- На панели, где располагаются приборы с накладки скрутить 2 винта.

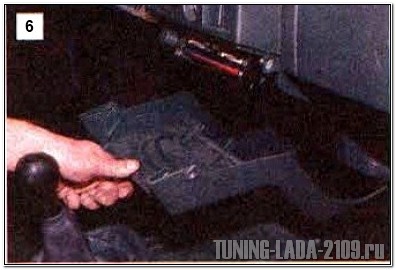

- Саму консоль снять.
- С отверстия прикуривателя снять патрон.
- Убрать пепельницу.
- Снять рычажок контроля вентилятором печки.
- Орудуя отверткой, снять выключатель контроля печки.
- Под консолью обогревателя отключить проводку от выключателя печки.
- С лампочек подсветки панели контроля печки снять проводку.
- Выключатель гидрокорректора фар убрать, потянув на себя.
- На кнопке освещения приборов точно также убрать переключатель.
- Крепежную гайку выключателя света приборов снять.
- На гидрокорректоре фар также снять крепление.
- Во внутрь панели затолкнуть выключатель подсветки на приборах и гидрокорректор фар.
- Отверткой с разных боков панели с приборами убрать боковые сопла.
- С тех же боков снять крепежные винты с накладки (скрутить с каждого бока по одному).
- Из торпеды убрать переключатель внешнего освещения.
- От него отсоединить проводку и протиснуть ее внутрь панели для приборов.
- Вынуть магнитофон, и убрать гнездо его крепления.
- От накладки приборной панели открутить крепежный винт.
- Отодвинуть щеколды отверткой и приподнять накладку.
- От прикуривателя и его лампочек света отсоединить проводные колодки.
- Отключить провода от лампочки переключателя и самого рычага переключения аварийного освещения.
- Полностью снять накладку с приборной панели.
- С левого бока панели приборов нажать вниз и вытянуть части громкоговорителя.
- Из выключателя отопления стекол задней двери убрать проводку.
- Отключить от противотуманных огней колодку с проводами.
- На системе приборов скрутить крепежные винты.
- Комбинацию приборной доски высунуть, а со спидометра снять крепежный элемент и открепить трос.
- От системы приборной панели отключить колодку с красными проводами.
- Открепить всю систему бортового слежения.
- От панели с приборами открепить проводную колодку белого цвета.
- Отключить от реле зажигания проводную колодку включения.
- Снять в реле зажигания провод, идущий на «массу» автомобиля.
- С лампочки контроля работы заслонки воздуха снять проводку.
- С панели приборов снять по нижнему винту с каждого бока.
- Выкрутить лампочку подсветки бардачка.
- Открутить и спустить вниз панель регулирования печки.
- Скрутить с тяги заслонки воздуха крепежные винты.
- Со сторон крепления на верху панели убрать винты.
- Выкрутить заглушки со сторон панели. Крепежные винты с панели отвернуть.
- Главный крепежный винт снять.

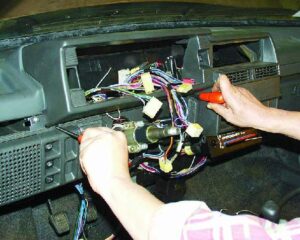

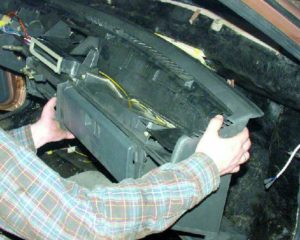

- Снять всю приборную панель с торпеды.
Для чего снимают торпеду
- с течением времени торпеда портиться, на ней появляются механические повреждения (царапины, трещины, стертая краска);
- для установки в автомобиле системы изоляции шума и вибрации, также нужно разобрать торпеду на ВАЗ 21099;
- настройка работы воздуховодов.
Для разборки торпеды на ВАЗ 21099 с высокой панелью хватит и пары рук, но лучше проводить работу с помощником, который подскажет порядок подключения проводов. Это нужно в конце обратного закрепления конструкции торпеды, чтобы не напутать подключение. Но можно обойтись и камерой.
Замена щитка высокой панели приборов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать!
Щиток панели приборов – данный щиток является дополнением к самой панели на автомобиле, вить если бы его не было то салон у автомобиля уже не такой бы красивый был, кроме того на данный щиток вещаются различного рода переключатели (Ближнего света к примеру) а так же в него прикуриватель встраивается, ещё ящик в который магнитофон вставляется находиться на данном щитке но сидит уже этот ящик на кронштейнах а не на самом щитке, но всё равно прежде чем снять данный щиток вам нужно будет магнитофон вынимать, все кнопки так же придётся вынуть, прикуриватель и т.д. (Вообще данный щиток обычно снимают для доступа к каким либо другим деталям, к примеру если вы хотите снять торпеду то сперва этот щиток снимите, а так же комбинацию приборов вы не сможете снять если этот щиток не будет убран)
Примечание!
Для замены щитка запаситесь набором инструментов в котором отвертки будут, гаечные ключи хотя они вам не понадобятся, тряпки и т.д.!
Когда нужно менять щиток высокой панели приборов?
От времени пластик портиться, то есть выгорает, пачкается, ещё царапается и т.д., поэтому после этого если вы хотите то можно его поменять, данный щиток стоит не слишком дорого но и не слишком дешёво можно сказать, самая главная проблема у вас с его поисками будет, вить автомобили семейства Самара давно уже сняты с производства и детали на них в автомагазинах просто не найти, в этом случае можно либо на разбор съездить, либо подать объявление в интернете и может кто ни будь вам продаст этот щиток снятый со своего автомобиля.
Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?
Снятие:
1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».

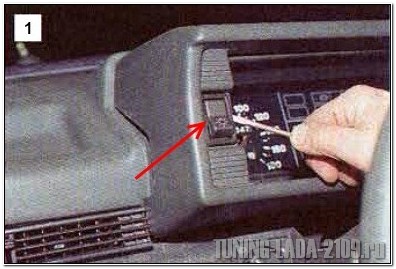

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.
3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

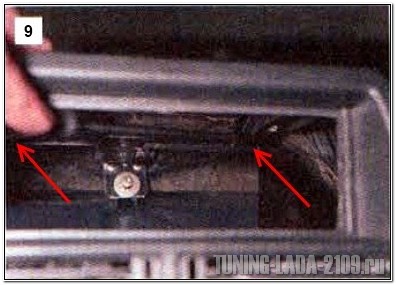

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).
Примечание!
Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!
Установка:
Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).
Примечание!
Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!
