Задняя подвеска шевроле лачетти седан схема

Подвеска Chevrolet Lacetti

Через несколько лет эксплуатации автомобилей Chevrolet Lacetti начинают проявляться проблемы подвески. Основные причина неисправностей подвески:

  • плохое состояние дорожного покрытия;
  • национальные особенности управления автомобилем;
  • несвоевременное техническое обслуживание.

Основные признаки неисправности узлов подвески Шевроле Лачетти

Обратить внимание на состояние подвески, произвести профилактический осмотр необходимо при появлении следующих признаков неисправности:

  • появление посторонних шумов (стук, скрип, гудение и др.);
  • неравномерные усилия рулевого управления;
  • неадекватное поведение подвески во время движения;
  • неравномерный износ шин;
  • визг на поворотах;
  • разные усилия рулевого управления при поворотах вправо и влево;
  • смещение траектории движения на ровной дороге.

Передняя подвеска

Схема передней подвески изображена на рисунке:

Наибольшему износу подвержены узлы шаровой опоры, ступицы, стойки. Шаровая опора подлежит замене каждые 100 – 150 тысяч километров пробега. Трудность замены шаровой опоры осложняет, тот факт, что она закрепляется к рычагу с помощью заклепок. В узле ступицы наиболее проблемным является подшипник. Несмотря на тот факт, что подшипник имеет большой ресурс, учитывая состояние российских автодорог, он может выйти из строя после 50.000 – 100.000 километров пробега. Замена подшипника ступицы является сложной технологической операцией.

Фото независимой подвески представлено на рисунке:

В автомобиле применена классическая схема подвески МакФерсон. Основная нагрузка при движении на неровном дорожном покрытии приходится на амортизационные стойки, которые поглощают колебательную энергию. В Шевроле Лачетти применен амортизатор газонаполненный гидравлический.

Амортизаторная стойка состоит из 11-ти компонентов (артикул 4564584).


В процессе обслуживания амортизаторной стойки проверяется техническое состояние амортизатора, пружины, упорного подшипника. Регламентные работы предполагают замену верхних и нижних прокладок.

Места крепления подрамника показаны на рисунке:

Места крепления подрамника к рычагу – 1 и 3, стабилизатору – 5, рулевому механизму – 6. Шаровая опора крепится с помощью 3-х заклепок к рычагу. При проведении диагностики подвески подлежит проверке состояние крепежных элементов, степень затяжения болтов и гаек, целостность подрамника (отсутствие следов значимой коррозии).

Фото мест крепления поворотного кулака (артикулы ST96488824, 96454298).

Место крепления наконечника тяги рулевой – 1, к кронштейну амортизатора – 5, к направляющей колодок тормозных – 6, пальцу шаровой опоры – 8. Место установки датчика частоты вращения колеса – 2. При проведении ремонтных работ иногда целесообразно поменять конструкцию поворотного кулака в сборе. Если такая замена производится на контрактную запасную часть, перед приобретением следует произвести ее осмотр у специалиста.

Задняя подвеска

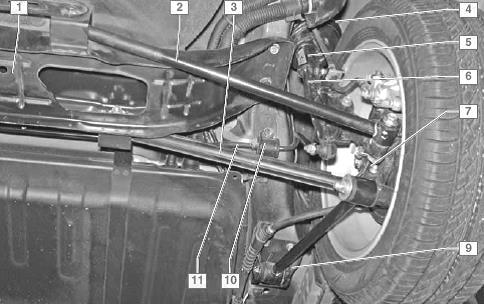

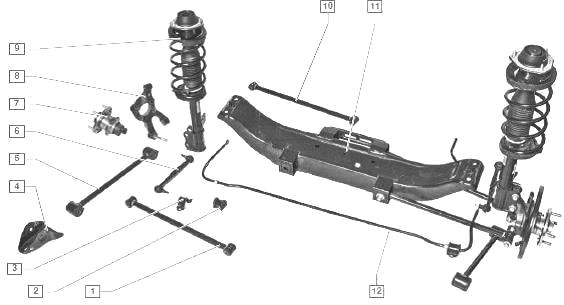

Узлы задней подвески Chevrolet Lacetti (в разборе) изображены на рисунке:

Наиболее подвержены износу узел ступицы и амортизационная стойка. Ресурс этих устройств обычно около 120.000 – 150.000 километров пробега.

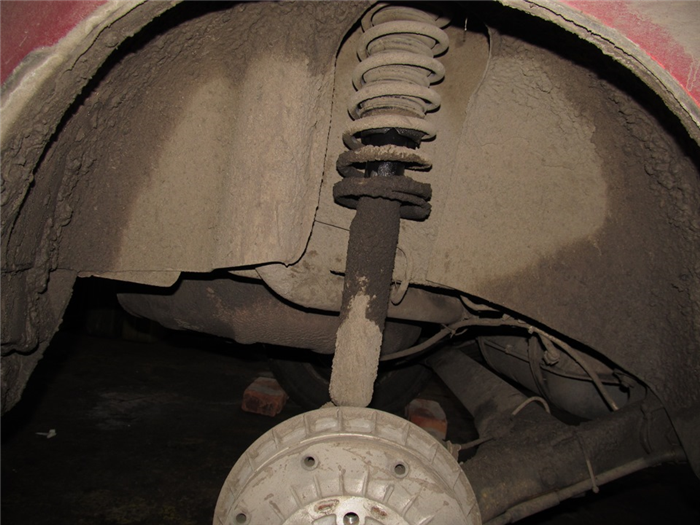

Фото узлов задней подвески в сборе.

Задние амортизаторы – гидравлические газонаполненные.

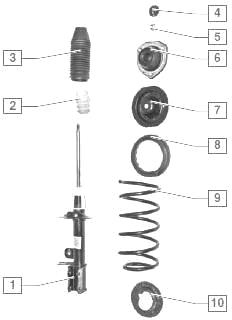

Устройство и элементы стойки амортизаторной.

При регламентном обслуживании задней амортизационной стойки заменяются правые и левые прокладки, телескопическая стойка (при критическом износе).

Ступица Шевроле Лачетти:

В состав ступицы входит датчик частоты вращения колеса и подшипник. Данный узел в процессе ремонта разбору не подлежит, меняется агрегатно (артикул 96639607). Цена ступицы в сборе – от 5.000 рублей, аналог (номер по каталогу производителя WB0517) – около 3.000 рублей.

Диагностика и ремонт подвески

Основные признаки и причины неисправности, способы диагностики и методы устранения неисправности, ремонта приведены в таблице:

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Техническое устройство задней подвески Шевроле Лачетти

Задняя подвеска Шевроле Лачетти независимая, собрана на подрамнике. Каждое колесо подвешено на продольном и двух поперечных рычагах, амортизатор и пружина установлены соосно, образуя телескопическую стойку амортизатора, которая позволяет заднему колесу перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова.

Стабилизатор поперечной устойчивости уменьшает крен автомобиля.

Рис.43. Задняя подвески Шевроле Лачетти

1 — передний поперечный рычаг; 2 — резиновая подушка стабилизатора поперечной устойчивости; 3 — скоба стабилизатора поперечной устойчивости; 4 — кронштейн продольного рычага; 5 — продольный рычаг; 6 — стойка стабилизатора поперечной устойчивости Chevrolet Lacetti; 7 — ступица в сборе с подшипником и датчиком скорости вращения колеса; 8 — кулак; 9 — амортизаторная стойка; 10 — задний поперечный рычаг; 11 — подрамник; 12 — штанга стабилизатора поперечной устойчивости

Стойка амортизатора задней подвески Шевроле Лачетти состоит из телескопической стойки, в которой установлен гидравлический газонаполненный амортизатор двустороннего действия, цилиндрической винтовой пружины, буфера хода сжатия и верхней резинометаллической опоры.

Читать еще:  Сколько масла в коробке передач нива шевроле

Пружина опирается на чашки пружины через резиновые прокладки. Шток амортизатора соединен с верхней опорой, которая с помощью трех гаек крепится к арке заднего колеса.

Рис.44. Стойка амортизатора задней подвески Шевроле Лачетти

1 — телескопическая стойка; 2 — буфер хода сжатия; 3 — защитный чехол; 4 — заглушка; 5 — гайка крепления штока; 6 — верхняя опора стойки; 7 — верхняя чашка пружины; 8 — верхняя прокладка пружины; 9 — пружина; 10 — нижняя прокладка пружины

За счет своей эластичности опора позволяет стойке качаться при ходах подвески и демпфирует вибрации при проезде мелких неровностей. К нижней части корпуса стойки приварен кронштейн для крепления к кованому кулаку задней подвески Шевроле Лачетти.

В гнездо кулака входит цилиндрический поясок ступицы, а ее фланец прикреплен болтами к фланцу кулака. Ступица составляет неразборный узел с подшипником и датчиком скорости вращения колеса антиблокировочной системы тормозов.

Рис.45. Детали задней подвески на автомобиле Шевроле Лачетти

1 — подрамник; 2 — задний поперечный рычаг; 3 — передний поперечный рычаг; 4 — пружина амортизаторной стойки; 5 — телескопическая стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кулак; 8 — продольный рычаг; 9 — кронштейн; 10 — скоба; 11 — штанга стабилизатора поперечной устойчивости

Тормозные силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении, перпендикулярном продольной оси автомобиля, — поперечными рычагами подвески.

Для обеспечения подвижности рычагов в соединениях с кузовом и поворотными кулаками в проушины рычагов Шевроле Лачетти запрессованы сайлент-блоки. Передним концом продольный рычаг крепится к кронштейну, закрепленному на кузове, а задним — к проушине кулака.

Каждый поперечный рычаг одним концом крепится к проушине кулака, а другим — к подрамнику, закрепленному на кузове.

Болт крепления переднего поперечного рычага к подрамнику имеет эксцентриковый поясок и эксцентриковую шайбу, а отверстие в подрамнике под болт — овальную форму. При повороте болта изменяется положение рычага относительно подрамника, за счет чего регулируется схождение колеса.

Для повышения поперечной устойчивости и уменьшения углов крена автомобиля Chevrolet Lacetti установлен стабилизатор поперечной устойчивости.

Штанга стабилизатора в своей средней части крепится скобами через резиновые разрезные подушки к кузову.

Стержни стоек стабилизатора Шевроле Лачетти изготовлены из полимерного материала, а на концах стержней выполнены шаровые опоры. Стойки стабилизатора соединяют концы штанги стабилизатора с корпусами телескопических стоек.

Снятие стойки амортизатора задней подвески Шевроле Лачетти и ее разборка

Снимаем и разбираем стойку амортизатора Шевроле Лачетти , когда необходима замена ее верхней опоры, телескопической стойки, пружины или ее резиновых прокладок, буфера хода сжатия.

Для доступа к верхнему креплению стойки амортизатора на автомобиле с кузовом хэтчбек достаточно снять обивку багажного отделения со стороны демонтируемой стойки.

Ослабляем затяжку и отворачиваем на несколько витков резьбы три гайки крепления верхней опоры стойки к брызговику кузова. На автомобиле Шевроле Лачетти с кузовом седан откидываем обе части спинки заднего сидения вперед.

Шлицевой отверткой поддеваем пластмассовую накладку так, чтобы отделить пистон. Отделив пистон на другом борту снимаем накладку. Аналогично отсоединяем другой пистон и отгибаем накладку в пределах упругости.

Вынимаем шумоизоляционный вкладыш. В ограниченном пространстве удобнее отворачивать гайки крепления верхней опоры стойки трещеткой с головкой. Далее последовательность работ для автомобилей Chevrolet Lacetti с кузовами обоих типов одинакова.

Подняв домкратом, надежно фиксируем автомобиль на опорной подставке заводского изготовления и снимаем колесо. Отворачиваем гайку крепленияпальца шаровой опоры стойки стабилизатора поперечной устойчивости к корпусу стойки амортизатора.

Преодолевая сопротивление стабилизатора, отжимаем вниз монтажной лопаткой конец его штанги и выводим палец шаровой опоры стойки стабилизатора Шевроле Лачетти из отверстия корпуса стойки. Сняв запорную скобу, извлекаем муфту шланга тормозного механизма из проушины стойки.

Отворачиваем гайки двух болтов крепления кронштейна стойки амортизатора к кулаку задней подвески, удерживая головки болтов от проворачивания ключом того же размера. Вынимаем болты или выбиваем их с помощью выколотки из мягкого металла. Выводим кулак из кронштейна стойки.

Поддерживая стойку амортизатора передней подвески Шевроле Лачетти, полностью отворачиваем три гайки крепления верхней опоры стойки к брызговику кузова и снимаем стойку.

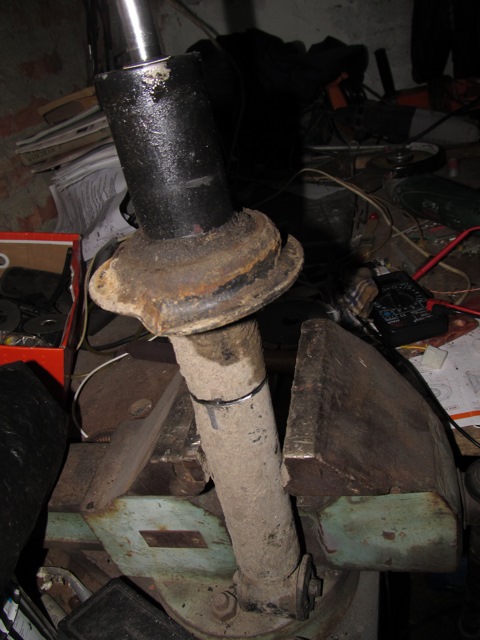

Вынимаем заглушку из гнезда верхней опоры стойки. Поддерживая стойку, слегка зажимаем в тисках грани корпуса верхней опоры.

На автомобиле Chevrolet Lacetti перед разборкой стойки нет необходимости сжимать пружину стяжками, т. к. длины резьбы штока амортизатора хватает, чтобы при отворачивании гайки штока не до конца пружина полностью разжалась.

Читать еще:  Chevrolet cobalt 2013 отзывы

Для отворачивания гайки штока надеваем на гайку высокую головку, а через отверстие головки пропускаем удлинитель и надеваем головку на шестигранник штока. Вращаем высокую головку против часовой стрелки, удерживая другой головкой шток от проворачивания.

По мере отворачивания гайки штока амортизатора Шевроле Лачетти контролируем наступление момента, когда пружина перестанет давить на опорные чашки — при этом верхнюю чашку с пружиной можно будет легко повернуть относительно верхней опоры стойки. После этого полностью отворачиваем гайку и разбираем стойку.

Если же гайка отвернута почти до конца резьбы штока амортизатора, а пружина полностью не разжалась, то необходимо стяжками сжать витки пружины до полного ослабления ее давления на опорные чашки и только после этого полностью отвернуть гайку.

Снимаем верхнюю опору стойки, чашку пружины с верхней прокладкой, пружину, защитный чехол, буфер хода сжатия и нижнюю прокладку пружины. Перед сборкой амортизаторной стойки проверяем исправность ее элементов.

При утапливании и выдвижении рукой штока амортизатора Шевроле Лачетти не должно ощущаться провалов, заеданий и рывков. На зеркале штока не должно быть забоин, следов сильного износа и коррозии, гидравлическая жидкость не должна подтекать через уплотнение штока.

Пружина стойки не должна иметь чрезмерной осадки и поломанных витков. Верхнюю опору стойки следует заменить в случае значительной деформации ее резинового массива или его отслоения от арматуры.

Резиновые прокладки пружины не должны иметь разрывов и следов сильного износа. Буфер хода сжатия не должен быть деформированным.

Поврежденные и сильно изношенные детали заменяем новыми. Собираем стойку амортизатора передней подвески Шевроле Лачетти в обратной последовательности.

При установке нижней прокладки пружины ее фигурный профиль должен совпасть с профилем опорной чашки корпуса стойки нижний виток упирался в выступ прокладки.

Надеваем верхнюю прокладку пружины на верхнюю опорную чашку и устанавливаем на пружину так, чтобы верхний виток пружины упирался в выступ прокладки. При этом отверстия в верхней и нижней опорных чашках пружины должны располагаться одно под другим.

При установке стойки амортизатора Chevrolet Lacetti наживляем гайки крепления ее верхней опоры к кузову, но не затягиваем их. Затем крепим стойку к кулаку задней подвески, а стабилизатор поперечной устойчивости — к кронштейну стойки.

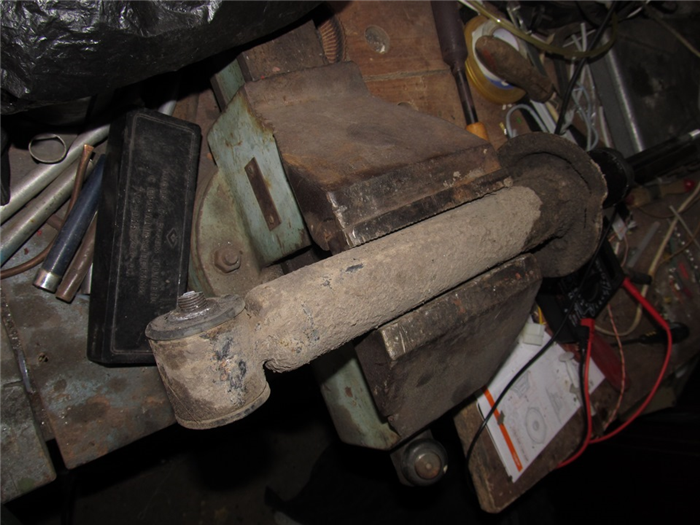

Снятие переднего поперечного рычага подвески Шевроле Лачетти

Рычаг подвески Шевроле Лачетти снимаем для замены при его деформации, а также при повреждении (разрывы, отслоение резины) или сильном износе сайлент-блоков.

Операции по замене рычага показаны на правой стороне автомобиля. С левой стороны автомобиля замену рычага выполняем аналогично.

Вывешиваем и снимаем колесо со стороны демонтируемого рычага. Снимаем с переднего поперечного рычага кожух жгута проводов датчика скорости вращения колеса антиблокировочной системы тормозов и отсоединяем колодку жгута проводов от датчика скорости.

Чтобы при сборке не изменить угол схождения колеса, перед отворачиванием гайки болта крепления рычага Chevrolet Lacetti к подрамнику зубилом помечаем положение болта относительно подрамника.

Головкой отворачиваем гайку болта крепления рычага к подрамнику, удерживая болт от проворачивания накидным ключом того же размера.

Снимаем со стержня болта эксцентриковую шайбу и вынимаем болт. Отворачиваем болт крепления рычага к кулаку задней подвески и вынимаем болт. Снимаем передний поперечный рычаг.

Устанавливаем передний поперечный рычаг подвески Шевроле Лачетти в обратной последовательности, ориентируя его так, чтобы сайлент-блок с насечкой на торцевой поверхности металлической втулки, был обращен к кулаку.

Заворачиваем, но окончательно не затягиваем болт крепления рычага к кулаку и гайку болта крепления рычага к подрамнику. При этом болт крепления рычага к подрамнику устанавливаем по ранее нанесенным меткам и удерживаем его в этом положении при заворачивании гайки.

Гайку болта крепления рычага к подрамнику ориентируем буртиком к задней части автомобиля. Окончательно затягиваем болт крепления рычага к кулаку и гайку болта крепления рычага к подрамнику. После установки рычага проверяем и при необходимости регулируем углы схождения задних колес.

Снятие заднего поперечного рычага подвески Шевроле Лачетти

Вывешиваем и снимаем колесо со стороны демонтируемого рычага . Отворачиваем гайку болта крепления рычага к подрамнику удерживая болт от проворачивания накидным ключом того же размера.

Накидным ключом отворачиваем болт крепления рычага к кулаку задней подвески Шевроле Лачетти. При этом четырехгранную гайку болта удерживать не нужно, т. к. ее проворачиванию препятствует выступ на кулаке. Вынимаем болт.

Читать еще:  Штатная резина на шевроле круз

Снимаем задний поперечный рычаг Шевроле Лачетти. Устанавливаем рычаг в обратной последовательности. Так как две проушины рычага под сайлент-блоки приварены к его стержню под разными углами, рычаг монтируется только в одном положении.

При неправильной установке рычага закрепить его невозможно. Заворачиваем, но окончательно не затягиваем болт крепления рычага к кулаку и гайку болта крепления рычага к подрамнику. Окончательно затяжку соединений предписанными моментами.

Проверка технического состояния деталей задней подвески Chevrolet Lacetti 2004 – 2013

После долгой и холодной зимы задние стойки потекли. Зимой температура доходила до -45 (-48) градусов Цельсия, сибиряки не дадут соврать.

Когда менял правое заднее колесо, которое уже пыталось вздуться, были обнаружены потеки масла с правой, а также немного и с левой стороны.

Приобрел стоковые задние амортизаторы СААЗ. Никакие СС-20 не нужны, только сток. Пиление и занижение не предлагать, я знаю, где катаюсь, мне это не грозит. Дороги не позволяют такую роскошь.

Старые стойки отходили 7 лет и пробега в 63тыс км. Если бы не такая суровая зима, стойки еще ходили бы и ходили. НУ и ладно.

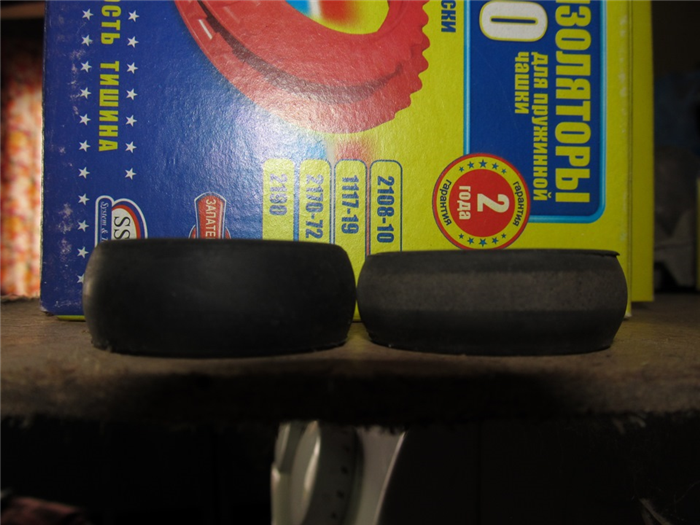

Прикупил к стойкам шумоизоляторы для пружинной чашки задних стоек СС-20. Примерно 5050 их советуют не советуют. Я пока не попробую, никому не поверю. Время и эксплуатация покажут. Также дополнительно взял пыльники, отбойники и резинки.

Замена задних стоек

Меняем стойки сами, без всяких подъемников. Нужен будет лишь еще один помощник, чтоб проще было, хотя можно и в одного заменить.

Приборы и материалы (как в лабораторной работе):
1) ключи на 6, 17, 19
2) отвертка, стяжки пружин, WDшка
4) молоток, кувалда (без них никак не обходилось в моем случае)
5) рычаги для увеличения силы,
6) монтировка (у меня был гвоздодер)
7) сами стойки и запчасти к ним

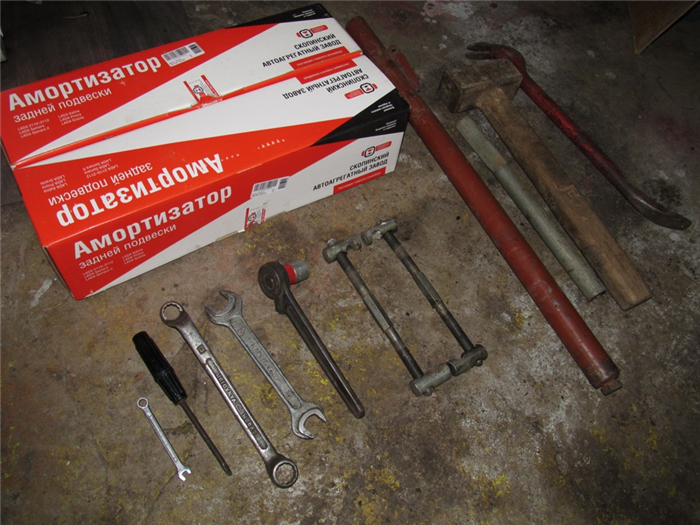

Собрал необходимый инструмент. Это минимальный требующийся набор. От отвертки до кувалды.

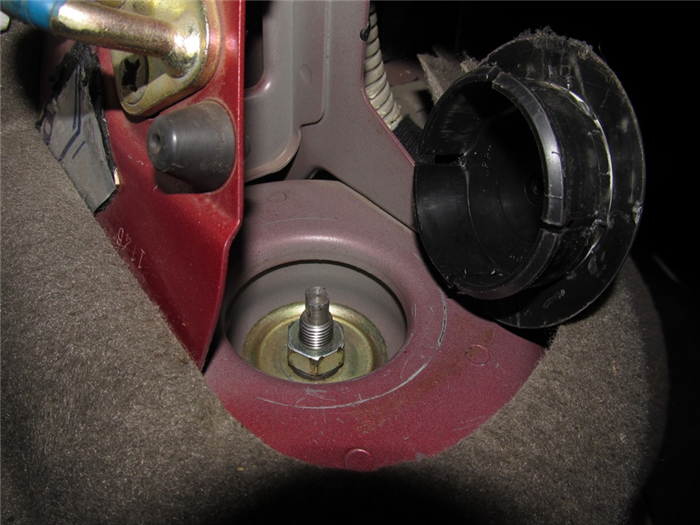

Откидываем заднее сидение. Отверткой выковыриваем колпачок, на котором четыре лепестка, можно их отломить, если слишком сильно ковырять

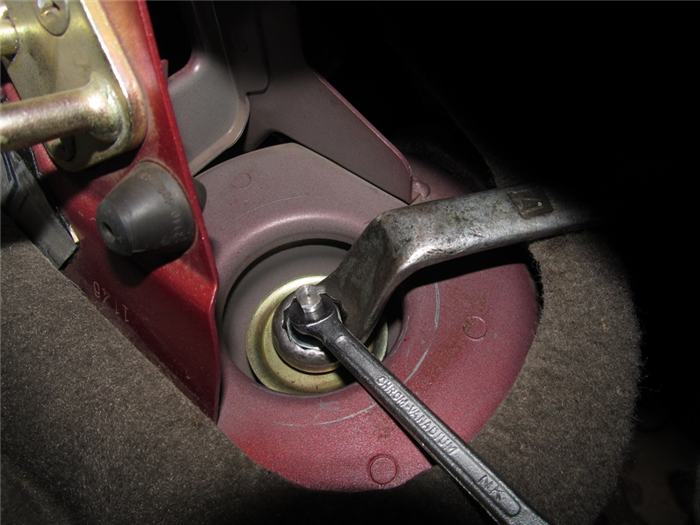

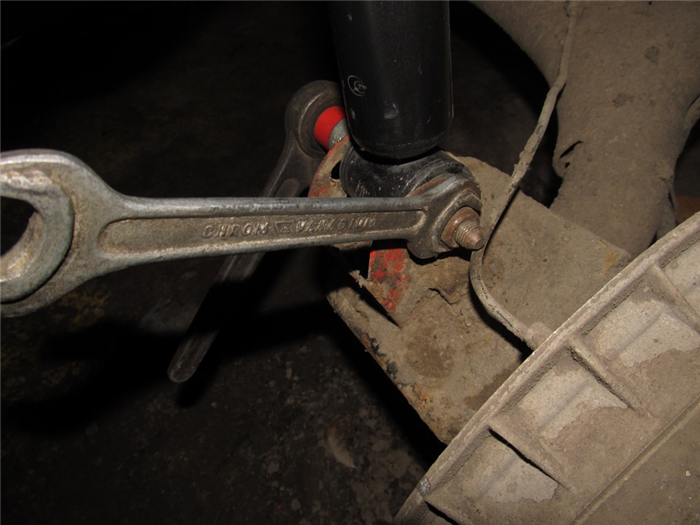

Накидным ключ на 17 откручиваем гайку, придерживая шток стойки ключом на 6 (если есть такая необходимость). Вытаскиваем гайку, гравер, шайбу.

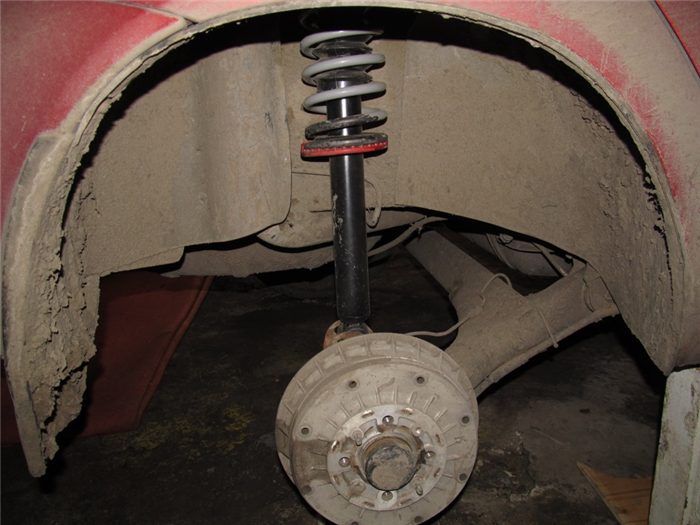

Стягиваем пружину спец.стяжками, чтоб можно было без особых усилий снять и поставить стойку на свое законное место. Теперь стойку откручиваем Нижнее крепление стойки ключом на 19. WDшка конечно же в помощь.
С левой стороны без особых усилий удалось вытащить крепежный болт

С правой стойкой пришлось попотеть. Никакая WDшка и тем более кувалда не могла. Пришлось подключать к делу болгарку.

Верхняя стойка, что на фото, была с левой стороны (пострадала меньше всего). НУ что и подтверждается статистикой. У леворуких авто обычно правые стойки быстрее убиваются, у праворуких — наоборот, с левой стороны. Пыльники не пострадали, разве что все в масле. Отбойники живые и испачканные

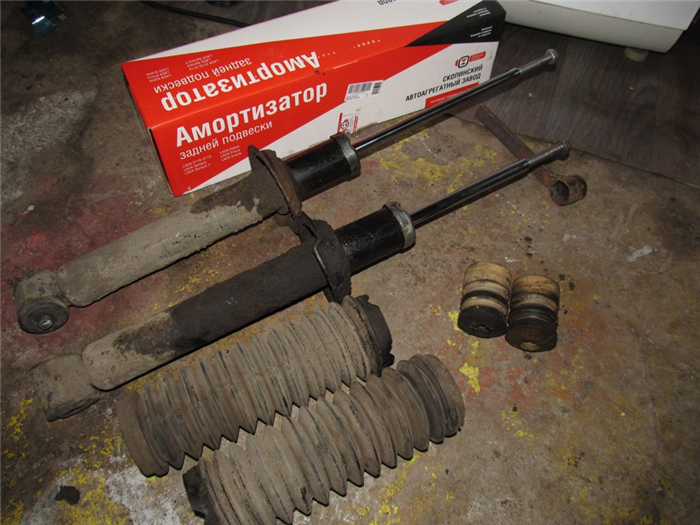

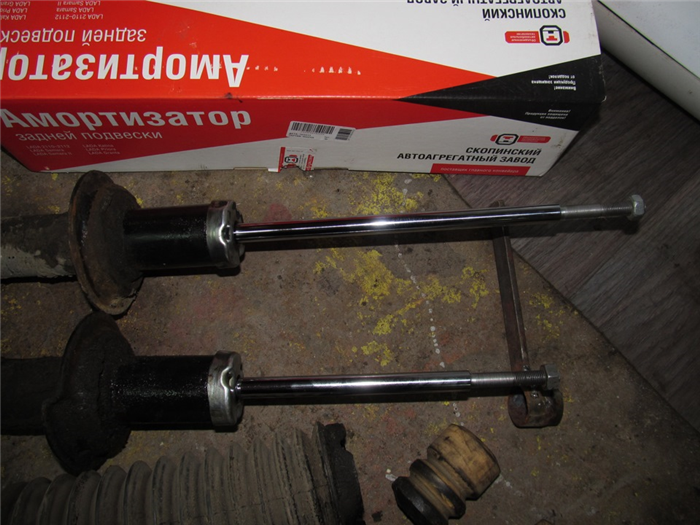

А теперь самое интересное. Сравнение стоек. Я специально сжал, чтоб показать, насколько правая стойка была кончена. Шток свободно опускался без особых усилий на 7 см. У левой стойки всего на 1см был провал.

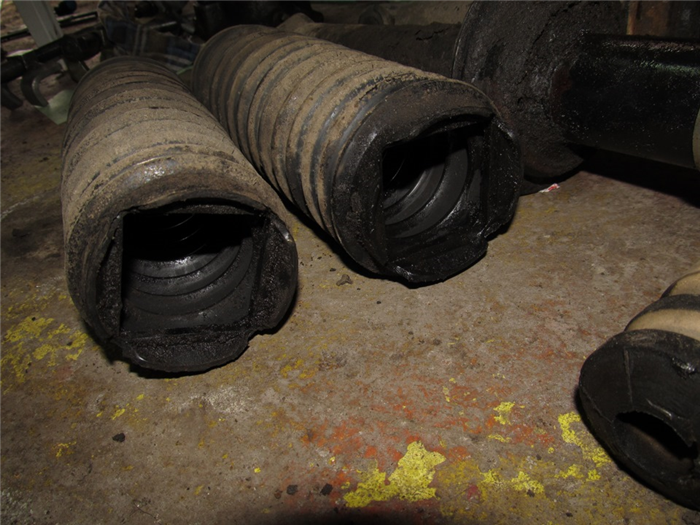

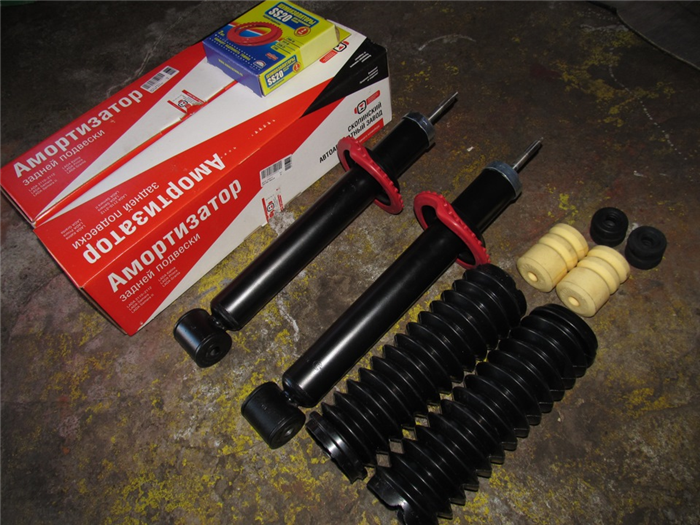

Пыльники соответственно в масле и грязи. Можно было бы отмыть и оставить, но раз купил новые, то их и установлю.

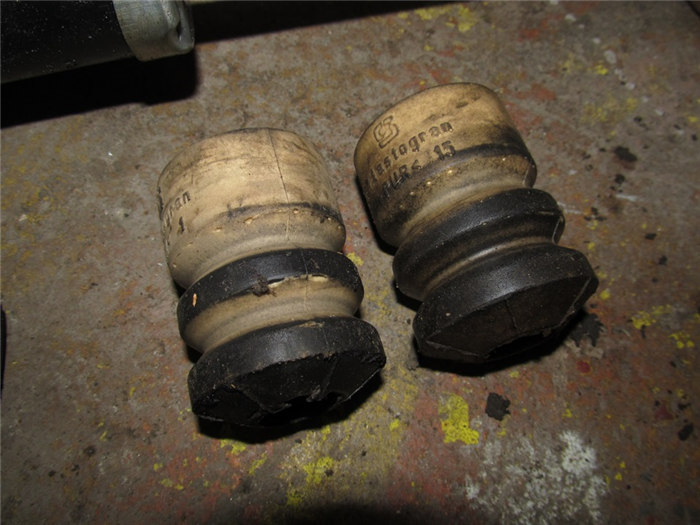

Отбойники имеют небольшие надрывы. В принципе на таких можно ездить, и ничего не будет. Все равно под замену их, благо заранее позаботился об этом.

Резинки, что крепят с обеих сторон кузова саму стойку, просели. Справа на фото хорошо видно. Заранее было закуплено 4-е резинки, я ведь не знал, что с ними могло за 5-ть лет случиться. Можно было их оставить.

Собираем стойку и устанавливаем на свое законное место. Пружину оставляем старую, только ее хорошенько отмоем, чтоб понять ее состояние.

Краска на нижнем витке облезла, оно и не удивительно. У всех так будет. Счищаем облупившуюся краску и промазываем преобразователем ржавчины.

Интересно было еще с детства, из чего же все состоит. Обычно разламывал все, что было. Не будем отходить от традиций.

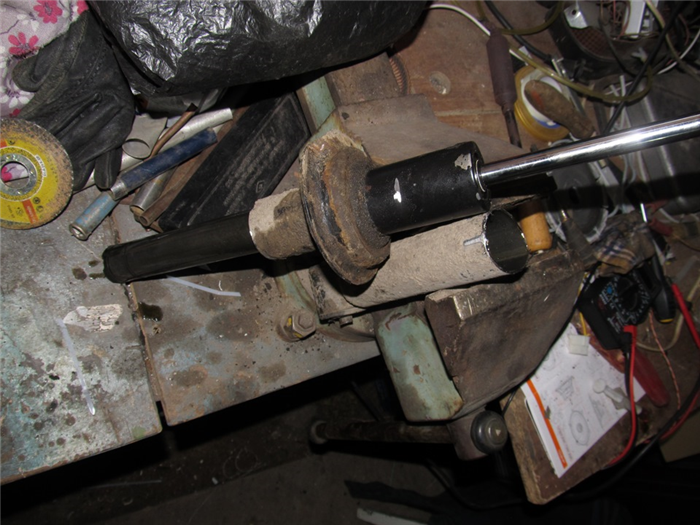

Пилим аккуратно стоку пополам. Мало ли что. Думал, что масло вытечет. Ничего подобного.

Вытаскиваем амортизатор из стакана

Внутри система почти как в насосе. Вытаскиваем шток из стакана.
