Где находится и как снять моторчик дворников Лады Приора

Если стеклоочиститель вашего автомобиля отказался работать или двигается медленно, с остановкой, то вам следует поменять моторчик дворников на Приоре. Как вариант, можно попробовать снять и разобрать старый моторчик, проверить наличие смазки в редукторе, состояние якоря и его обмотки, щеток, втулок.

Снятие моторчика стеклоочистителя проводится вместе с трапецией. Демонтируем рычаги дворников и уплотнитель капота. Убрав пластмассовые заглушки, выверните винты, удерживающие жабо. Не забудьте про шланг расширительного бака, который необходимо вытянуть из утеплителя, ослабив хомут. Убрав в сторону расширительный бак и утеплитель, можно приступать к демонтажу трапеции с моторчиком.

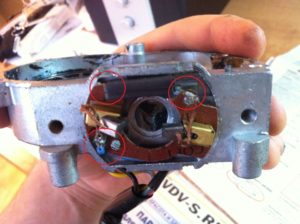

Разборка моторчика стеклоочистителя не составит особого труда. Для начала необходимо вывернуть болты крепления редуктора. Затем откручиваем винты крепления корпуса электродвигателя к редуктору и вынимаем все вместе с якорем. Можно приступать к профилактике и ремонту моторчика дворников Лады Приора. Сборку следует проводить в обратной последовательности.

Если же вы решили заменить неисправный мотор, то сразу возникает вопрос, какой поставить.

При выборе мотора стеклоочистителя у вас есть несколько вариантов на выбор:

1. Купить оригинальный в магазине автозапчастей;
2. Купить на разборе б/у.

Это самые популярные варианты. Но где гарантия, что через несколько тысяч километров пробега этот моторчик не придется менять снова? Есть еще и третий вариант – выяснить, какие моторчики от других марок автомобилей можно установить на Приору. Наиболее подходящие, как показывает практика, – это моторчики от японских легковых автомобилей. Более целесообразно установить на свою Приору моторчик дворников от японского авто, который отличается качеством и долгим сроком службы.

При выборе японского моторчика нужно быть предельно внимательным, потому что не во всех моделях они похожи по размерам и креплениям. В большинстве случаев крепления приходится переваривать. Но оно того стоит. Самое главное условие – чтобы эксцентрик оставался «родной», длина не изменялась. Если установить от Приоры, то в процессе эксплуатации будут стерты шлицы. А это уже замена трапеции.

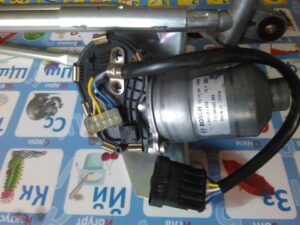

Не стоит пугаться, что у японского моторчика 4 контакта, а у моторчика с Лады Приора их 5. Пятый контакт — это дополнительная «масса». Если у японского нет дополнительной «фишки», то пятый контакт следует прикрутить на корпус самого моторчика. Смотрите схему обозначений контактов на оба мотора.

Замена мотора и трапеции дворников

Передний стеклоочиститель на автомобиле Лада Приора имеет конструкцию, схожую с десятым семейством, поэтому выполнение данного ремонта будет похожим. Но все же, некоторые моменты будут отличаться. Итак, ремонт или замена некоторых деталей обычно происходит по следующим причинам:

1. Выход из строя мотора дворника
2. Поломка трапеции
3. Возникновение повышенного люфта в работе трапеции

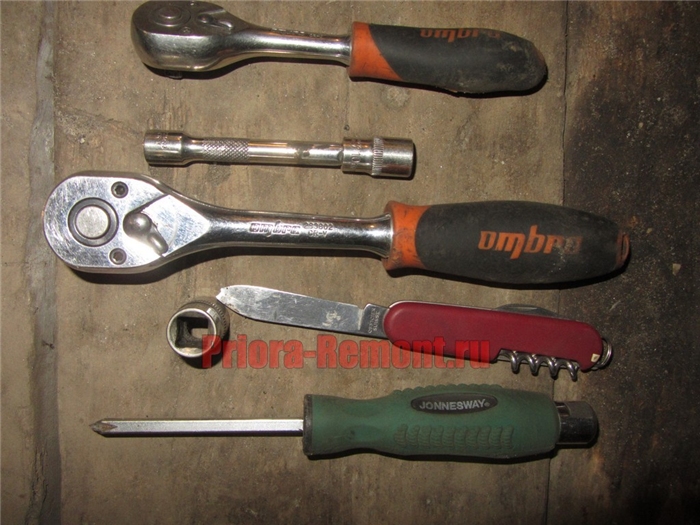

Чтобы самостоятельно произвести ремонт или замену, понадобится следующий инструмент:

• Трещоточные рукоятки
• Удлинитель
• Головка на 10 и 13 мм
• Острый нож или отвертка
• Крестообразная отвертка

Снятие трапеции стеклоочистителя в сборе с мотором на Приоре

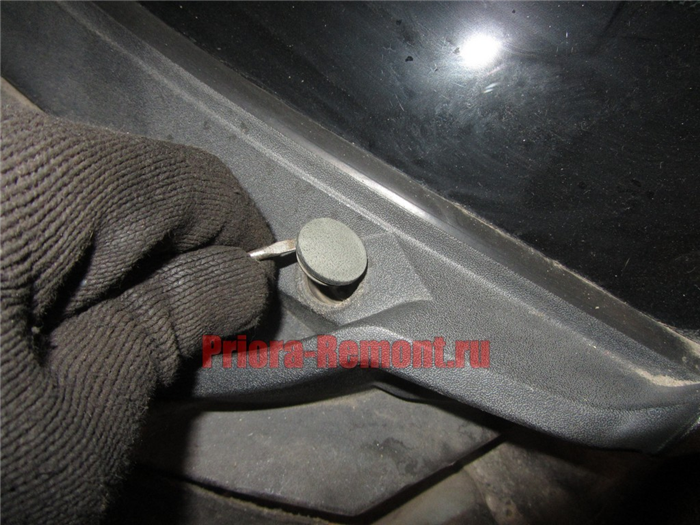

Первым делом необходимо снять рычаги дворников, а также уплотнительную резинку верхней части капота. После этого при помощи тонкого ножа поддеваем декоративные заглушки, под которыми находятся винты крепления жабо.

Под этими заглушками отворачиваем винты крепления жабо.

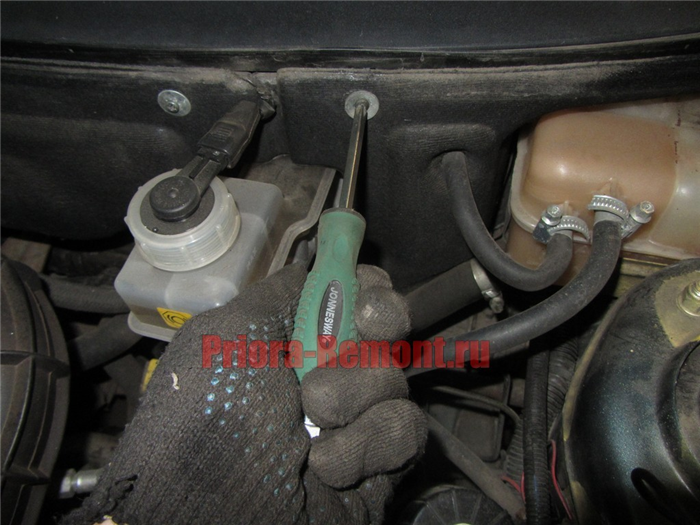

Теперь стоит опять-таки с левой стороны открутить несколько винтов крепления утеплителя к жабо, как это показано на фото ниже.

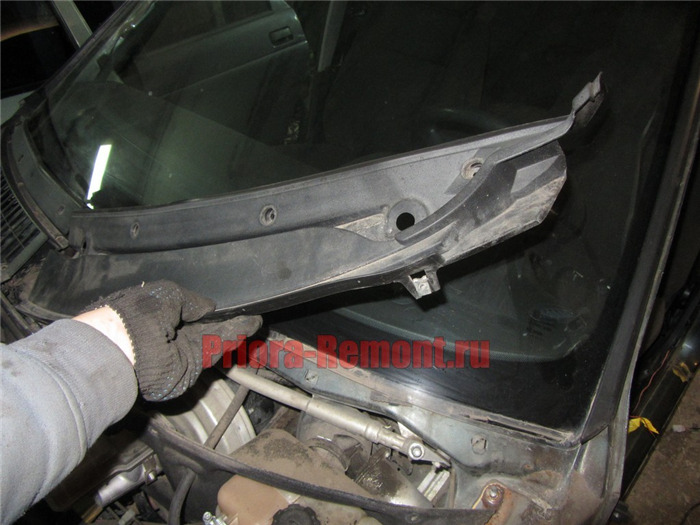

После чего можно снимать одну часть жабо:

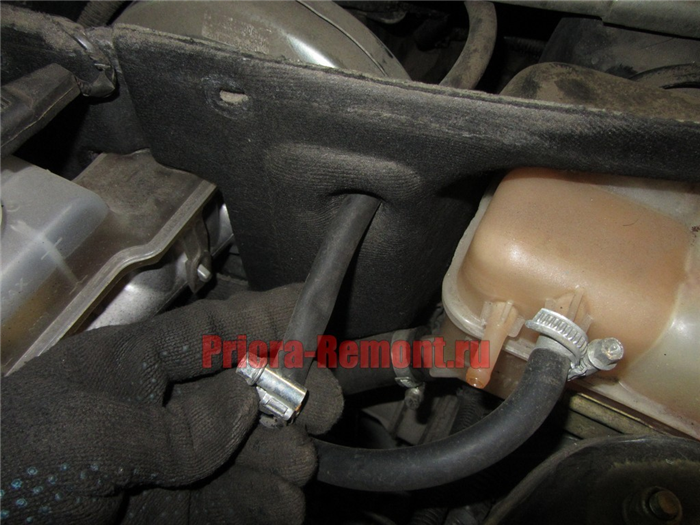

Также, ослабляем болт хомута на тонком шланге расширительного бачка и выводим его из отверстия в утеплителе:

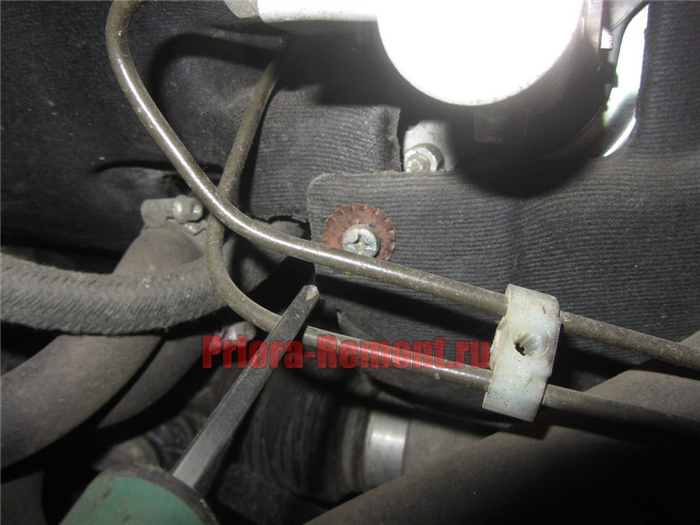

Утеплитель моторного отсека также крепится еще снизу, что не очень хорошо видно, но на фото ниже этот винт довольно хорошо виден.

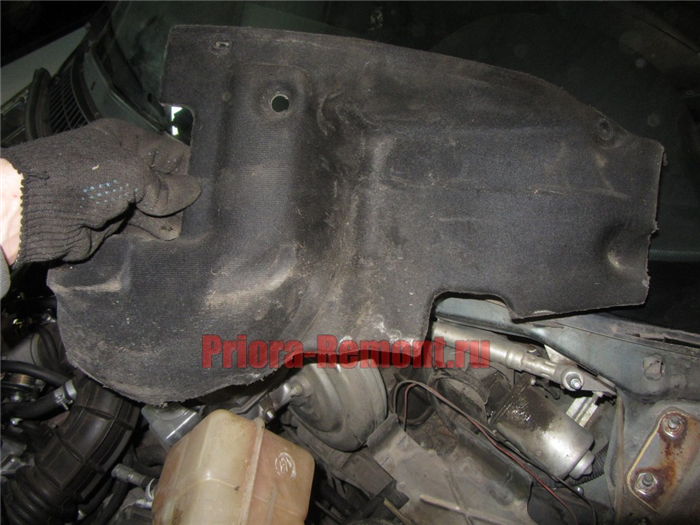

Теперь можно поднимать расширитель вверх, и отводить в сторону участок утеплителя, как это показано на фото ниже.

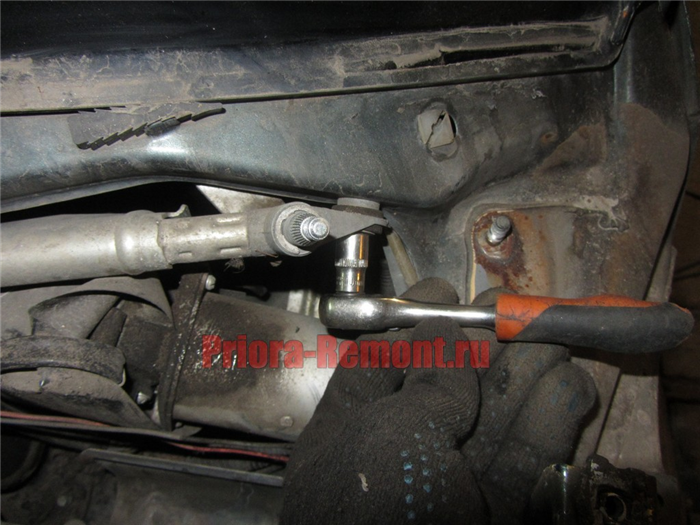

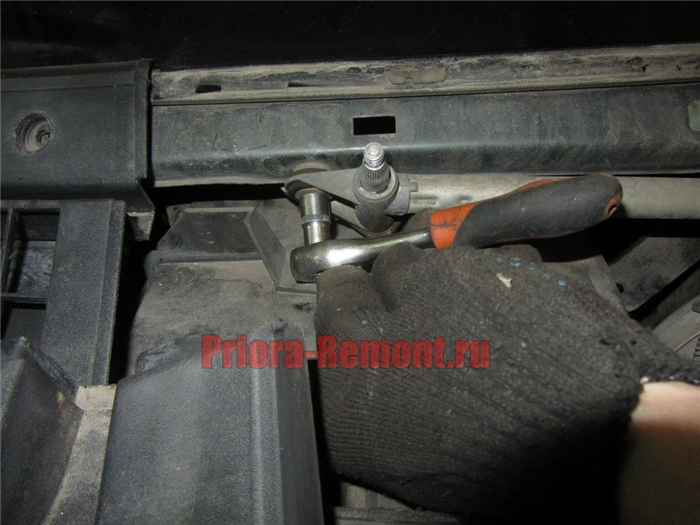

Теперь можно уже приступать к отворачиванию гаек крепления и болтов мотора с трапецией. Сверху слева:

И сверху справа:

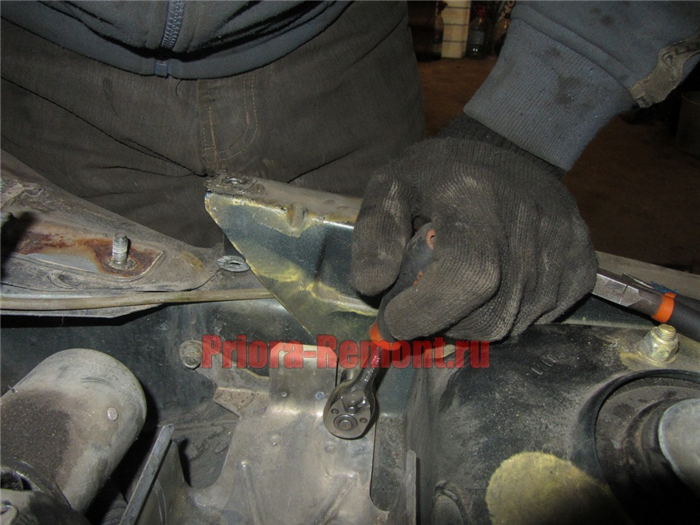

А вот чтобы добраться до болта крепления трапеции снизу по центру, необходимо предварительно открутить и снять кронштейн крепления расширительного бачка. Два болта крепления находятся сверху, что видно на фото:

И еще два болта с внутренней стороны крыла, разумеется, предварительно сняв подкрылок.

Теперь площадку можно снимать, и откручивать последний болт крепления трапеции Приоры.

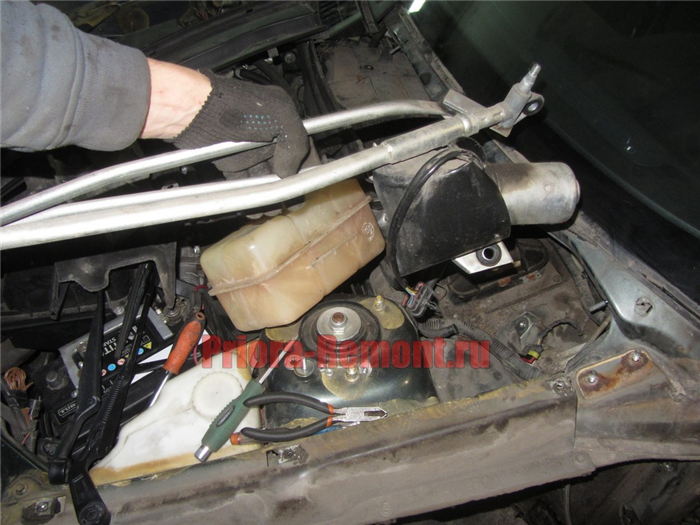

Теперь аккуратно извлекаем всю конструкцию в сборе, находя нужное положение, чтобы трапеция не цеплялась за кузов и корпус отопителя.

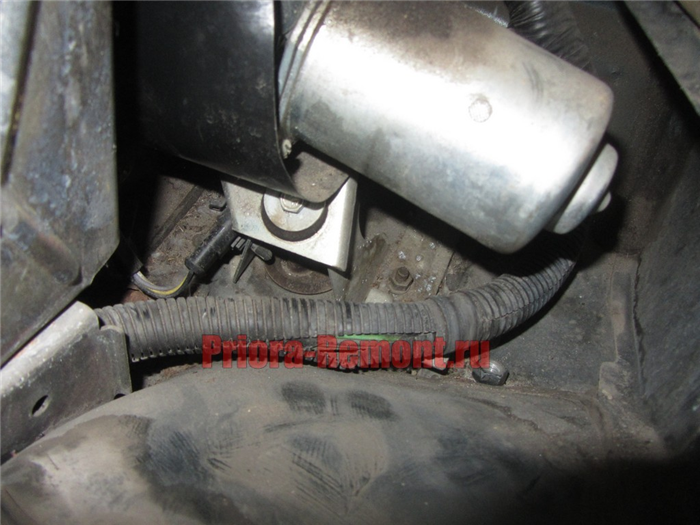

Еще остается один момент — отсоединить колодку со жгутом проводов питания.

Теперь вся трапеция в сборе с мотором снимается без каких-либо проблем.

Замена мотора стеклоочистителя на Приоре

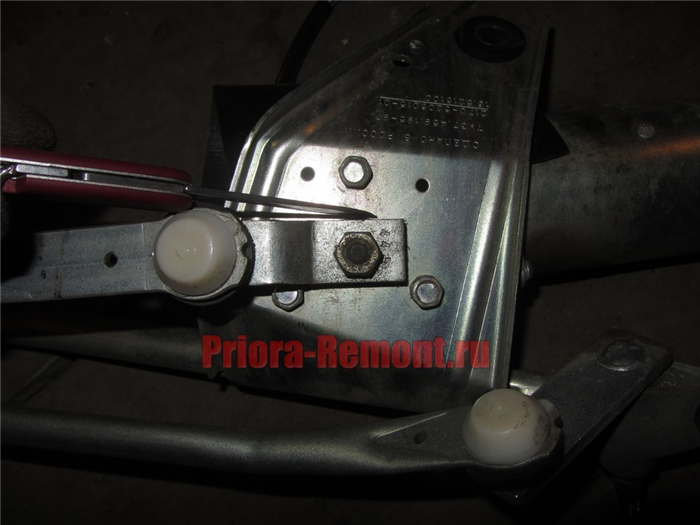

Чтобы заменить непосредственно сам моторчик дворников, необходимо первым делом отметить положение планки трапеции относительно ее корпуса, чтобы потом все установить в таком же порядке.

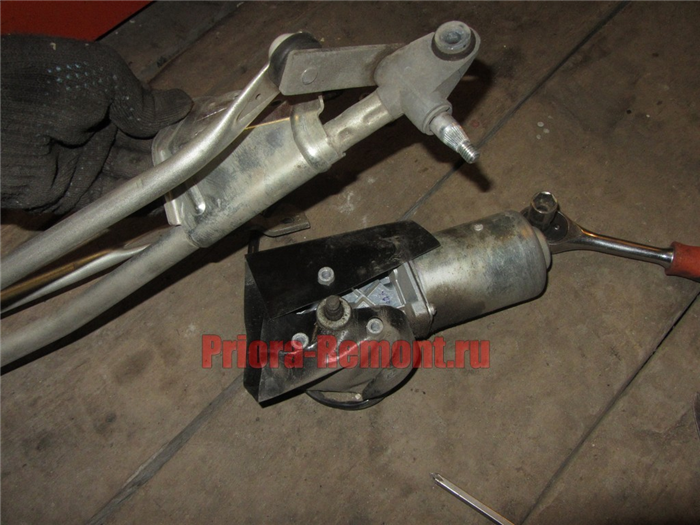

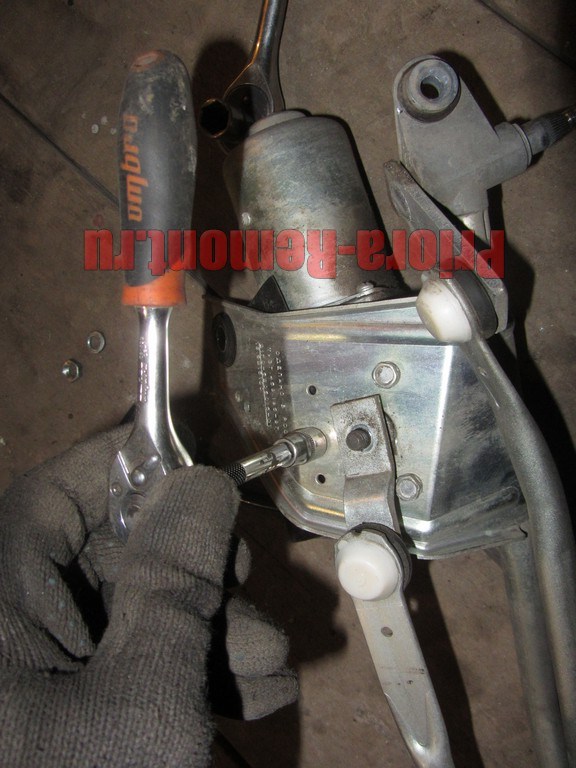

Откручиваем три болта крепления мотора:

И центральную гайку при помощи ключа на 13 мм. Снимаем мотор и производим его замену на новый в случае необходимости.

Установка происходит в обратной последовательности. Цена новой трапеции составляет от 1000 рублей за оригинал производства Автоваз. За мотор придется заплатить не менее 2000 рублей.

Видео обзор по замене мотора и трапеции дворников на Приоре 2170, 2171, 2172

Чтобы более наглядно показать весь процесс данного ремонта, ниже будет показан видео обзор по ремонту.

Остались какие-либо вопросы, задаем ниже в комментариях или на канале под видео!

Замена трапеции стеклоочистителя Приоры

Потребуется: отсоединить «минусовую» клемму с аккумулятора, снять жабо и левую часть шумоизоляции, а также отвести расширительный бачок в сторону. Приготовить головку «на 10», крестовую и плоскую отвертки.

Снятие трапеции дворников Приоры

Порядок действий:

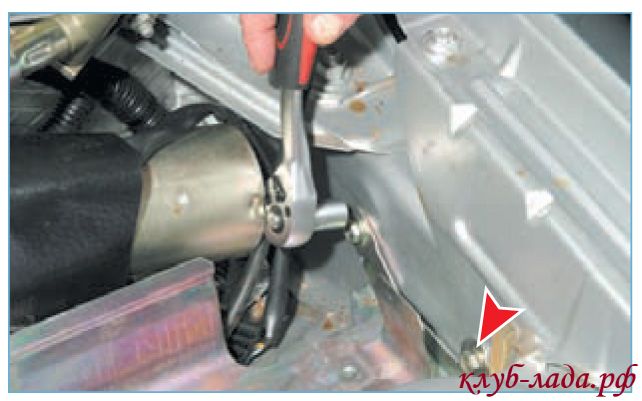

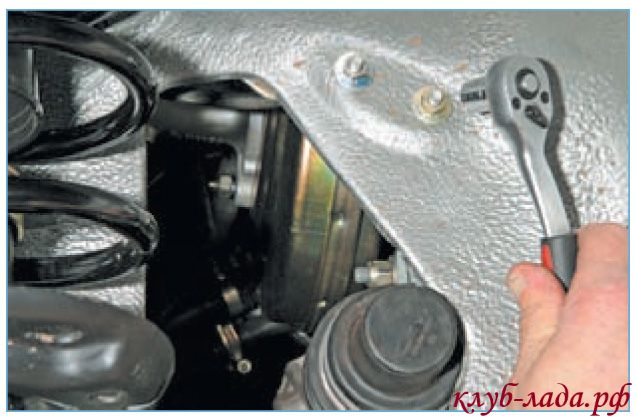

1. Отвернуть 2 гайки нижнего крепления кронштейна расширительного бачка (в арке переднего левого колеса), используя головку «на 10».
2. Отвернуть 2 болта верхнего крепления кронштейна бачка (в моторном отсеке), используя головку «на 10».

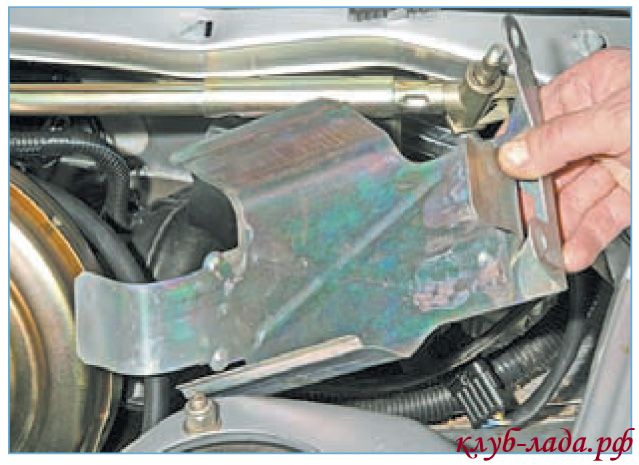

3. Снять кронштейн.

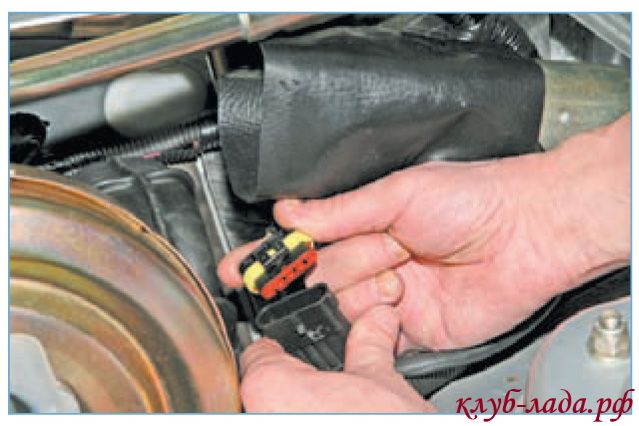

4. Отсоединить колодку от жгута проводов мотора дворников Приоры, отжав фиксатор.

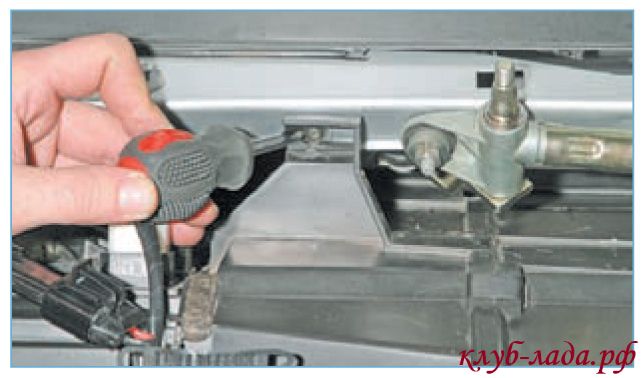

1. Отвернуть саморез верхнего крепления отопителя с помощью крестовой отвертки.

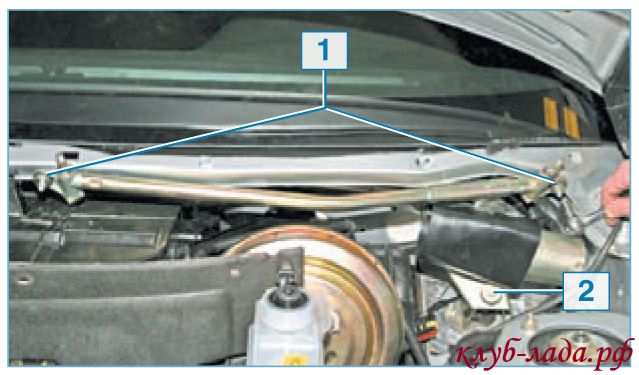

2. Отвернуть две гайки №1 и болт №2 крепления очистителя, используя головку «на 10».

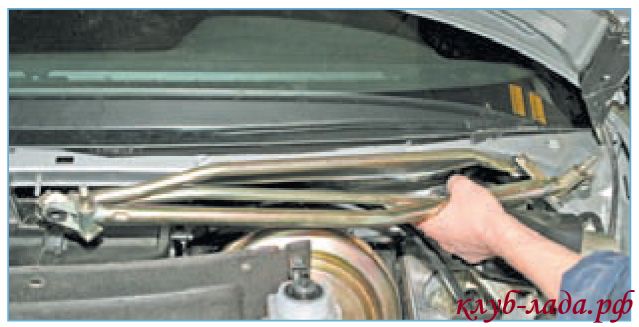

3. Снять очиститель лобового стекла Приоры, отжав рукой верхнюю часть отопителя.
4. Если планируется дальнейшее снятие мотора дворников с кронштейна, тогда не забудьте пометить положение кривошипа относительно кронштейна очистителя.

Установка очистителя ветрового стекла ВАЗ 2170

Собираем и устанавливаем трапецию дворников Приоры в обратной последовательности. После этого включаем мотор-редуктор подрулевым переключателем, затем выключаем и дожидаемся остановки вала электродвигателя. В этом положении вала мотор-редуктора устанавливаем кривошип по ранее нанесенной метке.

Как поменять дворники на Приоре

В плохую погоду езда с неисправными стеклоочистителями становится небезопасной. За рулем водитель должен хорошо видеть пространство перед собой, чтобы в случае экстремальной ситуации быстро среагировать и принять правильное решение. Со временем дворники на Приоре начинают работать хуже и качество очистки снижается – появляются разводы и не вытертые участки. Причиной может быть поломка дворников, моторчика или щеток. В таком случае ремонтировать стеклоочистители на Приоре лучше в автосервисе. Так как это не всегда представляется возможным, то возникает вопрос, как поменять дворники на Lada Priora самостоятельно.

Большинство специалистов рекомендуют делать замену дворников на Приоре один раз в год, независимо от интенсивности использования автомобиля. Лучше всего менять щетки после зимы, так как именно это время года наиболее негативно сказывается на состоянии всего автомобиля. Согласно техническим требованиям, стеклоочистители должны качественно убирать снег и грязь с лобового стекла в течении 400 тысяч циклов, что примерно равно одному году использования.

Как выбрать дворники

Стеклоочистители бывают обычные и бескаркасные. Первые состоят из металлического каркаса, шумят и быстро разбалтываются. Так как на Приоре дворники не взаимозаменяемы, то необходимо их подбирать, учитывая длину. Для зимы существуют специальные щетки, позволяющие бороться с обледенением. ВАЗ Приора на заводе оснащается каркасными стеклоочистителями. Такой тип позволяет осуществлять при необходимости только замену щеток, хотя бескаркасные отличаются лучшим качеством очистки.

Существуют также гибридные дворники – самый дорогостоящий вариант. От каркасных стеклоочистителей они позаимствовали коромысла и опоры, а от бескаркасного типа – пластиковый корпус. Такой вариант самый совершенный и отличается своей долговечностью. Замена ленты в бескаркасных и гибридных дворниках требует наличия определенных навыков, тогда как поменять резинки в обычных стеклоочистителях может любой желающий.

Как поменять резинки

Сделать замену резинок можно своими руками, что позволит сэкономить на покупке новых щеток. Потребуются плоскогубцы и отвертка с широким лезвием. В первую очередь для замены щеток дворников на Приоре требуется установить их перпендикулярно рычагам, отжать стопорные скобы и затем вытянуть. После снятия дворников следует аккуратно отогнуть на минимальный угол зажимы резиновой ленты, находящиеся на краях прижимной пластины. Это делается для того, чтобы резинка могла легко выйти из дворника. Лучше зажимы выгибать плоскогубцами, так как есть риск повреждения фиксаторов.

После того, как резиновую ленту извлекли из зажимов, из нее нужно вытянуть металлические пластины, которые удерживают изогнутую форму. Следует сразу запомнить направления изгибов пластин, чтобы не перепутать их и не делать работу заново, так как резинка не будет плотно прижиматься к лобовому стеклу. В пластинах есть выборки, куда должны входить пазы резинки. Бывают ситуации, когда толщина паза больше ширины выборки. В таком случае ее можно расширить тонким надфилем.

Резиновая лента легко вставляется в фиксаторы до щелчка. При этом она не должна люфтить, иначе быстро износится. Если установленная резинка оставляет неочищенные места на стекле, то ее нужно заменить снова. Однако стоит учитывать, что стоимость нескольких испорченных при установке лент может быть больше стоимости дворника в сборе.

Замена трапеции дворников на Приоре

Для ремонта трапеции Приоры потребуется ремкомплект, с помощью которого замена моторчика или тяг трапеции не займет много времени. В первую очередь для замены моторчика на Приоре нужно подготовить подкапотное пространство: отсоединить аккумуляторную клемму со знаком «-», снять левую часть шумоизоляции и отвести в сторону расширительный бак. Из ремкомплекта стеклоочистителей Приоры сначала потребуются плоская и крестовая отвертки, а также головка «на 10».

Как снять трапецию дворников на Lada Priora

• В арке левого колеса спереди открутить две гайки, которыми снизу крепится кронштейн расширительного бака с помощью головки «на 10». В двигательном отсеке открутить два болта верхнего крепления, используя ту же головку «на 10» и снять кронштейн.
• Отжать фиксатор и отсоединить колодку от проводки моторчика.
• С помощью крестовой отвертки выкрутить саморез верхнего крепления отопителя.
• С помощью головки «на 10» открутить болт и гайку крепления отопителя, после чего снять очиститель лобового стекла, отжимая верхнюю часть отопителя.
• Далее требуется пометить расположение кривошипа относительно кронштейна, если нужно полностью снять моторчик стеклоочистителей Приоры.

Установка трапеции стеклоочистителя на ВАЗ-2170 происходит в обратном порядке. Нужно включить моторчик с помощью подрулевого переключателя, потом выключить и подождать, пока вал электромотора остановится. Далее следует установить кривошип по метке, сделанной до этого.

Замена моторедуктора стеклоочистителя на Приоре

Для замены непосредственно самого моторчика дворников необходимо в первую очередь сделать отметку положения планки трапеции относительно ее корпуса. Это нужно для того, чтобы обратно установить ее в таком же порядке. Далее следует открутить 3 болта, с помощью который крепится электродвигатель и центральную гайку с помощью ключа на 13. После этого можно снять моторчик и заменить на новый, если это необходимо. Оригинальная трапеция стоит от тысячи рублей, новый моторедуктор – от двух тысяч рублей.
