Ваз 2121 печка от 2108

Переделка печки Lada 4×4 (установка вентилятора от ВАЗ 2108)

Печка на ВАЗ 2121, 2131 имеет ряд преимуществ и недостатков. Один из них связан с электровентилятором, который не только слабо дует, но и в процессе работы сильно шумит и свистит. Замена его на вентилятор нового образца решит только часть проблем. Как показывает практика, лучше поставить дополнительный вентилятор от восьмерки по типу «улитка».

Смысл модернизации в том, чтобы установить на Lada 4×4 дополнительный электровентилятор от ВАЗ 2108, который будет располагаться в моторном отсеке внутри воздухозаборника, где он штатно стоит на восьмерке. Напомним, штатный вентилятор Lada 4×4 находится внутри пластикового короба в салоне.

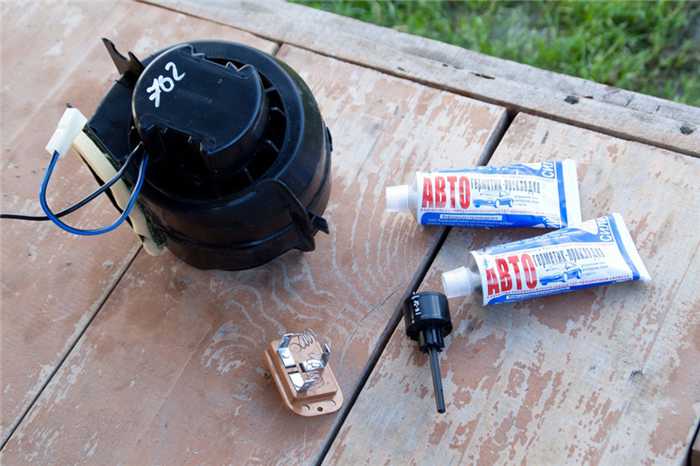

Потребуется: восьмерочный вентилятор печки с кожухом (каталожный номер: 2108-8101091).

Управление вентилятором можно оставить штатное, тогда доработок будет меньше всего. Либо использовать дополнительные детали от ВАЗ 2108:

  • дополнительный резистор печки (артикул: 2108-8101081), который нужно будет разместить в воздухозаборнике рядом с вентилятором;

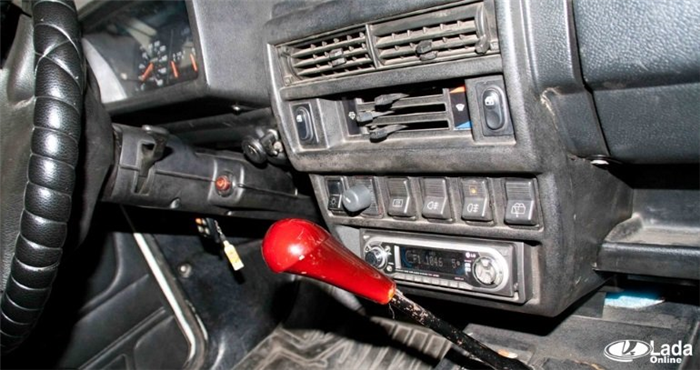

  • переключатель скоростей вентилятора (2108-3709608), который крепим на панели в салоне внедорожника.

Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

  1. В салоне отвернуть 4 гайки, ключом «на 10»;
  2. В подкапотном пространстве помощник удерживает болты этим же ключом;
  3. Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

  1. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
  2. Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
  3. Закрепить вентилятор, фиксируя его корпус герметиком.

  1. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
  2. Устанавливаем кожух с вентилятором на место, прокладывая провода;
  3. Проверяем, чтобы капот закрывался без проблем.

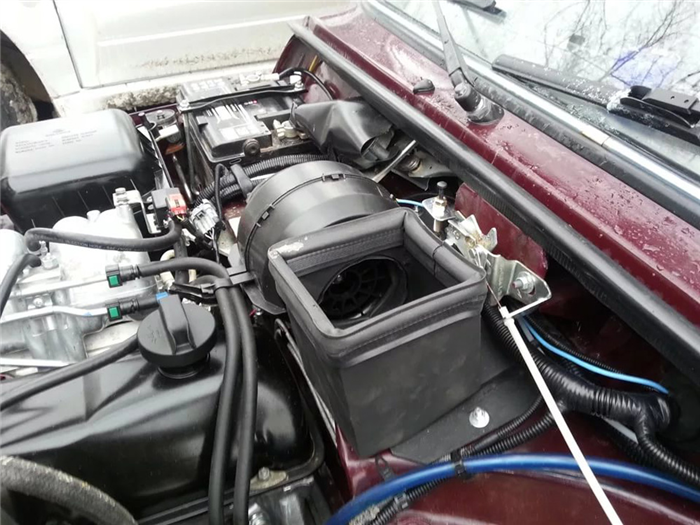

В результате должна получиться конструкция, как показано на видео:

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

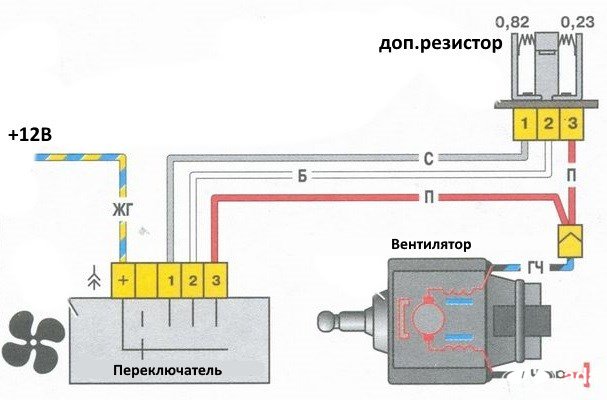

Схема подключения

Самый простой способ, когда регулировка скорости вентилятора остается штатной, но две скорости может быть не достаточно. Если поменять штатный переключатель Lada 4×4 на восьмерочный и установить от нее доп.резистор, то скорости будет три! Схема такого подключения:

Что получилось улучшить?

Модернизированная печка имеет ряд преимуществ:

  1. Тихая, а на 1-ой скорости бесшумная.
  2. Производительная, на 1-ой скорости дует на уровне 2-ой скорости старого вентилятора. На максимальной скорости из воздуховодов вылетит пыль.

Такой тюнинг отопительной системы является обязательным для водителей северных городов. А вы улучшали печку Lada 4×4 таким образом? Пишите отзывы и дополнения по данной модернизации, участвуйте в опросе. Напомним, другие доработки внедорожника публикуются в этой категории.

Фото: бортовой журнал Flea

Ключевые слова: печка 4х4 | воздуховоды 4х4

Ваз 2121 печка от 2108

Пришло время заниматься отоплением салона, а то в морозы как-то перестала машинка радовать теплом, да и уж очень шумный родной вентилятор:( Идея поставить вентилятор от восьмерки известна была достаточно давно, но никак руки не доходили воплотить это дело в жизнь. Первым на это решился мой приятель Игорь. Он купил нивку 213-ю, и пока она стоит у него в гараже, он решил переоборудовать свой отопитель. Копался сам, по вечерам. Потом настал и мой черед.

Итак, был закуплен стандартный вентилятор отопителя от ВАЗ 2108, расчищен гараж от снега и дело закипело. Так как мы делали все вдвоем, было гораздо удобнее монтировать и демонтировать печку. Для того, чтобы снять верхний кожух достаточно открутить четыре болта, которые его держат. После того, как пластик снят, необходимо удалить крышку, перекрывающую поток воздуха. Мы думали, сделать какой-нибудь вариант, чтобы крышку оставить, но, после долгих размышлений пришли к выводу, что она особенно и не нужна:) Чтобы ее снять, надо открутить две гайки крепления скобы, а саму крышку можно просто выломать, если мешает:) Далее, берем штангель и делаем разметку на пластике. Сразу оговорюсь, нужно сместить немножко вентилятор в сторону, иначе установке будет мешать замок капота. Нужно учитывать этот момент.

Читать еще:  Прайс лист на бензин в рк

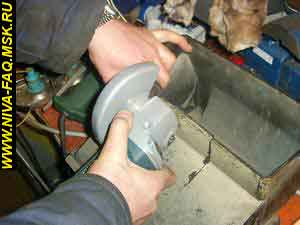

Выпиливать пластик рекомендую с помощью отрезной машинки. Очень быстро и удобно. Думаю с пилочкой пришлось бы повозиться до хохота:) Заднюю стенку также придется подпилить, иначе вентилятор просто не влезет так, как это необходимо. Теперь о вентиляторе. Надо отрезать все торчащие детали крепления вентилятора. Его корпус идет на нескольких защелках, что, мягко говоря, не устраивает. Поэтому, перед монтажом проходимся по стыку паяльником.

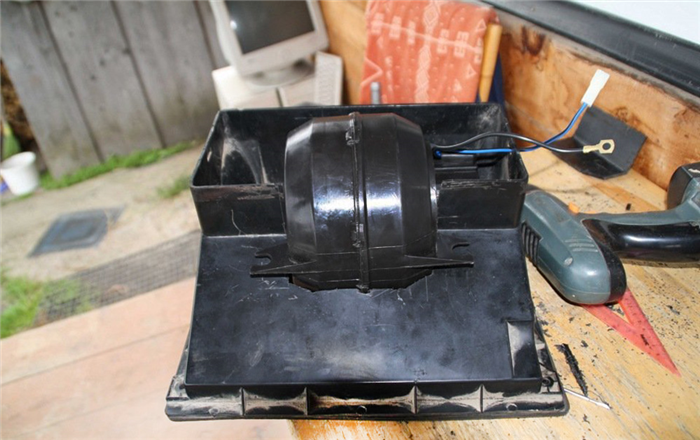

Для крепления вентилятора в кожухе мы использовали полоски металла, нарезанные из облицовки старых колонок. Получается такая сеточка, которая легко и надежно вплавляется в пластик с помощью паяльника. Все стыки промазываются пистолетом для термопластика, а если нет такового, то герметиком. В нижней части делаем дополнительную перегородку из пластика или дюраля для предотвращения оттока воздуха и попадания воды напрямую в радиатор печки. Крепится все аналогично, пластик — с помощью полосок металла, дюраль — саморезами. Потом все обмазывается герметиком.

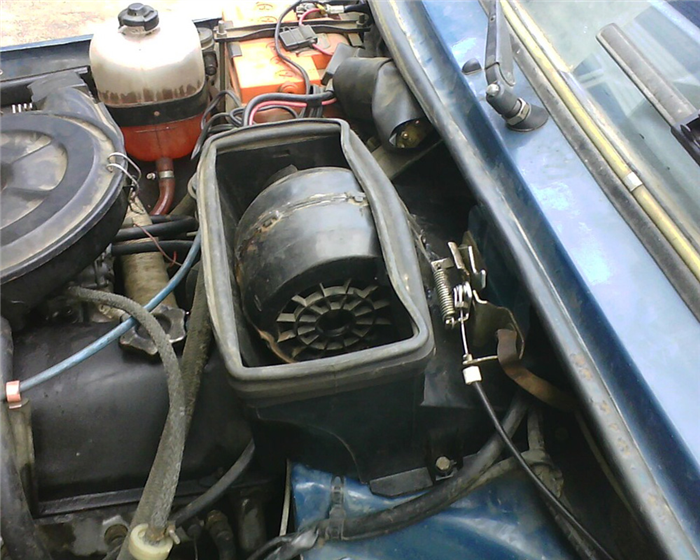

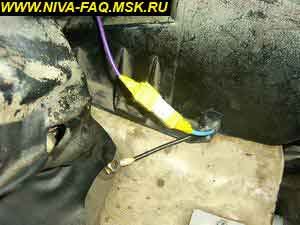

После того, как основной монтаж вентилятора закончен, устанавливаем кожух с вентилятором на место, предварительно не забыв сделать вывод проводов. Земля очень удобно крепится на болт крепления не помню чего 🙂 см. фото. Плюс, соответственно, уводим в салон. Пока, в качестве переключателя скоростей вращения использовал стандартную кнопку, но более удобно — поставить переключатель от все той же восьмерки, вкупе с сопротивлением, так как после тестового выезда выяснилось, что двух скоростей явно недостаточно. И, что пока еще не сделано, но надо будет, это к обеим сторонам вентилятора сделать пластинки от прямого попадания воды. Делаются из дюраля, прикручиваются саморезами.

Нижнюю часть печки, где находился вентилятор, убирать не стал, т. к. имхо она особо не мешает и в нее потом удобнее будет крепить гофры для подвода обогрева к ногам. Пока были вырезаны только отверстия для тока воздуха в ноги, а сама заслонка для подачи воздуха в ноги прикручена и замазана герметиком. Попутно был перебран и смазан регулятор подачи охлаждающей жидкости в печку вместе с тросиком, почищен и уплотнен воздуховод и убран весь мусор из печки. Результат превзошел все ожидания. Первое, что поразило — это тихо! На первой скорости вообще слышен только шум воздуха. Во-вторых, стало действительно дуть, а не то жалкое подобие тока воздуха, что было в стандартной печке. Ну и разумеется, общая удовлетворенность от проделанной работы:) Удачи всем!

На улице зима. Холодно… Умер вентилятор печки… все приплыли…

НО: 1) восьмерочная улитка давно куплена и ждет своего часа; 2) есть желание и время произвести модернизацию отопителя…

ИТАК, начитавшись форумов по инсталляции восьмерочной улитки, делаю так, как предлагают великие гуру форума: установка вентилятора как у Sad Sam и Игоря, Sam и других уважаемых участников форума (извините, кого не назвал); переключатель поставил восьмерочный (теперь три скорости), привод нижнего щитка отопителя сделал как Trener, за что ему отдельное большое спасибо и низкий поклон.

ИТОГ: двигатель холодный — обдув замечательный! двигатель прогрелся — обдув замечатель-ный, НО ГДЕ ТЕПЛО? Стало заметно холоднее. Так поездив два дня (не было свободного времени), начал разбираться «что к чему».

ТАНЦЫ С БУБНОМ: Сняв нижний кожух отопителя (который за бородой), выясняю, что радиатор (а радиатор у меня штатный. алюминиевый) продувается насквозь с большой скоростью, и воздух просто-напросто не успевает прогреваться! При этом эффективно используемая площадь радиатора не превышает 30% (!). Вывод: накосячил во время установки вентилятора в сапог — часть выходного сопла вентилятора перекрыта кожухом радиатора и плюс ко всему практически отсутствует распределение воздушного потока т.к. расстояние до радиатора 54 мм максимум… Немного подумав, реализовал два промежуточных варианта с распределениями воздушного потока… С каждым разом становилось значительно лучше! (но мне этого мало, я же нивовод)… Потом, посоветовавшись с товарищем (Женя, спасибо), сняв все установочные размеры…

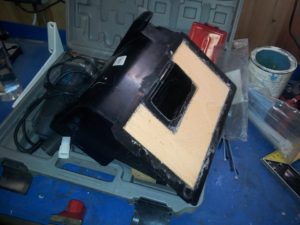

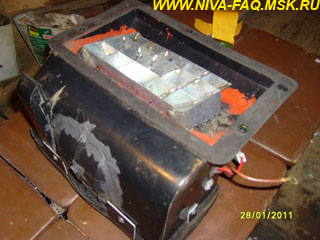

Удалив все лишнее перед радиатором, совместно с шурином (Рустам, спасибо) путем подбора углов наклона пластин, изготовили вот такую штуку:

Собирал я ее на следующий день один:

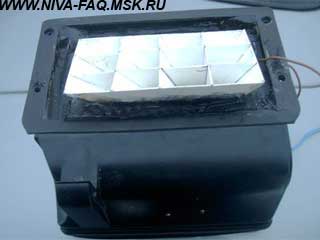

Затем тест — снял нижний кожух отопителя (который за бородой), включил вентилятор… Распределение воздушного потока от вентилятора на уровне «хорошо», эффективно используемая площадь радиатора в пределах 90% (правда, имеются незначительные провалы в давлении воздушного потока, рука еле терпит.

Читать еще:  Ваз 2109 на газу дергается

Все, на этом успокаиваюсь.

ЭКСПЛУАТАЦИЯ: на улице утром -20 о , завожу мотор. Долго прогревается (но это другая история), при 50 о быстро отошло лобовое стекло, пока доехал до работы в машине стало более чем тепло. И радиатор медный, трехрядный, который уже почти было купил, мне теперь не нужен!

Зубильный вентилятор куплен сразу после приобретения новой нивы 2131, но установка его долго откладывалась до решения проблемы разницы площадей сопла улитки и радиатора печки. Пока я изобретал свой «паровоз», 13kardon предложил установить распределитель потока (респект!), однако размеров в его дополнении недостаточно для повторения, видимо, все делалось по месту. Такой вариант в зимних условиях с простоем авто меня не устроил, поэтому была поставлена задача спроектировать данную конструкцию в теории.

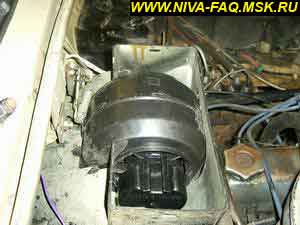

День первый: снимаем сапог (печка прекрасно работает и без него), устанавливаем в него улитку, как у Sad Sam, Игорь, 13kardon, Fast Turtle, максимально смещая ее в сторону от замка капота. Замеряем расположение плоскостей сопла улитки и радиатора печки (база — отверстия крепления в сапоге и в кожухе радиатора). Накладываем:

В программе Google SketchUp 7 получаем 3-D модель распределителя потока:

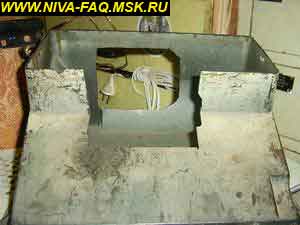

Программа выдает все необходимые размеры. Для изготовления использовалась пластмасса 1,5 мм и 2 тюбика суперклея. Конструкция получается прочной, главное, чтобы пластмасса растворялась суперклеем (не полиэтилен).

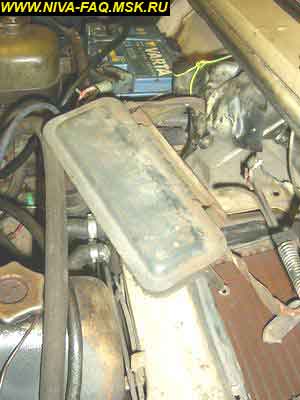

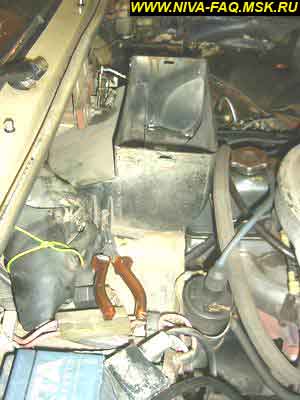

День второй: Устанавливаем сапог на место, предварительно отрезав все лишнее перед радиатором. Снимаем нижний кожух отопителя, в него десяточные дефлекторы, блок сопротивлений Калиновский (Шнивский), все остальное выкидываем за ненадобностью, переключатель печки тоже от Калины.
Наслаждаемся теплом и тишиной.

Установка своими руками печки на Ниву от ВАЗ-2108

Вопросу обогрева салона любого автомобиля следует уделять достаточное внимание, поскольку это благоприятствует не только повышению уровня комфорта, но и обеспечению безопасности во время осуществления движения. Плохо работающая печка не способна устранить ледяное покрытие, возникшее на лобовом и боковых стёклах. Безусловно, стёкла, покрытые льдом, сводят видимость к нулевой отметке. Водителю только нужно применить механическое воздействие, чтобы ликвидировать хотя бы частично лёд, в противном случае имеется возможность ехать только вслепую, что чревато аварийными ситуациями.

К сожалению, печка на вашей Ниве хоть и имеет некоторые преимущества, но вместе с ними сопровождается некоторыми явными недостатками. В частности, одним из таких существенных недостатков является недостаточно мощный вентилятор, который не способен обеспечивать нормальную подачу тёплого воздуха, но при этом ещё его работа сопровождается чрезмерным посвистыванием и шумом. Конечно, кое-кто примет решение посетить автомагазин, выбрать новый вентилятор и установить его, распрощавшись со старым, приносящим вам, как водителю, проблемы. Однако большинство автовладельцев не считают такой вариант решения проблемы правильным. Установка нового элемента решит проблему только на некоторое время, а через определённый промежуток времени вновь вам придётся столкнуться с тем, что он начинает издавать раздражающие звуки и плохо гнать воздух.

Мы рекомендуем вам задуматься об установке восьмёрочной печки на вашу Ниву. Как показывает практика, установка такой печки позволяет надолго забыть о проблеме плохого обогрева салона. Можно также модернизировать имеющуюся печку, воспользовавшись некоторыми комплектующими, взятыми с ВАЗ-2108.

Модернизация печки

Чтобы модернизировать печку на вашей Ниве, предлагаем вам позаимствовать, прежде всего, вентилятор печки ВАЗ-2108. Мы не рекомендуем его устанавливать вместо того, что уже установлен на вашей Ниве, кстати, это у вас вряд ли и получится, поскольку он располагается в салоне авто. Внедрить вентилятор от 2108 в салон будет проблематично, поэтому ему находят более подходящее пространство в моторном отсеке. Модернизация печки предполагает установку дополнительного вентилятора, чем мы и предлагаем заняться вам.

А также рекомендуем вам сразу же определиться, вы желаете только установить дополнительный вентилятор или ещё дополнительно позаимствовать у «восьмёрки» переключатель его скоростей и резистор печки.

Алгоритм замены вентилятора

Первоначально предлагаем вам снять коробку воздухозаборника, который в водительской среде имеет и другое народное название «сапог». Снимать его самостоятельно не очень удобно, поэтому рекомендуем вам привлечь к выполнению этой процедуры своего друга. Неудобство заключается в том, что гайки нужно откручивать, находясь в салоне, а сами болты удерживать со стороны подкапотного пространства. Свободная ваша рука уж точно не достанет до подкапотного пространства. После того как все гайки будут откручены, снимите воздухозаборник.

Читать еще:  Печать постановления штрафа гибдд

Теперь вам предстоит выполнить некоторые манипуляции, чтобы переделать извлечённый воздухозаборник, а затем внедрить в него вентилятор «восьмёрки». В противном случае вам не удастся закрыть капот, поскольку вентилятор будет мешать замку.

Итак, вам нужно срезать на воздухозаборнике пластик сбоку, а на самом вентиляторе — выступающие в стороны детали крепления. После того как вентилятор отлично разместился во внутреннем пространстве воздухозаборника, закрепите его герметиком. Вокруг сопла вентилятора умостите подходящий материал. Это позволит вам исключить потерю оттока воздуха. Теперь водрузите ваш модернизированный кожух с вентилятором, попробуйте закрыть капот.

Алгоритм замены моторчика

Нелишним будет рассмотреть вопрос установки моторчика печки, заимствованной у «восьмёрки». В этом случае тоже удастся значительно улучшить работу печки. Снятый восьмёрочный моторчик также требуется первоначально примерить в воздухосборнике, при необходимости вырезать болгаркой дополнительное пространство, чтобы он успешно в нём мог разместиться. После того как вы убедитесь в его нормальной «посадке», рекомендуем моторчик зафиксировать герметиком, чтобы исключить возможную вибрацию в процессе передвижения на авто. Безусловно, родной движок следует выбросить, а все провода подключить к только что вами установленному механизму.

После того как вы модернизировали отопитель, мы предлагаем вам ещё врезать дополнительный «восьмёрочный» резистор, который позволит увеличить количество скоростей до трёх. Устанавливать резистор нужно рядом с установленным вами ранее вентилятором. Такие ваши действия позволять отлично регулировать скорость подачи тёплого воздуха, обеспечивая быстрый прогрев салона или постепенный.

Итак, если вами заранее будет внимательно изучена схема подключения вентилятора, резистора, моторчика, заимствованных у отечественной «восьмёрки», вы останетесь довольны результатом собственного труда. Свой автомобиль вы просто не узнаете, поскольку салон будет мгновенно прогреваться, благоприятствуя повышению уровня комфорта для водителя и пассажиров.

Самостоятельная установка печки ВАЗ 2108 на Ниву

Переделка штатной печки на Ниве поможет вам предотвратить множество проблем в будущем, когда начнутся устойчивые морозы. Главной проблемой отопительной системы этого автомобиля является то, что зимой салон практически не отапливается. Самостоятельная установка деталей печки ВАЗ-2108 на Ниву поможет персонализировать этот агрегат и сделать его работу более эффективным. Опытные автолюбители рекомендуют ставить на Ниву 4×4 лишь часть запасных частей от печки, чтобы не проводить более глобальные работы.

Доработка печки: инструкция

Чтобы доработанный агрегат работал более эффективно, необходимо установить на него качественные запасные части. Делается это следующим образом:

  1. Под новый отопитель от ВАЗ-2108 вырезается посадочное место. Делайте это аккуратно, чтобы оно проваливалось или находилось выше воздуховодов. При этом двигатель должен располагаться так, чтобы он не упирался в капот, то есть как можно ниже. В противном случае, вентилятор его выйдет из строя очень быстро.
  2. Через выходное отверстие в воздуховоде плавно выведите питание двигателя.
  3. Уплотните места крепления отопителя герметиком. Не пропустите ни одного крепежа, иначе во время работы двигателя от вибрации питание двигателя будет нарушено.
  4. Две пластины из нержавеющей стали вырежьте под размеры сопла и верхнего проема. Несколько раз отмерьте, прежде чем разрезать сталь.
  5. Кран(заслонку) снимите при помощи гаечного ключа и отвертки. Делайте работу аккуратно, чтобы вам не пришлось покупать новую печку.
  6. Завершите работу установкой новых воздуховодов и сборкой системы.

Не стоит устанавливать дополнительный отопительный агрегат на вашу Ниву, она не даст много тепла, но повысить нагрузку на двигатель. Рекомендуется после завершения монтажа проверить деталь на нескольких режимах. Если нет вибрации и шума, то можно пользоваться обновленной печкой без ограничений.

Рекомендации специалистов по доработке печки деталями ВАЗ

Установку деталей от ВАЗ стоит производить при соблюдении правил:

  1. Необходимо посадочное гнездо под новую деталь сделать на 2 сантиметра больше, чтобы снизить вибрационную нагрузку.
  2. Установка крана должна производиться с учетом специфики отеплителя ВАЗ. В этом случае проблем, с этой деталью будет меньше.

Если во время демонтажа старой печки вы заметили, что она имеет значительный износ, то лучше всего заменить агрегат полностью. У целой с виду «улитки» необходимо менять только двигатель. Разбирайте корпус аккуратно, чтобы не повредить его. Замена мотора отопителя – наиболее приемлемая по затратам времени процедура. Вам не нужно будет подгонять корпус печки под размеры «улитки».
