Как поменять успокоитель на ваз 2107 инжектор

Замена успокоителя цепи ГРМ ВАЗ 2107 своими руками

Иногда из-под капота ВАЗ 2107 начинают раздаваться сильные удары. Обычно это является следствием выхода из строя успокоителя цепи ГРМ. Продолжение движения в этом случае может привести к поломке двигателя и дорогостоящему капитальному ремонту. Однако самостоятельная замена успокоителя не представляет большой сложности.

Назначение и устройство успокоителя цепи ГРМ ВАЗ 2107

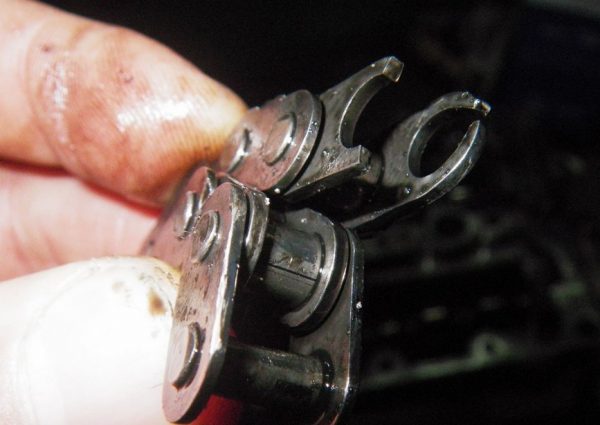

Успокоитель гасит рывки и колебания цепи ГРМ, возникающие, как правило, в момент запуска двигателя. Увеличение амплитуды колебаний цепи может привести к её срыву с направляющих шестерён коленвала и вала ГРМ. Более того, цепь может оборваться в самый неподходящий момент.

Обычно обрыв цепи ГРМ происходит в момент, когда коленвал начинает вращаться с максимальной скоростью. Это происходит мгновенно. Поэтому водитель физически не в состоянии оперативно среагировать на возникшую ситуацию и заглушить мотор. Обрыв цепи ГРМ приводит к серьёзным повреждениям двигателя. Прежде всего выходят из строя клапаны — как впускные, так и выпускные.

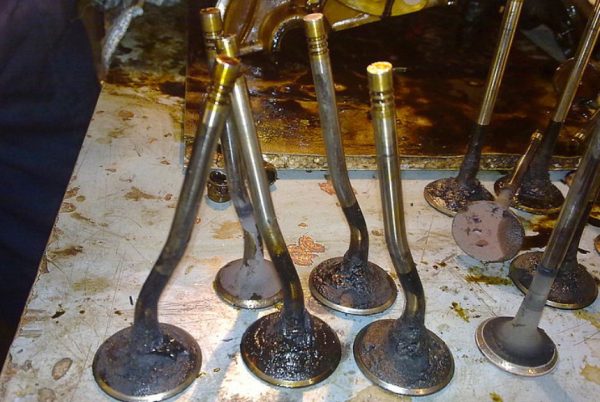

Затем выходят из строя цилиндры. После всего этого восстановить двигатель практически невозможно. Автовладельцы в таких ситуациях обычно продают машину на запчасти. Поэтому успокоитель цепи ГРМ — важнейшая деталь, работоспособность которой необходимо постоянно контролировать.

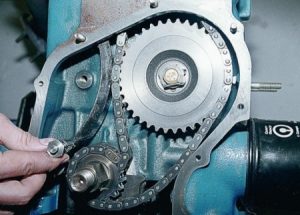

Устройство успокоителя цепи ГРМ ВАЗ 2107

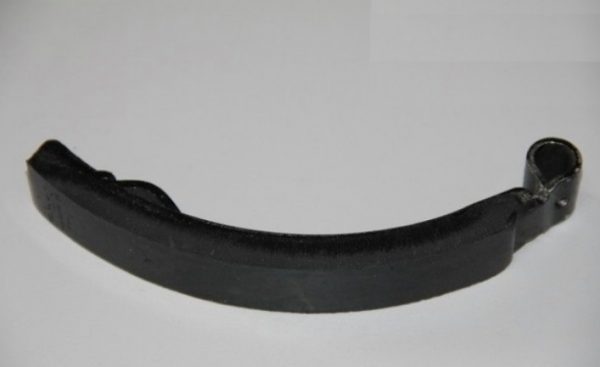

Успокоитель цепи ГРМ ВАЗ 2107 представляет собой обычную пластину из высококачественной углеродистой стали с двумя крепёжными отверстиями.

Вторым элементом системы успокоения цепи ГРМ является башмак гидравлического натяжителя цепи. Он расположен под крышкой ГРМ рядом с успокоителем. Поверхность башмака, соприкасающаяся с цепью, покрыта прочным полимерным материалом.

Для обеспечения доступа к успокоителю цепи необходимо:

• открутить крышку ГРМ;
• слегка ослабить натяжительный ролик цепи.

Без этого снять успокоитель не удастся.

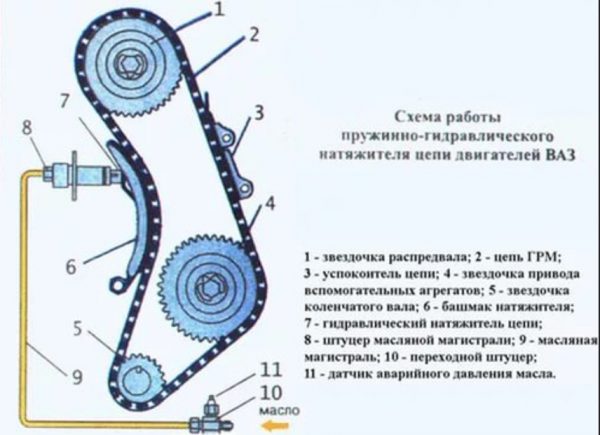

Принцип действия успокоителя цепи ГРМ ВАЗ 2107

При запуске двигателя ВАЗ 2107 вал ГРМ и коленвал начинают вращаться. Это далеко не всегда происходит синхронно. Дело в том, что на этих валах есть зубчатые звёздочки, которые соединяются цепью ГРМ. Эта цепь с течением времени может износиться и провиснуть. Помимо этого, иногда ломаются зубцы на направляющих звёздочках, и провисание цепи увеличивается. В результате при запуске двигателя вал ГРМ начинает вращаться только после того, как коленчатый вал уже провернулся на треть оборота. Из-за такой рассинхронизации цепь ГРМ начинает провисать ещё больше и может слететь со своих звёздочек. Чтобы этого не произошло, начинает работать система успокоения цепи, состоящая из башмака натяжителя и собственно успокоителя.

Башмак натяжителя подключён к маслопроводу, на штуцере которого установлен датчик давления масла. Когда цепь ГРМ начинает провисать слишком сильно, этот датчик фиксирует резкое падение давления смазки. В маслопровод закачивается дополнительная порция масла, под давлением которой натяжительный башмак выдвигается из своего штуцера и резко надавливает на провисшую цепь ГРМ, не позволяя ей слететь со звёздочек. Так как башмак давит очень резко и сильно, цепь под его воздействием начинает сильно колебаться, причём колебания возникают не под башмаком, а на противоположной стороне цепи. Для гашения этих колебаний и предназначен успокоитель цепи.

Успокоитель представляет собой всего лишь прочную металлическую пластину, по которой цепь ГРМ бьёт в момент срабатывания натяжительного башмака. В нём отсутствуют подвижные части. Однако без успокоителя зубцы направляющих звёздочек и звенья цепи ГРМ будут изнашиваться гораздо быстрее, что, в свою очередь, может привести к серьёзной поломке двигателя.

Признаки неисправности успокоителя цепи ВАЗ 2107

К типичным признакам поломки успокоителя цепи ГРМ ВАЗ 2107 относятся:

1. Характерный громкий скрежет и удары, раздающиеся из-под крышки ГРМ. Максимально громкими эти звуки бывают сразу после запуска двигателя, особенно если он холодный. Громкость скрежета определяется величиной провисания цепи — чем сильнее провисла цепь, тем громче будет звук.
2. Провалы мощности в процессе работы двигателя. Наиболее отчётливо они заметны при запуске холодного двигателя. Износившийся успокоитель не может своевременно гасить колебания цепи, что приводит к несовпадению фаз вращения коленвала и вала ГРМ. В результате нарушается синхронная работа цилиндров. Двигатель начинает неадекватно реагировать на нажатие педали акселератора, появляются провалы в его работе.

Причины выхода из строя успокоителя цепи ВАЗ 2107

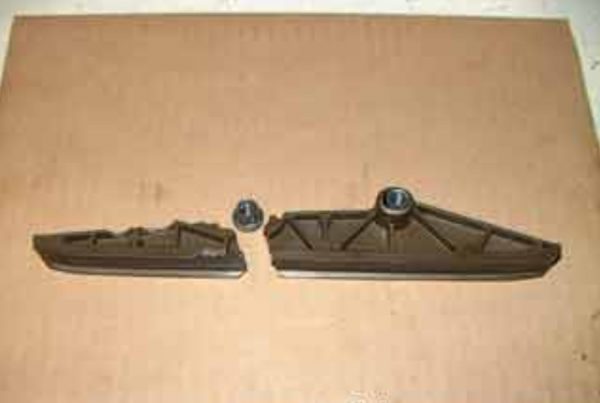

Как и любая другая деталь, успокоитель цепи ВАЗ 2107 может выйти из строя. Это может произойти по следующим причинам:

Осабление крепёжных болтов. Механическая нагрузка на успокоитель постоянно меняется. Под действием непрерывных ударов цепи болты крепления постепенно ослабевают. В результате успокоитель разбалтывается ещё сильнее, и в итоге болты ломаются.

Замена успокоителя цепи ГРМ ВАЗ 2107

Для замены успокоителя потребуется:

• новый успокоитель цепи ГРМ для ВАЗ 2107 (сегодня он стоит около 500 рублей);
• отрезок стальной проволоки диаметром 1.5 мм и длиной 20 см;
• комплект рожковых ключей;
• комплект торцовых ключей с воротком;
• отвёртка с плоским лезвием.

Последовательность работ

Работы по замене успокоителя цепи ВАЗ 2107 выполняются в следующем порядке.

1. Снимается воздушный фильтр. Для этого рожковым ключом на 12 откручиваются пять болтов крепления фильтра. Без демонтажа фильтра добраться до успокоителя невозможно.

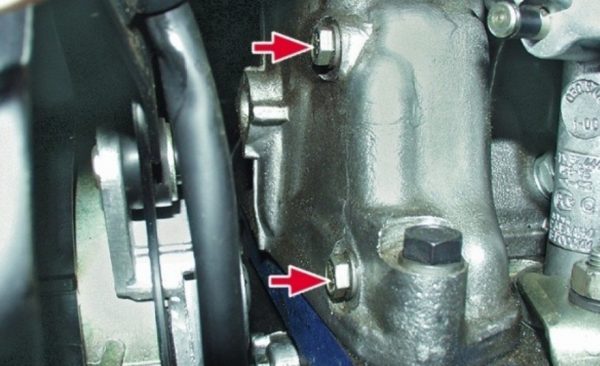

2. Торцовой головкой на 13 с трещоткой откручиваются крепления крышки блока цилиндров. Крышка снимается.
3. Накидным ключом на 13 слегка ослабляется специальная колпачковая гайка крепления натяжителя цепи к ГРМ.

Видео: замена успокоителя цепи ГРМ ВАЗ 2107

Таким образом, заменить вышедший из строя успокоитель цепи ГРМ ВАЗ 2107 довольно просто даже для начинающего автолюбителя. Это позволит сэкономить около 800 рублей — именно в такую сумму оценивают работу по замене успокоителя в сервисных центрах.

Как заменить успокоитель цепи Ваз 2107

По мере эксплуатации автомобиля износ деталей усиливается. Сначала это никак не отражается на работе узлов и агрегатов, потом, по мере исчерпания ресурса деталей, дают знать о себе различные неисправности. Крайне важно оперативно выявлять и устранять их, иначе неисправность одной детали или узла может спровоцировать «снежный ком» поломок. Одной из легкоустранимых поломок, которая может «наделать бед», если ее оперативно не исправить, является обрыв успокоителя цепи ВАЗ 2107.

Содержание страницы:

Признаки неисправности успокоителя цепи

Обрыв или иная поломка успокоителя может проявиться в нескольких вариантах:

• Появление звонкого стука в двигателе. Звук исходит с передней стороны двигателя, со стороны установки крышки промежуточного вала.
• Нарушения и сбои работы двигателя, которые могут быть вызваны смещением фаз открытия клапанов вследствие проскакивания болтающейся цепи через зубья привода ГРМ.
• Поломка (заклинивание) двигателя из-за сильного смещения фаз работы деталей ГРМ и «встречи» клапанов с поршнями.

Успокоитель цепи ВАЗ 2107 чаще всего ломается из-за ослабленной цепи. Ее надо регулярно подтягивать, о чем подробно написано в статье «Как натянуть цепь ВАЗ 2107».

Успокоитель расположен напротив башмака натяжителя цепи и крепится к корпусу двигателя двумя болтами, которые имеют разную длину. Гайки крепления могут оборваться или открутиться по причине сильной вибрации цепи во время работы двигателя. Оборванный успокоитель нередко вызывает поломку двигателя, сильно изношенный – шум во время работы. В любом из случаев для решения проблемы следует заменить успокоитель ВАЗ 2107.

Что необходимо для замены успокоителя ВАЗ 2107

Набор необходимых инструментов, деталей и материалов выглядит так:

• Набор ключей и торцевых головок.
• Отвертка.
• Длинный пинцет, магнитная телескопическая рукоятка или крючок из жесткой проволоки.
• Прокладка крышки головки двигателя.
• Герметик автомобильный.
• Новый успокоитель цепи ВАЗ 2107.

Для замены успокоителя смотровая яма или подъемник не требуются. Достаточно немного простора и хорошего освещения. Работу вполне можно произвести как в гараже, так и на улице. В последнем случае следует избегать попадания пыли на детали ГРМ при снятой крышке.

Демонтаж успокоителя цепи ВАЗ 2107

• Включить нейтральную скорость.

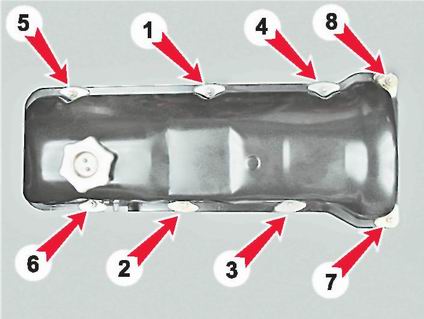

• Демонтировать крышку головки двигателя (она держится на 8 болтах). Делать это следует аккуратно, стараясь не повредить прокладку – если она в хорошем состоянии, ее можно будет использовать повторно.

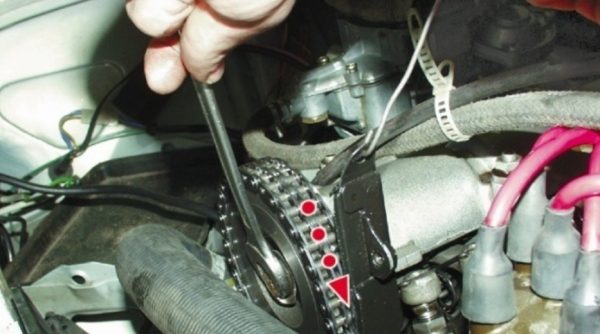

• Выставить положение звездочки распредвала так, чтобы метка на ней совпала с приливом на его корпусе.
• Ослабить гайку натяжителя цепи ГРМ (именно ослабить, выкручивать полностью не надо).
• При помощи отвертки отжать башмак натяжителя, ослабив таким образом натяжение цепи.
• Удерживая отвертку, затянуть колпачковую гайку натяжителя, тем самым зафиксировав его в положении, когда цепь отпущена.

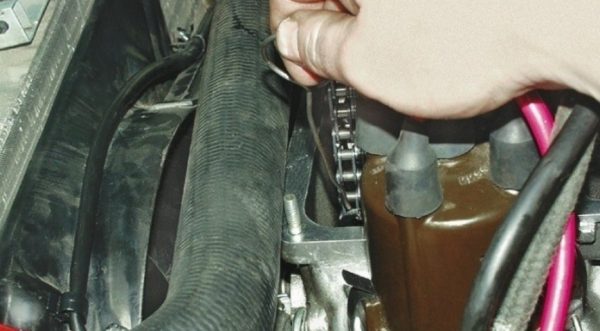

• Зацепить крючком натяжитель, продев его сквозь технологическое отверстие. Это не даст успокоителю упасть в поддон двигателя после того, как будут откручены гайки крепления. Вместо крючка подойдет длинный пинцет или магнитная телескопическая рукоятка.
• Отвернуть два болта, крепящих успокоитель ВАЗ 2107, и вытащить его.

Важно: при обрыве успокоителя его можно попытаться извлечь тем же крючком, пинцетом, или магнитом. Если же он упал и достать его невозможно, придется снимать поддон картера и доставать успокоитель снизу.

Установка успокоителя ВАЗ 2107

Установка успокоителя производится в обратном порядке. При этом следует произвести натяжение цепи и проконтролировать положения меток распределительного и коленчатого валов двигателя.

Посадочные места болтов крепления успокоителя необходимо смазать герметиком. Это предотвратит просачивание масла.

Как заменить успокоитель цепи на ВАЗ 2107 своими руками

Посторонние звуки всегда свидетельствуют о том, что возникли какие-то неполадки. Особенно если шум раздается из-под капота. Особенно тревожат водителей внезапные сильные удары. Так ведет себя успокоитель цепи на ВАЗ 2107 при выходе из строя.

Со сломанным успокоителем продолжать движение опасно. Это приведет к быстрому износу зубцов направляющих на звездочках, что повредит звеньям самой цепи. Как следствие, серьезная поломка движка.

Наша инструкция поможет вам разобраться с устройством и особенностями замены этого важного элемента конструкции автомобиля.

Назначение успокоителя

Успокоитель предназначен для того, чтобы погасить колебания и рывки, возникающие в момент запуска на цепи ГРМ. Без этого устройства цепь легко бы срывалась с направляющих шестерен и обрывалась в самые неподходящие моменты.

Чаще всего цепь ГРМ обрывается в тот момент, когда скорость вращения коленвала достигает максимума. Обрыв происходит настолько быстро, что у водителя нет никаких шансов вовремя отреагировать и заглушить двигатель. Как результат – выход из строя всех клапанов мотора.

Вслед за клапанами проблемы начинаются в цилиндрах. Восстановить мотор после такой поломки практически невозможно. Особенно если речь идет о семерке. Ведь стоимость ремонтных работ может значительно превышать стоимость всего автомобиля. И проще продать авто на запчасти, чем восстанавливать работу мотора.

Поэтому можно сделать вывод – успокоитель цепи ГРМ одна из тех деталей, которая нуждается в постоянном контроле. Это важнейшая защита вашего двигателя от капитальной поломки.

Устройство механизма

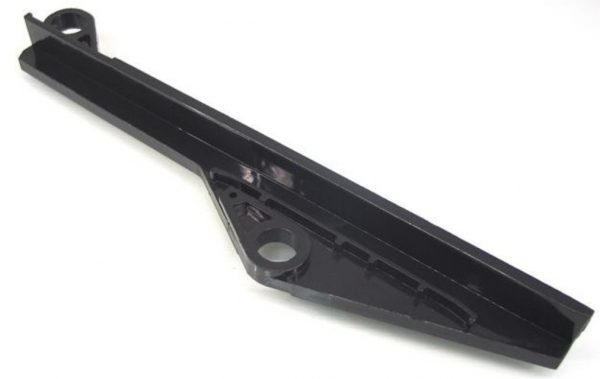

Это простая пластина, выполненная из углеродистой стали высокого качества. Она имеет два крепежных отверстия.

Есть также и второй элемент конструкции. Его называют башмаком гидравлического натяжителя. Находится он под крышкой газораспределительного механизма. Для продления срока службы сторона, подвергающаяся повышенному механическому воздействию, покрыта прочным материалом из полимеров.

Для замены успокоителя цепи на ВАЗ нужно снять крышку и ослабить ролик натяжения.

Принцип действия успокоителя цепи

Запуская двигатель, вы заставляете двигаться коленчатый вал и вал газораспределительного механизма. В идеале они должны работать синхронно. Но не всегда это происходит именно так. Зубцы на направляющих шестернях иногда ломаются, а цепь растягивается и начинает провисать.

Это приводит к тому, что вал ГРМ начинает движение спустя несколько мгновений после коленчатого. Цепь еще больше растягивается и легко может сойти с шестерни.

Вот потому на автомобили и устанавливается так называемая система успокоения, которая состоит из двух частей.

Так выглядит успокоитель

Башмак соединяется с маслопроводом, обладающим датчиком масляного давления. Если цепь ослабление цепи достигает высокого значения, резко понижается давление смазки. Это приводит к подкачиванию дополнительного объема масла, что позволяет создать дополнительное давление.

Башмак сдвигается и передает давление, приведя состояние натяжение в порядок. Все это происходит мгновенно, что защищает от обрыва цепи.

Но из-за резкого удара по башмаку она начинает сильно вибрировать. Колебания передаются на противоположную сторону, где и стоит успокоитель, предназначенный для их гашения.

Признаки неисправности успокоителя

Водитель может судить о поломке по двум характерным сигналам:

1. Сильные удары и скрежет, которые слышны под крышкой газораспределительного механизма. Неприятные звуки возникают в момент запуска мотора, особенно если он охлажден.
2. Мотор теряет динамику. Особенно это заметно пока он не прогрелся. Нерабочая деталь не способна погасить колебания, что приводит к рассинхронизации в работе цилиндров. Мотор ведет себя неадекватно, не реагирует на педаль газа, возникают провалы.

Почему выходит из строя

Успокоитель на ВАЗ 2107 сталкивается с серьезными нагрузками на протяжении всего цикла работы двигателя. Не удивительно, что иногда он выходит из строя. На это могут быть две причины:

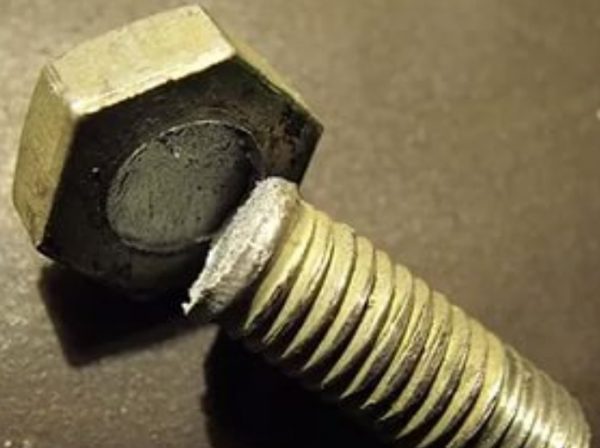

1. Ослабление болтов крепления. Удары непрерывно ударяют об эти болты, что приводит к их ослабеванию. Постепенно разбалтываясь, крепежный элемент может легко сломаться.
2. Разрушение металла. Механизм постоянно работает под напряжением. Непрерывные удары со временем приводят к появлению микротрещин, незаметных для невооруженного глаза. Постепенно некоторые из них увеличиваются. Наступает момент, когда запчасть неожиданно ломается.

Как заменить успокоитель

Для работы вам понадобятся:

• новая деталь (стоимость примерно 500 рублей);
• 20 сантиметров стальной полуторамиллиметровой проволоки;
• рожковые и торцовые ключи;
• плоская отвертка.

1. Снимите воздушный фильтр.
2. С помощью торцового ключа на 13 открутите крепежные болты на крышке. Снимите крышку.

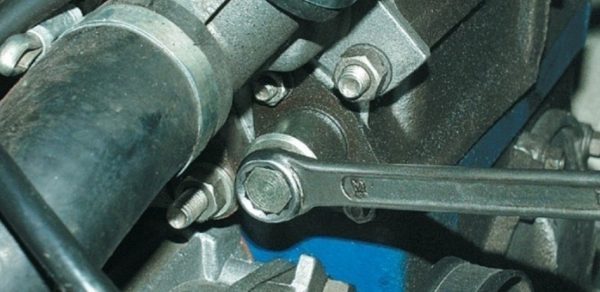

3. Ослабьте колпачковую гайку, с помощью которой крепится натяжитель цепи.

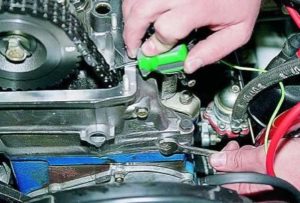

4. Отверткой осторожно отожмите башмак и удерживайте его в таком положении.
5. Затяните ослабленную колпачковую гайку.

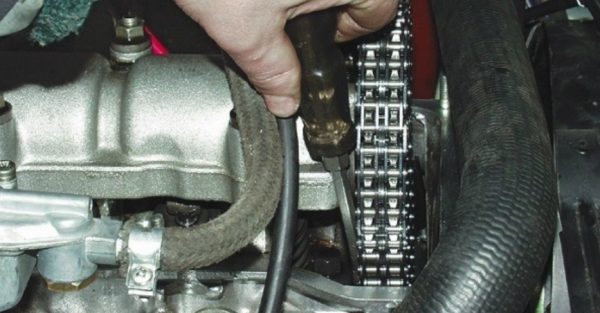

6. Крючок из проволоки вставьте в проушину успокоителя.

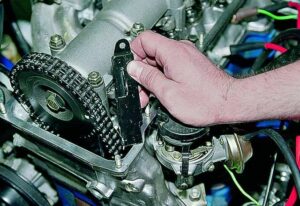

7. Открутите крепежные болты, удерживая само устройство с помощью крючка, чтобы не уронить его в мотор.
8. После того как крепежные болты были извлечены, проверните накидным ключом вал ГРМ на треть оборота. Это позволит ослабить натяжение цепи.
9. Крючком из стали осторожно достаньте успокоитель.
10. Поставьте на его место новый.
11. Выполните шаги с 1 по 9 в обратном порядке.

Так за короткое время у себя в гараже можно легко осуществить замену успокоителя, сэкономив при этом около 700 рублей. Обычно эту сумму просят в СТО за аналогичную работу.

Как производится замена успокоителя цепи ВАЗ-2107

В двигателе ВАЗ-2107 установлен успокоитель цепи. Чтобы правильно выполнить замену данной детали, следует разобраться, какие поломки могут предшествовать этой процедуре. В нашей статье мы рассмотрим все ключевые моменты проведения ее замены на ВАЗ-2107.

Особенности функционирования успокоителя цепи на ВАЗ-2107

Оказывается, что такая деталь, как успокоитель цепи, есть не на всех транспортных средствах. Он устанавливается там, где имеется цепной привод ГРМ – газораспределительных механизмов. К таким машинам относится и легковой автомобиль отечественного производства ВАЗ-2107.

Основная функция данной детали на ВАЗ 2107 – это предотвращение цепной конструкции ГРМ от чрезмерных колебаний во время работы автомобильного двигателя (и на низких оборотах, и на высоких). При испорченном успокоителе цепные звенья будут проскакивать при езде, то есть перемещаться с одной звездочки на другую.

По каким причинам может выйти из строя успокоитель цепи на ВАЗ-2107

Опытными автолюбителями было замечено, что цепной успокоитель нужно менять в нескольких ситуациях:

1. Когда в области расположении цепной конструкции слышен стук.
2. Когда цепь колеблется.
3. Когда цепные звенья перескакивают через зубья на звездочке.

В первой ситуации звонкий стучащий звук слышится со стороны крышки промежуточного вала. Он будет свидетельством того, что произошел обрыв успокоителя.

Чаще всего подобная деталь начинает ломаться в случае ослабления цепной конструкции ГРМ.

Еще одной причиной поломки данной детали может быть результат случайного откручивания гайки в месте ее крепления. Откручивание гаек происходит из-за повышенной вибрации работающего двигателя. Это связано с местом расположения рассматриваемой детали:

• напротив башмака натяжителя цепи ГРМ;
• закреплен двумя болтами различной длины.

Замена оборванного успокоителя является вынужденной мерой, так как может произойти поломка всего двигателя. Даже изношенный он доставляет массу хлопот, одна из которых звонкий стук во время езды.

Как правильно выполняется замена успокоителя цепи на ВАЗ-2107

Чтобы правильно произвести процедуру замены цепного успокоителя ГРМ, необходимо подготовить инструменты для работы:

• набор отверток;
• набор ключей;
• набор торцевых головок;
• длинный пинцет (вместо него можно использовать крючок из проволоки).

Кроме инструментов, понадобится новый успокоитель, прокладка крышки головки двигателя и специальный герметик для автомобилей.

Данную процедуру можно выполнить самостоятельно в гаражных условиях. При этом нужно соблюдать следующие условия:

• просторное помещение;
• яркое освещение;
• отсутствие пыли (она не должна попасть на детали газораспределительного механизма, когда крышка будет снята).

На первом этапе следует демонтировать успокоитель цепи. Этот процесс состоит из нескольких шагов (при этом автомобиль находится в работающем режиме на нейтральной скорости):

1. Снять крышку головки двигателя, предварительно выкрутив восемь болтов крепления (обратите внимание: нельзя повредить прокладку, в противном случае потребуется и ее замена).
2. Выставить звездочку распредвала (метка на ней должна совпадать с приливом на корпусе распредвала).
3. Частично выкрутить гайку колпачка натяжителя для цепной конструкции газораспределительного механизма (ее следует немного ослабить, не выкручивая полностью).
4. Отжать башмак натяжителя с помощью подходящей отвертки для ослабления натягиваемой цепной конструкции ГРМ.
5. Прикрутить гайку колпачка на место с целью фиксации цепи в ослабленном положении.
6. Зацепить пинцетом или крючком натяжитель (при этом инструмент для зацепа необходимо продеть в технологическое отверстие), чтобы демонтируемая деталь при демонтаже не упала в поддон картера двигателя.
7. Выкрутить болты крепления успокоителя цепи (их два).
8. Демонтировать его.

Если произошел обрыв успокоителя, то его можно изъять пинцетом или крючком из жесткой проволоки. В случае когда данная деталь при демонтаже упала в поддон картера двигателя, возникнет необходимость в снятии этого поддона, для изъятия успокоителя.

Второй этап – это установка нового цепного успокоителя. Процедура обратная описанной выше. При ее выполнении следует учитывать несколько важных моментов:

1. Обязательно натягивается цепную конструкцию до нужного уровня.
2. Производится контроль расположения меток валов двигателя – коленвала и распредвала.
3. Все посадочные места для болтовых креплений промазываются автомобильным герметиком (такая мера нужна для предотвращения просачивания моторного масла).

Если для автолюбителя затруднительно выполнить процедуру замены успокоителя цепи самостоятельно, он всегда может обратиться за помощью к квалифицированным автослесарям в сервисный центр по ремонту и обслуживанию автомобилей данной модели.
