Как подключить бортовой компьютер Штат на ВАЗ 2110 (инструкция)

С появлением более современных технологий, отечественные автомобили начали оснащать бортовыми компьютерами. Модель ВАЗ 2110 исключением не стала.

Благодаря бортовому компьютеру на ВАЗ 2110, можно проверить самостоятельно, в каком состоянии находится автомобиль, какие проблемы возникли и как их решать.

Основные причины установки бортового компьютера на ВАЗ 2110

Есть несколько объективных причин , почему бортовые компьютеры штаты на ВАЗ 2110 рационально установить и использовать:

БК демонстрирует текущий, средний расход топлива максимально правильно. Это позволяет водителю вовремя совершить дозаправку;
Имеется тахометр и вольтметр ;
Присутствует функционал для оповещения о необходимости замены масла.

О чем извещает бортовой компьютер?

При движении автомобиля загорается лампочка, свидетельствующая о неисправности силового агрегата. Не исключено, что с двигателем действительно проблемы. По звуку это легко заметить. Если же лампочка горит, но двигатель ведет себя нормально, не спешите ехать на автосервис. Частая проблема БК на ВАЗ 2110 — это небольшое замыкание. Проведите диагностику — дешево и эффективно.
Расход топлива слишком высокий, он превзошел даже максимальный предел в 12 литров. Если такая проблема обнаружена, решить ее можно исключительно путем прошивки контроллера. Сделать это самостоятельно сложно, а порой невозможно. Доверьтесь исключительно высококвалифицированным специалистам.

Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией

Разобраться самому в том, как подключить бортовой компьютер на автомобиле отечественного производства ВАЗ 2110 не сложно. Необходимо действовать последовательно, соблюдать этапность.

Сначала снимается клемма, которая идет от аккумулятора.
Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
Из седьмого контакта следует извлечь провод оранжевого цвета.
На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
Сюда подключается черный провод от колодки.
Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
Убедитесь, что между проводами имеется контакт.
Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
Отключите блок с предохранителями. Он располагается слева относительно водителя.
Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.

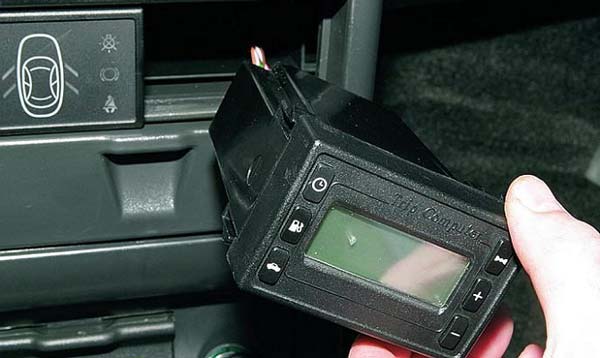

Установите бортовик на его законное место.
Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.

Следуя достаточно простой инструкции, вы без проблем должны подключить к автомобилю ВАЗ 2110 БК. Внимательно изучите каждый пункт, подумайте, действительно ли вы сможете все сделать своими руками.

Как мы уже отмечали, примерная стоимость нового бортового компьютера, предназначенного для установки на автомобиль ВАЗ 2110, составляет 2 тысячи рублей. Потребности в покупке дополнительных инструментов, материалов для самостоятельного монтажа нет, то есть весь процесс будет стоить вам 2 тысячи.

Обратившись на станцию технического обслуживание, за подключение бортового компьютера у вас попросят еще около 2 тысяч рублей. Это в лучшем случае.

Учитывая относительную простоту работы, доверять ее автослесарям нет необходимости. Последовательно выполняя каждый этап и придерживаясь инструкции, вы сумеете своими руками оснастить свой ВАЗ 2110 бортовым компьютером.

Штатный бортовой компьютер ВАЗ 2110 – инструкция, установка

Практически все современные авто оснащаются бортовым устройством. Этот прибор наделяет машину множеством полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди прочих функций – дополнительные параметры работы – расход воздуха, положение коленвала и заслонки и др. данные.

Однако самой полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках. Прибор может узнать номер ошибки, возникающей во время работы двигателя и вывести ее на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

Некоторые модели машин, выпущенные с завода, не обладают этим полезным прибором, что затрудняет обслуживание автомобиля. Поэтому владельцы стремятся осуществить собственный тюнинг ваз. Поставить бортовой компьютер на ваз 2110 своими руками не составит особых проблем. При правильном подсоединении время работы не займет больше часа. Статья покажет, как установить и настроить устройство на ваз 2110-2111, а также поведает про модели и цены бортовых компьютеров.

Читать еще: Стойки для ваз 21099

Виды БК

Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20209, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.

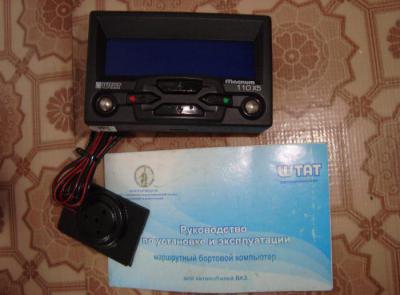

Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

времени суток или настроить будильник;
текущем и среднем расходе топлива, а также запасе хода;
средней скорости и режиме езды;
температуре двигателя или забортного воздуха;
диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Недостатки БК инжектора

Некоторые модели ВАЗ 2110 оснащаются штатным бортовым компьютером. Данная модель обладает определенным рядом недостатков и ограничений. К примеру, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в штате. К тому же это лечится стандартной перепрошивкой заводских настроек.

Если же БК устанавливается на ВАЗ 2110 отдельно, то его можно легко настроить под себя. При условии правильного подключения, устройство не будет доставлять проблем. Если все же имеются сложности, например, загорелась лампочка Check, а показывает диагностика, что такой код ошибки не существует.

Это значит, что могут отойти контакты бортового компьютера или произойти сбой в электронной системе. Необходимо перезагрузить БК или отключить его на несколько минут. Далее осуществляем повторное подключение и настраиваем устройство согласно инструкции по эксплуатации.

некоторый модели бортовиков не позволяют считывать ошибки;
неправильное подключение компьютера на ваз 2110 может вызвать ошибки в системе зажигания;
показывает неправильные значения расхода топлива из-за неисправности датчика массового расхода воздуха.

Правила перемещения на авто с инжектором

Автомобиль, оснащенный инжектором, менее восприимчив к окружающим температурам. Однако в серьезный мороз инжекторная Лада тоже испытывает трудности с пуском. Здесь стоит пользоваться бортовым компьютером с функцией подогрева свечей. Каждый раз, когда температура падает ниже определенного значение, а автомобиль выключен, осуществляется специальный подогрев жал, позволяющий обеспечить стабильный старт двигателя.

Также двигатель на ваз иногда перегревается, что может вызвать прогар клапана и дорогостоящий капитальный ремонт. Однако это возможно при неисправности системы охлаждения. При необходимости можно активировать функцию Тропик для бортового компьютера ваз 2110. При достижении температуры, более чем заданное владельцем значение, происходит включение вентилятора принудительного охлаждения.

Плюсы БК

Установка компьютера на ваз 2110 откроет массу хороших опций и имеет огромное число плюсов:

наличие trip computer позволяет узнать о запасе хода;
возможность совместить компьютер и навигатор;
опция подогрева свечей отключенного автомобиля;
возможность проверить ошибки и устранить их сразу же. Замена подшипника, вызвавшего неисправность, значительно
дешевле последующего обширного ремонта.

Установка БК для инжектора

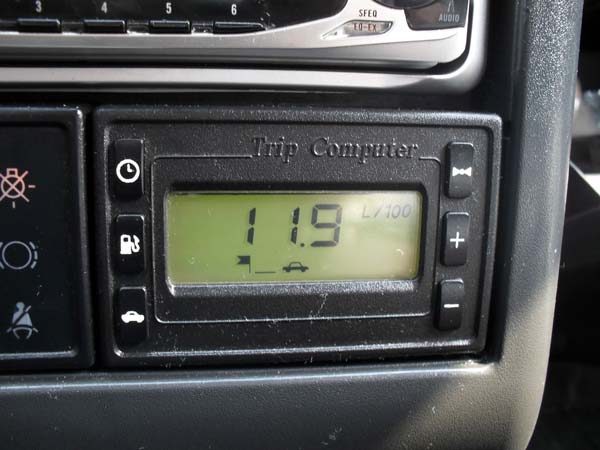

Подключить бортовой компьютер достаточно просто. На ВАЗ 2110 предлагаются несколько моделей – штатная, которая занимает место стандартных часов или универсальные, которые могут располагаться по усмотрению.

Необходимо найти стандартный разъем для подключения. Снимите с ваз 2110 накладку в нижней части торпед, как правило, он находится там.
Далее следует отыскать провод K-line и подключить его к ЭБУ автомобиля. Место провода указано на схеме подключения бортового компьютера (см. фото).

К отдельным разъемам можно подсоединить датчик температуры воздуха (лучше устанавливать в заднем бампере или возле рулевых наконечников), расхода топлива или скорости авто. Распиновка колодки указана выше.

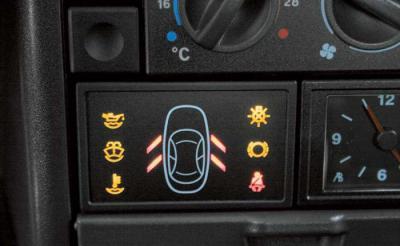

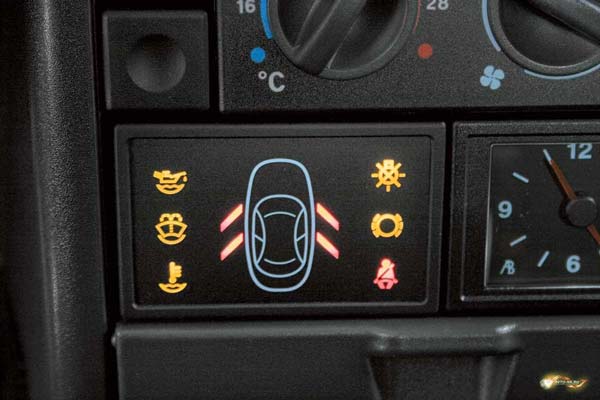

При необходимости можно установить бортовой компьютер дополнительно к штатному. Это позволит сэкономить место на панели. К примеру, компьютер Сигма или Штат, устанавливаются на ВАЗ 2112 вместо стандартной заглушки блока САУО и не надо производить распайку контактов. Необходимо присоединить три контакта – 12-ти вольтовый, K-line и масса.

Читать еще: Электромагнитный клапан ваз 2107 карбюратор

Инструкция по эксплуатации

Дополнительно стоит произвести настройку компьютера для ваз 2110 после того, как все устройства будут установлены. На устройстве, как правило, есть специальная крестовина. Данные кнопки помогают осуществить настройку прибора. К примеру, для подключения датчика уровня топлива следует слить бак, произвести включение устройства, нажать кнопку диагностики.

Прибор проведет анализ, а после на дисплее возникнет численное обозначение. Такое количество бензина следует залить. После компьютер перейдет к другой фазе анализа. После ее завершения можно заливать полный бак. Полный набор настроек указан в руководстве по эксплуатации конкретного прибора и сделать выбор в пользу нужных функций.

Правильная эксплуатация

При правильном подходе, установленный БК не доставит проблем. Однако если он показывать недостоверную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять прибор – понятно. Ведь у него отключаемый разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно разбить.

После демонтажа следует проверить целостность пайки и проводов, устранить разрывы. После, поставить устройство туда, где оно стояло до этого и вновь пользоваться исправным прибором.

Особенности подключения бортового компьютера ВАЗ 2110

Если вы уже определились или более того приобрели бортовой компьютер на свою десятку или же на другую современную модель автомобиля отечественного ВАЗа, то пришло время его установки. Для тех, кто только подумывает о покупке БК рекомендуем ознакомиться с предыдущей статьей по выбору бортового компьютера на ВАЗ.

Установка бортового компьютера дело не сложное и займет у вас полчаса времени. Как правило, в комплектацию БК уже входит колодка контактов с помощью, которой осуществляется подключение к специальному разъему автомобиля. Для тех, кто не в курсе гнездо находится в нижней правой части торпеды.

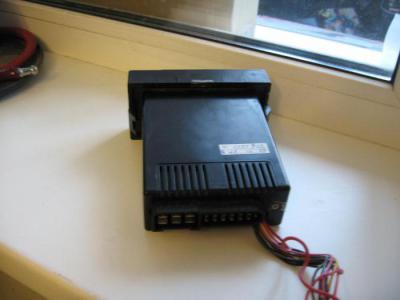

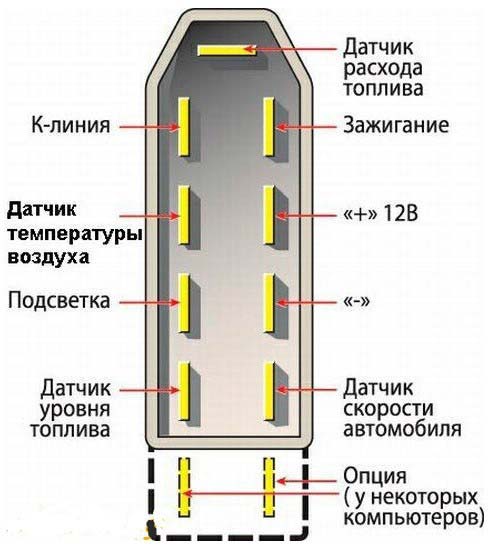

Для дополнительной информации несколько слов о распиновке разъема для подключения бортового компьютера.

Как видите, на представленном изображении после подключения бортовой компьютер имеет доступ ко всем основным элемента электронной бортовой сети автомобиля. Для полного запуска БК остается только подсоединить К-линию.

Что такое К-линия и зачем она нужна?

К-линия – это канал, по которому на БК поступает наиболее важная информация. С помощь этого подключения будут доступны данные по ошибкам, которые возникают во время работы двигателя, а также его температура, и другая важная диагностическая информация. Провод К-линии подключается к основному разъему, который находится под рулевой колонкой слева от водительского места. С помощью специального провода, который также идет в комплекте с бортовым компьютером производим подключение как показано на представленном изображении.

И напоследок о диагностических разъемах ВАЗ 2110. Всего есть две разновидности контактных колодок Евро-2 (GM) и Евро-3 (ODB-II) на фото указаны выводы, к которым необходимо произвести подключение К-линии во время установки бортового компьютера на ВАЗ 2110.

Бортовые компьютеры на ВАЗ-2110. Подключение бортового компьютера ВАЗ-2110: инструкция

При помощи бортовых компьютеров на ВАЗ-2110 можно получить полную картину о работе двигателя. С его помощью считываются данные с датчиков и выводятся на дисплей. Управление автомобилем облегчается, водитель в любой момент может узнать о расходе топлива, напряжении в бортовой сети, оборотах двигателя, наличии ошибок. Но у любого, даже самого дорогого и продвинутого бортового компьютера имеются плюсы и минусы.

Достоинства инжекторных моторов

Конструкции двигателей одинаковы, существенно отличаются только следующие системы:

Впрыска топливной смеси.
Зажигания.
Управления двигателем.

Основные достоинства инжекторных моторов:

При появлении неисправностей диагностические приборы укажут точный диагноз за считанные минуты. В редких случаях возникает необходимость автомобиль отдавать в сервис на обслуживание.
Идеальная работа на холостых оборотах при условии, что все датчики функционируют стабильно. Запуск мотора в зимний период значительно облегчается.
Расход топлива (в зависимости от прошивки, правда) существенно меньше, нежели у карбюраторных двигателей.
Инжекторные системы практически не требуют вмешательства. Датчики и исполнительные механизмы редко выходят из строя.

Стоимость запчастей существенно выше, нежели для карбюраторных моторов. Но и ломаются они реже. Если инжектор новый или только что обслужен, то при правильной эксплуатации он прослужит не один год без поломок. При поломках датчиков их замена осуществляется за несколько минут. А некоторые устройства подлежат ремонту.

Недостатки инжекторных систем

Среди отрицательных качеств можно выделить такие:

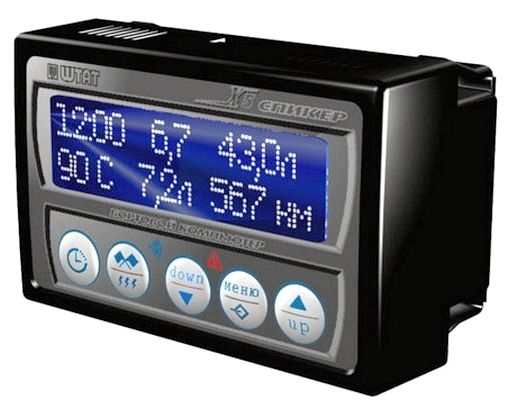

Бортовой компьютер “Штат” ВАЗ-2110 выдает полную информацию, но воспринимать ее неудобно. Дисплей находится в стороне, под магнитофонной панелью. Поэтому для того, чтобы рассмотреть какие-либо данные, потребуется остановиться.
Очень дорогой катализатор, расположенный буквально в 10 см от дорожного полотна, легко повреждается. Ремонт его не всегда возможен, а стоимость очень высокая. При поломке увеличится не только расход топлива, но и уровень СО в выхлопе.
Изначально на моторы “десяток” устанавливали только карбюраторы. Позже двигатели заточили под монтаж инжекторных систем. Следовательно, демонтировать некоторые датчики и устройства оказывается проблематично из-за их неудобного расположения.

Читать еще: Мощность двигателя ваз приора

Эксплуатация инжекторных автомобилей

Обязательно нужно соблюдать требования, которые облегчат эксплуатацию автомобиля. Чтобы бортовой компьютер “Штат” ВАЗ-2110 как можно реже выдавал ошибки, и для повышения комфорта обязательно следует придерживаться следующих рекомендаций:

Проводить звукоизоляцию – это позволит избавиться от лишних шумов. Например, топливный насос работает довольно громко. И он может приносить неудобства.
Обязательно обрабатывать все элементы кузова антикоррозийными составами.
Заправка автомобиля должна осуществляться только рекомендованными марками топлива. Если залить низкооктановый бензин, то работа двигателя нарушится.
Своевременное техническое обслуживание решит любые проблемы, касающиеся работы мотора.

Преимущества использования бортовых компьютеров

На автомобилях ВАЗ-2110 бортовой компьютер (инструкция прилагается к устройству) обладает несколькими функциями:

Визуальное оповещение о текущем и среднем расходе топлива.
Точный тахометр и вольтметр.
Имеется функция, которая позволяет напоминать о плановой замене масла.

Бортовые компьютеры могут оповещать водителя о таких неисправностях:

Загорается лампа, которая сигнализирует о поломках двигателя. Если мотор при этом работает нормально и никаких симптомов поломок нет, то, скорее всего, неисправна цепь питания самой лампы.
Чрезмерный расход бензина. В некоторых случаях значение превышает 12 л/100 км. Поможет полная диагностика системы впрыска и перепрошивка контроллера электронного блока управления.

Электрические соединения

На этапе подготовки необходимо выполнить следующие действия:

Отключить от аккумуляторной батареи минусовую клемму.
Подключение бортового компьютера ВАЗ-2110 производится к колодке сигнализации. Найдите ее и расположите как можно удобнее.
Вам потребуется сначала найти оранжевый провод (в седьмом контакте).
К нему подключаете провод с красно-белой окраской, который находится в жгуте подключения компьютера.
К красно-черному проводу, установленному в десятый контакт, подключаете красный из жгута, идущего от маршрутного компьютера.
А красный на колодке соединяете с красно-черным, идущим от жгута БК.
На пятом контакте находите черный провод. И к нему подключаете такой же от БК.
На восьмом контакте установлен белый провод, который соединяете с аналогичным, идущим к БК.

Окончательный монтаж

Убедитесь, что все электрические соединения сделаны надежно. Желательно пропаять провода, после чего изолировать. Жгут протягиваете через внутреннее пространство консоли к месту монтажа БК. После этого можно произвести подключение к проводке от датчика уровня топлива в баке.

После демонтажа приборной панели вы получите доступ к колодкам подключения электрооборудования. Из колодки серого цвета необходимо извлечь розовый провод, он находится в жгуте. Подключите его к бортовому компьютеру. Для проверки прибора нужно подсоединить минусовую клемму и включить зажигание.

Виды бортовых компьютеров

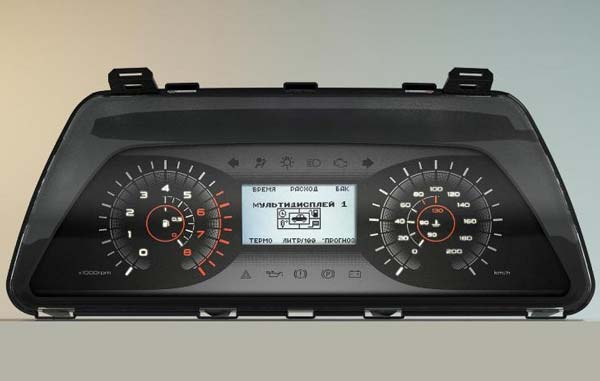

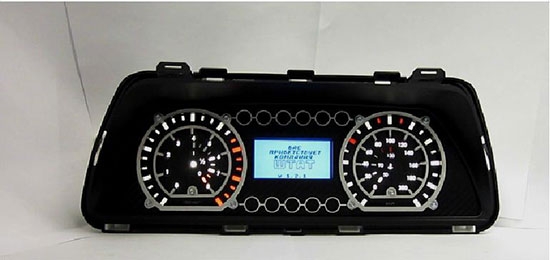

Существует довольно много видов бортовых компьютеров ВАЗ-2110. Цена у всех устройств различная – от 1200 рублей и до 20000. Все зависит от типа и производителя. Например, приборы, которые устанавливаются в штатные места, имеют низкую стоимость, пользоваться ими не очень удобно. Но есть бортовые компьютеры, которые ставятся вместо стандартной приборной панели. Большой выбор приборов, разнообразные цветовые схемы, расположение дисплея и т. д.

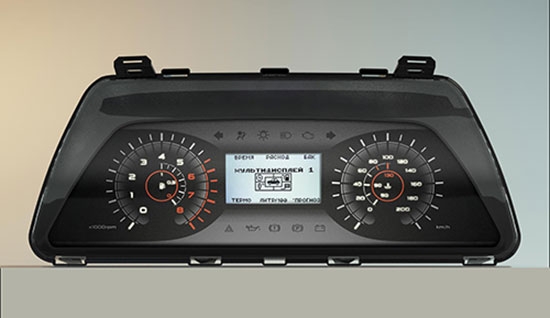

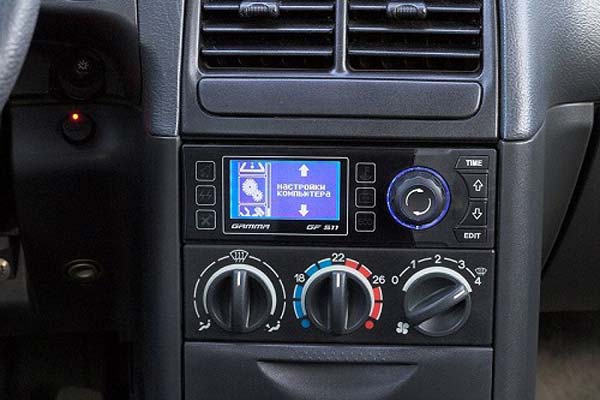

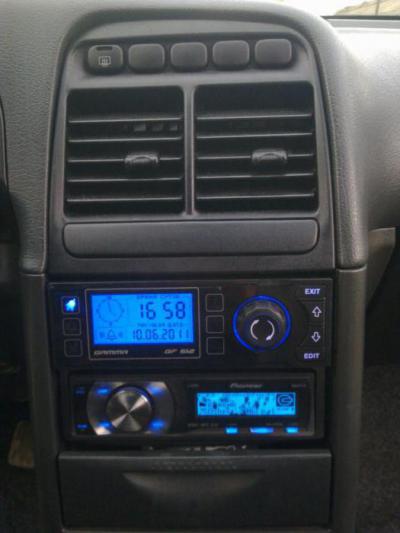

К таким устройствам относятся бортовые компьютеры ВАЗ-2110 “Гамма”, “Мультитроникс”. Но и стоимость у них большая – свыше 10000 рублей. Установка такого прибора в сервисном центре обойдется еще в половину стоимости. Но все работы можно выполнить и самостоятельно, если вы умеете читать схемы и разбираться в них. Но главное – для удобства пользования требуется проводить калибровку датчиков.

Как сделать калибровку ДУТ на штатном БК

Важный параметр – это уровень топлива в баке. Чтобы датчик работал правильно, нужно произвести его калибровку. Для этого:

Опустошите топливный бак полностью.
Переключитесь в режим для выбора типа топлива. Для этого нажмите и удерживайте в правом ряду первую верхнюю кнопку. На дисплее отобразится «0».
Чтобы переключиться в режим тарирования, необходимо нажать и удерживать кнопку, на которой изображен автомобиль. Бортовой компьютер на ВАЗ-2110 при этом издаст короткий сигнал.
Залейте в топливный бак 3 литра бензина.
Через несколько секунд снова нажмите и удерживайте кнопку с автомобилем. На дисплее бортового компьютера должно высветиться, что в баке 3 литра топлива.
Наполняете постепенно бак и после каждой добавки нажимаете кнопку.
После максимального наполнения бортовой компьютер отключится – на этом тарирование окончено.

Чтобы после установки бортового компьютера ВАЗ-2110 он оповещал вас о превышении максимально допустимой скорости, нужно также проводить «обучение». Для этого переводите в режим ввода средней скорости и удерживаете кнопку (правую верхнюю) несколько секунд. Чтобы ввести целое число, соответствующее скорости, нужно использовать кнопки «+» «–» на передней панели устройства.

Что позволяет контролировать БК

Если судить по инструкции, бортовой компьютер ВАЗ-2110 обладает следующими возможностями:

Контролирует пробег.
Отображает время и позволяет настраивать будильник.
Показывает температуру воздуха за бортом.
Отображает усредненное значение расхода топлива.
При необходимости показывает текущий расход.

Это только основные возможности, которые предоставляет бортовой компьютер на ВАЗ-2110. Причем существенно увеличить количество функций прибора можно, установив более новую прошивку.

голоса

Рейтинг статьи
