Где находится датчик холостого хода на Лада Гранта?

Автомобиль: Лада Гранта.
Спрашивает: Роман Чеботарёв.
Вопрос: Где находится датчик холостого на автомобиле Лада Гранта?

Утром завёл автомобиль, а двигатель лихорадит. Стрелка тахометра скачет от 1000 до 1500, а потом уходит на 500 и двигатель глохнет. Трясёт сильно. Пробую подгазовывать, толку никакого. Зашёл в автомобильный магазин, порекомендовали обратить внимание на датчик холостого хода. Сказали, что есть несколько видов, и чтобы я выкрутил старый, и принёс им. Но я не знаю, где он находится. Подскажите, пожалуйста, где искать этот датчик, под капотом?

Местонахождение датчик холостого хода на Лада Гранта

На Лада Гранта с электронной педалью нет датчика холостого хода! Поэтому Вас и отправили с магазина снять Ваш. Датчик холостого хода один, не ошибётесь, если он конечно у Вас есть.

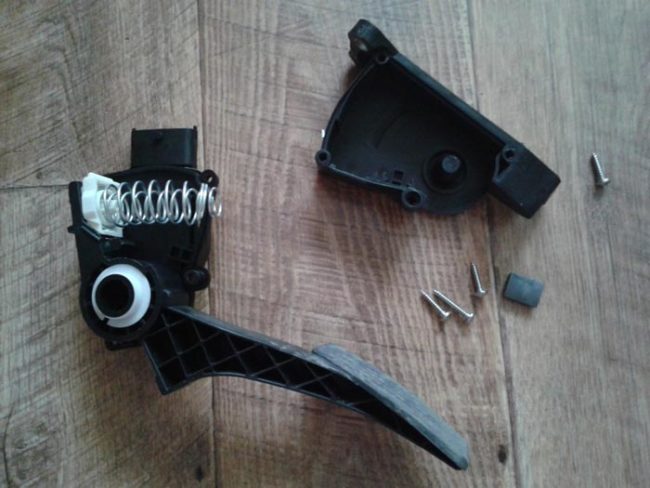

Электронная педаль выглядит вот так

Узнать какая у Вас педаль просто. Если у Вас есть тросик газа под капотом, то у вас обычная педаль. Так что, если у Вас не электронная педаль, то датчик находится на узле дроссельной заслонки, а вернее в нижней его части.

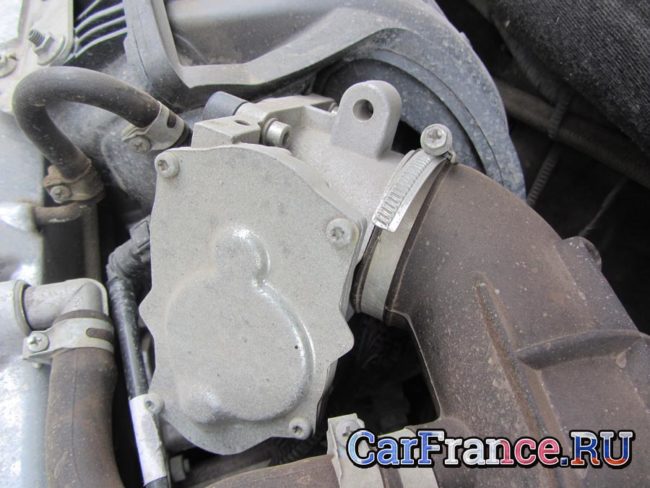

Дроссельный узел без регулятора холостого хода (электронная педаль газа)

Чтобы его снять, необходимо:

  1. снять питание с аккумулятора;
  2. снять питающую фишку с датчика холостого хода;
  3. выкрутить два болта крепления;
  4. извлечь датчик холостого хода.

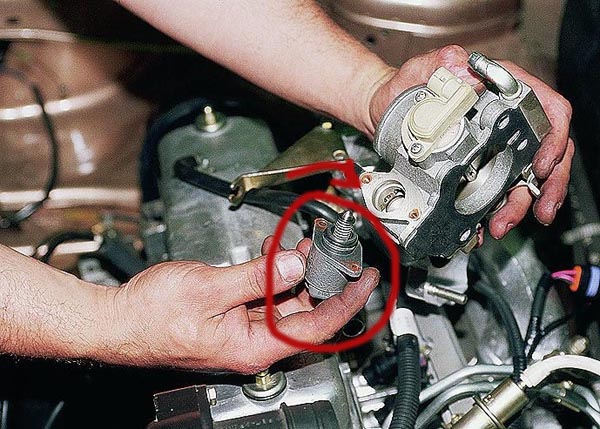

На картинке датчик холостого хода обозначен красным цветом, также дроссельный узел снят

Диагностируем поломку

Причин в ситуации, когда двигатель на Лада Гранта заводится и сразу глохнет — может быть много. И это не обязательно датчик холостого хода.

По-моему опыту я могу сказать, что на 8-ми клапанной Гранте с поломкой этого датчика, ещё можно ехать, так как двигатель «тракторный». А вот 16-клапанов, будут глохнуть, так как это оборотистые двигатели. Поэтому, если у вас глохнет 8-ми клапанник, то причина может быть не в поломке датчика холостого хода. А вот, если 16-ти клапанный двигатель, то симптомы Вы описали верные. Кстати также себя ведут и Лады Приоры, там тот же 16-ти клапанник.

Вывод

Замена регулятора холостого хода не панацея в борьбе с плавающими оборотами или троящим двигателем. У большинства автомобильных электриков в своём арсенале есть тестер для проверки работы регулятора. Для этого снимите свой, и отдайте его на проверку. Глюк регулятора может быть блуждающим, а тестер покажет правильную картину.

Датчик холостого хода на Ладе Гранте: где расположен и как заменить

Основная причина нестабильной работы мотора Лады Гранты на холостом ходу в неисправности регулятора, датчика положения дроссельной заслонки.

Водителю на заметку!

Семейство Лада, начиная от Приоры, оснащено электронной системой регулировки положения дроссельной заслонки. В предыдущих моделях использовался механический тип привода (тросиковый).

Систематическая эксплуатация оборудования приводит к его износу, нестабильной работе. Процесс самостоятельной профилактики и замены простой, но требует внимательности со стороны мастера.

На примере автомобиля Лада Гранта рассмотрим пошаговый алгоритм замены датчика холостого хода.

Где находится датчик холостого хода на Ладе Гранте

Датчики расположены над мотором, возле воздушного ресивера. В 8 клапанной модификации мотора вышеуказанные датчики видны изначально, в 16-ти клапанной они прикрыты декоративной панелью из пластика.

Для обеспечения доступа к оборудованию, предварительно демонтируем панель.

Признаки выхода из строя, необходимости замены РХХ, ДПДЗ

  • затрудненный пуск двигателя «на холодную», «на горячую»;
  • плавает холостой ход, нестабильная работа мотора;
  • повышенный расход горючего;
  • педаль акселератора малоинформативная;
  • вибрация в салоне автомобиля, вибрация рулевого колеса;
  • сниженная динамика разгона;
  • машина глохнет при движении под горку;
  • при нажатии на педаль акселератора ощутимы периодические провалы, скачки оборотов;
  • повышенный расход на холостом ходу.
Читать еще:  Лада х рей кроссовер отзывы

Причины поломок датчиков холостого хода

Подсос воздуха извне — первая и основная причина нестабильной работы системы зажигания, топливной аппаратуры. Электронный блок управления двигателем (далее — ЭБУ) в процессе сканирования показаний «не знает, куда девать» излишки воздуха.

На приборной панели загорается индикатор поломки, обороты машины плавают, расход воздуха увеличивается.

Вторая наиболее распространенная причина — систематическое заедание механизмов в вентиляционном клапане. В результате стрелка тахометра показывает обороты от 850 до 1250 об/мин, холостой ход неустойчивый.

Завершает «тройку лидеров»: бедная смесь, поступающая в цилиндры для последующего воспламенения.

Датчик

Подготовительный этап перед установкой датчика холостого хода

Необходимые инструменты, материалы:

  • отвертка с магнитным наконечником;
  • штангенциркуль;
  • тестер;
  • канцелярский нож;
  • динамометрический ключ;
  • регулятор холостого хода (далее — РХХ);
  • датчик положения дроссельной заслонки (далее — ДПДЗ);
  • ветошь;
  • дополнительное освещение;
  • жидкость для удаления наслоений, ржавчины WD– 40.

Последовательность действий при самостоятельной замене датчиков РХХ и ДПДЗ

  1. Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности при проведении ремонта.
  2. Открываем капот, над мотором проложен воздуховод с ресивером. У Лада Гранта 8-ми и 16-ти клапанной он пластмассовый, в предыдущих моделях Лада он алюминиевый.

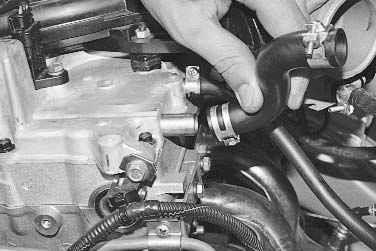

Воздухоотвод с ресивером

  1. Отжимаем пластиковый фиксатор колодки с проводами.

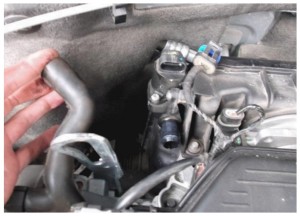

Пластиковый фиксатор

  1. Отсоединяем контакты электронной педали газа.

Контакты электронной педали

  1. Крестовой отверткой выкручиваем два винта, фиксирующих РХХ к корпусу дроссельной заслонки.
  2. Извлекаем РХХ из полости дроссельного узла.

Извлекаем РХХ

  1. Далее приступаем к отвинчиванию ДПДЗ, он установлен несколькими сантиметрами ниже.
  2. Отвинчиваем два винта, извлекаем ДПДЗ, отсоединяем колодку с проводами.

Извлекаем ДПДЗ

Водителю на заметку! В процессе извлечения клапана будьте предельно внимательны, не потеряйте резиновую втулку.

  1. Проводим дефектовку посадочного места РХХ и ДПДЗ. Очищаем ветошью от наслоений ржавчины, задействуем аэрозоль WD–40 по мере необходимости.
  2. Поочередно завинчиваем каждый из датчиков, подсоединяем колодки с проводами.
  3. Запускаем мотор, проверяем обороты холостого хода.

Замена датчика холостого хода окончена.

Замена датчика холостого хода

Как поднять холостой ход на Ладе Гранте

В процессе демонтажа датчиков тщательно прочищайте отверстия, посадочные гнезда, каналы, чтобы внутри не осталась грязь, конденсат, пыль.

Если очистка деталей не дала положительного результата, замените неисправные элементы новыми.

Плавающие обороты на Лада Гранта АКПП — первый признак недостаточного напряжения в цепи электрического питания. Пересмотрите целостность проводки, замерьте напряжение на выходе.

Ресурс эксплуатации датчиков на Ладе Гранте

Изготовитель в инструкции по эксплуатации не указывает точного интервала замены оборудования. Лишь упоминается, что профилактика проводится каждое плановое ТО (через 15 000 км).

Мастера СТО заменяют изношенные детали новыми по мере выхода из строя прежних. При условии умеренного стиля вождения, бережного отношения к автомобилю ресурс использования РХХ, ДПДЗ превышает 85 – 95 тыс. км.

Диагностика оборудования

  1. Переводим тестер в режим проверки сопротивления (омметра), замеряем сопротивление на выводах регулятора по схеме: А – В, С – D. Данные в диапазоне от 0.040 до 0.080 Ом.

  1. Штангенциркулем замеряем расстояние между концом иглы и фланцем, оно не должно превышать 23 мм.

Замеряем расстояние

  1. Осматриваем посадочное гнездо для каждого из датчиков, очищаем ветошью от грязи, пыли.
  2. Перед установкой смазываем моторным маслом уплотнительное кольцо.
  3. Винты регуляторов затягиваем с моментом в 3 – 4 Нм.

Отличия конструкции датчиков в 16-ти и 8-ми клапанных двигателях Лада Гранта

Конструкционных отличий между указанными типами двигателей нет. За исключением того, что в 16-ти клапанной модификации поверхность мотора накрыта декоративной плитой. Чтобы обеспечить доступ к оборудованию мастер предварительно снимает плиту со штатного места.

Проверка и замена регулятора холостого хода Lada Granta

Инструменты:

  • Отвертка крестовая средняя
  • Тестер
  • Штангенциркуль
  • Нож (или скребок)
  • Динамометрический ключ

Детали и расходники:

  • Регулятор холостого хода
  • Моторное масло
  • Уплотнительное кольцо регулятора

Примечания:

При работе двигателя на холостом ходу контроллер управляет подачей воздуха с помощью регулятора холостого хода (PXX).

Регулятор состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. По сигналу электронного блока управления двигателем электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.

Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

1. Отожмите фиксатор колодки жгута проводов.

Читать еще:  Когда выходит лада веста кросс

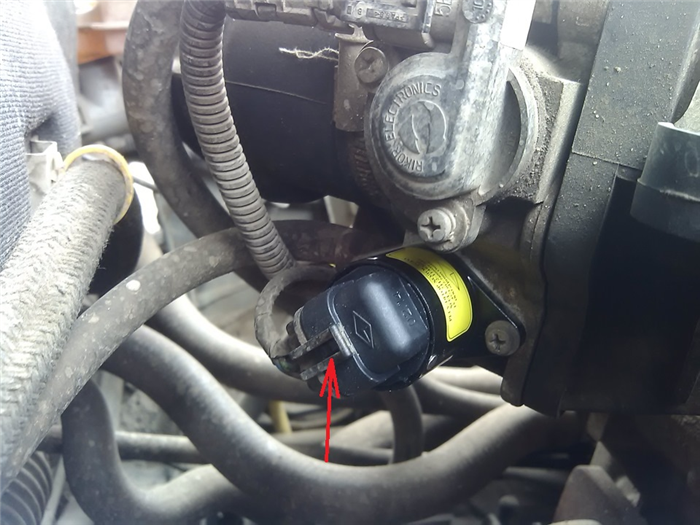

2. Отсоедините колодку от регулятора холостого хода.

3. Крестовой отверткой выверните два винта крепления регулятора к дроссельному узлу.

4. Извлеките регулятор из отверстия дроссельного узла.

Примечание:

Соединение уплотнено резиновым кольцом 1. Не пытайтесь вытянуть или вдавить клапан 2 регулятора, так как это может вывести регулятор из строя.

5. Переключите тестер в режим омметра и измерьте сопротивление между выводами «А» и «В» регулятора, а затем между выводами «C» и «D». Сопротивление должно быть в пределах 0,040–0,080 кОм.

Примечание:

На корпусе регулятора холостого хода нет обозначений выводов, но их расположение можно определить по соответствующим обозначениям на колодке жгута проводов.

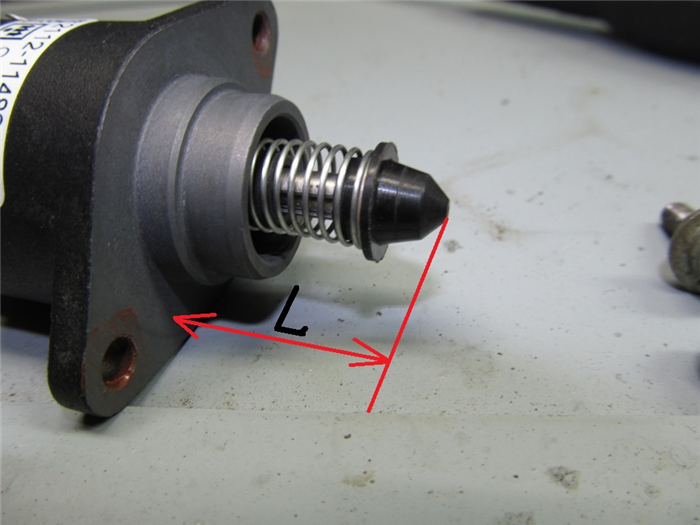

6. При замене регулятора на новый обратите внимание на расстояние L между концом иглы клапана и монтажным фланцем – оно должно быть не более 23 мм.

Примечание:

Если это расстояние будет больше, игла регулятора упрется в седло дроссельного узла и при затягивании винтов крепления регулятор будет поврежден.

7. Перед установкой регулятора очистите от загрязнений седло и воздушный канал в дроссельном узле, а также поверхность под уплотнительное кольцо регулятора.

8. Смажьте уплотнительное кольцо моторным маслом и установите регулятор в порядке, обратном снятию. Винты крепления регулятора затяните моментом 3-4 Н·м.

Почему у Лады Гранты плавают обороты на холостом ходу?

После того как утром владельцы пытаются запустить двигатель, иногда возникает проблема: плавают обороты на холостом ходу Лада Гранта. Это считается одним из наиболее существенных недостатков, возникающих в автомобилях марки ВАЗ. Если после длительных проверок обнаружено, что причина заключается именно в дроссельном узле, необходимо обратить повышенное внимание на то, каким образом происходит подсос воздуха через соединения впускного ресивера и ДУ.

Общие сведения

Любой владелец автомобиля рано или поздно сталкивается с проблемой, когда в машине плавают обороты холостого хода. Если автомобиль эксплуатируется уже в течение нескольких лет, то неизбежно придется столкнуться с данной проблемой. Для того чтобы определиться, по какой причине происходит данная поломка, необходимо тщательно разобраться с конструкцией автомобиля.

Если при запуске двигателя на Лада Гранта наблюдается, что по мере его прогревания вместо того, чтобы плавно пойти на снижение, обороты попросту исчезают на несколько секунд, а далее работают скачкообразно, то причина на 60% именно в том, что плавают обороты на холостом ходу.

Тем не менее проблемы исчезают после того, как двигатель продолжает функционировать. Все видимые проявления внезапно исчезают, и двигатель продолжает нормально работать. Однако проблема будет повторяться с каждым разом, когда будет производиться запуск, и никуда не исчезнет.

С каждой последующей эксплуатацией автомобиля данная проблема будет только усугубляться. Следовательно, не стоит откладывать ее решение на неопределенное время, так как в дальнейшем это приведет к весьма дорогостоящему ремонту.

Первые причины неисправности

Наиболее часто от данной проблемы страдают автомобили, на которых была установлена электронная система впрыска топлива. Первопричина этой ситуации в том, что происходит постоянный подсос лишнего воздуха, объемы которого продолжают постоянно увеличиваться, что, в свою очередь, и приводит к поломке.

Электронный блок, или электронный датчик, отвечает за подачу топливного впрыска и в то же время подсчитывает весь проникающий объем воздуха в цилиндры. Кроме того, ориентируясь на показатели, которые предоставляют другие датчики, электронный блок открывает на определенное время инжекторные электромагнитные клапаны.

Проблема может крыться в неправильной работе вентиляционного клапана картера

Следовательно, когда в них поступает лишнее количество воздуха, датчик, отвечающий за положение дроссельной заслонки, показывает автомобилисту, что данная задача невыполнима. В это же самое время датчик температуры показывает, что двигатель уже должен был выйти из системы прогревания, следовательно, ему нужно гораздо меньшее количество топлива. Именно в этот период в автомобиле плавают обороты холостого хода. Можно сделать вывод, что это происходит по причине того, что электронный блок попросту не знает, куда поставлять воздушные излишки.

Второй причиной, по которой плавают обороты на холостом ходу, является постоянное заедание. Происходит оно непосредственно в вентиляционном клапане картера. Если неисправность зависит именно от этого, нарушается периодичность, с которой работает датчик автоматического регулирования питания. В результате этого датчик показывает нестабильность оборотов двигателя. При неисправном состоянии они колеблются в пределах от 1 200 до 800 об/мин.

Если же на автомобиль установлен двигатель карбюраторного типа, то тут подобная проблема может образовываться из-за нарушения регулировки серводвигателя. Выполнить работы по устранению такой неисправности не составит труда, достаточно открутить регулировочные болты в районе расшатавшегося серводвигателя, там, где датчик указывает на привод, болтающийся совместно с плавающими оборотами. Как только выполните данную процедуру, неисправность исчезнет, в отличие от обычного двигателя.

Читать еще:  Фильтр тонкой очистки лада ларгус

Устранение плавающих оборотов

Если вы не хотите отдавать свой автомобиль на станцию технического обслуживания и собираетесь выполнить всю работу самостоятельно, то вам обязательно понадобятся такие инструменты, как:

  • головки с трещоткой, причем размер у них должен быть 6 и 8;
  • специальный ключ под названием ТОРКС Т-25;
  • нейтральный герметик, при покупке обращайте отдельное внимание на то, чтобы он был обязательно без запаха;
  • лента ФУМ, ее толщина должна составлять 0.0075 мм, используется она преимущественно сантехниками для того, чтобы сделать уплотнение на какой-либо резьбе;
  • силиконовая смазка;
  • хомут со специальным винтовым натяжителем, по размеру он должен быть не менее, чем 22х27, это необходимо для того, чтобы создать укрепление шланга канала, необходимое, в свою очередь, для работы на холостом ходу.

Нужно отсоединить и вывести стопор троса газа из рычага. Данную работу необходимо сделать именно на дроссельном узле. Далее потребуется сделать снятие резонатора и воздушного патрубка. Используя головки и биты ТОРКС Т-25, которые были ранее приобретены, нужно открутить оболочку воздушного фильтра. Чтобы можно было проводить данную работу с максимальным удобством, на выпускном ресивере нужно извлечь провод и все сопутствующие крепления, идущие на дроссельный узел.

Для устранения придется отсоединить шланг ведущий к каналу холостого хода

В дальнейшем приступайте к отсоединению шланга, ведущего к каналу холостого хода. Снова взяв ТОРКС Т-25, открутите несколько винтов, с помощью которых ресивер прикрепляется к ДУ. Для того чтобы эту работу можно было выполнить, не прилагая больших усилий, оттяните его немного в сторону. Необходимо учитывать, что полностью вынуть его не получится по той простой причине, что рядом проходят шланги отопителя.

Теперь, убрав препятствие с дроссельного узла, открутите все головки болтов, используя для выполнения данной работы головку с трещоткой. Только после этого можно будет снять ДУ и на двух концах дроссельной заслонки удалить резиновые кольца, служащие уплотнителем. Все канавки нужно максимально очистить и произвести на них наматывание ФУМ ленты вкруговую, примерно 15 раз, а на малый патрубок — около 10 раз.

Обратите внимание на то, что на штуцере у корпуса выпускного ресивера также располагается уплотнительная резинка, которую необходимо будет вынуть и смазать герметикам. После его высыхания тонкой стяжкой обведите тело резинки.

Только после выполнения данной работы можно приступить к полному сбору элементов в единое целое. Также нелишним будет использование хомута при закреплении шланга канала и трубки, ведущей на вакуумный усилитель. Это необходимо для дальнейшего предотвращения подсоса воздуха в соединениях.

Диагностика РХХ, датчик холостого хода

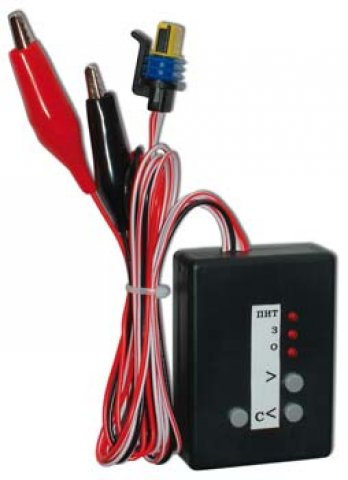

Используйте тестер рхх для того чтобы убедиться в присутствии плавающих оборотов

Чтобы проверить, плавают ли обороты на Лада Гранта, посмотрите на датчик РХХ. Он находится на корпусе дросселя, следовательно, там же, где и датчик, отвечающий за положение дроссельной заслонки. Закрепляется он при помощи двух крепежных винтов. Для того чтобы убедиться в его работоспособности, достаточно будет одного мультиметра.

Для начала диагностики нужно выключить зажигание и произвести отсоединение колодки, к которой ведет провод от датчика, и, используя мультиметр, выполнить замер уровня сопротивления между контактами регулятора.

Если показания автомобиля находятся в норме, он должен составлять приблизительно в пределах 80 Ом. В том же случае, если показатели оказались значительно выше нормы РХХ, необходимо будет в обязательном порядке заменить.

Датчик холостого хода, сокращенно ДХХ, является все тем же регулятором холостого хода, или РХХ. Его непосредственное предназначение — стабилизация и автоматическая регулировка на Лада Гранта холостого хода, с которым происходит повседневное функционирование автомобиля. По внешнему виду он представляет собой электродвигатель, оснащенный иглой конусообразной формы.

В тот момент, когда происходит непосредственное включение зажигания, шток, который находится на регуляторе, полностью выдвигается и упирается в специально сделанное калибровочное отверстие. Находится оно непосредственно в дроссельном патрубке. После этого датчик начинает отсчитывать шаги до необходимого времени и возвращает по завершении работы клапан в исходное состояние.

Необходимо учитывать, что когда вы начинаете прогревать двигатель Лады Гранта, показания датчика не должны превышать 50 шагов. Если их объем гораздо меньше или больше, значит, объемы воздуха постоянно изменяются, что в дальнейшем может привести к существенной поломке.
