Где находится датчик температуры лада приора

Датчик температуры Лада Приора

Большинство автомобилей марки Лада оснащены цифровыми датчиками, которые в режиме онлайн контролируют работу агрегатов, механизмов. Показатели пересылают электронному блоку управления двигателем.

ЭБУ сопоставляет данные с запрограммированными, в случае отклонения идентифицирует ошибку на приборной панели.

Водитель технического средства, увидев сигнал на приборном щитке, принимает решение о целесообразности дальнейшего использования автомобиля.

От оперативности реагирования водителем на сигналы приборной панели зависит функциональность автомобиля в целом. Закипание мотора – наиболее частое негативное последствие поломки.

Какие датчики температуры установлены на Лада Приора

Во всех базовых комплектациях Лада Приора оснащена свыше десятью механическими и электрическими датчиками. В целом, срок эксплуатации измерительных приборов неограниченный, но в силу различных причин, оборудование преждевременно выходит из строя.

Довольно часто от владельцев Лада Приора слышны нарекания на некорректное отображение информации датчиком температуры охлаждающей жидкости (далее — ДТОЖ).

Учитывая то, что измерительный прибор неразборный, подлежит замене. Самостоятельно заменить ДТ ОЖ вовсе не сложно, задача под силу каждому автолюбителю без навыков в обслуживании технического средства.

Где находится: ДТОЖ установлен в моторном отсеке, между головкой блока цилиндров и термостатом. Форма датчика в виде штуцера, в верхней части два концевика для подвода цепи питания. В нижней — цоколь с резьбой для ввинчивания в корпус термостата.

Первый контакт определяет температуру антифриза в блоке цилиндров, второй контакт активирует вентилятор при достижении 90 градусов. Чем выше показатель температуры, тем меньше сопротивление резистора.

Показатель температуры влияет на работоспособность ряда механизмов и агрегатов. В частности: уменьшается поступление воздуха, топливная смесь обогащается, обедняется.

После перегрева двигателя, когда рабочая температура превысила 90 градусов, сбивается угол опережения зажигания. К сожалению, в Лада Приора угол зажигания автоматически не восстанавливается. Как следствие, силовой агрегат теряет мощность, появляется детонация.

Каталожные артикулы, цены датчиков температуры на Лада Приоры:

В штатной комплектации Лада Приора не оснащена датчиками наружной температуры воздуха. Собственник автомобиля устанавливает оборудование по личной инициативе.

Приобрести ДНТВ можно на авторынках, автомагазинах, интернет магазинах. Стоимость от 350 рублей за штуку.

Как самостоятельно заменить датчики

  • Рожковой ключ на «22»;
  • Дополнительное освещение по мере необходимости;
  • Новый ДТОЖ;
  • Ветошь;

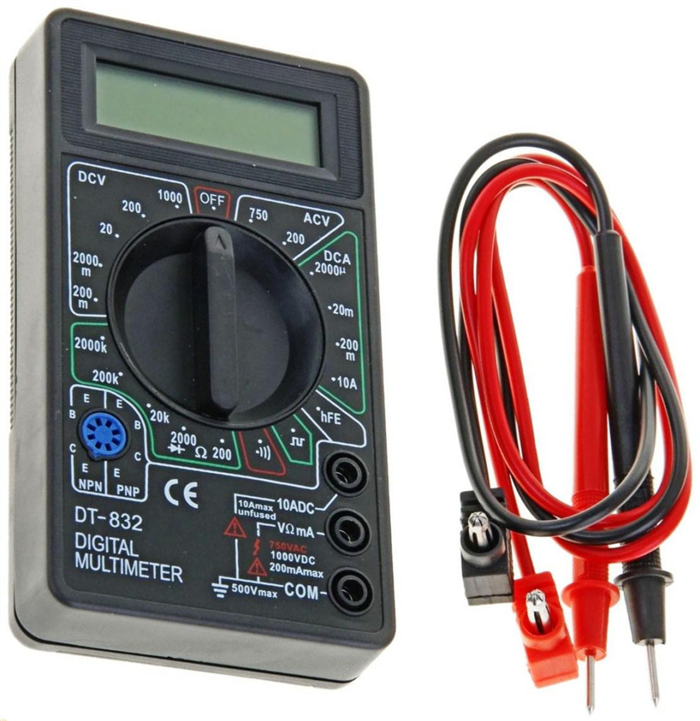

  • Мультиметр.

Пошаговая инструкция при замене датчика температуры охлаждающей жидкости:

  • Устанавливаем машину в периметр ремонтной зоны;
  • Обеспечиваем первоочередные меры безопасности: выжимаем стояночный тормоз, клиним задний ряд колес противооткатными башмаками;
  • Открываем капот, глушим двигатель;
  • Снимаем клеммы с аккумулятора во избежание короткого замыкания в ходе проведения ремонтных работ;
  • Отсоединяем концевики с ДТОЖ, выкручиваем его со штатного места;
  • Проводим профилактику термостата, осматриваем целостность корпуса, отсутствие дефектов;
  • Вкручиваем новый измерительный прибор, надеваем силовые клеммы.

Запускаем двигатель, проверяем точность отображения температуры. Проверяем уровень антифриза. Восполняем недостающее количество по мере необходимости. Для модели с предустановленным кондиционером необходимо дополнительно демонтировать корпус воздушного фильтра вместе с самим воздушным элементом.

Где стоит: в области переднего бампера, слева или справа от центра решетки радиатора. Фиксация к кузовной конструкции на один винт.

Прокладываем проводку от ДНТВ к приборной панели салона посредством технологических окон. Снимаем приборный щиток, вставляем клеммы, включаем зажигание, проверяем исправность работы измерительного прибора.

Замена оборудования своими руками завершена.

автонастрой

Сайт по автомобилям и ремонту.

Замена датчика температуры охлаждающей жидкости Lada Priora

  • Июнь 29, 2017 Июнь 29, 2017
  • Vikzorin

Ровно работает двигатель «Приоры». Стрелка указателя температуры охлаждающей жидкости показывает водителю, что оснований для беспокойства нет. Время от времени включается вентилятор на радиаторе, остужая пришедшую из рубашки мотора влагу. Всё в порядке. Но кто следит за порядком в этой области? Ясно что тут не обошлось без датчика.

СКОЛЬКО НА «ПРИОРЕ» УСТАНОВЛЕНО ДАТЧИКОВ ДЛЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДТОЖ)

Сразу стоит определиться на «Приоре», как и на любой «инжекторной» машине есть две независимые друг от друга системы:

  1. Система управления двигателем, электронная (ЭСУД).
  2. Бортовая система контроля штатных устройств.

Дело в том, что комбинация приборов «Приоры» не входит в систему ЭСУД. А вентиляторы охлаждения радиатора подчинены именно ей. Поэтому и получилось что датчиков температуры охлаждающей жидкости на «Приоре» два. Один для подачи показаний на комбинацию приборов, а другой информирует бортовой компьютер, о необходимости включать вентилятор.

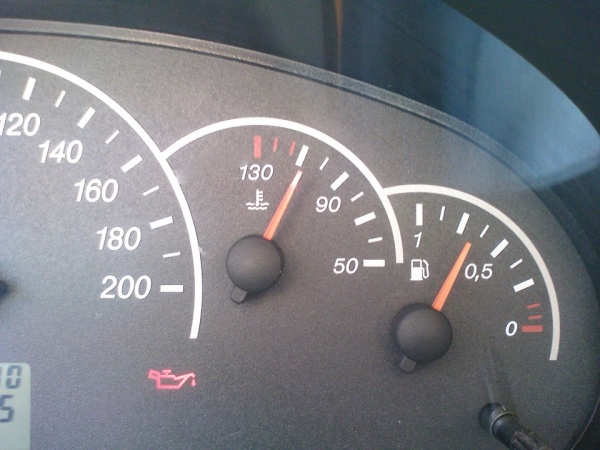

ДТОЖ ДЛЯ УКАЗАТЕЛЯ НА ПАНЕЛИ ПРИБОРОВ

Принципом работы этого датчика является смена сопротивления при нагреве внутреннего элемента. Проходя через указатель на панели приборов, ток по единственному проводу подходит к устройству. И здесь срабатывает принцип индукции в катушках. Попросту говоря, чем выше сопротивление, тем сильнее поднимается стрелка на указателе, за счёт оборотных токов в катушке, находящейся внутри указателя.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ ОТОБРАЖЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ «ПРИОРЫ»

Большинство автомобилистов, обнаружив, что стрелка указателя температуры мотора не поднимается, считает что необходимо поменять датчик. Однако стоит сначала убедиться, что дело именно в нём. Ведь есть несколько причин такого состояния панели:

  • Выход из строя указателя на доске приборов.
  • Обрыв в проводке.
  • Непосредственно выход из строя датчика.

Поэтому лучше провести небольшую проверку своими силами.

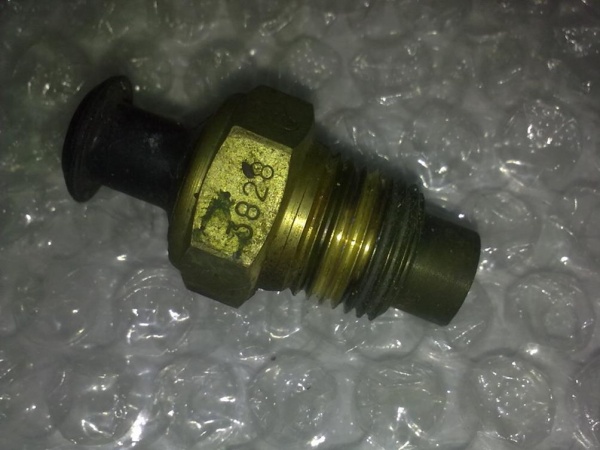

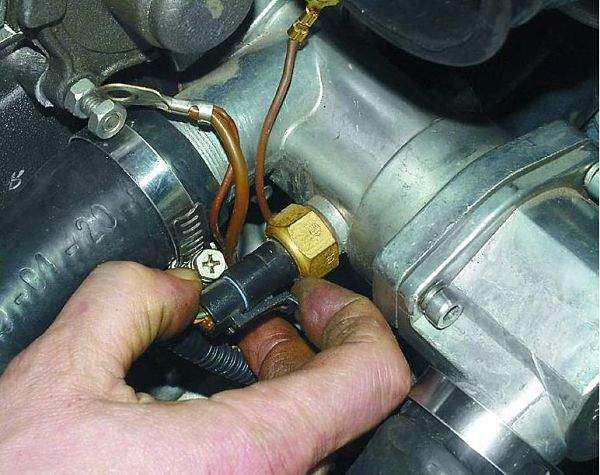

МЕСТОНАХОЖДЕНИЕ И ПРОВЕРКА ИСПРАВНОСТИ ДТОЖ

Находится это устройство прямо над кожухом маховика «Приоры». Датчик врезан в блок двигателя около термостата. К нему подходит одиночный провод с разъёмом типа «мама». Метод проверки этого устройства очень прост. И используется водителями очень давно. Нужно поступить таким образом:

  1. Включить зажигание.
  2. Отключить разъём от датчика.
  3. Замкнуть провод на корпус блока.

Если неисправен сам ДТОЖ, то стрелка указателя поднимется в крайнее верхнее положение. А вот если не происходит никаких изменений на панели приборов,то причину нужно искать в другом. Может, нарушена цепь, сломался указатель, или вся комбинация.

КАК ЗАМЕНИТЬ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ «ПРИОРЫ»

Это довольно несложная операция. Она доступна любому водителю.

Для доступа в нужное место, лучше демонтировать воздушный фильтр. Тогда область для работы будет полностью доступна. Приготовить новый датчик температуры.

Ключом на 21 выкрутить старый и быстро закрутить на место новый. Залить тосол, следя, чтобы не образовалось воздушной пробки. Поставить на место фильтр и запустить двигатель. Дождаться срабатывания вентилятора. В это время наблюдать за стрелкой. При включении зажигания, она должна подняться на 2-3 миллиметра. И потом, по степени нагревания плавно войти в рабочую зону 92—98 градусов. Если всё так и произошло, то можно считать операцию по замене датчика температуры охлаждающей жидкости для панели приборов «Приоры», благополучно завершённой.

Замена датчика температуры охлаждающей жидкости Лада

Вступление

Датчик температуры охлаждающей жидкости вносит не маловажный вклад в работу двигателя. В статье подробно рассказано о не неисправностях датчика, замене и проверке датчика на Приоре.

Для чего нужен ДТОЖ

Датчик температуры охлаждающей жидкости несет не малую роль в работе и управлении двигателем автомобиля. В свою очередь он отвечает за работу вентилятора охлаждения, дает сигналы на его включение для охлаждения двигателя, составляет пропорции топливной смеси в зависимости от температуры ОЖ.

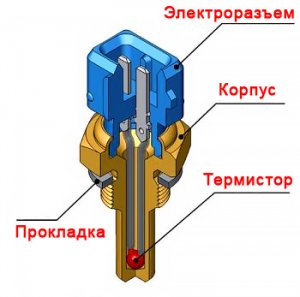

ДТОЖ конструкция и принцип работы

Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.

Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.

Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.

Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.

Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.

Функции

  • Включение вентилятора охлаждения двигателя;
  • Вынос показаний температуры на приборную панель;
  • Регулирование топливной смеси;
  • Корректировка УОЗ;

Симптомы неисправности

Датчику присуще следующие симптомы неисправности:

  • Пропала динамика автомобиля;
  • Показания температуры перестали отображаться на приборной панели;
  • Автомобиль неустойчиво работает на холостом ходу;
  • Появились рывки при движении на постоянных оборотах;
  • Нет повышенных оборотов при пуске двигателя;
  • Не работает вентилятор охлаждения;

По данным признакам можно предположить, что ДТОЖ вышел из строя или дает неправильные показания.

Где находится

В Приоре ДТОЖ устанавливается в корпусе термостата, под боксом воздушного фильтра. Для того чтобы увидеть датчик необходимо снять бокс.

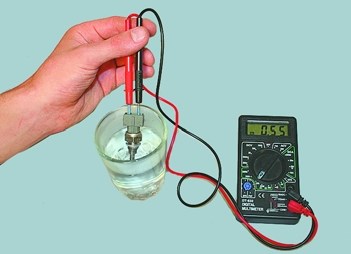

Проверка ДТОЖ

Датчик температуры является простейшим устройством, поэтому принцип его проверки тоже довольно простой.

Для проверки датчика потребуется мультиметр и градусник.

Проверять датчик необходимо измеряя сопротивление на нем в результате измерения температуры жидкости. ДТОЖ увеличивает свое сопротивление при понижении температуры жидкости.

Для того чтобы проверить его необходимо к концам датчика подключить мультиметр выставленный на показания сопротивления и опустить его в стакан с кипятком. Показания омметра должны соответствовать показаниям температуры. То есть по таблице ищем температуры воды и какое должно быть сопротивление у датчика при такой температуре.

Далее проделываем эту же процедуру с холодной водой и смотрим на показания омметра. На основаниях замера выносим вердикт датчику.

Ниже представлена таблица сопротивления ДТОЖ в зависимости от температуры ОЖ.

Замена датчика своими руками

Замена, не сложный процесс, но имеет свои особенности, которые необходимо соблюдать при работе.

Необходимый инструмент

  • Ключ на «19»
  • Трещотка
  • Головка на «13»
  • Отвертка «+» или «-»

Замена со сливом ОЖ

Внимание:

Замену датчика температуры охлаждающей жидкости необходимо производить на холодом двигателе.

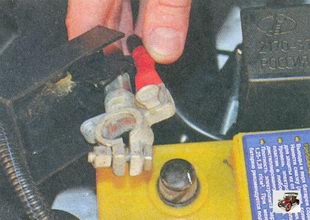

  • Снимаем минусовую клейму с аккумулятора. Дабы предостеречь себя и автомобиль от короткого замыкания.

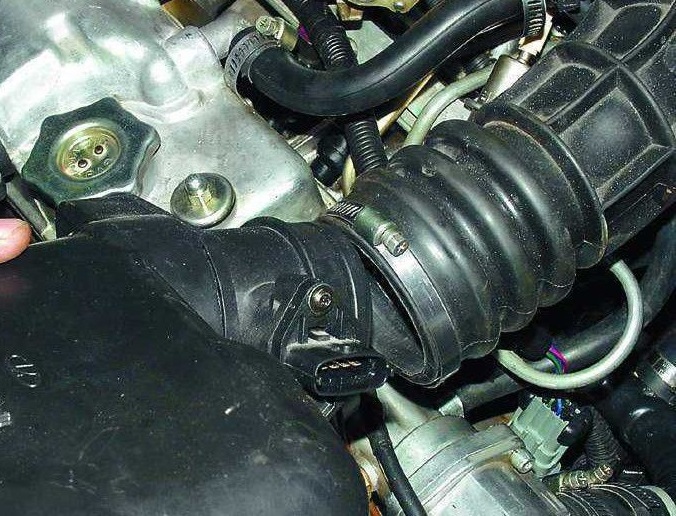

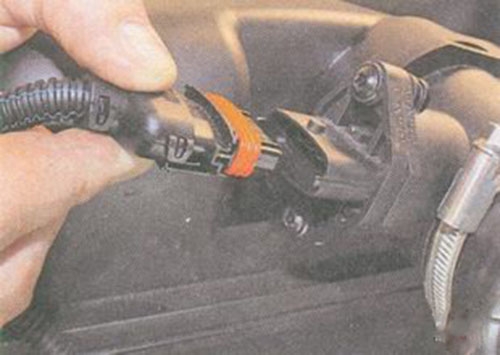

  • Снимаем фишку датчика массового расхода воздуха (ДМРВ).

  • Откручивая хомуты на гофре впускного ресивера, снимаем корпус воздушного фильтра вместе с датчиком ДМРВ.

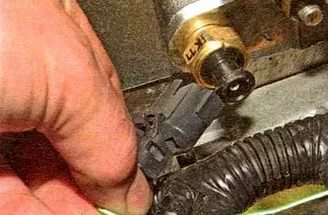

  • Снимаем фишку ДТОЖ.

  • Далее необходимо слить охлаждающую жидкость.
  • Ключом на 13 откручиваем пробку слива ОЖ в блоке цилиндров и сливаем ОЖ в тару объемом 10 л.

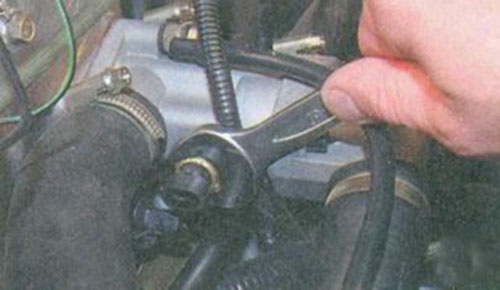

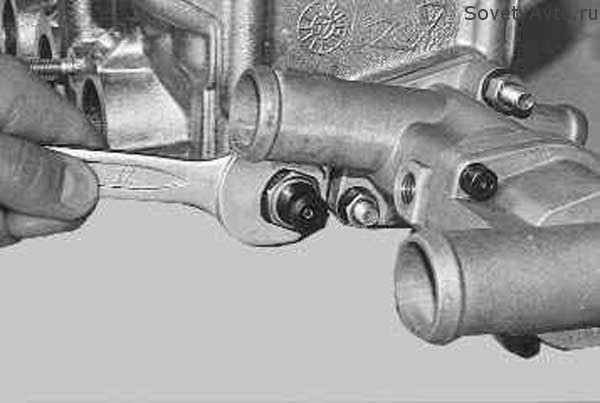

  • Ключом на «19» откручиваем ДТОЖ из корпуса термостата.

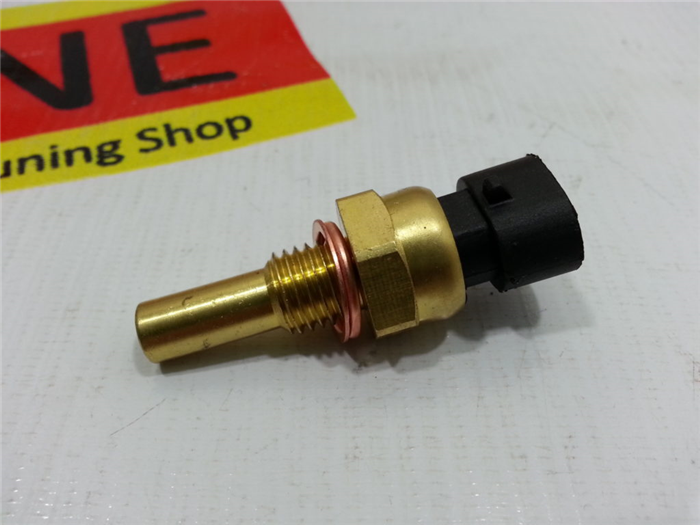

  • Устанавливаем новый ДТОЖ.
  • Собираем все в обратной последовательности.

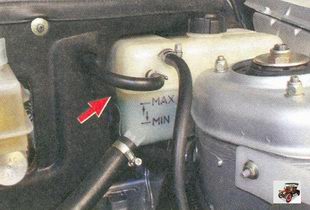

  • После заливки ОЖ не забудьте проверить ее уровень.

Замена без слива ОЖ

  • Чтобы заменить датчик охлаждающей жидкости без слива ОЖ необходимо подготовить новый датчик, чтобы быстро заменить его.
  • Подбираемся к ДТОЖ и начинаем выкручивать его, предварительно подготовив новый датчик и положив тряпочку под термостат дабы не залить КПП антифризом.
  • Выкручиваем датчик и резко вынимаем его, а отверстие в термостате затыкаем пальцем.
  • Далее берем новый датчик и так же стараемся как можно быстрее вставить его в отверстие в термостате и вкрутить новый датчик на место.
  • После собираем все в обратной последовательности.

Незабываем проверить уровень ОЖ и при необходимости доливаем ее.

ДТОЖ заменен как видите ничего сложно в этом нет.

Видео по замене ДТОЖ

Как найти место расположения датчика температуры на Приоре?

Детектор температуры антифриза, независимо от модели автомобиля, исполняет одни и те же функции:

  • измерение уровня нагрева ОЖ;
  • передача данных на бортовой компьютер.

По своей сути ДТОЖ является прибором сопротивления (терморезистором), который определяет показания температурного уровня, в зависимости от чисел собственного сопротивления. В машинах Приора используются детекторы с отрицательным коэффициентом, что значит — при повышении тепла ОЖ, сопротивление датчика падает.

Проверка исправности детектора происходит как раз путем сравнения температуры и сопротивления.

Для этого необходимо иметь под рукой термометр и мультиметр.

ДТОЖ присоединяется к измерителю, выставленному в режим омметра, после чего он погружается в емкость с охлаждающей жидкостью, которая постепенно нагревается. Туда же погружаем градусник, который способен показывать температуру до ста градусов.

Далее, по мере нагрева, необходимо сравнивать показания с таблицей, что и даст представление о том — исправен ли данный прибор.

Для сравнения можно привести такие показатели — при 20 градусах Цельсия, количество Ом на экране мультиметра будет примерно равно 3520. При нагреве жидкости до ста градусов, показатель сопротивления упадет до 177.

Основываясь на показаниях датчика, Приора регулирует уровень обогащения топлива, режим работы вентиляторов, количество оборотов двигателя.

Стоит различать датчик температуры охлаждающей жидкости и датчик указателя температур ОЖ.

ДТОЖ — расположен в корпусе термостата и передает данные для управления системой вентиляции, а также уровня обогащения горючего.

Второй прибор устанавливается в головке блока цилиндров и его работа заключается в передаче данных на приборную панель.

Следует помнить, что датчику температуры охлаждающей жидкости для наиболее точной работы необходимо напрямую соприкасаться со средой измерения, то есть той самой жидкостью. Если он не будет погружен в ОЖ, то получится так, что он будет передавать данные с окружающего воздуха, а не необходимой жидкости.

Как понять, что ДТОЖ вышел из строя?

Перечисленные ниже признаки могут не являться указанием на неисправность конкретно детектора. Причиной тому могут быть и другие факторы — выработка ОЖ или низкий ее уровень, повреждение проводки системы охлаждения, окисление контактов, сбой в работе самих вентиляторов.

Итак, признаки неисправности:

  1. увеличение расхода горючего;
  2. затрудненный запуск двигателя;
  3. плохая работа на холостом ходу;
  4. снижение управляемости автомобиля;
  5. трудности с остановкой мотора;
  6. перегрев движка;
  7. плохое качество выхлопных газов.

Как проверить работоспособность ДТОЖ было написано чуть выше. Теперь стоит остановиться на том — как данный прибор снять для проверки и дальнейшей его замены, если она потребуется.

Замена детектора

После того, как выяснилось где находится датчик температуры на Приоре, можно проводить его демонтаж и замену. Напомнить будет не лишним, что расположен ДТОЖ в корпусе термостата.

  • в первую очередь, необходимо остудить двигатель, если автомобиль до этого работал;
  • далее нужно обесточить систему, сняв клемму с аккумуляторной батареи;
  • слить антифриз в заранее подготовленную емкость;
  • для удобства доступа к прибору можно снять патрубок;
  • снять провод, которым ДТОЖ подключен к системе;

Расположение датчика температуры охлаждающей жидкости в подкапотном пространстве автомобиля LADA PRIORA (при снятом воздушном фильтре).
