Как устроена печка Лада Калина

Система отопления автомобиля должна работать исправно. Добиться бесперебойной работы печки несложно, если знаете устройство печки Лада Калина. Отопитель создаёт комфортное пребывание в салоне авто, создавая обзор для водителя.
Устройство печки предусматривает использование опций машин малого класса. Выпуск автомобилей Калин начато свыше десяти лет тому. Для базовой модели включили следующие опции:

  • Антиблокировочная система тормозов.
  • Подушки безопасности.
  • Электрический усилитель руля.

Разрабатывались новые модели Лада Калина, которые уже оснащались дополнительными опциями:

  • Электрические подъёмники стёкол дверей.
  • Надёжный отопитель.
  • Подогрев сидений.
  • Устройство кондиционирования салона.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

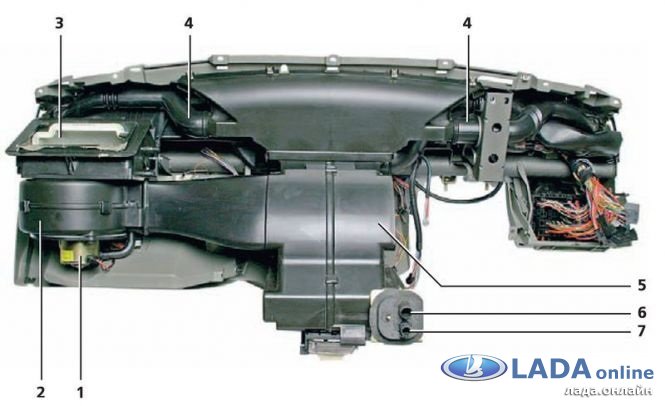

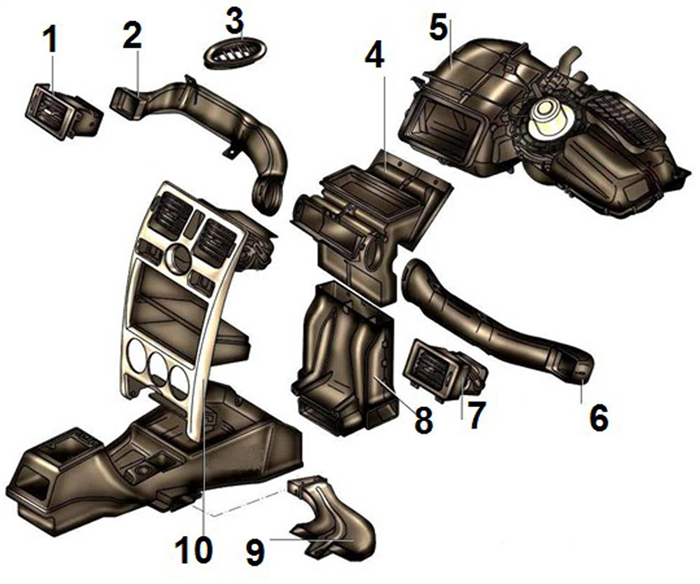

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

  1. Левый боковой выход потоков.
  2. Левый воздуховод.
  3. Обогрев бокового стекла.
  4. Разветвитель воздушных потоков.
  5. Печка.
  6. Правый вентиляционный воздуховод.
  7. Правый боковой выход потоков.
  8. Воздуховод нижнего обогрева.
  9. Воздуховод обогрева салона.
  10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

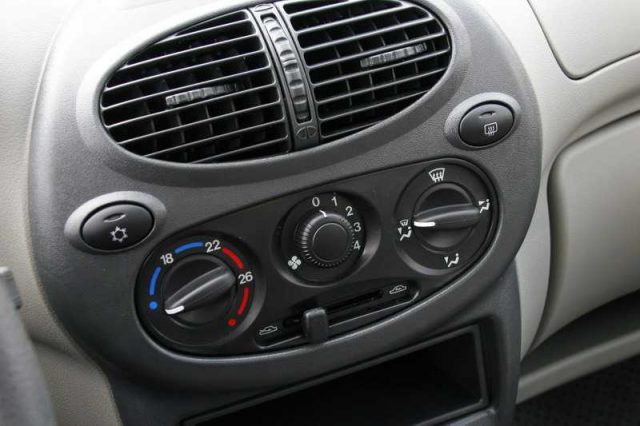

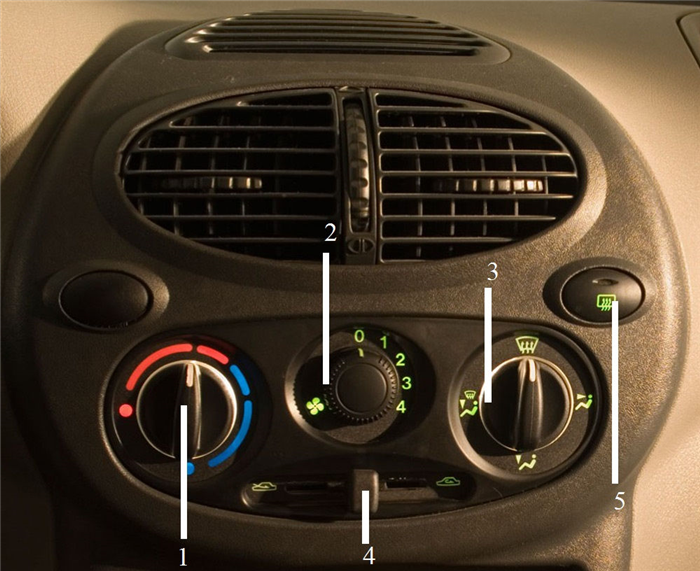

Блок управления устройством отопления

  1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
  2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
  3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

  1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
  2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

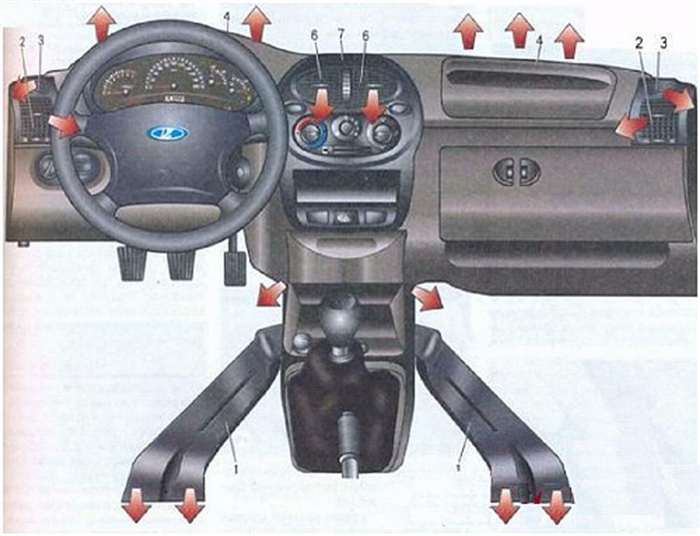

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

  1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

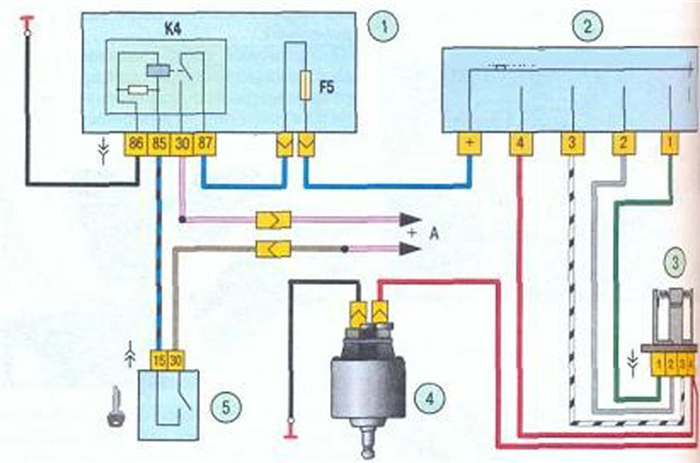

Электросхема печки Калина

А. К источнику питания.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

  1. Заводим двигатель автомобиля.
  2. Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
  3. Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
  4. Переводим регулятор скорости на максимум.
  5. Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
  6. Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
  7. Воздух, который выходит с панелей, должен дуть тёплый воздух.
  8. Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
  9. Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.
Читать еще:  Прошивка лада гранта автомат

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

  • Прогрели двигатель, а тёплый воздух не поступил в салон.
  • Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

  • Насос. Ремонту не поддаётся, только замена.
  • Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Резюме

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Устройство печки/отопителя Калины

Элементы системы отопления ЛАДА Калина

Система вентиляции и отопления салона автомобиля — приточно-вытяжная, при этом для отопления салона используется температура нагретой свыше 90 «С жидкости из системы охлаждения двигателя.

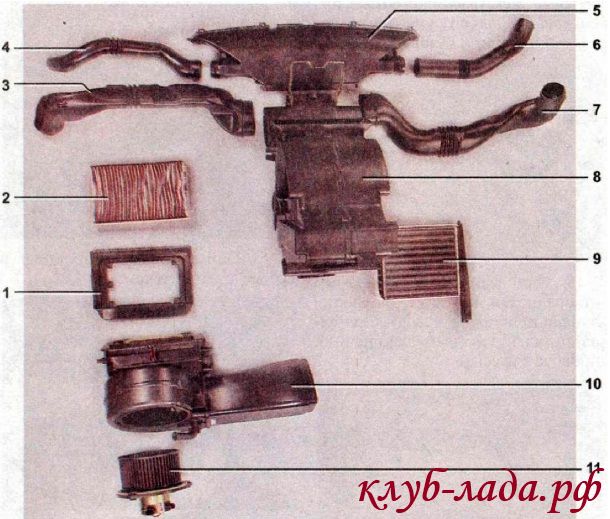

Детали отопителя: 1 — корпус фильтра системы вентиляции и отопления салона; 2 — фильтрующий элемент; 3, 4, 5, 6, 7 — воздуховоды; 8 — кожух радиатора и воздухораспределителя отопителя; 9 — радиатор отопителя; 10 — кожух электровентилятора отопителя; 11 — электровентилятор отопителя

Элемент системы вентиляции и отопления:

  • электродвигатель в сборе с крыльчаткой 1118-8118020-01
  • выключатель электровентилятора 1118-3709608

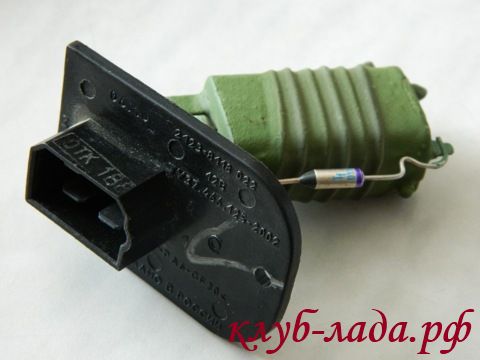

  • дополнительный резистор отопителя 2123-8118022

Вентилятор отопителя (печки)

Дополнительный резистор отопителя

Фильтр салона

Радиатор отопителя (печки)

Распределение воздуха по салону можно регулировать вращением ручки управления заслонками распределения воздушных потоков, а также поворотом заслонок и направляющих лопастей вентиляционных решеток панели приборов.

Вентиляция салона ЛАДА Калина

Вытяжные дефлекторы встроены в панели кузова под задним бампером. Обогрев салона осуществляется отопителем, установленным под панелью приборов.

1 — воздуховоды подачи воздуха пассажиров на заднем сиденье. 2 — боковые сопла подачи воздуха водителю и пассажиру на переднем о или на стекла передних дверей. Нагнетание потока воздуха регулируют решетки (в вертикальном напрвлении и створки в горизонтальном направлении. 3 — сопла обдува стекол. 4 — сопла обдува ветрового стекла. 5 — верхнее сопло подачи воздуха. 6 — центральные сопла подачи в салон.

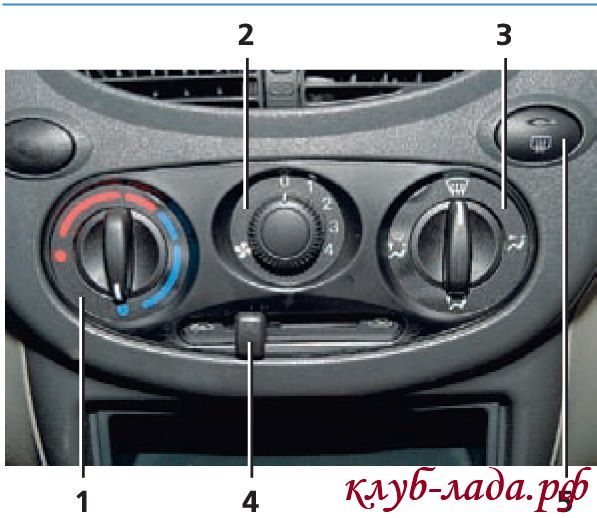

Блок управления системой вентиляции и отопления ЛАДА Калина

1 — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4- рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Читать еще:  Лада приора заводится и глохнет причины

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха -вправо, в синий сектор.

Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке для исключения попадания в салон отработавших газов. Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия.

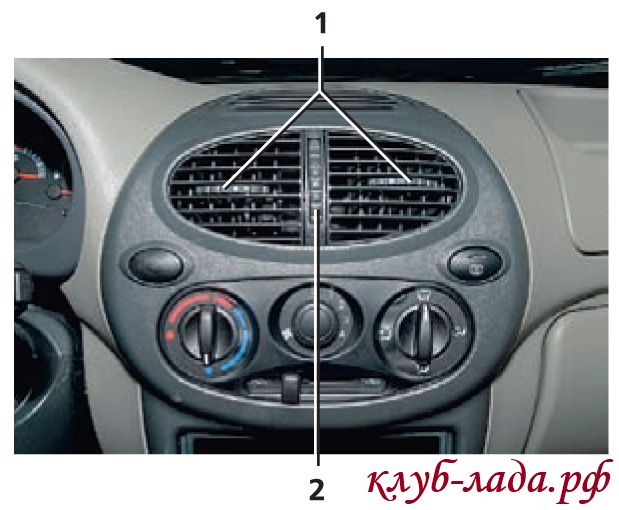

Центральные дефлекторы системы вентиляции и отопления:
1 — маховичок регулировки направления воздушного потока влево-вправо; 2 — маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается)

Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора. Практически так же регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления (маховичок регулировки интенсивности потока поворачивается влево-вправо).

Устройство печки Лада Калина

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

  1. Тяга привода заслонки рециркуляции.
  2. Тяга привода заслонки обогрева ветрового стекла.
  3. Тяга привода заслонки обогрева ног.

Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции — это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

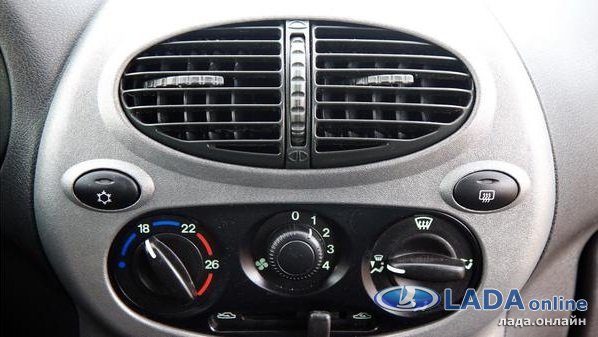

Климат-контроль Лада Калина Люкс

Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

Вентиляция салона Лада Калина

Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

Устройство печки автомобиля Лада Калина и ее типичные неисправности

Воздушная печка Лада Калина считается одной из лучших по показателям тепла в семействе ВАЗ, но далеко не самой надежной в эксплуатации. Проблемы начинаются чуть ли не в автосалоне, о чем говорят многие автомобилисты. Но большая часть проблем вполне решаема, и часто даже без привлечения специалистов автосервиса.

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Читать еще:  Гул коробки лада гранта

Перечень наиболее часто встречающихся неисправностей выглядит так:

  • протекает радиатор отопителя;
  • заклинивает или не до конца открывается заслонка печки;
  • выход из строя вентилятора или блока управления;
  • поломка моторедуктора;
  • пришел в негодность датчик температуры или резистор отопителя;
  • засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

На Ладе Калине с климат-контролем поворотом заслонок управляет моторедуктор по команде электронного блока. Последний получает сигналы от датчика температуры, находящегося в салоне автомобиля, и соответствующим образом реагирует на изменения микроклимата. Контроллер взаимодействует как с отопителем, так и с кондиционером.

Диагностика и устранение проблем

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Несколько дешевле обойдется установка нового датчика температуры, моторедуктора или резистора отопителя Калины. Причем неисправность еще надо верно диагностировать, что бывает довольно сложно. Сгоревший резистор выявляется легко — вентилятор работает только на максимальной скорости.

Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

Сложнее обнаружить, насколько хорошо функционирует механический регулятор печки. Для этого нужно до него добраться, разобрав часть передней панели. Таким же образом выясняется исправность работы воздушных заслонок.

Для проведения диагностики поиск проблем лучше начать с наиболее доступных элементов, а уж потом приступать к разборке.

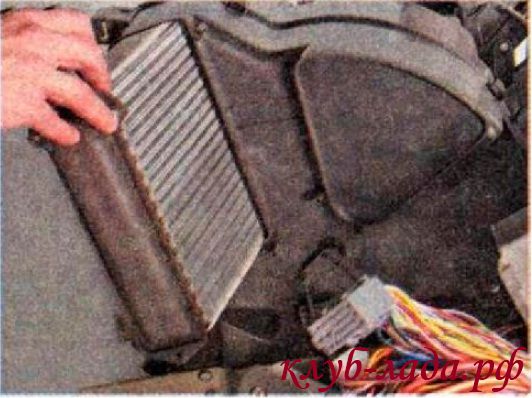

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

  1. Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
  2. Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
  3. Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
  4. Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
  5. Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Выполняя операцию, стоит перенести в другое место контроллер, находящийся прямо под печкой. Капающий из нее антифриз может вывести чувствительную электронику из строя. Также при снятом радиаторе легко поменять неисправный кран отопителя или моторедуктор, потому что к ним откроется доступ. Редуктор представляет собой единый блок с датчиком положения заслонки и меняется тоже целиком.

Замена вентилятора

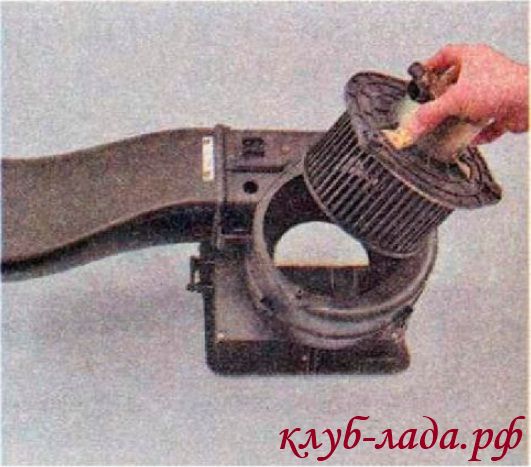

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

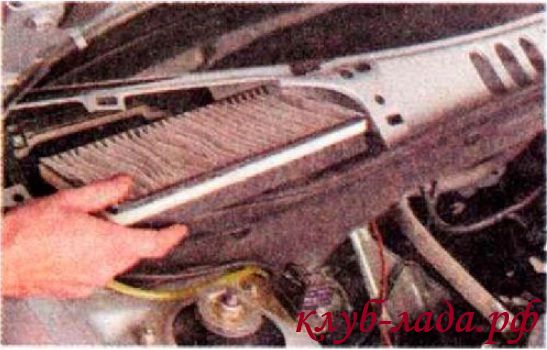

  1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
  2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
  3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
  4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
  5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

В основном устранение неисправностей печки Калины — это работа несложная, но очень трудоемкая. Чтобы поменять мелкую деталь, нужно потратить время на разборку, чтобы до нее добраться.
