Штатная магнитола Опель Астра H может быть нескольких видов. О том, какие это модели, а также как установить магнитолу и устранить различные неполадки, – читаем ниже.

Общие сведения

Приобретая автомобиль, нужно быть готовым к тому, что некоторые комплектующие могут прийтись не по вкусу и их придется заменить. Иногда возникает такая необходимость, потому что возникли неполадки. О том, какие неполадки могут произойти и как их устранить, узнаем из материала ниже.

Перестановка и замена панелек Cd30 и Cd30 mp3, настраиваем и улучшаем звук и музыку

Разборка и снятие центральной консоли Opel astra J GTC 2011-2015 г.в. Ч 1 madcat customs

Подробное руководство по снятию лицевой панели магнитолы CD30MP3 на Opel Astra H, Zafira B, Corsa D

Возможные сбои и неисправности в работе штатной магнитолы

Мультимедиа начинает «капризничать»: включаться через раз, внезапно выключаться. Конечно, если в это время машина на гарантии, лучше обратиться в автосервис, чтобы профессионалы разобрались с неполадками. А если срок давно прошел, можно решить ситуацию без постороннего вмешательства.

Для устранения этого нужно проделать следующие манипуляции:

1. Отсоединить все контакты и изъять магнитолу из приборной панели.
2. Отсоединить панель со стороны разъемов и проверить, не окислены ли провода.
3. Если произошло окисление, провода необходимо зачистить и подогнуть.
4. Вернуть конструкцию на место, произвести настройку

В случае, если не работают кнопки магнитолы, возможно, между ними нужно обработать пространство и затянуть шлейфы. Делается это также, как в предыдущем варианте. Протирать детали нужно очень аккуратно.

Магнитола CD30 MP3

Если возникли проблемы со звуком, то есть в целом магнитола работает, дисплей горит, кнопки функционируют и даже включаются песни, но колонки молчат, можно попробовать сменить усилитель. Если решение не помогло, выход лишь один – обратиться в ремонт аудио и видеотехники.

Параметры выбора штатного головного устройства

Выбирать стереосистему необходимо в соответствии с маркой и моделью автомобиля.

Для Опель Астра H в приоритете есть такие штатные автомагнитолы:

1. CD30 и CD30 MP3. Этот вид штатной автомагнитолы выполнен с использованием новейших функций. Магнитола имеет шесть записываемых вручную и шесть записываемых в память устройства каналов. Имеется даже привод для дисков, поэтому возможность прослушивания музыкальных композиций увеличивается. Кроме прочего, можно также воспользоваться функцией подключения телефона к автомагнитоле.
2. CDC40 Opera. Здесь увеличено количество кнопок до 9 в отличие от предыдущих моделей. Так же увеличены возможности. Например, появилась дополнительная кнопка «Sound». Относительно других различий можно отметить улучшение звука по сравнению с прежними вариантами.

Салон автомобиля Опель

Руководство по установке

Автомагнитолу устанавливать изначально нужно правильно и без ошибок. Это несложный процесс, разобраться в нем не так трудно. Однако ошибки могут привести к гибели автомагнитолы, или даже замыканию. Устанавливать автомагнитолу нужно ориентируясь на инструкцию, предоставленную вместе с техникой. У каждой модели маркировка, наличие проводов и разъемов могут отличаться.

Схема действий незамысловата:

1. Необходимо вмонтировать коробку автомагнитолы в штатное гнездо в приборной панели.
2. Подсоединить все провода при помощи разъема ISO. Колодку с контактами от магнитолы нужно подключить в соответствующий разъем в автомобиле.
3. Типичная схема подключения устройства подразумевает, что с левой стороны разъем ISO отвечает за питание, а также управление стереосистемой. Правая — за подключение к системе динамиков.
4. В колодке проводов есть три провода, которые отвечают за питание: желтый, красный, черный. Желтый — это основной провод питания. Красный контролирует включение устройства от замка зажигания автомобиля. Черный проводок необходимо подсоединить к минусовой клемме аккумулятора.
5. В инструкции также можно увидеть рекомендации по подключении проводов динамиков и специальных проводов, отвечающих за отдельные функции.

Автомагнитола на Опель

Цена вопроса

Благодаря фотографиям можно увидеть внешность штатных магнитол , а также сравнить цену , чтобы иметь представление о том , какое устройство выгоднее приобрести .

Видео «Штатная автомагнитола Android 4 Opel Astra H»

От автора Redpower Evgeny можно узнать больше о штатной магнитоле для автомобиля Опель Астра H.

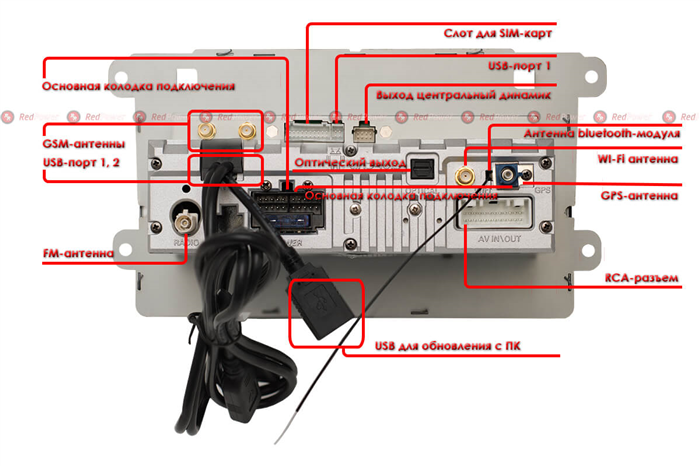

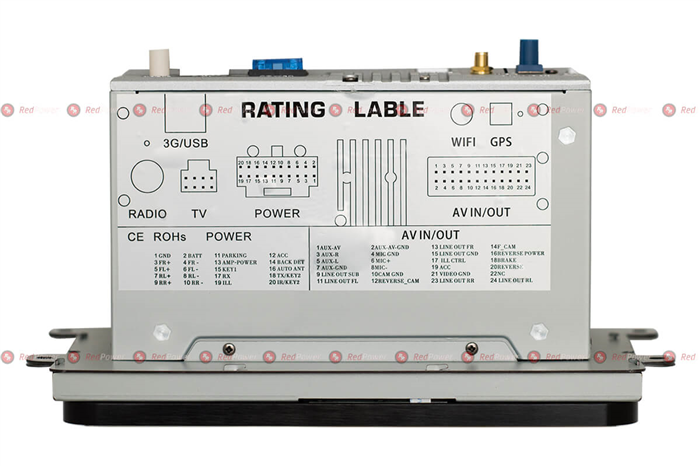

Как разобрать евро фишку магнитолы (ISO) и её распиновка

Извините, в настоящее время нет доступных опросов.

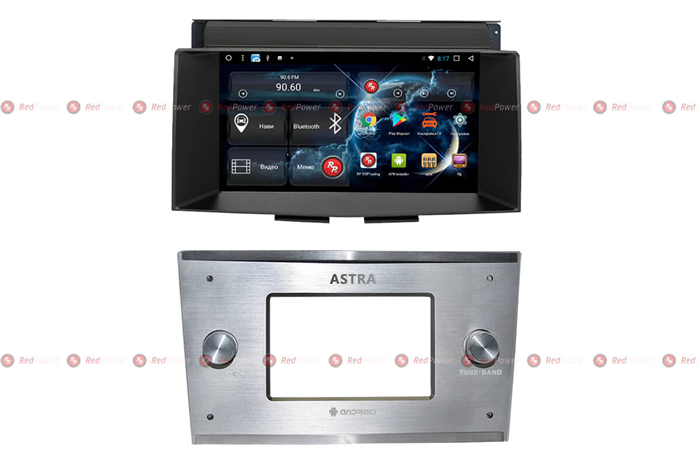

Магнитола для Opel Astra H RedPower 51219 IPS DSP Цвет серый ANDROID 8+

Краткое описание:

• Магнитола 7” для Astra H; разрешение 1024*600 IPS;
• Android 8,1; Процессор Spreadtrum SC9853i Intel;
• Память 4Gb/64Gb;
• Встроенный модем 4G;
• Новый Bluetooth модуль с качественным звуком Aptx;
• Звуковой процессор DSP 6 каналов.

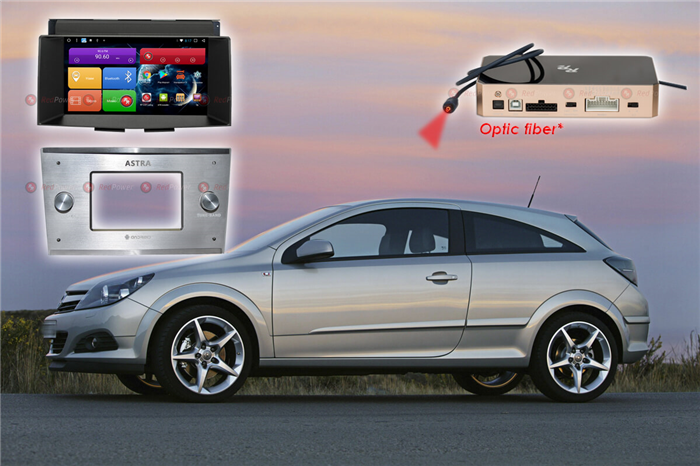

Чем выделяется Redpower 510 серии Hi-Fi sound & multimedia system от других?

• Основное преимущество: возможность построить качественную аудиосистему в Вашем автомобиле простым способом. Без разрезов колодки, протяжки проводов и установки усилителей, без шума, без фона и т.д.

Подходит на автомобили:

• Opel Astra H;
• Рекомендуется посмотреть видеоурок по установке на нашем канале Youtube (выше – в разделе “обзор товара”)!
• Лучшее решение на рынке т.к. экран находится сверху и сохраняется штатный БК 100%.

Общие характеристики:

• Операционная система: Android 8+;
• Процессор: 8 ядер 1.8G 64 бита Spreadtrum SC9853i Intel 14 nm Airmont;
• Оперативная память 4Gb, LPDDR3;
• Встроенная память 64Gb;
• GPS + Глонасс навигационный модуль и антенна;
• 3 USB порта для Flash накопителей. Поддержка HDD до 1 Tb (NTFS формат);
• Поддержка iPhone музыки по USB кабелю с подзарядкой;
• Простое и правильное подключение центрального динамика звука;
• Новый DSP процессор на 6 каналов;

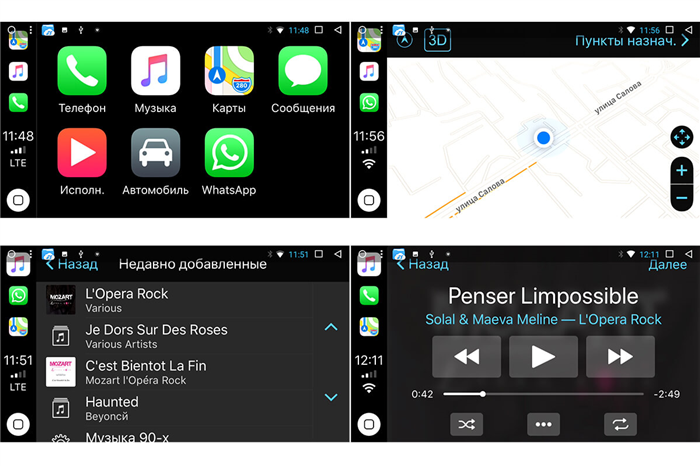

• Поддержка CarPlay (лицензия приобретается отдельно. Как активировать лицензию );
• Режим Super Sleep mode до 3х суток (Быстрое включение 1.5 секунды). Потребление в режиме сна всего 0,05 mA.

Дисплей:

• Экран 7 дюймов с HD разрешением 1024*600.
• Настоящая IPS матрица с натуральными цветами и без искажений. Широкие углы обзора и высокая яркость;
• Емкостной морозостойкий мульти тачскрин , очень красиво выглядит.

Аудио:

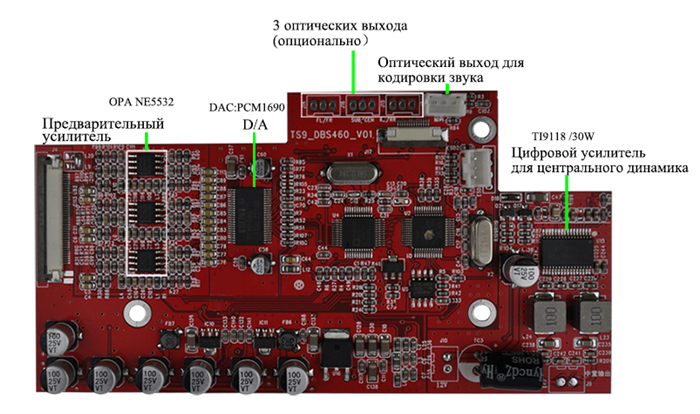

• RCA выходы нового поколения. Сигнал снимается с оптического канала и преобразуется в аналоговый через D/A ЦАП. Отсутствие фона на линейных выходах. Отсутствие наводок! Данное улучшение будет полезно как для подключения штатных оригинальных усилителей, так и для построения аудиосистем по RCA подключению (колокольчиками);
• Теперь Вы можете использовать оптический выход как с обработкой встроенного процессора, так и без обработки. Переключатель находится в приложении DSP;
• Усилитель с процессором RP DSP 5.1 или усилитель с процесcором RP DSP10подключаются по оптике и использует шину I2S для снятия аудиосигнала (*опционально);
• При подключении сторонних процессоров по оптике звук может регулироваться с кнопок руля авто или автомагнитолы (переключатель в приложении RP DSP);
• Усилитель TDA 7850 (MOSFET, HI-FI) до 4*45 Вт при питающем напряжении 17,5В – лучший из встроенных усилителей звука. Аналоговое звучание. Не путать с бюджетным TDA 7851L;
• Поддержка акустики 2 Oм и 4 Ом;
• Линейный раздельный регулируемый выход на cабвуфер с DSP процессора. Временные задержки, фильтры среза и 5 полосный эквалайзер;
• Силовой выход на центральный динамик до 30Вт. Качественный центральный динамик. Временные задержки, фильтры среза и 5 полосный эквалайзер;
• Временные задержки для выравнивания звуковой картины поканально 6 каналов;
• 10 полосный эквалайзер поканально 4 канала;
• Фильтры среза ВЧ и НЧ поканально 6 каналов;
• Раздельная регулировка громкости поканально 6 каналов;
• AUX (1 видеовход и 2 линейных аудиовхода);
• Поддержка музыки с IPHONE с подзарядкой по USB кабелю ;
• Тактовая частота оптического выхода 96 kHz ;
• Bluetooth Кодек aptX .

​

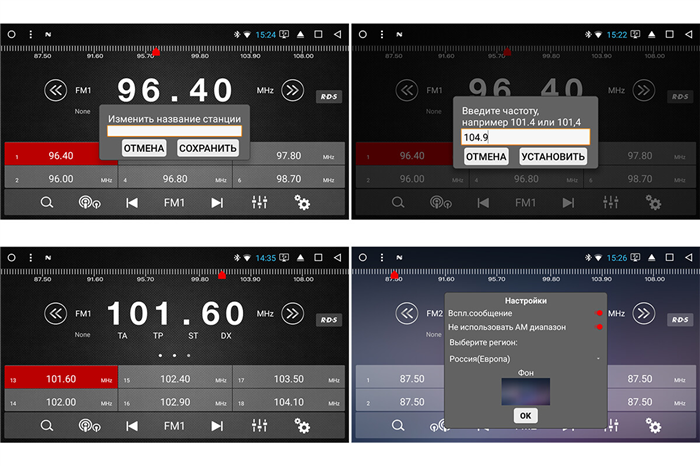

Радио:

• Радио модуль “HD Radio NXP 6686” (уверенный прием даже при слабом сигнале);
• FM 87.5-108Mhz 36 ячеек для записи любимых станций в память;
• AM 522-1161Khz 18 ячеек для записи любимых станций в память;
• Возможность редактирования названия станций (предварительно нужно запустить AS (автомат. поиск);
• RDS​;
• Возможность ввода частоты вручную.

Видео:

• 1 видеовход под камеру заднего вида: 720P;
• 1 видеовход под камеру переднего обзора: 720P. В настройках ГУ можно выставить автоматическое включение камеры переднего вида после выключения задней камеры на 5,10 и 15 секунд;
• AUX видеовход для внешнего источника видеосигнала в т.ч. видеорегистратор с AV выходом ;
• Возможно использование DVD USB привода совместимого с Android;
• Подключение цифрового ТВ тюнера Redpower DT9 на 4 ТВ антенны. Формат DVB-T2 с сенсорным управлением.

Интернет:

• Встроенный модуль Wi-Fi с выносной антенной (Вы можете использовать ваш смартфон, как точку доступа);
• Встроенный 3G/4G модем с выносным SIM держателем ;
• Выносные GSM антенны в комплекте (2 шт.) Для установки в лучшее место приема сигнала (например, боковая стойка).

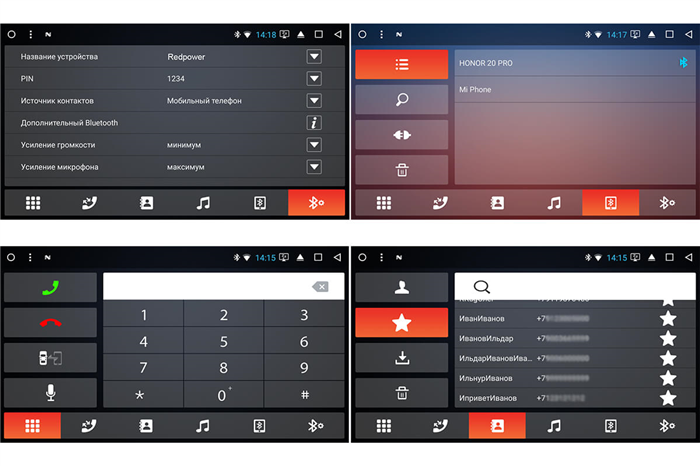

Bluetooth: ​

Два модуля Bluetooth: Qualcomm Версия 5,1 с кодеком aptX+ Intel для передачи данных (OBD, TPMS и тд)

• Новый кодек APTX – кодек позволяет смартфону или другому устройству транслировать звук в качестве, приближённому к CD ;
• Раздельная регулировка усиления микрофона; (Настройте микрофон под свой автомобиль) ;
• Раздельная регулировка громкости в режиме разговора ;
• Bluetooth Data для передачи данных. До 8 соединений одновременно. (OBD+TPMS+телефон могут работать одновременно с устройством);
• Bluetooth OBD и TPMS. Автомагнитола может работать с двумя и более каналами передачи данных одновременно через Bluetooth. (Необходима покупка соответствующих устройств и ПО для OS Android);

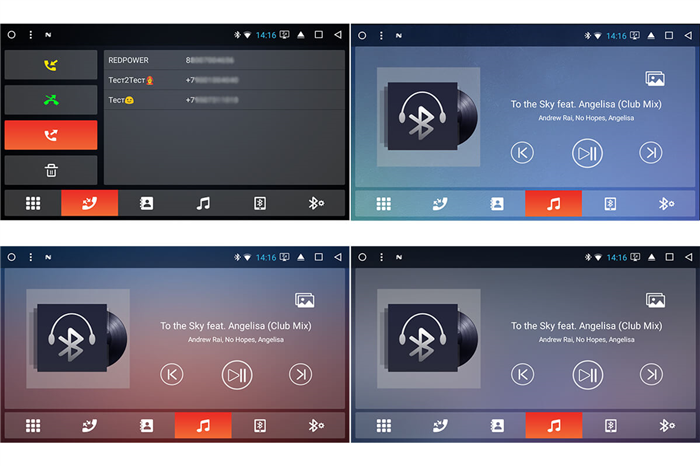

• Отображение mp3 тегов на экране автомагнитолы (A2DP);
• Выносная Bluetooth антенна для лучшего приема;
• Встроенный микрофон используется для голосового управления в системе Android ;
• Выносной микрофон используется для громкой связи ;

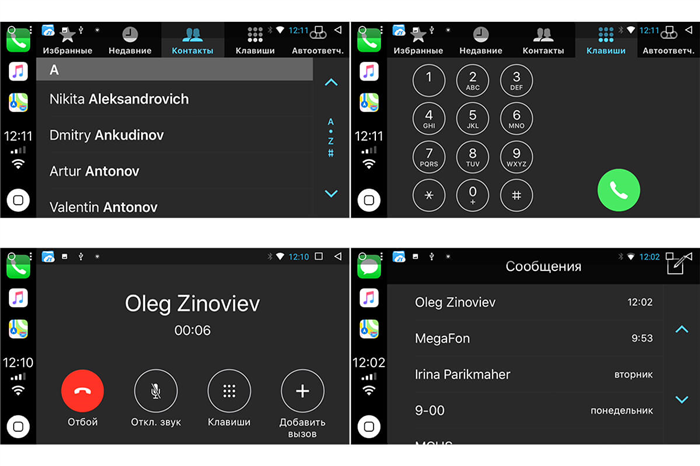

• Список вызовов, контакты, избранные контакты, быстрый набор.

Управление:

• Управление с сенсорного экрана;
• Управление кнопками на руле. На каждую кнопку можно запрограммировать до трех функций (доступно в том случае, если кнопки на руле программируются резистивным способом, т.е. управление не по can шине);
• Возможность обучения кнопок управления сенсорной панели (по 1 функции) ;
• Обучение кнопок, работающих по кан шине (опционально).

Подсветка кнопок:

Остальная информация:

• Голосовой поиск работает в браузере, а также в других программах, для которых предусмотрена данная функция;
• Русская телефонная книга. Корректный поиск номера и отображение. Поддержка сторонних звонилок из Google Play. Синхронизация контактов google;
• Поиск контактов быстрый удобный, независимый от регистра набора;
• Есть возможность подключения видеорегистратора (Wi-Fi регистратор или видеорегистратор с видеовыходом);
• Google Play.

Гарантия:

• Гарантия на продукцию 12 месяцев со дня продажи при наличии правильно заполненного гарантийного талона;
• Послегарантийное обслуживание.

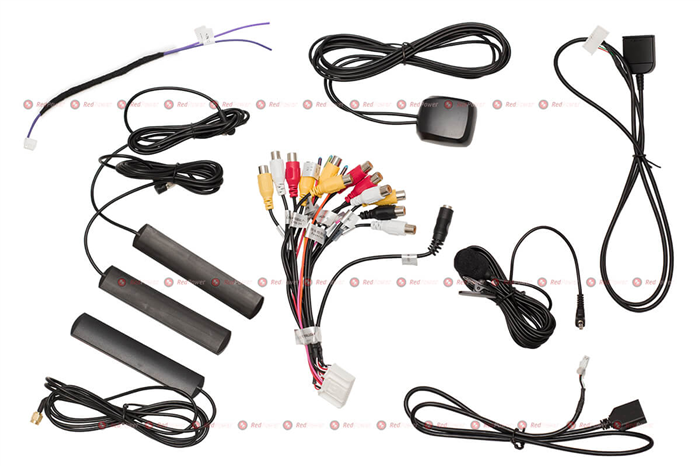

Комплект поставки:

• Головное устройство Opel Astra H ;
• Колодки проводов для Опель Астра АШ ;
• GPS антенна;
• 4G/3G антенны ;
• Внешняя Wi-Fi антенна;
• Выносной SIM держатель ;
• Инструкция Redpower по использованию с гарантийным талоном на последней странице;

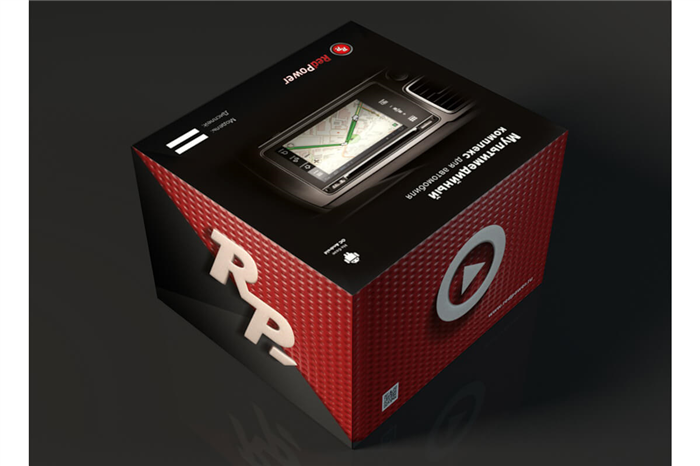

• Оригинальная брендовая упаковка;
• Навигационные программы клиент закачивает с Google Play самостоятельно (Yandex, Ситигид, Навител и т. д.);
• Лицензия Навител / Ситигид при необходимости приобретается отдельно.

Варианты построения автозвука в автомобиле:

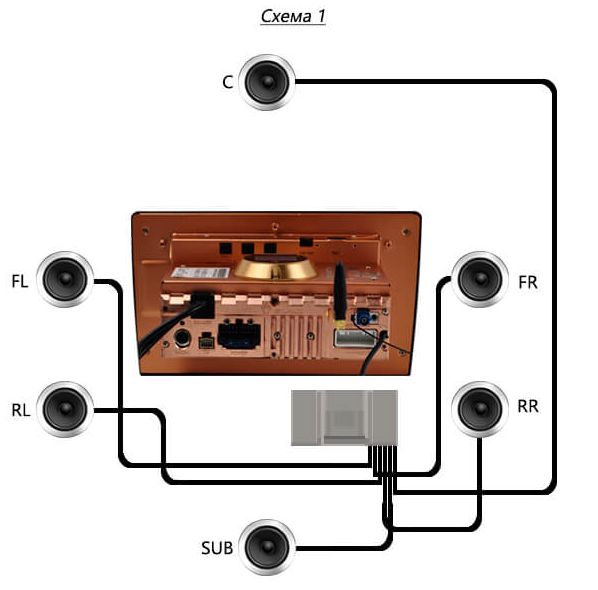

Схема 1– Дополнительно к 4 динамикам ставим активный Сабвуфер и центральный динамик. С помощью DSP настроек и центрального динамика “поднимаем звук с пола”.

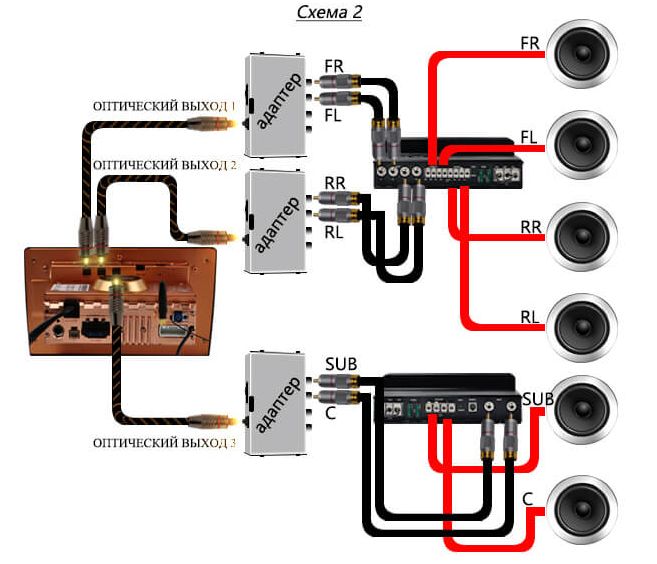

Схема 2 – Вы хотите подключить аналоговые усилители с помощью RCA кабеля (колокольчики). Для избежания наводок и шумов можно “пройти” салон автомобиля до усилителя. Звук будет чище. Также вы можете сэкономить. Хороший RCA кабель стоит около 4т.р. Оптический стоит 1000 руб. В данном варианте потребуется ЦАП оптика/аналог преобразователь (адаптер) либо усилитель с оптическим входом.

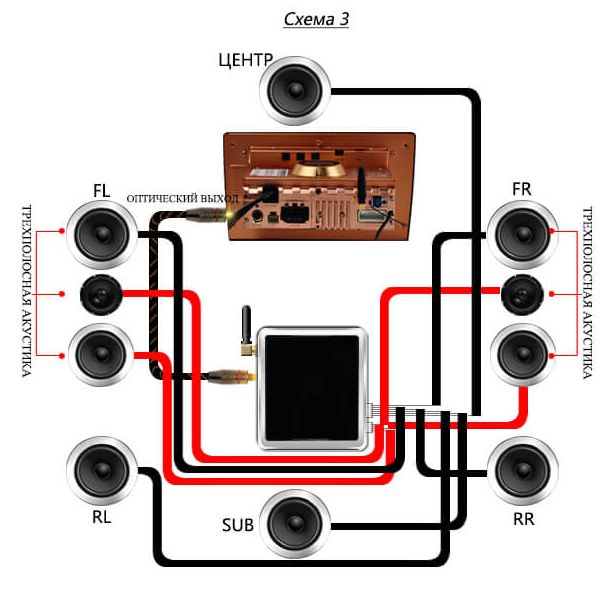

Схема 3 – Вы приобрели внешний звуковой процессор DSP и построили на его базе звук в автомобиле.

• Вы можете использовать процессоры Redpower который управляются с автомагнитолы по USB через приложение android. На него будет приходить “чистый оптический сигнал”
• Сторонние процессоры с частотой 96kHz. Громкость будет управляться с кнопок на руле при обработанной оптике встроенным DSP и не будет при “чистой”. Переключатель вкл/выкл встроенного DSP находится в приложении DSP/ меню

Схема 4 – Является доработанным вариантом схема 3., но с процессора звук заводится на динамики через усилители.

Замена магнитолы опель астра h: рассмотрим развернуто

Штатная магнитола Опель Астра H может быть нескольких видов. О том, какие это модели, а также как установить магнитолу и устранить различные неполадки, – читаем ниже.

Общие сведения

Приобретая автомобиль, нужно быть готовым к тому, что некоторые комплектующие могут прийтись не по вкусу и их придется заменить. Иногда возникает такая необходимость, потому что возникли неполадки. О том, какие неполадки могут произойти и как их устранить, узнаем из материала ниже.

Перестановка и замена панелек Cd30 и Cd30 mp3, настраиваем и улучшаем звук и музыку

Разборка и снятие центральной консоли Opel astra J GTC 2011-2015 г.в. Ч 1 madcat customs

Подробное руководство по снятию лицевой панели магнитолы CD30MP3 на Opel Astra H, Zafira B, Corsa D

Возможные сбои и неисправности в работе штатной магнитолы

Мультимедиа начинает «капризничать»: включаться через раз, внезапно выключаться. Конечно, если в это время машина на гарантии, лучше обратиться в автосервис, чтобы профессионалы разобрались с неполадками. А если срок давно прошел, можно решить ситуацию без постороннего вмешательства.

Для устранения этого нужно проделать следующие манипуляции:

1. Отсоединить все контакты и изъять магнитолу из приборной панели.
2. Отсоединить панель со стороны разъемов и проверить, не окислены ли провода.
3. Если произошло окисление, провода необходимо зачистить и подогнуть.
4. Вернуть конструкцию на место, произвести настройку

В случае, если не работают кнопки магнитолы, возможно, между ними нужно обработать пространство и затянуть шлейфы. Делается это также, как в предыдущем варианте. Протирать детали нужно очень аккуратно.

Магнитола CD30 MP3

Если возникли проблемы со звуком, то есть в целом магнитола работает, дисплей горит, кнопки функционируют и даже включаются песни, но колонки молчат, можно попробовать сменить усилитель. Если решение не помогло, выход лишь один – обратиться в ремонт аудио и видеотехники.

Параметры выбора штатного головного устройства

Выбирать стереосистему необходимо в соответствии с маркой и моделью автомобиля.

Для Опель Астра H в приоритете есть такие штатные автомагнитолы:

1. CD30 и CD30 MP3. Этот вид штатной автомагнитолы выполнен с использованием новейших функций. Магнитола имеет шесть записываемых вручную и шесть записываемых в память устройства каналов. Имеется даже привод для дисков, поэтому возможность прослушивания музыкальных композиций увеличивается. Кроме прочего, можно также воспользоваться функцией подключения телефона к автомагнитоле.
2. CDC40 Opera. Здесь увеличено количество кнопок до 9 в отличие от предыдущих моделей. Так же увеличены возможности. Например, появилась дополнительная кнопка «Sound». Относительно других различий можно отметить улучшение звука по сравнению с прежними вариантами.

Салон автомобиля Опель

Примечания к установке новой магнитолы

1. Провод АСС играет роль включения аудиосистемы. Как поменять термостат на опель астра н. Гофра на Опель астра h z18xer Avto Lavka 24 При напряжении 12 вольт на провод АСС – магнитола включается. После замены необходимо проверить, как работает бензонасос Опель Астра G на холостом ходу. Во многих автомобилях данный провод идет как основной в штатной магнитоле и можно просто его ставить в новые ГУ. Снятие фары Опель Корса Д и замена фишки на лампу Н7, часть 1 -. Замена термостата Астра Н (решено) — 1 ответ То есть при включении зажигания включалась бы и магнитола, при выключении – выключалась. Установка времени на Опель Астра универсал (решено) — 1 ответ КАК СНЯТЬ ЗАДНИЙ МОЛДИНГ БАГАЖНИКА И ОБШИВКУ НА ОПЕЛЬ АСТРА Н — Продолжительность: 1:. Но в автомобиле Opel Astra такого провода нет. Там основной аспект заключается в CAN шине. мужики помогите отказала печка опель астра н с коробкой изитроник где предохранитель и реле находится? В этом случае необходимо брать напряжение со всевозможных вспомогательных электронных предметов в автомобиле (прикуриватель, подсветки, аварийка и т.д.).

Замена Штатной Магнитолы Opel Astra h

KENWOOD KMM 102 В места Штатной в Opel Astra h правильно подсоединить провода +с -. С выходом AUX USB.

Инструкция по установке ГУ Opel Astra H Redpower 21219 монитор наверх, БК вниз

Разверни описание—————————- Серая

Тут стоит учесть один фактор. Как заменить лампу ближнего света на Опель Астра Для снятия и установки обшивки передней двери на автомобиле Опель Астра Н вам потребуются: отвертка с плоским лезвием и ключ TORX Т25. При подключении и питании магнитолы от аварийного сигнала стоит понимать, что в момент включения этой самой аварийки аудиосистема будет включаться и выключаться в такт.
