Съемник для снятия подшипников генератора

Съемник подшипников своими руками из подручных материалов.

Иногда требуется снять подшипник с вала, но съемника под рукой нет. Если большие подшипники еще можно попытаться сбить с вала, то с маленькими подшипниками такой прием не получиться. Например снять радиальные подшипники с вала электродрели. В этом случае поможет только съемник.

Простой съемник подшипников может сделать практически любой мастер. Главное, чтобы была возможность производить сварочные работы.

Необходимые материалы для изготовления съемника подшипников

  • В первую очередь понадобится металлическая труба. Диаметр трубы должен быть больше наружного диаметра подшипников, которые вы планируете снимать. Желательно чтобы стенка трубы была потолще.
  • Болт М10 с полной резьбой по длине и 2 гайки к нему.
  • Шайба плоская. Шайбу можно заменить куском листового металла с просверленным отверстием диаметром 11мм. В этом случае острые углы необходимо будет срезать болгаркой.
  • Листовая сталь.

Изготовление съемника

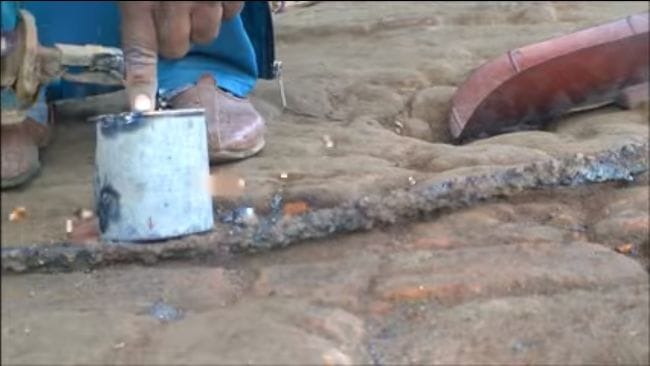

Отрезаем от трубы заготовку.

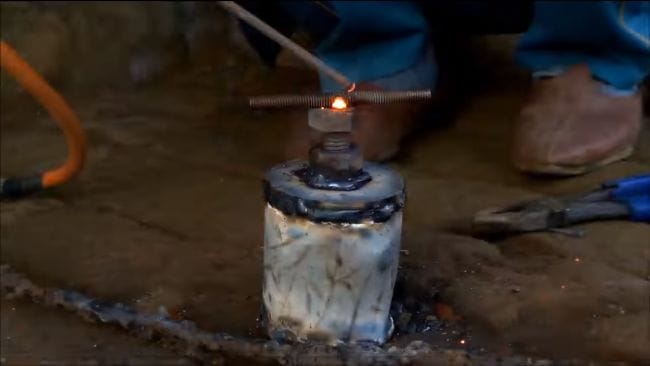

Теперь необходимо приварить две гайки к шайбе с двух сторон. Предварительно накручиваем одну гайку до упора на болт. Одеваем шайбу на болт и зажимаем шайбу второй гайкой. Вторую гайку следует накрутить от руки. Не нужно ее затягивать ключом. Если вы ее сильно затяните, то после приварки гаек болт может крутиться с трудом.

Перед сваркой необходимо защитить резьбу болта от сварки. Для этого можно густо смазать резьбу болта смазкой или надеть на болт подходящую по диаметру трубочку.

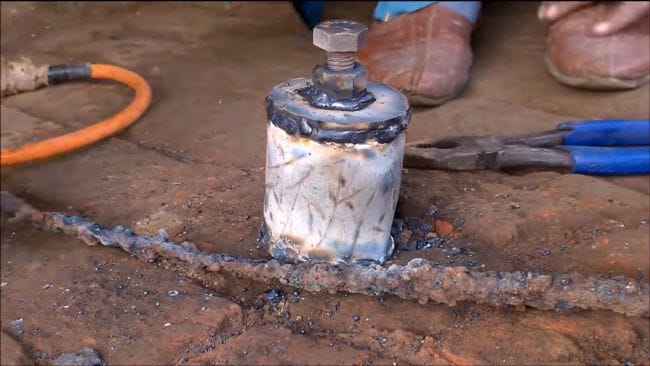

Привариваем шайбу к трубе.

Теперь необходимо сделать в трубе две прорези. Они должны быть выполнены таким образом, чтобы на трубе осталось две перемычки напротив друг друга. Ширина перемычек должна быть примерно 1см.

Кроме двух прорезей в трубе необходимо просверлить два отверстия. Данные отверстия будут выполнять роль смотровых окошек.

Корпус съемника для подшипников готов. Осталось отрезать два куска листовой стали, которые будут выполнять роль упоров для подшипника.

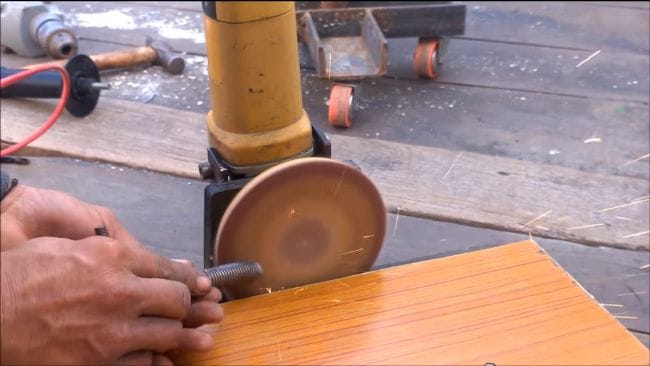

Теперь необходимо доработать болт. Чаше всего, диаметр вала с которого нужно снять подшипник, меньше, чем диаметр болта. Поэтому кончик болта необходимо заострить. Но здесь может возникнуть другая проблема. Самые распространенные болты изготавливают из стали 3. Это довольно мягкая и дешевая сталь. Если заострить кончик болта из такой мягкой стали, то он будет сгибаться в процессе съема подшипников. Но эту проблему можно решить.

Нужно просверлить внутри болта отверстие и вставить в него деталь из твердой стали или шарик от подшипника. Такой доработанный болт прослужит долго.

В качестве твердого прутка используем иглу от дизельной форсунки.

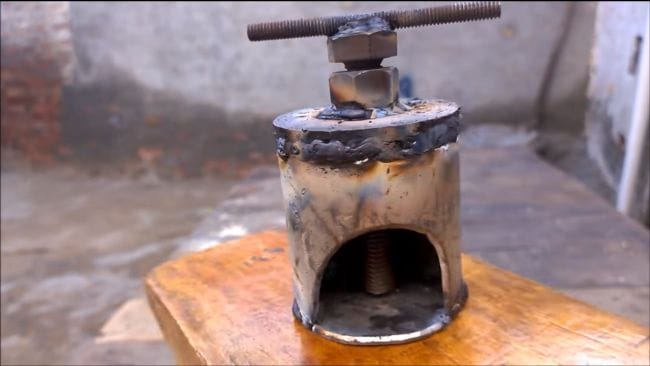

Теперь съемник подшипников готов. Осталось его испытать.

Одеваем вал с подшипником во внутрь корпуса съемника и поджимаем подшипник пластинами.

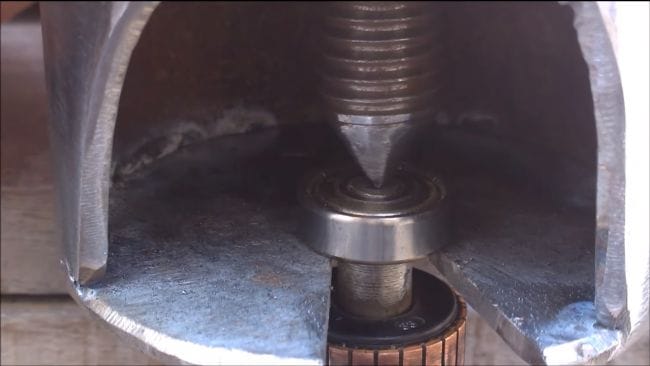

Закручиваем болт и смотрим через смотровое отверстие, чтобы кончик болта уперся в вал.

Как улучшить съемник для подшипников?

  • К корпусу съемника приварить два уголка. Таким образом съемник можно будет зажать в тисках, а не держать в руках.
  • В пластинках просверлить отверстия диаметром 11мм. После использования съемника следует закрутить болт до упора, чтобы он выглянул из трубы и одеть пластинки на болт. Затем закрутить гайку. Таким образом пластинки никогда не потеряются. Только нужно учесть, чтобы длина болта была больше длины трубы.
  • Две съемные пластинки соединить с третьей пластинкой шарнирным соединением, а ее в свою очередь приварить к корпусу съемника. Таким образом пластинки никогда не потеряются и будет удобнее их вставлять и удерживать в нужном положении.
  • Приварить к шляпке болта рукоятку.
Читать еще:  Уплотнительное кольцо винта качества

Видео: съемник подшипников своими руками.

Надежный простой съемник для подшипников своими руками

В этой инструкции вы узнаете, как сделать простой, мощный съемник, который будет всегда вас выручать в сложной ситуации. Для его сборки понадобится кусок толстостенной трубы и толстая стальная пластина. При желании вы сможете сделать себе несколько штук таких съемников для изделий различных размеров. Рассмотрим по порядку, как же сделать такое приспособление.

Материалы и инструменты, которые использовал автор:
Список материалов:
— толстостенная труба;
— толстая стальная пластина;
— болт и гайка (побольше);
— металлический стержень (из него делается ручка);
— краска.

Список инструментов:
— сварка ;
— болгарка (отрезной диск, металлическая щетка, а также шлифовальный диск);
— дрель с битами большого размера или сверлильный станок;
— токарный станок, отрезной станок (не обязательно).

Процесс изготовления съемника:

Шаг первый. Подготавливаем основную часть
В качестве основной части съемника выступает кусок стальной толстостенной трубы, он работает как рама. Если труба будет недостаточно прочной, а нагрузки большими. Ее запросто может согнуть. Толщина стенок трубы должна быть как минимум 3 мм.

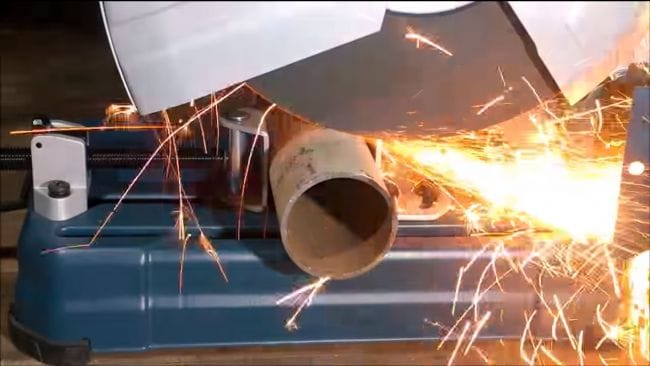

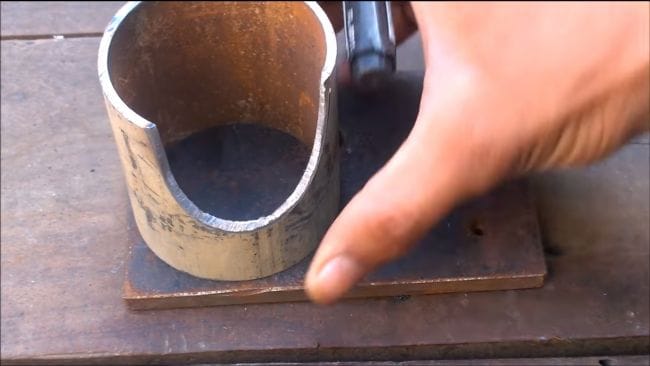

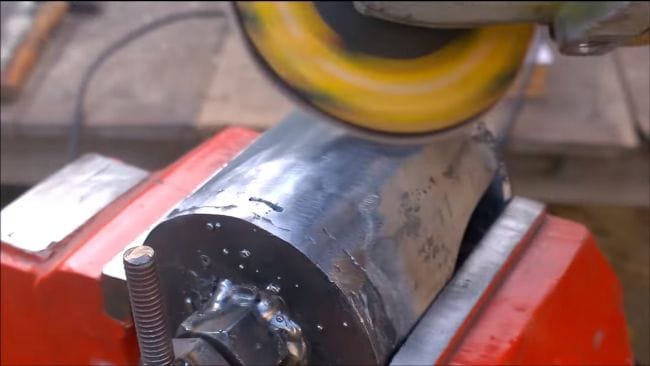

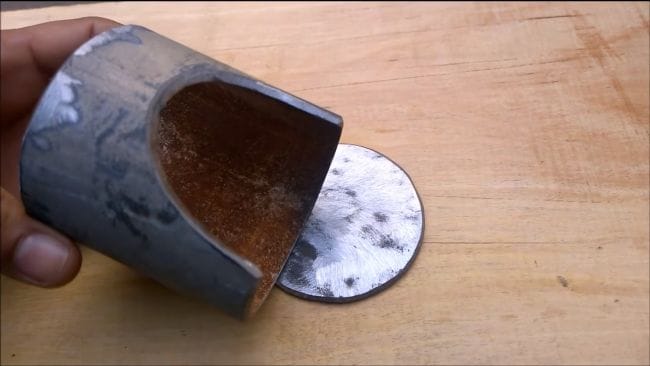

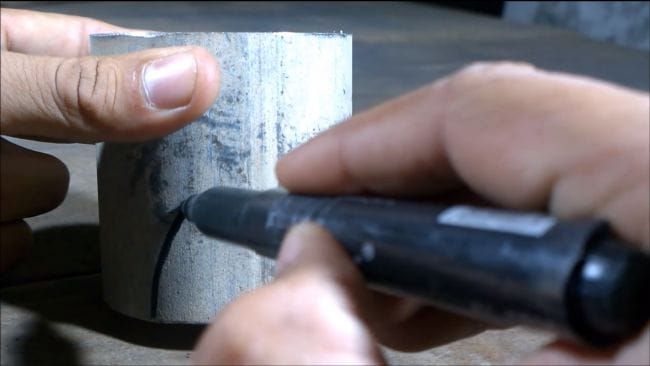

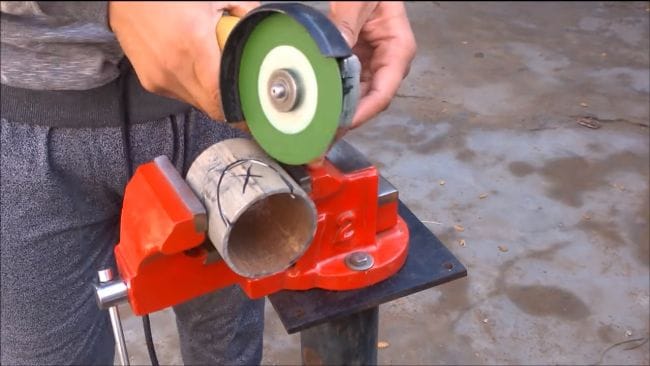

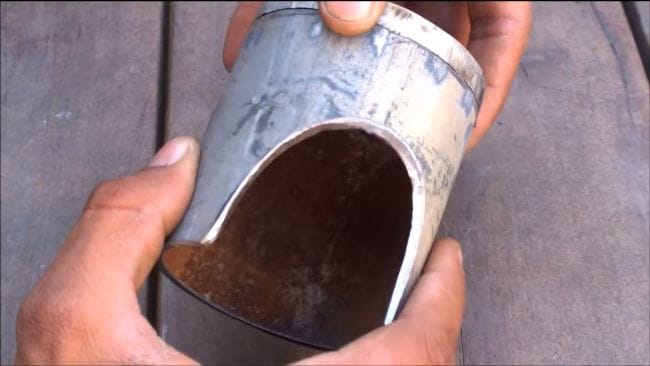

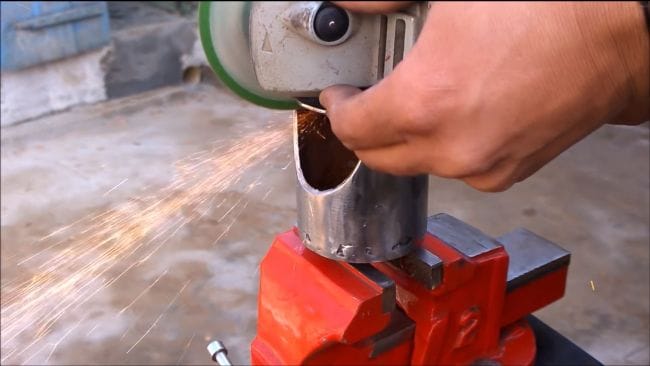

Отрезаем от трубы нужный кусок, автор использует для этого отрезной станок, но все можно сделать и болгаркой. Теперь начинается самое сложное, в трубе нужно вырезать окно. Это можно сделать при помощи болгарки, это долго, но вполне осуществимо.

Шаг второй. Изготавливаем верхнюю и нижнюю опоры

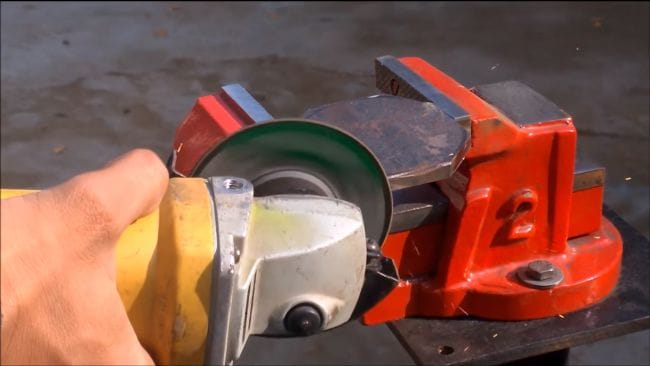

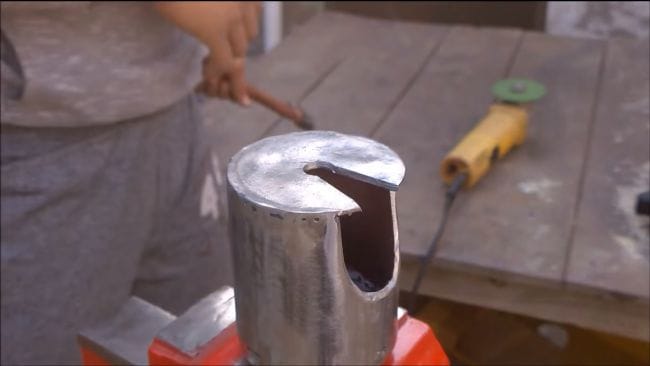

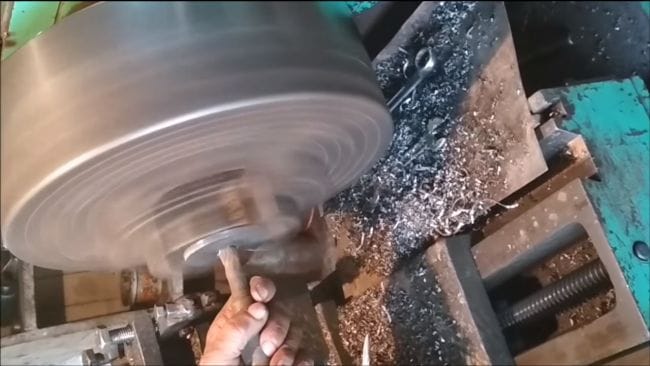

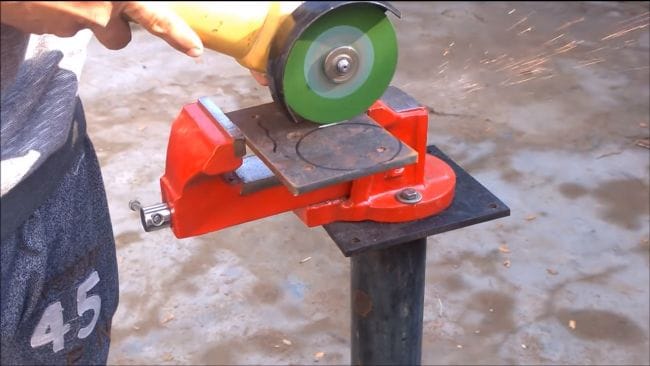

Для верхней опоры автор решил использовать максимально толстую листовую сталь. Вырезаем круг нужного диаметра. Автор для работы использует болгарку, сперва вырезаем «многоугольник», а потом с помощью шлифовального круга доводим его до идеала.

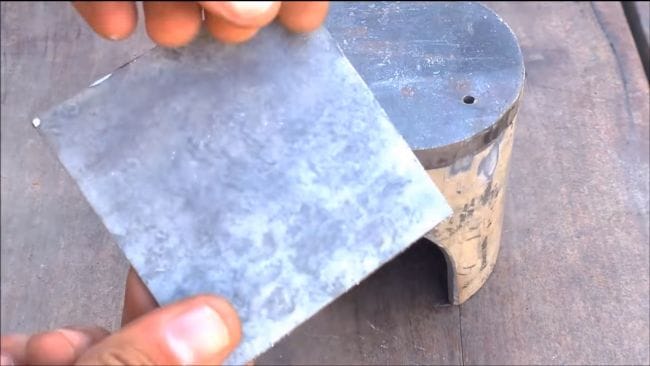

Аналогичным образом вырежьте и другой круг. Тут автор использовал сталь чуть тоньше, но лучше таким не рисковать, так как нагрузки на обе опоры примерно одинаковые.

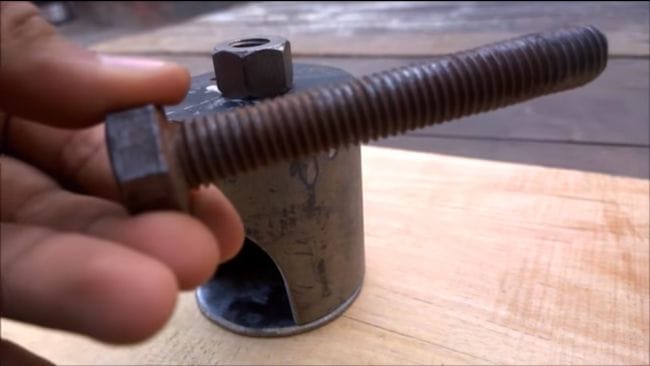

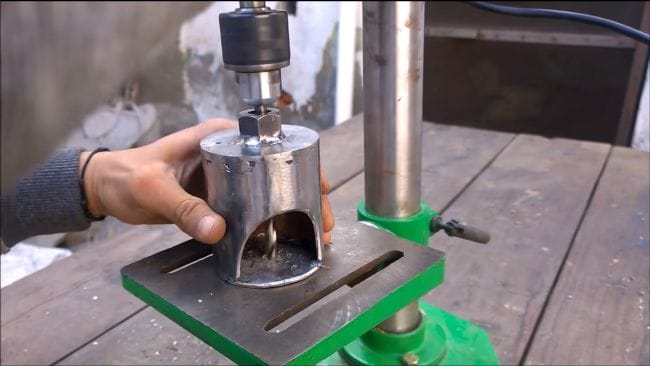

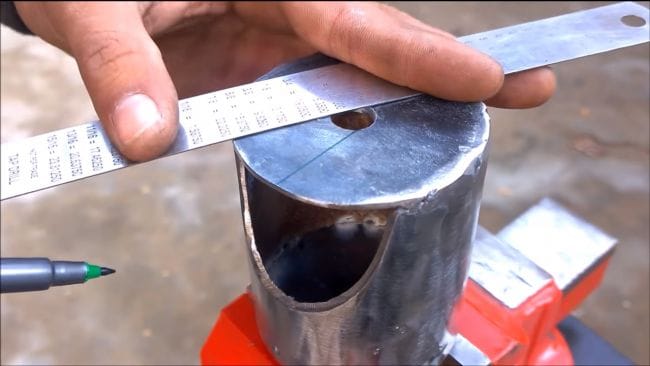

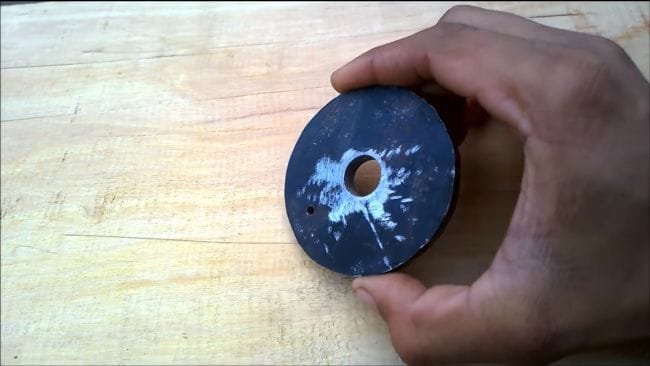

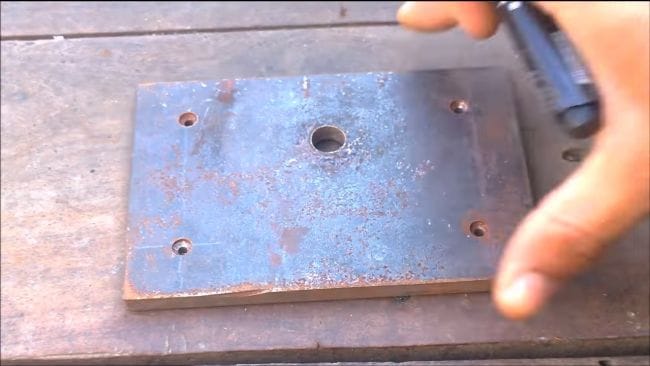

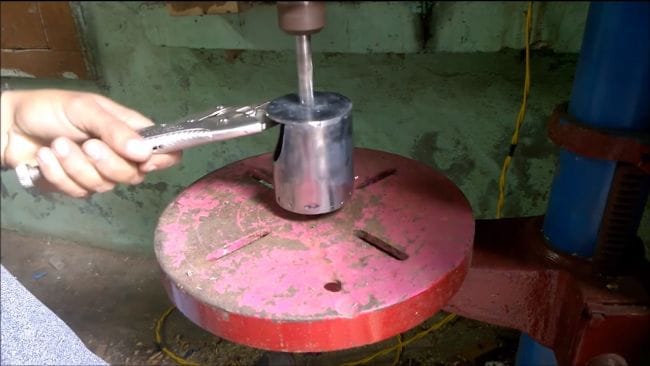

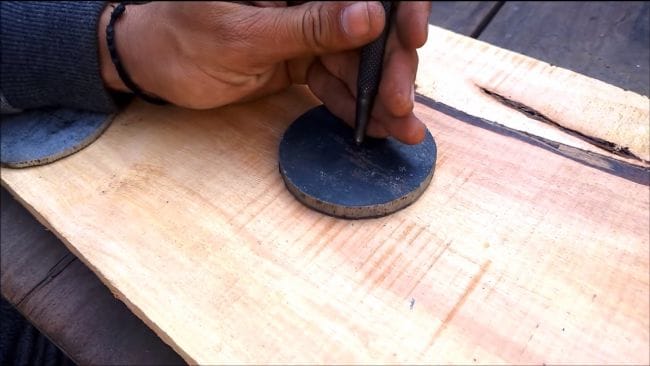

В завершении вам нужно доработать опоры. В верхней опоре нужно просверлить отверстие под болт. Сперва сверлим небольшое отверстие дрелью, а потом рассверливаем до нужного диаметра. Автор для этих целей использовал токарный станок.

Что касается нижней опоры, то в ней по центру тоже сверлим отверстие, по диаметру оно должно быть немного больше, чем диаметр осей, с которых вы думаете снимать подшипники. Потом вырежьте к этому отверстию фигуру в виде треугольника. Опоры готовы, идем дальше!

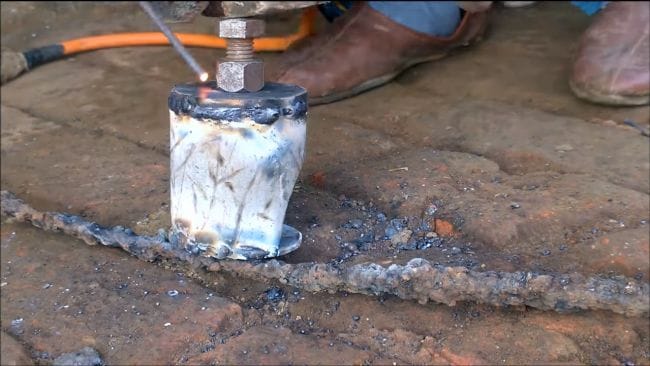

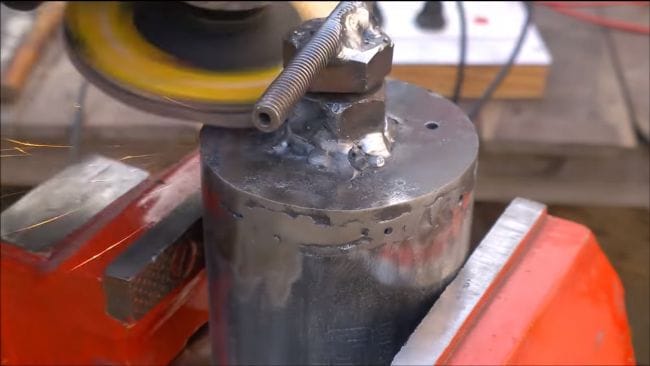

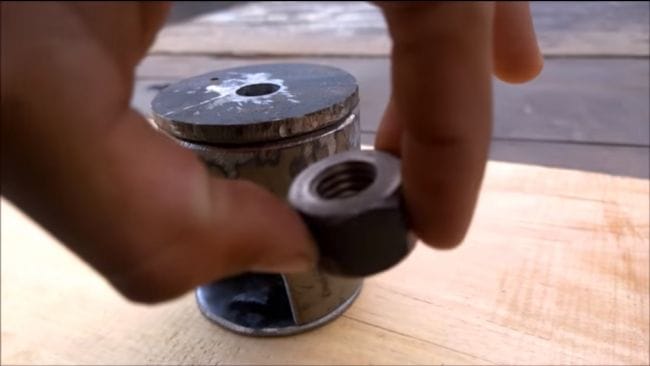

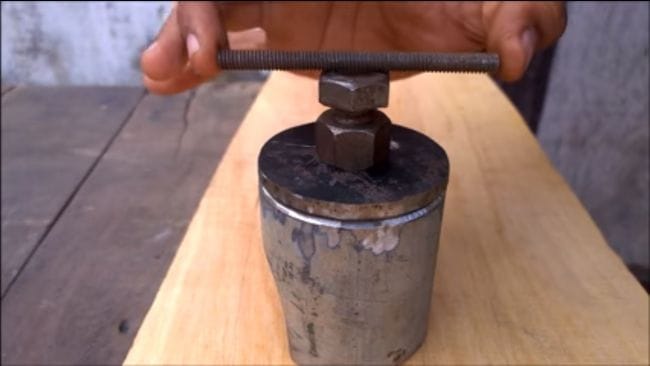

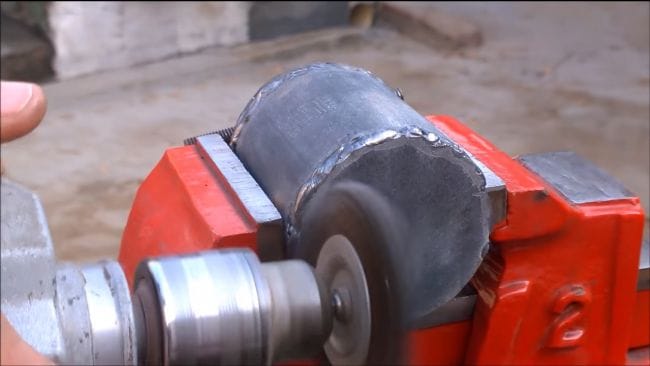

Приварив опоры, теперь нужно закрепить гайку. Заворачиваем в нее болт и вставляем в отверстие. Хорошенько привариваем гайку, но старайтесь не перегревать, так как металл может стать мягким. Автор крепит гайку сверху, но я рекомендовал бы ее крепить изнутри, так она будет опираться на опору, а сварочный шов на разрыв может оказаться не слишком надежным.

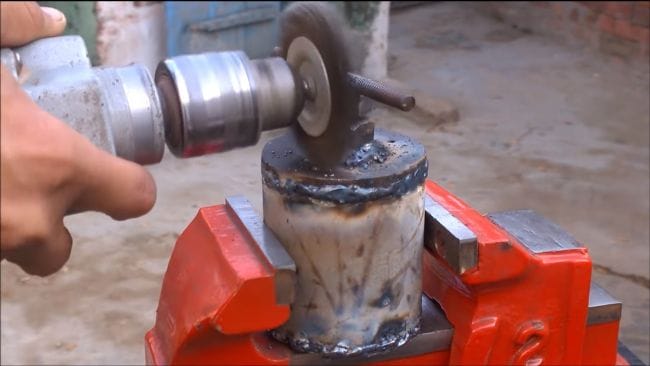

В завершении вам останется закрепить ручку, для этого автор использовал резьбовой стержень. С помощью ручки будет удобно снимать подшипники, которые сидят не слишком жестко. В другом случае вы всегда можете использовать гаечный ключ.

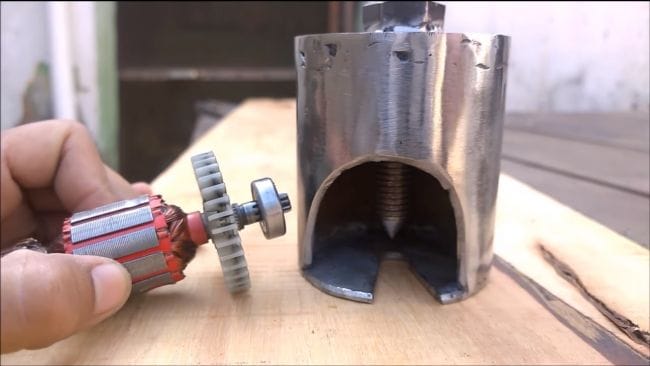

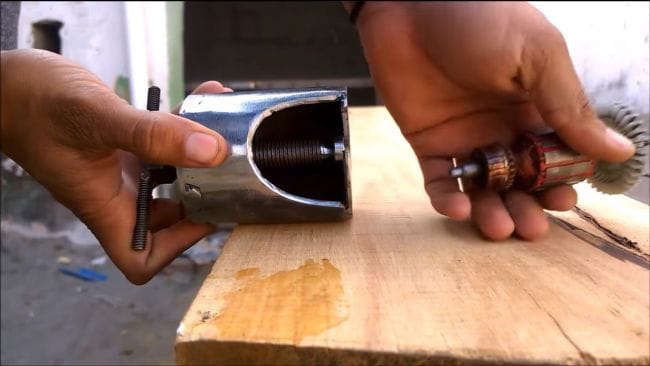

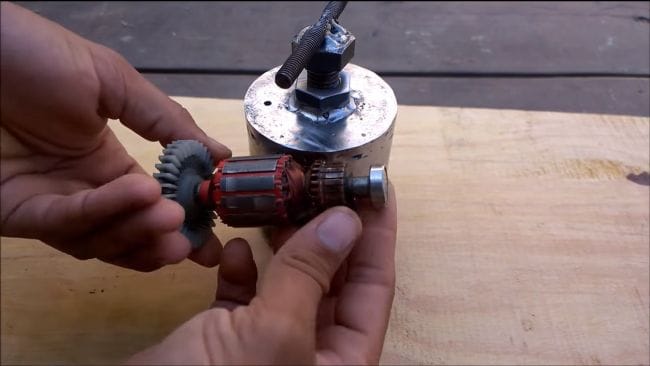

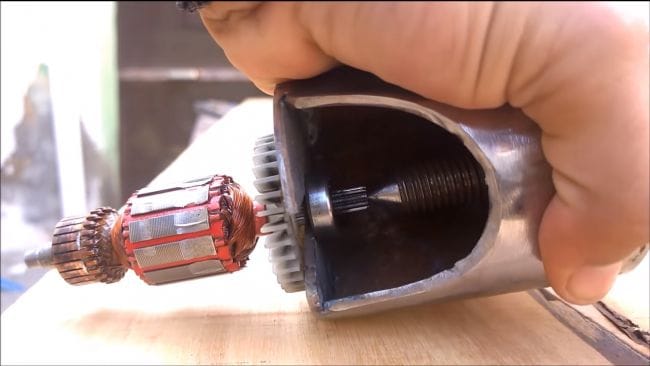

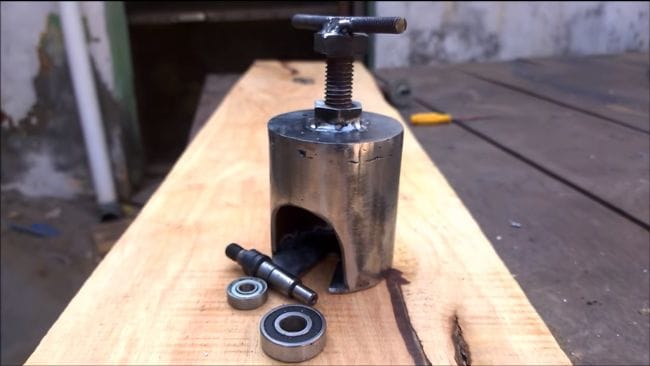

Ну что, проверим? В качестве испытаний автор пробовал снимать подшипники с якоря дрели и так далее. Теперь все делается легко и при этом гарантированно, что вы не повредите изделие. Помимо подшипников снимать этим приспособлением можно также различные втулки и прочие подобные детали. Если ось окажется слишком тонкой, под снимаемый подшипник можно придумать проставку, которая будет упираться в основу съемника. Ну, или вы можете сделать отдельный съемник для мелких деталей, собирается то он легко.

Читать еще:  Фиат добло 2018 тест драйв видео

Перед снятием рекомендуется смазать ось маслом или WD-40, так дело пойдет быстрее. На этом все, удачи и берегите себя!
Источник

Съемник подшипников автомобильных генераторов

При ремонте узлов и приборов электрооборудования иногда требуется их разборка. Разборка вручную очень трудоёмкая работа, поэтому используют разные приспособления.

В частности, при ремонте генератора тоже нужны различные приспособления. Одним из таких приспособлений при разборке генератора является съёмник. Он служит для спрессовки подшипников генератора автомобиля. Он очень удобен и практичен в работе, небольших размеров. Этот съёмник может ликвидировать все трудности в снятии подшипников генератора.

В настоящее время съемников подшипников достаточно большое количество, но представленное приспособление не имеет аналогов. Универсальные съемники очень часто не обеспечивают быстроту снятия подшипников с валов в ввиду перекосов, соскальзываний и прочего. Предложенная конструкция приспособления исключает все эти моменты, кроме того оно простое в изготовлении и не требует дополнительных затрат на обслуживание и ремонт. Изготовить его можно на базе любого АТП без особых затрат.

  • тип – механическое, переносное;
  • габаритные размеры, мм – 250х200;
  • масса, кг – 1,10.

Основной частью приспособления является корпус 1 из отрезка трубы с двумя приваренными по одному краю пластиной с разрезом под вал ротора генератора. Именно в этом корпусе располагается подшипник при его снятии. Спрессовка осуществляется винтом 2 и рукоятки 3, положение которой фиксируется фиксатором 4. Винт 2 вращается во втулке, которая, как и пластина приварена к трубе.

Конструкция приспособления обеспечивает полную устойчивость его при работе, простоту и удобство работы.

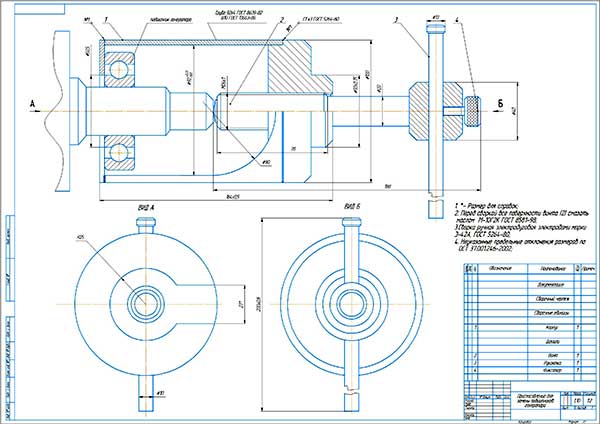

Съемник подшипников автомобильных генераторов Чертеж общего вида

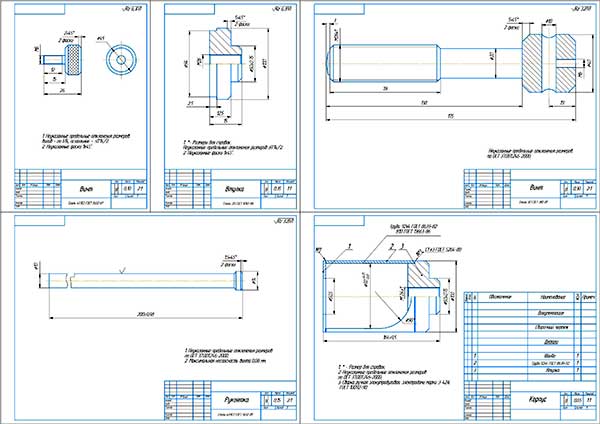

Деталировка съемника подшипников генераторов

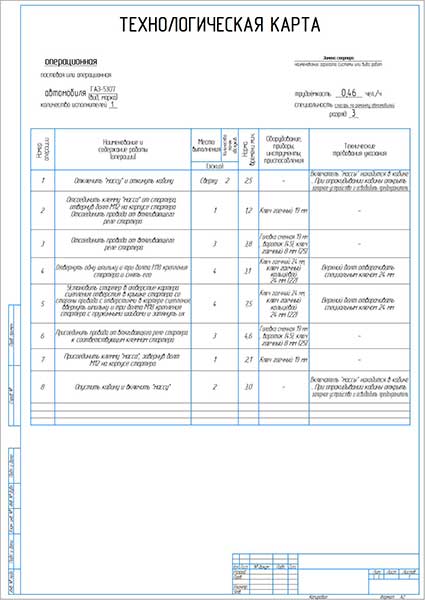

Технологическая карта на замену стартера автомобиля

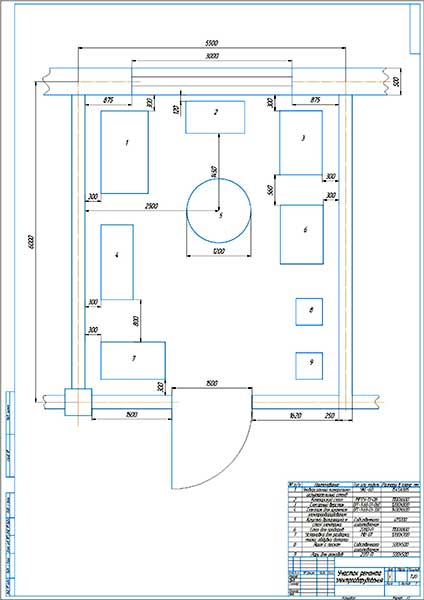

Планировка электротехнического участка

7. Конструкторский раздел 45

7.1 Назначение и область применения разрабатываемой конструкции 45

7.2 Описание устройства и работы конструкции 45

7.3 Правила эксплуатации и обслуживания 46

7.4 Расчет детали на прочность 46

Пояснительная записка 5 страниц описания и расчетов.

Как сделать съёмник подшипников своими руками

Как понять, что ступичный подшипник вышел из строя? По звуку! Главный симптом — гул, усиливающийся при разгоне. Если он возникает лишь изредка, значит, подшипник только начал ломаться. Постоянный подозрительный звук при нарастании нагрузки означает, что эта часть авто требует немедленной замены. В любом случае для проведения ремонта понадобится съёмник подшипников. Его можно купить либо сделать своими руками.

Как съёмник облегчает жизнь автовладельца

С помощью этого инструмента можно провести демонтаж подшипников, втулок, шкивов, фланцев и других узлов, снять или зафиксировать кольца и шестерни, отремонтировать элементы ходовой. Он сильно облегчает процесс технического обслуживания и ремонта разных частей транспортного средства. Используя правильный съёмник, вы быстро и просто замените повреждённый элемент без риска повреждения соединённых с ним элементов машины. Вдобавок инструмент можно использовать для работы с труднодоступными частями авто, в удобной позиции.

Изделия могут иметь разную конструкцию, но чаще всего встречается следующая — несколько лап захвата, которые имеют форму крюков, и резьбовой стержень между ними. Благодаря такому строению можно легко ухватить требуемый элемент и выпрессовать из него подшипник.

Инструменты подразделяются на две группы.

  • Гидравлические. При их работе применяется гидравлическая тяга, снятие и посадка выполняются в полуавтоматическом режиме. Основной частью такого съёмника является гидравлическая гайка, внутренняя полость которой давит на специальный поршень. Тот в свою очередь передаёт усилие на нужную деталь. Гидравлическая модель востребована у владельцев грузовиков и других крупногабаритных машин — с её помощью можно без особого труда снять самые массивные внутренние части.
Читать еще:  Тотал кварц 9000 5w30

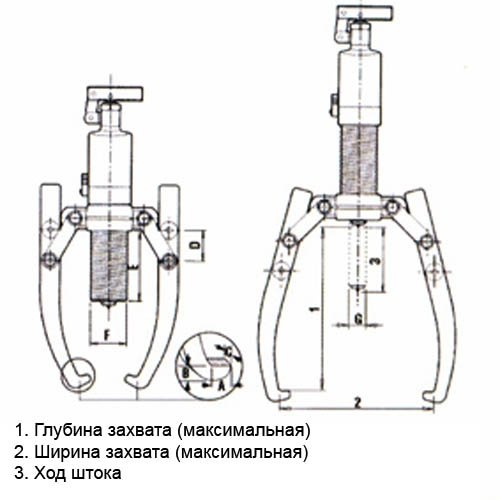

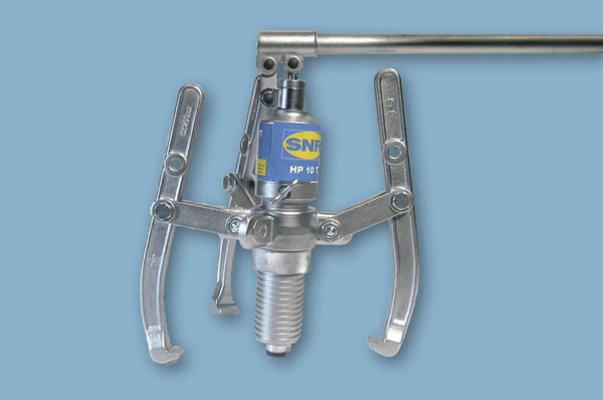

Так выглядит гидравлический съёмник подшипников

  • Механические. Действуют от мускульной силы человека, востребованы для монтажа/демонтажа ступичных подшипников. Бывают двухзахватными, трёхзахватными и внутренними. Двухзахватные — самые простые. Их используют там, где нужен максимальный контроль процесса. Трёхзахватные оснащаются тремя лапами и применяются для работ с передней ступицей и генератором. Внутренние варианты пригодятся для снятия шариковых и игольчатых роликовых подшипников, вдобавок ими можно демонтировать разные латунные муфты.

Съёмники подшипников могут иметь разные размеры, но самыми популярными являются универсальные. Их параметры можно регулировать вручную, подстраивая под любой диаметр.

Своими руками можно сделать разные инструменты, но лучше всего изготовить универсальный трёхзахватный вариант — его удобно использовать.

Схема двухзахватного съемника

Делаем универсальный трёхзахватник своими руками

Чтобы сделать универсальный трехзахватный съёмник, предназначенный для работ с подшипниками размером от 202 до 308, понадобятся:

  • листовой металл (шириной в 10 мм);
  • металл-кругляк поперечником в 30 мм.

Если планируете снимать большие подшипники, возьмите листовой металл шириной в 15 мм и кругляк поперечником в 30 мм.

  1. Первый этап изготовления — набросок. Рассчитайте длину лапок — она должна равняться 200 мм. Нанесите набросок на листовой металл в соответствии с чертежом и вырежьте лапки газорезкой, работающей на пропане и кислороде.
  2. Обработайте заготовку большим наждаком. Размеры всех лапок должны быть примерно одинаковыми, но абсолютно безупречные параметры не обязательны — допускается разница примерно в 1 мм. Когда эта часть работы будет завершена, нужно просверлить два отверстия в верхней части каждой лапки — они будут использоваться для расширения инструмента. Диаметр отверстий должен соответствовать диаметру болтов на 8 или 10. Если планируется работа с крупными подшипниками, сверлится по 3 отверстия на 12 или 14.
  3. Делаем сердцевину. Она изготавливается из металла-кругляка поперечником 30 мм и длиной 35 мм (50 и 45 мм при необходимости работы с массивными подшипниками). Берём заготовку и сверлим в ней отверстие под резьбу на 16 мм (30 при необходимости в более крупном изделии), нарезаем резьбу с мелким шагом. По сторонам через каждые 120 градусов наносим метки, к которым затем привариваем держатели лапок. Расстояние между ними должно быть равно ширине лапки. Теперь надо просверлить отверстия в держателях. Их следует расположить на определённом расстоянии от центра, чтобы лапка могла захватить большой подшипник.

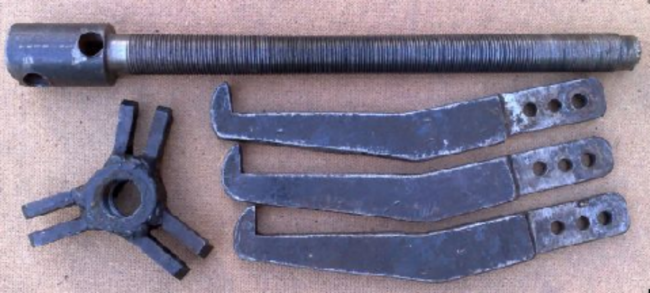

Так должны выглядеть детали будущего съемника

  • Финальная часть работы — изготовление винта. Для стандартного съёмника понадобится винт длиной в 350 мм с длиной резьбы 280 мм, для большого — 500 мм с резьбой в 420 мм. Обрабатываем заготовки на токарном станке, нарезаем резьбу. Верхнюю часть оставляем без резьбы — там нужно просверлить сквозные отверстия, расположенные перпендикулярно одно другому, имеющие небольшое смещение по высоте.
  • Простой способ изготовления самодельного устройства для съёма

    Этот вариант проще в исполнении, но изделие окажется не таким удобным. Вам понадобятся следующие инструменты и материалы:

    • стальная труба, внутренний диаметр которой будет больше диаметра подшипника;
    • металлическая пластина толщиной более 5 мм;
    • болгарка;
    • шпилька с гайкой или болт с длинной резьбой;
    • несколько гаек.

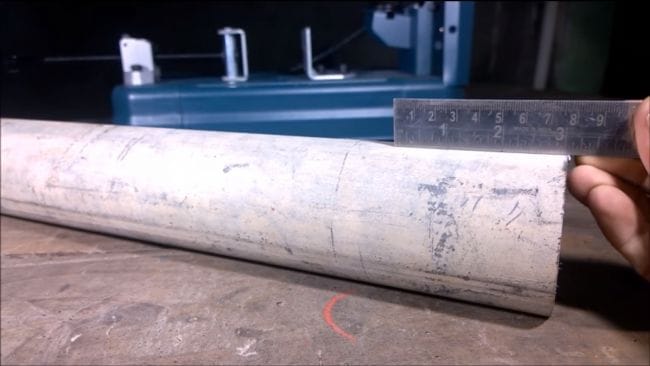

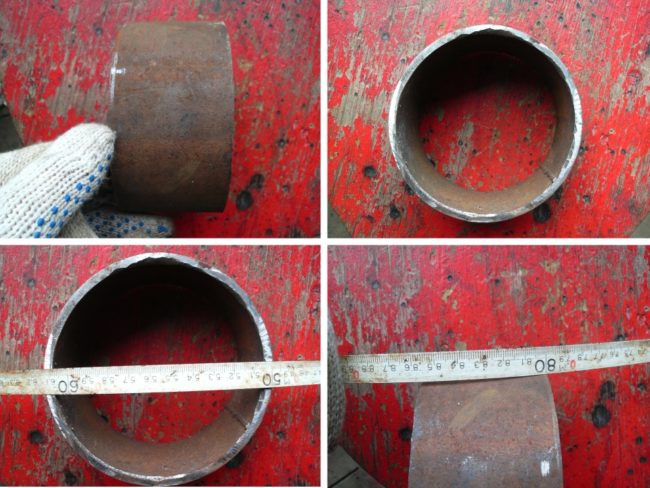

    1. Отрезаем кусок трубы нужных параметров.

      Отрезаем часть трубы

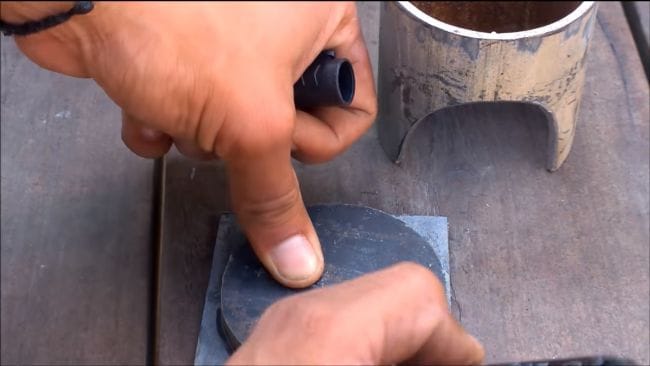

      Размечаем на металлическом листе все нужные элементы, обводим трубу и подшипник.

      Размечаем будущие детали

      Вырезаем детали болгаркой, обтачиваем их для соответствия точным параметрам.

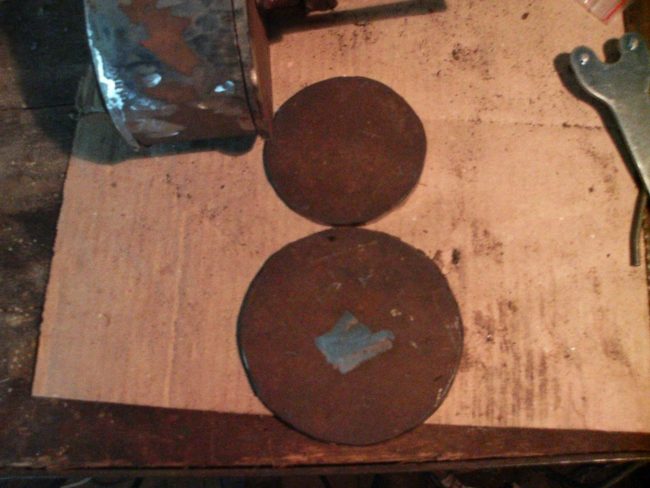

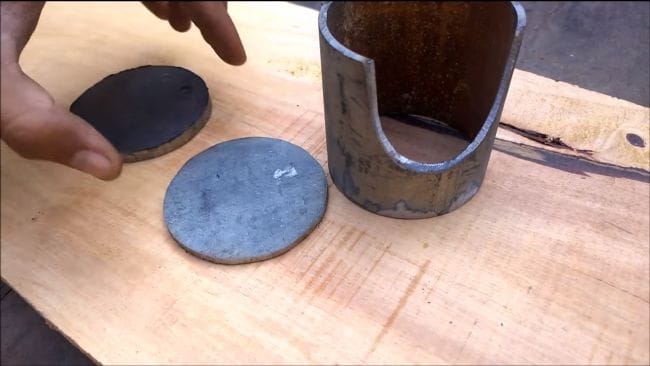

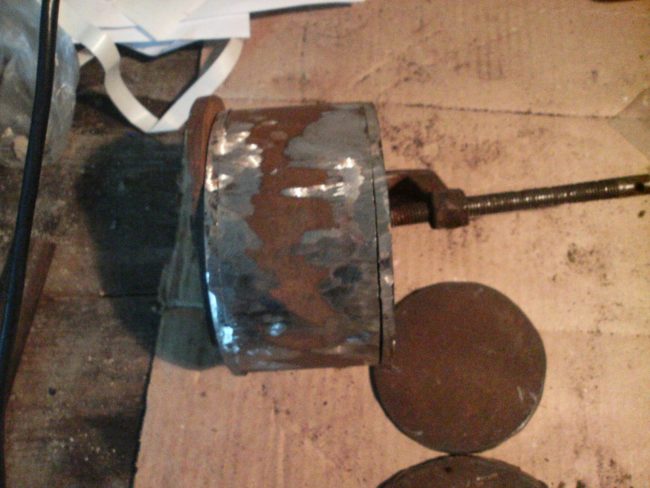

      Вырезанные детали

      Сверлим отверстия для болта в полученных шайбах.

      Сверлим отверстия для болтов

      Как сделать двухзахватный съёмник ступичного подшипника: видео

      Сделать съёмник подшипников своими руками совсем не трудно — не нужны ни дорогие материалы, ни специфические навыки. Воспользовавшись инструкциями, вы легко справитесь с задачей и получите полезный инструмент для ремонта авто.
