Коробка передач ЗИЛ-130: устройство, характеристики и принцип работы

На автомобильном заводе имени Лихачева выпущено много легендарных грузовиков. К ним относится и 130-я модель. Обратим внимание на один из самых важных механизмов в конструкции авто. Коробка передач ЗИЛ-130 – это сложный агрегат, который конструктивно и функционально отличается от большинства других аналогов. Для правильного управления и продления рабочего ресурса узла необходимо иметь представление о его конструкции и схеме функционирования. Эти нюансы, а также способы ремонта и ухода рассмотрим ниже.

Устройство коробки передач ЗИЛ-130

Автомобиль оснащается трехходовым трансмиссионным механическим узлом с несколькими рабочими диапазонами. Пять скоростей предназначены для движения вперед, один режим – назад. В блоке предусмотрена пара синхронизаторов инерционной конфигурации. В картере коробки монтируется первичный (ведущий) вал, агрегирующий с косозубой шестерней и зубчатым венчиком, отвечающим за активацию передачи.

В расточной части указанного элемента устанавливается роликовый подшипниковый механизм цилиндрического типа. На него помещается фронтальной стороной вторичный шкив. В нижнем отсеке корпуса имеется промежуточный вал с шестеренкой. Еще три аналогичных детали монтируются на вторичном шкиве.

Вал КПП ЗИЛ-130

На шлицах рассматриваемого узла предусмотрена прямозубая шестерня, служащая для включения первой и задней передачи. В этом же районе размещается блок кареток для синхронизирующего механизма.

На вторичном валу предусмотрены косые шестеренки, предназначенные для включения второй, третьей и четвертой скорости. Они расположены таким образом, чтобы входить в постоянное зацепление с аналогичными элементами промежуточного валика. В нижней части картера узла жестко закреплена ось. На ней установлено устройство задней скорости с прямозубыми шестернями. Они агрегируют с цилиндрическими подшипниками роликового типа.

Большая шестерня входит в стабильное зацепление со специальной деталью на промежуточном валу. Внутри картер наполнен рабочей жидкостью (трансмиссионным маслом). Этот отдел защищен крышкой, в которую вмонтирована система переключения скоростей.

Принцип работы

Переключение передач на ЗИЛ-130 основано на кинематической схеме с работой синхронизаторов и шестерен. При выжимании первой скорости соответствующий шестеренчатый элемент перемещается по шлицам, входя во взаимодействие с элементом первой передачи на промежуточном валике. От первичного аналога крутящий момент трансформируется на вторичный шкив при помощи шестеренок постоянного зацепления. Показатель передаточного числа – 7,44.

При включении второй скорости на КПП ЗИЛ-130 муфта синхронизатора попадает в зацепление с внутренними зубцами рабочей шестерни. После этого на промежуточном валу осуществляется передача крутящего момента посредством первичного аналога и блока шестеренчатых механизмов. На вторичный вал усилие оказывается при помощи синхронизатора. Передаточный показатель – 4,1.

Во время активации третьей передачи, соответствующая муфта теряет зацепление с шестеренкой, передвигается по шлицам, начиная агрегировать с рабочими зубцами. При этом она уже находится во взаимодействии с элементом третьей скорости промежуточного блока. От первичного шкива усилие трансформируется при помощи шестерен и зубчатых элементов, передаваясь далее на первичный вал посредством муфты. Рабочее число составляет 2,29.

Активация остальных скоростей

Вкратце дальнейшую работу коробки передач ЗИЛ-130 можно описать так:

• При активации четвертой скорости работает синхронизатор, муфта которого передвигается, зацепляясь с соответствующими зубцами шестерни. Усилие передаточного числа (1,47) осуществляется посредством шестеренок промежуточного на вторичный вал.
• Включение пятой передачи сопровождается аналогичной процедурой действия зубцов, синхронизаторов и их элементов соответствующей части. При этом оба вала образуют единую конструкцию, позволяющую передать усилие на карданный элемент.
• При активации задней передачи КПП ЗИЛ-130 в работу вступает специальная каретка. Передача крутящего момента производится посредством шестеренчатого механизма, при этом меняется направление вращения.

Схема работы

Ниже приведено схематическое отображение функционирования рассматриваемого узла с пояснениями:

• а – устройство передачи;
• б, в, г, д, е, ж – первая/вторая/третья/четвертая/пятая/задняя скорость;
• 1, 4, 6, 7, 8, 10, 11, 14, 15, 16, 18, 19 – косозубые шестерни;
• 2 – ведущий вал;
• 3 – вторичный вал;
• 5, 9 – каретки синхронизаторов;
• 12 – блок прямозубых шестеренок;
• 13 – ось;
• 17 – шестеренка промежуточного плана;
• 20 – картер.

Ремонт своими руками

Для починки указанного узла и регулировки сцепления ЗИЛа-130 потребуется специальный стенд.

Сборка узлов трансмиссии осуществляется в следующем порядке.

1. Производится монтаж шарикового подшипникового механизма, для чего стопорное кольцо помещается в предусмотренную канавку блока.
2. Подшипник монтируется в специальное гнездо на ведущем валу, при этом выточка элемента должна быть обращена наружу.
3. После размещения основного вала на стендовом столе, производят запрессовку подшипникового устройства при помощи специального станка. Кроме того, потребуется оправка, посредством которой элемент забивается в шейку вала до упора.
4. При помощи динамометрического ключа затягивают гайки с усилием 20 кГм. Бортик должен помещаться в пазу первичного валика.
5. Солидолом или его аналогом обрабатывают внутренние части шестеренок, затем устанавливают роликовые подшипники. Последний элемент следует монтировать без натяга. После проведения процедуры выполняют диагностику на предмет свободного вращения деталей, без выпадения из своих гнезд.
6. Монтируется стопорное кольцо.
7. Перед сборкой синхронизаторов второй и третьей скорости коробки передач ЗИЛ-130 в механизм помещают три фиксирующие опоры, фрезерной частью наружу.
8. Далее потребуется совмещение отверстий указанных выше деталей. Затем производится запрессовка колец.
9. Выполняют сборку трех креплений при помощи пружин и шариков, которые монтируются в предусмотренные гнезда каретки. Аналогичные работы проводят со вторым кольцом, устанавливаемым на блокировочные пальцы.

Сборка промежуточного вала

Данная запчасть ЗИЛа собирается в такой последовательности:

• производится запрессовка шестерен;
• на шлицы наносят слой смазки;
• осуществляется установка шпонки и шестеренчатого механизма второй скорости в соответствующий паз;
• фиксация вала производится на специальном стенде;
• требуемое усилие обеспечивается посредством штока тормозной камеры, регулируемой рукояткой на пневматическом кране.

Ремонт ведущего вала

Указанную деталь коробки передач ЗИЛ-130 собирают на столе. При этом резьба должна смотреть вниз. На шлицы наносят смазку. Далее устанавливают шестерню первой скорости, паз ступицы направляют в сторону фронтальной части первичного вала. Правильность сборки определяют путем проверки наличия ее свободного хода по шлицевым элементам.

На шейку также наносят смазку, монтируют шестеренку второй скорости, при этом зубчатый венец обращают в сторону переднего края вторичного шкива. Солидолом обрабатывают упорную шайбу, которую помещают в посадочное гнездо с кольцом стопорного типа. Зазор между боковой частью ступицы и указанной деталью не должен превышать 0,1 мм. Шестеренка при правильной установке будет свободно вращаться от руки.

Установка синхронизирующих и других деталей

Дальнейшая сборка запчасти ЗИЛа (ведущего вала) продолжается в следующем порядке.

1. Синхронизаторы второй и третьей скорости ставятся на вал так, чтобы боковая выточка каретки смотрела в сторону шестерни передачи №2.
2. На шейку наносят смазочный материал, после чего на первичный вал монтируют шестеренку третьей скорости. При этом шлицевое отверстие направляют к синхронизатору.
3. Обрабатывают солидолом упорную шайбу, устанавливают ее на вал. Она должна быть плотно зажата между втулкой и бортом ведомого валика (используют напрессовку).
4. Смазывают шейку, монтируют шестеренку четвертой передачи, правильность положения проверяют посредством вращения детали вокруг собственной оси.
5. Зазор между боковиной фланца и шайбой выдерживается не более 0,1 мм.
6. Монтаж выполнен корректно, если каретка по шлицам перемещается свободно.

Механизм переключения КПП

Характеристики ЗИЛ-130 предусматривают проведение сборки узла переключения при помощи специального приспособления, которое можно найти на СТО.

Схема выполнения процесса выглядит так.

1. В устройстве фиксируется крышка трансмиссии. На торцевой части инструмента имеется отверстие, в которое помещается заглушка при помощи оправки и молотка, ударами по центру элемента.
2. Собирают сапун, затем закручивают его в крышку.
3. Запрессовывают пару установочных втулок.
4. В специальные канавки монтируют фиксирующие пружины.
5. В левое гнездо помещают шарик, используя бородок.
6. Монтируют шток активации первой и задней передачи, предварительно нанеся на деталь трансмиссионную смазку.
7. Устанавливают шток во внутреннюю часть крышки, при этом отверстие крепления должно перекрываться. Далее ставят головку и вилку первой и второй скорости. Ступицу направляют в сторону отверстий с заглушками.
8. Передвигают шток до совмещения между собой шара фиксации и гнезда нейтрального диапазона. Перед этим монтируют парами блокировочные элементы.
9. Поскольку размеры ЗИЛ-130, как и масса, довольно внушительные, предохранительные головки следует закреплять надежно, дополнительно фиксируя их стопорными болтами. Затем ставятся шплинты и заглушки.

Рычаг трансмиссии

Это последний узел в сборке коробки передач (ее характеристики от ЗИЛ-130 рассмотрены выше). Порядок действий таков.

• Корпус селектора устанавливают на специальном станке либо в тисках.
• Стопорную деталь ставят в гнездо на картере агрегата, на селектор надевают чехол, помещают его на свое место.
• Слоем смазки обрабатывают шаровую поверхность. За картерные шпильки заводят пружину, которая устанавливается вместе с опорой шарового элемента.
• Собирают промежуточный рычаг первой и второй скорости.
• При помощи гайки фиксируют рукоятку, а на крышке КПП посредством герметика фиксируется прокладка.
• В финале проводят монтаж промежуточной детали в специальную прорезь на головке штока. Второй аналог помещают в паз вилки. На корпусе рычаг крепится посредством специальных фиксаторов с шайбами пружинного типа.

Зил -130

Зил самосвал

Коробка передач автомобиля ЗИЛ-130 и ее устройство

Коробка передач ЗИЛ-130 и ее свойства

СОДЕРЖАНИЕ

1 Коробка передач ЗИЛ-130 и ее свойства

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

4 Коробка отбора мощности

5 Схема переключения передач

6 Первичный вал

7 Вторичный вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное разобщение трансмиссии от двигателя.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Установленные на валах шестерни можно группировать в необходимой комбинации и получать передаточные числа соответствующие той или иной передаче.

КПП ЗИЛ-130

Коробка ЗИЛ -130 схема

Перемещение шестерни ведомого вала вперед включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты 2 синхронизатора назад включается 4 передача. Если переместить муфту этого же синхронна вперед, то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа. Наибольшее распространение получили ступенчатая:

Схема переключения передач

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.

Схема КПП ЗИЛ-130

Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131 Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является, как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.

Схема КПП

У коробки передач типа МАЗ—500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала. Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Коробка отбора мощности КОМ.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Коробка отбора мощности

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Схема включения передач

Первичный вал

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

второй и третьей передач — 8,88…8,94

четвертой и пятой передач — 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10 2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17 5,1 литра

СМОТРИТЕ ВИДЕО

Коробка передач автомобиля ЗИЛ-130: схема переключения

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Схема агрегата в разрезе со всеми обозначениями Обозначение всех компонентов трансмиссии

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

• для включения второй передачи;
• для активации третьего режима;
• для включения четвертого.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

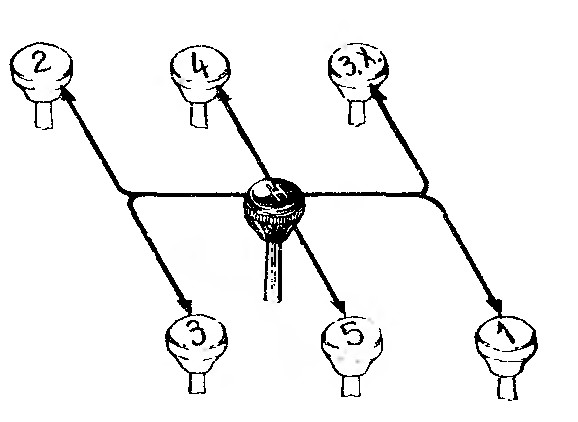

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Видео «Принцип работы агрегата»

Подробно принцип работы агрегата и его устройство описано на видео.

Коробка переключения передач (КПП) ЗИЛ-130

Коробка переключения передач (КПП) ЗИЛ-130 — механическая, имеет пять передач для движения вперед и одну для движения назад. Пятая передача прямая. Коробка передач снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач. Фиксаторы и кольца синхронизатора изменены. Фиксаторы состоят из двух симметричных полуцилиндров, между которыми помещены по две цилиндрических пружины, прижимающие полуцилиндры фиксаторов к внутренней поверхности отверстия.

Синхронизаторы в сборе старой и новой конструкции взаимозаменяемы.

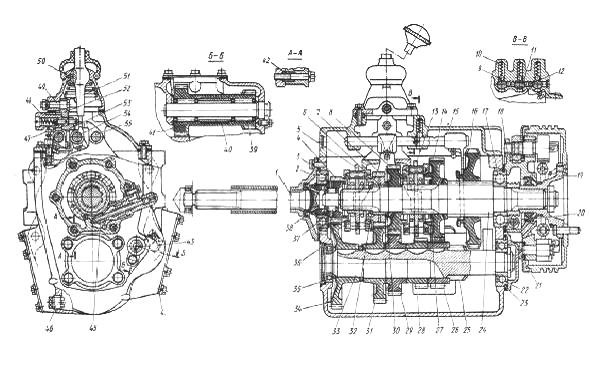

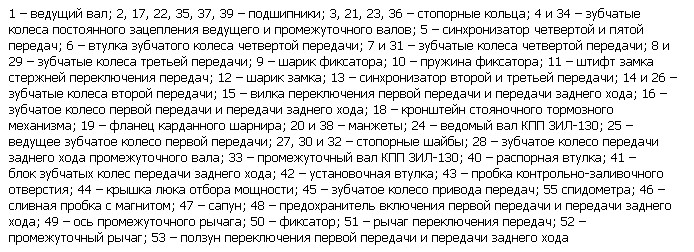

Рис. Коробка передач ЗИЛ-130: 1 — первичный вал; 2, 22, 31, 46 и 54 — подшипники; 3, 29, 32 и 48 — стопорные кольца; 4 — крышка заднего подшипника первичного вала; 5 — синхронизатор четвертой и пятой передачи: 6 — втулка шестерни четвертой передачи; 7, 41 — шестерни четвертой передачи; 8 и 39 — шестерни третьей передачи; 9 — вилка переключения четвертой и пятой передач; 10 — вилка переключения второй и третьей передач; 11 — крышка коробки передач, 12 — установочная втулка; 13 — шарик фиксатора; 14 — пружина фиксатора; 15 — штифт замка стержней переключения передач; 16 — шарик замка, 17 — синхронизатор второй и третьей передач; 18 и 35 — шестерня второй передачи; 19 — вилка переключения первой передачи и заднего хода, 20 — шестерня первой передачи и заднего хода; 21 — сапун; 23 — кронштейн стояночного тормоза; 24 — червяк привода спидометра; 25 — барабан стояночного тормоза; 26 фланец с отражателем; 27 — гайка фланца вторичного вала; 28 — сальник; 30 — гайка промежуточного вала; 33 — картер коробки передач; 34 — вторичный вал; 36, 40 и 42 — опорные шайбы; 37 и 43 — замочные кольца; 38 — шестерня заднего хода промежуточного вала; 44 — промежуточный вал; 45 — шестерня привода промежуточного вала; 47 — заглушка; 49 — резиновое кольцо; 50 — блокирующим палец; 51 — роликоподшипник; 52 — гайка первичного вала; 53 — установочная втулка; 55 — распорная втулка; 56 — ось блока шестерен заднего хода; 57 — блок шестерен заднего хода; 58 — крышка люка коробки отбора мощности; 59 — пробка контрольно-наливного отверстия; 60 — шестерня привода спидометра; 61 — сливная пробка с магнитом; 62 — предохранитель включения первой передачи и заднего хода; 63 — ось промежуточного рычага; 64 — крышка коробки передач; 65 — фиксатор рычага переключения передач; 66 — опора рычага; 67 — пружина; 68 — рычаг переключения передач; 69 — промежуточный рычаг; 70 — упор; 71 — стержень переключения первой передачи и заднего хода; 72 — стержень переключения четвертой и пятой передач, 73 — стержень переключения второй и третьей передач; 74 — штуцер гибкого вала спидометра; 75 — передний подшипник первичного вала. Примечание — с декабря 1972 г. маслосгонная канавка первичного вала 1 заменена сальником.

Коробка передач автомобиля прикреплена к картеру сцепления на четырех шпильках, ввернутых в тело картера сцепления. Центрирование коробки осуществляется по фланцу крышки 4 заднего подшипника первичного вала.

В правой стенке картера имеется резьбовая пробка 59 контрольно-наливного отверстия, через которое коробку передач заправляют маслом при отсутствии коробки отбора мощности. В левой стенке картера, внизу, имеется спускное отверстие, закрываемое резьбовой пробкой 61, которая снабжена магнитом, притягивающим мелкие частицы металла из масла. В картере с обеих сторон сделаны два люка с фланцами для крепления коробки отбора мощности. От коробки передач допускается отбор мощности до 30 л.с.

Привод спидометра состоит из пятизаходного червяка 24 и шестерни 60, имеющей 17 зубьев (передаточное число червячной пары привода спидометра 3, 4).

Работа синхронизаторов

При включении синхронизированной передачи происходит следующее: каретка 2 синхронизатора вместе с вилкой 9 или 10 перемещается в сторону включаемой передачи. При этом движение каретки через три фиксатора передается конусным кольцам 3, которые жестко связаны между собой с помощью трех блокирующих пальцев 1, до упора в конус шестерни.

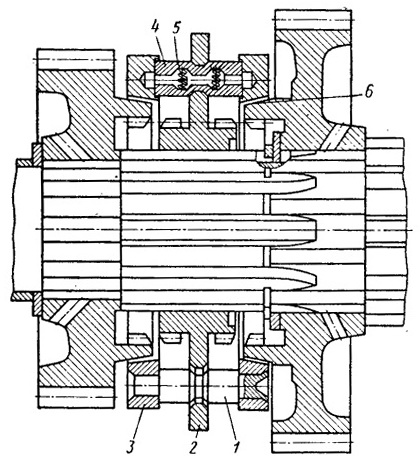

Рис. Устройство синхронизатора:
1 — блокирующий палец; 2 — каретка; 3 — конусное кольцо; 4 — фиксатор; 5 — пружина; 6 — конус шестерни

Из-за разности окружных скоростей включаемых элементов (шестерня и каретка синхронизатора) и осевого давления, передаваемого через фиксаторы, которые удерживают каретку от свободного осевого перемещения, на конических поверхностях возникает момент трения. Под действием момента трения происходит смещение каретки относительно блока конусных колец до упора в блокирующую поверхность пальцев 1, которая препятствует свободному осевому движению каретки. Вследствие этого происходит выравнивание окружных скоростей переключаемых элементов (происходит синхронизация).

После выравнивая окружных скоростей переключаемых элементов блокирующие поверхности пальцев не будут препятствовать осевому перемещению каретки и произойдет включение выбранной передачи без шума и удара.

Для нормальной работы синхронизаторов ЗИЛ-130 и предупреждения и преждевременного износа колец необходимо правильно и своевременно регулировать свободный ход педали сцепления. Если сцепление «ведет», переключение передач становится затруднительным. В случае включения синхронизированных передач с шумом следует немедленно выяснить причину неисправности и устранить ее.

Уход за коробкой передач

При смене масла, а также при разборке коробки передач не допускать попадания в нее грязи, песка, которые могут вызвать заедание шестерен, вращающихся на вторичном валу. Надо очищать магнит сливной пробки и промывать воздушные каналы сапуна, ввернутого в установочный болт крепления крышки. Засорение этих каналов вызывает повышение давления в картере коробки, что приводит к течи масла.

При разборке коробки передач нужно проверять надежность стопорения и затяжку гаек 27, 30 и 32; момент затяжки должен быть не менее 25 кгс*м. Стопорение указанных гаек осуществляется вдавливанием утоненного края гайки в паз вала. Вдавливание надо производить бородком с закругленным концом, чтобы предотвратить разрыв края гайки. Отвертывать гайки нужно ключом с длинным плечом без предварительного выправления вдавленного края гайки.
