Как собрать щетки стартера

Замена щеток стартера

Когда возникает проблема с щетками стартера, машина внезапно начинает плохо заводиться. Двигатель перестает издавать ровный спокойный рев. Вместо этого он подозрительно шумит в высокой тональности.

Проблема может крыться:

• в неисправности щеток стартера;
• в плохом креплении щеток на щеткодержатель.

Диагностика

Перед тем как разбирать стартер, следует убедиться в целесообразности этой работы. Возможно, машина плохо работает из-за отсутствия заряда в батарее.

Чтобы проверить аккумуляторную батарею на работоспособность, ее следует сперва подзарядить, а потом запустить двигатель и понаблюдать за его поведением.

Не стоит сразу раскручивать стартер. Для начала нужно снять устройство и проверить работу движка. Как это сделать:

1. найти привод клеммы;
2. подвести его к плюсу.

Если двигатель заработал нормально, проблема заключалась в неполадках на реле включения. В это же время, полное отсутствие реакции со стороны устройства означает, что причиной плохой работы двигателя являются как раз щетки.

Иногда щетки просто плохо сидят в гнездах. Менять их при этом нужно не всегда, достаточно правильно установить эти детали в щеткодержатель. Некоторые типы щеток для лучшей фиксации следует слегка подточить.

Стоит попробовать накренять устройство в разные стороны, чтобы убедиться в источнике неполадок. Если из каких-то положений оно запускается, а из других нет, то дело явно в плохой фиксации щеток на держателе.

Щетки нормальной длины плотно зафиксированы в гнездах. При этом от пружины их отделяет небольшое расстояние.

Стершиеся щетки становятся короче. Если они перекошены или стерты, контакт нарушается. Прижим щеток происходит только за счет тяжести пружины. Поэтому любое, даже незначительное смещение положения стартера, приводит к сбоям в работе автомобиля.

Замена щеток

Щетки стартера быстро изнашиваются и периодически нуждаются в замене. Если щетки износились до 6 мм и меньше – менять их нужно обязательно. Как это сделать:

1. Отключить кабельное соединение от клеммы пускача.
2. Снять винты, скрепляющие коллекторную крышку.
3. Убрать крышку с корпуса.
4. Снять другие элементы: кольцевое уплотнение, прокладку, зажим, уплотнитель.
5. Осмотреть щеткодержатель.
6. Изъять щеткодержатель стартера. После этого щетки сами выскочат из гнезд, потому что стенки корпуса перестанут оказывать на них давление. Детали повиснут на проводах.
7. Почистить щеткодержатель.
8. Оценить состояние щеток и поменять изношенные детали.
9. Провести центровку.
10. Собранный держатель устанавливается обратно в корпус.
11. Поставить втулку-уплотнитель.
12. Поставить на место коллекторную крышку.
13. Сверху надеваются прокладки, уплотнитель и зажим.
14. Завернуть болты.
15. Поставить сверху валовую крышку.
16. Затянуть крепления.
17. Установить стартер в машину.
18. Попробовать запустить двигатель.
19. В случае неудачи желательно обратиться в центр сервисного обслуживания.

В случае с зарубежными автомобилями, все немного сложнее. Заказ оригинальных щеток для иномарок обходится дорого. Кроме того, много времени уходит на саму доставку запчастей. Однако при желании, даже обычные медно-графитные щетки можно поправить при помощи напильника и встроить в иномарку.

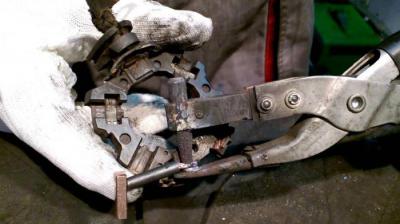

Пайка

Как подготовить щетки стартера к пайке без сварочного оборудования, в домашних условиях:

1. счистить мастику;
2. старые щетки срезать, а медь на «хвостах» облудить, чтобы увеличить площадь контакта;
3. разогреть паяльником «хвосты» и извлечь щетки;
4. на освободившиеся места припаять новые детали.

Если щетки плохо сидят, их предварительно аккуратно обтачивают со всех сторон. Отверстие под провод для щеток также можно расширить шилом. Как приступить к пайке:

1. Приставить щетку к обмотке.
2. Прикрутить проволокой.
3. Плотно покрыть припоем – флюсом или канифолью.
4. Приварить медь. Это делается под постоянным напряжением.

Рекомендуется использовать силу тока в 40 А от графитовых электродов. Что понадобится для работы:

• полностью заряженный аккумулятор;
• кабели с контактами на прищепках;
• графитовая щетка;
• кислота;
• тугооплавкий припой, флюс;
• сильный паяльник на 42 В минимум;
• затемненные очки или сварочная маска.

Дополнительные рекомендации

Олов или кислота не должны стекать по шлейфу щеточного узла. Чтобы обеспечить безопасность прибора, лужению подвергается только та полоска, которая будет запаяна на шину. В противном случае, шлейф утратит свою гибкость. С этого момента, правильно установить его не получится. Единственный оставшийся способ – установить соединение путем замыкания на корпус.

Если опыта в пайке подобных деталей нет, желательно предварительно потренироваться на других проводах с аналогичным сечением.

Для лучшего соединения, можно место пайки укрепить при помощи импровизированного бондажа. Для этого на кабель перед пайкой надевается тонкая трубка из меди. После пайки ее обжимают, чтобы она плотно села на кабель.

Щетка стартера: замена своими руками

Запуск современного автомобильного двигателя обеспечивается при помощи стартера. Он представляет собой электромеханическое устройство, в основе которого лежит обыкновенный электромотор, питающийся от аккумулятора. Его конструкция достаточно проста и относительно надежна, однако он также требует своевременного обслуживания и ремонта.

Одной из наиболее распространенных неисправностей стартера является износ электрических щеток, вследствие чего он утрачивает способность полноценно работать, а со временем и вообще перестает функционировать. К счастью автовладельцев, эта поломка не критична, если, конечно, ее вовремя диагностировать и устранить. В этой статье мы рассмотрим, как производится замена щеток стартера своими руками в автомобилях ВАЗ-2109, 2110.

Принцип работы стартера ВАЗ

Для начала разберемся в принципе работы пускового устройства. Как уже было сказано, стартер – это электродвигатель, потребляющий постоянный ток от аккумулятора. Автомобили ВАЗ-2109 и 2110 оснащаются четырехполюсными щеточными пусковыми устройствами с втягивающими реле. Внешне они отличаются размерами и типом крепления. Во всем, что касается принципа работы, стартеры «девяток» и «десяток» идентичны.

Схема включения устройства следующая: при повороте ключа зажигания на обмотки втягивающего реле и щетки поступает напряжение, вследствие чего его привод входит в зацепление с венцом маховика. Одновременно происходит и запуск электродвигателя. Его вал начинает крутить маховик через бендикс – шестерню специальной конструкции, обеспечивающую надежное зацепление. Когда обороты коленвала начнут превышать количество вращений якоря стартера, последний отсоединяется при помощи возвратной пружины.

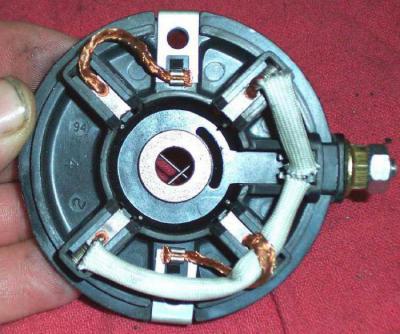

Щетки и щеткодержатель

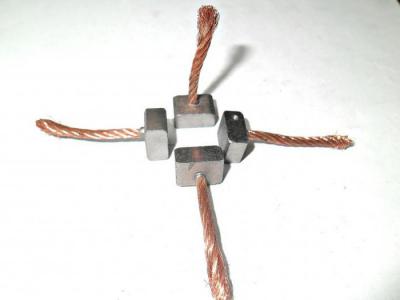

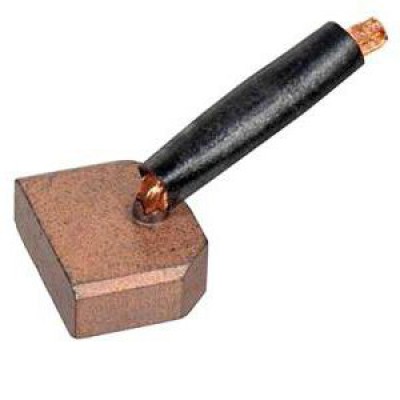

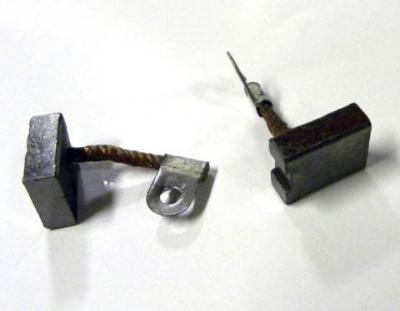

Конструктивно щетка стартера ВАЗ представляет собой графитовый или медно-графитовый параллелепипед размером 14,5х13х6,2 мм. К нему подведен и впрессован многожильный медный провод с алюминиевым креплением на конце.

Учитывая, что стартеры ВАЗ-2109 и 2110 четырехполюсные, для обеспечения их работы необходимо четыре щетки. Две из них подключаются к массе устройства, а две – к плюсовому проводу, идущему от аккумулятора.

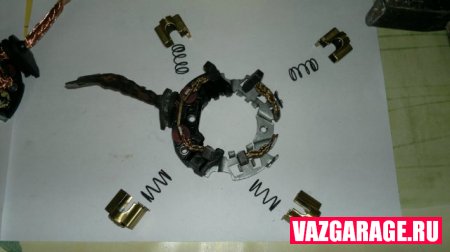

Каждая щетка стартера закреплена в отдельной ячейке специального блока – щеткодержателя. Он изготавливается из диэлектрического материала и предназначен не только для надежной фиксации, но и прижимания их к рабочей поверхности якоря, обеспечивая так называемый скользящий контакт.

Основная неисправность

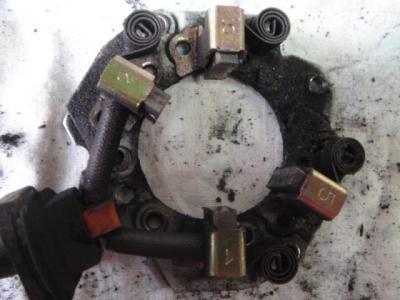

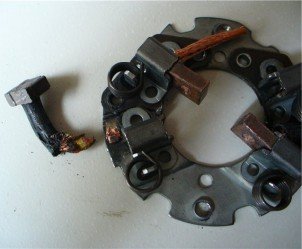

Щетка стартера чаще всего выходит из строя по причине износа. Попросту она стирается и перестает контактировать с пластинами коллектора. Поначалу износ может не сказываться на работе пускового устройства, но со временем он обязательно заявит о себе. Случается и так, что щетки стартера ВАЗ-2109, 2110 разрушаются вследствие механических повреждений, например, из-за неисправности коллектора, заводского брака, неисправностей подшипника, опорной втулки вала и др. Что же касается обычного износа, то эта неисправность неизбежна, однако она легко устраняется собственными руками.

Признаки износа

Стертые щетки стартера ВАЗ-2110 или ВАЗ-2109 могут заявить о себе следующими признаками:

• при попытке завести двигатель слышатся только щелчки реле пускового устройства;
• нестандартный звук работающего стартера (скрип, треск);
• нагрев корпуса устройства, появление характерного горелого запаха.

Обнаружив подобные неисправности, пытаться заводить машину стартером крайне не рекомендуется. Так вы можете существенно усугубить ситуацию.

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.

Снятие стартера

Демонтаж пускового устройства начинаем с отключения провода массы от аккумулятора. Для большего удобства автомобиль лучше поставить на смотровую яму и демонтировать защиту двигателя. Снимать устройство легче снизу.

Далее находим стартер и отсоединяем от него провод питания тягового реле. После этого откручиваем гайку крепления плюсового провода (ключ на «13»). При помощи ключа на «15» откручиваем два (для «девяток» три) болта крепления стартера к картеру сцепления. Демонтируем пусковое устройство. Как видите, процесс достаточно простой, и не требует особых навыков.

Дополнительная проверка

Прежде чем приступить к разборке стартера, можно его еще раз проверить. Для этого устройство нужно подключить к массе соответствующим выводом и к плюсовой клемме аккумулятора. Если оно не подает признаков жизни, попробуйте его перевернуть. Обычно если износилась одна щетка стартера или несколько из них, они западают и утрачивают контакт с коллектором, а при переворачивании все становится на свои места, и электродвигатель может работать, как ни в чем не бывало.

Разбираем пусковое устройство

На начальном этапе требуется открутить отверткой два винта, крепящих крышку вала на задней части стартера. Снимаем крышку, уплотнительное кольцо и прокладку. После этого отпускаем две гайки стяжных шпилек и демонтируем щеткодержатель в сборе. Щетки при этом под действием пружин выпадут из своих посадочных мест, но будут удерживаться на контактных проводах.

Далее следует осмотреть сам щеткодержатель. Если он имеет следы механических повреждений, его нужно заменить. Может, именно в нем и кроется причина неисправности. Обратите внимание на коллектор устройства. Все его медные пластины должны быть на месте. Если они имеют признаки износа (сколы, трещины, следы последствий короткого замыкания), придется менять и якорь.

Замена щеток стартера ВАЗ

Процесс замены щеток не займет более 20 минут. Все, что вам нужно сделать, это открутить контактные провода каждого из элементов на щеткодержателе, и подсоединить аналогичным образом новые.

Далее каждая щетка стартера 2110 или 2109 помещается в свое посадочное место поверх прижимной пружины. Когда и это будет сделано, щеточный узел необходимо посадить на коллектор. Для этого щетки поочередно утапливаются внутрь ячейки, а якорь прокручивается в одну сторону. После этого производим сборку стартера по обратному алгоритму. Перед установкой пускового устройства проверяем его вышеописанным способом. Если стартер заработал, значит, вы все сделали правильно.

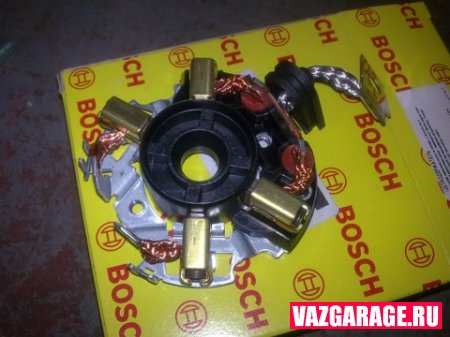

Какие щетки выбрать

Несколько слов о самих щетках. Если вы решили заменить их, то менять следует не одну или две, а все четыре. В противном случае через какое-то время вам опять придется возвращаться к этой процедуре, да и неравномерный износ ничего хорошего не принесет.

Для удобства при выборе используйте эти каталожные номера:

• 3708000 – комплект щеток;
• 2101-3708340 – щеточный узел в сборе.

Указав их продавцу, вы точно не ошибетесь.

Несколько полезных советов

Чтобы щетки стартера работали как можно дольше, следуйте этим советам:

1. При замене не нужно покупать их в первом попавшемся лотке на авторынке. Лучше обратиться в специализированный магазин и купить сертифицированные запчасти. Не стоит также подгонять щетки от другой марки или модели авто, обтачивая их под нужный размер.
2. При запуске двигателя не заставляйте пусковое устройство работать более 5-7 с. Так вы можете спалить не только щетки и коллектор, но и обмотку электродвигателя, а также проводку, обеспечивающую его питание. Кроме этого, не нужно пытаться запускать двигатель при заведомо разряженном аккумуляторе.
3. Не допускайте работы стартера при работающем двигателе автомобиля, а если такие ситуации возникают непроизвольно, немедленно обращайтесь в автосервис.
4. Следите за чистотой корпуса устройства. Грязь и маслянистый налет могут стать причиной короткого замыкания.
5. Обращайте внимание на работу стартера. Если вы знаете, что АКБ заряжена, а пусковое устройство не обеспечивает нужное для запуска количество оборотов коленчатого вала, скорее всего, имеет место замыкание на корпус, засорение щеточного узла или обрыв одной из обмоток. В этом случае также лучше сразу обратиться на станцию технического обслуживания.
6. Быстрый износ щеток может спровоцировать и неисправность подшипника или опорной втулки вала. При этом якорь перекашивается и «подъедает» их с одной стороны. Обнаружить подобную неисправность достаточно сложно без разборки стартера, поэтому обращайте внимание на звук, издаваемый устройством во время работы.

Замена щеток стартера своими руками

Автор: Сочи Авто Ремонт

Современный автомобиль, за более чем столетие своего развития, стал сложной системой, исполняющей свои функции благодаря слаженной работе множества систем и деталей. Однако любая деталь может сломаться и тогда автомобиль или вообще не сможет двигаться, или поездка будет затруднительной. Одной из таких, часто случающихся, неисправностей является поломка стартера. Замена щеток стартера своими руками не проблема!

Принцип работы стартера

Стартер – устройство для запуска двигателя автомобиля, находившегося в состоянии покоя. Фактически, стартер нужен для того, чтобы раскрутить вал двигателя до необходимого числа оборотов. Состоит стартер из двигателя, редуктора, механизма расцепления и сцепления с валом автомобильного двигателя.

При повороте ключа электрический ток подходит к соленоиду, иначе именуемому тяговым реле. Он содержит сердечник, который при этом втягивается, включает рычажную передачу и вводит в зацепление шестерню электрического двигателя стартера и зубчатый венец на маховике.

Далее, контактные реле замыкаются и пропускают электрической ток большой силы на электродвигатель, который и раскручивает вал главного двигателя. После его запуска, с помощью муфты свободного хода, маховик двигателя и электродвигатель вращаются независимо. После поворота ключа в обратную сторону все детали возвращаются в исходное состояние.

Случается, что вся эта система отказывается работать, а вместо приятного звука запустившегося двигателя, слышно лишь беспомощное повизгивание стартера. Скорее всего, это значит, что пора его проверять, ремонтировать или менять.

Сначала необходимо проверить саму возможность запуска стартера. Он питается от аккумуляторных батарей автомобиля, и, если они разряжены, стартер просто не будет работать. Если с аккумулятором проблем нет, нужно снимать стартер.

Сняв стартер необходимо проверить его отдельно от автомобиля. Если отсоединить от контакта провод и подключить к положительному полюсу аккумулятора, можно узнать, виновато ли реле включения. Если причина в нем, то стартер при указанном способе должен сработать.

А вот если этого не произошло, необходимо проверять щетки двигателя стартера.

Замена щеток стартера своими руками

В новых, неизношенных стартерах щетки положенной длины прижимаются к коллектору и зазор между пружиной и щеткодержателем минимален. В случае если щетки износились, пружина может упереться в щеткодержатель и происходит контакт между ней и коллектором.

Определить, случилось ли это с данным стартером достаточно легко. Проверяя, можно несколько раз попробовать запустить его из различных положений. Случается, что контакт может пропасть или, наоборот, появиться при простом повороте стартера. Такое же случается, даже если щетки не изношены, а просто перекосились.

Устранение неисправности

В принципе, замена щеток процедура несложная и даже новичку она вполне по силам. Конечно, это лучше делать в присутствии опытного водителя, однако, если следовать нескольким правилам и выполнить определенные действия, то можно справиться и самому.

В первую очередь необходимо разобрать стартер. Отключить его от бортовой сети можно, отсоединив кабель от клеммы пускателя. Далее, откручиваются винты, соединяющие крышку коллектора и вала. Удалив уплотнительное кольцо можно снять крышку, за ней находятся прокладка, зажим в форме кольца и еще одно уплотнительное кольцо. Все этого также снимается.

Крышка корпуса и коллектора прикручена болтами, поэтому их нужно открутить. Вот теперь открывается доступ к щеткодержателю. Если извлечь его сборку, щетки выскочат, но удержатся благодаря проводам.

После разборки стартера не лишним будет внимательно проверить целостность компонентов и чистоту контактов. В случае если они окислились или подгорели болты, их необходимо почистить или заменить.

Также следует помнить, что новые щетки при контакте со старым коллектором ускоряют его износ. В этом случае рекомендуется его проточить на токарном станке, который обычно есть в автомастерской.

Замена щеток стартера своими руками — во время разборки полезным будет аккуратно раскладывать извлеченные детали. В противном случае, собрав стартер, можно обнаружить несколько «лишних». Также каждую деталь рекомендуется почистить или промыть, этим увеличив срок службы стартера. Для качественной и правильной сборки стартера необходимо выполнить следующие действия:

— новые щетки отцентрировать на коллекторе, затем надеть пружины и щеткодержатели;

— установить сборку щеткодержателей на якоре коллектора, вернуть на место специальную уплотнительную втулку (она вставляется в вырез корпуса);

— на крышку коллектора устанавливается на якорь, далее надеваются прокладки и уплотнительное кольцо;

— вставить болты в крышку коллектора, затем вернуть на место прокладки, кольцевой зажим, уплотнительное кольцо и закрутить болты;

— подсоединить к пускателю электрический кабель, затянуть гайку;

— установить собранный стартер на место.

Замена щеток стартера своими руками на иномарках

Заменить щетки в автомобилях отечественного производства достаточно легко, так как существует очень много разнообразных руководств, статей и книг по обслуживанию и ремонту отечественных стартеров. Однако, при возрастающем количестве импортных автомобилей, необходимо знать, как поменять щетки стартера и на иномарке.

К сожалению, случается, что их нет в магазине, а доставки можно ждать несколько дней или недель. В этом случае можно самостоятельно переделать щетки с помощью паяльника. Разумеется, для этой операции необходим немалый опыт.

Устанавливая самодельную щетку, необходимо проследить, чтобы плюсовые провода не замкнулись на «массу». Установленная щетка может оказаться длиннее, в таком случае старте сообщит об этом характерным треском. Минимальную длину обычно определяют на глаз. Опытные водители считают, что при длине около 8 мм стартер вполне способен работать.

Замена щеток стартера своими руками не проблема! Если сложно — путь один — в автосервис.

Понравилась статья? Поделись с друзьями в соц.сетях!

Замена щеток стартера

Многие автомобилисты сталкиваются с проблемой, что их машина просто перестала заводиться. Точнее сказать он перестала заводиться сразу. В таких случаях, обычно из под капота вместо рева мотора слышаться лишь жалкие посвистывания стартера транспортного средства.

Если такое произошло, то следует, в первую очередь, приступить у первичной диагностике стартера на предмет его неисправности. Первое, что нужно сделать, это проследить, исправна ли электрическая цепь между стартером и замком зажигания. Естественно, начать следует с аккумуляторной батареи, а точнее с того, имеется ли на нем заряд. Если выяснится что с зарядом аккумулятора все в порядке, то далее следует демонтировать стартер и начать его проверку.

Как понять, что стартерные щетки износились?

Следует отметить, что прежде чем приступать к разборке стартера, необходимо проверить, получится ли запустить его мотор, отдельно от мотора транспортного средства. Нужно понять, функционирует ли мотор стартера в таком состоянии. Чтобы провести эту проверку, необходимо отсоединить провод от клеммы и произвести его прямое подключение к положительному контакту. Если в таком состоянии двигатель работает нормально, то скорее всего неисправность заключается в реле включения, если же двигатель так и не запустился, то стоит обратить внимание на щетки стартера.

Для того, чтобы проверить, перекошены ли, или изношены ли щетки, достаточно повести не сложный опыт. Во-первых, во время проверки работы стартера отдельно от транспортного средства, необходимо обратить внимание на то, как именно работает мотор стартера. Не редко случаются случаи, когда в одном его положении он работает просто великолепно, но при малейшем повороте, контакт тут же исчезает.

Данное явление достаточно просто объясняется. Щетки стартера, которые имеют длину в пределах нормы, прижимаются к коллектору таким образом, что держатель щеток стартера отделен от его пружины относительно небольшим по размеру зазором. Если же длина щеток меньше нормы, то есть они изношены, то пружина начинает вплотную упираться в их держатель, то с одной стороны не должно давать контакта, но с другой стороны, может его обеспечивать в определенном положении, когда это становится возможным благодаря весу щеток стартера.

Абсолютно точно такое же явление наблюдается в случаях, когда длина щеток стартера наводится в пределах нормы, но их держатели несколько перекошены и поэтому зависли.

Замена щеток стартера своими руками

Стоит отметить, что никаких сложностей с заменой щеток стартера не должно возникнуть даже у начинающих автомобилистов. Просто нужно внимательно следовать инструкции, с которой вы можете ознакомиться ниже:

1. Сперва, стоит разъединить кабель и клемму, относящуюся к пускателю, а также открутить крепежные винты, которые служат для соединения валовой крышки и коллекторной крышки.

2. Демонтируем крышку, уплотнительное кольцо, прокладку, зажим кольцевой, а также второе уплотнительное кольцо.

3. Теперь демонтируем крепежные болты крышки коллектора, соединяющие ее с корпусом, и снимаем саму крышку.

4. Далее извлекаем щеткодержатель в собранном виде. После этого действия, щетки стартера сами выдавятся пружинами, но будут продолжать удерживаться при помощи поводов.

5. Далее при помощи визуального осмотра необходимо определить степень изношенности щеток и их держателя. Заменяем все необходимое. В этом нет ничего сложного, все интуитивно понятно.

Стоит отметить, что перед тем как собирать стартер, рекомендуется провести его техническое обслуживание. После нужно собрать стартер, как это сделать читайте ниже:

1. Для начала необходимо установить пластины щеток на коллектор и произвести их центровку. Далее следует надеть держатели щеток стартера и пружины.

2. Следом устанавливаем держатели щеток в сборе на коллекторную якорную систему и вставляем втулку уплотнительную в вырез, который расположен в корпусе.

3. Теперь следует установить коллекторную крышку на якорную систему и надеть на нее уплотняющее кольцо, а также прокладки.

4. Вставляем крепежные болты коллекторной крышки.

5. Далее устанавливаем прокладки, уплотняющее кольцо и зажим с кольцевой системой.

6. Монтируем на коллекторную крышку валовую крышку, и тщательно затягиваем болты.

Как видите, ничего сложного в разборе и сборке стартера автомобиля нет, главное делать все очень внимательно. После завершения сборки, можно ставить стартер обратно в автомобиль.

Напомним, что в предыдущей статье мы рассматривали регулировку карбюратора своими руками. Выполнить регулировку можно в гаражных условиях, для этого мы подробно расписали все по пунктам, а так же добавили полезное видео.

Как заменить щетки стартера на иномарке?

С заменой щеток стартера на автомобилях зарубежного производства может возникнуть ряд проблем. Самой меньшей из них, является тот факт, что демонтировать стартер и разобрать его, на иномарках несколько сложней, чем на отечественном авто. Плюс к этому, не на каждый зарубежный автомобиль есть щетки в открытой продаже, а если заказывать их у производителя, то ждать порой приходится неделями. Но, некоторые опытные специалисты предлагают относительно простой выход – взять обычные медно-графитовые щетки, и в прямом смысле слова доработать их напильником.

При установке самодельных щеток на автомобиль зарубежного производства, очень важно следить за тем, чтобы не происходило замыкания «плюса» на массу. Это можно понять по весьма характерному треску.

В заключении хотелось бы отметить, что, не смотря на то, что производители предлагают автомобилистам на глаз определять, насколько износились их щетки, опытные автомеханики говорят, о том, что длина щеток стартера не должна быть менее восьми миллиметров.
