Toyota rav4 вариатор отзывы

Содержание

Ресурс вариатора на РАВ 4, отзывы владельцев

Инженеры из Toyota постоянно экспериментируют с КПП для своих внедорожников. Множество споров вызывают отзывы о вариаторе Тойота Рав 4 — мнения владельцев остаются неоднозначными даже при обзоре моделей, выпускаемых сейчас.

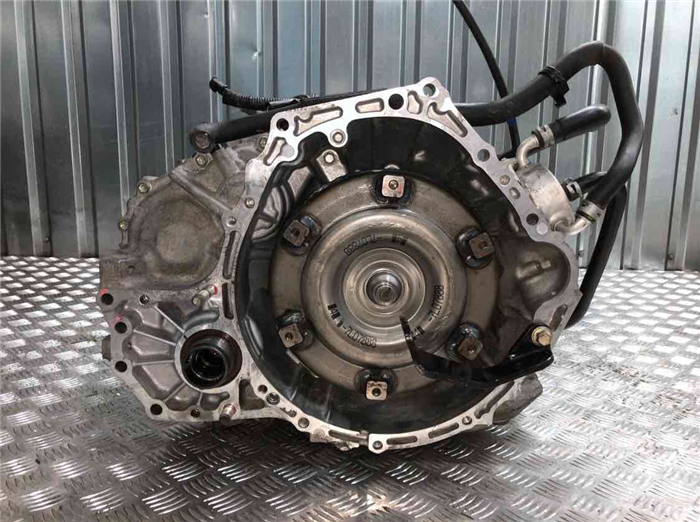

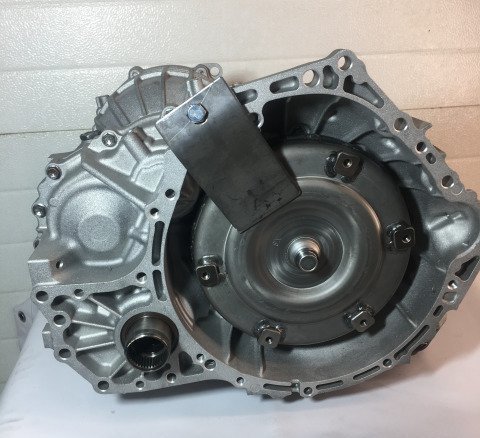

Марка вариатора Рав 4

Аналогичные современным CVT-коробки передач в автомобилях Toyota появились в начале 1990-х годов. Одна из первых серийных моделей с таким решением – внедорожник RAV4 с бензиновым двигателем 2 литра. Вариант КПП из-за бесшумного переключения передач быстро стал востребованным. С одной стороны – комфортное передвижение за счет бесступенчатого переключения, а с другой – быстрый естественный износ и явные технические недостатки.

Выпускается Тойота Рав 4 не только с вариатором: можно найти даже модели с классическим автоматом и передним приводом. Практически каждый, кто планирует обзавестись популярным внедорожником, желает знать – есть ли смысл выбирать CVT или стоит обойтись классическим вариантом КПП.

Как устроен и работает вариатор в Toyota RAV 4

Вариаторная коробка передач – один из способов сделать автомобиль экономичнее и комфортнее. Особенность работы – уникальное бесступенчатое переключение, за счет чего обеспечиваются плавная езда и отсутствие рывков при ускорении. На этапе разгона CVT предотвращает повышение оборотов двигателя, экономя топливо. Техническая реализация вариаторов, используемых в модельной линейке RAV4, серьезно отличается от классических механических и автоматических вариантов, основанных на зубчатых колесах.

В моделях 2010, 2011 и 2013 годов выпуска устанавливался клиноременной вариант коробки (К111F), которая основана на двух валах с клиновидными дисками (первый идет от двигателя, а второй – к ведущим колесам).

Для соединения применяется ремень, степень натяжения которого изменяется за счет положения на валах.

Изменение передаточного числа выполняется за счет увеличения или уменьшения расстояния между валами и положения ремня. Среди особенностей:

  • в момент переключения не происходит разрыв потока мощности;
  • сближение и отдаление обеспечиваются за счет центробежной силы и воздействия системы пружин;
  • передаточное число всегда остается динамичным и контролируется через автономный блок управления;
  • у такого вариатора на РАВ 4 срок службы во многом зависит от степени износа ремня.

В вариантах 2015, 2017 и 2018 годов (XA40) инженеры Toyota перешли на использование гидротрансформаторной системы. Технология реализована аналогично, однако за изменение расстояния между валами отвечает гидравлика, полностью управляемая компьютером. Такой подход считается более безопасным и стабильным, благодаря возможности предотвращения случайных проскальзываний ремня.

Отзывы о вариаторе на РАВ4: преимущества и недостатки

Мнение водителей, которым довелось столкнуться с вариаторной коробкой, а также технические особенности – главные помощники при определении целесообразности приобретения RAV4 в комплектации CVT. Среди достоинств решения ключевыми являются следующие:

  • Экономичность и безопасность – двигатель постоянно работает на оптимальном количестве оборотов без потребности в повышении или понижении передач. Это позволяет существенно уменьшать объем потребляемого топлива. Вместе с этим падает и уровень вредных примесей в выхлопных газах.
  • Спокойное движение – специальная форма дисков на валах полностью решает проблему рывков автомобиля при изменении передаточных чисел. РАВ 4 с вариаторной коробкой плавно разгоняется и сбавляет скорость, что не вызывает дискомфорт.
  • Малый вес агрегата – CVT гораздо легче автоматов и механики, а значит, и масса автомобиля меньше. Такой показатель положительно сказывается на динамике и разгоне, а также уменьшает износ деталей и механизмов, участвующих в работе ДВС и привода.

Помимо примечательных преимуществ, агрегат обладает и набором недостатков. Проявляются они, как правило, при начале эксплуатации автомобиля и сохраняются в течение всего жизненного цикла коробки. К главным минусам, независимо от поколения, можно отнести:

  1. Посторонний шум – независимо от оборотов двигателя CVT работает по-настоящему громко. В Toyota проблема частично решается за счет шумоизоляции, причем многие целенаправленно избавляются от заводской защиты, тратя деньги на более продуктивные решения.
  2. Потребность в бережном обращении – управление транспорта на вариаторе частично отличается от привычных действий с механикой или автоматом. Водителям приходится постоянно следовать набору правил, что породило множество инструкций от владельцев РАФ 4. Нюансы есть и у техобслуживания.
  3. Цена – вариаторные КПП считаются одними из наименее ремонтопригодных. На СТО при обнаружении неисправностей принято использовать довольно дорогие ремкомплекты, заменяющие большую часть сломанных коробок. Приобрести КПП в сборе также непросто, заказывать их приходится напрямую с завода, что приводит не только к затратам, но и длительному простою машины на ремонте.

Особенности рассматриваемой коробки передач создают неоднозначное впечатление. Вариатор на Тойота РАВ4 по отзывам владельцев – проблемный, но комфортный.

Тем, кто решается на покупку машины в такой комплектации, надо точно следовать правилам эксплуатации и проводить все ТО вовремя. Если рассматривается вариант покупки с пробегом, то желательно проверить – была ли замена коробки. Обычно они выходят из строя ближе к 150 тыс. км.

Основные неисправности вариатора

CVT – достаточно чувствительная коробка, сломать ее можно не соблюдая все предписания. Среди главных источников проблем:

  • низкокачественное масло для КПП или нарушение сроков его замены;
  • агрессивные поездки – длительная работа ДВС на высоких оборотах и резкие торможения;
  • частая эксплуатация машины для перевозки тяжелых грузов.

Даже при соблюдении всех правил и постоянном прохождении ТО в официальных сервисных центрах собственники Toyota RAV 4 не застрахованы от появления неисправностей. Основная причина – изменение штатного положения шкивов, приводящее сначала к нарушению натяжения, а позже и к обрыву ремня.

Еще один источник проблем – уязвимый к механическим нагрузкам фланец корпуса подшипника вариатора. Из-за его разрушения возникает утечка масла, а мелкие обломки могут попасть в шестеренки и привести к их заклиниванию.

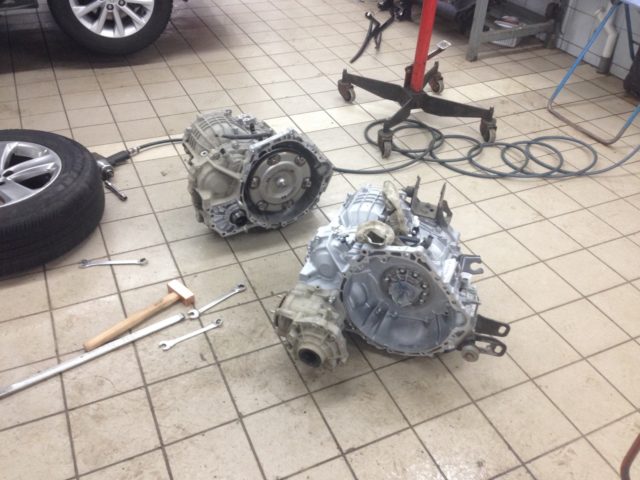

Ремонт и замена вариатора Toyota RAV 4

Стоит отметить: ремонт возможен в условиях полностью оборудованного СТО, самостоятельные действия могут усугубить проблемы с коробкой. Начинается исправление поломок с выполнения комплексной диагностики. В ходе выявляется причина поломки и определяется фронт дальнейших работ.

Исправление подразумевает демонтаж КПП, частичную разборку и дополнительный визуальный анализ. Далее – в зависимости от неисправности – замена ремня, манжет, сальников, прокладок или шагового двигателя. На новых моделях возможно исправление проблем с гидротрансформаторной системой путем частичного разбора, замены компонентов и сваривания с калибровкой.

После монтажа коробки принято выполнять сброс параметров бортового компьютера и ставить повторную проверку на предмет наличия ошибок. Полная замена вариатора – более сложная и дорогая процедура. Усложняется работа длительным ожиданием оригинального агрегата от завода-поставщика.

Что лучше: автомат или вариатор

Дать однозначный ответ на такой вопрос получится при самостоятельном тесте моделей с разными КПП. АКПП выигрывают за счет высокого рабочего ресурса, надежности и хорошей ремонтопригодности. При правильном обслуживании автоматы ходят не менее 300 тыс. км.

Однако на стороне оппонента комфорт за счет отсутствия рывков и меньшего расхода топлива.

Расстраивает повышенный шум, устранение которого – дополнительные расходы для владельца. Существенно проигрывает вариатор на Тойота РАВ 4 в ресурсе – с проблемами можно столкнуться уже через 100 тыс. км.

Как продлить срок службы вариатора

Несмотря на повышенную чувствительность, защитить CVT можно, следуя нескольким правилам. Часть из них – рекомендации производителей, остальные же сформированы на основе отзывов, видео и советов владельцев вариаторной Toyota RAV 4:

  • лучше не трогаться с места резким нажатием педали газа, из-за этого ремень становится менее надежным;
  • перевозка тяжелых грузов, а также буксировка прицепов – верный путь к быстрому износу агрегата;
  • частая езда на высокой скорости может привести к появлению неконтролируемых скачков оборотов двигателя;
  • CVT боится холода, поэтому зимой машину с вариатором стоит прогревать подольше (не менее 10 минут);
  • на светофорах и прочих кратковременных остановках не стоит пользоваться нейтральным положением коробки, лучше оставить драйв;
  • РАВ 4 хоть и считается кроссовером, но постоянная езда по бездорожью приводит к быстрому уменьшению рабочего ресурса.

Бережная эксплуатация машины в городских условиях – лучший способ уберечь CVT от выхода из строя, а автовладельца — от серьезных финансовых потерь. Важно использовать только рекомендуемые производителем масла и вовремя проводить техническое обслуживание.

Вариатор Rav 4: особенности, болезни и отзывы владельцев

Из статьи автовладелец новичок узнает, какой CVT стоит на Тойоте Рав 4 и как за ним нужно ухаживать, чтобы увеличить срок службы коробки передач. А опытный автовладелец откроет для себя неизвестные особенности вариатора Тойота Рав 4.

Читать еще:  Самодиагностика климат контроля тойота

На транспортные средства Тойота Рав 4 устанавливались вариаторы от японской компании Aisin. Впервые CVT появились на этой автомашине с 2005 года. Это было уже третье поколение комфортных семейных внедорожников с бюджетной стоимостью.

До этого автомобиль ездил с автоматической четырехступенчатой коробкой передач и на механике. После установки на него первой вариаторной трансмиссии он стал более послушным. Автовладельцы заметили меньше провалов во время переключения скоростей при разгоне.

Внимание! Единственным минусом стала нестабильность в сроке службы вариатора. В чьих-то руках он мог прослужить 300 000 километров, а в других не проходил и ста тысяч, требуя капитального ремонта, а то и полного восстановления. Хотя производителем указывается срок службы в 200 000 км пробега. Другой отрицательной стороной стала высокая цена обслуживания коробки в сервис-центрах.

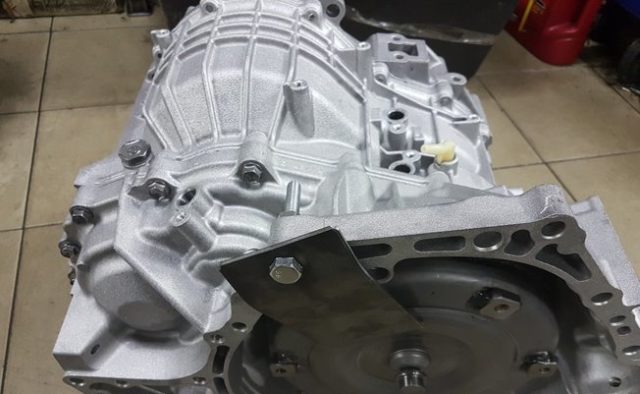

Модификация CVT

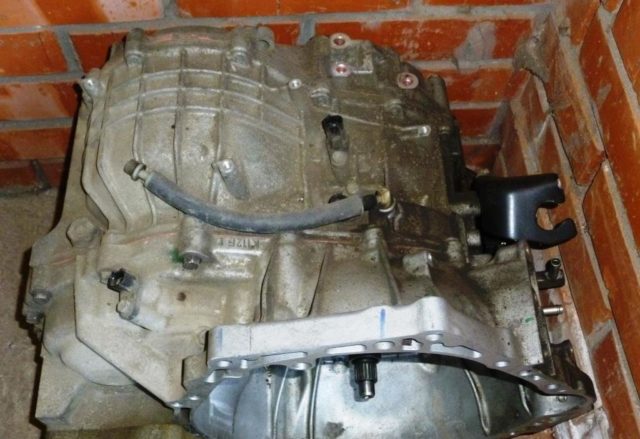

Модель вариаторной коробки на ТС Тойота Рав 4 – K 111. В Европу она попала в 2009 году. Хотя модификация K111F выпускается компанией Aisin c 2004 года. Разработана она для переднеприводных и полноприводных автомобилей.

Устанавливается на транспортные средства с объемом мотора не более 2 литров. Передает крутящий момент до 200 Нм.

Эти модификации не поддерживают шаговый двигатель. Коробкой полностью управляет гидроблок, который имеет пять соленоидов.

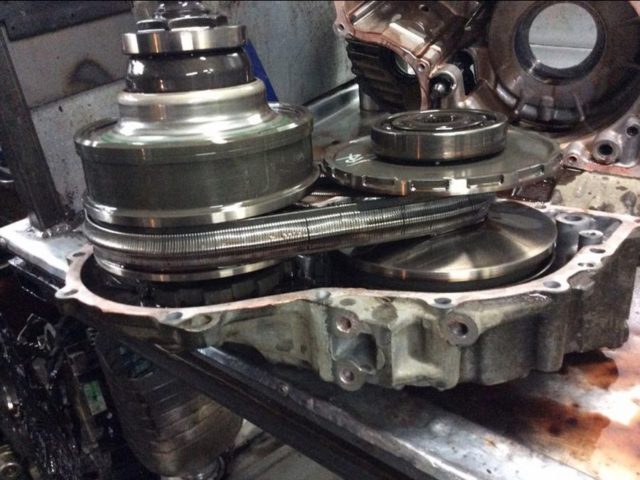

Как работает CVT Toyota Rav 4

Главный принцип работы коробки – это бесступенчатое переключение скоростей во время движения. Происходит за счет соединяющихся, разъединяющихся друг с другом шкивов и ремня. CVT Тойоты Рав 4 с 2011 года имеют клиноременной привод.

  • ведущий и ведомый валы;
  • ремень или металлическая цепь в зависимости от модификации коробки;
  • гидроблок;
  • фильтр.

Процесс переключения скоростей происходит следующим образом:

  1. Нажимая на газ, водитель увеличивает количество оборотов двигателя, соответственно увеличивается обороты ведущего вала, соединенного с двигателем.
  2. Крутящий момент передается на ремень, который в свою очередь задействует второй вал.
  3. При увеличении скорости валы сходятся друг с другом и шкивы приобретают форму клина. Передачи растут и скорость увеличивается.
  4. При уменьшении скорости ремень проваливается, а валы расходятся. Скорость уменьшается, передачи падают. Расслабляется и ремень.

Внимание! Устройство вариатора на Тойоте Рав 4 2019 года содержит бесконечное количество виртуальных передач.

Виртуальные передачи нужны для того, чтобы специально создавать эффект понижения или повышения скоростей. А транспортное средство Рав 4 в любом поколении содержит шесть виртуальных передач.

Правила эксплуатации ТС с вариатором

Чтобы не испытывать проблем с CVT и не ставить его на капитальный ремонт после пройденных 100 тысяч километров, опытные автовладельцы рекомендуют следовать регламенту. Он немного отличается от регламента производителей, так как разработан специально для российских условий.

  • в зимнее время следует прогревать коробку до рабочей температуры в 70 градусов по Цельсию перед началом движения. Это поможет маслу попасть в дальние узлы CVT и смазать их, соответственно защитив от трения;
  • на старые машины устанавливать дополнительный радиатор охлаждения. Процедура спасет коробку от перегрева в летнее время в жарких регионах;
  • при замене масла менять фильтрующее устройство, прокладки на поддоне и уплотнители на пробке для слива смазки. Тогда жидкость не будет подтекать и протекать. А значит коробка будет лишена масляного голодания, которое она не переносит;
  • замена смазывающей жидкости должна происходить один раз на 40 тысяч километров (если это частичная). И полную смену смазки делать один раз на 70 тысяч километров пробега. Полная смена включает в себя сгон отработанной жидкости с помощью аппарата высокого давления.

Автовладелец не должен буксировать транспортное средство, которое не может двигаться самостоятельно на тросе. Это приведет к повреждению механических деталей, срыву ремня в вариаторе. Рекомендуется вызвать эвакуатор.

Тойота Рав 4 и коробка передач вариатор не терпят резких стартов, пробуксовок.

Внимание! Ремень заменяется после пробега в 90 тысяч километров. Если автовладелец купил подержанное авто, то рекомендуется провести замену масла, фильтра и ремня. Если автолюбитель не знает, как это сделать самостоятельно, то лучше обратиться в сервис-центр.

Для смены смазки рекомендуется использовать только оригинальное масло от Тойота для CVT под названием «Toyota CVT Fluid TCFE». Так как оно содержит специальные присадки, которые соединяют шкив и ремень в единое целое и не дают ему срываться при высоких нагрузках. При полной замене потребуется до 8,7 литра смазки.

При смене фильтрующего устройства, эксперты советуют покупать только оригинал. Это Estimarav 4 под каталожным номером 348010B. Так как эта модификация разработана только под собственный фильтр и поддон. Другие аналоги она не поддерживает.

Сам фильтр идет с устройством тонкой очистки. Это помогает задерживать не только крупные продукты износа вариаторной коробки, но и металлическую пыль, которая может оседать на золотниках и соленоидах. А это приводит к выходу из строя этих комплектующих.

Поломки CVT на Rav 4

Несмотря на простую конструкцию, вариатор часто ломается. Это происходит в силу того, что автовладелец просто не следит за автомобилем и коробкой передач. CVT не любит:

  • грязное масло. Отработанная смазка больше не защищает боковые пластины. В результате образуются задиры, которые плохо влияют на ремень и ведут к быстрому износу коробки;
  • загрязненный фильтр уменьшает пропускную способность. В результате падает давление. А это ведет к тому, что валы начинают работать в разнобой. Ремень начинает буксовать или проскальзывать. Рвется и разлетается по всей коробке. В случае с металлической цепью – капитальный ремонт гарантирован, так как она навредит всем частям коробки.

Внимание! CVT K111 отличаются некоторой заторможенностью в отличие от коробок передач от корейской компании Джатко на Ниссанах. Это происходит потому, что японские производители уменьшили режимы разгона, чтобы сохранить ремень и шкивы в целости и сохранности на протяжении всего срока службы.

Другие проблемы коробки:

  • выход из строя электронного блока управления из-за попадания воды внутрь при неправильной мойке авто;
  • разрушение шкивов и ремня из-за перегрева.

А также некоторые другие, которые происходят строго по вине автовладельца. Так как эти автомобили приспособлены для городского типа езды и легкого внедорожья. Грунтовых дорог, заснеженных троп, где нужно буксовать, чтобы выехать они не любят. В результате перегреваются и быстро выходят из строя.

Эксперты не рекомендуют на автобане набирать высокую скорость и ехать на ней в течение двадцати минут. Это приведет к перегреву, истиранию коленчатого вала.

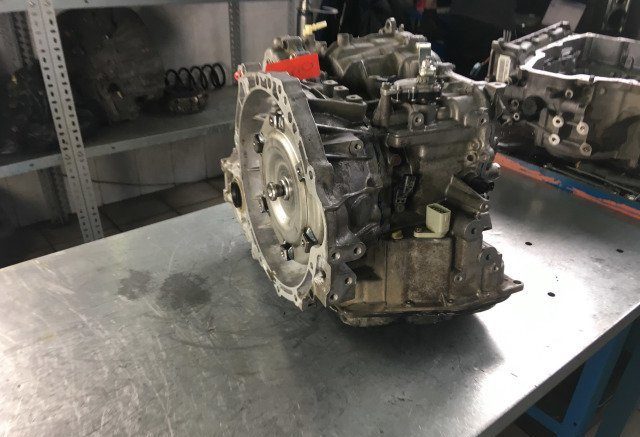

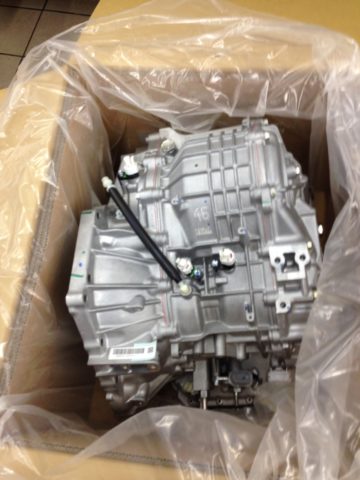

Как происходит замена коробки

Заменить вариатор у Рав 4 могут опытные механики в сервис-центре. Процедура проводится следующим образом:

  1. транспортное средство поднимается вверх на специальных подъемниках.
  2. Сливается все масло с вариатора.
  3. Разъединяются все патрубки и провода, ведущие к двигателю и другим системам машины.
  4. ЭБУ устройства отключается.
  5. Снимается с машины и поднимается на специальной кран-балке.
  6. Теперь происходит установка нового CVT на авто.
  7. Подсоединяются все необходимые патрубки и ЭБУ в обратном порядке.
  8. Заливается свежее масло.
  9. Тестирование проводится опытными механиками на 5000 километров для притирки деталей.

Только после всех этих шагов, автовладельцу отдается автомобиль с новым вариатором.

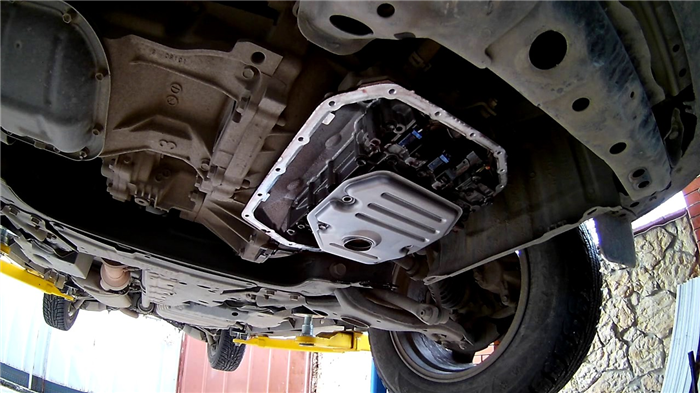

Смена масла в трансмиссии

Частичную замену трансмиссионной жидкости автовладелец сможет выполнить самостоятельно. Далее инструкция от экспертов механиков по смене смазывающего средства для новичков. Обязательно понадобятся:

  • оригинальное масло;
  • фильтр и прокладки;
  • перчатки;
  • емкость для слива;
  • воронка для залива смазки.
  1. Прогреть CVT ТС Рав 4.
  2. Загнать на яму или эстакаду.
  3. Снять защиту и открутить сливную пробку в поддоне CVT.
  4. Подставить емкость для слива с мерными метками.
  5. Дождаться пока масло все вытечет и отвинтить болты поддона.
  6. Аккуратно снять его и вылить оставшееся масло в емкость. Промыть поддон и магниты от металлической стружки.

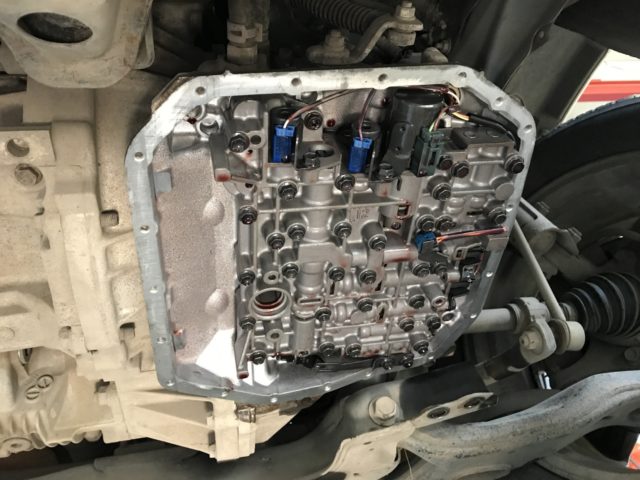

  7. Снять старое фильтрующее устройство и заменить на новое.
  8. Установить новую прокладку на поддон и поставить на место.
  9. Закрутить болты его и пробку для слива.
  10. Отвинтить щуп и вставить воронку для залива смазки.
  11. Залить столько смазывающего средства, сколько слилось.
  12. Установить щуп на место.
  13. Завести мотор и прогреть коробку.
  14. Проверить уровень.

Таким образом меняется смазка трансмиссии от Тойота Рав 4.

Преимущества и недостатки вариаторной коробки

Положительные стороны трансмиссии заключаются в следующих параметрах:

  • водитель не чувствует толчки и рывки, которые бывают при переключении передач на автомате;
  • разгон плавный;
  • бесшумный;
  • экономичный и экологичный.

Но есть и отрицательные стороны вариаторной трансмиссии:

  • высокая стоимость ремонта;
  • не терпит экстремальных условий;
  • дорогое восстановление;
  • дорогие комплектующие для CVT.

Несмотря на минусы, многие автовладельцы предпочитают внедорожник Рав 4 с вариаторной траснмиссией.

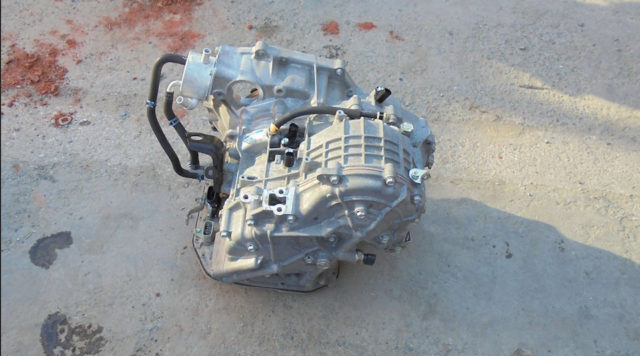

Модификации вариаторов для разных стран

Модельный ряд трансмиссии для разных стран имел буквенное различие и выпускался под определенные объемы двигателей. Более подробно можно узнать в таблице.

Toyota rav4 вариатор отзывы

Группа: Пользователи
Сообщений: 12
Регистрация: 30.8.2011
Город: Москва
Авто: RAV4 (3) левый руль
Пол: Мужской
Поблагодарили: 0 раз(а)

Всем доброго времени суток! Хочу рассказать о нежданчике от Toyota RAV4 2011 года cvt 158 л/с.

Решили мы другом отвезти наши семьи не на заграничные пляжи а в наш родной Краснодарский край, Анапа . Ехать решено было на двух машинах одна из которых мой рафик . Далеко он у меня особо не ездил максимум 600 км от Москвы за пару дней до отъезда сделал ТО 100000км, так что к путешесвию машина была готова основательно , все ТО исключительно делались у ОД.
Вообщем выехали мы как запланировали, дорога супер , хоть и больше стало платных участков по М4, но как оказалось поездка на Кубань стала намного комфортнее и легче переносится , по сравнению с 2009-2010годами. Ехали спокойно 120-140 км/ч, делали три остановки по 20 мин на перекус.
И вот только мы под утро пересекаем указатель начала Анапского района при нажатии педали газа появляется сильнейший гул, педаль отпускаешь гул пропадает , при этом появились слабые рывки, но ни каких ошибок не вылезло, остановились, проверил наличие колес , вроде все в порядке , подумал , что устала машинка, а у самого мурашки побежали от мысли, что все. отпуск намечается веселым в кавычках . Продолжили путь минут через двадцать, гул так и не пропал , но решили уж доехать до арендованного заранее жилья и смотреть на месте, когда доехали до места , ничего кроме того как позвонить офицалам я не придумал.

Читать еще:  Toyota land cruiser 1998 технические характеристики

Записался на следующий день к ближайшим офицалам Тойоты в Новороссийске , приговорили задний редуктор, ремонтировать на месте сразу отговорили сами офицалы сославшись на очень- очень долгий ремонт, на мой вопрос доеду ли я до Москвы , ответили » наверно «.
Решил набрать к ОД в Москву с тем же вопросом, технический координатор ответил определенно «да» доеду , тока 200км/ч не лететь. Подошел день отъезда, проехали километров сто и тут началось. гул резко исчез, но при наборе скорости ее ста дергать не по-детски , появился непонятный хруст , когда отпускал газ и скорость больше 80 км/ч перестала вообще набирать даже при нажатой педали газа в пол. Остановились оценить обстановку, набрал ближайшей службе эвакуации- ценник 40000руб. Решил, пока едет , буду ехать, в итоге со скорость 80км/ч я доехал до Москвы , ошибок так никаких не вылезло.

Загнал к ОД , эти приговорили передний редуктор, так как пробег небольшой , решили с инженером по гарантии писать письмо в Toyota для замены редуктора по гарантии по программе жест доброй от концерна, для это надо было разобрать раздатку и одеффектовать, цена вопроса 16000руб., ОК. согласился, жду.

Через пять дней звонок, сняли раздатку, шум и пробуксовка исходили из вариатора, их офицалы выкидывают сразу на помойку ( не ремонтируют) требуется замена вариатора, гидроблока — цена вопроса 950000 руб. Дилер накатал запрос в Toyota , через три дня мне позвонил дилер и обрадовал , запчасти по гарантии с меня только оплата работы и расходников 32000 руб.

Хотелось бы уважаемые рафаводы узнать ваше мнение , неделю уже езжу с новым вариатором и думаю расставаться с моим рафиком или еще тысяч 50 кататься на нем, я очень хотел тысяч двести на нем поездить, но после таких фокусов, понятно , что если не дай Бог варик опять решит сдуться , скорее всего придется делать его за свой счет, что очень не целесообразно.

Группа: Пользователи
Сообщений: 4700
Регистрация: 24.2.2013
Город: Тамбов
Авто: RAV4 (4) 2,0 л.
Пол: Мужской
Поблагодарили: 3221 раз(а)

Группа: Пользователи
Сообщений: 260
Регистрация: 23.9.2010
Город: Арзамас
Авто: RAV4 (4) 2,0 л.
Пол: Мужской
Поблагодарили: 26 раз(а)

Группа: Пользователи
Сообщений: 12
Регистрация: 30.8.2011
Город: Москва
Авто: RAV4 (3) левый руль
Пол: Мужской
Поблагодарили: 0 раз(а)

Группа: Пользователи
Сообщений: 12
Регистрация: 30.8.2011
Город: Москва
Авто: RAV4 (3) левый руль
Пол: Мужской
Поблагодарили: 0 раз(а)

Группа: Администраторы
Сообщений: 2944
Регистрация: 7.8.2006
Город: Москва
Поблагодарили: 1423 раз(а)

Вариатор на РАВ4 (а начали его ставить ещё на рестайлинговые РАВ4 третьего поколения с двигателем 2 литра) — достаточно проблемный (в плане ремонта) агрегат. В клубном сервисе ( http://service.4rav.ru/ ) уже неоднократно люди приезжали для ремонта вариатора (как на рав4 третьего поколения так и четвертого, на машинах только только сошедших с гарантии).

Подробнее о проблемах с вариатором есть информация тут — http://4rav.ru/forums/index.php?showtopic=38744

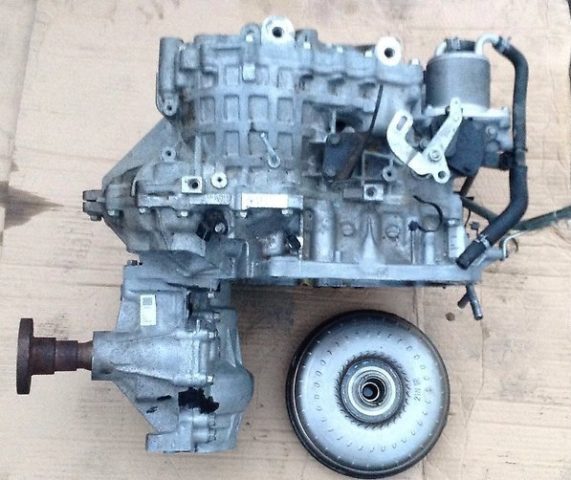

Типовые проблемы вариатора ( K111F и K112F ) на Тойота РАВ4 3 поколения.

Вариатор, производства японской компании Aisin стали ставить на Тойота РАВ4 сравнительно не так давно, только в 2011 году, однако пробеги некоторых подобных машин приблизились к 150 000 км и данные вариаторы уже побывали в клубном сервисе клуба Тойота Рав4. Основная проблема одна. Фактически компания Aisin не стала изобретать велосипед, а скопировала многочисленные решения вариатора у другой японской компании JATCO (которая в том числе производит вариаторы для компании Nissan). И соответственно все проблемы, с которыми сталкиваются владельцы автомобилей Ниссан — в том или ином виде начали проявляться и на вариаторах AISIN. Специалисты клубного сервиса ( http://service.4rav.ru/ ) могут выделить следующие проблемы вариатора ( K111F ) на Тойота РАВ4 3 поколения.

1. При активном использовании вариаторного РАВ4 для офф-роада часто происходит черезмерно ранний (уже на пробегах 60 000 — 80 000 км) износ опорных подшипников валов первичного и вторичного шкивов (заметим, что аналогичный дефект хорошо знаком и обладателям некоторых Nissan с вариатором). К сожалению, по причине политики Тойоты рядовой дефект становится глобальной проблемой — запчасти для вариаторов на aftermarket не поставляются (Тойота рекомендует менять вариаторы сразу в сборе), дубликаты подшипников отсутствуют, так что нам (в клубном сервисе рав4) приходится точить и подгонять примерно подходящие по размерам аналоги. Уже научились.

2. На полноприводных РАВ4 с вариатором возникает следующая проблема. Привод на т.н. «раздаточную коробку» проходит через так называемый «фланец корпуса переднего дифференциала». К сожалению он имеет тонкие стенки и уже были многократно случаи, когда он просто лопался по причине больших нагрузок (частые пробуксовки и «выезды на офф-роад»). После этого начинается течь масла. Если вовремя заметить это — проблему можно решить достаточно бюджетно. Но если не придать этому значение и продолжит эксплуатировать рав4, то данный фланец превращается в осколки, которые, в свою очередь, попадают в шестерни вариатора с последующим повреждением других деталей вариатора.

Основная проблема на данный момент времени состоит в том, что дифференциалы поставляются в запчасти только для автоматических и механических коробок Тойоты. Для вариаторов такой возможности не существует. Его можно купить только новым в сборе (цена около 16500$). Поэтому решение проблемы на сегодняшний день — контрактный вариатор. Однако тут возникает новая проблема. На сегодняшний день, по причине свежести модели, контрактных вариаторов для РАВ4 намного меньше чем тех, которые ломаются. И цены на них пока остаются очень высокими.
В результате проблему, которая находится еще на стадии трещины и утечки, обычно решают традиционным способом — поверх фланца напрессовывается хоть как-то стягивающая его втулка, удаляются следы потеков масла, и машина немедленно отправляется на вторичный рынок. Мы уже сталкивались с такими РАВ4, которые приезжали к нам в сервис на диагностику.

Обратите внимание, что компания Aisin выпускает уже много разных вариаторов для компании Тойота, которая использует их на многих своих моделях (в основном на внутреннем японском рынке). Все вариаторы имеют обозначение с литеры «K». На сегодня это:

K111F — RAV4 и Vanguard 30
K111F — Noah / Voxy 70 (2007-2014)
K112F — Blade 150 (2007-2012) и Mark X Zio (2007-2013)
K114F — Noah / Voxy / Esquire 80 ( 2014-) и Harrier 60 (2013-) и Vanguard 30
K310F — Auris 150 ( 2007-2012) Auris 180 ( 2012-), Ractis 120 ( 2010-), Porte / Spade 140 (2012-), Vitz 130 (2010-)
K311F — Corolla Rumion 150 (2007-) Wish 20 (2009-)

Возникли вопросы по вашему вариатору? Звоните — http://service.4rav.ru/

Вот хорошая и достаточно подробная(!) табличка включая артикулы неоригинальных(!) расходников (фильтры, прокладки). Взято от сюда — https://www.drive2.ru/o/b/524948083860045954/

Расходники (оригинальные и неоригинальные) для замены трансмиссионной жидкости в CVT (вариаторах) Aisin K111, K111F, K112, K112F

Оригинальные(!) фильтры вариатора под артикулами Toyota 35330-0W040, 35330-0W090, FTC110111112 и FTC 111V-10112 – одинаковые. Просто для разных рынков сбыта есть свои каталожные номера. Соответственно если вы хотите купить «оригинальный фильтр» для вариатора (K110, K111, K111F, K112 и K112F) — то по сути можете выбрать любой из этих номеров (артикулов). Самый распространенный для РФ — 35330-0W040 (больше предложений).

Тойота Рав 4: какой вариатор, ресурс, обслуживание, отзывы

В информационном пространстве нередко встречаются отзывы владельцев о проблемах вариатора Тойоты Рав 4. Эти случаи связаны как с конструктивными недостатками данного агрегата, так и с процессами его естественного износа. Учитывая большую популярность модели на отечественном рынке и имеющиеся недочеты в конструкции, такой информации накоплено достаточно много.

Марка вариатора Тойоты Рав 4

Рав 4 снискал огромную популярность на отечественном рынке, благодаря отличным эксплуатационным характеристикам, богатому набору двигателей и неплохому комфорту. Модель реализуется на отечественном рынке более 10 лет, вышла общим тиражом более 100 тысяч экземпляров. При этом с 2011 года в силу общемировых тенденций на Рав 4 стали устанавливаться коробки передач типа вариатор. Данный тип трансмиссии является бесступенчатым и служит для передачи крутящего момента, производимого двигателем непосредственно на колеса. Главным отличием от иных автоматических агрегатов является фактическое отсутствие передач в силу имеющихся конструктивных особенностей.

На автомобиле установлен вариатор от компании Aisin, которая специализируется на изготовлении автоматических трансмиссий. Кроме того, несмотря на конструктивные особенности модели, этот тип коробки получил дальнейшее развитие не только на данном кроссовере, но и иных автомобилях японского концерна. В целом, по сравнению с иными аналогичными системами, данный тип коробки считается относительно надежным при соблюдении требований завода изготовителя по его эксплуатации. Производитель заявляет ресурс данной системы в 200 тысяч километров пробега. Однако многим опытным владельцам, которые соблюдают условия правильной эксплуатации вариатора Тойота на протяжении длительного времени, а также следят за состоянием агрегата, вполне удается преодолеть данный рубеж без постороннего дорогостоящего вмешательства.

Читать еще:  Налог на роскошь toyota land cruiser 200

Устройство и принцип работы вариатора Toyota Rav4

Вариатор Тойоты Рав 4 2011 года выпуска и последующих поколений имеет классический для данного типа клиноременной привод. Соответственно, в системе имеется два основных вала, муфты переключения и изменения передаточного числа, подшипники, которые обеспечивают вращение подвижных механических частей, манжеты и прокладки, служащие для дополнительной защиты, корпус, где содержится вся система, а также ремень для передачи крутящего момента.

В процессе работы один из валов соединен непосредственно с двигателем, второй служит для отдачи крутящего момента на колеса. При нажатии педали газа или тормоза изменяется количество оборотов коленчатого вала, соответственно, меняется крутящий момент. В этом время вал передает данный момент на ремень, который соединен с другим валом (ведомым), тем самым изменяется передаточное отношение чисел и распределение тяги по системе автомобиля. Ремень при изменении оборотов либо растягивается, либо сжимается, тем самым, изменяя соотношение передаточных чисел.

Фактически у вариатора, вне зависимости от строения и конструкции, отсутствуют четко закрепленные классические передачи, именно поэтому такую коробку часто называют бесступенчатой. Однако для владельцев эффект отсутствия классических передач является не только необычным, но зачастую и некомфортным, поэтому разработчики зачастую внедряют в систему «виртуальные» передачи, которые искусственно создают эффект переключения передачи вверх или вниз, а также возможность ручного изменения передаточных чисел в системе. На CVT Тойота Рав 4 вне зависимости от поколения присутствуют 6 «виртуальных» передач.

Надежен ли вариатор на Тойоту Рав 4

Надежность той или иной системы определяется не только заводскими показателями и заявлениями о ресурсе агрегата, но и правилами повседневного использования автомобиля и его трансмиссии. При этом производитель, заявляя о ресурсе данного агрегата в 200 тысяч километров, берет усредненную величину, которая учитывает не только бережную эксплуатации, но и проявление негативных факторов, таких как пробуксовка, транспортировка других автомобилей на тросе или допуск кратковременных перегревов трансмиссии. Все эти факторы снижают заданную надежность.

Однако в случае избегания подобных факторов и использования системы в околоидеальных условиях, заданная надежность пропорционально увеличивается. При постановке на конвейер производитель всегда проводит большие испытания вариатора Тойота Рав 4 4 поколения на надежность и ресурсность. По итогам таких испытаний принимается решение о внедрении системы в производство. Однако использование на практике вариатора неоднородно и всецело зависит от владельца и местности, в которой он проживет. Учитывая разнообразие отечественных климатических зон, вариатор может показать как высокую, так и низкую надежность, о чем говорят многочисленные отзывы о вариаторе на Тойота Рав 4 2018.

Сколько ходит вариатор на Тойоту Рав 4

Ресурсность вариатора зависит от нескольких важнейших факторов, к которым относится как условия использования автомобиля владельцем, так и правила эксплуатации, предписанные заводом-производителем. К таким условиям относятся.

  1. Отсутствие длительных постоянных высоких нагрузок на трансмиссию при движении по загородным трассам. Самой распространенной нагрузкой является длительное движение на высокой скорости больше 140-150 км/ч.
  2. Отсутствие пробуксовок при движении по снегу и льду. Хотя Рав 4 обладает системой полного привода, фактически данная модель не является полноценным внедорожником, его возможности на бездорожье ограничены. При наличии частых постоянных пробуксовок вариатор подвергается перегреву, что может привести к механической деформации и, соответственно, поломкам.
  3. Избегание транспортировки грузов при помощи прицепа, а также иных автомобилей на тросе. Электронный блок управления трансмиссией рассчитан на определенные нагрузки в соответствии с массой самого автомобиля. Длительные повышения данной нагрузки приводит сбоям в работе не только электронного управления, но и снижает ресурс и надежность агрегата в целом.
  4. Своевременная замена трансмиссионной жидкости, в зависимости от погодных, температурных и иных условий использования автомобиля. Завод-изготовитель предписывает проводить такую замену раз в 130 тысяч километров пробега, однако на практике опытные владельцы осуществляют данную процедуру минимум вдвое чаще. Своевременная замена жидкости увеличивает заданный ресурс агрегата.

В целом, в сравнении с иными вариаторами от других производителей, данная модель вполне справляется со своими задачами и при бережной эксплуатации может не только «отходить» положенный ресурс, но и значительно его превысить. Известны случаи пробегов в 300 тысяч километров без проведения ремонтных работ в данной системе, что говорит о неплохой надежности вариатора Тойота Рав 4.

Как проверить вариатор Тойоты Рав 4

Проверка данного агрегата осуществляется двумя способами:

  1. Визуальный профилактический осмотр системы на предмет выявления потеков жидкости, наличия механических повреждений на корпусе коробки, запотевания картера проводится при размещении автомобиля на подъемнике. Затем снимается защита картера при ее наличии и проводится такой осмотр. В целях сохранения ресурса такую процедуру необходимо проводить не только при замене масла, но и раз в 20 тысяч километров пробега.
  2. Проведение внутреннего осмотра системы осуществляется только путем вскрытия корпуса агрегата. Данная процедура осуществляется при замене трансмиссионной жидкости в системе. При осмотре выявляются повреждения отдельных частей, консистенция жидкости, наличие металлической стружки, а также работоспособность всей системы в целом. При отсутствии негативных проявлений в виде пинков, пробуксовок, потери тяги и иных такую процедуру актуально осуществлять только при замене масла раз в 60 тысяч километров пробега для продления срока службы вариатора Тойота Рав 4.

Как правильно пользоваться вариатором Тойоты Рав 4

Правильное использование агрегата регламентировано не только заводом-производителем, но и опытными автовладельцами.

  1. При движении по трассам нежелательно ехать с постоянной высокой скоростью на повышенных оборотах коленчатого вала двигателя.
  2. При движении зимой по снегу или льду не рекомендуется отключать систему стабилизации, а также пускать автомобиль в контролируемый занос. Это приводит к перегреву системы.
    Предупреждение! Также необходимо рассчитывать траекторию движения для недопущения пробуксовки в снегу.
  3. Не рекомендуется транспортировать иные автомобили на тросе, а также пользоваться дополнительными прицепными устройствами.
  4. Замена масла должна производиться совместно с масляным фильтром и магнитами не реже. Чем каждые 60 тысяч километров пробега.
  5. Агрегат испытывает чрезмерно высокие нагрузки при резких стартах и наборах скорости, что также может привести его к перегреву.

При соблюдении данных правил агрегат без каких либо сложностей сможет «выходить» более положенных 200 тысяч километров без проведения капитального ремонта.

Обслуживание вариатора Тойоты Рав 4

Обслуживание агрегата проводится в процессе его эксплуатации в соответствии с условиями использования трансмиссии или в соответствии с книгой по эксплуатации от производителя. К обязательным процедурам относятся замена жидкости в системе, а также профилактический осмотр, который поможет выявить возникающие проблемы на начальной стадии. При этом обслуживание данной системы желательно проводить в специализированных сервисах, имеющих соответственную аккредитацию, так как вариатор является технологически сложной конструкцией, которая при наличии неисправности требует только профессионального ремонта. Также, помимо планового осмотра, обязательной процедурой выступает замена масляного фильтра и магнитов, которые отфильтровывают масло и частицы металла, возникающие во время работы системы на трении.

Частые проблемы вариатора Toyota Rav4

При относительной надежности вариатора его системы также подвержены поломкам, как в результате естественного износа, так и в результате неправильного использования. К частым поломкам относятся:

  1. Выход из строя ремня в результате перегрева и механической деформации валов вариатора.
  2. Запотевание и течь трансмиссионного масла в результате использования некачественного вещества или естественного износа прокладок и манжет агрегата.
  3. Механические повреждения корпуса ввиду отсутствия защиты картера в перечне штатного оснащения автомобиля.
  4. Перегрев системы в целом в результате неправильного использования вариатора.
  5. Выход из строя электронного блока управления ввиду попадания в систему воды или иной жидкости.

Ремонт вариатора Тойоты Рав 4

Ремонт проводят в зависимости от характера поломки и только с использованием оригинальных запасных частей. Для его проведения потребуется вскрытие корпуса агрегата, а также отсоединение всех систем от двигателя и привода автомобиля. После вскрытия и обнаружения неисправностей проводится процедура разборки агрегата с демонтажем поврежденного элемента и установкой новой детали. В целом ремонт вариатора считается очень трудоемкой процедурой, требующей от механика большого опыта и знаний, а сама конструкция трансмиссии плохо переносит ремонтные работы.

Замена вариатора Тойоты Рав 4

Полная замена агрегата проводится только в специализированном сервисе. Эта дорогостоящая процедура осуществляется путем демонтажа старого агрегата, сопровождающегося подъемом двигателя, отсоединением всех патрубков, ведущих к трансмиссии, а также отключением электронного блока управления с последующей его заменой.

После этого проводят длительный монтаж и внедрение новой системы с обратным подключением всех подсистем и состыковкой агрегата с двигателем. При этом трансмиссия подлежит обязательной обкатке в течение 3-4 тысяч километров пробега, так как новые части и детали должны притереться. В течение этого времени владелец должен внимательно следить за поведением агрегата и при проявлении негативных факторов в срочном порядке обращаться в сервис.

Заключение

В итоге отзывы владельцев о проблемах вариатора Тойоты Рав 4 во многих случаях имеют под собой реальные основания, основанные на конструктивных недостатках самого типа коробки передач. При этом многие проблемы зачастую связаны не только с особенностями конструкции, сколько с неправильной эксплуатацией агрегата, а также естественным износом основных частей.

Отзывы о вариаторе на Тойоту Рав 4

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
