Датчики ваз 2123 инжектор

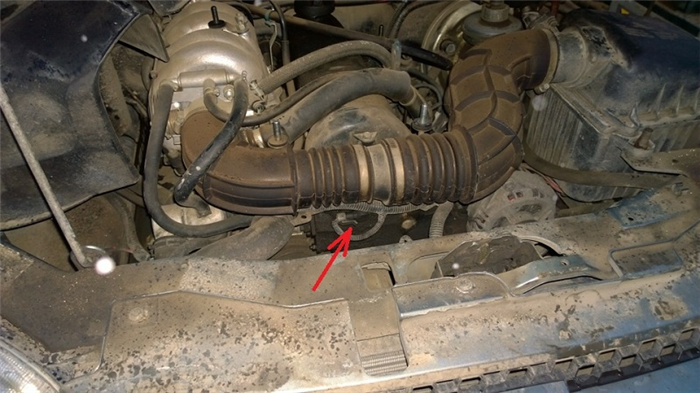

Где находится датчик положения распредвала в Шевроле Нива и признаки его неисправностей

При появлении неисправностей в этом датчике возникают проблемы, связанные с безопасностью как транспортного средства, так и любых пассажиров. Пример – резкое падение мощности у двигателя, хотя автомобиль находится прямо в середине потока, в процессе движения. В таких ситуациях сложно избежать ДТП – редко удается достаточно быстро среагировать. Поэтому своевременная профилактика и ремонт действительно важны. Главное – понять, как устроен датчик положения распредвала Шевроле Нива.

Что собой представляет датчик

У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.

В этом процессе могут принимать участие три элемента:

  1. Шестерни.
  2. Ремень привода газораспределительного механизма.
  3. Цепь ГРМ.

Принцип действия

Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.

Работоспособность датчика влияет несколько факторов:

  • уровень вредных выбросов;
  • эффективность работы мотора;
  • экономия по расходам топлива.

В автомобилях в настоящее время присутствуют датчики двух разновидностей. Это датчики Холла, либо электромагнитные виды. Они отвечают за передачу сигнала к блоку ДВС.

При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода. Это важно знать, когда идет замена датчика распредвала Нива Шевроле.

Признаки неисправностей

На практике отказ мотора и обездвиживание транспортного средства – последствия, с которыми владельцы сталкиваются достаточно редко. Работа двигателя продолжается, но появляются небольшие отклонения, из-за которых нормальное функционирование невозможно.

Есть несколько важных симптомов, хотя они могут говорить и о проблемах в других механизмах:

  1. Закономерное увеличение расхода горючего.
  2. Check Engine – индикатор, который при наличии проблем загорается не всегда. Но водители отмечают вспышки в этой части системы, если обороты коленчатого вала увеличиваются до 3000 штук в минуту и более.
  3. Снижение мощности у силового агрегата. Когда нагрузку увеличивают – эффект становится особенно заметным. Это касается буксирования прицепов, резкого ускорения и подъема.
  4. После того, как нажмут педаль газа, наблюдается не динамичный разгон, а серия коротких рывков. Набор скорости происходит с небольшими темпами.
  5. В процессе движения, на холостых оборотах мотор не может работать стабильно. Эта проблема встречается в машинах любого года выпуска – 2011, 2012.

Топливовоздушная смесь будет обогащенной, если в приборе появились неисправности. Из-за этого расход бензина больше, работа мотора перестает быть стабильной.

У других моделей машин допустимы дополнительные признаки неисправностей:

  • отказ силовой установки из-за того, что нет искрообразования;
  • появление дополнительных шумов;
  • сложности с автоматизированным переключением скоростей, если используется автоматическая коробка передач;
  • затруднения при холодном пуске двигателя;
  • заводится двигатель без проблем, но в процессе движения глохнет — с этим чаще всего сталкивается и модель 2123.

При этом деталь отличается продолжительным сроком эксплуатации. 80-100 тыс. км пробега – стандартный ресурс для отечественных автомобилей. В случае с импортными цифры достигают 150 тыс. км. Можно ориентироваться на указанные периоды, когда неисправности только ищутся.

Езда с неисправным датчиком допустима, но недолгое время. Износ свечей зажигания и других компонентов увеличивается за счет таких факторов:

  1. Ошибки электроники.
  2. Обогащение топливной смеси.
  3. Рывки двигателя.

Проблемы ищут самостоятельно, либо принимают решение отправить транспорт на диагностику. Выбрать подходящий вариант легко.

Снятие датчика фаз

Деталь снимают с двигателя, чтобы окончательно убедиться в наличии определенной проблемы. На головке цилиндров эту конструкцию вставляют в специальное отверстие. Далее все прикручивают, одним болтом. Достаточно открутить этот соединительный элемент, а затем вытащить деталь, протереть от моторного масла. Главное – не отсоединить колодку, к которой подключены дополнительные провода.

Зажигание можно включить после того, как будет подключен мультиметр – к среднему контакту, массе авто. Стальной элемент близко подносят к торцевой части детали. Например, для этого отлично подойдет обычный ключ. Остается отслеживать показания, которые появляются на дисплее. Если с датчиком все нормально – он реагирует на приближение любого металла, чье напряжение составляет 02,-0,4 в. Высокий показатель в расчет не принимается.

При отсутствии изменений в показателях тестера прибор точно надо менять. Главное – помнить о вероятности отсутствия уплотнительного кольца даже у новых оригинальных запчастей. Такую часть конструкции надо покупать отдельно, либо использовать старую.

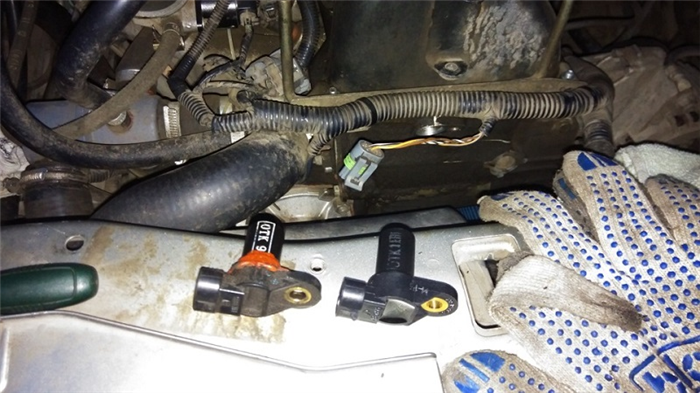

Замена датчика, дополнительные рекомендации

Подготовительный этап потребует сбора определенных инструментов:

  • дополнительное освещение, если оно требуется;
  • отвертка крестообразного типа;
  • ветошь;
  • новый контроллер;
  • ключ на 10.
Читать еще:  Стробоскопы в стоп сигналы

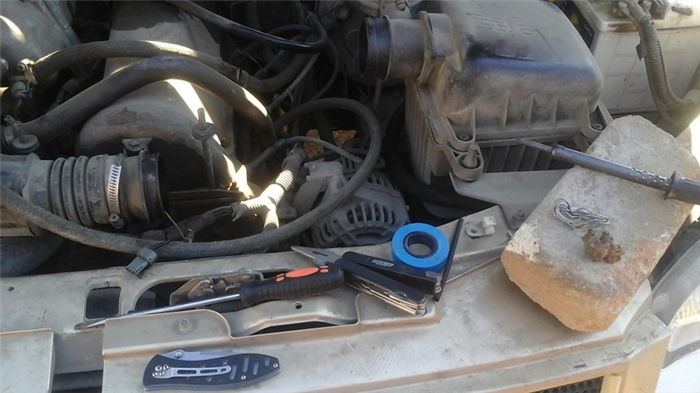

Последовательность действий описывается максимально просто:

  1. Сначала открывают капот.
  2. Стяжка с резинового патрубка воздуховода должна быть отпущена.
  3. Извлекаем сам воздуховод.
  4. Контроллер легко найти в первой части блока.
  5. Снимаем клеммы, отвинчиваем болт. Главное – чтобы сохранилась фаза.
  6. Остается извлечь датчик, заменить его новой деталью.
  7. Клеммы надеваем, патрубок воздуховода монтируем обратно.

Дополнительная информация о проверках и устранении неполадок

Подключение сканеров или компьютеров, снабженных специальным программным обеспечением – оптимальный вариант для выявления большинства неисправностей. Главное – выбрать программное обеспечение, соответствующее текущей марке авто.

При неисправности датчика распредвала появляются следующие варианты ошибок:

  • P0339. В этом случае от датчиков поступают прерывистые сигналы.
  • P0343. Сигнал отличается высоким уровнем, но он превышает норму.
  • P0342. Уровень сигнала для электрической цепи слишком низкий.
  • P0341. Такты сжатия/впуска цилиндропоршневой группы отличаются от текущих фаз газораспределения.
  • P0340. Сигнал определителя положения отсутствует.

Сканеры и ноутбуки с программным обеспечением у большинства покупателей отсутствуют. Поэтому более простым методом становится проверка с помощью мультиметра.

Всего в такой диагностике не больше 3 этапов:

  1. Проводку подвергают визуальному осмотру, Далее цепь прозванивают, чтобы проверить на предмет обрыва.
  2. На управляющем контакте датчика измеряют исходящий ток. Неисправность точно есть, если с ним что-то не так.
  3. Проверяют работоспособность путем приближения к металлическому предмету.

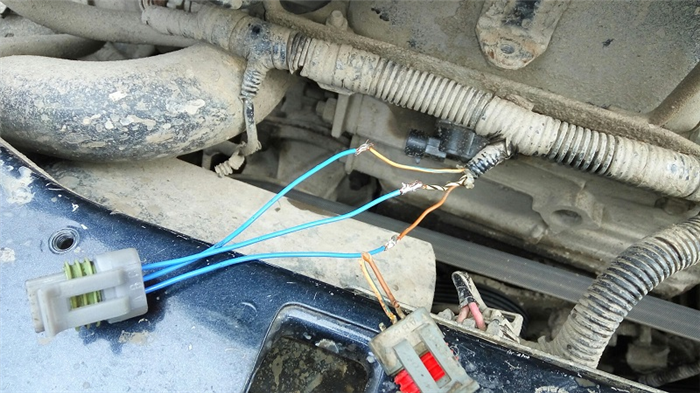

При первом этапе важнее всего убедиться в том, что проводка сохранила целостность, и в том, что контакт соединительной колодки достаточно надежен. Проводящие кабели стоит осмотреть дополнительно, чтобы убедиться в отсутствии оплавления изоляции, трещин с изломами. Мультиметром легко выполнить прозвон, поиск обрыва. Дополнительная обязанность – очищение от окисления. Это первый признак проблем.

После проведения диагностики всей системы можно переходить к самому датчику. Штатные зажимы типа «крокодил» легко заменяются проводами с иглами. Главное – правильно определить место расположения двух контактов питания и третьего провода, идущего к контроллеру. Напряжение между массой шины и контактом проверяют, включив питание. Сигнал должен сохранить нормальный уровень.

Если получены показатели выше или ниже нормы – датчик в обязательном порядке подлежит замене.

Деталь полностью снимают с двигателя, чтобы выполнить окончательную диагностику, принять финальное решение.

Выводы

Поломка этого датчика действительно может приводить к неприятным последствиям. При обнаружении любых признаков неисправностей к ремонту приступают как можно быстрее. Иначе велика вероятность, что машина просто встанет посередине дороги. Сначала считывают показания, при необходимости переходят к проверке самого датчика — для выполнения процедуры остаточно обычного цифрового мультиметра.

Особенности системы управления двигателем ВАЗ-2123

Двигатель автомобиля ВАЗ-2123 оборудован микропроцессорной системой управления (МСУД), т.е. системой распределенного впрыска топлива с обратной связью, которая объединяет неразрывно связанные между собой подсистемы питания и зажигания.

Управляет обеими подсистемами в комплексе электронный блок управления (ЭБУ), получающий информацию о состоянии двигателя от датчиков, контролирующих различные рабочие параметры системы.

Расположение датчиков показано на рис. 1.

Распределенным впрыск называется потому, что для каждого цилиндра топливо впрыскивается отдельной форсункой.

Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.

Рис. 1. Расположение элементов системы управления двигателем в подкапотном пространстве

Установленная на автомобиле МСУД ВАЗ-2123-40 с контроллером Bosch MP7.OH (2123–1411020–10) обеспечивает нормы токсичности Евро II.

В данной системе применен синхронный метод подачи топлива.

Форсунки включаются попарно и поочередно: сначала форсунки 1-го и 4-го цилиндров, а через 180° поворота коленчатого вала – форсунки 2-го и 3-го цилиндров и т.д.

Таким образом, каждая форсунка включается один раз за оборот коленчатого вала, т.е. два раза за полный рабочий цикл двигателя.

Для достижения норм токсичности Евро-IV на части автомобилей может быть применен метод фазированного впрыска.

В этом случае на двигатель дополнительно установлен датчик фаз, определяющий момент конца такта сжатия в 1-м цилиндре, а топливо подается форсунками по цилиндрам в последовательности, соответствующей порядку зажигания в цилиндрах (1–3–4–2).

В системе зажигания не используются традиционные распределитель и катушка зажигания.

Здесь применяется модуль зажигания, состоящий из двух катушек зажигания и управляющей электроники высокой энергии.

Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания.

Она также не имеет регулировок (в том числе и угла опережения зажигания), так как управляет зажиганием контроллер.

В системе зажигания применяется метод распределения искры, называемый методом «холостой искры».

Цилиндры двигателя объединены в пары 1–4 и 2–3, и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра).

В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй – с бокового на центральный.

Управляет зажиганием в системе контроллер.

Датчик положения коленчатого вала подает в контроллер опорный сигнал, на основе которого контроллер делает расчет последовательности срабатывания катушек в модуле зажигания.

Для точного управления зажиганием контроллер использует следующую информацию:

– частота вращения коленчатого вала;

– нагрузка двигателя (массовый расход воздуха);

– температура охлаждающей жидкости;

– положение коленчатого вала;

На фото 3 расположение элементов СУД автомобиля с 2009 года выпуска

С 2015 года автомобиль ВАЗ-2123 оснащен электронной системой управления двигателем с контроллером MЕ17.9.71 2123-1411020-50 под нормы токсичности ЕВРО-5.

Электронная система управления двигателем (ЭСУД) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств.

Контроллер представляет собой мини-компьютер специального назначения, в его состав входят оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически репрограммируемое запоминающее устройство (ЭРПЗУ).

Читать еще:  Вулканизация бокового пореза шины

ОЗУ используется микропроцессором для временного хранения текущей информации о работе двигателя (измеряемых параметров) и расчетных данных.

Также в ОЗУ записываются коды возникающих неисправностей.

Эта память энергозависима, т. е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от контроллера колодки жгута проводов) ее содержимое стирается.

ППЗУ хранит программу управления двигателем, которая содержит последовательность рабочих команд (алгоритмов) и калибровочных данные (настроек).

ППЗУ определяет важнейшие параметры работы двигателя: характер изменения крутящего момента и мощности, расход топлива, угол опережения зажигания, состав отработавших газов и т. п. ППЗУ энергонезависимо, т. е. содержимое его памяти не изменяется при отключении питания.

ЭРПЗУ хранит идентификаторы контроллера, двигателя и автомобиля.

Записывает эксплуатационные параметры, а также нарушения режимов работы двигателя и автомобиля. Является энергонезависимой памятью.

Датчики на Нива Шеврле

В каждом современном автомобиле имеется система управления, работу которой нельзя представить без датчиков. Каждый датчик Нива Шевроле помогает произвести оценку значений неэлектрических параметров, и помогает преобразовать их в электрический сигнал, который форматируется в специальный цифровой код. Далее он переходит в специальный электронный блок, и в соответствие с той программой которая в него заложена начинает активировать нужный механизм.

Все датчики делятся на два типа:

Первые формируют электрическую энергию внешнего типа, а вторые преобразуют электрический сигнал благодаря внутреннему энергетическому преобразованию. Их можно найти почти в каждой системе автомобиля, например в системе управления двигателем они помогают измерять давление и температуру воздуха, масла, всей охлаждающей жидкости. Также в зависимости от назначения отвечают за расход воздуха, скорость, давление,температуру и т.д. Давайте более подробней разберем каждый элемент в отдельности.

Скорости

Датчик скорости Шевроле Нива помогает точно определить с какой скоростью двигается автомобиль. Полученная информация передается на спидометр. Также помимо этого выполняет такие функции как:

  • Контролирует расход топлива
  • Выводит информацию на приборную панель
  • В автомобилях с автоматом входит в систему которая отвечает за управление двигателем.

Если по каким либо причинам он выходит из строя, то дальнейшие движение становится затруднительным. Причинами поломки может быть загрязнение или окисление. В случае если прибор перестал работать в первую очередь нужно проверить нет ли следующих проблем:

  • Окислились контакты
  • Произошел обрыв электрической проводки
  • Разрушилась изоляция проводов
  • Имеются механические повреждения

Диагностику можно произвести как визуально визуально так и при помощи мультиметра. Для этого извлекается датчик после этого к контактам нужно подключить плюс, а минус на массу автомобиля. Переводим мультиметр в режим измерения мощности и если показывает что напряжение увеличилось то элемент можно считать неисправным.

Что бы его поменять нужно отключить АКБ. Когда автомобиль обесточен находим датчик который расположен на задней крышке раздаточной коробки. Отсоединяем от него клемму и выкручиваем гаечным ключом.

Датчик фаз Нива Шевроле работает на принципе эффекта Холла. Работает он следующим образом, на распредвале имеется специальный штифт и когда он проходит параллельно торцу датчика, датчик начинает передавать на имеющийся контроллер импульс напряжения который должен иметь такое же положение как и поршень первого цилиндра в положение сжатия. То есть он нужен для того чтобы впрыск топлива и порядок работы цилиндров у двигателя соответствовал друг другу.

В случае выхода из строя он или его цепной контроллер записывает в свою память специальный код, и активирует сигнализатор. И чтобы его снять нужно:

  • Отсоединить АКБ
  • У двигателя снимаем декоративный кожух
  • Отсоединяем от датчика колодку
  • Отворачиваем болт который его крепит к блоку цилиндров
  • Вынимаем деталь из своего посадочного места
  • Устанавливаем новый в обратном порядке

Распредвала

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.

Температур

Датчик температуры Нива Шевроле помогает определить температуру воздуха окружающей среды. Располагается на бампере в нижней части с водительской стороны. Если перестает работать его можно заменить, для этого нужно:

  • Отсоединяем АКБ
  • Находи сам датчик
  • Аккуратно вытаскиваем его из своего посадочного места
  • Вытаскиваем его наружу
  • Нажав на фиксатор отсоединяем от него штекер
  • Устанавливаем новый в обратном порядке

Расхода воздуха

Расход воздуха Нива Шевроле контролируется при помощи датчика термоанемометрического типа, располагается который между шлангом впускной трубки и воздушного фильтра. Величина постоянного тока зависит от направления и количества движущего воздуха который проходит через него. В случае неисправности системы заносится в память код и активируется сигнализатор.

Чтобы заменить нужно приготовить ключ на 10 и отвертку и проделать следящие:

  1. От датчика отсоединяем колодку
  2. Ослабляем хомут воздушного патрубка
  3. Выкручиваем болты которые крепят датчик и уплотнительное кольцо
  4. Устанавливаем новый

Кислорода

Датчик кислорода Шевроле Нива называют еще лямбда-зондом, расположен он в системе выпуска отработанных газов на приемной трубке. Кислород который содержится в отработанных газах взаимодействует с ним создавая при этом разность потенциала на выходе. Изменяется он примерно от 0,1 до 0,9 В.Чтобы он нормально функционировал его температура должна быть не ниже 360 градусов. Для этих целей имеется встроенный нагревательный элемент. В случае если на выходе разность потенциалов низкая то смесь начинает обогащаться, а если наоборот она высокая то происходит обеднение смеси.

Читать еще:  Как заклеить пластмассовый радиатор

Дитонации

Датчик детонации на Шевроле Нива расположен на блоке цилиндров на верхней части, его основная задача улавливать необычные вибрации в двигателе. Отличная чувствительность обеспечивается благодаря пьезокристаллической пластине. Во время вибраций датчик генерирует импульсы которые увеличиваются при возрастание ударов. По сигнал контроллера происходит регулировка опережения зажигания чтобы устранить детонацию топливных вспышек. Проще говоря он контролирует работу двигателя вовремя движения на пониженных оборотах вовремя включения повышенной передачи, для того чтобы поршни,блок цилиндров, а также коленвал не вышел из строя. Ниже представлена таблица по его замене:

Уровень топлива

Датчик уровня топлива Нива Шевроле определяет остаток топлива в баке и передает показания на приборную панель. Находится он в топливном баке. Его поломка может привести к остановки автомобиля в самый неподходящий момент, так водитель не будет знать сколько реально в баке топлива. Поэтому если появились проблемы с ним то лучше как можно скорей замените, cделается это можно так:

  1. Поднимается правая часть заднего сиденья
  2. Отгибается ворсистая тряпка
  3. Откручивается два самореза на лючке бензонасоса
  4. Снимаем лючок
  5. Отсоединяем два патрубка и клеммы
  6. Откручиваем 8 винтов
  7. Вынимаем аккуратно бензонасос и меняем необходимый элемент

Все работы проделываются в течение 10 минут.

Холостого хода

Датчик холостого хода Шевроле Нива обеспечивает подачу воздуха в двигатель вовремя работы на холостом ходу. Во время поступления сигнала на ЭБУ датчик перемещает клапан, изменяя проходное отверстия в воздушном клапане. Если он выйдет из строя то отремонтировать его не получится, так как он имеет неразборную конструкцию.

Для его замены нужно подготовить торцевой ключ на тринадцать, пассатижи и крестовую отвертку и проделать следующие:

  1. Откручиваем болты крепления и снимаем корпус с дроссельной заслонки
  2. Отключаем колодки проводов разъем регулятора работы двигателя
  3. На корпусе дроссельной заслонки выкручиваем пару винтов
  4. Снимаем регулятор
  5. В имеющемся отверстие вынимаем уплотнительное кольцо

Подводя итог можно сделать вывод что выход из строя любого из выше перечисленных элементов может серьезно сказаться на работе автомобиля, поэтому в случае неисправности нужно произвести замену новой детали как можно скорей. Все работы по замене можно проводить самостоятельно.

Регулятор холостого хода Нива, Шевроле Нива ВАЗ 2123 технология фирмы GM

Уважаемые покупатели, во избежание ошибок при отправке регулятора 21203 холостого хода (РХХ), в строке «Комментарий» указывайте какой РХХ , модель вашего автомобиля, год выпуска.

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Регулятор холостого хода 21203-1148300 ООО «ВИЭ» по технологии фирмы GM.

При изготовлении РХХ 21203-1148300 ООО «ВИЭ» усилена обмотка и применены более мощные магниты, что увеличило мощность на 20%. Регулятор работает при напряжении 8,5V, что обеспечивает запуск при низкой температуре .

Регулятор холостого хода 21203-1148300 ООО «ВИЭ» оснащен наконечником из нержавеющей стали ( по рекомендации завода), что позволяет работать с газобалонным оборудованием.

Главное предназначение регулятором холостого хода (РХХ) — изменение частоты вращения коленвала путем регулировки просвета и изменения количества проходящего воздуха. Он является составляющей двигателя и имеет большое значение для нормальной работы автомобиля в целом.

Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки. На прогретом до рабочей температуры двигателе контроллер 2123 поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер 2123 за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.

Датчик холостого хода 21203-1148300 состоит из шагового электродвигателя, пружины и штока, заканчивающегося конусной иглой. С помощью двух нарезных винтов регулятор холостого хода ВАЗ прикреплен к корпусу дроссельного узла. Когда владелец машины поворачивает ключ в замке зажигания, шток выдвигается, упираясь в посадочное отверстие: датчик считывает шаги и клапан встает в первоначальное положение.

Другие артикулы товара и его аналогов в каталогах: 212031148300003, 212031148300000

ВАЗ- 2123, ВАЗ -21213-21214i, ВАЗ- 2131, ВАЗ — 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле Chevrolet Niva -2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации?

Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля Chevrolet Niva -2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .
