Противотуманные огни ваз 2110

Содержание

Можно ли самостоятельно подключить противотуманки на ВАЗ-2110

Не все машины отечественного производства имеют установленные еще на фабрике противотуманные фары (ПТФ), поэтому некоторым приходится доставлять автомобиль на СТО. Однако подключить противотуманные фары можно самостоятельно, что мы докажем прямо сейчас.

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

  1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
  2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
  3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
  4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

  1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
  2. Лампу для контроля за процедурой.
  3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
  4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
  5. 8 штук разъемов по типу «мамы».
  6. Изолента.
  7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Инструкция по подключению противотуманок на ВАЗ-2110

Чтобы позже не пришлось многое переделывать, во время подключения следуйте последовательно составленной инструкции:

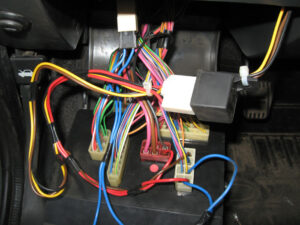

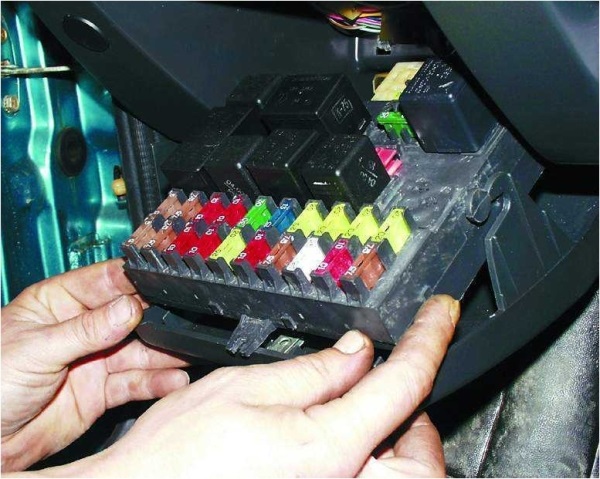

  1. Откройте крышку блока предохранителей, выкрутите 1 саморез и раскройте БП.
  2. Найдите 2 провода, длина которых достигает 15 см, разъемы кабеля называют «мамой». Определите, какой провод является постоянным – проверяется контрольной лампой, кабель следует подтянуть к реле на ножку.
  3. Красный провод обозначает плюс от реле. Чтобы провести монтаж быстро и без сложностей, лучше взять разъем со 2-й «мамой» и удлинить их кабелями до 30 см, обозначив разъем «мамы».
  4. Желтый и желто-черный кабели распределите в штекер белого цвета, он приходится на БП.
  5. Разъем со 2-м проводом и разъемом «мама» выведите к БП и подсоедините ко 2-му разъему «папа», он тоже характеризуется 2 проводами желтого и черно-желтого цветов, последний размещен позади кнопки открывания багажника.
  6. Черные провода чаще всего означают минус и подключают к реле к ножке.
  7. Также важно определить провод управления включения и выключения противотуманных фар. Это можно сделать несколькими способами, например, наметить провод, проходящий от габаритов без клавиши включения, таким образом фары будут загораться, как только будут включены габариты. Еще один способ – провести от габаритов через кнопку. Фары могут зависеть и от зажигания, на кнопке включения ПТФ обозначится плюс и только при нажатии клавиши включатся фары. Самый последний вариант считается самым удобным.

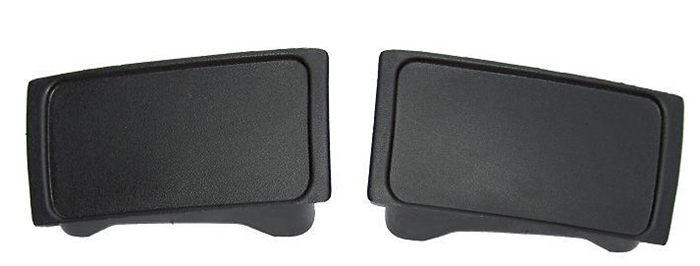

  8. Чтобы установить ПТФ, извлеките заглушку и вставьте фары прямо в бампер.
  9. Зафиксируйте облицовочный материал для фар.
  10. Возьмите отвертку крестообразного формата и проверните пару саморезов крепежа облицовки.
  11. Соедините колодку с кабелем. Теперь прибор поключенный.

Второй вариант подключения противотуманок

Сначала выберите область для установки приборов – для этого внизу под бампером предусмотрен небольшой отсек. Кстати, фары бывают разными, одни из них рифленые, созданы для рассеивания света, а прозрачные освещают пятнами. Хотя прозрачные агрегаты сегодня пользуются у собственников ВАЗ-2110 большим спросом, специалисты считают их не такими уж полезными.

Монтаж начинается с отсоединения проводов, идущих к датчику уровня жидкости и бачку омывателя. Отсоедините гайку, находящуюся на бачке смывателя, и извлеките целый пучок кабелей, находящихся слева под лонжероном.

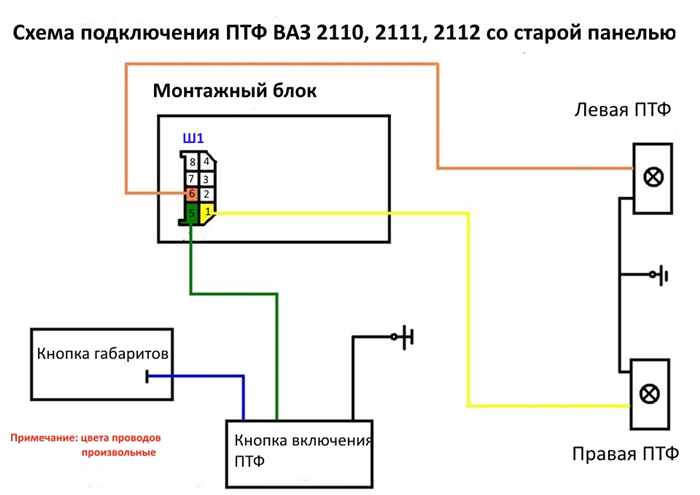

Рассматривая разъем Ш1, следует брать во внимание 3 провода: желтого цвета и 2 желто-черных. Отрежьте 2 куска кабеля желтого оттенка, протяните внутрь салона ВАЗ-2110. Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым.

Соедините вместе колодку с 2-мя проводами желтого цвета, прижмите их к жгуту, после этого можно монтировать на прежнее место омывающий бачок.

Теперь вам понадобится провод (2 штуки) с длиной до 0,5 м. Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Когда кабель от противотуманной фары уже находится в переднем лонжероне, протяните кабель там, где планируется фиксация фар. Не забудьте обработать каждый кабель клеммой массы.

Осталось надеть скобы на бампер, а колодки под клемму типа «мама» – на провода. Подготовка фар предполагает вставить в приборы лампочки, специалисты не рекомендуют прикасаться к осветительным лампочкам руками, когда они нагреются, увеличивается риск накала, приспособления могут лопнуть.

Если вы сомневаетесь, что не коснулись лампочек, или точно знаете, что касание было, нужно обезжирить поверхность, воспользовавшись спиртом. Далее подсоедините черный кабель к корпусному основанию, а желтый подведите непосредственно к лампочке. Даже новичок, воспользовавшись этим вариантом монтажа противотуманных фар, сможет разобраться, как правильно подключить противотуманки на ВАЗ-2110, и справится всего за пару часов.

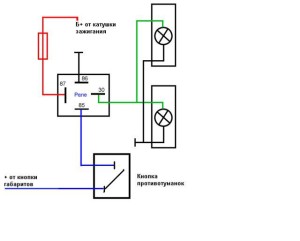

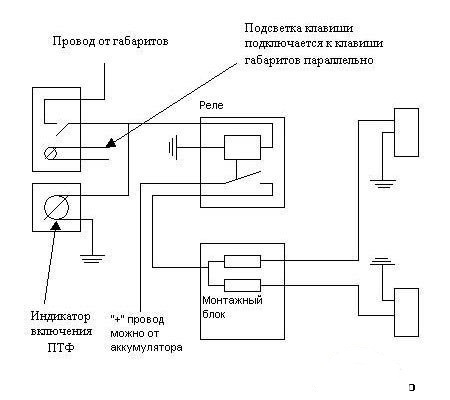

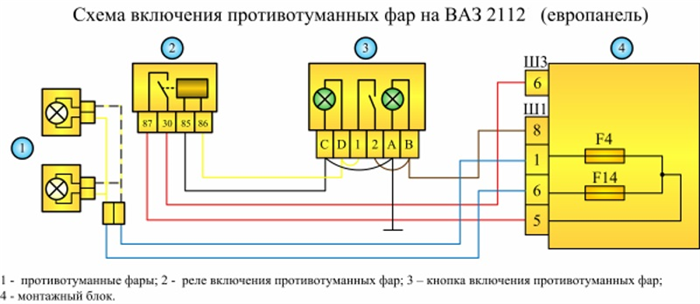

Третья схема по подключению фар

Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.

  1. Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
  2. Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
  3. Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
  4. Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
  5. Проверьте, находится ли в рабочем состоянии подсветка клавиши.
  6. Индикатор включения противотуманок подразумевает точно такую же проверку.

Тонкости подключения противотуманок

Мы не будем рассказывать, как правильно подключить кнопку противотуманок, схема представлена в ГКПТФ. Что касается подключения самих фар, левый выход расположен прямо возле радиатора под нижней частью фары слева, если смотреть на головное освещение. Чаще всего этот выход привязывается к кузову ВАЗ-2110 хомутом, сделанным из пластика.

Читать еще:  Поменять подшипник ступицы ваз 2112

Правый выход размещается также точно, только под правой составляющей, освещение тоже головное.

Реле противотуманных фар ВАЗ 2110 – основные особенности и устройство конструкции

Как известно, работа большинства электрических приборов в автомобиле регулируется с помощью специальных узлов. В данном обзоре мы рассмотрим один из них – реле задних противотуманных фар ВАЗ 2110, тем более, что система весьма проста, и разобраться в ее работе можно и без специального образования в данной области. Устанавливаться данная деталь стала на моделях с 2000 года, до этого ее не ставили. Сравнение реле на шесть и четыре контакта – разница очевидна

Как работает рассматриваемое устройство

Основными особенностями данного реле можно считать следующие:

  1. Тип устройства – нормальное разомкнутое, тип колодки – шестиконтактная, для обеспечения удобства и упрощения подключения нумерация контактов присутствует на корпусе изделия.
  2. Система собрана таким образом, что контакты замыкаются триггерно. Говоря простым языком, конструкция функционирует так: при нажатии кнопки система включается, при повторном нажатии – отключается.
  3. Самая главная особенность устройства – оно функционирует только при наличии напряжения на двух дополнительных контактах. Именно благодаря им кнопка автоматически отключается при выключении зажигания автомобиля.
  4. Реле может быть рассчитано на работу в системах с силой тока, не превышающей 20А.

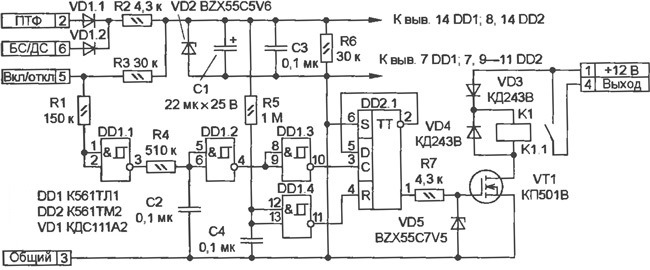

Так выглядит схема рассматриваемого нами реле

Важно! Как отмечалось выше, узел стал устанавливаться в автомобилях с 2000 года, поэтому не стоит верить специалистам, утверждающим, что реле на данную модель не ставилось. Просто они не сталкивались с таким вариантом системы, а ввиду того, что изделия выходят из строя достаточно редко, то и подобный вопрос возникает не так часто.

Что нужно знать об устройстве

Чтобы правильно подключить систему или заменить вышедший из строя элемент, нужно знать несколько важных особенностей, которые мы и рассмотрим. Многие автомобилисты обращаются в автомобильные мастерские, в то время как работы можно легко проводить и своими руками, тем более, что цена этого несложного ремонта почему-то высока.

Замена реле

Иногда задние противотуманные фары просто-напросто перестают работать, и если с лампочками и кнопкой все в порядке, то скорее всего причина кроется в выходе из строя реле.

В этом случае последовательность действий следующая:

  • В первую очередь следует приобрести новое реле 23.3777, если раньше возникала проблема по приобретению данной модификации, то сейчас можно заказать ее в интернет-магазине, и вам просто вышлют необходимую запчасть по почте или отправят службой экспресс-доставки. Разбирать систему до приобретения нового узла по меньшей мере неразумно.
  • Далее следует найти наше устройство. Вопрос, где находится реле задних противотуманных фар в десятке, один из самых распространенных, поэтому уделим этому нюансу особое внимание. В первую очередь снимается правая крышка центральной консоли (то есть, со стороны переднего пассажира). Она закреплена на нескольких саморезах, поэтому данный вид работ не вызовет затруднения.
  • После снятия крышки вы увидите разъем ЭБУ и целый блок предохранителей и реле, но это не то, что нам нужно. Наш узел располагается слева сверху, если смотреть на конструкцию, он присоединен отдельно на кронштейне центральной консоли, именно поэтому его часто не замечают, проверяя расположенный ниже блок.
  • Замена производится очень просто: откручивается фиксирующий винт, узел снимается, отсоединяется разъем, на его место ставится новое реле, после чего все собирается в обратном порядке.

Если вы решили установить реле в модель, где оно не предусмотрено конструкцией, то вам дополнительно понадобится колодка под шесть контактов

Важно! Не рекомендуется заменять реле на обычные четырехконтактные, так как нужно переделывать всю систему, а это требует определенных знаний и умений.

Популярная в наши дни такая услуга, как изготовление наклеек на фары оправдана и на противотуманных элементах, способствуя продлению их жизни. Главное, чтобы она не влияла на яркость света, и не создавала каких-либо помех.

Преимущества данной системы

Так чем же отличается работа шестиконтактного узла от обычного и широко распространенного варианта с четырьмя контактами?

Все весьма просто и понятно:

  • Главное преимущество рассматриваемого варианта — это тот фактор, что при обесточивании системы, выключении зажигания, они отключаются и не включаются при включении зажигания, то есть их нужно опять же включить. Такая система позволяет предохранить аккумуляторную батарею от разрядки в случаях, когда вы забыли выключить противотуманные фары.
  • Включение и выключение системы осуществляется с кнопки путем однократного нажатия, это также очень удобно. Для того чтобы видеть, что противотуманки работают, на кнопке предусмотрен специальный индикатор, так вы можете, бросив взгляд на консоль, увидеть, что нужно отключить данный вид освещения. Кнопка показана на фото ниже.

Индикатор на кнопке – еще одна полезная мелочь для повышения комфорта

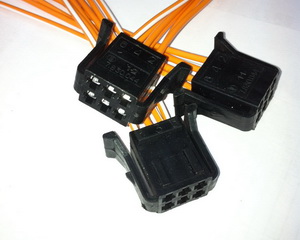

Как самостоятельно изготовить колодку на 6 контактов

Иногда проблема возникает с колодкой – в некоторых регионах ее сложно найти, но можно выйти из положения, в этом вам поможет простая инструкция:

  • Вначале вам необходимо приобрести ленту контактов «мама».
  • Далее отрезается два кусочка по три контакта, и накладываются один на другой, получается нужная нам конфигурация. Для начала следует присоединить их в таком положении, чтобы убедиться, что ничего не мешает.
  • После этого нужно зафиксировать колодку, наилучший вариант – надевание термоусадочной трубки соответствующего размера и последующее нагревание – так мы получаем практически полноценную конструкцию, прочно соединенную в один узел. Более простое решение – простая изолента, но все-таки первый вариант предпочтительнее и выглядит намного лучше.

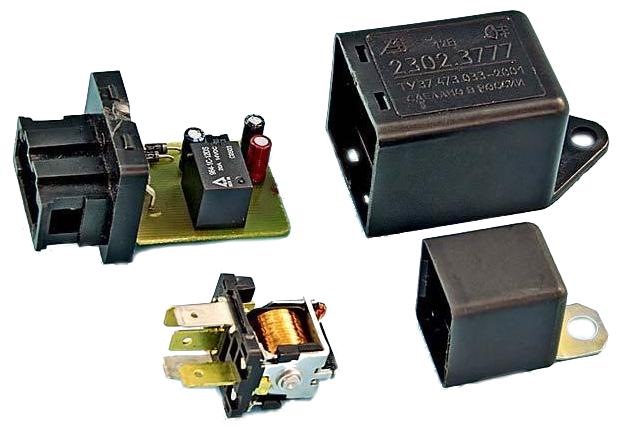

Реле 23.3777 отвечает за работу задних противотуманных фар

Вывод

Еще лучше разобраться в некоторых нюансах рассматриваемой темы поможет видео в этой статье. Оно разъяснит некоторые важные моменты еще лучше и позволит выполнить работы на самом высоком уровне.

Выбор и инструкция по подключению противотуманных фар (ПТФ) на ВАЗ 2110

В отличие от головной подсветки дороги, противотуманки лучше справляются с освещением в сложных погодных условиях (дождь, снег, туман). Хотя эти нехитрые излучатели не предусмотрены базовой комплектацией обычной «десятки», ниже разберем, как увеличить функционал своего автомобиля и правильно установить противотуманные фары на ваз 2110.

Особенности ПТФ на ВАЗ 2110

Наша родная «десятка» не многим отличается от предыдущих моделей своей марки. Однако есть три особенности организации подсветки при плохой видимости:

  1. В базовой заводской комплектации «десятки» не предусмотрена установка передних противотуманок. В бампере вы не найдете гнезда для подключения огней.
  2. Зато автомобиль ВАЗ 2110 оснащен задними противотуманными осветителями. По некоторым версиям, задние ПТФ выполняют роль дополнительных габаритных огней. Чтобы была возможность для сохранения дистанции при непогоде.
  3. «Десятка» может комплектоваться двумя видами панелей управления: стандартного и европейского образца. В старых панелях гнезда для кнопки включения противотуманок нет. Но есть выходы для монтажа дополнительных выключателей.

Передняя панель европейского вида снабжена гнездом выключателя противотуманок, а на предохранительной панели есть выходы для их монтажа.

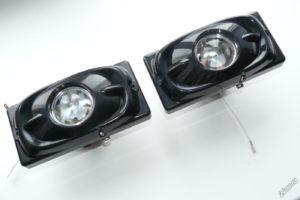

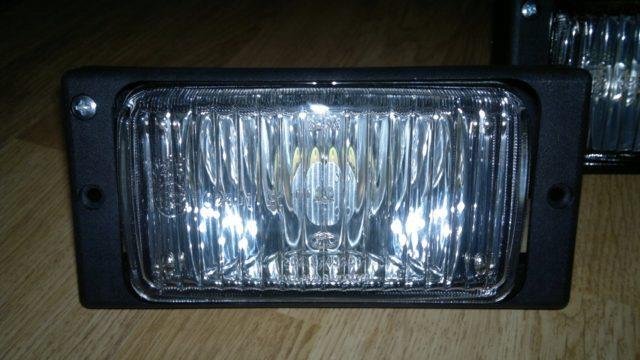

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

  • По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
  • Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.
  • Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
  • Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.
Читать еще:  Размер кардана ваз 2101

Рекомендуем видео по теме:

ТОП производителей и моделей ПТФ

Не все фонари могут встать в бампер 2110. Чтобы не ошибиться, мы составили ТОП моделей противотуманок разных производителей:

Вид излучателя и линзы

Требования к установке ПТФ

Чтобы установка противотуманных фар на ваз 2110 была произведена в соответствии со всеми требованиями безопасности, придерживайтесь следующих правил:

  • установка или замена производится сразу двух фонарей;
  • расположение по вертикали: нижняя точка фонаря, не ниже 250 мм от дорожного полотна;
  • расположение по горизонтали: отступ от внешних габаритов поверхности кузова не более 400 мм;
  • посадочные места ПТФ находятся ниже гнезд фонарей ближнего света;
  • диапазон прямого освещения противотуманок составляют: вертикально -5˚(+5 ˚), горизонтально — 45˚ (+10˚)

Модели ваза 2110 не имеют гнезд в бампере для монтажа противотуманных огней, поэтому их придется проделывать самостоятельно.

Инструкция по подключению противотуманок на ВАЗ 2110

Чтобы правильно произвести монтаж ПТФ на ваз 2110 мы составили схему, которая вам поможет разобраться в тонкостях установки.

  • противотуманные фонари с цоколем Н1;
  • комплект для установки ПТФ;
  • обод (рама) фонарей (2 шт, правая и левая);
  • излучатели (2 шт);
  • болты М6х45 — 4 шт;

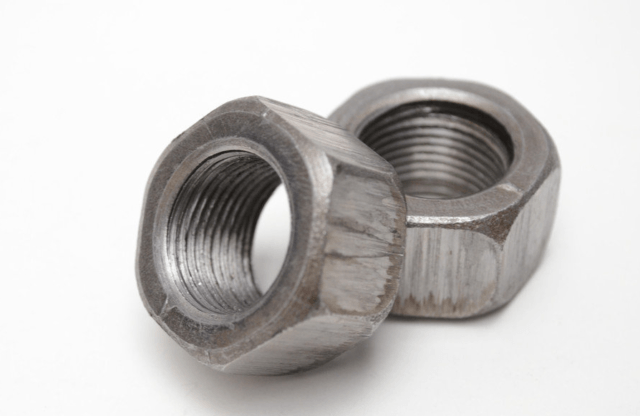

  • гайки М6 — 4 шт.

Подготовка, что делаем:

  1. Если в бампере проштампованы гнезда для ПТФ, то ориентироваться нужно на их форму и размер.
  2. Если такой штамповки нет, то предварительно размечаем расположение.
  3. Далее дрелью или лобзиком проделываем отверстие. Причем нужно учитывать форму бампера (его изгибы), материал из которого он произведен (хрупкий, твердый).

Установка противотуманных фар на ВАЗ 2110, что делаем:

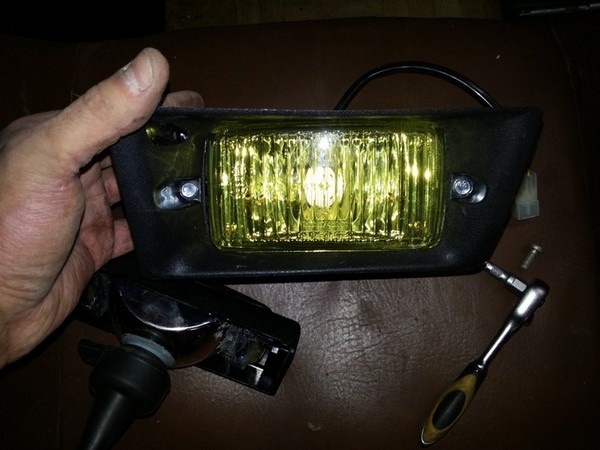

  • Устанавливаем излучатели в фары. Если фонари белого цвета, линзу можно обтянуть желтой пленкой.
  • Цоколь на месте крепления лампы защищаем автогерметиком. Это предотвратит проникновение влаги и пыли внутрь фары.
  • Если установлены заглушки на местах ПТФ в бампере – снимаем. Они закреплены болтами с внутренней стороны. Поэтому отвинчивать их придется через капот автомобиля.
  • Фонари фиксируем на ободах (рамах) болтами.
  • Монтируем фары в гнезда, закрепляем болтами.

Подключение ПТФ, Что делаем:

  • Кабели (+) дополнительно изолируем гофротрубками. Если они слишком длинные подрезаем.
  • Выводим их через гнездо для гидрокорректора. Можно провести их через выход для троса сцепления, но это может вызвать повреждение проводов и как следствие – короткое замыкание.
  • Подключаем провода к монтажному блоку, по приложенной к нему схеме.
  • Отключаем (+) клему, освобождаем монтажный блок-реле.

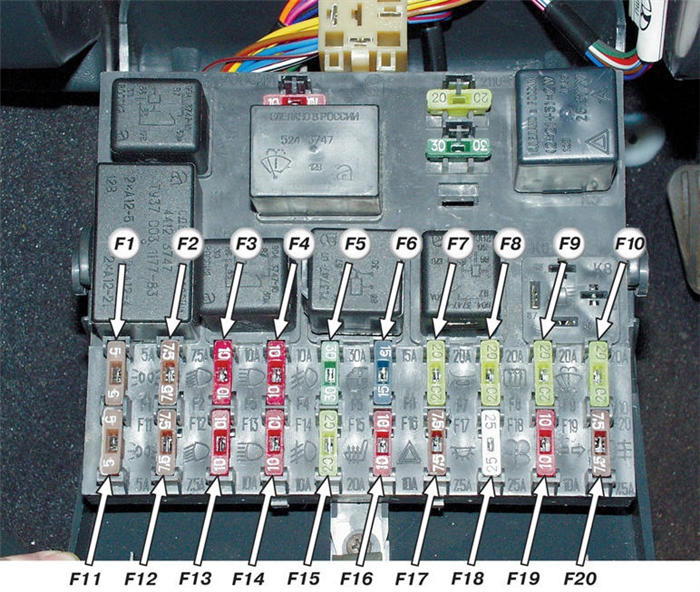

  • Находим предохранители F4 (для правой лампы) и F14 (для левой).
  • Надеваем на провода медные разъемы, и вставляем во вход по приложенной схеме.

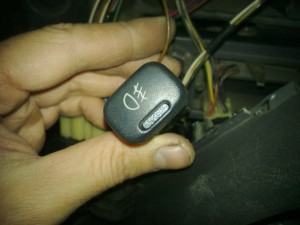

  • Выводим выключатель. На панелях европейского образца есть стандартные заводские кабели для монтажа ПТФ.
  • Питание выключателя на приборной панели выводим от предохранителя правых габариток.
  • Подключаем штекеры к излучателям.
  • Проверяем работоспособность противотуманок.
  • Калибруем направление луча положением регулировочного винта.

Полезное видео по теме:

Немного отзывов

Каждый мастер сам выбирает комплектующие для автомобиля. Чтобы проще было сориентироваться, мы собрали отзывы о ПТФ на ВАЗ 2110 от автомобилистов:

Противотуманные огни завода Киржач Автосвет зарекомендовали себя как недорогие и надежные, легко регулируются, дают ровный прямой свет, работают до 5 лет, цена оправдывает характеристики. Следом за ними идут Бош: хороший свет, герметичная защита от влаги и пыли, работают до 4 лет, немного дороже.

Китайские огни на ВАЗ 2110, имеют непродолжительный срок службы, неровный световой поток, иногда приходят недоукомплектованные.

В заключение

В некоторых схемах подключения ПТФ на ВАЗ 2110 противотуманные огни подключаются через реле. Это может привести к отключению фар. Реле нужно для коротких запусков. Когда лампы работают постоянно, реле нагревается и отключается. В этом случае замыкание предотвратит подключение через предохранители. Следуйте нашим рекомендациям и делитесь своим опытом установки подсветки в комментариях и социальных сетях.

Как правильно смонтировать и подключить противотуманные фары на ВАЗ 2110, 2111, 2112

В ненастье, когда над дорогой стелется туман или выпадают обильные осадки, основное освещение автомобилей плохо справляется со своей ролью. Причина заключается в том, что главные фары были сконструированы в расчёте на ясную хорошую погоду. Противотуманки же ставятся для использования при плохих погодных условиях. Именно поэтому они незаменимы в холодное время года. Для монтажа ПТФ необязательно обращаться в автосервис, опытные владельцы ВАЗов вполне могут сделать это самостоятельно.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

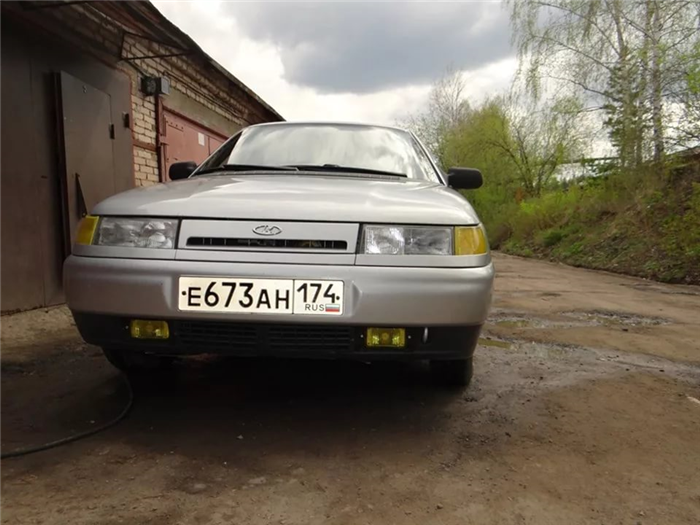

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

  1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
  2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
  3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.
Читать еще:  Болт колеса ваз 2110 размер

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

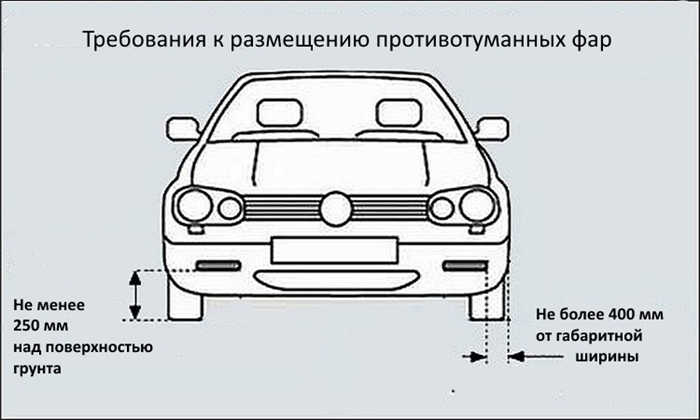

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

  • количество — 2 штуки;
  • не ближе 25 см к поверхности дорожного покрытия;
  • не больше 40 см от внешнего контура фар;
  • гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
  • углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5 о +5 о , в горизонтальной — 45 о +10 о .

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

  • какая торпеда стоит на вашем автомобиле;
  • есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

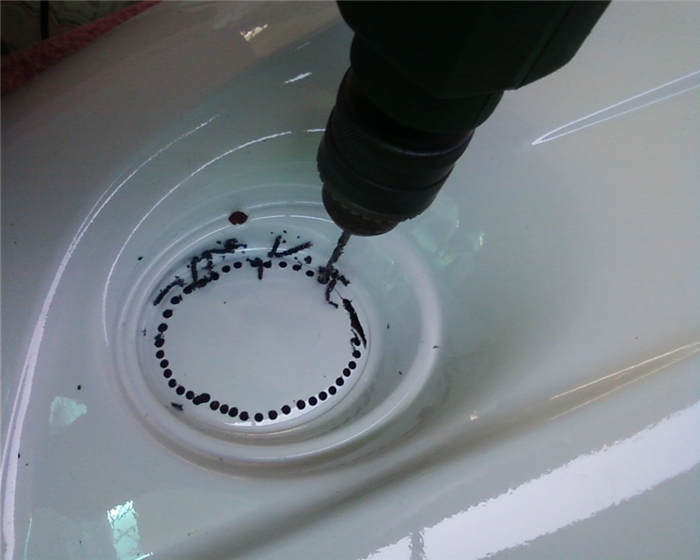

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

  • мультиметр (мультитестер);
  • контрольную лампочку;
  • комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
  • плоскогубцы;
  • кусачки;
  • гаечные ключи 8х10, 12х14;
  • лёгкий молоток;
  • изоленту;
  • упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

  • ПТФ — 2 шт.;
  • рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
  • клавишу с жёлтым индикатором-подсветкой;
  • реле;
  • провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
  • соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
  • колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
  • болты М8х45 — 4 шт.;
  • «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

  1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
  2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
  3. Снять плюсовую клемму с аккумулятора.
  4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
  5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

  1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
  2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
  3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
