Электростеклоподъемник на ваз 2114

Содержание

Замена стеклоподъемника на ВАЗ 2114 и 2115

На большинстве автомобилей Lada Samara, таких как ВАЗ 2114 и 2115 устанавливались с завода электрические стеклоподъемники. Конечно, в них есть масса достоинств, и это намного удобнее, чем механические. Но в то же время, при выходе из строя механизма или мотора, закрыть или открыть окно автомобиля просто не получится.

Чтобы произвести замену электростеклоподъемника на ВАЗ 2114 и 2115 в сборе, понадобится следующий инструмент:

  1. Головка на 10 мм
  2. Трещотка или вороток
  3. Удлинитель

Как снять стеклоподъемник в сборе на ВАЗ 2114 и 2115

Первым делом необходимо добраться до креплений всего механизма, а чтобы это сделать — снимаем обшивку передней двери. Когда с этим справились, откручиваем два болта крепления стекла двери к планке трапеции.

Они затянуты с довольно немалым моментом, хоть и имеют небольшой диаметр резьбы, поэтому головкой делать это удобнее всего.

Теперь стоит посмотреть на остальные крепления механизма к двери. На фото ниже наглядно показаны все гайки крепления стеклоподъемника.

Затем можно откручивать все их поочередно. Сначала три, которые крепят мотор:

Затем одну вверху в непосредственно близости к стеклу:

И одну практически в самом низу:

Когда все крепления освобождены, необходимо отсоединить штекер питания от моторчика стеклоподъемника. После чего можно аккуратно снимать всю трапецию со шпилек, и выводить механизм через самое большое технологическое отверстие в двери.

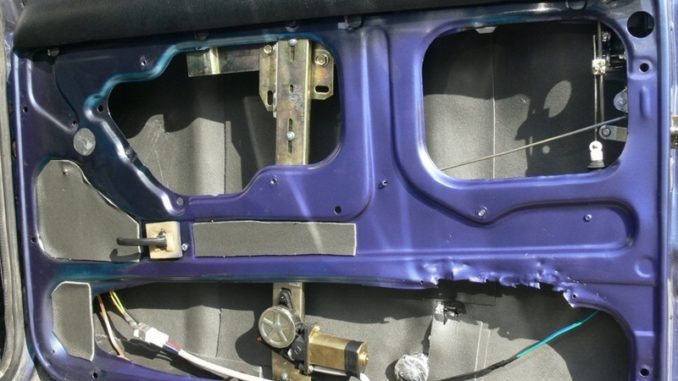

И окончательный результат будет выглядеть примерно следующим образом.

Теперь можно покупать новый стеклоподъемник, цена которого составляет порядка 1000 рублей в сборе и производить его замену. Установка выполняется в обратной последовательности, и сложности в процессе данной работы не возникает.

Если неисправность была именно в самом моторе, что бывает чаще всего, то можно произвести замену именно электро-двигателя. Он стоит порядка 600 рублей, и меняется также просто.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

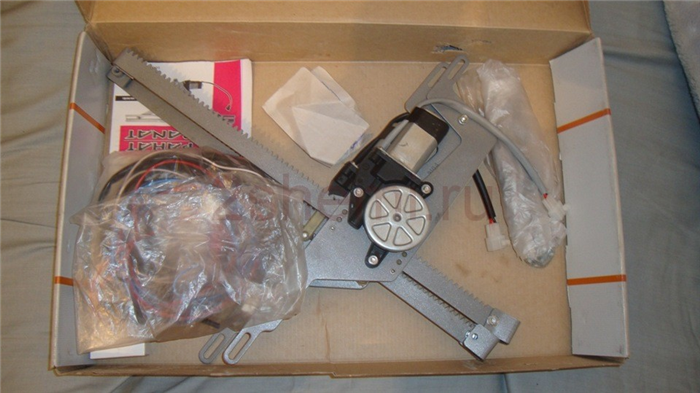

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

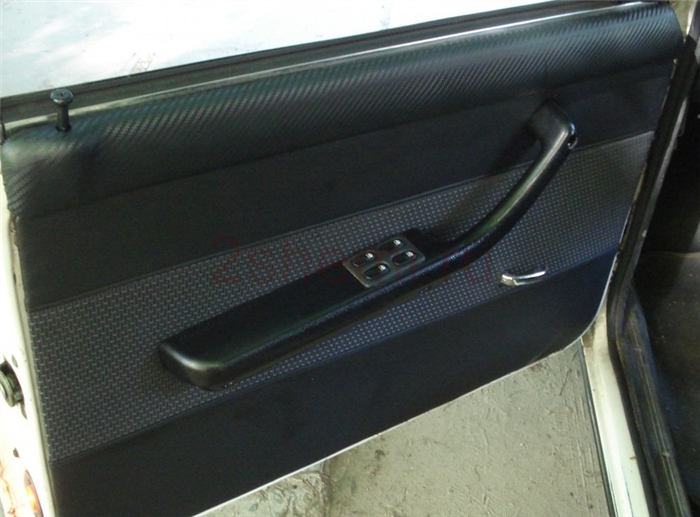

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

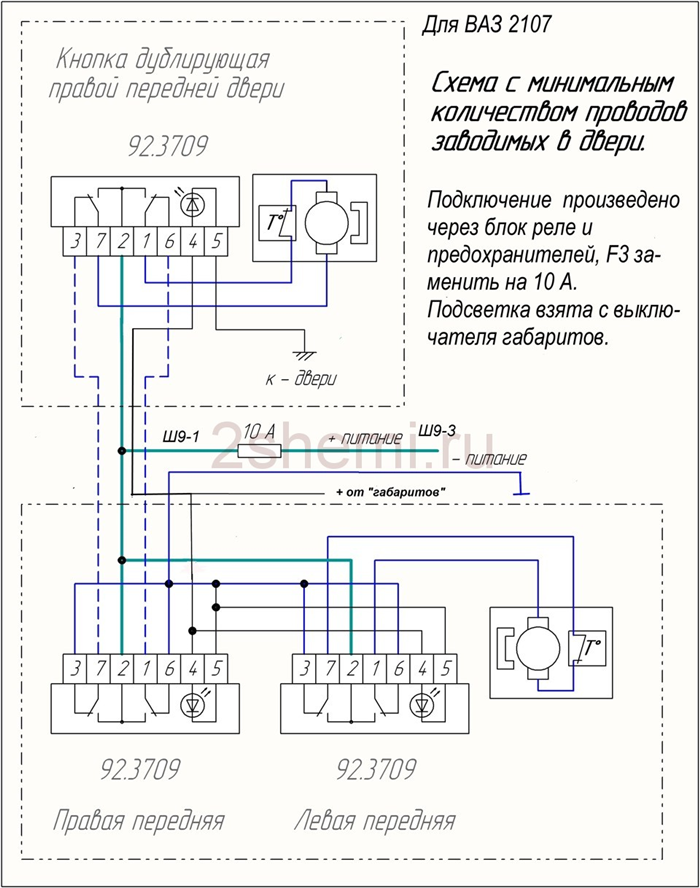

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Читать еще:  Задний жгут проводов ваз 2109

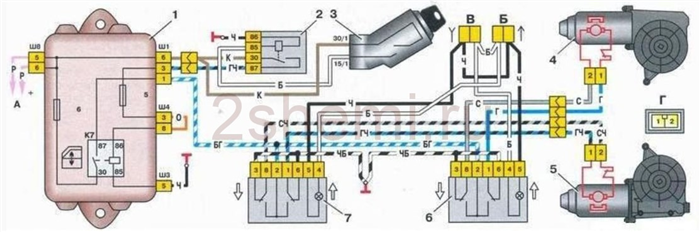

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

  • 1 — Монтажный блок
  • 2 — Реле зажигания
  • 3 — Замок зажигания
  • 4 — Моторедуктор электростеклоподъемника правой двери
  • 5 — Моторедуктор электростеклоподъемника левой двери
  • 6 — Переключатель электростеклоподъемника правой двери
  • 7 — Переключатель электростеклоподъемника левой двери
  • К7 — Реле питания электростеклоподъемников
  • А — К выводу «30» генератора
  • Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
  • В — к табло подсветки рычагов отопителя
  • Г — условная нумерация штекеров в колодке моторедуктора

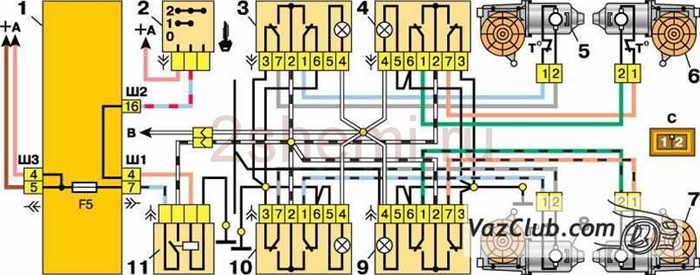

Схема ЭСП ВАЗ 2110, 2111, 2112

  • 1 – монтажный блок
  • 2 – выключатель зажигания
  • 3 – переключатель электростеклоподъемника правой передней двери
  • 4 – переключатель электростеклоподъемника правой задней двери
  • 5 – моторедуктор электростеклоподъемника правой передней двери
  • 6 – моторедуктор электростеклоподъемника правой задней двери
  • 7 – моторедуктор электростеклоподъемника левой задней двери
  • 8 – моторедуктор электростеклоподъемника левой передней двери
  • 9 – переключатель электростеклоподъемника левой задней двери
  • 10 – переключатель электростеклоподъемника левой передней двери
  • 11 – реле включения электростеклоподъемников
  • А – к источникам питания
  • В – к выключателю освещения приборов
  • С – условная нумерация штекеров в колодках электростеклоподъемников

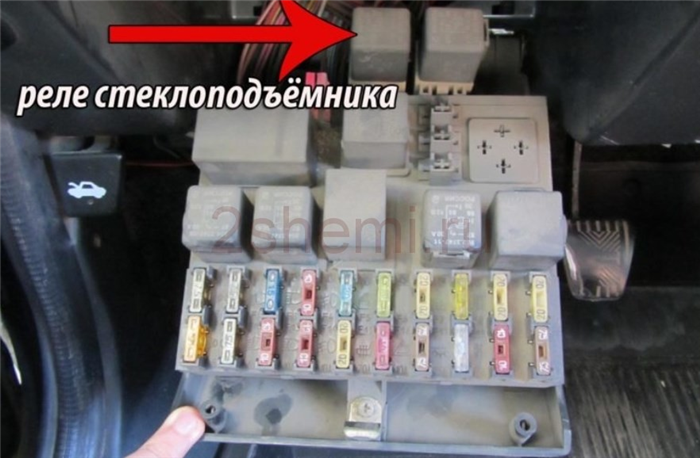

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

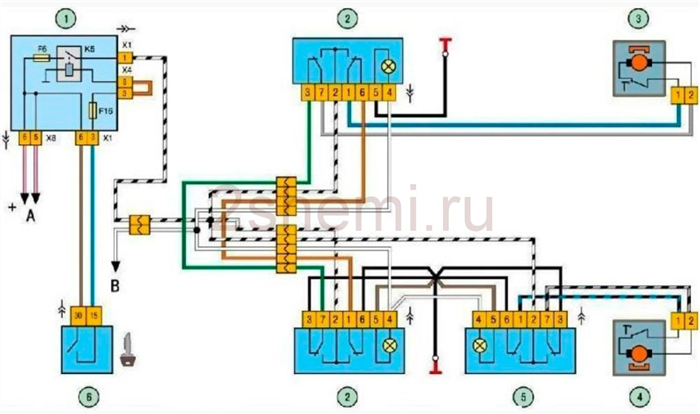

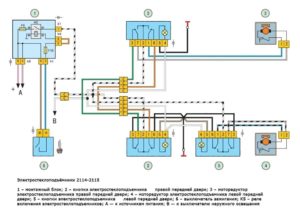

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

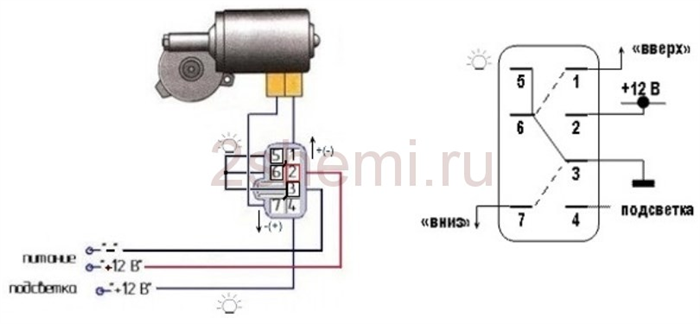

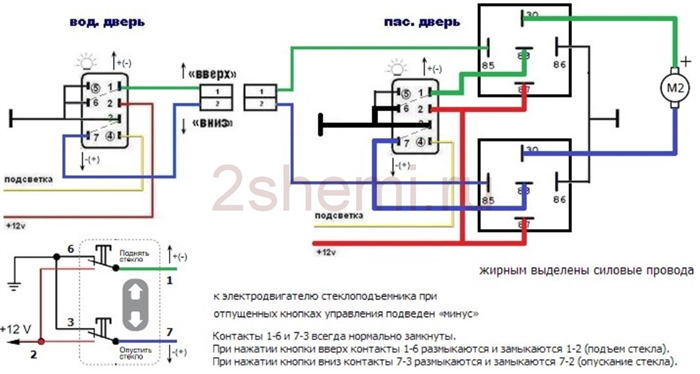

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

Последовательное подключение — схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

Параллельное подключение — схема

Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.

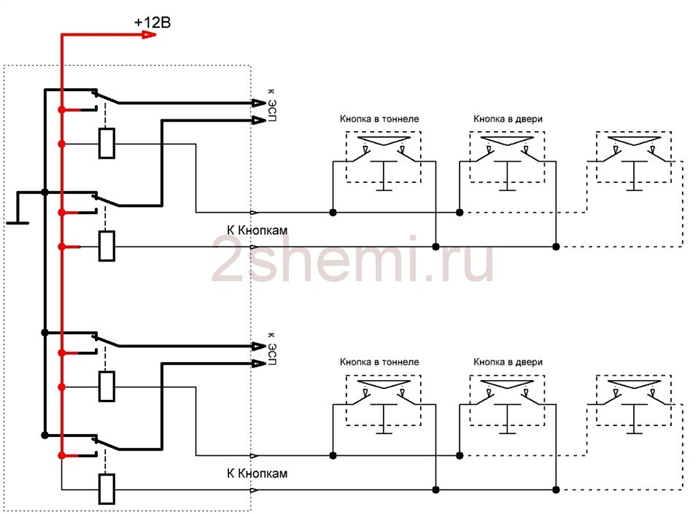

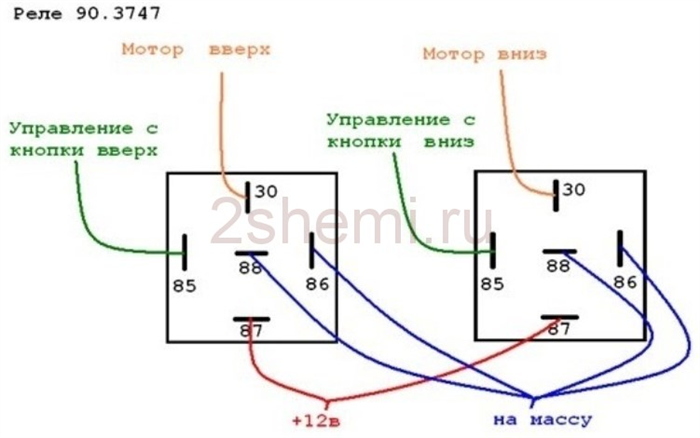

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса.

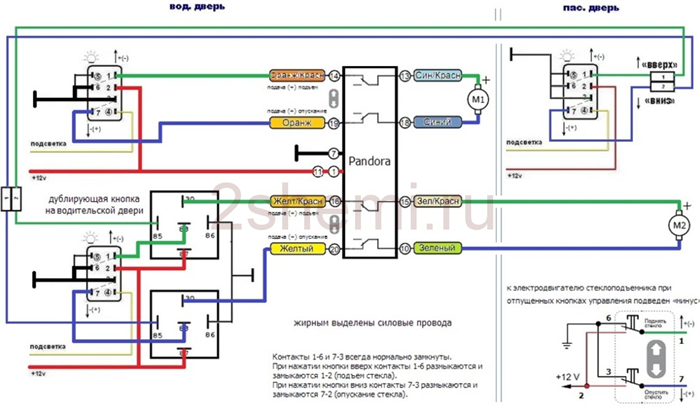

Доводчик стекол Pandora DWM

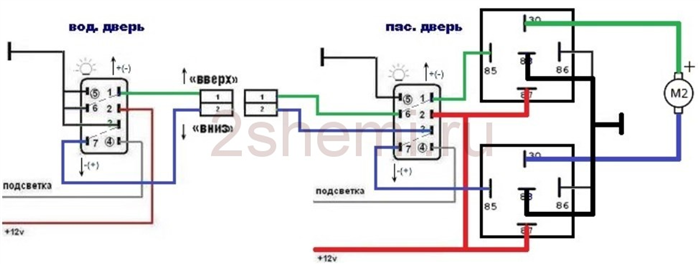

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Читать еще:  Сколько стоит поварить ваз 2109

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Схема подключения стеклоподъемников на ВАЗ-2114

Водителям автомобилей ВАЗ-2114 необходимо знать, как подключать стеклоподъемники самостоятельно, несмотря на возможность отдать машину в автосервис. Это сэкономит финансы, а порой и время. В этой статье мы ознакомимся с тем, что для этого необходимо.

Схема подключения клавиши стеклоподъемника

Управляется данный элемент кнопками, и поскольку со временем они перестают функционировать или начинают заедать, необходимо знать, как это исправить. Поломки могут происходить, например, из-за того, что:

  • зимой замерзает стекло;
  • ломается подъемник.

Точно определить, в чем заключается неисправность, маловероятно, нужно снимать обшивку и разбирать устройство. При этом, снимая детали, нужно все их внимательно осматривать. Тут можно обнаружить проблему в электропитании или же (что происходит реже) причину, заключающуюся не в электрике.

Устранение неисправностей

Если поломка заключается в электропитании, необходимо осмотреть предохранитель стеклоподъемника. Если причина не в нем, нужно проверить его моторчик, и напряжение, которое он передает на зажимы. Осуществляется это 12-вольтной лампой либо мультиметром. При отсутствии напряжения проверяются реле, проводка и блок питания.

В ситуации если клавиша заедает или работает через раз, причина неисправности, скорее всего, в ней самой. Нужно разбирать стеклоподъемник, извлекать ее, и если контакты окислены – прочищать их.

Ремонт клавиши

Если водитель убедился в том, что причина неисправности в кнопке, он может сам ликвидировать поломку следующим образом:

  1. Первым делом нужно разобрать панель двери.
  2. Потом отсоединяется разъем, откручивается крепление, удерживающее плату кнопки, на которой размещены 4 контакта. Если они окислились, их нужно прочистить.
  3. Нелишним также будет осмотреть пружины и проверить функционирование всех элементов.
  4. Следующим шагом следует нанести токопроводящий клей на поверхность резиновой оболочки в точке соприкосновения контактов и печатной части платы.

Когда он высохнет, осуществляется сборка всех компонентов и установка их обратно.

Подключение клавиши

Чтобы подключить ее, необходимо иметь в наличии набор следующих инструментов:

  • гнездо для подключения;
  • зажимы «папа» – 2 шт.;
  • семь пистонов;
  • кнопка свеклоподъемного устройства;
  • большие зажимы «мама» – 2 шт.;
  • стакан и гнездо для кнопки;
  • семь небольших зажимов;
  • четыре метра кабеля сечением 0,75;
  • также нужна колодка «мама-папа» на 2 контакта.

Примечание: если клавиши монтируются на более чем одну дверь, нужно иметь при себе отдельный набор на каждую из них.

Инструкция по установке непосредственно на дверь

  1. Сначала авто обесточивается, а с аккумулятора снимается зажим со знаком «минус».
  2. Далее демонтируется обшивка доступа к устройству стеклоподъемника.
  3. Если кнопка механизма размещается на двери со стороны водителя, следует от нее протянуть проводку к необходимым для установки дверям.
  4. На реле этого устройства располагается 12-вольный кабель черно-белого окраса, к которому нужно присоединить два таких же, но красного цвета.
  5. Провода голубого и серого окраса на двери авто, которые подключены к моторчику стеклоподъемника, следует прикрепить к штепселю блока таким способом: кабель черно-белый к голубому, а черный к серому.

К клавише подсоединяются 5 проводов:

  • черный, отвечающий за «массу»;
  • красный, принимающий напряжение на 12 вольт;
  • черно-белый, идущий к голубому;
  • белый, обеспечивающий подсветку;
  • черный кабель, который подключается к серому.

Провода с зажимами подключаются так:

  • ко второму разъему подключается 12-вольтовый красный;
  • третьему – черно-белый (от голубого);
  • четвертому – белый (подсветка);
  • пятому – черный («масса»);
  • шестому – также черный (от серого).

Если провода будут подключены неправильно, клавиша не будет функционировать.

Далее необходимо кабель черного окраса воткнуть в гнездо № 1, а черно-белый, соответственно, в гнездо № 2. Свободные концы обжимаются большим зажимом типа «мама» и подсоединяются к новому гнезду.

Примечание: провод черно-белого окраса должен идти к голубому, а черный – к кабелю такого же черного цвета.

Ну вот и все. На последнем этапе устанавливается стакан и клавиша стеклоподъемника, которые закрепляются герметиком в специально предназначенном гнезде в обшивке двери.

Читать еще:  Как поставить противотуманки на ваз 2109

В завершение можно сказать, что осуществить установку стеклоподъемников на ВАЗ-2114 можно самостоятельно, имея в наличии соответствующие инструменты и знания.

Стеклоподъемник ВАЗ 2114: неисправности и их устранение

Такая деталь, как стеклоподъемник ваз 2114, является залогом не только комфортной, но и безопасной поездки в любую погоду. Если он выйдет из строя в дождь или снегопад, то водитель должен прекратить движение по дороге и выполнить ремонтные работы либо вызвать эвакуатор. Сегодня мы расскажем о том, почему ломаются стеклоподъемники и о том, как выполнить их полную замену в случае необходимости.

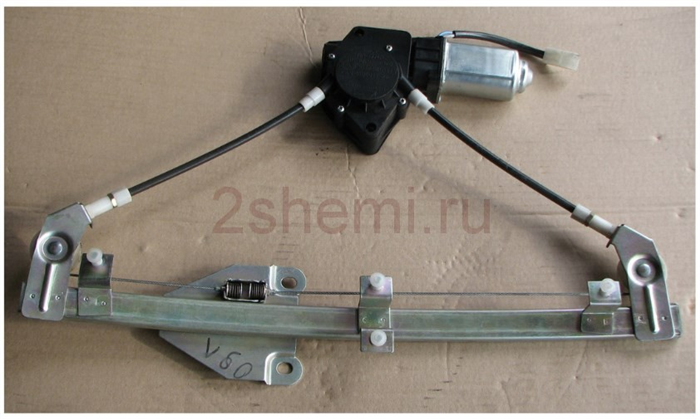

Стеклоподъемник ваз 2114

Основные поломки стеклоподъемников

В зависимости от комплектации машины, на ней могут быть установлены как механические (ручные), так и электрические стеклоподъемники. Именно от того, какой из данных вариантов установлен на вашем авто, следует начинать и поиск соответствующих неисправностей.

Так, для стеклоподъемников с ручным приводом наиболее характерны такие повреждения, как:

  • выход из строя тяг (изгиб тяг при приложении чрезмерного усилия);
  • заклинивание шарниров тяги;
  • самопроизвольное раскручивание и выпадение крепежных элементов.

Устранить все эти неисправности своими руками довольно просто, нужно лишь правильно демонтировать стеклоподъемник и провести ремонт (о том, как извлечь механизм устройства, расскажем ниже).

В свою очередь, если не работают стеклоподъемники на ваз 2114, имеющие электрический привод, то возможными причинами этого могут являться:

  • перегорание предохранителя (одновременно играющего роль предохранителя противотуманок);
  • выход из строя реле К5;
  • обрыв в цепи питания подъемников;
  • перегорание моторчика привода.

Начать поиск в данном случае следует с проверки предохранителей, имеющих обозначения F5 и F16 (сделать это можно заменой их на новые либо обычной «прозвонкой»). Если предохранители исправны, то следует продолжить поиск проблемы, если нет — заменить их на другие, рассчитанные на такой же ампераж.

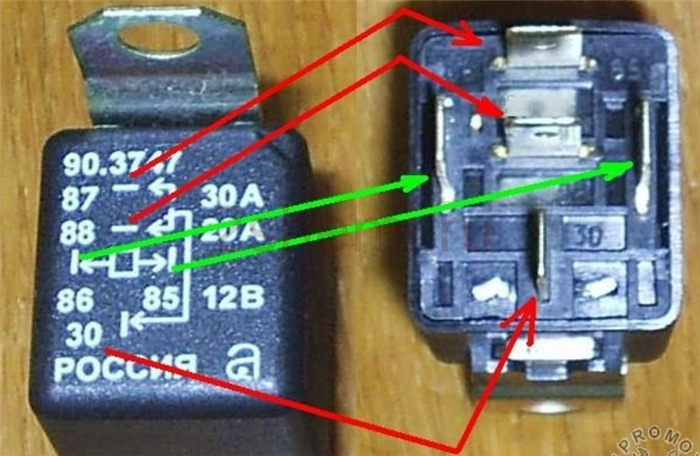

Следующее, что следует проверить — это реле К5 в цепи стеклоподъемников. Чтобы его протестировать, нужно заменить его на заведомо рабочее (новое) реле и проверить работоспособность устройства. В случает обнаружения неисправности старое реле подлежит замене.

Косвенным, но вместе с тем, объективным способ проверки фактически любого реле является проверка на слух. Так, при включении цепи питания рабочее реле должно издавать характерный щелчок, который и указывает на его исправность. Если же после подачи тока никакого звука не слышно, значит реле закисло и не работает.

Следующим этапом проверки станет «прозвонка» проводов в цепи стеклоподъемников при помощи мультиметра. В случае обнаружения разрыва необходимо будет заменить перегоревший провод на новый с таким же (или чуть большим) сечением.

Если же и проводка окажется в порядке, то останется проверить работоспособность самого электропривода. Проще всего это сделать, подключив моторчик подъемника к сети «на прямую». Вышедший из строя электродвигатель стеклоподъемников неремонтопригоден и подлежит замене на аналогичный.

Если после такой тщательной проверки найти неисправность так и не удастся, то следует проверить механические детали электрического подъемника, а именно — осмотреть состояние его шестеренок. Чаще всего именно их поломка или скалывание/истирание отдельных зубьев и становятся причиной неисправности. Решением в данном случае станет замена самих шестеренок, приобрести которые можно практически в любом автомагазине.

Демонтаж стеклоподъемников

Поговорив о неисправностях и принципах их устранения, разберемся теперь и в том — как снять стеклоподъемник ваз 2114 (ведь без его демонтажа осмотреть и починить механизм просто не удастся).

Несмотря на то, что ручные и электрифицированные подъемники имеют совершенно разную конструкцию, устанавливаются они по одному и тому же принципу внутрь дверной технологической полости автомашины.

Снятие же их должно осуществляться следующим образом:

  1. Демонтировать дверную обивку.
  2. Поднять или наоборот — опустить стекло так, чтобы крепежные болты обоймы стекла показались в верхнем отверстии двери.
  3. Выкрутить два крепежных болта, фиксирующих стекло в обойме.
  4. Поднять стекло руками максимально вверх и зафиксировать его пластмассовыми либо деревянными клинышками.
  5. Опустить ползун подъемника в крайнее нижнее положение.
  6. Выкрутить 4 гайки, крепящие направляющую (для задней двери — выкрутить 2 гайки, крепящие направляющую).
  7. Выкрутить 3 гайки, фиксирующие механизм стеклоподъемника (для задней двери — также выкрутить 3 гайки, удерживающие подъемник).
  8. Извлечь стеклоподъемник через технологический проем в двери.

Установка нового устройства выполняется точно также, но в обратной последовательности.

Если осуществляется замена стеклоподъемника ваз 2114 электрического типа, то перед ее началом следует отключить клеммы от аккумуляторной батареи, дабы не спровоцировать короткое замыкание.

Также, для продления срока службы подъемников (как электрических, так и ручных) во время выполнения их замены или ремонта следует смазать все шарниры и подвижные элементы смазкой типа ШРУС или аналогичной.

В заключение хочется добавить, что важным залогом длительной службы подъемников является их периодический осмотр и обслуживание.

Так, если при открывании/закрывании окна ручным стеклоподъемником приходиться прилагать значительные усилия или если электрический подъемник стал закрывать окна с большим трудом и скрипом, то не нужно дожидаться их полной поломки — следует демонтировать эти устройства, подтянуть крепеж и смазать все подвижные детали.
