Как определить неисправность термостата ваз 2114

Содержание

Как проверить термостат на ВАЗ 2115, 2114, 2113, 2109.

Здравствуйте. Если у Вас зимой машина очень долго прогревается или печка не греет, а может наоборот, летом машина постоянно перегревается и закипает? При наличии одного из этих симптомов, Вам следует проверить исправен ли термостат на вашем авто. Перед проверкой термостата, нужно понять как он работает.

Принцип работы термостата ВАЗ 2115, 2114, 2113, 2109.

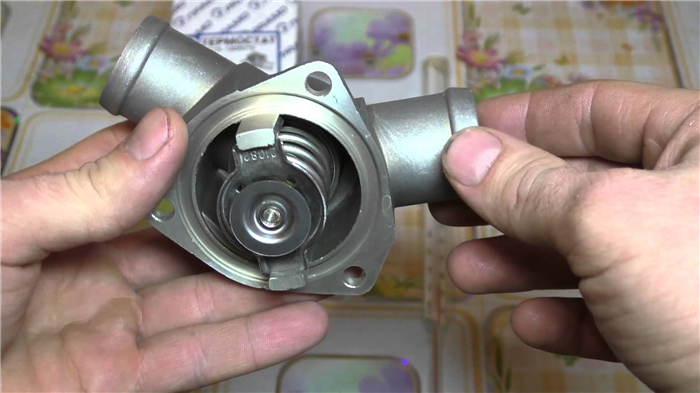

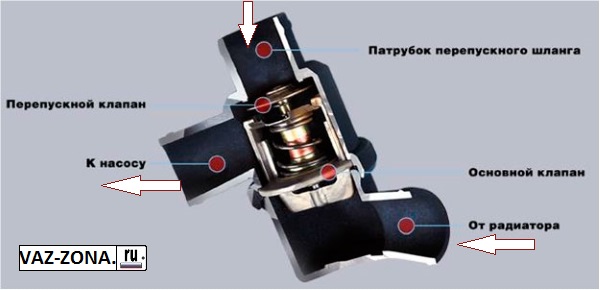

Из чего же состоит термостат? Давайте посмотрим!

Термостат состоит из корпуса, перепускного клапана, основного клапана, термочувствительного элемента (находящегося, обычно, около основного клапана) и пружины.

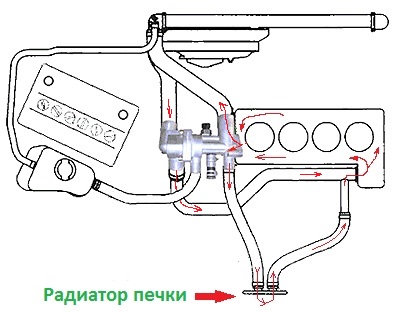

Как работает термостат на ВАЗ 2115, 2114, 2113, 2109.

На не прогретой машине клапан термостата находится в закрытом состоянии, как на фото. При этом охлаждающая жидкость ходит по малому кругу, как на фото ниже.

Когда машина прогревается до рабочей температуры (87-90 градусов) потихоньку начинает нагреваться термочувствительный элемент, в следствии чего, пружинка сжимается, основной клапан открывается и жидкость идёт по большому кругу.

Как понять, что термостат ВАЗ 2115, 2114, 2113, 2109 неисправен?

Есть две причины по которым можно понять, что термостат на ВАЗ 2115, 2114, 2113, 2109 неисправен:

  1. Машина не прогревается.
  2. Машина перегревается, кипит.

Так же есть два способа проверить термостат:

  • Проверить снятый термостат на работоспособность.
  • Проверить термостат не снимая с машины.

Давайте остановимся подробней на каждом из вариантов.

Как проверить снятый термостат ВАЗ 2115, 2114, 2113, 2109 на работоспособность?

По идее всё просто. Берём кастрюлю с холодной водой, термометр минимум до ста градусов и термостат. Ставим всё это на плитку греться и ждём… Ждём пока температура воды не станет равной 85 градусам, в этот момент начинаем смотреть на основной клапан термостата. При температуре 87 градусов он должен открыться. Если же он не открывается или открылся раньше — значит термостат неисправен.

Как проверить термостат ВАЗ 2115, 2114, 2113, 2109 не снимая с машины?

Обязательное условие в таком случае — машина должна быть холодной. После запуска двигателя, руками обхватите нижний патрубок идущий от радиатора. Пока температура не достигнет 80 градусов он должен быть полностью холодный. При достижении 85 градусов трубка должна начать потихоньку греться. И при достижении 90 градусов должна начаться полноценная циркуляция горячей охлаждающей жидкости (т.е. клапан полностью открыт). Нижняя трубка при этом должна быть горячей.

Бывает такое, что сразу после запуска двигателя, когда он прогрелся ещё только на 50 градусов, по нижней трубке начинает идти тёплая жидкость. Такого быть тоже не должно. Это означает, что клапан постоянно открыт.

Надеюсь моя статья помогла Вам решить Вашу проблему. Если сеть вопросы, оставляйте их в комментариях и я обязательно на них отвечу.

Неисправности термостата ВАЗ 2114: симптомы неполадок и замена

Термостат на ВАЗ 2114-2115 представляет собой один из важных элементов системы охлаждения автомобиля, отвечающий за нормальный температурный режим ДВС (при определенной температуре устройство выводит охлаждающую жидкость на большой круг).

Как правило, если термостат неисправен, его меняют. Однако перед заменой важно точно определить, что данное устройство нуждается в замене. Также необходимо знать, как заменить термостат своими руками при такой необходимости. Давайте разбираться, как проверить, а также как поменять термостат 2114 самому.

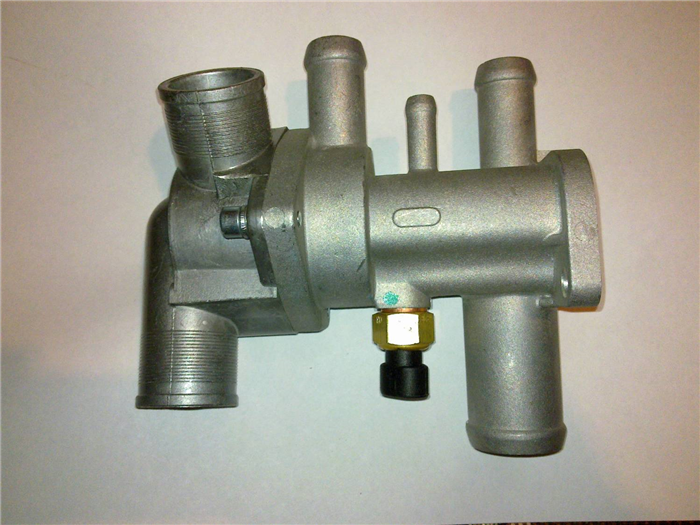

2114 ВАЗ термостат: конструкция, место расположения и принцип работы

Прежде всего, важно разобраться, что собой представляет устройство, какие признаки неисправности термостата бывают и как заменить термостат ВАЗ. Первое, термостат, несмотря на свои небольшие размеры — очень важный элемент системы охлаждения автомобиля. Фактически, находится он между двигателем и радиатором.

Основные составляющие термостата:

  • корпус;
  • центральный клапан;
  • перепускной клапан;
  • патрубок перепускного шланга;
  • термочувствительный элемент, находящийся недалеко от центрального клапана.
Читать еще:  Работа гидрокомпенсаторов ваз 2112

Принцип действия термостата:

  • на прогретом ДВС клапан устройства находится в закрытом состоянии, охлаждающая жидкость циркулирует по малому кругу (по каналам двигателя);
  • при нагреве ДВС до температуры порядка 87-90 градусов, термочувствительный элемент, начиная нагреваться, воздействует на пружину. Пружина, сжимаясь, открывает основной клапан, вследствие чего охлаждающая жидкость начинает циркулировать по большому кругу через радиатор.

Неисправности термостата ВАЗ 2114: признаки

Если уровень ОЖ в норме, но двигатель автомобиля недостаточно прогревается, перегревается или «закипает» — обычно проблема в термостате. Термостат со временем изнашивается, в результате чего начинает неправильно работать клапан, застывая в одном из положений (залипает клапан термостата).

Одно из положений, если клапан полностью открыт, охлаждающая жидкость все время циркулирует по большому кругу и ДВС не прогревается как следует. Если клапан закрыт полностью, охлаждающая жидкость все время циркулирует только по малому кругу и двигатель перегревается.

Бывает и так, что проблема «плавающая». Например, сначала термостат закрыт и мотор нормально прогревается, затем происходит открытие на большой круг и клапан «виснет». В этом случае температура ДВС резко упадет.

Бывает и так, что термостат несколько раз нормально открывается и закрывается, однако затем зависает в одном из возможных положений. В такой ситуации мотор или начнет остывать, или перегреется (в зависимости от того, в каком положении застыл клапан).

Однако когда мотор резко или постепенно перегревается и температура доходит до красной отметки, вентилятор охлаждения работает постоянно, термостат не выходит на большой круг циркуляции охлаждающей жидкости, тогда это достаточно серьезная поломка, требующая немедленного устранения.

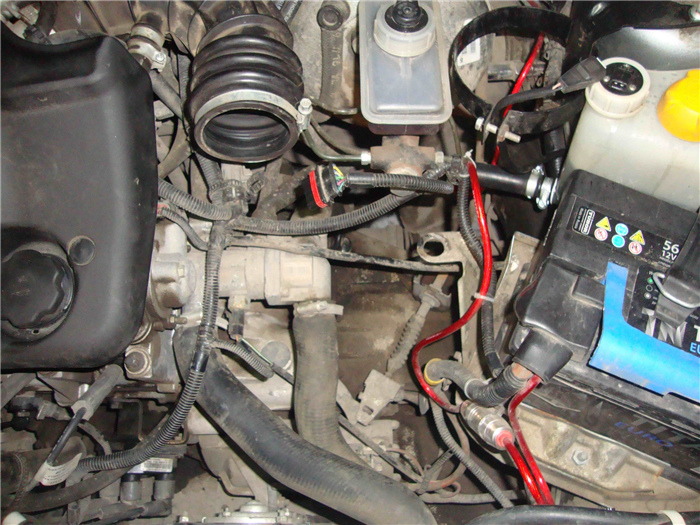

Как проверить термостат на ВАЗ 2114 и выполнить его замену

Прежде чем приступить к устранению неисправности, термостат нужно проверить. Существует три способа проверки, которые рекомендуется применять комплексно.

  • Необходимо завести автомобиль и прогреть двигатель на протяжении 10 минут. Открыв капот, проверить верхние и нижние патрубки радиатора, они должны быть одинаково прогреты. Если патрубки перегреваются, термостат работает неправильно (произошло заклинивание клапана в промежуточном или закрытом положении);
  • Необходимо завести автомобиль и проверить температурный режим только верхнего патрубка радиатора. Патрубок должен оставаться холодным только до момента оптимального прогрева (до 90 градусов). Если патрубок остается холодным после достижения оптимального температурного режима – термостат неисправен (неисправный термостатирующий элемент, клапан остается в закрытом положении);
  • Необходимо демонтировать устройство, после чего поместить термостатирующий элемент в металлическую емкость, наполненную водой. Постепенно нагревая жидкость до оптимальной температуры (85-90 градусов) смотреть, как срабатывает клапан. При нагреве до указанной температуры клапан должен открыться, если же клапан остается на месте, тогда система охлаждения не будет нормально работать. Это значит, что термостат неисправен и требует замены.

Обратите внимание, новый термостат проверить на работоспособность перед установкой будет не лишним. Для проверки отлично подойдет рассмотренный выше третий способ. Дело в том, что иногда среди новых запчастей попадаются неисправные термостаты. Чтобы избежать возможных проблем, проверка термостата перед установкой на машину настоятельно рекомендуется.

  • Теперь рассмотрим, как поменять термостат 2114 самостоятельно. Замена термостата ВАЗ 2114 включает в себя подготовительные работы, демонтаж, установку и проверку системы охлаждения на работоспособность.

Необходимые материалы и инструменты: новый термостат, емкость для слива охлаждающей жидкости, пара хомутов, шланг длиною 45-60см с наружным диаметром на «19», тройник, набор ключей.

Замена термостата 2114, алгоритм выполняемых действий:

  • установив авто на смотровую яму или подняв на подъемнике, выждать, пока двигатель остынет;
  • ключом «18» открутить крепежные винты воздушного фильтра;
  • отверткой, ослабляя хомуты системы охлаждения воздуховода дроссельного патрубка и картера, открутить крепежный винт кронштейна, троса привода дроссельной заслонки;
  • отсоединив электрический разъем, вывести резиновую подушку корпуса фильтра из отверстия в кронштейне и снять воздушный фильтр;
  • ключом «13» открутить крепежный болт модуля зажигания к картеру сцепления и к блоку;

  • ослабить нижний болт крепления ключом «17» и отвести модуль в сторону;
  • открутить пробку на блоке ключом «13»;
  • открутив руками сливную пробку радиатора, слить охлаждающую жидкость в приготовленную емкость;
  • демонтировать термостат, ослабив четыре хомута его патрубков;
  • отсоединив разъем, ключом «19» открутить датчик температуры, ключом «13» открутить крепежную гайку «массового» провода контроллера;
  • открутив еще две гайки, снять блок патрубков;
  • установить новый термостат, осуществить сборку в обратном порядке.
  • Подведем итоги

    Как видно, проверка и замена термостата на ВАЗ 2114 представляет собой достаточно понятную и не сложную процедуру. При необходимости, все работы можно выполнить в условиях обычного гаража своими руками.

    Что касается повседневной эксплуатации, специалисты рекомендуют периодически наблюдать за температурой охлаждающейся жидкости, следить за уровнем ОЖ, поводить проверку работоспособности термостата без его снятия (выше рассмотрен способ первый и второй).

    Напоследок отметим, что эффективность работы системы охлаждения также напрямую зависит от герметичности системы и исправной работы всех элементов. Еще важную роль играет общее состояние самой охлаждающей жидкости (ТОСОЛ или антифриз). Если же в работе системы охлаждения появились сбои, связанные с неисправным термостатом, необходимо выполнить, как минимум, замену данного элемента.

    Читать еще:  Ремонт термостата ваз 2110 инжектор

    Параллельно нужно проверить качество работы вентилятора охлаждения, печки ВАЗ 2114 и т.д. Дело в том, что даже на обслуженной системе радиатор печки может выйти из строя в самый неподходящий момент.

    В любом случае, правильный подход и комплексное обслуживание позволит избежать возможных проблем не только с термостатом, но и с другими элементами системы охлаждения двигателя, а также двигатель всегда будет работать в оптимальном температурном режиме в летний и в зимний период.

    Термостат ВАЗ 2114 (инжектор): неисправности и замена

    Начинающим автомобилистам на водительских курсах непременно заостряют внимание на катастрофических последствиях перегрева силового агрегата. Термостат ВАЗ 2114 (инжектор) призван защитить мотор машины от действия высоких температур, образующихся при сгорании топлива.

    Принцип работы регулятора охлаждения

    Задача термостата – управление движением рабочей жидкости для поддержания температуры двигателя в эксплуатационном диапазоне. В выключенном состоянии охлаждающий реагент движется по малому контуру, отдавая тепло только в систему обогрева салона.

    При достижении 87ºС в регулировочном механизме снижаются фиксирующие свойства специального термочувствительного элемента, удерживающего подпружиненный поршень. С увеличением нагрева прочность защиты падает, и шток открывает перепускной клапан для прохода охлаждающей жидкости в большой круг с обязательным посещением большого радиатора для усиленной теплоотдачи.

    При падении рабочей температуры в регулировочном механизме происходит обратный процесс, в результате пружина основного клапана возвращает термостат в закрытое положение. Устойчивая работа защитного элемента является главным фактором оптимальной работы всей системы охлаждения и безопасной эксплуатации машины с инжектором.

    Причины поломок и способы их исправления

    Отечественные машины любят бережное к себе отношение и всячески подталкивают водителей на изучение материальной части. Каждый автовладелец ВАЗ 2114 обязан усвоить симптомы выхода из строя термостата и алгоритмы устранения поломок. Неисправность устройства можно проверить, не снимая его с машины, по двум факторам:

    • первый признак – критический нагрев двигателя, определяющийся по датчику температуры на панели приборов, четко дающий знать о проблеме с включением регулировочной системы;
    • вторая причина – нагрев нижних патрубков большого охлаждающего контура сразу после запуска двигателя, указывающий на постоянную открытость пропускного клапана.

    В обоих случаях необходимо срочно заняться устранением поломки, так как движение со неисправным термостатом неизбежно приводит к перегреву двигателя и последующему дорогостоящему ремонту мотора и инжектора.

    Основной причиной неисправности прибора является нарушение работы термочувствительного элемента из-за скопившихся солевых отложений, образовавшихся от использования простой воды в качестве охлаждающей жидкости. Они блокируют работу защитного механизма и заклинивают поршень в одном из крайних положений.

    Методом самостоятельной борьбы с этим недугом может служить проваривание термостата в растворе с добавлением «Антинакипи», которая используется для очистки эмалированных чайников и кастрюль. Часто помогают несильные удары по корпусу прибора, чтобы отложения отлетели и освободили путь рабочему штоку. Признаком открытия клапана служит характерный щелчок, в этом случае механизм можно считать исправным.

    При неудаче реанимирования устройства следует поменять его на новый. Заодно проверьте уровень и качество тосола (антифриза).

    Алгоритм замены термостата

    Для проведения ремонтных работ требуется провести следующие операции:

    • слить охлаждающую жидкость – для этого нужно обязательно открыть крышку расширительного бачка для предотвращения вакуумной зоны и лишь потом отвинчивать сливную пробку (не забудьте подставить емкость литров на 10);
    • отключить температурный датчик и снять массовый провод, чтобы не повредить электропроводку, инжектор, генератор и другие важные приборы;
    • ослабить крепежные хомуты и открутить фиксирующие гайки, затем с помощью колебательных движений высвободить термостат от патрубков;
    • установка нового устройства производится в обратном порядке, предварительно следует проверить состояние шлангов и при необходимости провести их замену;
    • место крепления зачистить и поставить новую прокладку, после этого можно монтировать новый термостат ВАЗ 2114 (инжектор);
    • после заливки охлаждающей жидкости надо убедиться в нормальном прохождении её через все рабочие контуры и отсутствии воздушных пробок в системе.

    В последнее время стало модным устанавливать на ВАЗ 2114 термостат от Гранты, который является низкотемпературным прибором и срабатывает при 65ºС. В результате такой замены перевод охлаждающей жидкости на движение по большому контуру происходит раньше, вследствие чего уменьшается температурный износ деталей и узлов двигателя. Также при установке регулирующего устройства от Гранты улучшается работа печки обогрева салона.

    При покупке данной запчасти, пожалуйста, убедитесь всеми доступными способами в уникальности и новизне устройства, чтобы не попасть на отреставрированный неисправный термостат. Приобретайте важные механизмы только у проверенных продавцов с долгой и заслуженной репутацией.

    Заклинил термостат ВАЗ 2114: решаем проблему

    Практически все владельцы отечественных авто сталкивались с такой проблемой, как поломка термостата, влекущая за собой целый ряд неисправностей в системе охлаждения автомобиля. Сегодня мы расскажем о том, как проверить термостат на ваз 2114, а также о том, как его заменить своими руками.

    Читать еще:  Редуктор ваз 2101 передаточное

    Назначение и конструкция устройства

    Термостат является одним из главных узлов системы охлаждения автомобиля и служит для перенаправления жидкости на малый и большой циркуляционные круги. Благодаря этому, ОЖ активно забирает тепло от двигателя (которое образуется при его работе в результате сгорания топливной смеси и трения подвижных частей) и, при этом, сама — не перегревается.

    Конструктивно, термостат представляется собой литой корпус с тремя патрубками:

    • входным — от двигателя;
    • входным — от главного радиатора;
    • выходным — к водяному насосу (помпе).

    Внутри самого корпуса находится клапан, который приводится в действие термочувствительным составом черного цвета. При нагревании выше определенной температуры — он сильно расширяется, давит на клапан и смещает его, открывая охлаждающей жидкости доступ к большому кругу.

    Пока мотор не прогрет, а, соответственно, и тосол не набрал нужной температуры (87 С), клапан термостата находится в полностью закрытом состоянии, и вся жидкость циркулирует лишь по малому контуру.

    Начиная с температуры 88 С клапан приоткрывается, распределяя ОЖ между обоими циркуляционными кругами. При закипании антифриза (при температуре 102 С) клапан открывается на максимум, смещаясь на 8 мм и перенаправляя всю охлаждающую жидкость на большой круг.

    Несложно догадаться, что если заклинил термостат ваз 2114 и не пускает жидкость на большой контур, то такая ситуация может очень быстро вызвать перегрев двигателя и его выход из строя ввиду отсутствия нормального охлаждения.

    Именно по причине столь высокого риска повреждения двигателя не стоит откладывать проблемы с системой охлаждения «на потом», а, напротив, следует сразу приступить к поиску неисправности.

    Проверка работоспособности

    Для того, чтобы точно выяснить — работает или не работает термостат ваз 2114, не нужно прибегать к сложным методам проверки или специальной аппаратуре. Достаточно лишь открыть капот и потрогать рукой входные патрубки под радиатором охлаждения (относящиеся к большому циркуляционному контуру).

    Дальше, в зависимости от их состояния, можно будет сделать следующие выводы:

    • если патрубки становятся горячими сразу после запуска двигателя, значит термостат заклинило в положении «на большой круг»;
    • если патрубки остаются холодными даже после полного прогрева мотора, значит клапан заклинило в закрытом положении, и вся жидкость идет на малый круг;
    • если патрубки постепенно нагреваются и после полного прогрева двигателя становятся горячими, значит термостат полностью исправен.

    В случае же, если остаются какие-либо сомнения, устройство можно демонтировать и проверить в домашних условиях следующим образом:

    • опустить термостат в кастрюлю с водой;
    • довести воду до температуры, близкой к 90 градусам (потребуется термометр);
    • внимательно прислушаться — если термостат исправен, он издаст характерный щелчок. Тишина же будет свидетельствовать о поломке устройства.

    Если клапан термостата закис не намертво, то вернуть устройство к работе можно даже в полевых условиях — для этого нужно аккуратно постучать по его корпусу ключом или отверткой. Правда, подобный ремонт может быть лишь временным решением — по возвращении домой неисправный термостат все равно нужно будет заменить.

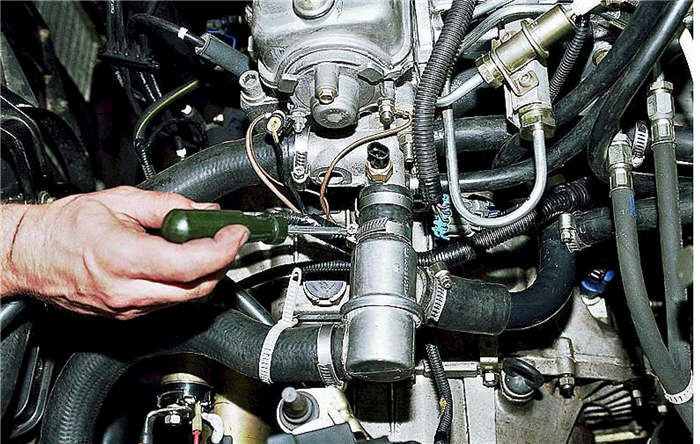

    Замена термостата

    Если в ходе проверки было установлено, что неисправности термостата ваз 2114 являются серьезными, и эксплуатировать его дальше нельзя (особенно это относится к ситуации, когда прибор заклинивает «на малый круг»), то следует выполнить его замену.

    Производится она следующим образом:

    1. Установить машину на площадку.
    2. Открыть капот и снять минусовую клемму с аккумуляторной батареи.
    3. Демонтировать воздухофильтр.
    4. Открыть крышку расширительного бачка.
    5. Вынуть сливную пробку и слить всю охлаждающую жидкость из системы в заранее подготовленную тару.
    6. Ослабить хомуты, фиксирующие шланги охлаждения, подходящие к термостату.
    7. Выкрутить все крепежные элементы, удерживающие корпус термостата.
    8. Снять шланги с термостата и снять само устройство (делать это лучше всего аккуратно раскачивая его корпус).
    9. Удалить старую прокладку и зачистить посадочное место.
    10. Установить новую прокладку.
    11. Установить новый термостат, промазать все патрубки герметиком и подсоединить к нему шланги охлаждающей системы (их следует предварительно проверить на наличие повреждений и трещин и, в случае необходимости, заменить на новые).
    12. Зафиксировать корпус нового термостата при помощи шпилек и гаек.
    13. Закрыть сливное отверстие пробкой и залить в систему новую охлаждающую жидкость.
    14. Установить на место воздухофильтр и запустить двигатель.

    Сразу после окончания замены следует проверить работоспособность нового термостата, проконтролировав состояние патрубков радиатора (как объяснялось выше), а также убедиться в том, что горячий воздух отводится из радиатора равномерно.

    Это покажет, что в охлаждающей системе отсутствуют воздушные пробки, и машина полностью готова к эксплуатации без риска перегрева силового агрегата.

    Полезное видео

    Дополнительную информацию по данной теме можно почерпнуть из видео ниже:
