Как подключить вентилятор на ваз 2106

Датчик включения вентилятора ваз 2106

Вряд ли имеет смысл лишний раз напоминать к каким тяжелым последствиям может привести перегрев двигателя, а между тем подобная проблема может возникнуть из-за отказа такого, казалось бы, незначительной детали как датчик включения вентилятора. К слову сказать, данный элемент и сегодня широко используется на машинах с карбюраторными моторами и в полной мере это относиться классическому ряду изделий автоВАЗа и, в частности популярной модели ВАЗ 2106.

Конструктивно датчик включения вентилятора представляет собой терморезистор, который при достижении температуры охлаждающей жидкости определенного контрольного значения замыкает контакты включения вентилятора, а при снижении температуры, соответственно, размыкает (температура замыкания 92±2 °С а размыкания 87+2 °С). Кстати, приобретая датчик включения вентилятора для двигателя, установленного на ВАЗ 2106 следует учитывать, что аналогичные датчики на ВАЗ 2108 и ВАЗ 2109 настроены на более высокую температуру, а значит, в момент покупке следует внимательно изучить маркировку, нанесенную на его корпусе.

Осуществляя диагностику неисправности системы охлаждения, поиск места где находится данный датчик особого затруднения не вызывает, однако следует учитывать, некоторые различия в месте установки для вариантов ВАЗ 2106 с латунными и алюминиевыми радиаторами. В первом случае он находиться снизу бачка радиатора с левой его стороны, а во втором – в нижней секции правого бака.

Что касается общей электрической схемы работы системы охлаждения, то и здесь существуют разные варианты, например, на карбюраторных автомобилях семейства ВАЗ, начиная с 2000 года, вспомогательное реле подключения вентилятора больше не устанавливают, а из жгута удалены все провода его подключения. Также с 2000 года начато использование более совершенного датчика 661.3710.

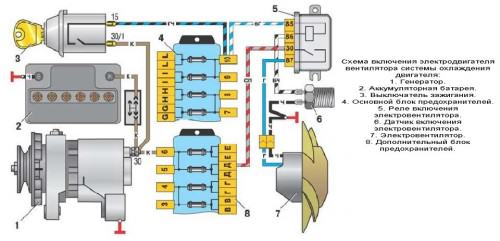

Типовая схема системы охлаждения ВАЗ 2106 приведена на рисунке, где цифрами обозначены:

  1. генератор;
  2. аккумуляторная батарея;
  3. выключатель зажигания;
  4. основной блок предохранителей;
  5. вспомогательное реле;
  6. датчик управления вентилятром;
  7. электровентилятор;
  8. вспомогательный блок предохранителей.

Не должен вызывать особых проблем и вопрос, как проверить датчик включения вентилятора в случае общей неисправности системы охлаждения. В данной ситуации достаточно перемкнуть контакты в разъеме датчика (со стороны бортовой электросети) и если в таком положении вентилятор запуститься, то стоит задуматься, как поменять датчик или, хотя бы, без последствий добраться до гаража или автосервиса.

Если исправный датчик включения вентилятора у вас уже под рукой, то замена неисправной детали не потребует от вас особых знаний и специальных навыков. При этом вам понадобиться, всего лишь, ключ на «на 30» и емкость для сбора охлаждающей жидкости.

Единственная особенность заключается в том, чтобы при сборке не забыть установить уплотнительную прокладку, кроме того, для удобства работы, возможно, придется снять аккумулятор. При подключении колодки разъема, его полярность значения не имеет. В любом случае, если ситуация с перегревом двигателя возникла в дороге необходимо придерживаться определенных правил.

Прежде всего, при возникновении проблемы не следует сразу выключать двигатель – это чревато местным перегревом некоторых деталей двигателя вследствие создания условий для, так называемого, «теплового удара». Гораздо полезнее просто остановиться и примерно пять минут дать поработать двигателю на холостых оборотах. Кроме того, значительно понизить температуру охлаждающей жидкости можно методом включения отопления салона.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения вентилятора охлаждения ВАЗ

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Читать еще:  Ваз 21099 инжектор нет искры на свечах

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

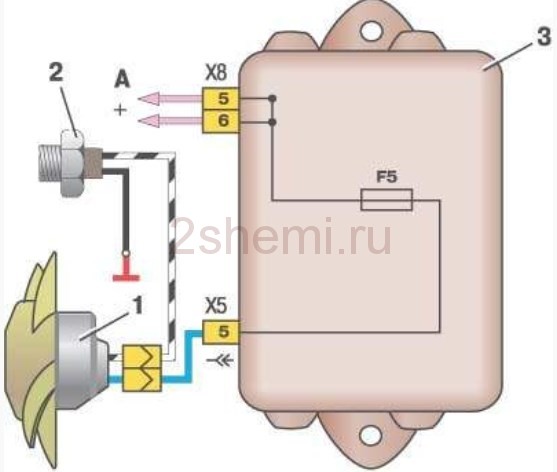

Схема включения кулера ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на радиаторе снизу)
  3. монтажный блок
  4. реле зажигания
  5. замок зажигания

А — к контакту «30» генератора.

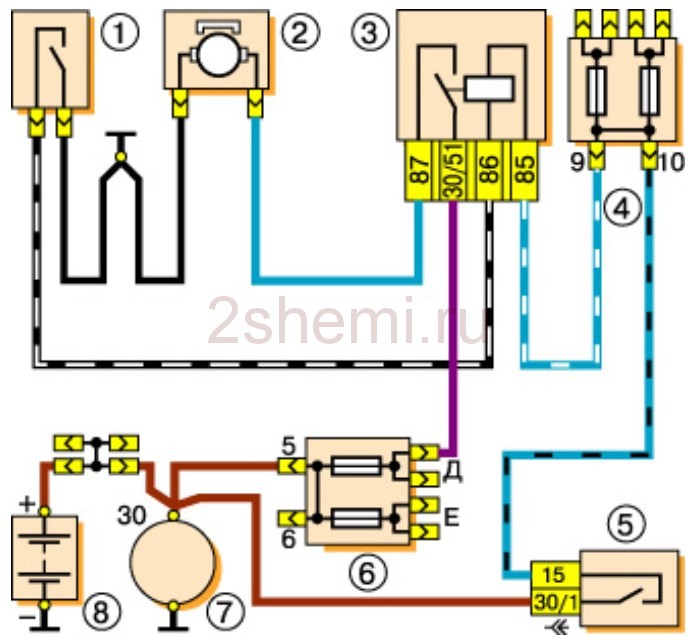

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. электродвигатель вентилятора;
  3. реле включения электродвигателя;
  4. основной блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. генератор;
  8. аккумуляторная батарея.

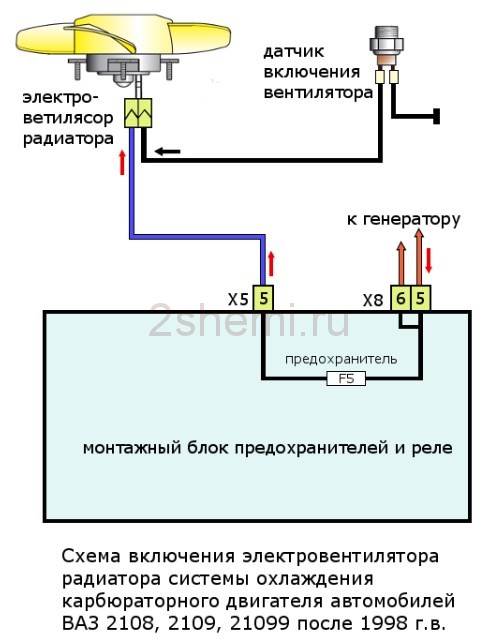

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

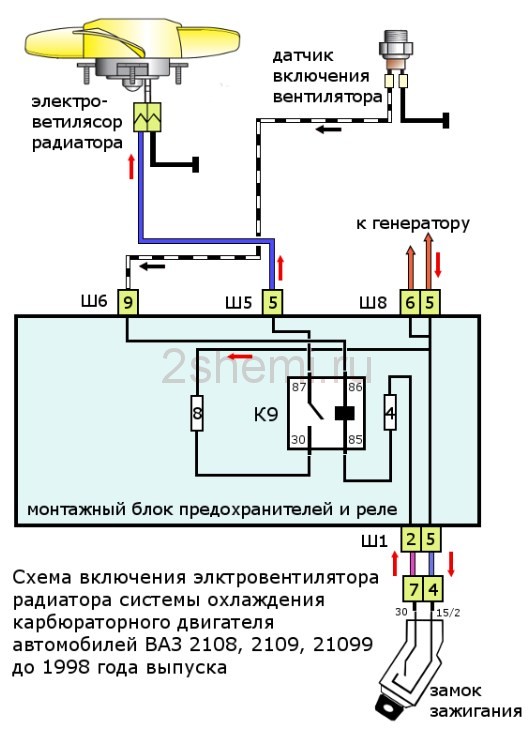

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

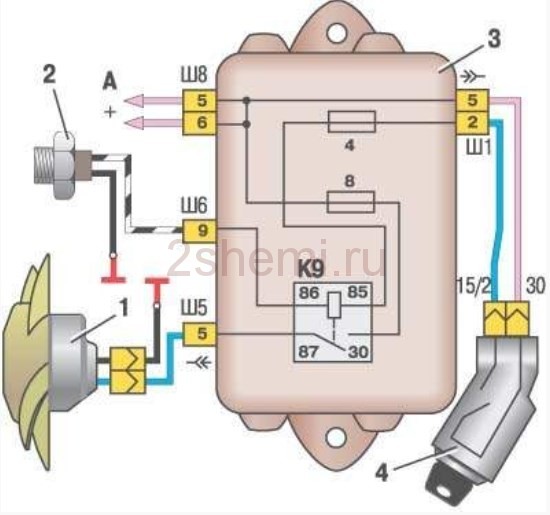

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

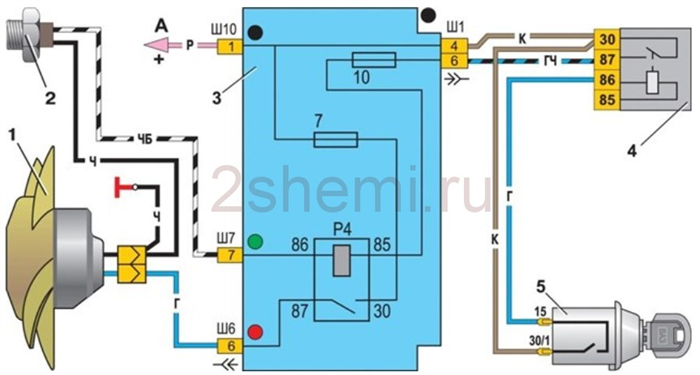

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

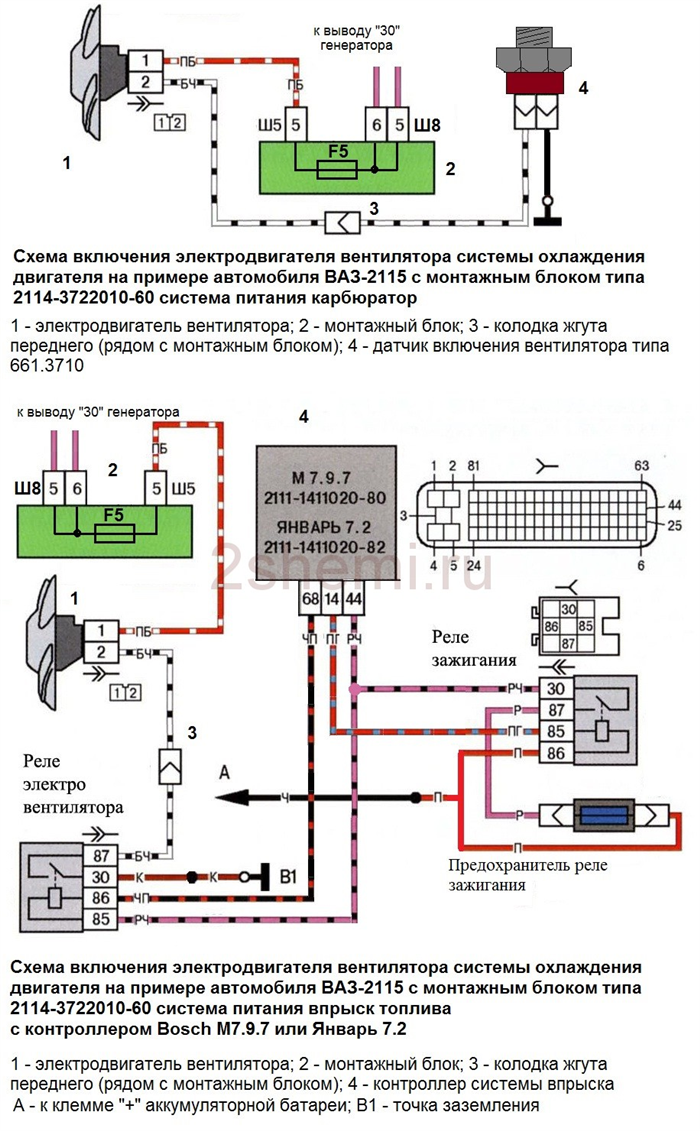

Схема на 2113, 2114, 2115 инжектор и карбюратор

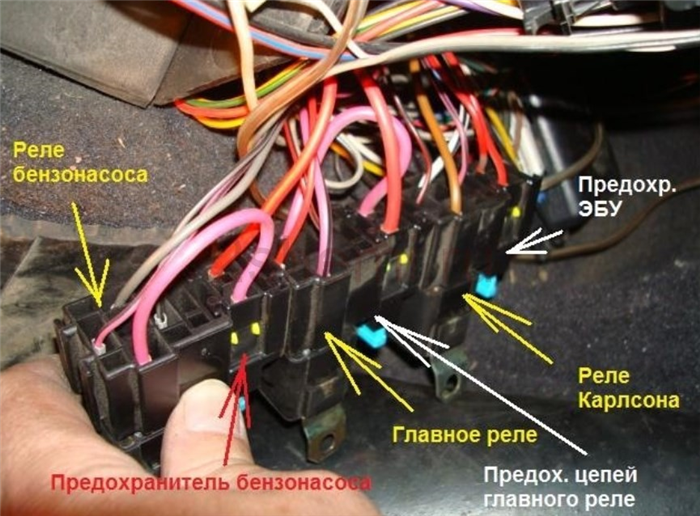

Где находится реле вентилятора

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.
Читать еще:  Пропала зарядка акб ваз 2107

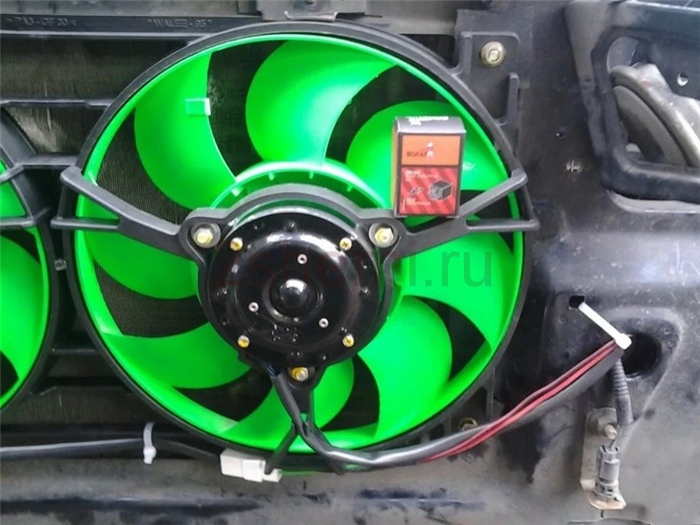

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.

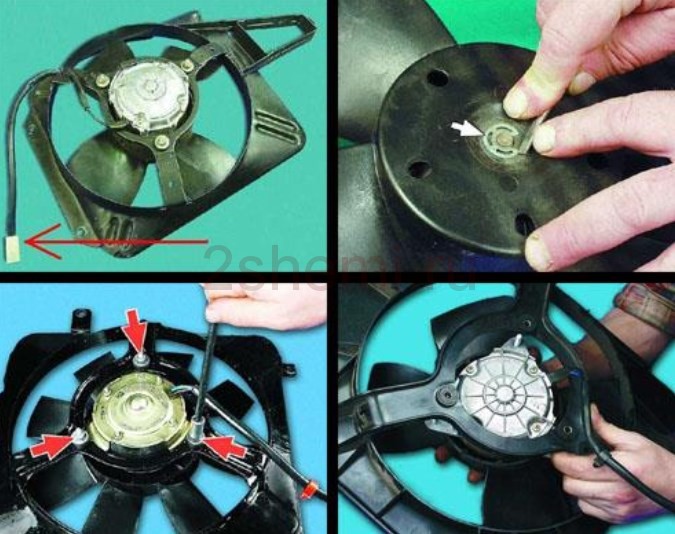

  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

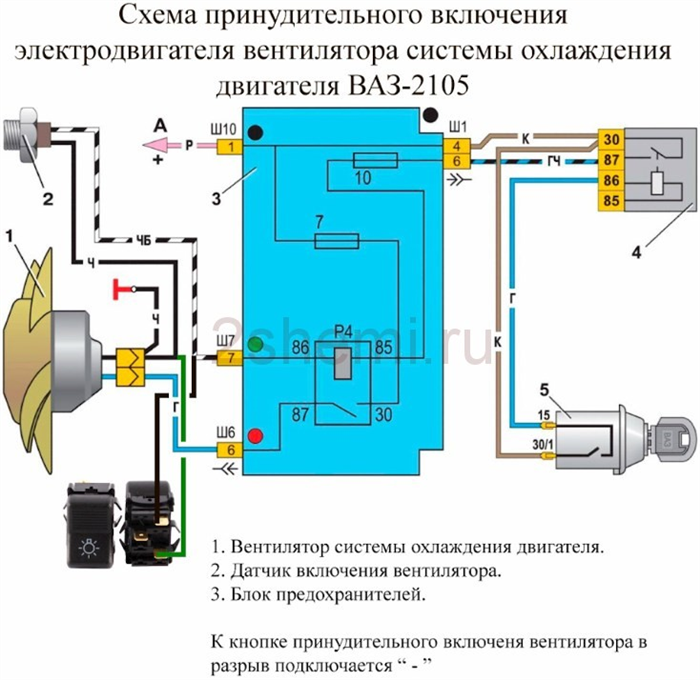

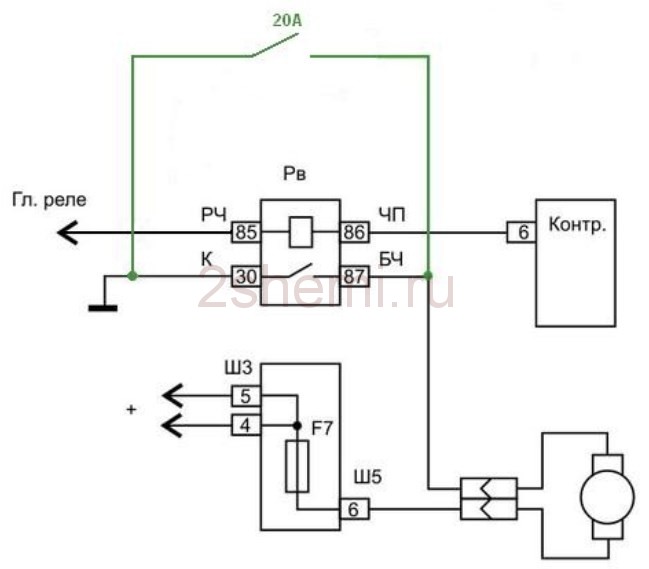

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

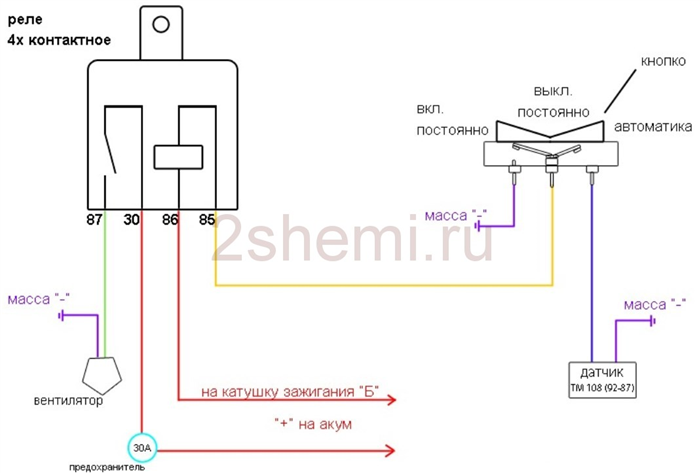

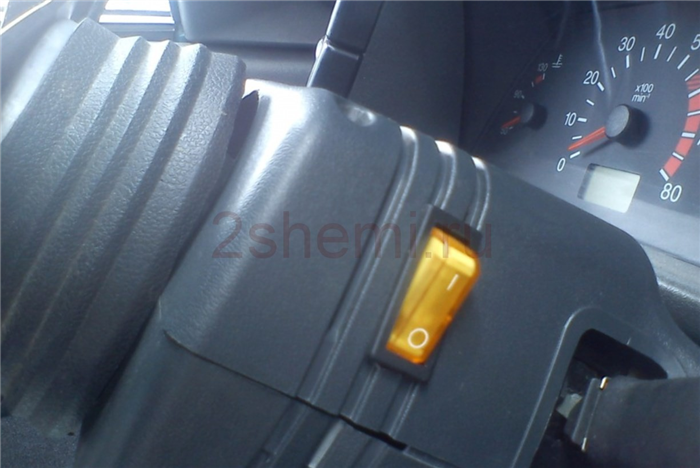

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

Датчик включения вентилятора 2106: поломки и диагностика

В этой статье вы узнаете про датчик включения вентилятора 2106, рассмотрите типовую схему соединений. На последних версиях автомобилей ВАЗ 2106 установлен электрический вентилятор, который включается при определенной температуре жидкости в системе охлаждения. Это разумно, так как старая «версия» обдува морально устарела – при постоянном вращении крыльчатки от шкива коленчатого вала происходит переохлаждение системы. Следовательно, температура чересчур низкой становится, двигатель работает в ненормальном режиме. А это весьма плохо сказывается на нем в том случае, если речь идет о холодном времени года. Но давайте ближе к теме и поговорим о том, как происходит подключение вентилятора.

Датчик включения вентилятора 2106

Это всего лишь один из элементов, но без него система работать в автоматическом режиме не сможет. По сути, датчик выполняет роль выключателя, не более того. Он состоит из бронзового корпуса, в котором заключена биметаллическая пластина. Если вы знаете свойства ее, то вспомните, что она способна деформироваться при определенной температуре. Причем можно угадать ее значение буквально до десятых градуса, всего лишь меняя процентное содержание металлов в сплаве. Из датчика наружу выходят два контакта – они нормально разомкнуты, замыкаются при достижении температуры корпуса около 92 градусов.

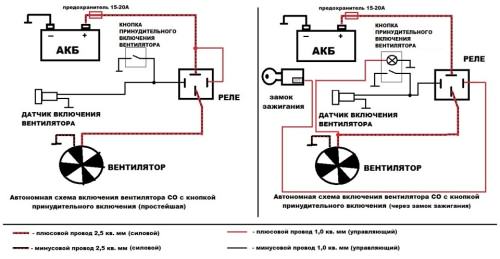

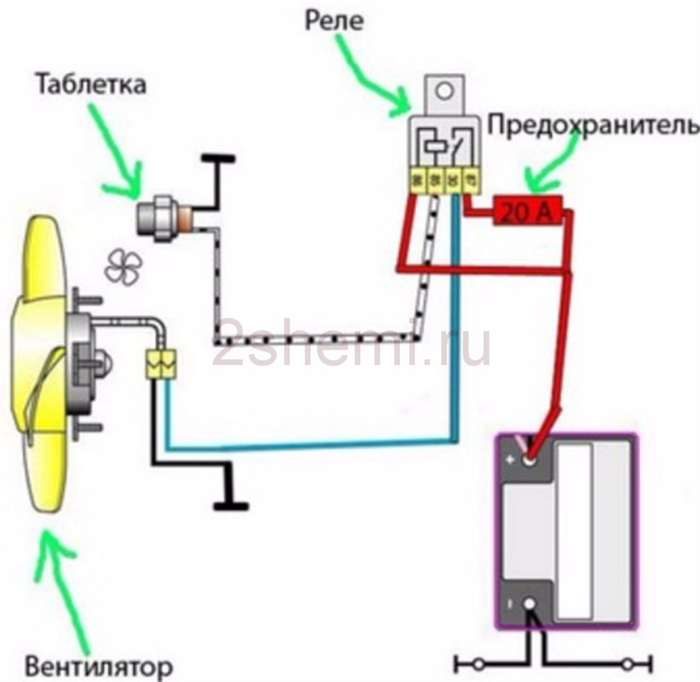

Два варианта схемы включения вентилятора (имеется принудительный режим)

Обычно схема включения состоит из таких компонентов:

  1. Датчик.
  2. Электромагнитное реле.
  3. Вентилятор.
  4. Предохранитель.

Стоит отметить, что некоторые схемы не содержат реле, так как оснащаются датчиками с контактами, имеющими высокую степень надежности. Они способны долгое время работать под воздействием больших токов. Только представьте, какие искры проскакивают между контактами в момент включения вентилятора, а дугогасительной решетки там нет, к сожалению.

Схема подключения без использования электромагнитного реле

Я бы советовал, даже, несмотря на высокую надежность, заявленную производителями, все же использовать схему с электромагнитным реле. Не стоит надеяться на авось. Автомобилей ВАЗ 2106 с инжекторным двигателем не так уж много, они выпускались на ИЖ-маше в последние годы. В них схема включения вентилятора несколько иная – отсутствует датчик на боковой части радиатора. Его функции полностью перешли к датчик температуры охлаждающей жидкости ВАЗ 2106, расположенному в блоке двигателя. Здесь несколько иной алгоритм, так как запуск электродвигателя вентилятора происходит после подачи сигнала о том, что температура достигла максимального значения, на электронный блок управления.

Типичные неисправности системы обдува

А теперь давайте рассмотрим поломки, с которыми можно столкнуться в процессе эксплуатации автомобиля, а также методы их устранения. Причем, нужно отметить, что наш сайт посвящен тому, как своими руками сделать ремонт, не прибегая к помощи мастеров на СТО. Зачем тратить большие деньги, если все можно сделать самостоятельно и очень быстро? И получите небольшой «бонус» ­– ведь вы будете знать, как работает та или иная система автомобиля, в каком состоянии находятся ее компоненты. Давайте теперь составим рейтинг наиболее популярных поломок датчика включения вентилятора.

Читать еще:  Какие моторы на лада ларгус

Поломка самого чувствительного элемента приводит к тому, что электровентилятор не включается даже тогда, когда температура достигла критической отметки в 100 градусов, и даже больше. Само собой, антифриз начинает закипать, выплескиваться через пробку расширительного бачка наружу. Поэтому многие автомобилисты устанавливают «аварийные» кнопки, при помощи которых производится запуск вентилятора. А у некоторых такая система и вовсе является основной, нужно только не пропустить момент, когда следует включить обдув. Проверить, действительно ли вышел из строя датчик (а не другой элемент), можно очень просто – снимите с него один провод и соедините со вторым. Если крыльчатка начнет вращаться, то неисправен датчик включения вентилятора.

Схема включения обдува радиатора ВАЗ 2106

Конечно, иногда сам вентилятор выходит из строя, в этом случае даже при прямом подключении к источнику питания он не будет работать. Обратите внимание на то, что могут и провода порваться, перегореть, поэтому нужно проверить наличие напряжения на разъеме подключения электровентилятора. Еще один нюанс – как правило, вся электрическая цепь запитывается от замка зажигания. Следовательно, если заглушить двигатель при работающем электровентиляторе, то последний перестанет охлаждать систему. А это чревато последствиями, так как возможно даже разрушение блока двигателя – появление трещин в нем и ГБЦ. Именно по этой причине следует либо не глушить мотор до тех пор, покуда не остановится вентилятор, либо же произвести подключение всей цепи к АКБ.

И, конечно же, стоит упомянуть про электромагнитное реле. Если оно используется в вашем автомобиле, то нужно провести и его диагностику. Контакты двигаются, иногда пригорают, что приводит к выходу из строя реле.

Как подключить вентилятор на ваз 2106































198
ВАЗ 2106 схема подключения вентилятора системы охлаждения

Данные для измерения электродвигателя вентилятора системы охлаждения
Номинальная мощность, Вт. 11.
Частота вращения вала якоря с крыльчаткой при номинальной мощности, мин. 2500-280.
Потребляемая сила тока при номинальной мощности, А, не более. 1.

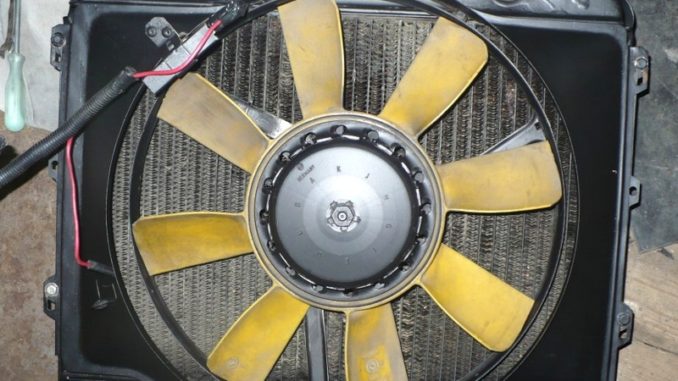

Для привода вентилятора размещен электродвигатель типа Мэ-272 (рис. 9.25. или аналогичные ему по характеристикам электродвигатели изготовления Словении. Электродвигатель Мэ-272 восьмиполюсный, четырех щеточный, с возбуждением от постоянных магнитов. Электродвигатели вентилятора системы охлаждения двигателя не просят какого-либо обслуживания в использовании.
Электродвигатель 7 (рис. 9.26. запускается датчиком 6 типа Тм-108 с участием дополнительного реле 5 типа Рс-527 или 113.1347-10, размещенного в двигательном отделении на левом брызговике. Такие же реле используются для подключения фар, они изложены в подразд. «освещение, световая и звуковая сигнализация».

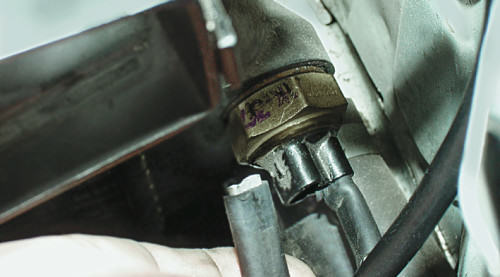

Датчик температуры охлаждающей жидкости ВАЗ -2106 размещен у латунных радиаторов в нижнем бачке радиатора с левой стороны (показан стрелкой), а у алюминиевых радиаторов — в нижней секции правого бака. Температура замыкания контактов датчика (92±2) °с, размыкания — (87+2) °с. примечание
Датчики температуры охлаждающей жидкости, но с иной температурой срабатывания используются на автомобилях семейства ваз 2108, ваз 2109. Следовательно при замене датчика надо обращать внимание на температуру срабатывания, указанную на его корпусе.

С 2000 г. реле подключения электродвигателя вентилятора системы охлаждения не устанавливают, а из жгута кабелей убраны провода, присоединяемые к реле. Помимо того, с 2000 г. электродвигатель запускается датчиком типа 661.3710. Температура замыкания контактов датчика (92±2,5) °с, размыкания — (87+3) °с
Электродвигатель вентилятора системы охлаждения двигателя содержит неразборную конструкцию, следовательно при выходе из строя замещайте его в сборе. Демонтаж и монтаж электродвигателя изложены в разд. 4 «двигатель», см. «снятие и монтаж вентилятора радиатора, замена электродвигателя его привода».


Рисунок. 9.26. Схема подключения электродвигателя вентилятора системы охлаждения двигателя Ваз 2106:
1 — генератор; 2 — аккумулятор; 3 — замок зажигания; 4 — главный блок предохранителей; 5 — реле подключения электровентилятора ВАЗ -2106; 6 — датчик подключения электровентилятора; 7 — электровентилятор; 8 — вспомогательный блок предохранителей
