Как проверить снятый генератор ваз 2110

Как правильно проверить генератор ВАЗ-2110

Одна из самых основных запчастей любого автомобиля – это, конечно же, электрогенератор. Как только данное устройство выходит из строя полноценной работы, авто хватает не более чем на 2 часа. Именно поэтому важно не только правильно ремонтировать генератор, но и вовремя его диагностировать. Как правильно проверить генератор ВАЗ-2110, вам поведает данная статья.

О том, что генератор вышел из строя, говорят следующие характеристики состояния транспортного средства:

  • когда двигатель находится в работающем состоянии, лампа аккумулятора показывает полное отсутствие заряда;
  • в процессе работы деталь постоянно перегревается;
  • электролит, находящийся внутри аккумуляторной батареи, постоянно выкипает;
  • фары начинают тускнеть, клаксон издает тихий (приглушенный) звук;
  • при холостом ходе, нажимая на педаль газа, усиливается яркость фар, и генератор начинает делать сверхсильные обороты;
  • наличие посторонних звуков (воя, гудения, поскрипывания, тресков и так далее);
  • одинаковые показания напряжения при работающем двигателе автомобиля и отключенном.

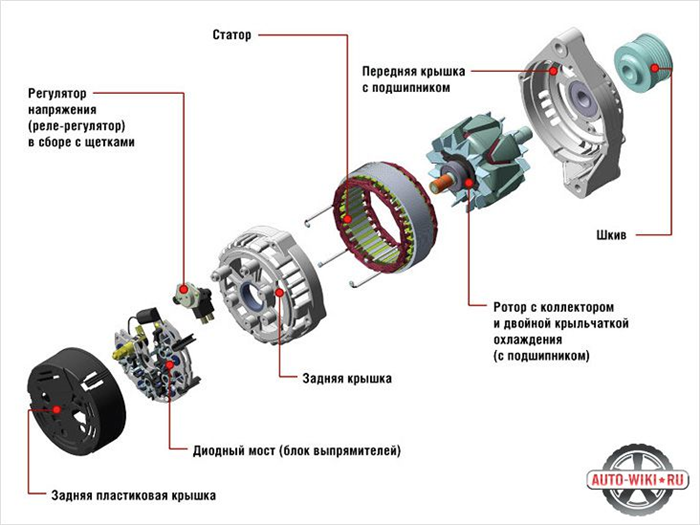

Генератор ВАЗ-2110 состоит из:

  • ротора;
  • передней крыши;
  • подшипника;
  • статора;
  • контактных колец;
  • регулятора;
  • диодного моста;
  • задней крышки.

Работа такого типа генератора основана на электромагнитной индукции путем прохождения магнитного потока через медную катушку. Допустимо это только в том случае, если через катушку проходит электрическое напряжение. Источник напряжения на ВАЗ-2110 – это ротор. В процессе движения он непрерывно вращается. Состоит ротор из вала, полюсной схемы и контактных колец. Статор также является частью генератора и состоит из: обмотки и сердечника с металлическими пластинами.

Как проверить генератор ВАЗ-2110 своими руками

Проверить состояние работы генератора очень легко, и сделать это можно самостоятельно, не выходя из дома. Чтобы качественно проверить деталь, необходимо разобрать ее на мелкие части. К тому же, в случае поломки какого-то сегмента, будет проще его заменить одиночным, нежели покупать новый генератор. Итак, рассмотрим все запчасти, которые необходимо разобрать и проверить на генераторе:

  1. Шкив. Данная деталь не должна иметь никакого повреждения и износа зубьев, в противном случае она будет клинить и генератор не сможет полноценно работать. Поменять его вовсе не дорого, так что при наличии каких-либо неисправностей лучше сразу произвести замену.
  2. Подшипник. Самый главный – это задний подшипник. Чтобы проверить его на работоспособность, совершите несколько вращательных движений, меняя направление вращения. Если прокручивание затруднительно либо же возникают лишние звуки (трение, скрип и так далее), то данную запчасть необходимо заменить на новую.
  3. Обмотка. Для проверки данной детали потребуется мультиметр или омметр. Соедините контактные кольца ротора со щупами выбранного прибора. При нормальной работе сопротивление на приборе должно колебаться в пределах от 4,5 до 10,0 Ом. Если же сопротивление имеет иное значение, то замене подлежит ротор целиком, вместе с якорем.
  4. Перенесите щупы прибора на корпус ротора. В исправном состоянии омметр покажет значение бесконечности, а в поломанном значение будет близко к нулю.
  5. Этим же прибором нужно проверить качество обмотки статора.
  6. Для проверки диодного моста необходимо щуп «плюс» соединить с общей шиной выпрямительного блока, а щуп «минус» прикладывать к противоположным выводам каждого диода. Процедуру совершайте поочередно. При перемене щупов местами показания сопротивления на приборе должно отличаться в несколько сотен раз. В противном случае необходимо осуществлять замену целого выпрямительного блока.
  7. Внимательно осмотрите щетки регулятора. Чаще всего причина именно в них, поэтому данная деталь нуждается в систематической и регулярной замене. Каждая выступающая их часть обязана иметь длину не менее 0,5 см.

Кроме того, их хождение должно быть плавным и не мешать работе поджимающих пружин. Для проверки работы самого регулятора потребуется контрольная автомобильная лампа. Подсоедините ее к угольным щеткам регулятора, и источник напряжения соедините с клеммами. Не забывайте соблюдать полярность. Вначале подайте напряжение 13 вольт, лампа должна будет загореться. Далее постепенно увеличивайте его. Когда напряжение достигнет 15 вольт, лампа отключится. Такие действия лампы подтверждают правильную работу регулятора напряжения.

Читать еще:  Ваз 2114 снят с производства

Как прозвонить генератор ваз 2110 мультиметром

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

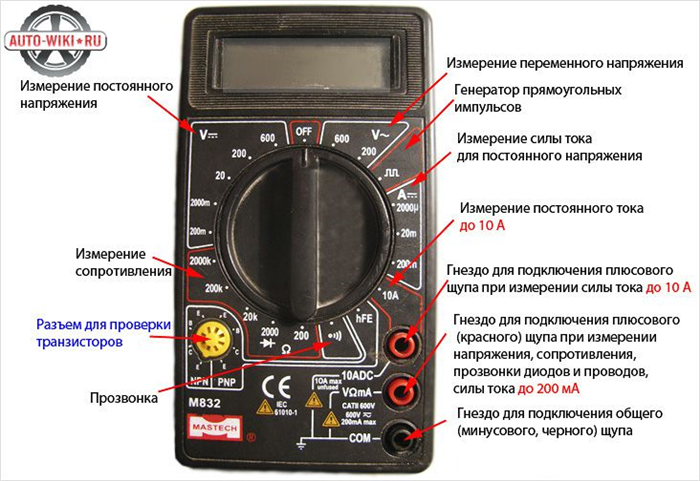

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Итак, проверка включает несколько этапов:

  • Осмотр реле-регулятора.
  • Проверка диодного моста.
  • Проверка статора.
  • Проверка ротора.

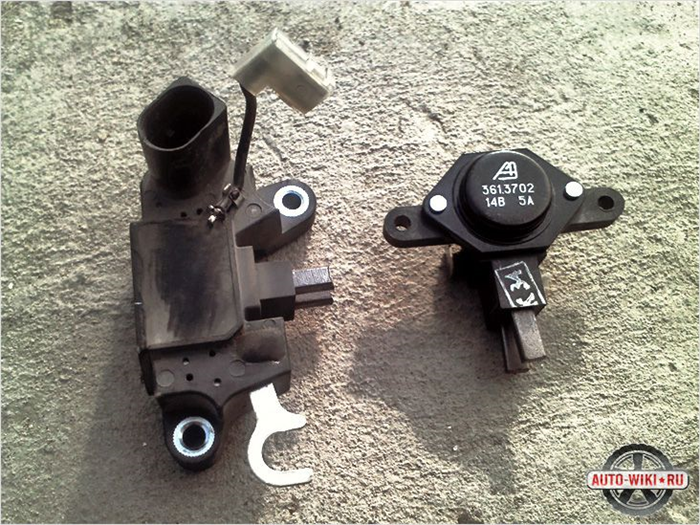

Реле-регулятор

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

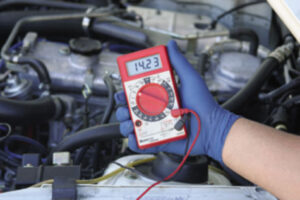

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Обратите внимание! Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

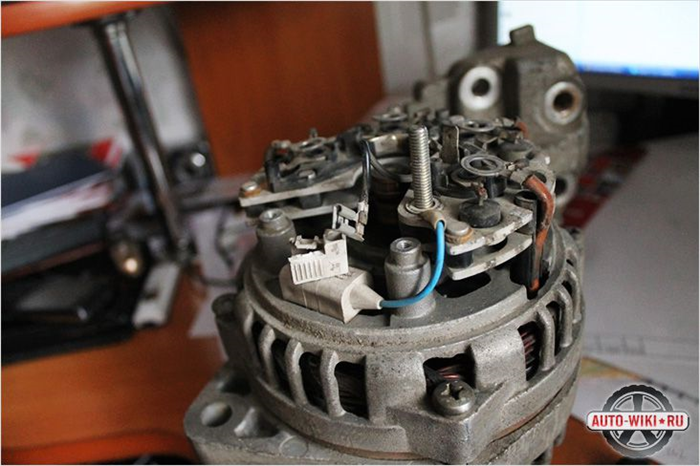

Диодный мост

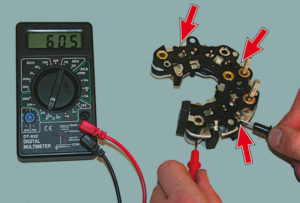

Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим “Прозвонка”. После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

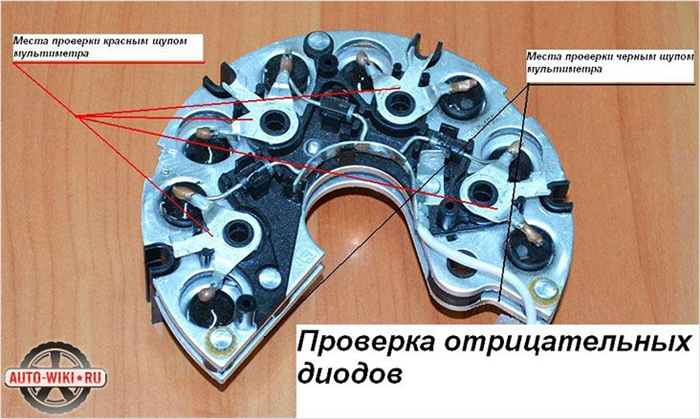

Порядок проверки отрицательных диодов

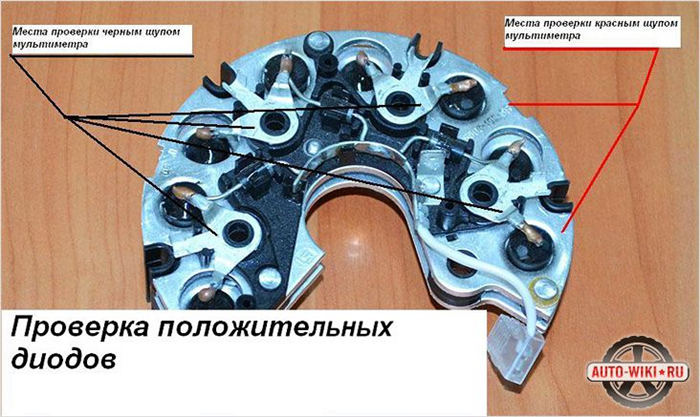

Проверяем положительные диоды

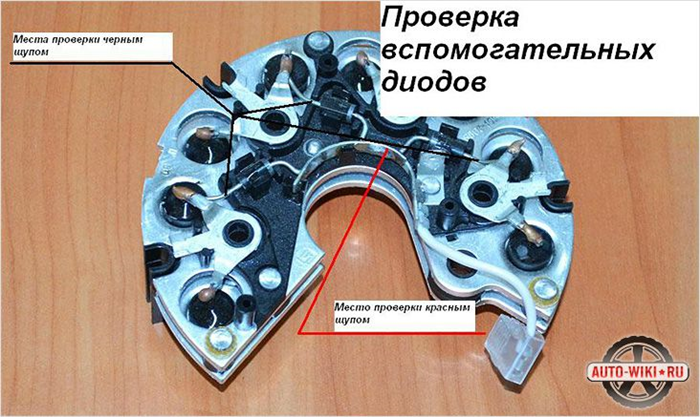

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Обратите внимание! Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

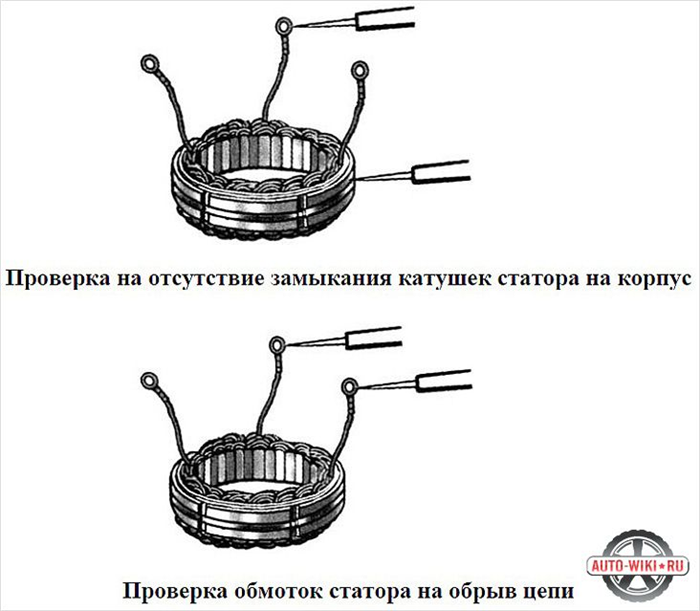

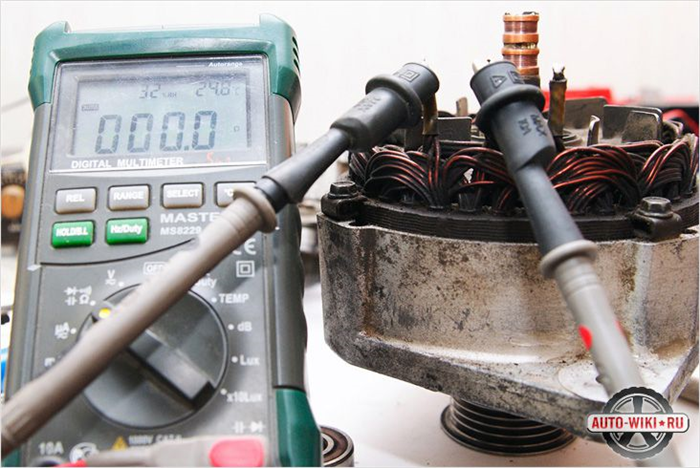

Статор генератора


Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

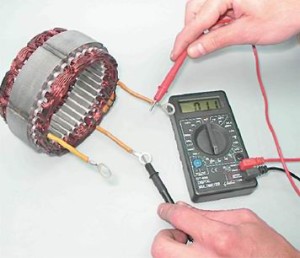

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Обратите внимание! В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

Читать еще:  Ваз 21099 чистка форсунок

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверка генератора ВАЗ-2110 в домашних условиях

Электрогенератор – это важная часть автомобиля. При его поломке автомашина способна проработать всего 1,5-2 часа, поэтому важно следить за его состоянием. Как проверить генератор на ВАЗ-2110?

Поломка генератора

Характерные признаки его неправильной работы или поломки:

  • при работающем двигателе горит лампочка разряда аккумуляторной батареи;
  • генератор греется во время работы;
  • происходит «выкипание» электролита в аккумуляторе;
  • низкое напряжение на электроприборах автомобиля: тусклый свет фар или тихий гудок клаксона;
  • высокие обороты генератора и, как следствие, увеличение яркости фар на холостом ходу двигателя при нажатии на педаль газа;
  • посторонние звуки при работе электрогенератора (вой, гудение и т. д.);
  • напряжение на выводах генератора мало отличается при работающем и остановленном двигателе автомобиля.

Если при работающем двигателе слышен свист, то проверьте натяжение или состояние ремня привода.

Определяем неисправность

Как проверить генератор на ВАЗ-2110 в домашних условиях? Определить неисправную часть этой электромашина несложно. Для этого разбираем его на составные части. Возможно, вам не придется покупать его целиком, а достаточно будет заменить или отремонтировать сломанную деталь.

  1. Подшипники. Для определения состояния заднего подшипника энергично повращайте его в разные стороны. Если вращение затруднено, имеется люфт или посторонние шума – подшипник подлежит замене. Аналогично проверьте передний подшипник. Для этого, удерживая шкив рукой, повращайте переднюю крышку.
  2. Шкив. Осмотрите его на наличие повреждений и износ зубьев. Возможно, он требует замены.
  3. Обмотки. Подключаем щупы омметра (или мультиметра, настроенного в режиме измерения сопротивления) к контактным кольцам ротора. Если ее сопротивление составляет от 4,5 до 10 Ом, то все исправно. В противном случае замене подлежит вест ротор (якорь) целиком.

Если теперь один из щупов перенести на корпус ротора, то мультиметр должен показать бесконечное сопротивление. Если оно близко к нулю, то обмотка также неисправна, «замкнута на корпус».

Аналогично мультиметром проверяем на целостность обмотку статора.

Диодный мост (выпрямительный блок)

Подсоединяем положительный щуп мультиметра, настроенного в режиме проверки диодов к общей шине выпрямительного блока, отрицательным щупом касаемся противоположных выводов каждого диода поочередно. Сопротивление должно стремиться к бесконечности. При перемене щупов местами сопротивление – в пределах нескольких сотен Ом. Если это не так, то диодный мост работает неправильно и требуется замена диода или всего выпрямительного блока.

Регулятор напряжения

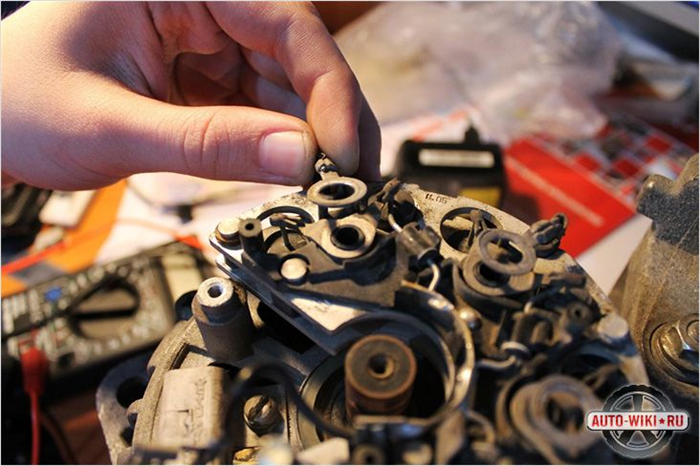

Прежде всего, осматриваем щетки регулятора. Их износ или повреждение – самая частая причина неисправности генератора, они считаются расходным материалом. Длина их выступающей части должна быть не менее 5 мм. Проверьте плавность их хождения, работу поджимающих пружин.

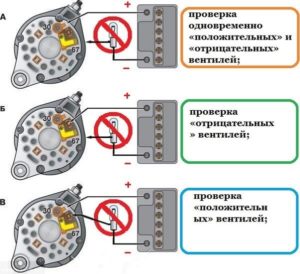

Теперь проверяем, как работает сам регулятор напряжения. Для этого к угольным щеткам подключаем контрольную автомобильную лампу, а к его клеммам – регулируемый источник напряжения, соблюдая нужную полярность. При подаче напряжения в 13 В контрольная лампа должна загореться. Затем плавно повышаем напряжение. При достижении значения 14,4-15 В лампа должна погаснуть. Это свидетельствует о правильной работе регулятора. При таком значении напряжения в бортовой сети автомашины подается ток для самовозбуждения обмотки ротора.

Самостоятельно проверяем генератор на «Десятке» в домашних условиях

На любом современном автомобиле генераторное устройство выполняет важную функцию питания АКБ и всех электрических устройств во время движения. Как и любой другой узел, это устройство может со временем выйти из строя. В этой статье мы расскажем владельцам «десяток», как правильно своими руками проверить генератор на автомобиле ВАЗ 2110.

Что нужно знать о работе генератора на ВАЗ 2110?

Если даваемое устройством напряжение слишком слабое, для начала его необходимо прозвонить. Но перед этим предлагаем ознакомиться с основными нюансами в работе данного узла. Работа генератора на «десятке», как и на любом другом автомобиле, основана на принципе электромагнитной индукции. Через медную катушку проходит магнитный поток, в момент его прохождения именно через нее, на выводах катушки появляется напряжение. По показателю это напряжение пропорционально скорости, с которой данный поток изменяется.

Читать еще:  Ваз 21099 разболтовка дисков

Чтобы данный поток мог преобразоваться, через катушку необходимо пропустить электрическое напряжение. В целом, для того, чтобы получить переменный ток, необходимы катушка, поскольку переменный показатель будет сниматься именно с нее, а также источник магнитного переменного поля.

На «десятке» источником напряжения является ротор, который постоянно вращается при движении. Этот ротор включает в себя вал, полюсную схему, а также контактные кольца. Кроме того, генератор ВАЗ 2110 включает в себя и статор — этот элемент необходимо для создания переменного тока. Устройство статора включает в себя обмотку, а также сердечник, состоящий из металлических пластин (автор видео — Дмитрий Пристром).

Руководство по проверке

Сколько выдает и сколько должен выдавать напряжения устройство генератора ВАЗ 2110? Какое напряжение генератора должно быть в бортовой сети для обеспечения нормальной работы агрегатов и узлов? Многие водителя понятия не имеют о том, как должно проверяться устройство, если в сети присутствует низкое напряжение, но мы готовы поделиться этой информацией с вами.

Инструменты и материалы

Чтобы произвести проверку генератора, вам потребуются:

  • тестер (мультиметр);
  • контрольная лампочка с проводом;
  • набор гаечных ключей;
  • источник питания с регулятором напряжения.

Алгоритм действий

Перед тем, как повысить напряжение, необходимо правильно выполнить диагностику:

  1. Сначала обратите внимание на световой индикатор на контрольном щитке. Эта лампочка работает следующим образом — она появляется при включении зажигания, но после запуска двигателя пропадает. В том случае, если индикатор продолжает гореть при заведенном моторе, это свидетельствует об отсутствии зарядки АКБ. используя мультиметр, произведите диагностику напряжения в электропроводке авто, этот параметр должен быть не менее 12 вольт. Как показывает практика, причина появления индикатора обычно связана либо с нарушениями проводки в бортовой сети, либо с обрывом ремешка устройства. В том случае, если индикатор горит в пол-силы, то вероятнее всего, проблема заключается в слабой натяжке ремешка. Решить проблему позволит его натяжение до нужного состояния, это позволит осуществить повышение напряжения.
  2. Следующим этапом будет диагностика предохранителя F2 — в том случае, если ремешок натянут правильно, то уровень напряжения в проводке должен соответствовать номинальному. Если предохранитель вышел из строя, необходимо произвести его замену, затем продиагностируйте присутствие заряда на самой батарее. В том случае, если предохранитель рабочий или его замена не дала результатов, попробуйте произвести замер параметра на выводе 61 — полученный показатель должен составить примерно 6 вольт. Если вы выявили отсутствие напряжения, от необходимо демонтировать контрольный щиток и искать причину в местах пайки. Часто случается такое, что проблема заключается в обрыве того или иного кабеля, который идет к контрольному щитку от 61 разъема.
  3. Следующим этапом проверки, если замеренный параметр оказался выше номинального, будет снятие реле регулятора. Диагностика реле осуществляется с применением контрольной лампочки, чтобы сделать это, подайте на реле 12-вольтный ток. Плюс в этом случае подается на штекерный выход реле, а минус — на кузов транспортного средства. Сама лампочка, рассчитанная на 12 вольт, должна быть подключена к щеткам регулятора. Если уровень напряжения составляет 12 вольт, то лампочка будет без проблем гореть, а когда этот параметр увеличится до 16 вольт, лампочка потухнет. Если лампа не потухла, то необходимо произвести замену реле регулятора. Но если реле исправное, при этом зарядки нет, то единственным выходом будет демонтаж генератора и поиск неисправности именно в нем.
  4. Далее, используя мультиметр, нужно проверить работоспособность обмотки, уровень сопротивления в данном случае должен составлять 4.5 Ом. Если сопротивление более низкое, то обмотку нужно ремонтировать, то есть поменять якорь или просто перемотать элемент. В некоторых случаях проблема кроется в засорении контактных колец — эта неисправность решается путем их замены либо очистки. Если после этих действий тестер все равно показал обрыв проводки в обмотке, ротор нужно будет поменять.
  5. Следующим этапом будет проверка диодного моста генератора ВАЗ, в частности, каждый диод следует продиагностировать на предмет наличия пробоя. Сам полупроводник осуществляет передачу тока в одном направлении, соответствующим образом осуществляется и диагностика диодов. Если произошло выгорание сразу нескольких элементов и избавиться от неисправности не получается, то блок нужно полностью поменять на новый.

Видео «Подробное руководство по ремонту генератора на ВАЗ 2110»

Как на «десятке» отремонтировать генераторное устройство — узнайте из видео ниже (автор ролика — TexAs 64 rus).
