Как снять полуось на ваз 2107 видео

Содержание

Замена подшипника на полуоси ВАЗ 2107

Проблема, о которой пойдёт речь сегодня, довольно распространена на автомобилях ВАЗ 2107. Это выход из строя подшипника полуоси. Замена его в автосервисе стоит весьма недёшево, а между тем провести эту процедуру возможно и своими руками. О том, как сделать это правильно, мы и поговорим в данной статье.

Назначение подшипника задней полуоси

Полуось — важнейшая часть ведущего (в данном случае — заднего) моста автомобиля ВАЗ 2107. Сама полуось выходит из строя редко, а вот подшипник, в котором она крепится, является слабым местом этой конструкции. Назначение детали простое: обеспечивать плавное и равномерное вращение полуоси в заднем мосту во время движения автомобиля. Находится эта деталь внутри моста, сразу за тормозным барабаном. Чтобы её увидеть и поменять, придётся извлечь полуось, снять с неё барабан и тормозные колодки. Добраться до подшипника иным способом невозможно.

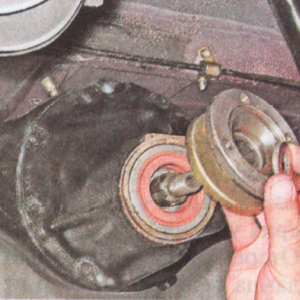

Подшипник полуоси автомобиля ВАЗ 2107 со стопорным кольцом

Признаки неисправности на ВАЗ 2107

Если выходит из строя сам подшипник или разбивается его посадочное место, автовладелец обязательно это заметит. Перечислим ряд главных признаков выхода из строя этой детали:

  • Во время езды в районе заднего моста появляется равномерный низкий гул, который со временем может перейти в громкий скрип или треск. И чем быстрее едет автомобиль, тем громче становится шум.
  • Появляется сильный люфт на одном из задних колёс (чтобы проверить это, достаточно поддомкратить задний мост машины и подёргать колесо руками от себя и к себе).
  • Выпадают шарики из подшипника (это означает, что сепаратор, в котором эти шарики находятся, полностью разрушился).
  • Наконец, задний мост может просто заклинить. Ведущие колёса перестанут вращаться, причём произойти это может прямо на ходу (что вполне может стать причиной ДТП).

Причиной разрушения детали может быть как усталость металла, которая возникает из-за очень длительных циклических нагрузок на эту деталь, так и качество отечественных дорог, езда по которым зачастую сопряжена с ударами и иными механическими повреждениями, приходящимися на задний мост.

Инструменты, необходимые для замены

  1. Комплект торцовых ключей с воротком.
  2. Молоток.
  3. Отвёртка с плоским жалом (средних размеров).
  4. Зубило.
  5. Болгарка.

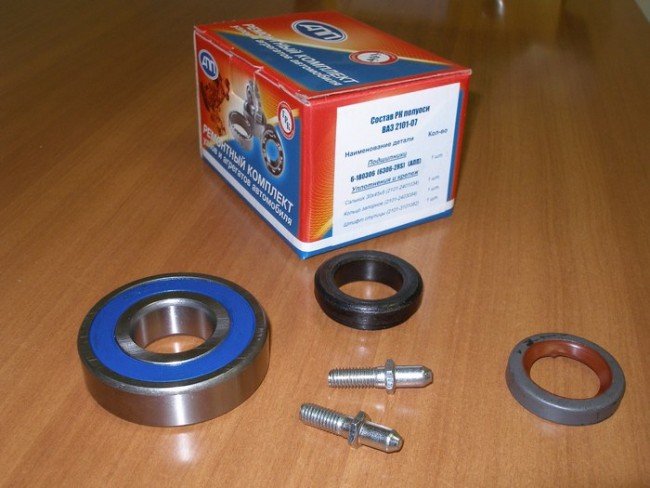

  6. Новый подшипник полуоси ВАЗ 2107 со стопорным кольцом к нему.

Последовательность действий

  1. Автомобиль поддомкрачивается, с помощью торцовых ключей снимается колесо, за которым находится изношенный подшипник.
  2. Снимается тормозной диск и колодки.

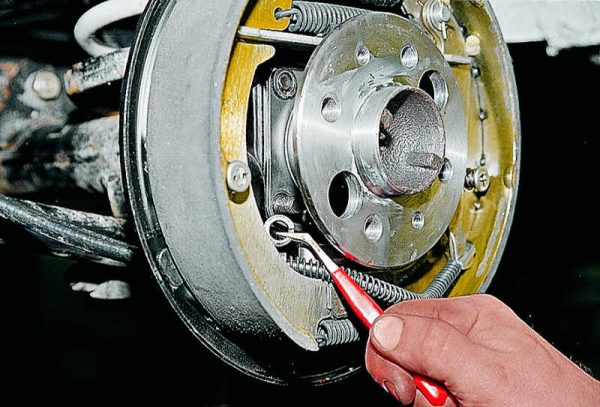

  3. Теперь необходимо открутить саму полуось торцовым ключом на 17.

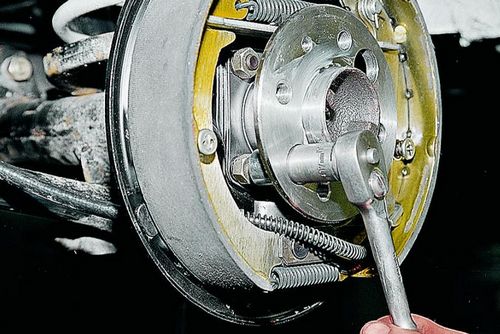

Полуось откручивается торцовым ключом на 17

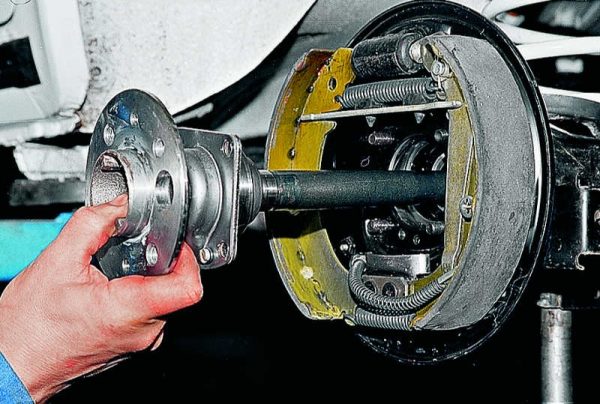

Чтобы извлечь её из посадочного места, можно воспользоваться воротком. Его следует вставить между тормозным цилиндром и задней частью полуоси и использовать как рычаг, чтобы вытолкнуть ось.

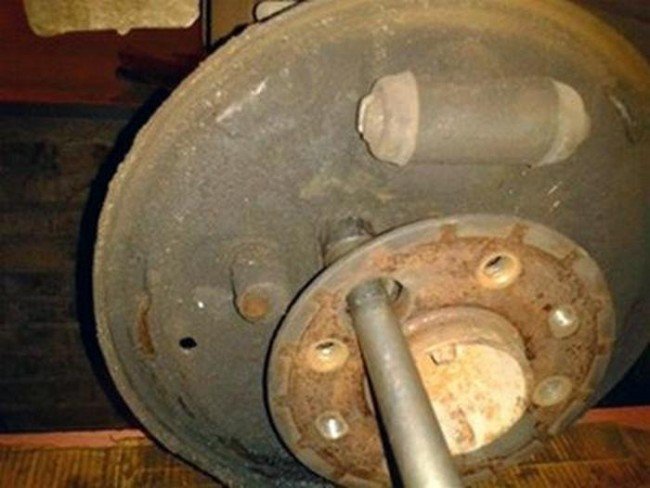

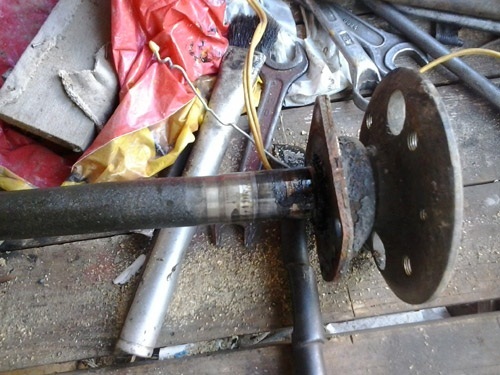

Выталкивание полуоси с помощью воротка

Теперь следует снять подшипник с полуоси. Зачастую он оказывается намертво приварен к ней, так что его приходится буквально срезать с помощью болгарки. Делать это нужно, предварительно зажав полуось в тиски.

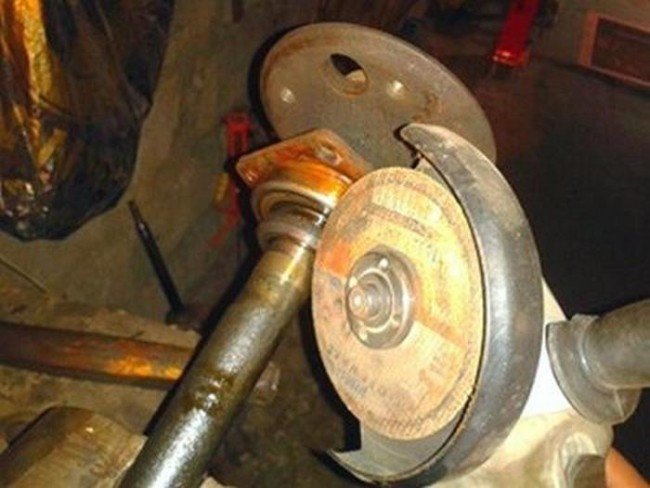

Старый подшипник срезается болгаркой

Как только старый подшипник будет снят, ось необходимо тщательно протереть ветошью. А затем на полуось надевается новая деталь и стопорное кольцо.

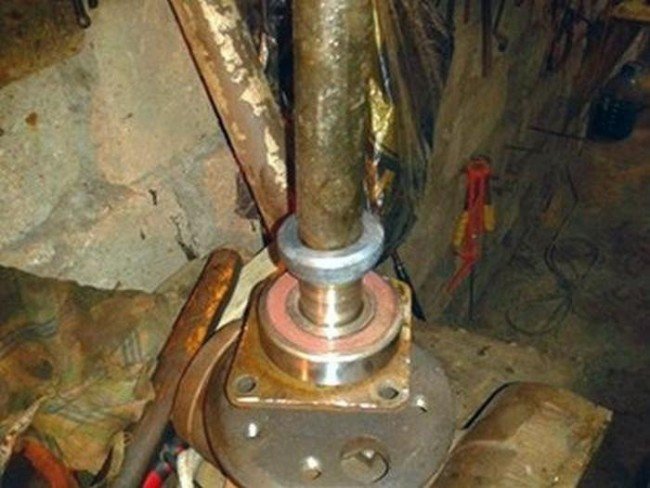

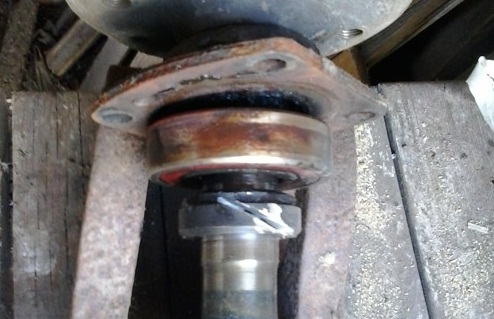

Устанавливается новый подшипник полуоси

Теперь с помощью плоской отвёртки средних размеров нужно извлечь из посадочного места изношенный сальник.

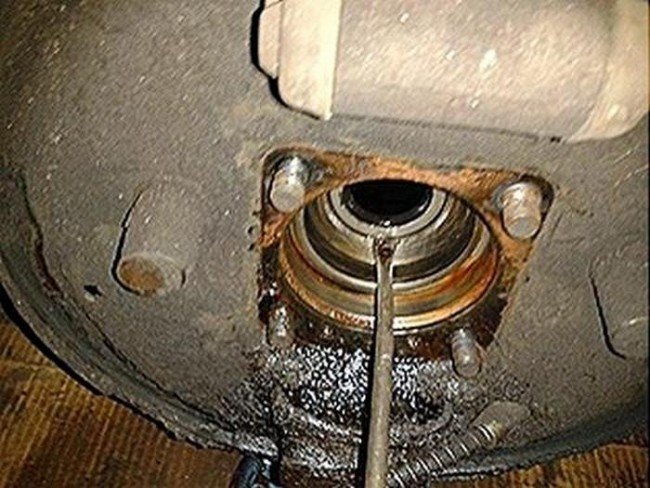

Старый сальник извлекается отвёрткой

  • Как только он извлечён, на его место устанавливается новый сальник (забивать его в посадочное место удобнее всего торцовой головкой на 32).
  • Полуось с новым подшипником устанавливается обратно в посадочное место и производится обратная сборка всего узла.
  • Видео: Как поменять своими руками

    Важные моменты

    • Срезать старый подшипник болгаркой нужно крайне осторожно, чтобы не задеть саму полуось. Лучше всего срезать болгаркой только внешнее кольцо подшипника и сепаратор. На внутреннем кольце следует сделать лишь несколько небольших пропилов (не сквозных). Затем в эти пропилы можно вставить зубило и несколькими аккуратными и точными ударами расколоть внутреннее кольцо подшипника, не задевая полуось.

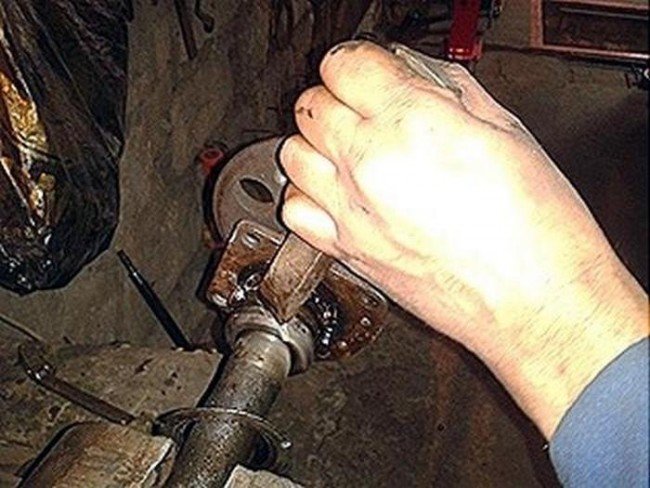

    Внутреннее кольцо подшипника срубается зубилом

  • Новый подшипник нельзя надеть на полуось без усилий. Фактически его придётся набивать на ось. Но ни в коем случае нельзя пользоваться для этого одним только молотком, поскольку велик риск перекосов и повреждения. Оптимальный способ — взять обрезок трубы, диаметр которой чуть больше диаметра полуоси, и с её помощью посадить деталь на место.

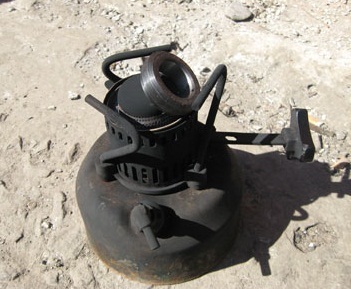

  • Некоторые автолюбители нагревают подшипники и сажают их на полуось горячими. Это действительно облегчает посадку новой детали, поскольку от нагрева все металлы расширяются. Но ставить подшипники этим способом категорически нельзя, поскольку при нагреве и последующем охлаждении этой детали на воздухе может произойти её отжиг (то есть термическая обработка, состоящая в нагреве стали до температур ниже критических с последующим медленным охлаждением). Отжиг в несколько раз снизит твёрдость подшипника и увеличит его пластичность, в результате срок его службы сократится в разы.
  • Читать еще:  Как поставить головку на ваз 2106

    Замена подшипника — задача хоть и трудная, но выполнимая. Главное здесь — избежать повреждения полуоси при срезании подшипника и перекосов при установке новой детали. Кроме того, следует учитывать хрупкость колец подшипника и орудовать молотком крайне осторожно. В остальном же процедура вполне по силам даже начинающему автолюбителю, который, проведя её своими руками, сможет сэкономить значительную сумму.

    Как починить и заменить полуось ВАЗ 2107 своими руками

    Задний мост является одним из основных узлов трансмиссии автомобиля. От исправности его элементов зависят не только ходовые качества машины, но и безопасность водителя с пассажирами. В этой статье мы поговорим о полуосях заднего моста ВАЗ 2107, рассмотрим предназначение этих деталей, конструкцию, возможные неисправности и способы их устранения своими силами.

    Что такое полуоси, зачем они нужны и как устроены

    В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

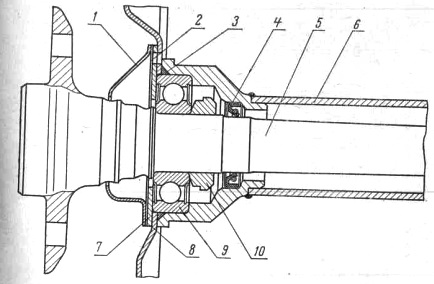

    Конструкция полуоси

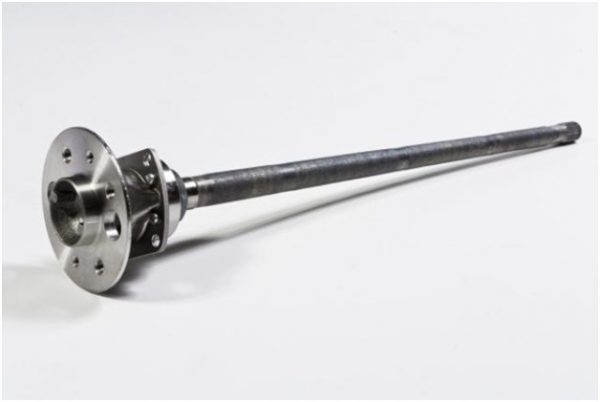

    Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

    • маслоотражатель;
    • уплотнительная прокладка;
    • сальник (манжета);
    • подшипник.

    Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

    Основные технические характеристики полуосей ВАЗ 2107 и их элементов

    Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

    Подшипник полуоси

    Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

    Таблица: размеры и технические характеристики подшипника 2101–2403080

    Сальник

    Манжета полуоси имеет гораздо меньший ресурс, нежели подшипник, так как её основным рабочим материалом является резина. Менять её нужно через каждые 50 тыс. км пробега. Сальники полуоси выпускаются под каталожным номером 2101–2401034.

    Таблица: размеры и технические характеристики сальника полуоси ВАЗ 2107

    Неисправности полуосей ВАЗ 2107, их причины и признаки

    К основным поломкам полуосей можно отнести:

    • деформацию вала;
    • перелом;
    • износ или срезание шлицев;
    • повреждение резьбы крепления колёсного диска.

    Деформация

    Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

    Перелом

    Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.

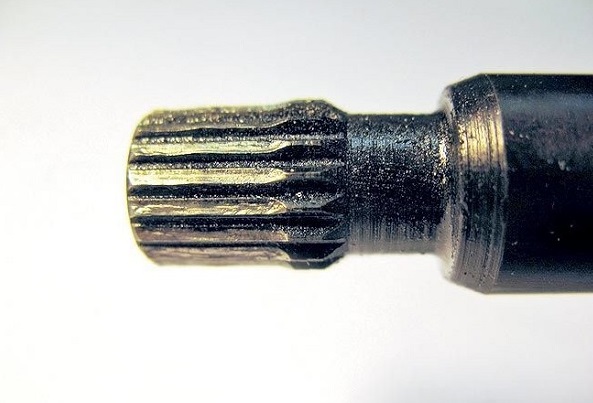

    Износ или срезание шлицев

    Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

    Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

    Читать еще:  Замена подшипника передней ступицы ваз 2112 видео

    Повреждение резьбы крепления колеса

    Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

    При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.

    Замена полуоси

    Рассмотрим процесс замены полуоси, её подшипника и сальника в деталях. Из инструментов понадобятся:

    • баллонный ключ;
    • домкрат и страховочная подставка (в крайнем случае пенёк или несколько кирпичей);
    • упоры для колёс;
    • обратный молоток;
    • гаечные ключи на 8 мм, 17 мм;
    • шлицевая отвёртка;
    • болгарка;
    • круглогубцы;
    • молоток;
    • зубило;
    • верстак с тисками;
    • паяльная лампа или газовая горелка;
    • проставка из дерева или мягкого металла;
    • отрезок стальной трубы с диаметром стенок 33–35 мм;
    • смазка типа «Литол»;
    • сухая чистая тряпка.

    Снятие полуоси

    Чтобы демонтировать полуось, следует:

    1. Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
    2. Баллонным ключом отвернуть колёсные болты.
    3. Поднять кузов машины домкратом.
    4. Выкрутить колёсные болты, снять колесо.
    5. Используя ключ на 8 выкрутить направляющие шпильки барабана.
    6. Демонтировать барабан. В случае если он не сходит с колодок, осторожно сбить его, используя проставку и молоток.

    Как снять сломанную полуось

    При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

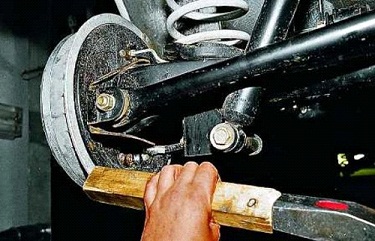

    Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

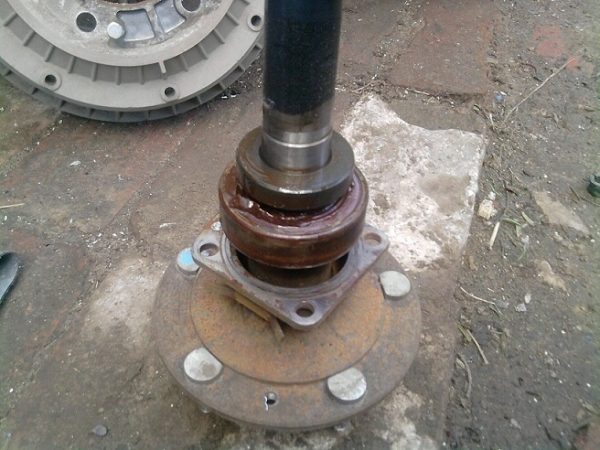

    Демонтаж и установка подшипника на полуось

    При замене полуоси на новую рекомендуется заменить и подшипник, но если старый ещё вполне рабочий, можно установить и его. Вот только чтобы его снять потребуется демонтировать фиксирующее кольцо. Для этого необходимо:

    1. Надёжно зафиксировать полуось в тисках.
    2. Используя болгарку, пропилить внешнюю часть кольца.

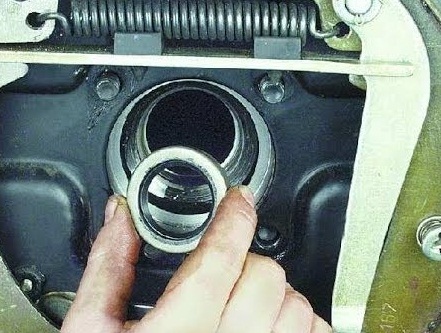

    Установка сальника

    Для установки нового сальника следует:

    1. Чистой сухой тряпкой протереть посадочное гнездо.
    2. Смазать поверхности гнезда пластичной смазкой.
    3. Смазать смазкой сам сальник.
    4. Установить деталь в посадочное гнездо.

    Установка полуоси

    Когда подшипник и сальник будут установлены, можно ставить и полуось. Монтаж производится в следующем порядке:

    1. Ставим уплотнительную прокладку.
    2. Вставляем полуось в кожух до упора. Проверить, как шлицы вошли в зацепление с зубьями шестерни, проворачивая полуось в разные стороны.
    3. Нанести несколько несильных ударов молотком по фланцу полуоси, чтобы убедиться, что она правильно «села».
    4. Установить пружинные шайбы на шпильки крепления полуоси. Наживить и закрутить гайки крепления полуоси торцевым ключом на 17.
    5. Надеть барабан на колодки и зафиксировать его при помощи направляющих шпилек.
    6. Произвести монтаж колеса.
    7. Проверить, нет ли люфта полуоси или подшипника, пробуя пошатать колесо вдоль вертикальной и горизонтальной осей.
    8. Опустить кузов, убрать упоры из-под передних колёс.
    9. Закрутить колёсные болты.
    10. Проверить, исчезли ли признаки неисправности полуоси, проехавшись по ровному участку дороги.

    Видео: замена полуоси на ВАЗ 2107

    Как видите, устранить неисправность полуоси не так уж и сложно. И для этого совсем необязательно обращаться на станцию технического обслуживания.

    Как производится замена подшипника полуоси ВАЗ-2107

    Каждый владелец так называемых классических автомобилей, к примеру, ВАЗ-2107 прекрасно понимает, что составной частью ведущего моста машины является именно полуось, а основным ее элементом выступает автомобильный подшипник, который рано или поздно выходит из строя, поэтому его приходится менять. Так как замена подшипника полуоси, вышедшего из строя, в модели ВАЗ-2107 осуществляется довольно просто, такую операцию способен сделать каждый автовладелец, если, конечно, в процессе будет придерживаться рекомендаций от профессионалов своего дела.

    По каким признакам можно понять, что подшипник требует замены

    Так как машины эксплуатируются по неровным автомобильным дорогам, то на подшипник возлагаются дополнительные и постоянные нагрузки, что и приводит к быстрому износу данного элемента. Если на подшипник задней полуоси ВАЗ-2107 не будет уменьшаться нагрузка, он может выйти из строя в любой, даже самый неподходящий момент. Не допустить такой ситуации можно лишь в том случае, если своевременно обнаружить первые признаки неисправности:

    • при эксплуатации машины будет проявляться звук извне, который усиливается при ускорении автомобиля;
    • при запуске двигателя подшипник откажется вращаться или начнет подклинивать;
    • при визуальном осмотре обнаруживается деформация этого элемента.

    Иногда можно решить вышеперечисленные задачи путем замены самого подшипника, а в некоторых случаях неисправность можно будет решить после замены всей полуоси.

    Что потребуется в ходе работы

    Как говорилось ранее, заменить вышедший из строя подшипник можно самостоятельно, причем выполнять такую работу можно как в гараже, так и просто на улице, установив ВАЗ-2107 на ровную поверхность и подложив упор под передние колеса машины.

    Перед работой нужно подготовить самые необходимые инструменты и новые комплектующие:

    • подходящего размера подшипник, конечно, лучше всего устанавливать элемент, который ранее не был в эксплуатации;
    • сальник для полуоси и запорную втулку;
    • автомобильные ключи размером на 10 и 17;
    • домкрат для поднятия автомобиля;
    • молоток, зубило и болгарку.

    Специалисты рекомендуют в первую очередь убедиться, что именно подшипник вышел из строя, а уж потом покупать все необходимые комплектующие. Так как после окончания демонтажа обнаруживается, что причина поломки не в изношенности подшипника, а в задней полуоси, которая ремонту не подлежит, – это означает, что придется покупать весь узел в сборе и устанавливать его на место вышедшего из строя.

    Поэтапная замена

    Осуществлять самостоятельную замену подшипника задней полуоси специалисты рекомендуют поэтапно:

    1. Машина, как говорилось ранее, устанавливается на ровной поверхности, под колеса ставится стопор. Домкратом поднимается то колесо, за которым располагается подшипник, требующий замены.
    2. Колодки и тормозной диск также нужно снять.
    3. При помощи ключа размером на 17 окручивается крепежи, фиксирующие полуось.
    4. Изношенный подшипник снимается с полуоси. Иногда при помощи подручных инструментов снять этот элемент не получается, тогда на помощь приходит болгарка. Перед тем как использовать болгарку, полуось нужно надежно зафиксировать, к примеру, зажав ее в специальные тиски.
    5. После снятия изношенного элемента поверхность полуоси обязательно тщательно очищается от всевозможных загрязнений.
    6. На полуось надевается стопорное колесо и новый подшипник. Данный процесс требует некоторых усилий, поэтому многие умельцы используют обычный молоток или нагревают элемент на газовой конфорке. Однако специалисты не рекомендуют применять ни один из вышеперечисленных способов. Если новая деталь будет нагреваться, надеть ее на полуось будет, конечно, намного проще, но в дальнейшем из-за резкого перепада температур элемент может быстро деформироваться, что и приведет к сокращению службы его эксплуатации. Без нагрева установить новый подшипник можно при помощи обычного отрезка металлической трубы, диаметр которой будет немного большим, чем диаметр полуоси.
    7. Используя отвертку, лучше применить плоский инструмент, извлекается сальник из собственного посадочного места, так как он также пришел в непригодность.
    8. На место изношенного элемента устанавливается новый, в посадочное место удобно установить его при помощи автомобильной торцевой головки размером на 13.
    9. Далее остается только установить полуось с подшипником на прежнее место и в обратной очередности собрать весь автомобильный узел.

    Ознакомившись с информацией, предоставленной в этой статье, каждому удастся заменить вышедший из строя подшипник задней полуоси, а если какой-то этап будет не полностью понятен, в любой момент можно посмотреть обучающее видео, зайдя для этого на интернет-ресурс.

    Ремонт полуоси на ВАЗ 2107

    У ВАЗовской «семерки» привод осуществляется на задний мост, который имеет довольно сложное устройство. Наиболее частой поломкой данного узла является износ подшипника полуоси. Внешние проявления такой неисправности на автомобиле ВАЗ 2107 состоит в характерном гудении во время движения. Если замена узла не будет произведена вовремя, то возможно разрушение подшипника на ходу с заклиниванием колеса.

    Устранение данной неисправности заднего моста на автомобиле ВАЗ 2107 может выполняться двумя способами. В первом случае производится ремонт узла с установкой нового подшипника, во втором случае осуществляется замена сборки целиком. Перечень необходимых инструментов и приспособлений:

    • набор гаечных ключей и отверток;
    • приспособление для демонтажа узла из заднего моста;
    • лампа паяльная или промышленный фен;
    • приспособление для снятия упорного кольца подшипника;
    • пассатижи;
    • оправка для установки стопорного кольца.

    Перечисленные приспособления обычно применяются на станциях технического обслуживания. В гаражных условиях применяются несколько иные приемы, не требующие такого количества специального оборудования.

    Порядок демонтажа узла и снятия подшипника

    Ремонт заднего моста автомобиля ВАЗ 2107 выполняется в такой последовательности:

    1. Машина устанавливается на ровной площадке, фиксируется стояночным тормозом и упорами. Нужная сторона приподнимается домкратом, колесо снимается и кузов опускается на прочную опору.
    2. Выкручиваются винты крепления барабана к ступице, деталь снимается. Механизм тормозной очищается от загрязнений и разбирается. При помощи торцового ключа через окна в ступицы вывинчиваем болты крышки подшипника.
    3. В случае чрезмерного износа колодок тормозных потребуется их замена вместе колодками.

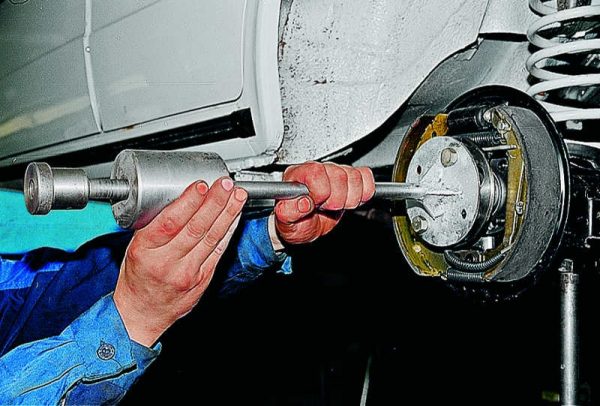

    4. На следующем этапе пробуем снять неисправную полуось, при помощи специального инструмента это сделать несложно. Если такого приспособления нет, то выпресовка производится при помощи колесного диска. Двумя болтами крепим его к ступице и резкими ударами по ободу выбиваем подшипник из гнезда.
    5. Если выполняется замена полуоси в сборе, то на место неисправного узла ставим новый и производим сборку в обратном порядке.

    Если же планируется ремонт агрегата автомобиля ВАЗ 2107, то необходимо произвести его разборку с последующей заменой подшипника.

    Восстановление работоспособности узла

    Для устранения неисправности необходимо снять старое стопорное кольцо. Если специального приспособления нет в наличии, то выполнить операцию возможно при помощи болгарки. Кольцо аккуратно срезается, при этом полуось не должна пострадать. Данная деталь однократного применения и ее замена производится каждый раз, когда выполняется ремонт узла. Новый подшипник надевается на ось и фиксируется новым кольцом, которое предварительно разогревается.

    Ремонт такого узла, как полуось на автомобиле ВАЗ 2107 не занимает много времени у опытного специалиста. При этом обращение на СТО не всегда гарантирует хорошего результата, часто здесь за неимением специальных приспособлений просто сбивают кольцо кувалдой, что приводит к появлению биения и быстрому разрушению подшипника.
