Устройство топливной системы на ВАЗ 2107 инжектор

Система питания ВАЗ 2107 инжектор имеет некоторые отличия от классической карбюраторной. Основные отличительные особенности вызваны именно тем фактом, что вместо стандартной системы подачи воздушно-топливной смеси в цилиндры, в новых моделях ВАЗ 2107 используется инжектор. Соответственно отличаются и остальные элементы, такие как насос, фильтр т. д. Кроме указанных отличий в топливной системе, инжекторный двигатель ВАЗ 2107 имеет принципиальные отличия в системе зажигания. При этом, неоспоримым преимуществом данного типа двигателя является наличие электронного управления всеми основными системами. Именно благодаря ей значительно повышается экономичность и эффективность двигателя.

Принципиальная схема, по которой устроена система обеспечения топливом у автомобиля ВАЗ 2107 инжектор, представлена на следующем рисунке.

Здесь основные элементы обозначены цифрами от 1 до 12:

Трубка для забора воздуха.
Фильтр для очистки воздуха.
Соединительный воздушный патрубок.
Заслонка со встроенной системой регулировки холостого хода.
Система топливного впрыска (инжектор).
Фильтр для механической очистки топлива.
Насос с электронным датчиком объема топлива (устанавливается в бак).

Перепускной клапан.
Предохранительный клапан.
Бак.

Кроме этого, в схеме питания присутствует система очистки и последующего насыщения воздуха парами бензина, состоящая из топливного продувочного клапана 8 и адсорбера 12.

Как видим, система питания ВАЗ 2107 инжектор имеет ряд существенных отличий, следовательно, и порядок ее обслуживания имеет свои особенности. Что касается воздушного фильтра, все точно так же как и в случае с карбюраторной. Замена фильтрующего элемента выполняется при каждом регламентном техобслуживании.

Насос специального обслуживания не требует, за исключением очистки топливного сетчатого фильтра, установленного на всасывающем патрубке. Эта сеточка задерживает механические примеси, присутствующие в бензине, заливаемом в бак. В случае выхода со строя топливного насоса производится его замена. Для этого необходимо разобрать бак, вынуть из него весь насос в сборе, после чего производится замена вышедшего со строя элемента. Отремонтированный насос устанавливается на его штатное место в бак.

фильтр сетчатый для грубой очистки от механических примесей;
насос для подачи топлива;
электронный датчик контроля уровня топлива (залитого в бак);
трубка подачи топлива;
трубка отвода топлива;
электрический разъем;
поплавок.

Замена топливного фильтра производится периодически, в соответствии с рекомендациями завода изготовителя. Основным элементом является специальная бумажная вставка, собранная в металлическом корпусе, и установлен он в подающем трубопроводе между бензонасосом и системой впрыска. Направления движения топлива указано стрелкой на корпусе. Например, согласно стрелки на следующем фото, насос (топливный бак) должен подключаться с правой стороны, а рампа – с левой.

Система топливного впрыска или топливная рампа двигателя ВАЗ 2107 инжектор предназначена непосредственно для подачи смеси в цилиндры двигателя.

топливные форсунки;
подающая трубка;
отводящая трубка;
рампа;
золотниковый штуцер для контроля давления;
электронный регулятор давления.

Одним из основных рабочих элементов системы впрыска двигателя ВАЗ 2107 инжектор является форсунка. По сути это электромеханический клапан, который управляется системой управления двигателем. При подаче напряжения клапан открывается и через форсунку происходит впрыск смеси в цилиндр под давлением, которое создает насос. В процессе эксплуатации форсунки засоряются, соответственно требуют периодической чистки. Как правило, чистку форсунок производят при техобслуживании, однако при ухудшении работы двигателя нужно их прочищать, не дожидаясь регламентных работ. Замена форсунок производится только при выходе их со строя.

Еще одним элементом системы подачи топлива двигателя ВАЗ 2107 инжектор является дроссельная заслонка. Именно с ее помощью происходит управление оборотами двигателя, заслонка регулирует объем впускаемого воздуха для приготовления горючей смеси. Для предотвращения обмерзания внутренностей заслонки в холодное время года она подключается к системе охлаждения двигателя.

патрубок для подключения адсорбера;
корпус;
заслонка;
привод заслонки;
патрубок для удаления картерных газов;
патрубки для подключения к системе охлаждения;
электронный датчик положения заслонки;
элемент управления холостым ходом.

Еще один новый элемент двигателя ВАЗ 2107 – адсорбер. Он предназначен для сбора паров бензина во время простоя автомобиля. После пуска двигателя удерживаемые активированным углем пары смешиваются с воздухом, и полученная смесь подается через дроссельную заслонку в цилиндры. В этой схеме обмена воздухом, кроме всего прочего, участвует бак, который является основным поставщиком насыщенного топливными парами воздуха.

Читать еще: Как вытащить заднее стекло ваз 2109

В целом, описанная выше схема питания является более эффективной, чем классическая. Это обусловлено также и наличием электронной системы управления двигателем, которая регулирует впрыск в зависимости от режима работы, температуры и других факторов. А при соблюдении рекомендаций завода-изготовителя относительно выполнения регламентных работ, с вашим автомобилем никогда не будет проблем.

Фильтр воздушный ВАЗ 2107

Для очистки поступающего в камеру сгорания ВАЗ 2107 воздуха от абразивных частиц и пыли служит специальный фильтр. Его наличие позволяет существенно увеличить ресурс мотора и сопутствующих узлов.

В процессе эксплуатации воздушный фильтр постепенно забивается. Это вызывает падение его пропускной способности. «Удушенный» мотор теряет мощность, динамика машины ухудшается, а расход топлива увеличивается. Поэтому так важна своевременная замена фильтрующего элемента.

Артикул и стоимость оригинального воздушного фильтра ВАЗ 2107

Оригинальный воздушный фильтр на карбюраторный ВАЗ 2107 имеет артикул 2101-1109100. Его цена составляет 80-200 рублей.

На инжектор ставится совершенно другой воздушный фильтр. Расходники не являются взаимозаменяемыми. Артикульный номер фильтрующего элемента для инжекторного ВАЗ 2107 — 2112-1109080. Стоимость такого расходника составляет от 200 до 340 рублей.

Сторонние производители также выпускают фильтрующие элементы для ВАЗ 2107. Среди их продукции весьма много достойных вариантов по привлекательной цене. В таблицах ниже представлены наилучшие аналоги, которые рекомендовано брать взамен родных фильтров.

Таблица — Аналоги оригинального воздушного фильтра 210101109100

Таблица — Альтернативы фирменного воздушного фильтра 2112-1109080

Периодичность замены

Замена воздушного фильтра на ВАЗ 2107 требуется каждые 20-30 тыс. км. Установка нового расходника может потребоваться раньше, если:

обнаружилось сквозное механическое повреждение фильтрующего элемента;
присутствуют значительные деформации;
мощность силовой установки ощутимо упала;
автомобиль преодолел значительный участок дороги по пыльной грунтовки;
нет точной информации о предыдущем пробеге, на котором была произведена замена фильтра;
наблюдается возрастание расхода топлива, при сохранении прежних внешних факторов.

Процесс замены воздушного фильтра на ВАЗ 2107с карбюратором

Замена воздушного фильтра на ВАЗ 2107 с карбюратором выполняется согласно пошаговой инструкции, которая представлена ниже.

Открутить три крепления крышки воздушного фильтра.

Изъять фильтрующий элемент.

Закрыть тряпкой патрубок, который идет в карбюратор.

Очистить корпус фильтра от загрязнений.

Установить новый фильтрующий элемент.
Смонтировать крышку воздушного фильтра на место. При этом важно соблюдать метки. При температуре выше 5°С красная метка должна находится возле патрубка подвода теплого воздуха. В противном случае она должна указывать на патрубок забора воздуха, который помечен буквой «В». Правильная установка крышки меняет расположение неподвижной заслонки с уплотнением и хорошо влияет на работу силового агрегата.

Произвести контрольный запуск двигателя.

Самостоятельная замена воздушного фильтра на ВАЗ 2107

Замена воздушного фильтра на инжекторном ВАЗ 2107 производится согласно алгоритму, который представлен ниже.

Отсоединить датчик массового расхода воздуха. Это позволит уберечь провода от обрыва.

Открутить хомут, которым удерживается гофра воздуховода.
Выкрутить винты крепления крышки фильтра.
Снять крышку фильтрующего элемента.
Изъять фильтр из корпуса.
Очистить корпус от пыли и грязи.

Установить новый фильтрующий элемент.

Прикрутить крышку воздушного фильтра на место. При этом важно избегать ее перекосов. Появление подсоса нефильтрованного воздуха значительно снизит ресурс силового агрегата.
Собрать все в обратной последовательности.

Проконтролировать работу силовой установки.

Патрубки на ВАЗ 2107 — неисправности и особенности замены

В конструкции системы охлаждения всех автомобилей, в том числе и ВАЗ 2107, применяются патрубки. Это магистрали, соединяющие элементы системы, и обеспечивающие транспортировку охлаждающей жидкости. По трубкам протекает ОЖ, поэтому главное их условие — это герметичность. Причиной нарушения герметичности системы охлаждения ВАЗ 2107 могут быть патрубки, с особенностями замены которых разберемся в материале.

Причины замены

Рассматриваемые элементы играют очень важную роль в системе, и при их неисправности, возникает утечка жидкости. Если жидкость вытечет из системы полностью или снизится ниже уровня, то это станет причиной перегрева и заклинивания двигателя. На автомобилях ВАЗ 2107 карбюратор и инжектор устанавливаются резиновые патрубки системы охлаждения, которые имеют незначительные отличия. При их выборе главное оговаривать, для какого типа двигателя приобретаются устройства.

Читать еще: Защита аккумулятора ваз 2107

Их замена выполняется не только тогда, когда обнаруживается повреждение. Наиболее распространенный случай необходимости замены патрубков на ВАЗ-2107 — когда уровень ОЖ все время постепенно снижается. Это может означать наличие утечки в системе, возникающей, в большинстве случаев, в шлангах системы охлаждения. Чтобы убедиться в этом, понадобится произвести визуальный осмотр.

Причинами необходимости замены шлангов охлаждающей системы семерки являются такие факторы:

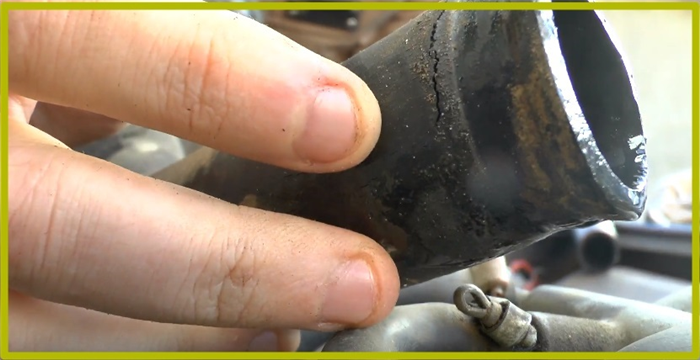

Мелкое повреждение патрубка, которое со временем будет увеличиваться, поэтому при обнаружении утечки, нужно немедленно принять меры.

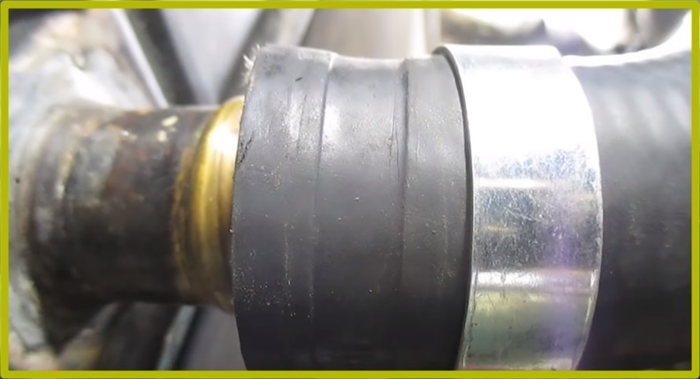

Течь из соединений по причине ослабления или повреждения хомутов, но в таком случае устранить поломку можно без замены шлангов.
Наличие мелких повреждений и дефектов — это повод для того, чтобы осуществить замену элементов.
Порыв патрубка, что может возникнуть в случае продолжительной эксплуатации элементов без их замены. Чтобы исключить такие случае, требуется регулярно производить замену устройств в зависимости от пробега.

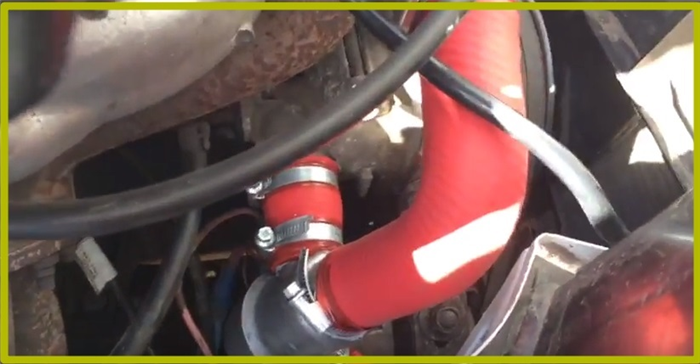

Если осуществляется замена старых шлангов на новые, то рекомендуется выбирать силиконовые шланги, которые в несколько раз эффективней резиновых.

Необходимые инструменты и материалы

Процедура замены шлангов системы охлаждения не трудная, но трудоемкая, так как понадобится сливать ОЖ. Если жидкость вытекла, тогда проще, но перед установкой новых патрубков, понадобится демонтировать старые. Перед началом замены, понадобится подготовить необходимые инструменты и материалы.

Из материалов понадобится комплект патрубков, которые для инжекторной и карбюраторной семерки отличаются. Это отличие заключается в расположении отверстий радиатора. Именно поэтому патрубок радиатора на карбюраторной семерке длиннее, чем на инжекторной.

Кроме комплекта шлангов, понадобятся хомуты для стяжки, диаметр которых должен соответствовать размерам патрубков. Это хомуты диаметром 35-50 мм, количество которых должно быть не менее 8 штук. Причем рекомендуется покупать не самые дешевые, а качественные устройства, так как они играют очень значимую роль. Герметик использовать не обязательно, но если решаете им воспользоваться, то нужно выбирать только среди жаропрочных. После замены, останется залить тосол или ОЖ, если предыдущая непригодна к использованию.

Из инструментов понадобится минимальный набор — отвертка или ключ для вывинчивания хомутов. Кстати использовать старые хомуты не рекомендуется, так как они также имеют определенный ресурс.

Процесс замены патрубков

Как произвести замену патрубков системы охлаждения на ВАЗ 2107, рассмотрим более детально. Первоначально понадобится из системы слить тосол или антифриз, а зависимости от того, чему отдает предпочтение владелец авто. Инструкция по сливу ОЖ представлена на сайте. Далее приступаем к снятию патрубков:

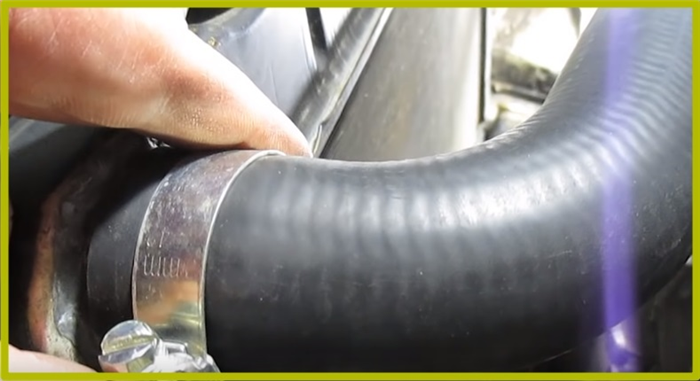

Выкрутить крепления хомутов, используя отвертку или ключ. Рекомендуется использовать торцевой ключ на «6», «7» или «8» в зависимости от типа хомутов. Ослабить рекомендуется все хомуты, но при этом не отсоединять шланги.
Если ОЖ была слита из блока двигателя, то не забываем выкрутить сливную пробку на радиаторе.
Приступаем к демонтажу элементов. Шланги, к которым подсоединен термостат, следует снять вместе с устройством. При демонтаже рекомендуется запоминать места расположения всех шлангов.
Когда все элементы будут демонтированы, следует приступить к зачистке поверхности отверстий, к которым будут подсоединяться новые шланги. Делать это рекомендуется мелкой шкуркой. Стоит отметить, что силиконовые шланги одеваются намного легче, чем резиновые, и служат намного дольше.
После зачистки поверхности отверстий, можно приступать к установке новых патрубков. Стоит отметить, что патрубок воздушного фильтра ВАЗ 2107 не входит в комплектацию, и его замена осуществляется отдельно (если нужно).
Если используется герметик, то наносить его нужно на поверхность отверстия, куда будет надеваться шланг. После нанесения герметика, следует подождать несколько минут, и осуществлять установку шлангов.

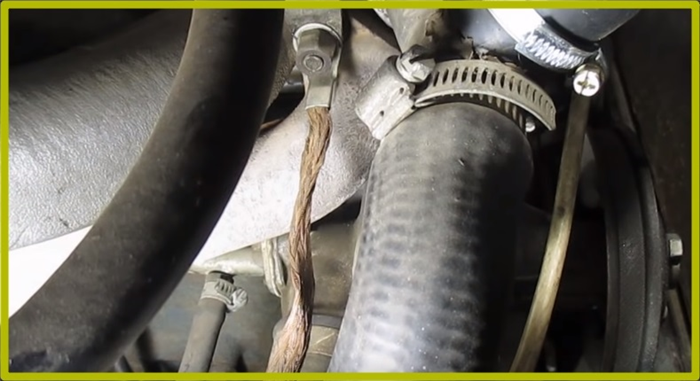

Фиксируются места соединения хомутами. Причем некоторые водители предпочитают использовать по два хомута для надежности, что также допустимо.
Верхний патрубок следует устанавливать с предварительно подсоединенным термостатом, зафиксировав его хомутами.
После того, как все патрубки будут заменены, нужно еще раз убедиться в том, что хомуты затянуты.

Читать еще: Помпа ваз 21214 инжектор

Если работы проводились с применением герметика, то следует после окончания работ подождать не менее 3-5 часов, и только после этого заливать антифриз. Перед заливкой антифриза убедитесь, что сливные пробки на блоке двигателя и радиаторе закручены. При заливании антифриза нужно внимательно осматривать места соединения шлангов, где не должна появляться течь.

В завершении работ заводим двигатель, и тщательно проверяем отсутствие течи ОЖ. Первое время нужно периодически проверять уровень антифриза в расширительном бачке, который не должен уменьшаться. Дайте поработать двигателю до момента, пока не запустится вентилятор. Если течи ОЖ нет, значит все сделано правильно и аккуратно, и можно забыть о проблеме с неисправными патрубками и подтекающей жидкостью.
