Блок предохранителей ВАЗ 2110 – схема и подключение, расположение

Все владельцы автомобилей ВАЗ десятого семейства периодически сталкиваются с тем или иными неисправностями в работе электрооборудования автомобилей ВАЗ 2110. Это обусловлено как некоторыми не совсем удачными конструктивными особенностями, так и зачастую вмешательством в схемы и электро узлы предыдущими владельцами. Для устранения подобного рода поломок просто необходимо знать электрическую схему автомобиля, но в первую очередь решение проблемы нужно начинать с ревизии блока предохранителей. Блоки предохранителей типовые на всем десятом семействе, и сейчас мы их внимательно рассмотрим. Отличия в блоках предохранителей ВАЗ 2110, 2111 и 2112 весьма незначительные. Сам блок находится в салоне на левой водительской стороне и выглядит следующим образом…

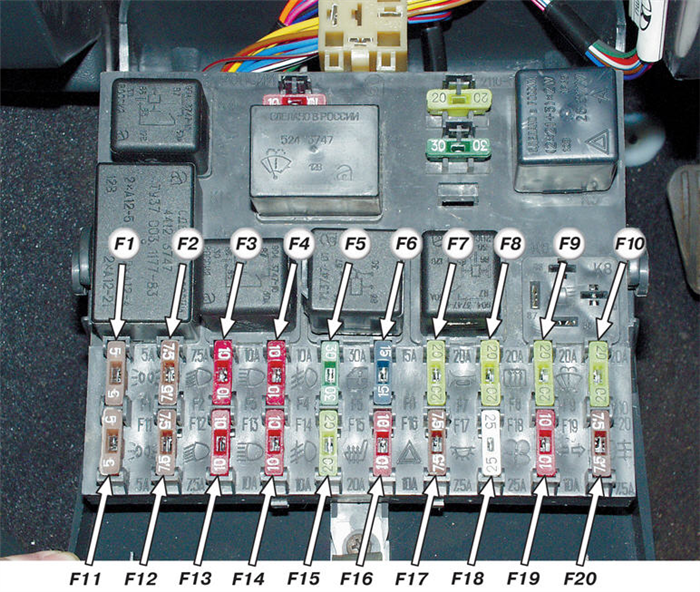

Расположение предохранителей на Блоке предохранителей ВАЗ 2110 и ВАЗ 2112

Цепи за которые отвечают предохранители в ВАЗ 2110 и ВАЗ 2112

Номер Сила тока, А Описание предохранителей

F1 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

F2 7,5А Левая фара (ближний свет)

F3 10 А Левая фара (дальний сеет)

F4 10 А Правая противотуманная фара

F5 30 А Электродвигатели стеклоподъемников дверей

F6 15 А Переносная лампа (розетка)

F7 20 А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8 20 А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

F9 20 А Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

F10 20 А Резервный

F11 5 А Лампы габаритного света правого борта

F12 7,5 А Правая фара (ближний свет)

F13 10 А Правая фара (дальний сеет). Контрольная лампа включения дальнего света

F14 10 А Левая противотуманная фара

F15 20 А Электрообогрев сидений. Блокировка замка багажника

F16 10 А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

F17 7,5 А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

F18 25 А Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

F19 10 А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

F20 7,5 А Лампы задних противотуманных фонарей

Теперь рассмотрим реле:

За что отвечают реле блока предохранителей ВАЗ 2110 и ВАЗ 2112

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Блок предохранителей и реле ВАЗ 2110 2111 2112

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

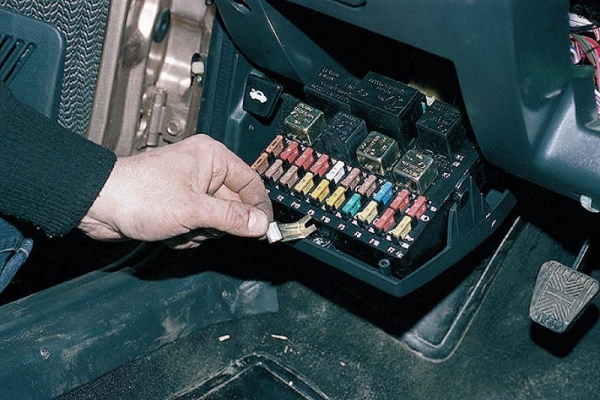

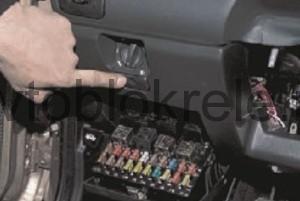

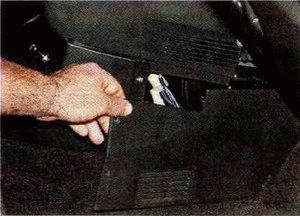

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

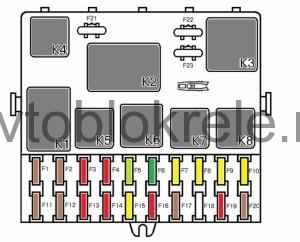

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

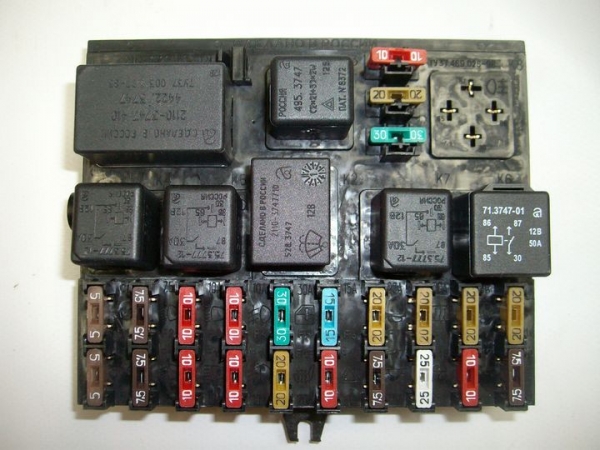

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

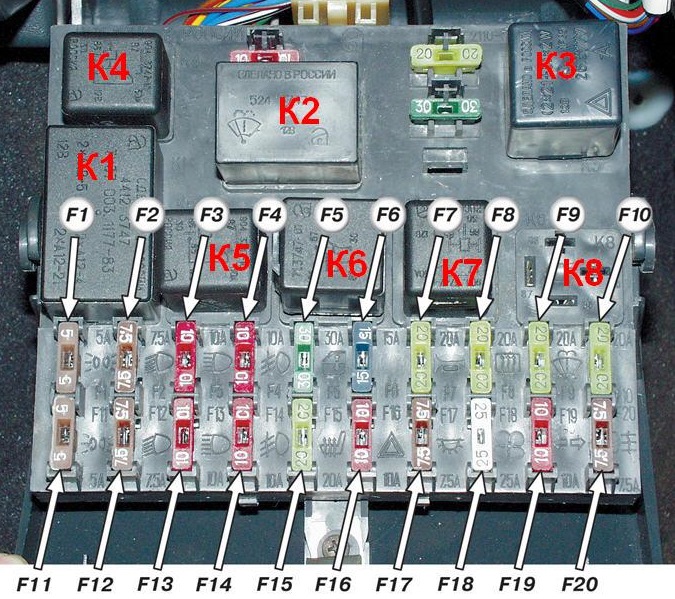

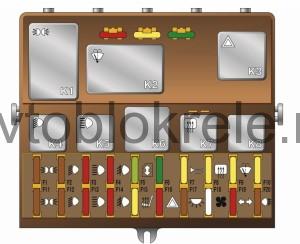

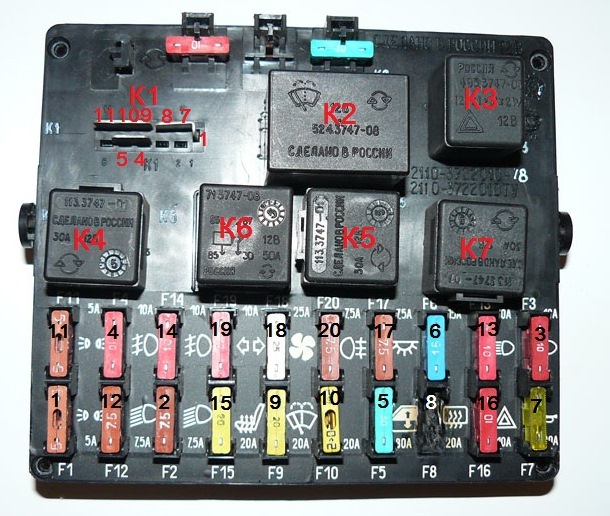

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

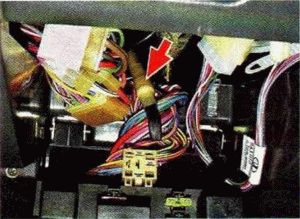

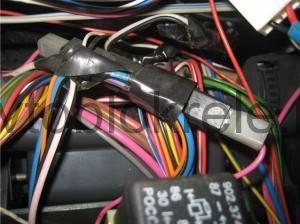

Предохранитель центрального замка расположен за блоком предохранителей в пластмасовой коробочке.

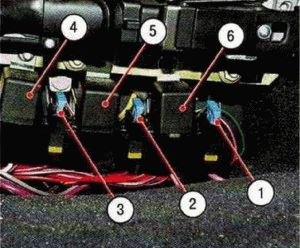

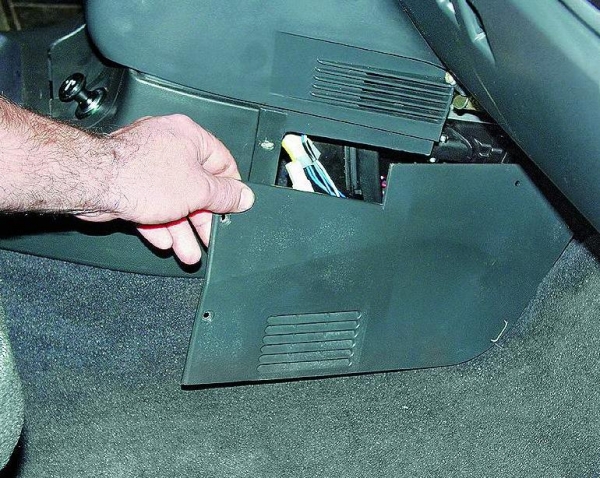

Дополнительные реле и предохранители расположены в салоне с правой стороны панели приборов за боковой облицовкой прикрепленной двумя шурупами.

Все дополнительные предохранители 15 А

1 — модуль зажигания, контроллер; 2 — клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха; 3 — реле топливного насоса, предохранитель бензонасоса , форсунки. Дополнительные реле: 4 — реле электровентилятора; 5 — реле бензонасоса, 6 — главное реле (реле зажигания)

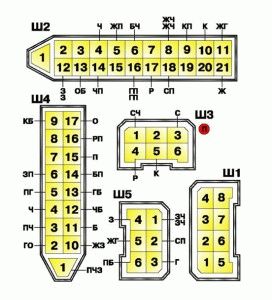

Порядок номерации и цвета проводов штекеров

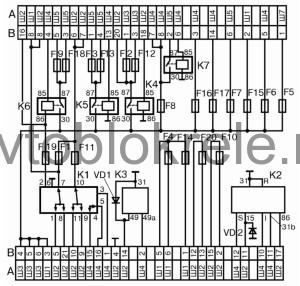

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12 (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):

K1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); K2 – реле очистителя ветрового стекла (реле дворников); K3 – реле-прерыватель указателей поворота и аварийной сигнализации; K4 – реле включения ближнего света фар; K5 – реле включения дальнего света фар; K6 – дополнительное реле; K7 – реле включения обогрева заднего стекла; K8 – резервное реле (отсутствует на ВАЗ 2110)

Таблица внешних соединений монтажного блока.

противотуманная фара (левая)

двигатель блокировки замка багажника, подогрев сидений

реле блокировки дверей

реле противотуманных фар

противотуманная фара (правая)

габарит (левый задний)

переключатель наружного освещения

лампы освещения номерного знака, выкл. освещения приборов

габарит (правый задний)

эл. двигатель очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.

переключатель наружного освещения

выключатель противотуманных фар

выключатель аварийной сигнализации

замок зажигания (кл. 15), подрулевой переключатель

переключатель очистителя и омывателя ветрового стекла

подрулевой переключатель света фар

ближний свет (левый фонарь)

ближний свет (правый фонарь)

генератор (кл. 30)

генератор (кл. 30)

генератор (кл. 30)

бортовая система индикации

выключатель аварийной сигнализации

выключатель аварийной сигнализации

штекер переносной лампы

выключатель обогрева заднего стекла, лампа обогрева заднего стекла

подрулевой переключатель омывателя и очистителя ветрового стекла

эл. двигатель очистителя ветрового стекла

подрулевой переключатель омывателя и очистителя ветрового стекла

подрулевой переключатель, лампа замка зажигания

лампы стоп- сигналов, часы, лампа освещения салона

дальний свет (левый фонарь)

элемент обогрева заднего стекла

контроллер отопителя, лампа освещения вещевого ящика

дальний свет (правый фонарь)

Двигатель очистителя ветрового стекла, клапан рециркуляции САУО

эл. вентилятор охлаждения, звуковой сигнал

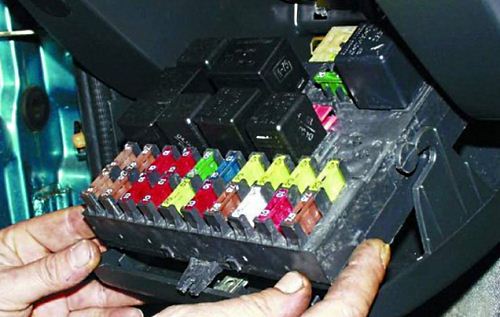

Снятие и установка блока предохранителей.

для увеличения нажмите на изображении.

Видео как заменить блок предохранителей ваз-2110

Взято с “Делай Авто”

Схемы электрооборудования ВАЗ 2110, ВАЗ 2111, ВАЗ-2112.

Для увеличения нажмите на изображении затем на крестик справа внизу.

Схема электрооборудования автомобиля ВАЗ-2110: 1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — датчик включения электродвигателя вентилятора; 4 — электродвигатель вентилятора системы охлаждения двигателя; 5 — звуковой сигнал; 6 — генератор; 7 — датчик уровня масла; 8 — блок управления электромагнитным клапаном карбюратора; 9 — контроллер отопителя; 10 — выключатель клапана рециркуляции; 11 — лампа подсветки рычагов управления отопителем; 12 — коммутатор; 13 — концевой выключатель карбюратора; 14 — датчик контрольной лампы давления масла; 15 — свечи зажигания; 16 — элек­тромагнитный клапан карбюратора; 17 — датчик указателя температуры охлаждающей жидкости; 18 — датчик-распределитель зажигания; 19 — катушка зажигания; 20 — стартер; 21 — электродвигатель вентилятора отопителя; 22 — дополнительный резистор электродвигателя отопителя; 23 — датчик скорости; 24 — выключатель света заднего хода; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — датчик уровня тормозной жидкости; 28 — колодки для подключения электродвигателя омывателя заднего стекла; 29 — аккумуляторная батарея; 30 — электродвигатель омывателя ветрового стекла; 31 — датчик уровня омывающей жидкости; 32 — датчик уровня охлаждающей жидкости; 33 — моторедуктор очистителя ветрового стекла; 34 — монтажный блок; 35 — колодки для под­ключения жгута предупредительного света; 36 — переключатель наружного освещения; 37 — комбинация приборов; 38 — выключатель заднего противотуманного света; 39 — контрольная лампа противотуманного света; 40 — контрольная лампа обогрева заднего стекла; 41 — часы; 42 — выключатель обогрева заднего стекла; 43 — подрулевой переключатель; 44 — колодка для переключения проводов при установке блок-фар другого типа; 45 — регулятор освещения приборов; 46 — выклю­чатель зажигания; 47 — колодки для подключения жгута проводов очистителей фар; 48 — розетка для переносной лампы; 49-передний плафон освещения салона; 50 — выключатель стоп-сигнала; 51 — плафон освещения салона; 52 — блок бортовой системы контроля; 53 — датчик указателя уровня топлива; 54 — выклю­чатель аварийной сигнализации; 55 — датчик ремня безопасности водителя; 56 — прикуриватель; 57 — лампа подсветки пепельницы; 58 — выключатель лампы освещения вещевого ящика; 59 — колодка для подключения бортового компьютера; 60 — лампа освещения вещевого ящика; 61 — боковые указатели поворота; 62 — выключатели в стойках передних дверей; 63 — выключатели в стойках задних дверей; 64 — выключатель контрольной лампы стояночного тормоза; 65 — фонарь освещения багажника; 66 — датчик температуры для системы отопления; 67 — наружные задние фонари; 68 — внутренние задние фонари; 69 — фонари освещения номерного знака; 70 — элемент обогрева заднего стекла; 71 — колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схемы электрооборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер “Январь-4”): 1 — блок-фара; 2 — датчики износа колодок передних тормозов; 3 — звуковой сигнал; 4 — вентилятор системы охлаждения; 5- выключатель света зад­него хода; 6 — аккумуляторная батарея; 7 — генератор; 8 — датчик контрольной лампы давления масла; 9 — датчик уровня масла; 10 — свечи зажигания; 11 — форсунки; 12 — регулятор холостого хода; 13 — колодки электронного блока управления; 14 — датчик положения дроссельной заслонки; 15 — датчик положения коленчатого вала; 16 — модуль зажигания; 17 — датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 — стартер; 19 — колодка диагностики; 20 — датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 — датчик скорости; 22 — реле включения бензонасоса; 23, 35, 39 — плавкие предохрани­тели; 24 — электробензонасос; 25 — микромоторедуктор привода заслонки отопителя; 26 — клапан рециркуляции; 27 — вентилятор отопителя; 28 — насос омывателя вет­рового стекла; 29 — датчик уровня омывающей жидкости; 30 — датчик уровня тормозной жидкости; 31 — датчик уровня охлаждающей жидкости; 32 — моторедуктор стек­лоочистителя; 33 — дополнительный резистор вентилятора отопителя; 34 — реле включения питания системы впрыска; 36 — клапан продувки адсорбера; 37 — датчик массового расхода воздуха; 38 — реле включения вентилятора системы охлаждения; 40 — переключатель наружного освещения; 41 — датчик детонации; 42 — датчик концентрации кислорода (подогреваемый лямбда-зонд); 42* — СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 — контрольная лампа противотуманного света; 44 — контрольная лампа обогрева заднего стекла; 45 — выключатель про­тивотуманного света; 46 — выключатель обогрева заднего стекла; 47 — комбинация приборов; 48 — монтажный блок; 49 — датчик уровня топлива; 50 — выключатель за­жигания; 51 — регулятор яркости подсветки приборов; 52 — подрулевой переключатель; 53 — лампа подсветки рычагов управления отопителем; 54 — выключатель ава­рийной сигнализации; 55 — электронный блок управления отопителем; 56 — выключатель клапана рециркуляции; 57 — блок индикации бортовой системы контроля; 58 — боковые указатели поворота; 59 — датчик температуры для системы отопления; 60 — плафон освещения салона; 61 — передний плафон освещения салона; 62 — розет­ка для переносной лампы; 63 — электронные часы; 64 — выключатели в стойках передних дверей; 65 — выключатели в стойках задних дверей; 66- лампа освещения ве­щевого ящика; 67 — выключатель освещения вещевого ящика; 68 — прикуриватель; 69 — лампа освещения пепельницы; 70 — выключатель стоп-сигнала; 71 — элемент обо­грева заднего стекла; 72 — наружные задние фонари; 73 — внутренние задние фонари; 74 — лампы освещения номерного знака; 75 — лампа освещения багажника.

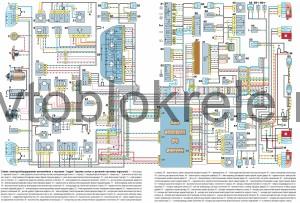

Схема электрооборудования автомобиля с кузовом “седан” (кроме узлов и деталей системы впрыска):

Схема электрооборудования автомобиля с кузовом “универсал” (кроме узлов и деталей системы впрыска).

Предохранители ваз 2110 схема и расположение

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

• К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
• К2 – корпус релейного устройства, регулирующего работу дворников;
• K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
• К4 – корпус релейного устройства, включающего фары ближнего освещения;
• К5– корпус релейного устройства, включающего фары дальнего освещения;
• К6 – корпус дополнительного релейного устройства;
• К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
• K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

[stextbox id=»grey»]Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.[/stextbox]

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

Монтажный блок на ВАЗ 2110: схема предохранителей

Монтажный блок представлен в виде черного ящика. В отличие от самолетов, получить доступ к автомобильному «черному ящику» можно в любой необходимый автовладельцу момент. Этот блок имеет огромное значение, поскольку объединяет в себе все электрокомпоненты вашего ВАЗ 2110.

Если говорить простым языком, то монтажный блок представляет собой консоль с платой внутри. На ней располагаются плавкие вставки — предохранители. Плюс там находятся реле.

Стандартный МБ

Конструкция разработана таким образом, чтобы водитель имел возможность самостоятельно заменить вышедший из строя компонент. Для этого извлекается сломанный предохранитель, а на его место вставляется новый. Стоят они копейки, но серьезно могут повлиять на работоспособность оборудования.

Чтобы разобраться, как при необходимости заменить предохранитель F6 или любой другой из 20 штук, которые предусмотрены на ВАЗ 2110, нужно определить расположение монтажного и дополнительных блоков, а также разобраться в схемах.

Об этом подробнее в нашем сегодняшнем материале.

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Обозначение

За что отвечает

Работа ламп автомобиля

Электростеклоочистители лобового стекла

Спецреле, прерывающее поворотные фонари при срабатывании аварийной сигнализации

Включение ближнего света

Включение дальнего света

Участок для установки дополнительного устройства

Работа обогрева на заднем стекле

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

За что отвечает

Лампы подсветки номерного знака, приборной панели, габаритов на панели приборов, левые габаритные фонари, подсветка багажного отсека

Ближний свет левой фары

Дальний свет левой фары

Правый передний противотуманный фонарь

Вентилятор радиатора охлаждения, клаксон (звуковой сигнал)

Обогрев заднего стекла

Очистители и омыватель лобового стекла

Ближние лампы в правой фаре

Дальние лампы в правой фаре

Левая противотуманная фара

Подогрев сидений в салоне

Аварийный сигнал, сигналы поворотников

Сигнал стоп, подсветка замка зажигания, подсветка салона

Печка салона, подсветка бардачка, прикуриватель

Фонарь заднего хода, контроль работоспособности стоп-сигнала

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Пример замены

Поскольку все предохранители находятся в общем блоке, то принцип замены у всех одинаковый. Потому можно рассмотреть пример только одного элемента, нуждающегося в замене. Пусть это будет прикуриватель. Обозначается он F6 и F18 (посмотрите таблицу).

Первоочередная задача перед заменой предохранителя — это проверка его работоспособности. Многие сразу меняют элемент, даже не рассмотрев, действительно ли проблема поломки узла заключается в нем.

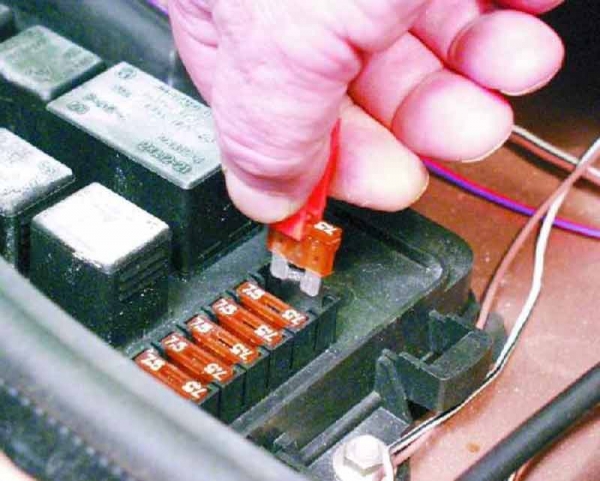

Извлекаем пинцетом

Чтобы проверить предохранитель, следует выполнить несколько пошаговых операций:

• Заведите автомобиль, повернув ключ в замке зажигания;
• Убедитесь, что прикуриватель находится внутри своего гнезда, там где ему и положено быть;
• Подождите около 20 секунд;
• Достаньте прикуриватель, и проверьте, нагрелся ли он. Если температура осталась такой же, то есть элемент холодный, тогда требуется поменять предохранитель.

Как это сделать? Довольно легко.

1. Доберитесь до панели, на которой располагается плата с реле и прикуривателями. Находится монтажный блок, как вы помните, слева от руля, внизу торпедо.
2. Нажав на специальные защелки, крышка отойдет со своего посадочного места. Действуйте аккуратно, чтобы не сломать защелки.
3. Перед вами теперь открылся монтажный блок.
4. Если внимательно посмотреть на него, вы увидите с краю специальный пинцет. Он предусмотрен еще заводом для того, чтобы аккуратно извлекать предохранители и вставлять на их место новые элементы.
5. Извлеките пострадавший предохранитель. В данной конкретной ситуации мы говорим про предохранитель прикуривателя, потому вам нужен элемент с обозначением F6 или F18.
6. Перегорает данный компонент по причине того, что современные автомобилисты нуждаются в дополнительном электрооборудовании, таком как пылесосы, электронасосы. Все это подключается на предохранитель и чрезмерно его нагружает. Отсюда и частые поломки.
7. Тем же пинцетом вставляется новый предохранитель с теми же параметрами, которые указаны на монтажном блоке.

Если по какой-то причине внутри вашего черного ящика не оказалось пинцета, альтернативой данному инструменту могут послужить небольшие плоскогубцы. Ни в коем случае не пытайтесь извлечь элементы пальцами. Гнезда достаточно хрупкие, а руками вы можете только расшатать его и повредить.

Замена реле и предохранителей — это ремонт простой и бюджетный. Но если вы повредите сам блок, тогда потратиться придется больше, да и попотеть вам точно предстоит серьезно.

Поддаются ли предохранители ремонту? Нет. Это плавкие элементы, которые при сгорании попросту деформируются. Потому ремонт возможен только в одном варианте — замене перегоревших предохранителей.
