Регулятор давления топлива ваз 2114 неисправности
Неисправен регулятор давления топлива: симптомы
Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.
С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.
Для чего нужен регулятор давления топлива
Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.
Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.
Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.
- Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
- В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.
Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.
Неисправности регулятора давления топлива
Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:
- неустойчивую работу на ХХ, агрегат глохнет на холостых;
- потерю мощности, заметное повышение расхода топлива;
- замедленные реакции на нажатие педали газа;
- рывки и провалы во время разгона, в момент перегазовки;
- автомобиль не разгоняется, не набирает обороты;
Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.
Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.
Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.
Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.
Проверка и замена регулятора давления топлива
Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.
Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

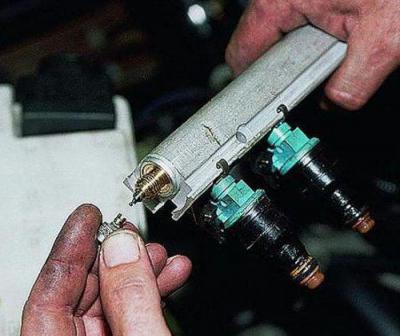

- После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
- В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.

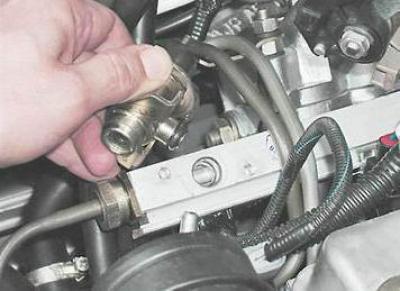

- Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.
Регулятор давления топлива ВАЗ-2114: признаки неисправности, ремонт. Топливная система ВАЗ-2114
Все двигатели с электронной системой впрыска топлива оснащаются устройствами, поддерживающими необходимое давление горючего в топливопроводе. В силовом агрегате ВАЗ-2114 эту функцию выполняет специальный регулятор. Именно благодаря ему бензин под напором поступает к форсункам в нужном количестве в зависимости от режима работы мотора.
В этой статье мы поговорим о том, что представляет собой регулятор давления топлива ВАЗ-2114, как он устроен и где находится. Кроме того, рассмотрим его возможные неисправности и методы их устранения.
Особенности конструкции и принцип действия

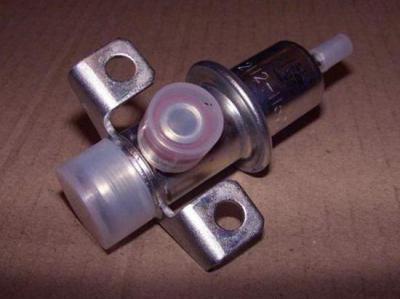

Конструктивно регулятор давления топлива ВАЗ-2114 представляет собой мембранный перепускной клапан, заключенный в металлический корпус. Он крепится на рампе, вставляется в нее одним из патрубков через резиновый уплотнитель. Другой выход РДТ подключен к топливопроводу. Для определения величины нагрузки на двигатель регулятор соединен с впускным коллектором вакуумным шлангом. Таким образом, на мембрану с одной стороны действует горючее, поступающее под напором от бензонасоса, а с другой – давление воздуха и усилие пружины клапана.
Регулятор давления топлива ВАЗ-2114 имеет достаточно простой принцип работы. Когда вы нажимаете на педаль акселератора, во впускном коллекторе создается избыточное давление, которое приоткрывает клапан, пропуская в рампу больше горючего. При закрытии дроссельной заслонки напор воздуха во впускной трубе ослабевает. Клапан при этом открывается в другую сторону, выпуская бензин обратно в топливопровод.
Симптомы неисправности РДТ
Неисправный регулятор давления топлива ВАЗ-2114 не несет критической угрозы, однако его выход из строя нарушает стабильную работу двигателя. Симптомами поломки РДТ могут быть:
- затрудненный запуск силового агрегата;
- неустойчивые обороты коленвала на холостом ходу;
- снижение мощностных характеристик мотора;
- потеря динамики;
- возникновение «провалов» при нажатии на педаль акселератора;
- увеличение расхода топлива.
Обнаружив перечисленные признаки неисправности РДТ, следует провести диагностику устройства и определить причину поломки.
Возможные неисправности РДТ
Учитывая, что конструкция регулятора давления механическая, нарушения в его работе могут возникать достаточно часто. К наиболее распространенным неисправностям устройства можно отнести:
- ослабевание пружины мембраны;
- заклинивание (подклинивание) клапана;
- засорение регулятора;
- нарушение герметичности места соединения регулятора и корпуса рампы.
Ослабевание пружины мембраны приводит к тому, что клапан не справляется с давлением воздуха, поступающего с впускного коллектора. В результате этого напор и количество поступающего топлива снижаются.
Заклинивание клапана приводит к неконтролированной подаче горючего в коллектор и его «отходу» в топливопровод. В этом случае увеличивается расход бензина, а мотор перестает нормально запускаться из-за перебоев с подачей горючего.
Аналогичные признаки неисправности можно наблюдать и при засорении регулятора. Грязь и отложения снижают пропускные способности системы, в результате чего давление топлива существенно снижается, двигатель «захлебывается», а нормальный холостой ход пропадает.
При нарушении герметичности места соединения регулятора с рампой давление воздуха может падать, что опять же приведет к снижению напора горючего.
Что нужно, чтобы проверить давление в системе
Для того чтобы убедиться в исправности (неисправности) РДТ, а также всей топливной системы, необходимо определить величину давления топлива. Естественно, для этого понадобится специальный инструмент.
- отрезок шланга высокого давления (внутренний диаметр 8-10 мм);
- несколько соответствующих диаметру шланга хомутов;
- пассатижи;
- отвертка;
- колпачок для ниппеля;
- емкость для сбора топлива;
- сухая чистая тряпка.
Режимы замеров давления
Перед тем как проверить давление в топливной рампе, не лишним будет узнать, каким образом этот процесс осуществляется. Чтобы иметь возможность более точно определить возможную неисправность, замеры давления необходимо проводить в нескольких режимах:
- при включенном зажигании (без запуска силового агрегата);
- при работающем двигателе на холостом ходу;
- с отсоединенным от регулятора вакуумным шлангом (для проверки работоспособности РДТ);
- с перекрытым шлангом обратного слива горючего;
- в режиме перегазовки.
Каким должно быть давление при замерах в разных режимах
Согласно информации завода-изготовителя, для ВАЗ-2114 величина давления в топливной рампе должна составлять:
- при включенном зажигании – 2,9-3,0 кг/см кв.;
- при работающем двигателе – не менее 2,5 кг/см кв.;
- с отключенным вакуумным шлангом – 3,3 кг/см кв.;
- с перекрытым шлангом обратного слива – 7,0 кг/см кв.;
- при перегазовке – 3,0–2,5 кг/см кв.
Как проверить давление в топливной рампе
Порядок проведения замеров давления следующий. Сначала к одному конца шланга подключаем топливный манометр, закрепляем соединение хомутом. Откручиваем колпачок на топливной рампе (на стороне, противоположной той, где установлен РДТ). Подставляем под штуцер емкость для сбора топлива. Колпачком для ниппелей нажимаем на центральный выступ, стравливая таким образом давление топлива в системе. Этот процесс обязателен! Далее, не убирая емкости, откручиваем запирающий ниппель полностью.
Когда остатки топлива стекут в емкость, надеваем на штуцер другой конец шланга и фиксируем его хомутом. Включаем зажигание и выжидаем, пока бензонасос закачает горючее в систему. Проверяем давление и сравниваем его с рекомендуемым.
После этого запускаем двигатель и производим замеры на холостом ходу. Проверка работоспособности регулятора давления топлива осуществляется при отсоединенном от него вакуумном шланге и на работающем силовом агрегате. Если давление возросло до 3,3 кг/см кв., регулятор можно считать исправным. Если же оно не изменилось, РДТ, вероятнее всего, пришел в негодность.
Аналогично производим замеры давления при перекрытом шланге «обратки», а также в режиме перегазовки.
Ремонт или замена
В случае если проверка подтвердила неисправность РДТ, его необходимо либо отремонтировать либо же заменить. Однако здесь следует отметить, что купить хоть какие-то запчасти к этому устройству попросту невозможно, поэтому гораздо проще приобрести новый регулятор давления топлива ВАЗ-2114, цена на который не превышает 800 рублей.
Замена РДТ
Замена РДТ может быть осуществлена как при снятой топливной рампе, так и без ее демонтажа. Последний вариант более предпочтителен, так как требует меньше времени. Но перед тем как снять топливную рампу или сам регулятор, не забудьте снизить давление в системе вышеописанным способом! В противном случае весь моторный отсек забрызгает бензином.
Итак, рассмотрим, как происходит замена регулятора давления топлива ВАЗ-2114 без демонтажа рампы. Для этого потребуются:
- ключ на «10»;
- ключ на «17»;
- ключ на «24»;
- шестигранник на «5»;
- отвертка с крестовой битой;
- чистая сухая тряпка.
Порядок выполнения работ
- Для начала отключаем минусовую клемму от АКБ (ключ на «10»).
- Отключаем вакуумный шланг регулятора от штуцера впускного коллектора.

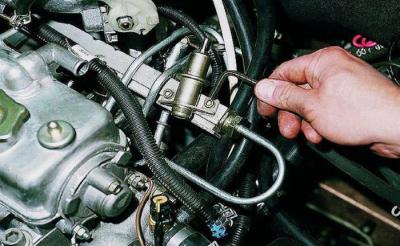

- При помощи ключа на «17» откручиваем гайку крепления сливного шланга. Отсоединяем шланг.
- Крестовой отверткой откручиваем болт прижимной планки обратного трубопровода.

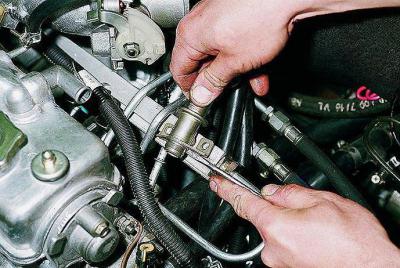

- При помощи шестигранного ключа на «5» отворачиваем винты фиксации РДТ к топливной рампе.
- Ключом на «24» откручиваем гайку, соединяющую штуцер сливного шланга и РДТ.
- Демонтируем регулятор давления топлива.
Вот, в принципе, и весь процесс. Монтаж РДТ производится в обратном порядке. Важно: не потеряйте резиновый уплотнитель, идущий в комплекте с регулятором. Без него соединение РДТ и топливной рампы будет негерметичным, что приведет к изменению величины рабочего давления в системе.
Несколько полезных советов
Для того чтобы регулятор давления топлива не приносил вам неприятностей и работал как можно дольше, воспользуйтесь этими советами.
- Собираясь произвести замену РДТ, покупайте только фирменное устройство, рекомендованное заводом-изготовителем.
- Заливайте в бак автомобиля исключительно качественное горючее. Не используйте топливных присадок непонятного производства.
- Не забывайте своевременно производить замену топливного фильтра.
- При каждом ТО проверяйте давление горючего в системе. При выявлении неполадок своевременно их устраняйте.
- Обнаружив проблемы с регулятором, не тяните с его заменой.
Неисправности регулятора давления топлива
Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.
Где находится регулятор давления топлива
Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.
Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.
Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.
Как работает регулятор давления топлива
Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.
Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.
Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.
Признаки неисправности регулятора давления топлива
Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:
- Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
- Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
- Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
- Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
- Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.
Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.
Ошибка регулятора давления топлива
В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.
Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.
Проверка регулятора давления топлива
Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:
- найти в подкапотном пространстве шланг обратной подачи топлива;
- запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
- с помощью плоскогубцев (аккуратно, чтобы не повредить его. ) пережать указанный выше шланг обратной подачи топлива;
- в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.
Как определить работоспособность на инжекторе
В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.
Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.
Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.
Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!
Как проверить на дизеле
Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.
Причины неисправности регулятора топлива
На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:
- Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
- Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
- Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
- Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.
Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.
Чистка регулятора топлива
Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).
Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.
Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).
Грязная сетка регулятора топлива
После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.
Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.
Регулятор давления топлива ВАЗ 2114: назначение, проверка и замена
Пожалуй, все автомобилисты слышали про такую небольшую деталь, как регулятор давления ваз 2114, но при этом немногие знают о том, что при ее выходе из строя могут случиться большие проблемы. В сегодняшней статье мы разберем назначение, принцип действия и правила ремонта этого регулятора.
Назначение регулятора
Такое устройство, как регулятор давления топлива ваз 2114, предназначается для поддержания на одном уровне и, при необходимости, коррекции давления бензина в системе. Конструктивно он представляет собой механизм из мембраны и клапана, расположенный внутри топливной рампы (она же — рейка подачи топлива). С одной стороны на мембрану регулятора давит напор бензина, а с другой — пружина.
Если давление топлива в системе оказывается слишком высоким — клапан открывается и лишний бензин сбрасывается обратно в бензобак, после чего давление возвращается к нормальным показателям.
В случае, если рдт оказывается в заклинившем состоянии, сброс бензина (а с ним — и избыточного давления) оказывается невозможным. В результате этого общее давление в топливной системе возрастает в 2 и более раза, что влечет за собой сильный перерасход топлива.
В ситуации же, когда клапан вовсе перестает держать напор топлива, происходит постоянный сброс бензина и его свободная циркуляция по системе. Это, в свою очередь, приводит к резкому падению давления и, как следствие, сильному падению мощности двигателя. По той же причине запуск мотора (особенно после длительной стоянки) становится затрудненным, приходится длительное время раскручивать стартер перед тем, как двигатель заведется.
Как можно видеть из сказанного выше — и заклинивший и, наоборот, ослабевший клапан регулятора давления не может привести ни к чему хорошему. Именно поэтому при первых же признаках его неисправности следует выполнить замену всего устройства. О том, как это сделать правильно — поговорим чуть ниже, но сначала скажем пару слов о проверке устройства своими руками.
Проверка регулятора давления

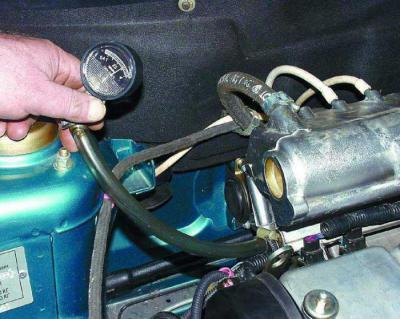

Проверить работоспособность рдт ваз 2114 можно при помощи манометра. Его следует подсоединить между штуцером и бензошлангом, отсоединив предварительно вакуумный шланг.
Выполняют подключение в следующем порядке:

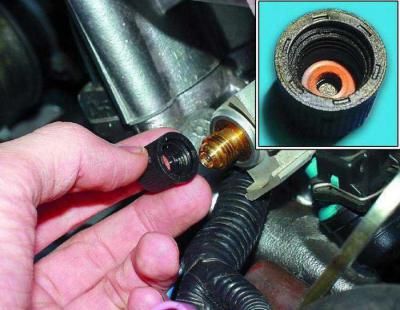

- Вывинтить пробку штуцера.
- Вывинтить золотник из внутренней полости штуцера.
- Подключить к штуцеру шланг манометра.
- Зафиксировать шланг при помощи хомутика.
Важно отметить, что перед проверкой работоспособности регулятора следует осмотреть все шланги топливной системы на предмет повреждений. Даже при наличии небольших дыр или трещин результаты измерения давления окажутся некорректными.
Выполняют измерения в четырех различных режимах, при которых давление должно равняться:
- сразу после включения зажигания — 3 атм или чуть больше;
- на холостом ходу — около 2,5 атм;
- при снятой с регулятора трубке давления топлива — 3,3 атм;
- при полностью пережатом шланге обратного тока — около 7 атм.
Если результаты замеров соответствуют приведенным выше величинам, значит регулятор исправен, если нет — его придется заменить.
Стоит отметить, что главными причинами, приводящими к поломке регулятора, являются либо очень длительный простой автомашины либо низкое качество бензина.
В случае, когда под руками нет манометра, можно определить выход из строя устройства и по ряду косвенных признаков, а именно:
- затрудненный запуск двигателя;
- нестабильная работа мотора на низких и холостых оборотах. «Подгазовка» практически не прибавляет мощности;
- резкие скачки оборотов, чаще всего — на холостом ходу;
- рывки автомашины во время движения, нестабильное поведение на дороге;
- потеря ускорения и скачки оборотов после переключения передачи;
- сильное увеличение расхода топлива;
- следы горючего, подтеки на шлангах топливной системы (при этом, замена шлангов и хомутов не дает нужного результата).
Все эти признаки, тем более проявляющиеся комплексно, являются прямым показанием для замены регулятора давления.
Замена устройства
Для того, чтобы заменить датчик давления топлива ваз 2114 на новый, нужно отключить мотор машины и дождаться его полного охлаждения (выполнять замену при горячем или, тем более, работающем двигателе — категорически запрещено).
После того, как мотор остынет, следует слить из системы топливо и произвести следующие действия:
- Отсоединить «минусовую» клемму от аккумуляторной батареи.
- Демонтировать шланг вакуумного усилителя тормозной системы.
- Отвинтить гайки на трубке слива бензина, поддерживая шланг рукой.
- Соединить шайбу с трубочкой при помощи резинового кольца.
- Выкрутить винт, фиксирующий прижимную планку.
- Убрать прижимную планку.
- Слегка открутить гайку, удерживающую трубку слива и регулятор давления.
- Вывинтить винты, крепящие регулятор к топливной рампе.
- Вывинтить крепежную гайку и снять регулятор с топливной рейки.
Новый регулятор следует монтировать в точно таком же порядке, но в обратной последовательности. Приобретать взамен вышедшему из строя датчику следует устройство точно такой же модели (цена регуляторов не так высока и составляет около 500 рублей). Купить новый датчик можно практически в любом автомагазине.
Полезное видео
Дополнительную интересную информацию по данному вопросу вы сможете получить из видео ниже:
