Регулятор напряжения ваз 21213

Реле регулятор напряжения ВАЗ 2104-21099, ВАЗ 21213 со щеточным узлом, интегралка, генератор (371.3701,372.3701,14В,55А) карбюратор

Уважаемые покупатели, во избежание ошибок при отправке р еле регулятора напряжения К442ЕН1 , в строке «Комментарий» указывайте артикул, напряжение и силу тока генератора, карбюраторный или инжекторный двигатель, модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов.

Регулятор напряжения со щёточным узлом К442ЕН1 с ЩДР предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Данный регулятор напряжения используется как с выпрямительными блоками в составе генераторов, так и с выпрямительными ограничительными блоками.

С целью повышения надежности регулятора напряжения, в нём предусмотрена защита от короткого замыкания по цепи возбуждения. Регулятор напряжения имеет однокристальную конструкцию.

Регулятор К442ЕН1 с ЩДР устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов, при помощи штатных крепежных элементов.

Регуляторы напряжения выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.

Технические характеристики регулятора напряжения со щёточным узлом К442ЕН1 с ЩДР:

— Диапазон рабочих температур, — 50 …+125 ˚С;

— Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, 14,1 ± 0,3 В;

— Максимальный ток выходной цепи, 5,0 А;

— Коэффициент термокомпенсации Uрег, -7,0 ± 1,5 мВ/˚С;

— Остаточное напряжение на выходе при токе 5А, не более 1,3 В;

— Максимально допустимое длительное воздействие повышенного напряжения питания, 30 В;

Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В

тип импульсов 5, степень жёсткости IV, функциональный класс В

1- генератор; 2 — регулятор напряжения; 3 — обмотка возбуждения генератора; 4 — обмотка статора; 5 — контрольная лампа; 6 — контакты замка зажигания; 7 — выпрямительный блок; 8 – конденсатор; 9 — аккумуляторная батарея.

Ротор и статор – составляющие электрической машины (в данном случае, генератора), где неподвижная часть называется статор, подвижная – ротор. Статор и ротор разделены воздушным зазором. Их активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т.п.

Щеточный узел – обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

Блок выпрямителей (диодный мост) – предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

При включении зажигания напряжение к обмотке возбуждения генератора подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Другие артикулы товара и его аналогов в каталогах: 87.3702, К442ЕН1, Я212А11Е .

ВАЗ-2104, ВАЗ -2105, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-21213, ЗАЗ-1102, УАЗ — 3160, с карбюраторным питанием с генератором 371.3701, 372.3701(или их модификациями), 6631.3701, 6651.3701, 498.3701.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить интегралку в генераторе на автомобиле семейства ВАЗ 2104-21099, ВАЗ 21213 с карбюраторным двигателем.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Генератор — устройство, характеристики, проверка работы

На двигателе карбюраторном ВАЗ-21213 устанавливается генератор типа 371.3701, на инжекторном двигателе ВАЗ-21214 – типа 9412.3701. Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

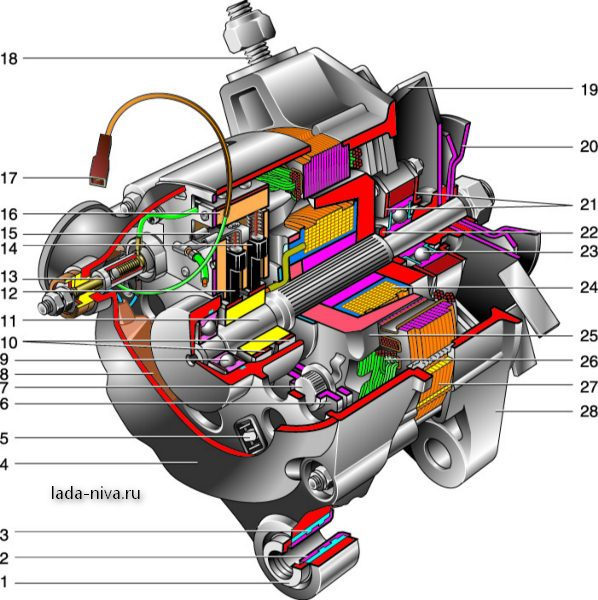

Генератор 371.3701

1 – поджимная втулка;
2 – втулка;
3 – буферная втулка;
4 – защитный кожух;
5 – винт крепления выпрямительного блока;
6 – выпрямительный блок;
7 – вентиль выпрямительного блока;
8 – конденсатор;
9 – задний подшипник вала ротора;
10 – контактные кольца;
11 – вал ротора;
12 – щетка, соединенная с выводом «В» регулятора напряжения;
13 – вывод «30» для подключения потребителей;
14 – щетка, соединенная с выводом «Ш» регулятора напряжения;

15 – вывод «В» регулятора напряжения;
16 – регулятор напряжения;
17 – вывод «61» генератора;
18 – шпилька крепления генератора к натяжной планке;
19 – крыльчатка;
20 – шкив;
21 – пластины крепления подшипника;
22 – упорное кольцо;
23 – передний подшипник вала ротора;
24 – обмотка ротора;
25 – полюсный наконечник ротора;
26 – обмотка статора;
27 – статор;
28 – передняя крышка (cо стороны привода).

Схема соединений генератора 371.3701

1 – Аккумулятор;
2 – генератор;
3 – комбинация приборов;
4 – резистор 51 Ом, 5 Вт;
5 – диод;

6 – контрольная лампа заряда аккумуляторной батареи;
7 – блок предохранителей;
8 – реле зажигания;
9 – выключатель зажигания.

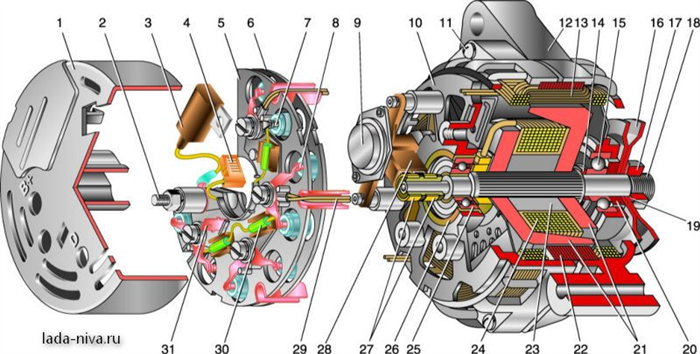

Генератор 9412.3701

1 – кожух;
2 – вывод «В » для подключения потребителей;
3 – конденсатор;
4 – общий вывод дополнительных диодов (присоединяется к выводу «D » регулятора напряжения);
5 – держатель положительных диодов выпрямительного блока;
6 – держатель отрицательных диодов выпрямительного блока;
7 – положительный диод;
8 – отрицательный диод;
9 – регулятор напряжения;
10 – задняя крышка;
11 – стяжной винт;
12 – передняя крышка;
13 – обмотка статора;
14 – упорное кольцо;
15 – передний подшипник вала ротора;
16 – шкив;

Читать еще:  Выжимной подшипник ваз 2110 какой лучше

17 – гайка;
18 – вал ротора;
19 – конусная шайба;
20 – шайба;
21 – полюсные наконечники ротора;
22 – сердечник статора;
23 – втулка;
24 – обмотка ротора;
25 – задний подшипник вала ротора;
26 – втулка подшипника;
27 – контактные кольца;
28 – щеткодержатель;
29 – выводы обмотки статора;
30 – дополнительный диод;
31 – вывод «D» (общий вывод дополнительных диодов).

Техническая характеристика генератора 371.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А

Техническая характеристика генератора 9412.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках. На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов. На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9412.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Контактные кольца генератора 9412.3701 уменьшенного диаметра – это снижает окружную скорость вращения и уменьшает износ щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения – неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 371.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (управляющее напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между « » и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ -20%, расположенный на выпрямительном блоке генератора 9412.3701 и задней крышке генератора 371.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9412.3701 и «В» генератора 371.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В » генератора 9412.3701 (выводу «30» – генератоа 371.3701). Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.

Проверка генератора

Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин –1 . Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения.

Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.

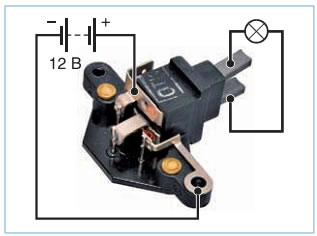

Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D+» и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В.

В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения. «Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В+» генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.

Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Читать еще:  Как улучшить фары на ваз 2107

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.

Видео

Демонтаж и подключение генератора на Нивах 2121: поэтапная инструкция

Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

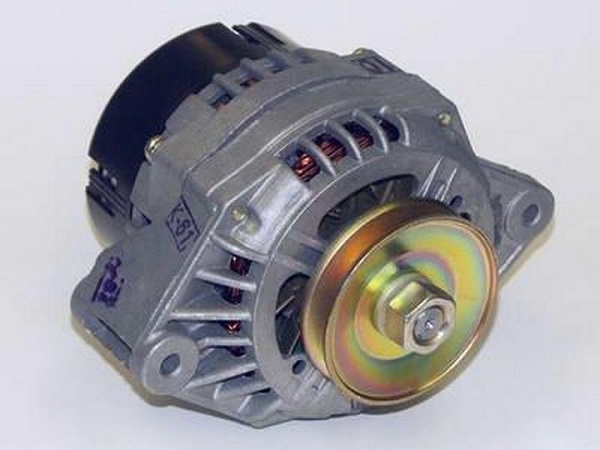

Генератор Нива 21214

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене. Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

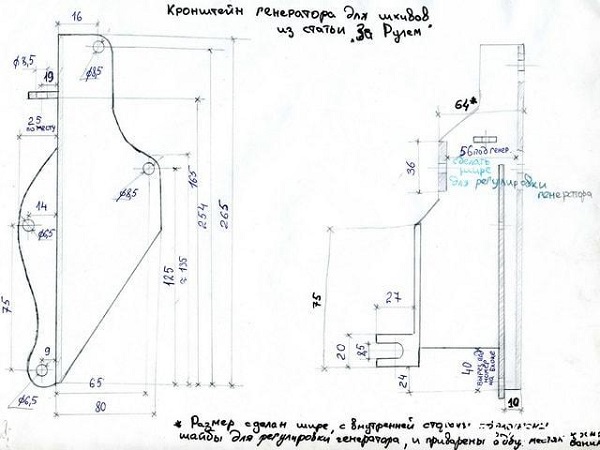

Чертеж самодельного кронштейна

Последовательность действий при переносе:

  1. Демонтируем пропеллер, помпу и снимаем ремень.
  2. Открутив штатный кронштейн, можно снимать генератор.
  3. Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
  4. Затем следует выкрутить два болта и две шпильки.
  5. Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

Таким образом, перенести генераторный узел наверх несложно.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

  1. В первую очередь снимается отрицательная клемма с АКБ.
  2. Далее необходимо демонтировать защиту двигателя и правый брызговик.
  3. Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
  4. На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
  5. Затем откручивается вернее крепление, на котором находится натяжитель ремня.
  6. Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
  7. После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Подключается генератор согласно схеме.

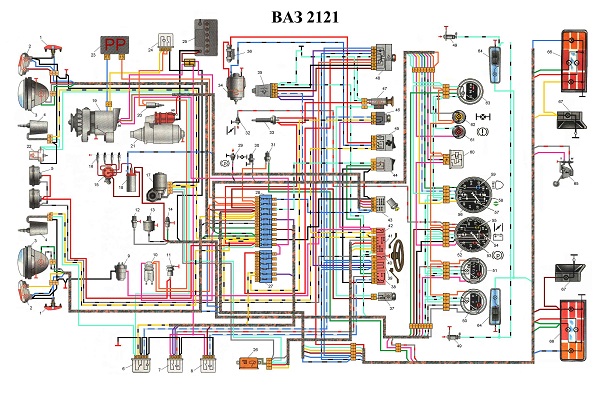

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

  • генератор 21214 – 3125 руб.;
  • нижнее крепление – 133 руб.;
  • болт крепления — 53 руб.;
  • натяжная планка – 55 руб.;
  • реле РС-527 – 57 руб.

Видео «Пошаговая инструкция по замене генератора на Ниве 2121»

На видео показана пошаговая замена генераторного агрегата на Ниву (автор видео — Иван Матиешин).

Блог про Уаз

На автомобилях ВАЗ-21213 Лада Нива с карбюраторным двигателем установлен генератор 371.3701, а на автомобилях ВАЗ-21214 Лада 4х4 с инжекторным двигателем генератор 9412.3701.

Генераторы 371.3701 и 9412.3701 для ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, устройство, принцип работы, проверка исправности генератора, регулятора напряжения и выпрямительного блока.

Оба генератора (9412.3701 и 371.3701) переменного тока, трехфазные. Со встроенными выпрямительными блоками и электронными регуляторами напряжения, правого вращения (со стороны привода). Якоря генераторов приводятся во вращение от шкива коленчатого вала клиновым ремнем.

Статор и крышки стянуты четырьмя болтами. Вал ротора вращается в подшипниках, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца. Трехфазный переменный ток, индуктируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке со стороны контактных колец. Электронный регулятор напряжения объединен в один блок со щеткодержателем и крепится также к крышке.

Читать еще:  Автомобиль ваз 21099 технические характеристики

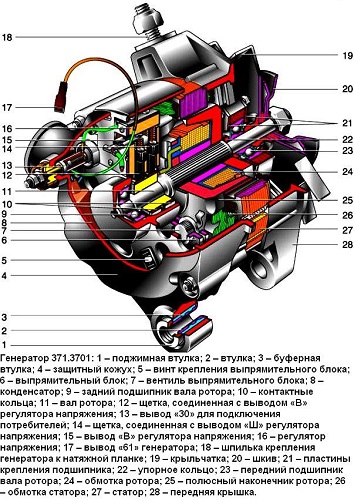

Устройство генератора 371.3701 для ВАЗ-21213 Лада Нива с карбюраторным двигателем.

Электрическая схема и подключение генератора 371.3701 для ВАЗ-21213 Лада Нива с карбюраторным двигателем.

Наименования и каталожные номера генератора с арматурой.

Особенности устройства генератора 9412.3701 для ВАЗ-21214 Лада 4х4.

Генератор 9412.3701 это синхронная электрическая машина переменного тока с электромагнитным возбуждением. Со встроенным выпрямительным блоком и регулятором напряжения. Номинальный отдаваемый ток генератора — 80 А при напряжении 14 В и оборотах ротора 6000 мин1. Ротор генератора приводится во вращение клиновым ремнем от шкива привода вспомогательных агрегатов на коленчатом валу двигателя.

Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа. Смазка, заложенная в них, рассчитана на весь срок службы генератора.

Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке, на валу ротора посадка подшипника скользящая.

В статоре генератора 9412.3701 расположена трехфазная обмотка, выполненная по схеме «звезда». Выводы фазных обмоток имеют общую точку. Вторые концы фазных обмоток соединены с выпрямительным блоком, состоящим из шести кремниевых диодов (вентилей) — трех положительных и трех отрицательных. Запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью. Положительные и отрицательные — на разных пластинах.

Устройство генератора 9412.3701 для ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

Электрическая схема и подключение генератора 94.3701 для ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины закреплены на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора. Ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе, который конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения неразборный узел, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ.

При включении зажигания напряжение подводится к обмотке возбуждения генератора (выводы «D» генератора и «+» регулятора напряжения) через цепь, включающую в себя контрольную лампу в комбинации приборов (лампа при этом горит). После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора 9412.3701 или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9412.3701. Обратное подключение приведет к пробою диодов выпрямительного блока.

Проверка исправности генератора 9412.3701.

Пускаем двигатель, даем ему поработать несколько минут и доводим обороты коленчатого вала двигателя до 3000 мин1. Включаем все потребители: дальний свет фар, обогрев стекла двери багажного отделения, вентилятор отопителя и т.д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,6 В. Если это не так, неисправны регулятор напряжения, обмотки генератора или окислены контактные кольца ротора генератора.

Проверка исправности регулятора напряжения генератора 9412.3701.

Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,6-14,7 В. Для проверки регулятора напряжения, снятого с генератора подсоединяем к щеткам лампу (1-3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока сначала напряжением 12 В, а затем 15-16 В.

В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях, в регуляторе пробой. Если не горит — обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Проверка обмотки ротора генератора 9412.3701.

Для проверки обмотки ротора нужно снять щеткодержатель с регулятором напряжения. Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора. Тестер должен показать бесконечность. В противном случае обмотка замкнута на «массу» и ротор нужно заменить.

Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить.

Проверка обмотки статора генератора 9412.3701.

Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить.

Для проверки обмоток статора нужно отсоединить выводы обмоток от выпрямительного блока. Для проверки обрыва в обмотках подсоединяем щупы тестера (в режиме омметра) к выводам обмоток. Если тестер покажет бесконечность, значит, в обмотке есть обрыв. Аналогично проверяем остальные обмотки.

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора. Тестер должен показать бесконечность. В противном случае обмотка замкнута на «массу». Аналогично проверяем остальные обмотки.

Проверка исправности выпрямительного блока генератора 9412.3701.

«Плюс» тестера (в режиме омметра) подсоединяем к выводу «В+» генератора, а «минус» — к его корпусу. Тестер должен показать бесконечность. В противном случае и в блоке положительных, и в блоке отрицательных вентилей короткое замыкание.

Для проверки замыкания в положительных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу «В+» генератора, а «минус» — к выводу одной из фазных обмоток статора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

Для проверки замыкания в отрицательных вентилях «плюс» тестера (в режиме омметра) подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу».

Замыкание дополнительных диодов можно проверить, подключив «плюс» тестера (в режиме омметра) к выводу «D» генератора, а «минус» — к выводу одной из фазных обмоток (к одному из болтов крепления выпрямительного блока). Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько дополнительных диодов. Неисправный выпрямительный блок заменяем новым.
