В сборнике находится вся необходимая документация по электрооборудованию ВАЗ-2110, сама схема, система подогрева сидений, очиститель фар, электронный модуль управления двигателем и блок предохранителей. Схемы на другие модели можно посмотреть тут. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2110.

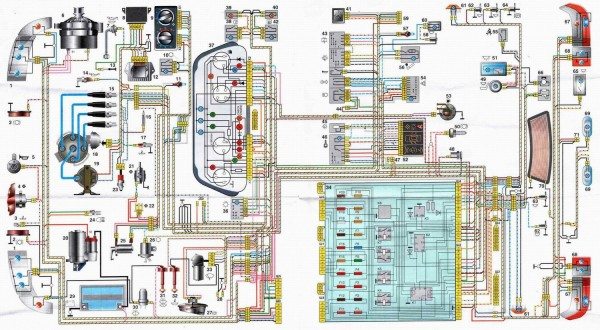

Схема ВАЗ 2110

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор ВАЗ-2110; 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы ВАЗ-2110; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала.

Схема подогрева задних сидений для модели ВАЗ-2110-12

Электросхема очистителя фар авто

Блокировка замков автомобиля – электросхема

Схема системы управления двигателем ВАЗ с контроллером BOSCH – ЭСУД 21104 1.6 16V

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 – датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.

В двигателе QG16DE применена система фазированного распределённого впрыска топлива. Это означает, что для каждого цилиндра используется своя топливная форсунка (распределённый впрыск), а впрыск топлива производится форсункой только того цилиндра, в котором впускные клапаны находятся в открытом положении (фазированный впрыск). Количество впрыскиваемого топлива изменяется в зависимости от длительности электрического импульса, подаваемого на электромагнитный клапан форсунки с электронного блока управления двигателем (ЭБУ). В общем случае электронная система управления двигателем выполняет следующие функции:

• управление моментом и длительностью впрыска топлива;
• управление временем накопления энергии в катушках зажигания и регулирование опережения зажигания;
• регулирование и поддержание оборотов холостого хода двигателя;
• управление электрическим бензонасосом;
• управление электрическими вентиляторами охлаждения радиатора;
• управление муфтой компрессора кондиционера;
• управление электромагнитным клапаном продувки адсорбера системы улавливания паров бензина;
• управление контрольной лампой “CHECK ENGINE” (Проверь двигатель);
• взаимодействие со штатной автомобильной противоугонной системой (АПС) или иммобилайзером;
• формирование диагностических кодов неисправностей и взаимодействие с внешним диагностическим прибором;
• формирование сигналов для маршрутного компьютера;
• комплексное управление двигателем/АКП для уменьшения толчков при переключении передач за счет снижения крутящего момента двигателя;
• аварийный режим работы, позволяющий продолжить движение при выходе из строя отдельных компонентов ЭСУД.

Выполнение этих функций блок управления осуществляет по результатам обработки контролируемых параметров. К ним относятся:

• положение коленчатого вала;
• положение распределительного вала;
• положение дроссельной заслонки;
• положение педали акселератора
• положение ручки парковка-нейтраль АКП;
• положение педали тормоза (от выключателя фонарей стоп-сигнала);
• массовый расход воздуха и его температура;
• температура охлаждающей жидкости;
• напряжение бортовой сети;
• скорость автомобиля;
• содержание кислорода в отработанных газах;
• наличие детонации;
• наличие сигнала на включение кондиционера;
• положение ключа в замке зажигания;
• пароль АПС (иммобилайзера) на разрешение запуска двигателя;
• давление хладагента;
• давление в гидроусилителе рулевого управления.

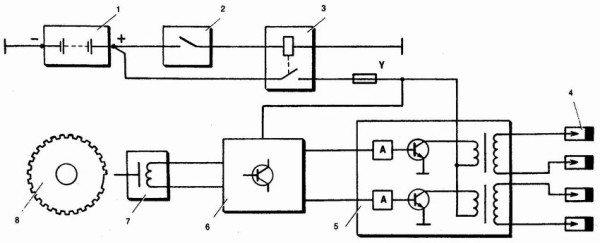

Структурная схема ЭСУД (входящие в её состав устройства) условного делится на 4 группы: электронный блок управления (контроллер), датчики, исполнительные устройства, вспомогательные устройства. Иногда в авто применяется бесконтактная система зажигания – структурная схема ниже:

1. АКБ;
2. Прерыватель зажигания;
3. Реле прерывателя зажигания;
4. Свечи ВАЗ;
5. Электронный модуль зажигания;
6. Электронный контроллер;
7. Датчик, фиксирующий положения коленвала;
8. Диск задающий.

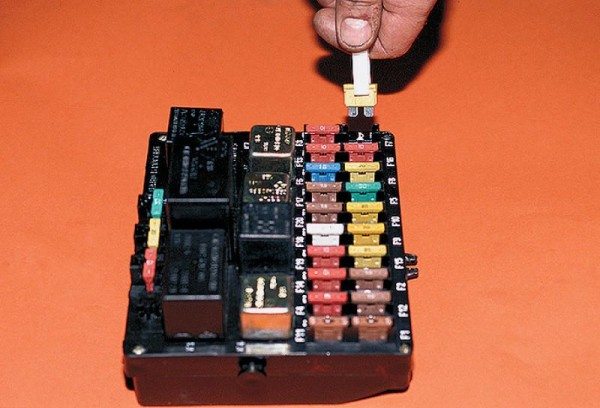

Предохранители и реле ВАЗ 2110

F1 – 5А – Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 – 7,5А – Левая фара (ближний свет)
F3 – 10А – Левая фара (дальний свет)
F4 – 10А – Правая противотуманная фара
F5 – 30А – Электродвигатели стеклоподъемников дверей
F6 – 15А – Переносная лампа
F7 – 20А – Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 – 20А – Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 – 20А – Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 – 20А – Резервный
F11 – 5А – Лампы габаритного света правого борта
F12 – 7,5А – Правая фара (ближний свет)
F13 – 10А – Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 – 10А – Левая противотуманная фара
F15 – 20А – Электрообогрев сидений. Блокировка замка багажника
F16 – 10А – Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 – 7,5А – Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 – 25А – Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 – 10А – Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 – 7,5А – Лампы задних противотуманных фонарей

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле

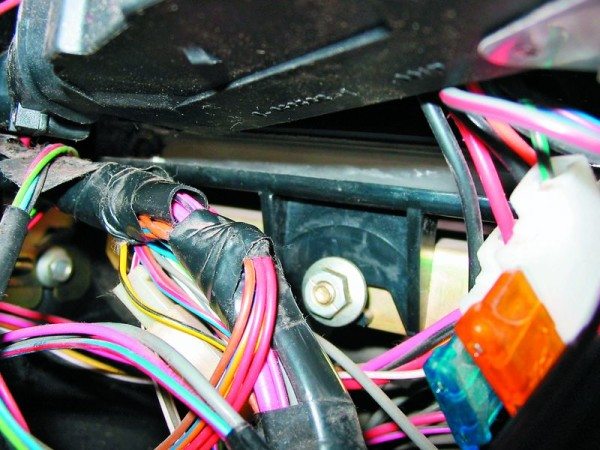

Схема проводки ваз 2110: общие сведения

Схема проводки Ваз 2110

Проводка в автомобиле играет одну из ведущих ролей в поддержании функционирования множества систем. Автомобиль сегодня без электрооборудования представить невозможно.
Схема проводки Ваз 2110 несложна в строении, и разобраться в ней возможно, только на это необходимо много времени и усилий. Однако, знание схемы проводки позволяет рассчитать число и величину возможных подключений электроприборов.
Нередко, когда случаются какие-либо неисправности в проводке, выявить их самостоятельно без схемы, просто невозможно. Схема электропроводки Ваз 2110 и общие сведения о ней приведены в этой статье.

Базовый принцип функционирования электрооборудования

Примечание. Следует отметить, что общий принцип функционирования электрооборудования на всех семействах Ваз является идентичным.

• абсолютно все электронные устройства автомобиля соединены по принципу однопроводной схемы;

Ваз 2110 схема проводки

• кузов автомобиля выполняет роль отрицательного провода;
• все потребительские выводы вместе с источниками электроэнергии имеют прямое соединение с кузовом автомобиля.

Примечание. Все провода электропроводки имеют строго определённый цвет, который на схеме обозначается первой буквой названия соответствующего слова.

Провод питания всегда на всех схемах маркируются в красный цвет и обозначается буквой «П», так как он подаёт питание к положительной клемме аккумулятора.

Ключевые особенности функционирования электрооборудования автомобиля

Ваз 2110 схема электропроводки

Как только, замок зажигания оказывается в положении «включено», тут же происходит активация узлов и запуск соответствующих электронных агрегатов.
Электропроводка ваз 2110 всё время находится под напряжением и регулирует подачу электрического тока на следующие электронные агрегаты:

• электронный узел фар дальнего света;
• крупные (основные) огни (фары) автомобиля;
• на световой стоп-сигнал, который располагается позади автомобильного кузова и автоматически включается при нажатии на педаль газа;
• освещение салона автомобиля;
• клаксон (звуковой сигнал);
• систему охлаждения и другие агрегаты, которые встроены в автомобиль и требуют электрический ток для своего функционирования.

Ваз 21101 схема электропроводки

Примечания. Система охлаждения будет функционировать автономно от двигателя, поэтому если последний даже будет выключен, то вентилятор всё равно продолжит своё функционирование.

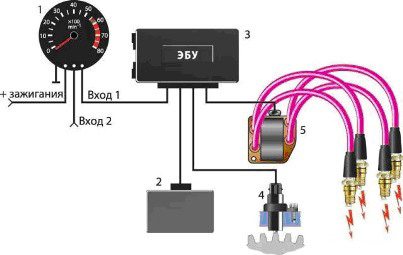

Устройство и функционирование бесконтактной системы зажигания

Ваз 21102 схема проводки

Сегодня бесконтактная система применяется с целью повысить эффективность искрообразования топливной смеси в моторе.
Данная система представлена следующими компонентами:

• стандартной автомобильной аккумуляторной батареей;
• прерывателем системы зажигания;
• прерывателем реле системы зажигания;
• соответствующими свечами зажигания;
• системным электронным модулем;
• контроллером электрическим;
• датчиком коленчатого вала;
• задаточным диском.

Общие сведения и функциональное предназначение плавких предохранителей в общей схеме проводки

Ваз 21102 схема электропроводки

Предохранители играют важную роль в общей схеме проводки, так как защищают инжектор от всевозможных коротких замыканий.
Однако, далеко не все электронные агрегаты автомобиля оснащены предохранителем, в частности:

• как известно, электрический ток от аккумулятора к основной батарее подаётся по релейному проводу, который не имеет предохранителя;
• провода цепи зажигания и запуска автомобиля также не имеют предохранителя(см.Ваз 2110: как проводится замена предохранителей);
• генераторная проводка, также не оснащена предохранителем.

Общий принцип функционирования и строение проводки впрыскивающей топливной системы

Ваз 21103 схема проводки

Сегодня каждый автомобилист должен владеть информацией касательно строения и функционирования проводки системы вспрыскивания топлива.
Общий алгоритм строения и функционирования:

• контроллер в схеме проводки системы впрыскивания играет ключевую роль, так как именно он регулирует количество топливной смести, которая поступает в форсунки;
• контроллер также занимается мониторингом поступающей информации извне;
• количество поступившего топлива напрямую зависит от длительности соответствующего электрического импульса, который поступает из контроллера на основании входной информации соответствующих датчиков.

Данные которые использует контроллер в ходе своего функционирования:

• информацию от датчика, который осуществляет регистрацию количества оборотов совершаемых двигателем в течение рабочего цикла;
• информацию от информационного датчика воздуха, который регистрирует темп и уровень расхода;
• информацию с датчика, который регистрирует работу коленчатого вала.

• определяет длину соответствующего электрического импульса, который впоследствии будет направлен в форсунки;
• определяет величину необходимого импульса для свечи.

Ваз 21103 схема электропроводки

Примечание. Важно знать не только общее строение схем проводки, но также и значение того или иного элемента.
Поскольку неисправность в проводке представляет собой с практической точки зрения весьма тонкое дело, в одном случае, может подгореть предохранитель, во втором свеча, а в третьем в корне иной функциональный элемент. Объективно разбираться в строении проводки необходимо долго, однако, знания её схемы является обязательным условием ремонта для каждого автомобилиста.

Цена ремонта проводки своими руками зачастую незначительная, однако, главная трудность заключается в установлении истинной причины неисправности. При изучении строения схемы проводки необходимо обязательно воспользоваться фото и видео — материалами.
Конечно, инструкция по ремонту проводки есть, но случаев на практике слишком много и всех их даже теоретически невозможно описать, поэтому необходимо выработать практическое понимание. Главное знать, функциональное назначение основных элементов, которые представлены на схеме проводки.

Семейство ВАЗ-2110 в деталях. Борьба противоположностей

Семейство ВАЗ-2110 в деталях. Борьба противоположностей

1995 год. Начало производства седана VAZ 2110. Двигатели — бензиновые, Р4, 8-клапанные 1,5 л, 51 кВт/69 л.с. и 53 кВт/ 72 л.с. Коробка передач — М5, привод — передний.

1996–1997 годы. Новые модификации двигателя 1,5 л, отличающиеся мощностными и экологическими показателями.

1998 год. Начат выпуск универсала VAZ 2111. На часть автомобилей устанавливается новый 16-клапанный двигатель модели 2112 — 1,5 л, 69 кВт/94 л.с.

1999 год. Начат выпуск 5-дверного хэтчбека VAZ 2112.

2004 год. Часть автомобилей комплектуют новыми бензиновыми двигателями VAZ 21114 — Р4, 1,6 л, 60 кВт/81 л.с. (8-кл.) и 21124 — 72 кВт/100 л.с. (16-кл.).

Автомобили «десятого» семейства ВАЗа — в лидерах продаж, хороший спрос на них и на вторичном рынке.

Вместе с тем многих покупателей они настораживают. Мнения владельцев противоречивы: одни хвалят ВАЗы за надежность и дешевизну обслуживания, другие мечтают избавиться от рассыпающегося «конструктора» чуть ли не даром. Придорожным сервисам выгодно поддерживать репутацию «машинокомплекта»: «Детали-то мы поменяем, но лучше автомобиль не станет» — какой, дескать, с нас спрос!

Разберемся же вместе, стоит ли покупать подержанный VAZ 2110, 2111 и 2112, на что смотреть при покупке и каких затрат ожидать в эксплуатации.

ПО ЛЮБВИ И ПО РАСЧЕТУ

С формальной точки зрения «десятка» — вполне современный продукт, что бы там ни говорили о дизайне, эргономике и качестве отделочных материалов. Оказалось, даже европейцы готовы закрыть глаза на огрехи сборки, когда им предлагают удобный и динамичный семейный автомобиль, экономичный и экологически чистый, за полцены западного одноклассника. Да, пока на «десятках» нет ABS и подушек безопасности, но на российский рынок и далеко не все «иностранцы» попадают с таким оснащением. Будем реалистами.

Пожалуй, один из главных козырей этих машин — низкий расход топлива. Шесть литров на сотню за городом — отнюдь не рекорд. Другой не менее важный плюс — ремонтопригодность (в первую очередь это относится к восьмиклапанным двигателям 1,5 л) и сравнительно невысокая требовательность к качеству топлива.

Заметим, что и каталитический нейтрализатор, и лямбда-зонд здесь работают даже дольше, чем на иных иномарках.

Но далеко не все покупают эти машины ради экономии. Совсем наоборот: устанавливают «спортивную прошивку», «нулевой» фильтр, выкидывают нейтрализатор и «зажигают» по полной программе. Что ж, «десятка» действительно неплохой объект для тюнинга. Здесь есть что улучшать, особенно в плане управляемости, а опыт доводки, в том числе и до полноценного спортивного автомобиля, накоплен немалый. Запчасти же куда дешевле, чем на иномарку, поэтому и цена ошибки намного ниже.

Наконец, третья группа — «дачники». Конкурентов у VAZ 2111 в его ценовой нише нет. За «кузовок» сзади можно простить и плохой обзор через стекло пятой двери, и шумные обивки, и бензиновый запашок в салоне. К счастью, от него не так сложно избавиться — достаточно удалить двухходовой клапан в пробке бензобака (рано или поздно он выходит из строя на многих машинах).

ВОСЕМЬ ИЛИ ШЕСТНАДЦАТЬ?

Карбюраторные машины с восьмиклапанным 1,5 л нынче на рынке редкость. Однако для глухой провинции, где на тысячу верст в округе нет хорошего диагноста со сканером, это, пожалуй, единственно приемлемый вариант. Мотор почти повторяет VAZ 2108, многие их детали взаимозаменяемы.

Вариант для более цивилизованной провинции — «десятка» с впрысковым двигателем без нейтрализатора и лямбда-зонда. Однако для регулировки СО потребуется газоанализатор, да и остальные элементы системы управления на глазок не проверишь. Впрочем, большинство датчиков можно прозвонить обычным автотестером, только без специальных знаний и прибор не поможет.

Самый массовый двигатель — восьмиклапанный 1,5 л с нейтрализатором. Для «неспортивной» езды его вполне хватает, и перед шестнадцатиклапанным мотором того же объема у него много преимуществ. Главное, пожалуй, в том, что при обрыве ремня не страдают клапаны. Наверное, поэтому и менять его предписано в полтора раза реже. Другая головная боль владельцев шестнадцатиклапанных «десяток» — гидрокомпенсаторы зазоров клапанов. Они нередко выходят из строя еще в гарантийный период (100 тыс. км). Порой дефект в самой детали, порой виновато низкокачественное масло. В любом случае, этот двигатель требует хорошего сервиса.

«Десятки» с новыми двигателями 1,6 л выпускаются всего год, поэтому и на вторичном рынке их почти нет, и опыта эксплуатации немного. Отметим лишь, что за ремни ГРМ здесь можно не волноваться. В случае досрочного обрыва придется потратиться лишь на новый ремень и эвакуатор — мотор останется цел.

Ресурс полуторалитровых двигателей до замены колец — в среднем около 120 тыс. км (причем изнашиваются в основном лишь маслосъемные). Следы хона в верхней части зеркала цилиндров к этому пробегу, как правило, тоже исчезают, но износ невелик, менее 0,05 мм на диаметр. Растачивать блок стоит, когда износится второй комплект колец, тысячам к 200, или даже после износа третьего — бывают счастливые исключения. На хорошем масле коленчатый вал и вкладыши служат не менее 300 тыс. км.

На практике зазоры в клапанах нуждаются в регулировке примерно каждые 100 тыс. км, но при условии, что исходные детали не забивали молотком. Времена «тихих», шелестящих моторов начала 90-х прошли, но и пик брака, кажется, тоже остался позади. Самые проблемные двигатели те, что выпущены в 2002–2003 гг. Оси втулок клапанов, отверстий под стаканчики в головке цилиндров и седел у них частенько не совпадали, детали перекашивались, стучали, изнашивались.

Отгорали тарелки клапанов, а порой поршень догонял перекошенный, зависший во втулке клапан и ломал тарелку пополам.

Были и проблемы с поршневой: случалось, в одинаковых по классу цилиндрах оказывались поршни, клейменные четырьмя разными буквами. Вот уж действительно, впору отправлять рабочих с конвейера учить алфавит!

Сегодня самая распространенная болезнь — перекос ремня ГРМ (об этом журнал неоднократно писал). К прошлым советам добавим лишь один: проверьте состояние приводной шестерни на коленчатом валу. Нередко после ее замены перекос исчезает.

Датчики и исполнительные механизмы управления двигателем в целом надежны. Больше всего отказов приходится на датчик массового расхода воздуха (ДМРВ) и регулятор холостого хода (РХХ). Причина проста — загрязнение узлов. Основной признак: обороты холостого хода поднимаются до 1200–2000 об/мин, становясь нестабильными. Неисправный ДМРВ, как правило, увеличивает и расход топлива. Чтобы продлить ему жизнь, стоит перенести поближе к дроссельной заслонке шланг большой ветви вентиляции картера, а работоспособность РХХ нередко удается восстановить, промыв его «Очистителем карбюратора». Только не забудьте смазать механизм регулятора — «всухомятку» узел долго не прослужит.

К ПУГОВИЦАМ ПРЕТЕНЗИЙ НЕТ

Провал по качеству в 2002–2003 гг. отразился и на других узлах. Так, на машинах этих лет нередко трескались кронштейны механизма выбора передач. До этого, как многие помнят, были проблемы с прочностью вторичного вала (главным образом, у машин с 16-клапанными моторами) — при его поломке коробка заклинивала на ходу, превращая автомобиль в неуправляемый снаряд. Сейчас серьезных отказов нет, не считая досрочного износа сцепления на отдельных авто. Это конструктивно слабый узел: конец первичного вала КП висит в воздухе, поэтому, прежде чем заменять вышедшие из строя детали, проверьте соосность валов и люфты в подшипниках. Впрочем, на многих автомобилях этот узел служит более 100 тыс. км, как и трос сцепления.

Привод коробки передач на VAZ 2110 — не самый удачный: большие ходы, ломающиеся пластмассовые втулки. К счастью, расходники стоят копейки, а вот периодическая смазка и тщательная регулировка необходимы. Легкость переключения во многом зависит и от того, какое масло работает в коробке. Оптимум — трансмиссионное (отечественное или импортное) класса GL-4 или GL-4/5 и вязкостью 75W90 или 80W90.

Коробление тормозных дисков характерно для многих современных автомобилей. Если тормозите часто и интенсивно, на замену родным дискам стоит поискать более стойкие к перепадам температур (например, ATE, «Лукас»).

Другая болезнь тормозов — закисание и течь задних механизмов. Первый признак заклинившего поршенька — сильная вибрация при торможении, словно автомобиль попал на стиральную доску. Замена цилиндров и барабанов импортными позволяет надолго забыть о дефекте. Но помните, что чугунные барабаны боятся перегрева — следите за регулировкой ручника. Щелчков до упора должно быть не меньше пяти! Кстати, заклинивший ручник, как правило, и служит причиной закисания поршней.

Подвеска в целом держится неплохо. К «лотерее» отнесем лишь амортизаторы. Одни отказывают, не проехав и 20 тыс. км, другие способны прожить и 150 тысяч. Менять их лучше парами, но разоряться на дорогой «газ» необязательно: штатные гидравлические справляются с повседневными задачами на отлично.

Среди плановых расходов — стойки стабилизатора (износ) и верхние опоры телескопических стоек (отслоение резины). Очень хорошо зарекомендовали себя на этих машинах запчасти марки SS-20 оригинальной конструкции.

Отказы электрики многочисленны и разнообразны. На этом фронте борьба предстоит упорная. Самый опасный дефект — негорящие задние фонари и стоп-сигналы из-за слабого прижима лампы в патроне (похоже, патроны у них «не той системы»). Не ленитесь периодически зачищать и поджимать контакты.

Дополнительное электрооборудование (приводы замков дверей, стеклоподъемников) и система отопления и вентиляции (приводы заслонок) тоже не избежали проблем. Самый неприятный отказ — поломка стеклоподъемника при опущенном стекле: чтобы закрыть машину, придется разбирать дверь. Неисправности, по сути, запланированы, поэтому при покупке машины обязательно сделайте ревизию этих узлов, смажьте направляющие стекол силиконом и отрегулируйте привод замков.

Схема проводки ВАЗ – 2110 инжектор: особенности работы

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Принцип действия электрооборудования автомобиля ВАЗ 2110 заимствован с других моделей семейства ВАЗ. Это значит, что все приборы соединены по однопроводной схеме – кузов автомобиля выполняет функцию второго (отрицательного) провода. А минусовые выводы потребителей и источников электроэнергии соединены напрямую на кузов.

Условные обозначения

Для удобства обслуживания и монтажа электрические провода на схемах выполнены различными цветами, идентично проложенным в авто, чтобы можно было визуально определять их назначение.

Цвета для краткости указаны по первым буквам названия:

1. Голубой – «Г»;
2. Коричневый – «К»;
3. Серый – «С»;
4. Белый – «Б»;
5. Оранжевый – «О»;
6. Желтый – «Ж»;
7. Черный – «Ч»;
8. Зеленый – «З»;
9. Розовый – «Р».

Справочно: красный провод традиционно используется для подачи питания с плюсовой клеммы генератора или аккумуляторной батареи. Поэтому на всех схемах, которые содержит заводская инструкция, он обозначен буквой «П».

Особенности работы электрооборудования

Активация основных узлов и агрегатов автомобиля осуществляется после поворота ключа в замке зажигания в положение «Все включено».

Однако, электропроводка на инжектор ваз 2110 находится под напряжением, если отвечает за подачу питания на:

1. Узел управления дальним светом фар;
2. Габаритные огни автомобиля;
3. Задние стоп-сигналы (при нажатии на педаль тормоза);
4. Внутреннее освещение и лампы индивидуальной подсветки (штурманский свет);
5. Звуковая сигнализация (клаксон);
6. Вентилятор системы охлаждения.

Справочно: в зависимости от состояния температуры двигателя, даже будучи с выключенным мотором, вентилятор на автомобиле продолжит работу до срабатывания термостата. Это сделано для предотвращения перегрева двигателя.

Бесконтактная система зажигания

Для лучшего искрообразования топливовоздушной смеси в цилиндрах двигателя применяется бесконтактная система зажигания.

На схеме указаны:

1. АКБ;
2. Прерыватель зажигания;
3. Реле прерывателя зажигания;
4. Свечи;
5. Электронный модуль зажигания;
6. Электронный контроллер;
7. Датчик в передней части двигателя, фиксирующий положения коленчатого вала;
8. Диск задающий.

Плавкие предохранители

Большинство электрических цепей и вся электропроводка ваз 2110 на инжектор защищена от короткого замыкания плавкими предохранителями.

Однако, без защиты на ВАЗ 2110 находится:

1. Провод от реле заряда аккумуляторной батареи к самой батарее,
2. Проводка ваз 2110 на инжектор, отвечающая за цепи зажигания и пуска двигателя;
3. Проводка генератора (исключая обмотку возбуждения, которая активируется после поворота ключа в замке зажигания и запуска двигателя).

Система впрыска топлива

Если вы намерены своими руками обслуживать систему впрыска топлива, то вы должны знать принцип ее устройства и работы.

Согласно общепринятому алгоритму:

1. Количество топлива, требуемое для образования порции смеси, регулируется контроллером, подающим на форсунки импульсный сигнал;
2. Сам контроллер до подачи сигнала отслеживает поступающие от датчиков сигналы о работе ДВС и его систем;
3. На их основании он рассчитывает длительность импульса.

Справочно: чтобы понять принцип действия инжекторного мотора, неплохо бы посмотреть видео материалы. Из них вы узнаете, что импульс длится сотые доли секунды, но даже изменение столь малой величины влияет на количество подаваемого топлива в цилиндры.

1. Датчика оборотов двигателя (на схеме – 1);
2. Датчика расхода воздуха (2);
3. Датчика положения коленвала (вход 2).

А на их основе реализует заложенный алгоритм работы:

1. Подает импульс на включение топливных форсунок (4);
2. Подает импульс на свечи (5).

Выводы

Понимая принципы работы инжекторного двигателя, а также схему защиты электропроводки от короткого замыкания, вы легко можете обнаруживать проблемные участки и принимать меры к их оперативному устранению.
