Замена колодок ваз калина

Как заменить передние тормозные колодки на Лада Калина: артикулы и алгоритм

Передние тормозные колодки – это первое звено безопасности. Они обеспечивают своевременное торможение автомобиля для предотвращения столкновения или полной остановки автомобиля. На Лада Калина оригинальные передние тормозные колодки не совсем совершенные и имеют ряд недостатков, поэтому владельцы автомобиля часто обращаются к более качественным аналогам.

Видео замены передних тормозных колодок ниже.

Процесс замены передних тормозных колодок

Замена передних тормозных колодок, почти на всех автомобилях стандартная и не сложная операция. На Лада Калина, как и на других автомобилях серии ВАЗ – этот процесс занимаем 30-40 минут и может совершаться в одну пару рук.

Итак, для замены передних тормозных колодок Лада Калина понадобится следующий инструмент:

  1. домкрат,
  2. пассатижи,
  3. баллонный ключ,
  4. плоская отвертка,
  5. противооткаты,
  6. ключи и головки.

Теперь, когда разобрались с инструментарием, можно преступить к работе:

  1. Ставим автомобиль на стояночный тормоз, фиксируем колеса противооткатными подставками и демонтируем переднее колесо. Если имеется возможность, можно снять и второе.
  2. Поворачиваем рулевое колесо в ту сторону, с которой будем работать.
  3. Выгибаем стопорную пластину. В данном случае, в помощь придут пассатижи и отвертка.

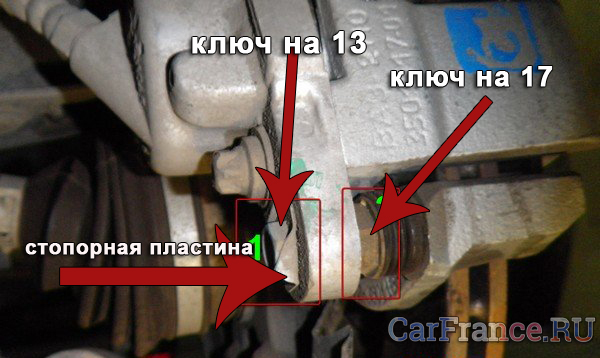

На фото всё отмечено. Стопорную пластину отгибаем при помощи плоской отвёртки, остальное откручиваем ключами на 13 и 17

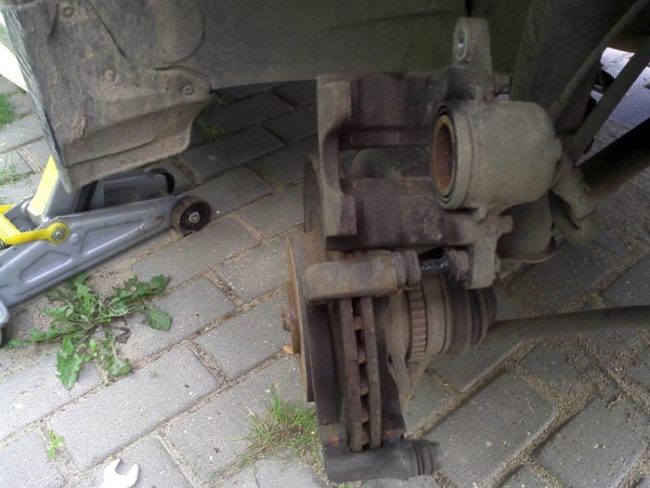

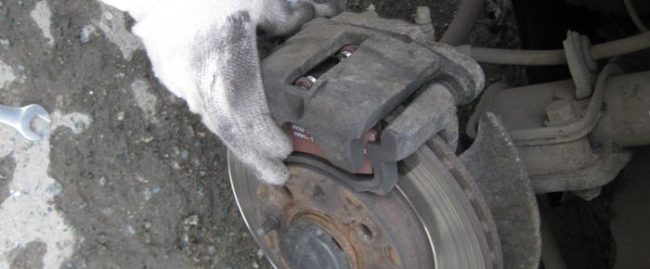

Поднимаем суппорт на одном болте

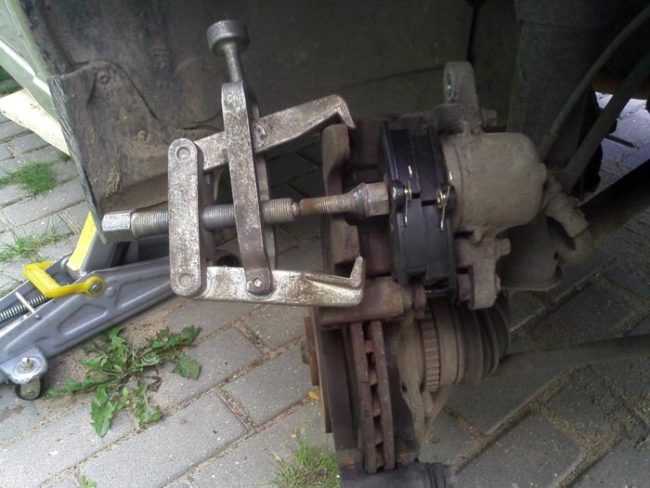

Используем специальное приспособление похожее на струбцину

Устанавливаем новые колодки. Если суппорт одеть назад не получается, значит вы не до конца отвели в исходное положение тормозной цилиндр

Таким образом, легко и просто заменяются передние тормозные колодки на Лада Калина.

Доработка колодок

Для улучшения торможения можно установить спортивные тормозные колодки «ПроСпорт», «Брембо» или «Ванкс». Но, для совершения данных манипуляций понадобится заменить тормозные барабаны и суппорта, поскольку колодки немного не подойдут по стандартным размерам.

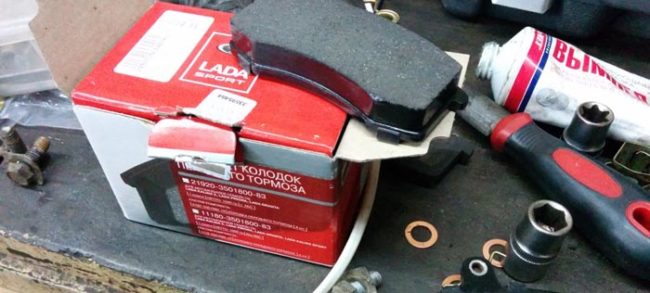

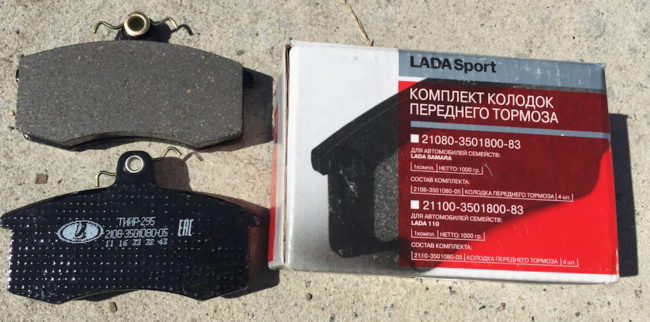

Комплект тормозных колодок Лада СПОРТ

Также, если речь пошла о доработках и тюнинге стоит устанавливать мягкие колодки, которые имеют больше на 1 мм фрикционной поверхности. Они лучше делают торможение и меньше изнашивают тормозной диск, но при этом их срок эксплуатации составляет до 15 000 км.

Выбор колодок и артикулы

Перед каждым автовладельцем Калины стоит непростой выбор запасной части. Что же лучше оригинал или аналог? Ведь колодки – это первое звено безопасности движения и торможения. Ответ кроется на поверхности. И те, и другие довольно хороши и по качеству, и эффекту. Но, вот современные аналоги становятся еще лучше, поскольку фрикционный материал, у большинства, намного качественнее и выносливее.

Итак, рассмотрим, какие же передние колодки подходят на Ладу Калину.

Оригинальные колодки

Начнем с оригинальной детали от АВТОВаз. Каталожный номер детали, по которому и совершается поиск, выглядит так – 2110-3501080. Это те самые колодки, которые устанавливаются на ВАЗ 2110 и Приору. Завод решил не менять структуру передних тормозов. Стоимость их составляет 400 рублей за комплект.

Аналоги

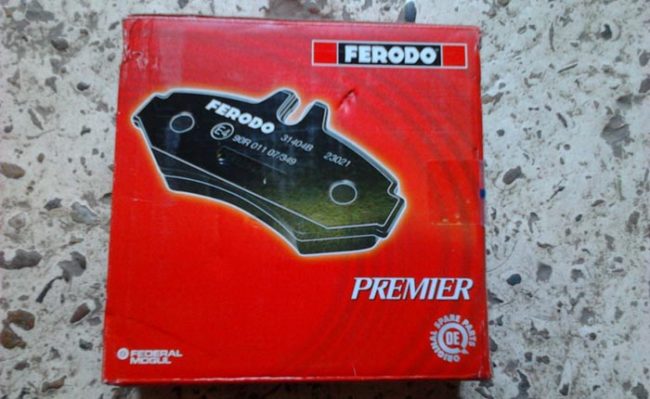

Красные Феродо — тормозят лучше, но считается, что сильно жрут тормозной диск

Теперь, рассмотрим возможные аналоги, которые можно установить вместо оригинальных тормозных колодок на Ладу Калину.

Таблица аналогов, а также их каталожные номера и цены.

Как видно с таблицы, выбор передних тормозных колодок на Ладу Калину достаточно широкий и владельцу будет с чего выбрать. Конечно, ценовая политика на многие аналоги — слишком высокая, поскольку по сравнению с оригиналов в 400 рублей и аналогом в 2000 руб. многие выбирают оригинал.

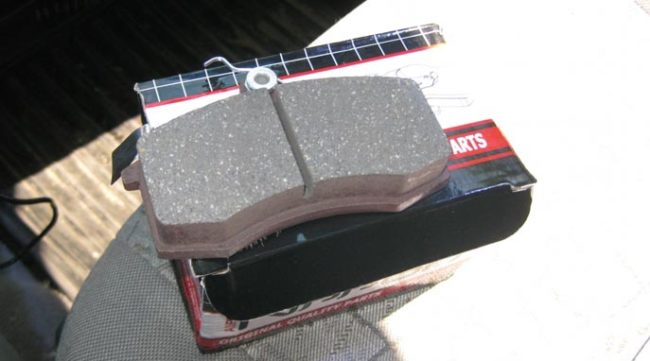

Не оригинальные колодки на Калину, бренд Nippon, очень популярен у Калиноводов

Но, если брать производителей «Фенокс» или «Брембо», то качество и ресурс колодок в 2-3 раза лучше, а уровень торможения выше на 50% (по результатам независимых тестов). При этом они снашиваются на 3-4 раза медленнее, поскольку сделаны с более качественного материала.

Причины, по которым может потребоваться замена колодок

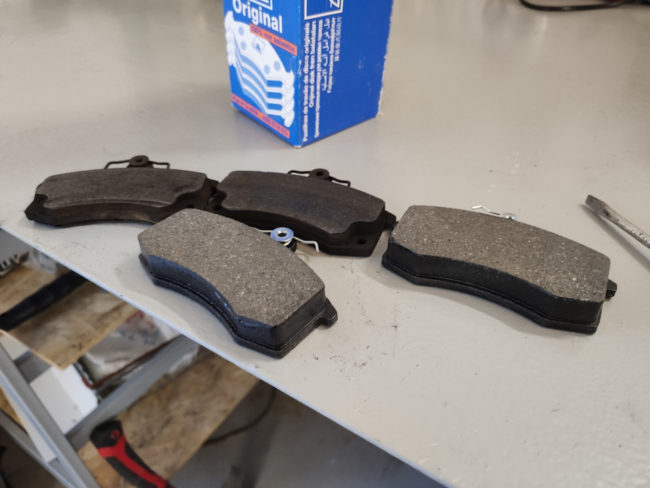

Старые и новые колодки. Износ у старых ещё не катастрофический, но по регламенту необходима замена, иначе они «съёдят» тормозные диски

Существует ряд причин, по которым рекомендуется сменить передние тормозные колодки на Лада Калина. А именно:

  • Скрип в передних колесах при нажатии на педаль тормоза.
  • При рассыпании колодки внутри суппорта она начинает «торохтеть».
  • При покупке поддержанного автомобиля на авторынке или в салоне.
  • Когда износ колодки достиг максимума. Обычно это фрикционная толщина меньше 1,5 мм.
  • Один раз в год, после зимнего сезона езды.
  • Когда при торможении неравномерно хватают тормоза.

Все указанные факторы становятся основополагательными для замены передних тормозных колодок на Ладе Калине.

Срок эксплуатации колодок

Согласно технично-нормативных документов срок эксплуатации передних тормозных колодок Лада Калина производства АВТОВаз составляет 20 000 км. При этом те же детали от Fenox, Brembo или Girling служат до 30-35 тыс. км.

Важным нюансом срока эксплуатации передних тормозных колодок становится стиль вождения. Если часто нажимать резко педаль тормоза, то колодки выйдут со строя быстрее. То же самое ждет и при городских эксплуатационных условиях, если автомобиль ездит только по городу. Менее изнашиваются колодки на загородном цикле, при условии, что соблюдаются правила ПДД.

Видео о том, как выбрать хорошие тормозные колодки

Выводы

Замена передних тормозных колодок Лада Калина проводится достаточно легко своими руками. Стоит помнить, что от выбора качественных запасных частей и правильной установки зависит не только безопасность людей находящихся в автомобиле, но и вокруг. Поэтому, нужно проверять изделия на качество перед покупкой. Ассортимент тормозных колодок на Калину весьма большой и каждому владельцу будет с чего выбрать, опираясь на фактор «цена-качество».

Меняем передние тормозные колодки на Лада Калина

Все работы по замене можно проводить самостоятельно, если понимать особенности и последовательность процесса. Кроме того, до начала выполнения задач нужно купить новые тормозные колодки, используя артикулы из статьи.

Необходимый инструмент

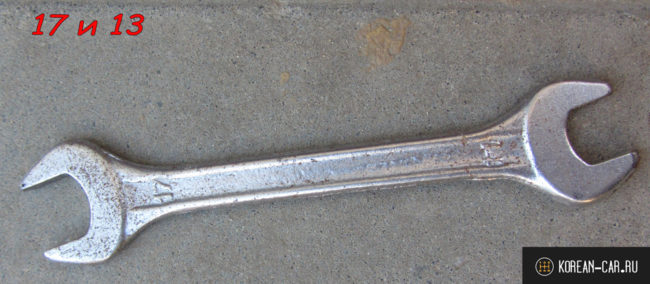

Ключ на 17/14. Понадобится ещё на 13.

Для проведения демонтажа потребуется 2 ключа (на 13 и 17 ). При наличии ABS — TORX (1/4″; E8 ).

Алгоритм замены

  1. Машину вывесить на домкрате, предварительно сорвав болты с колеса.

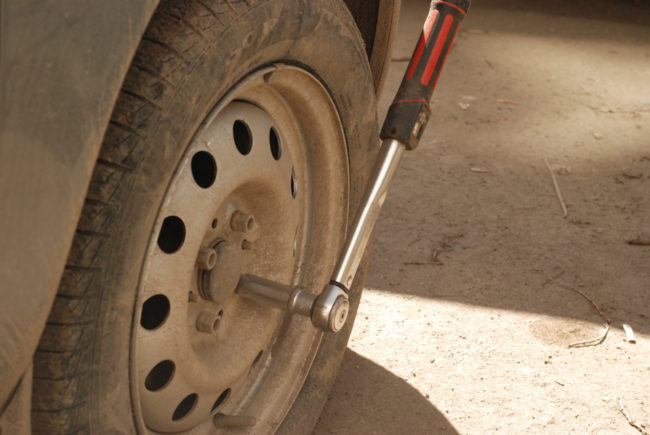

Ослабляем болты, пока колесо стоит на земле.

Отгибаем скобу толстой отверткой.

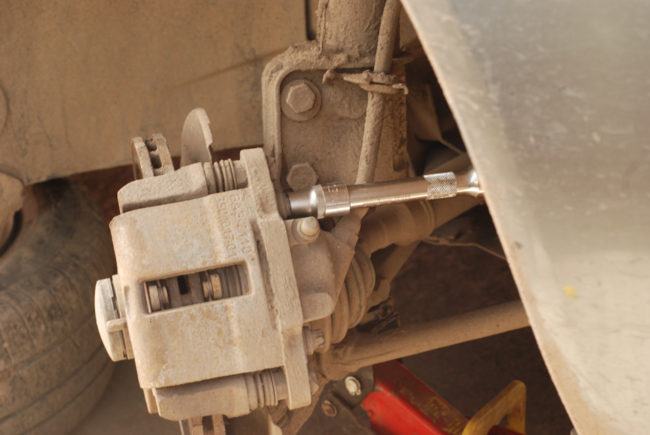

Верхний болт удобнее отворачивать торцевой головкой с удлинителем.

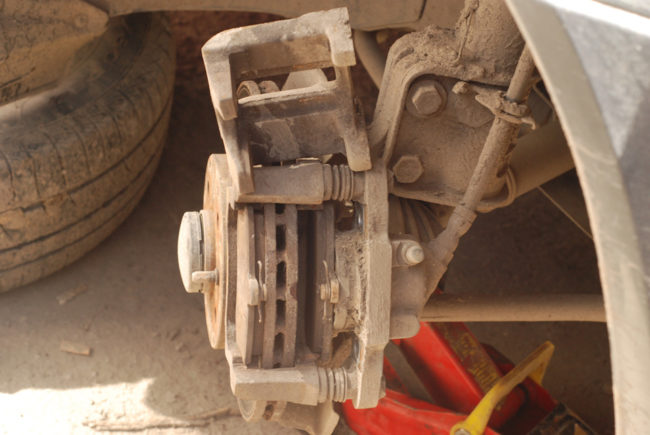

Снимаем суппорт и вытаскиваем старые колодки.

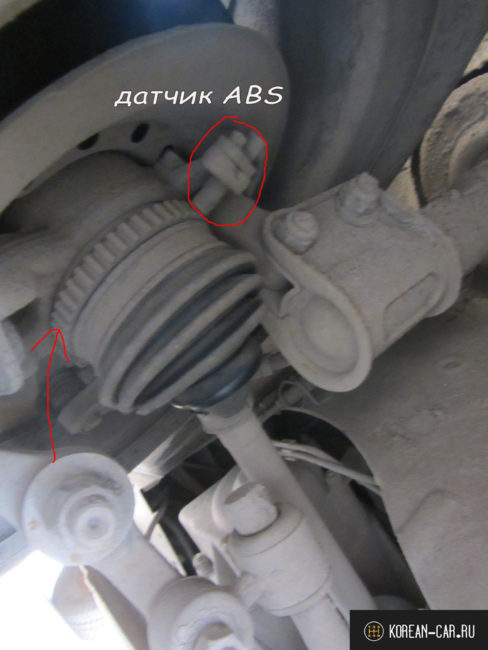

При наличии системы ABS нужно учесть особенность. До начала работ следует открутить датчик, чтобы он остался целым при демонтаже. Крепится он 1 винтом, который откручивается звездой-головкой Е8. Если болты не откручиваются, их нужно предварительно сбрызнуть смазкой WD-40, а через 15 минут пробовать откручивать детали. Она же может использоваться для новой колодки, чтобы было проще вставлять их.

Автомобиль с ABS.

Процедура снятия и установки колодок занимает не более получаса для 1 стороны.

Сразу после установки необходимо прокачать тормоза , нажимая на педаль несколько раз. На протяжении 500-700 км пути пластины будут притираться, поэтому торможение будет хуже.

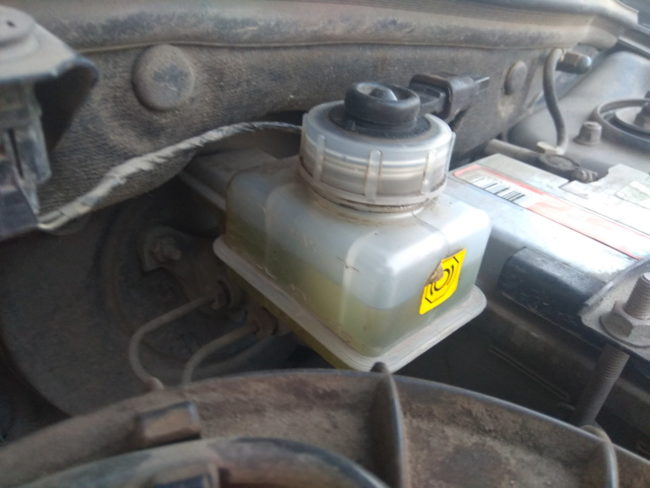

Рекомендуется перед началом работ убрать тормозную жидкость до минимума. Это необходимо чтобы она не вытекла во время замены, поскольку новые детали всегда толще старых элементов. В таком случае при замене потребуется « свести суппорт «.

Если тормозуха под крышку – откачиваем шприцом небольшое количество, чтобы жидкость не потекла при сжатии тормозного цилиндра.

Артикулы тормозных колодок

Колодки на первое и второе поколение разные. Варианты без АБС.

Для Калины 121100-3501080-00 или 21100-3501080-01.

Колодки LADA Sport (ТИИР-295) для Калины первого поколения.

  • ATF 142E3946
  • AVTOSTANDART 21100350108088
  • PILENGA ITALY FD-P 2005
  • FORTECH FB-1102F
  • TRIALLI PF 965
  • KRAFT KT091355
  • FINWHALE V210
  • BOSCH 0 986 495 214
  • LUCAS/TRW GDB1446
  • BOSCH 0 986 494 533

Для второго поколения применяют артикул 11180-3501800-83.

Колодки АТЕ артикул 142E3946 в оригинальной упаковке.

Аналогичные номера используются для Лады Приоры. Владельцами замечено, что с завода используют колодки ТИИР , но они отличаются средним качеством, быстрым износом, а также появлением скрипа во время торможения после нескольких тысяч километров пути.

Когда менять (регламент)

Для контроля износа колодок достаточно заглядывать в смотровое окошко пару раз за год, например, при смене резины.

  • Замену передних колодок необходимо проводить в 1.5-2 раза чаще, чем обслуживание задней тормозной системы.
  • Точно определить пробег для замены сложно, но в среднем износ наступает через 30-50 тыс. км.
  • Для точной диагностики рекомендуется каждые 10-15 тыс. км проверять толщину накладки на колодках.
  • Критическое значение – 2 мм и менее.

Тюнинг

Тормозную систему можно доработать, установив колодки спортивного типа марок: Брембо, Ванкс или ПроСпорт.

Однако для проведения такой работы потребуется не только установить новые колодки, но и заменить суппорта, ведь они будут отличаться по размерам от стандарта.

При тюнинге мы рекомендуем использовать мягкие колодки, у которых на 1 мм толще пластины. Они позволяют обеспечить улучшенное торможение, а скорость износа диска будет в несколько раз меньше, однако срок эксплуатации и замену выполнять приходится каждые 15-20 тыс. км.

Особенности замены и причины

Мы рекомендуем приобретать только качественные расходники. Колодки плохого качества могут приводить к преждевременному износу тормозного диска.

Существует много причин, в результате которых нужно проводить замену.

  1. Появление скрипа в колесах во время торможения.
  2. В ходе «рассыхания» основных элементов внутри суппорта, появляется посторонний звук.
  3. Обязательна смена элементов после покупки подержанного транспорта или проверки их толщины.
  4. Износ настолько сильный, что остаток пластины менее 2 мм .
  5. Обязателен осмотр и замена после зимы или 1 раз в год.
  6. При торможении появляется неравномерный результат остановки автомобиля.

Описанные факторы должны насторожить водителя и привести к потребности диагностики тормозной системы, замены передних колодок.

Меняем задние и передние тормозные колодки на Калине-2 самостоятельно

На заднюю ось автомобилей «Калина-2» установлены тормоза барабанного типа. Вращение передних колёс, в свою очередь, ограничивают механизмы на основе дисков. В любых комплектациях, кроме «стандартной», используется система ABS. Что накладывает ограничения на выбор задних тормозных колодок: для комплектации «Стандарт» подходит деталь 3502090-01, для всех остальных – 3502090-10. Конструкция передних колодок во всех комплектациях идентична.

Как заменить передние колодки

Известно, что дисковый механизм состоит из тормозного диска и суппорта, а к последнему крепятся колодки, напоминающие по форме плоские пластины. Чтобы выполнить замену колодок, кузов вывешивают на домкрате, снимают колесо, а затем демонтируют крепёж суппорта. Само это крепление состоит из двух винтов «1», но откручивают только один из них (верхний).

Когда производится замена передних тормозных колодок, хоть на Ладе Калине, хоть на любом другом авто, нужно менять весь комплект сразу. Он состоит из четырёх одинаковых деталей. Данное требование нельзя нарушать (меняем только комплект). А иначе, автомобиль будет уходить в занос при каждом торможении.

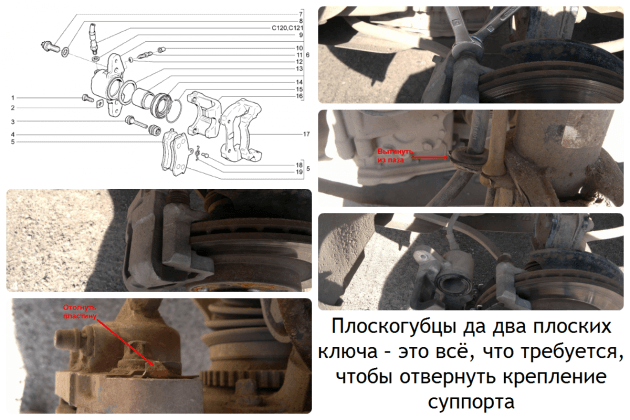

Последовательность действий по замене у нас «запротоколирована» на фото. Любой фотографии соответствует один из шагов.

Замена передних колодок ВАЗ-2192/2194

В сумме этих шагов получилось пять:

  1. Снимаем колесо так, будто собираемся его менять;
  2. Находим стопорную пластину «2», которая будет загнута, и разгибаем её (используйте пассатижи);
  3. Удерживая деталь «3» ключом на 17, откручиваем винт «1» ключом на 13 (тут хорошо подходит накидная головка);
  4. Вынимаем тормозной шланг из паза;
  5. Откидываем суппорт вверх, чтобы получить доступ к колодкам.

Под автомобиль Лада Калина передние тормозные колодки подобрать легко.

Но если используется тюнинговый комплект, скорее всего, требуется менять и диски. Выполнив замену колодок, суппорт нужно установить на место. Для этого, потребуется надавить на поршень тормозного цилиндра (его нужно утопить внутрь).

Мы использовали импровизированный рычаг из плоской отвёртки. Никто не запрещает, однако, прижимать поршень раздвижной струбциной. Удачной замены!

Важно знать! Когда проводится монтаж тормозных колодок, нельзя нажимать на педаль тормоза. Иначе, поршень может выйти из цилиндра, что приведёт к разгерметизации системы. Сохраняйте осторожность!

Заменив любую деталь, относящуюся к тормозной системе, ей надо дать «приработаться». На педаль тормоза нужно нажать 3-5 раз, и только затем можно выезжать на дорогу. Всё-таки, установить новые колодки – не то же самое, что заменить лампочку. По началу тормоза ощущаются, как малоэффективные, но это ощущение пройдёт после 10-20-ти торможений.

Меняем задние колодки

Замена задних тормозных колодок Лады Калины – операция сложная, и хорошо, что выполнять её рекомендуют каждые 60 000 км (4-е плановое ТО). Принцип действия барабанных тормозов объяснить легко: есть цилиндр, установленный под барабаном, и два поршня, которые давят на колодки. А вот на практике разбирать механизм барабана оказывается сложнее, чем менять колодки дисковых тормозов.

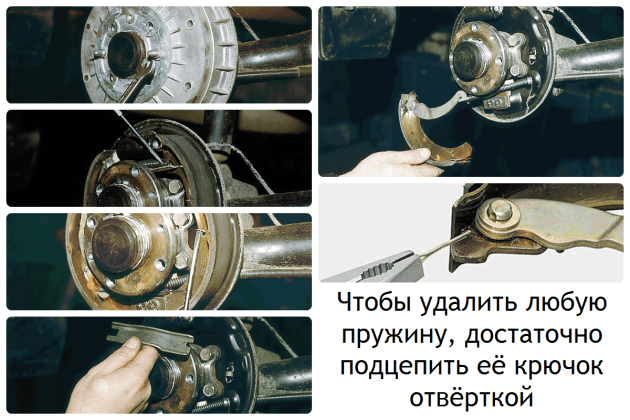

Действия по замене колодок барабанных тормозов, ВАЗ-2192/2194

Прежде всего, потребуется зафиксировать кузов автомобиля на опорной стойке, и только затем можно будет снять заднее колесо. Дальше, последовательность действий выглядит так:

  1. Рукоять «ручника» опускают вниз до упора;
  2. Ключом на 7 (накидным с шестигранной головкой) отворачивают две шпильки, удерживающие барабан;
  3. Тормозной барабан нужно снять: корпус поворачивают, слегка ударяя молотком через брусок в направлении «на себя»;

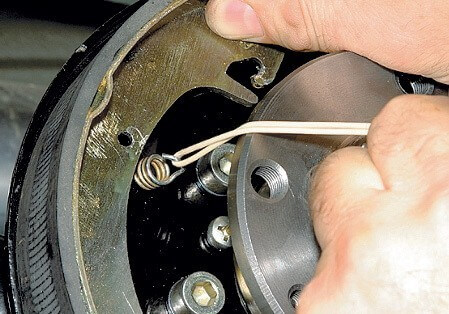

  4. Снимают верхнюю и нижнюю стяжную пружину, упоры колодок выводят из прорезей поршней;
  5. От каждой из колодок отсоединяют короткие направляющие пружины (всего их будет две);
  6. Колодку, расположенную ближе к передней стороне кузова, демонтируют. Затем, вынимают распорную планку;
  7. Вторая колодка демонтируется вместе с рычажком стояночного тормоза.

В завершении, колодку и рычажок «ручника» потребуется разъединить (просто удалите крепёжный шплинт). Монтаж производится в обратном порядке. Чтобы быстро закрепить направляющую пружину, в её проушину вставляют провод и тянут его на себя.

Монтаж тормозных колодок в барабаны, ВАЗ-2192/2194

На фото, размещённых в этой главе, показаны детали с заводским номером 3502090-01 («Стандарт»). В более дорогих комплектациях используются колодки 3502090-10, которые имеют прорезь для датчика ABS.

Ознакомьтесь с тем, что у нас сказано в предыдущей главе. Новым колодкам сначала нужно дать «приработаться». Оценить их эффективность можно будет через несколько часов непрерывной эксплуатации.

Рассматривая, как проводить замену салонного фильтра, мы перечисляли изготовителей деталей и различия в обозначениях. В данном случае, детали обозначаются одинаково: 3502090-01 либо 10 (задние колодки). Что касается передних колодок, вариантов будет несколько:

  • 1118-3501080-00 – изготовителем является АвтоВАЗ;
  • 1118-3501080-05 – выпускает ОАО «ТИИР»;
  • 1118-3501080-15 – то же, что «05», но с противоскрипной пластиной;
  • 2192-3501080-19 – то же, что «05», но с противошумным комплексом.

Не ошибитесь с выбором! В крайнем случае, можно обратиться к специалистам, но желательно не к таким, как показано здесь.

Шаги по замене передних колодок на видео

Замена тормозных колодок на Калине

Тормозные колодки являются одним из самых важных элементов тормозной системы любого автомобиля. Именно благодаря им и происходит процесс торможения колес.

Прижимаясь к поверхности тормозного диска или барабана, колодки заставляют их прекращать вращение за счет трения, возникающего между ними.

Во время торможения они испытывают высокие механические и температурные нагрузки, поэтому им нужна своевременная диагностика и замена.

Особенности конструкции тормозной системы

Устройство тормозной системы Лады Калины практически ни чем не отличается от предыдущих моделей ВАЗа: передние колеса оборудованы дисковыми тормозами, а задние – барабанными. Кстати, сегодня это наиболее распространенная схема распределения тормозного усилия.

Учитывая, что для каждой колесной оси требуется разная эффективность торможения, схема «спереди – диски, сзади – барабаны» работает максимально эффективно и безопасно.

Основными элементами и передних, и задних колодок являются фрикционные накладки, которые, собственно, обеспечивают трение. Каждый из производителей колодок использует собственный «рецепт» изготовления накладок.

В качестве материала для их производства выступает многокомпонентная смесь, в основе которой лежит армирующий элемент, обеспечивающий прочность, стабильность и термостойкость накладок.

Когда нужно менять

Колодки относятся к расходным материалам, и подлежат замене по мере расходования собственного ресурса. Для передних колодок Калины он, обычно, составляет 20-30 тыс. км пробега. Однако это совсем не значит, что в этот период колодки не требуется осматривать, оценивая их состояние.

Для того чтобы быть уверенным в том, что они не подведут вас в нужный момент, рекомендуется производить их диагностику хотя бы дважды в год, при смене шин. Задние колодки, обычно, изнашиваются меньше, и «ходят» в три раза дольше передних.

Для Лады Калины толщина фрикционной накладки для каждой из колодок (независимо задних или передних) должна составлять минимум 1,5 мм. Замерить ее можно при помощи штангенциркуля или обычной линейки. Если вы вдруг обнаружите, что накладка тоньше этого значения, или имеет следы механических повреждений (сколы, трещины, разрывы), поспешите заменить колодки.

Важно: колодки меняются только парами, т.е. на обоих колесах одной оси!

Какие выбрать

Сегодня в автомагазинах и на авторынке можно встретить колодки для Калины десятков производителей, часть из которых является либо не сертифицированной продукцией, либо вообще подделкой, сделанной в ближайшей подворотне.

Покупать тормозные колодки лучше в специализированных магазинах, требуя предоставления сертификата качества на покупаемый товар. Что касается производителя, то лучше отдать предпочтение оригинальной запчасти.

Передние ВАЗовские тормозные колодки для Лады Калины имеют каталожный номер 2110-3501080, и стоят в пределах 320-400 рублей. Неплохой альтернативой для них являются аналоги от зарубежных фирм, таких как Pilenga, ABS, Bosch, Ferodo, Master-Sport, Hella, Delphi и другие.

Задние оригинальные колодки для Калины идут под номером 11180-3502090-55. Их стоимость составляет 500-650 рублей.

Замена передних колодок

Замена тормозных колодок на Ладе Калине не относится к разряду сложных операций, и может быть произведена собственными силами. Для того чтобы заменить их в условиях собственного гаража, потребуется кое-что из инструментов, а именно:

  • баллонный ключ;
  • домкрат;
  • шлицевая отвертка;
  • рожковой или накидной ключ на 13;
  • рожковой ключ на 17;
  • плоскогубцы;
  • жидкость для удаления ржавчины типа WD-40.

Перед началом работ установите автомобиль на ровной площадке и зафиксируйте задние колеса при помощи «башмаков» или обычных кирпичей. Если накладки сильно изношены, а уровень тормозной жидкости в бачке максимальный, ее потребуется отобрать при помощи шприца до метки, показывающей половину уровня.

Это необходимо для того, чтобы снизить давление жидкости, когда вы будете утапливать поршень тормозного цилиндра для снятия колодок. Далее алгоритм следующий:

  1. Баллонным ключом отпустите болты крепления колеса, на котором планируется замена колодок.
  2. При помощи домкрата поднимите кузов автомобиля с нужной стороны.
  3. Открутите полностью болты крепления и снимите колесо.
  4. Выверните руль в сторону демонтированного колеса.
  5. С обратной стороны суппорта находим болт на 13, застопоренный загнутой металлической пластиной. Отгибаем пластину при помощи шлицевой отвертки и плоскогубцев, после чего накидываем ключ на болт.
  6. Рожковым ключом на 17 фиксируем гайку болта, а ключом на 13 полностью откручиваем крепление суппорта. Если гайка прикипела, обрабатываем соединение жидкостью для удаления ржавчины, и даем ей время проникнуть к резьбе. Выждав 15-20 минут, откручиваем болт крепления суппорта.
  7. Не открывая суппорта, нажимаем на тормозной поршень той же отверткой или плоскогубцами, утапливая его.
  8. Открываем суппорт, извлекаем старые тормозные колодки.
  9. Чтобы тормозной цилиндр не мешал, полностью утапливаем его в цилиндр.
  10. Устанавливаем новые колодки на место старых.
  11. Закрываем суппорт, закручиваем болт и не забываем зафиксировать его, загнув угол металлической пластины.
  12. Выворачиваем руль, выставляя колеса прямо.
  13. Прикручиваем колесо, не затягивая его болты.
  14. Опускаем кузов при помощи домкрата, затягиваем болты фиксации колеса.
  15. Аналогичную операцию повторяем для второго колеса.
  16. Не забываем долить тормозную жидкость в бачок.

Замена задних тормозных колодок

  • баллонный ключ;
  • домкрат;
  • плоскогубцы;
  • большая шлицевая отвертка;
  • головка на 7;
  • жидкость для удаления ржавчины типа WD-40.

Автомобиль устанавливаем на ровной поверхности, фиксируем передние колеса, включив первую передачу и подложив под одно из них «башмак» или кирпич.

  1. При помощи баллонного ключа отпускаем болты крепления соответствующего колеса.
  2. Домкратом приподнимаем кузов машины с нужной стороны.
  3. Откручиваем болты крепления колеса, снимаем колесо.
  4. Головкой на 7 откручиваем шпильки крепления барабана (2 шт);
  5. Снимаем барабан со ступицы. Если он не поддается, обрабатываем жидкостью против ржавчины место посадки барабана (вокруг защитного колпачка гайки ступицы), и даем немного времени на откисание. После этого повторяем попытку и снимаем барабан.
  6. При помощи плоскогубцев сводим вместе усики шплинта, фиксирующего стяжку колодок. Вытаскиваем шплинт из штока, немного провернув его.
  7. Плоскогубцами оттягиваем нижнюю пружину, стягивающую колодки с правой стороны, и снимаем ее.
  8. Таким же образом снимаем центральные пружины стяжки колодок.
  9. Взявшись руками за одну из колодок, отведите ее немного в сторону и на себя, пока пластина под верхней пружиной не отойдет от колодки.
  10. Вынимаем пластину и снимаем обе колодки.
  11. Новые колодки устанавливаем в обратном порядке, начиная с установки верхней пружины и вышеупомянутой пластины.
  12. Важно чтобы при установке новые колодки четко зашли в пазы тормозного поршня.
  13. Среднюю и нижнюю пружины натягиваем при помощи плоскогубцев.
  14. Если барабан сразу не сядет на новые колодки, подожмите их с обеих сторон при помощи отвертки.
  15. Прикрутите шпильки крепления барабана.
  16. Установите на место колесо, наживите болты его крепления.
  17. Опустите кузов машины при помощи домкрата.
  18. Закрутите болты крепления колеса полностью.
  19. Аналогично произведите замену задних тормозных колодок на другом колесе.

Заключение

Осуществив замену тормозных колодок, не спешите выезжать. Для начала проверьте работу тормозной системы. Для этого запустите двигатель и несколько раз нажмите на педаль тормоза. После замены колодок, особенно, если с бачка отбиралась тормозная жидкость, возможно, что педаль несколько раз провалится, но после она должна работать в нормальном режиме.

Нажмите педаль 3-4 раза, и если вы почувствуете, что при ее нажатии чувствуется определенное сопротивление, можно выезжать и проверять результаты своей работы. Следует учесть, что с новыми колодками торможение будет более резким, поэтому к педали придется еще привыкнуть.

голоса
Рейтинг статьи
Читать еще:  Как зашумить двери ваз 2110
Ссылка на основную публикацию
Статьи c упоминанием слов:
