Глушитель нива шевроле в разрезе

Резонатор и глушитель на Ниву Шевроле — цена ремонта, какие запчасти покупать

Весну я всегда встречаю каким-нибудь ремонтом, вот и сейчас, покатавшись по напрочь разбитым дорогам, услышал рокот двигателя )) Заглянул под Шевика и увидел, что глушитель висит на креплении и никак не соединяется с резонатором. Труба резонатора прогнила и глушак отвалился прямо у места его крепления.

Ну что же, еду к парням в сервис, заглянули посмотреть, целы ли «штаны» (приемная труба). Штанишки оказались в порядке, так что еду в магазин покупать резонатор и глушитель.

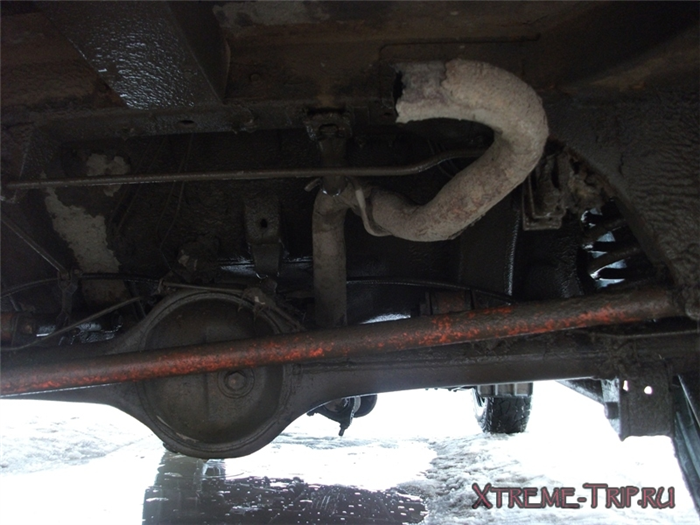

Вот так, без глушителя я ездил 1 день до ремонта

И вот тут меня ждал сюрприз. Продавец спрашивает — вам какого образца, старого или нового. Я вообще без понятия, интересуюсь и узнаю, что до 2002 года на Шнивах выхлопная система старого образца. У меня говорю Шевик 2004 г.в, этот год вообще переходный. То есть на машинах начала 2004 года также могут стоять глушак и резонатор старого образца. А могут и нового. Купил резонатор старого образца и не угадал. Вот он, на фото:

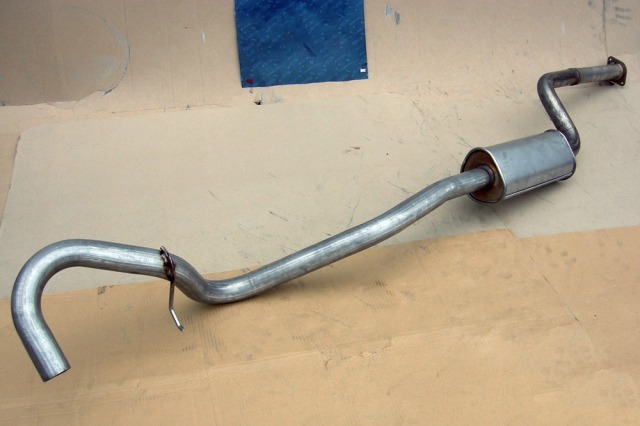

Резонатор старого образца (на авто до 2002 г.в)

Съездил в магазин, нужного не оказалось и мне вернули деньги без проблем.

Лезу под машину, фоткаю, потом смотрю в инете по картинкам )) Далее гуглю и оказывается, что в природе есть несколько разновидностей резонаторов нового образца — с катализатором и без него, а также Евро-2 и Евро-3.

У меня оказался рез нового образца с катализатором, реальная цена нового — порядка 5000 рублей. Ибо катализатор — вещь довольно дорогая и также продается отдельно.

Однако мне повезло и в следующем магазине оказался в наличии резонатор Евро-2 без катализатора нового образца. По длине он как и мой, только второго «сифона — катализатора» не стоит. Взял его, поскольку, как мне рассказал продавец, катализатор отвечает за соответствие нормам выхлопа и т.п. По моей деревне мне эти нормы нафиг не упали, так что я его и взял. Цена — 1000 рублей. С катализатором — 4500 рублей. Разница налицо ))

На фото — Евро-2 без катализатора, тот который я себе взял (ценник 1000 рублей)

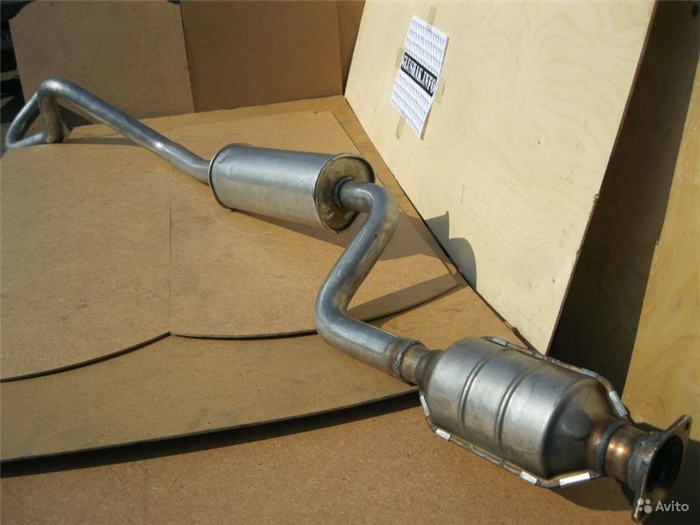

А вот это уже дорогой — Евро-2 с катализатором, ценник 4500-5000 рублей

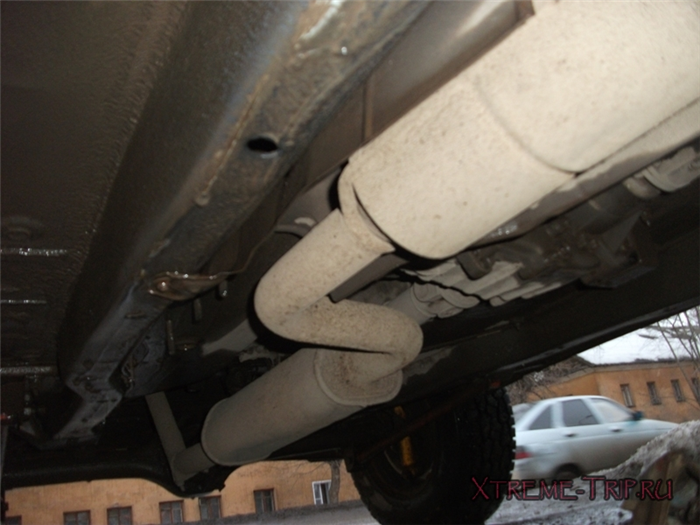

Изначально у меня такой и стоял, но платить 5к — не уж, спасибо. Вот он пока еще на моем Шевике:

Теперь о Евро-2 и Евро-3. Цифры означают количество крепежных отверстий (на месте крепления резонатора к «штанам» и с другой стороны к глушителю). Если не знаете, лучше залезть под машину и посмотреть, чтобы не испытать такой же гемор, как я. Катался по городу 3 часа в поисках того, что мне нужно, ибо платить 4500 рублей за трубу был не готов.

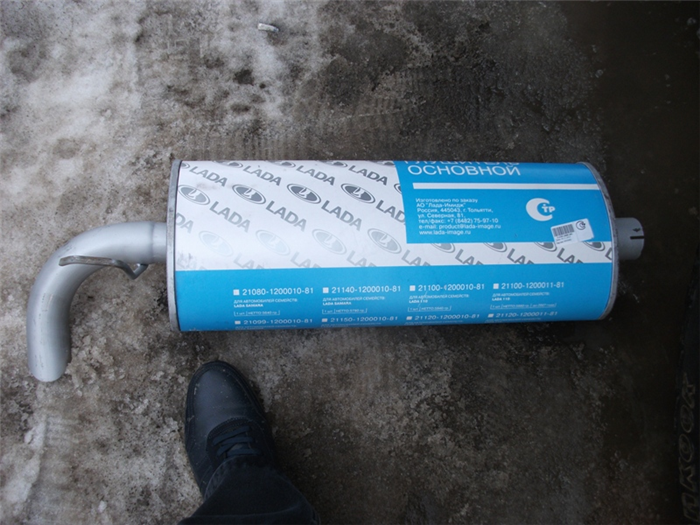

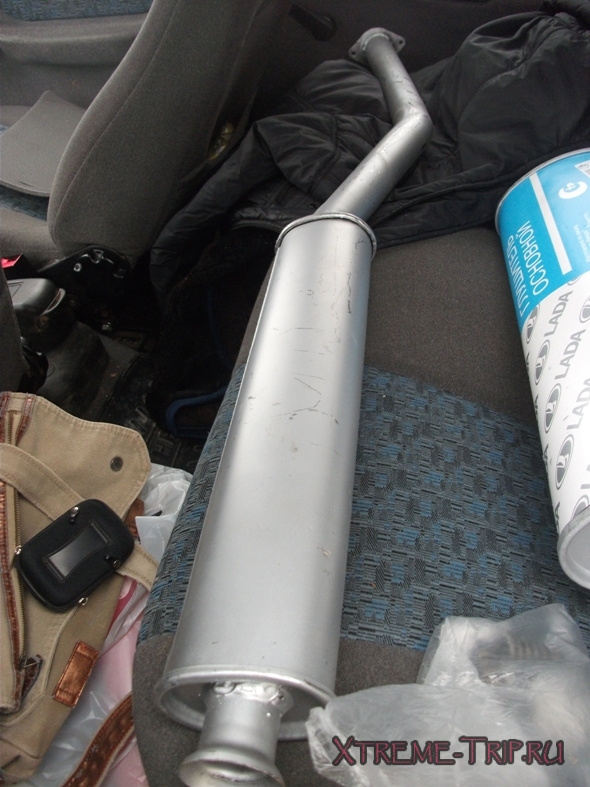

Глушитель — взял нового образца, который с короткой боковой трубой (старого образца — с длинной трубой, которая соединяется с резонатором). Ладно хоть с ним угадал )) Вот такой:

Помимо этих двух деталей надо было купить хомут с графитовой шайбой, а также комплект болтов с пружинками и прокладкой.

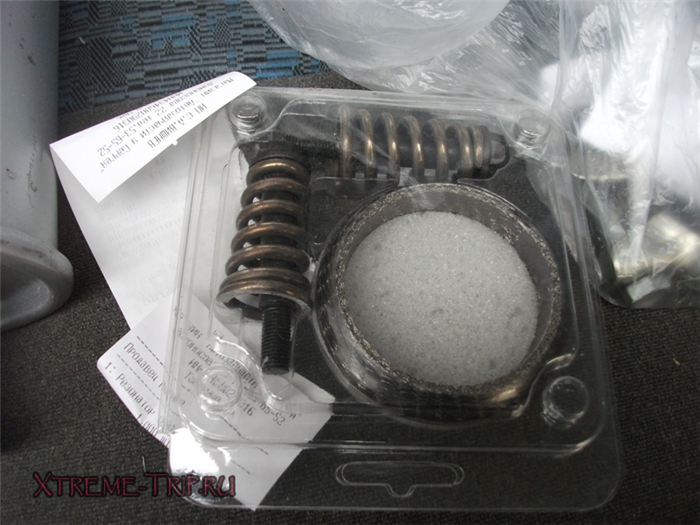

На фото — болты с пружинками и прокладка

Хомут мне продали от Приоры (вот же у нас продавцы, капец), ладно хоть у парней в сервисе нашелся б/ушный хомут от Нивы, они мне его и поставили. Правда при оборотах свыше 3500 слышны «подсекания», так что наверняка потом куплю новый и заменю. А пока не кручу движок свыше 3000 оборотов и все нормуль.

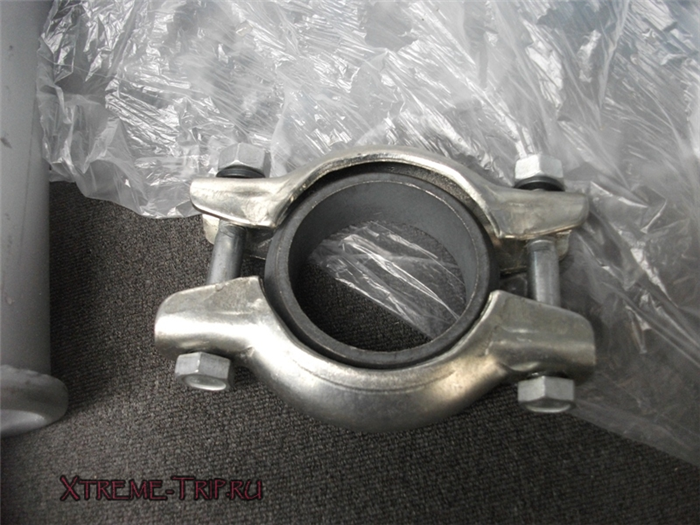

Хомут с графитовой шайбой — для соединения штанов и резонатора

Что будет, если ездить без глушителя?

Этот вопрос волновал меня ровно 1 день, пока я без него катался. Расскажу о своем опыте ))

Первое — газы! В машине явно чувствовался запах выхлопных газов, так что пришлось ездить с открытой форточкой, поскольку реально можно угореть.

Второе — звук! Приходилось не крутить движок свыше 2000 оборотов (а для Шеви Нивы это очень мало, ибо движок слабый), так и ездил — еле телился на разгоне. Зато хоть и без глушителя, но не было жуткого рева, вполне себе нормально. Увеличенной мощности не заметил вообще.

Не знаю, что будет, если долго ездить без глушителя, почитал на форумах, что нарушается компрессия, ибо глушак «сдерживает» давление газов. Кто-то говорит, что можно ездить и никаких проблем не будет. Парни в сервисе также сказали, что неделю-две никаких последствий не будет. Но судьбу испытывать я не решился, поэтому починил выхлопную систему на второй день.

Читать еще:  Без водительских прав штраф

Итого по деньгам ремонт вышел:

  • Глушитель — 800 рублей
  • Резонатор — 1050 рублей
  • Хомуты и болты с пружинками — 150 рублей
  • Ремонт — 400 рублей

Так что если у вас нет гаража или ямы, с такой поломкой можно смело загонять в сервис, стоимость работ копеечная и время много не отнимет (минут 40 заняло у парней). Подвеска у меня пока в порядке, но пошла трещина на лобовухе, так что вероятно, что в этом году придется менять еще и ветровое стекло. Если кто знает, как остановить трещину на лобовухе — скиньте рецептик в комментах ))

Выхлопная система Шевроле Нива, компоненты и устройство

Каждый современный автомобиль обязательно комплектуется системой для очищения отработавших газов. В процессе работы двигатель сжигает горючую смесь и за счет этой энергии автомобиль приводится в движение. Продукты горения не могут самостоятельно растворяться и необходимо их выводить наружу, для чего предусмотрена специальная система, которая состоит из большого количества элементов.

Компоненты

Выхлопная автомобиля Шевроле Нива сделана по аналогии с предыдущей моделью – ВАЗ 2121. Но в нее так же были добавлены некоторые узлы и компоненты, которые повысили эффективность и позволили снизить количество вредных выбросов. Основные узлы:

  • Приемная труба
  • Кататлизатор
  • Лямбда зонд
  • Резонатор
  • Глушитель
  • Крепления
  • Выводная труба

Попробуем более подробно рассмотреть каждый компонент и разобраться в их предназначении.

Приемная труба. Иногда еще называется колено. Изготавливается из прочных материалов, устойчивы к высоким температурам, поскольку на него проходится воздействие наиболее горячих газов и искр не до конца сгоревшего топлива. Имеет изогнутую форму, благодаря которой и получило свое название. Для соединения с двигателем используются шпильки и термостойкие прокладки. Основное предназначение – отвести газы от двигателя и направить их вниз под днище к другим компонентам.

Лямбда зонд. Устанавливается в месте соединения выпускных труб, вкручивается в систему. Это датчик, который измеряет содержимое кислорода в отработанных газов. На эти параметры влияет соотношение топливной и воздушной смеси, которые попадают в цилиндр.

Катализатор. Соединяется с приемной трубой. Это неразборная конструкция, выполненная в форме бочонка. Функция катализатора – преобразовывать выхлоп и очищать его от вредных веществ. Нейтрализатор, который находится внутри, состоит из последовательно расположенных элементов, задача которых максимально сократить количество выбросов частиц. Компонент рассчитан на 100-120 тысяч километров пробега, после чего он может забиться продуктами горения или его наполнитель начинает крошиться, приводя его в негодность. В результате мощность автомобиля значительно снижается, и он начинает глохнуть на холостых оборотах. Поэтому наиболее предпочтительной является выхлопная система Нива Шевроле без катализатора, процент загрязнения которой ненамного выше, но при этом надежность гораздо выше.

Резонатор. Он имеет форму, которая его делает похожим на дополнительный глушитель, но это не так. Продукты горения попадают в выхлопную систему после открытия выпускных клапанов, а значит это происходит неравномерно. Поэтому его задача –распределить выхлоп в системе, сгладить поток. Для этого используется система сеток, проходя через которые скорость движения воздуха снижается. Некоторые считают что он так же и уменьшает громкость системы, но это не так.

Глушитель. Именно этот компонент влияет на громкость выхлопа. Он является конечным элементом. Соединение с резонатором осуществляется при помощи термостойких колец и хомута. Глушитель может быть выполнен из нескольких материалов:

  • Аллюминий
  • Нержавеющая сталь или оцинковка
  • Черный металл.

Подвесы. Задача данных компонентов – осуществлять крепление системы к кузову и гасить вибрацию, чтобы шум не передавался на кузов и делал нахождение в салоне максимально комфортным.

Состав, принцип работы и особенности тюнинга выхлопной системы Нива Шевроле

Каждый автомобиль, в том числе и Шевроле Нива, имеют в конструкции систему выхлопа отработавших газов. Как известно, в двигателе происходит процесс сгорания горючей смеси, за счет чего и приводится в движение автомобиль. Сгоревшая смесь, в свою очередь, не может раствориться внутри мотора и поэтому выводится из него посредством системы, состоящей из основных элементов. Эти элементы служат не только для отвода газов, но и для… Впрочем, об этом, а также о том, как провести замену и тюнинг выхлопной системы автомобиля Шевроле Нива расскажет эта статья.

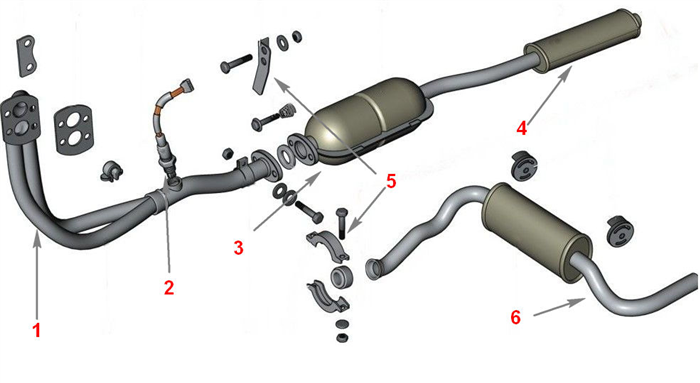

Из чего состоит система

Система вывода газов Нивы Шевроле сильно отличается от своего предшественника — ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:

  1. Приемная труба или колено;
  2. Лямбда-зонд;
  3. Резонатор;
  4. Глушитель;
  5. Подвесы;
  6. Выводная труба;
  7. Катализатор.

Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.

Приемная труба. Приемная выхлопная труба или колено служит для приема непосредственного выхлопа из двигателя автомобиля. Имеет изогнутую форму, отчего и название, и состоит из двух трубок, крепящихся к выпускному коллектору. После изгиба эти трубки вливаются в одну и соединяются со следующим элементом. Фиксируется приемная труба специальными шпильками и уплотняется место соединения с помощью термостойкой прокладки. Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну — имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.

Читать еще:  Сливная пробка акпп шевроле круз

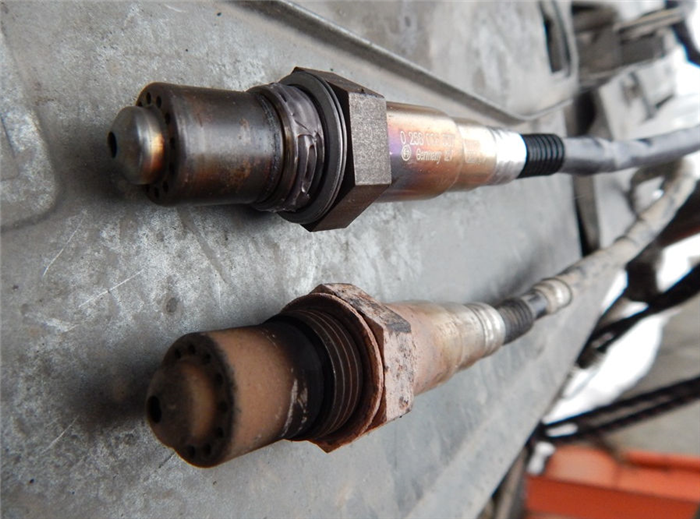

Лямбда-зонд. Датчик служит для определения состава кислорода в отработанных газах. Этот состав зависит от количества топлива и воздуха, подаваемые в цилиндры мотора. Датчик подает сигнал в виде электрического напряжения, принимаемого в блоке управления и передающего на приборную панель в форме, понятной для водителя.

Катализатор. Катализатор или нейтрализатор соединяется непосредственно с другим концом приемной трубы, и в месте стыка уплотняется термостойкой прокладкой. Служит она для непропускания выхлопа в месте соединения. Катализатор имеет форму бочонка, который является неразборным. Выполняет функцию преобразовательную, при поступлении выхлопа из мотора очищает его до наименьшего содержания вредных веществ и передает к следующему элементу. Внутри нейтрализатор состоит из разных очищающих веществ, расположенных последовательно. Каталитический преобразователь на автомобиле Нива Шевроле служит около 100 — 120 тыс. км пробега, после чего необходима его замена.

Резонатор. Называют его еще вспомогательным глушителем, так как напоминает вид основного глушителя, только маленького. Выполняет функцию обеспечения оптимального потока движения выхлопа по всей системе, то есть сглаживает это прохождение. Многие считают, что в резонаторе происходит первоочередное снижение громкости выхлопа, но на самом деле это не так. Внутри вспомогательного глушителя имеется набор сеточных трубок, через которые проходит выхлоп и сглаживает поток газов.

Глушитель. Он выполняет функцию — снижение громкости выхлопа. Является конечным элементом системы и соединяется с резонатором посредством стяжного хомута и термостойкого кольца. Изготавливаются глушители из таких материалов:

  • Алюминированная сталь;
  • Нержавейка;
  • Оцинковка с алюминием;
  • Черный металл.

Подвесы. Немаловажную роль в системе вывода выхлопных газов играют подвесы, выполняя антивибрационную функцию. Состоят подвесы из резинового слоя и отверстия, к которому крепится глушитель и резонатор. Вибрация, происходящая в системе, снижается до минимума за счет резиновой основы.

Выводная труба. Это труба, которая соединяется с глушителем и отводится к задней части автомобиля Нива Шевроле. Выполняет самую простую функцию — выведение остаточного выхлопа. Самый простой тюнинг автомобиля начинается именно с этой трубы.

Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Замена элементов системы выхлопа

Нередко каждый автомобилист встречается с проблемой прогорания глушителя, резонатора или других элементов на Ниве Шевроле, что влечет за собой неприятный звук из-под днища. Если произошло прогорание элементов, то лучше не пробовать наваривать стальные накладки, а сразу заменить деталь.

Замена глушителя

Автомобиль Нива Шевроле хоть и имеет достойный клиренс, но замена деталей выхлопа осуществляется из смотровой ямы, потому как необходимы сильные физические усилия для откручивания креплений. Глушитель на Шниве снимается в следующем порядке:

Используя два ключа на «13», необходимо отвинтить гайки соединения глушителя с резонатором и извлечь хомут.
Приспускается вспомогательный глушитель вниз и извлекается с места соединения уплотнительное графитовое кольцо.
Кронштейны глушителя извлекаются из подвесов с обеих сторон и снимается глушитель.
Если подвесы имеют видимые дефекты, то рекомендуется их также заменить. Устанавливается новый глушитель в обратной последовательности. Именно глушитель является частым элементом системы, который приходит в негодность.

Замена резонатора в паре с катализатором

Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов.
В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД-40. Далее, переходим к процессу снятия и замены:

Соединение с принимающей трубой отвинчивается двумя ключами на «17» и разъединяется.
Разъединяется соединение резонатора с глушителем, которое было описано выше.
Выводятся резиновые подвесы из кронштейнов и снимаются резонатор и нейтрализатор.
Обратная установка новых элементов осуществляется в порядке обратном снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой. После приварить новый резонатор и установить на посадочное место.

Особенности тюнинга выхлопной системы Нивы Шевроле

Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно. Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь.

Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя. А сопротивление — это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле. Плюс тюнинг делает автомобиль ярче, привлекательней и дороже.

Читать еще:  Отзывы о моторе 1 8 лада веста

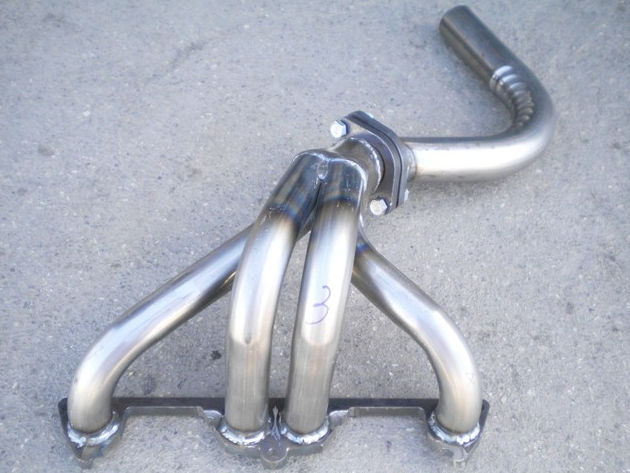

Установка «паука» для замены выпускного коллектора. Максимальная часть потерь приходится именно на выпускной коллектор, поэтому тюнинг элемента можно осуществить с помощью устройства «паук». Вид устройства представлен на фото ниже.


Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Для Шевроле Нивы отлично подходит «паук» с конфигурацией 4-2-1. Именно такая конфигурация позволяет достичь эффективность и быструю очистку цилиндров от выхлопных газов. Чем быстрее очищается цилиндр, тем скорее поступает новая топливная смесь.

Тюнинг по конфигурации 4-2-1 относится к любительской модернизации, что позволяет обеспечить прирост мощности и увеличения оборотов. Перед тем как осуществить монтаж такой установки, необходимо ее обмотать специальной термостойкой лентой, чтобы предотвратить быстрое остывание газов внутри «паука» и ускорить их передачу в следующее приемное звено. Также такая лента позволит исключить перегрев близко располагающихся к «пауку» деталей.

Важно не забыть об монтаже лямбда-зонда в «паук», для чего потребуется удлинение проводки к датчику. Тюнинг колена приведет к неисправной работе этого датчика, а причина будет в том, что плотность газов изменится и потребуется внесение корректировки в блок управления. С таким видом изменения лучше обратиться на специализированное СТО.

Модернизация резонатора и глушителя на Ниве Шевроле. Тюнинг системы выхлопа с помощью только одного паука будет способствовать улучшению на 10%. Поэтому необходимо поработать над глушителем и резонатором, они также имеются в продаже уже модернизированные. При покупке рекомендуется отдать предпочтение тому изготовителю, марки которого приобретен «паук». Изготовители заботятся о том, чтобы их элементы подходили друг к другу при соединении. Тюнинг этих основных элементов одной марки позволит увеличить эффективность более 10% и обусловит повышение мощности двигателя.

Модернизация выходной трубы. Тюнинг выхлопной трубы можно осуществлять любыми понравившимися наконечниками, выбор которых огромный и подходит для всех моделей авто. Способы крепления таких наконечников не имеют никакой сложности, необходимо только ослабить стяжной болт, надеть наконечник на трубу и зафиксировать до неподвижного состояния.

Подводя итог, стоит отметить важность модернизации выхлопной системы, что обусловит не только повышение мощности, но и производительность, проходимость и длительный срок службы элементов. Удачных нововведений для вашей Нивы Шевроле!

Особенности конструкции системы выпуска отработавших газов Chevrolet Niva

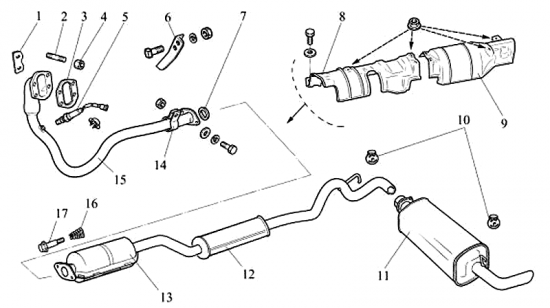

Система выпуска отработавших газов Евро-2.

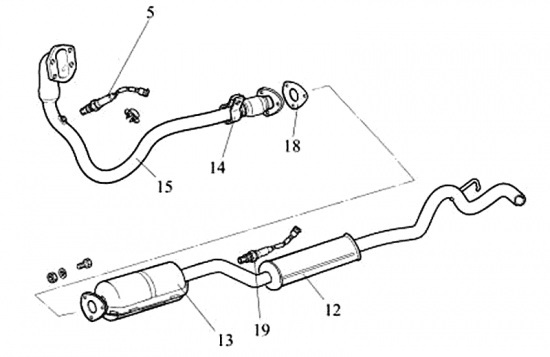

Система выпуска отработавших газов Евро-3.
Компоненты система выпуска отработавших газов:
1 – пластина;
2 – шпилька;
3 – прокладка;
4 – гайка;
5 – датчик концентрации кислорода управляющий;
6 – кронштейн;
7 – уплотнительное кольцо;
8 – передний экран защиты пола кузова;
9 – задний экран защиты пола кузова;
10 – подушка подвески глушителя;
11 – основной глушитель;
12 – дополнительный глушитель;
13 – нейтрализатор;
14 – хомут;
15 – приемная труба;
16 – коническая пружина;
17 – болт;
18 – прокладка;
19 – датчик концентрации кислорода диагностический.

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 15, нейтрализатор 13, дополнительный глушитель 12 и основной глушитель 11.

Имеется две конструкции приемной трубы и нейтрализатора с дополнительным глушителем в сборе для выполнения норм токсичности Евро-2 и Евро-3.

Приемная труба под нормы Евро-2 имеет встроенный управляющий датчик 5 концентрации кислорода и соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое уплотнительное кольцо 7 со сферической поверхностью.

Приемная труба под нормы Евро-3 в своей конструкции имеет управляющий датчик 5 концентрации кислорода и компенсатор колебаний, возникающих при работе двигателя и во время движения автомобиля, и соединяется с фланцем нейтрализатора с помощью трех болтов с гайками. Между фланцами приемной трубы и нейтрализатора установлена прокладка 18. В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопорные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач.

Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем 11 к полу кузова с помощью двух подушек 10. Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

Полезный совет:
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.

Предупреждение:
Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Выхлопные газы ядовиты, и отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!
