Вакуумный усилитель ваз 2107 устройство

Как заменить вакуумный усилитель Ваз 2107

Первый признак неисправности вакуумного усилителя тормозов – увеличение усилия нажатия на педаль тормоза. Тормозная система при этом сохраняет свои функции, но вождение становится намного менее комфортным. Эта деталь не подлежит ремонту и нуждается в полной замене. Чтобы не выбрасывать деньги напрасно, стоит предварительно удостовериться в причине неисправности.

Как проверить вакуумный усилитель тормозов ВАЗ 2107

Для проверки работоспособности используется медицинская или любая аналогичная герметичная груша. Порядок действий следующий:

  • Заглушить двигатель (если он работал).
  • Накачать тормозную систему, несколько раз сильно нажав на тормозную педаль.
  • Выжать педаль до упора (она остановится примерно посредине) и завести двигатель. Если педаль «просела» еще немного, то усилитель исправен. Если нет – нужно проверит герметичность соединений обратного клапана с резиновым шлангом усилителя и трубы подвода разряжения с усилителем.

Для проверки обратного клапана его необходимо снять с посадочного места, отсоединив от резинового шланга. Потом плотно вставить резиновую грушу в штуцер клапана и сжать грушу. Если клапан исправен, груша останется в сжатом состоянии (не станет набирать воздух). Расширение груши говорит о необходимости замены обратного клапана.

Похожим способом можно проверить герметичность остальных соединений системы вакуумного усилителя. Если они в порядке, придется заменить вакуумный усилитель тормозов ВАЗ 2107 на новый.

Меняем вакуумный усилитель ВАЗ 2107

Для замены усилителя потребуется отвертка, пассатижи, ключ на 7 и головка на 13.

Порядок действий по замене вакуумного усилителя следующий:

  • При помощи отвертки поддеть и снять пружинный фиксатор штифта, который соединяет толкатель с тормозной педалью
  • Вынуть штифт крепления усилителя.

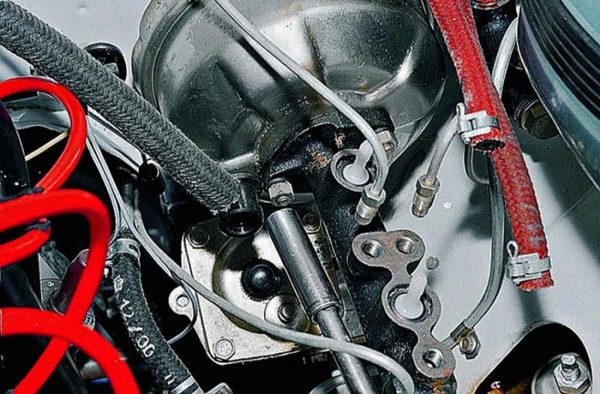

  • Открутить болты крепления и снять главный тормозной цилиндр, крепящийся к вакуумному усилителю (находится в подкапотном пространстве).
  • Используя головку на 13 мм, открутить гайки, крепящие вакуумный усилитель ВАЗ 2107.
  • Вынуть штуцер вакуумного шланга из усилителя, поддев его отверткой. Операцию надо проделывать осторожно, чтобы не повредить штуцер.
  • Демонтировать усилитель

Установка нового вакуумного усилителя проводится в обратном порядке. Перед монтажом необходимо выставить величину выступа головки штока относительно плоскости усилителя. Она должна составлять 1,05-1,25 мм. Это обеспечивает свободный ход тормозной педали в 3-5 мм.

Регулировка головки штока производится при помощи ключа на 7 мм, которым следует вращать головку, удерживая шток пассатижами.

Меняем вакуумный усилитель тормозов ВАЗ 2107

Одним из важнейших элементов в тормозной системе любого автомобиля выступает вакуумный усилитель. В конструкции ВАЗ 2107 также имеется это устройство, назначением которого является увеличение усилия при нажиме на педаль тормоза. Если при нажатии педали ощущается необходимость прикладывания большего чем обычно усилия, значит, необходима замена вакуумного усилителя тормозов на ВАЗ 2107.

Возможные неисправности механизма

Первый признак поломки вакуумного усилителя тормозной системы — это увеличение усилия при нажиме на педаль (при исправном устройстве нажатие педали тормоза мягкое и плавное). В таком случае тормозной механизм продолжает работать, однако вызывает неудобство управления автомобилем. Водителю нужно прилагать все больше усилий, чтобы своевременно снизить скорость. Рассматриваемая деталь не подлежит ремонту, поэтому в случае ее неисправности, понадобится замена. Если не заменить вакуумный усилитель на ВАЗ 2107, то такая эксплуатация автомобиля может закончиться аварией.

В конструкцию рассматриваемого устройства входят следующие детали:

  • стальной корпус или основание;
  • клапан;
  • полимерная мембрана;
  • резиновая мембрана.

Различают следующие виды неисправностей рассматриваемого механизма:

  1. Поломка внутри устройства. Обычно к внутренним поломкам относят повреждение диафрагмы, а также износ резинового основания. При таких неисправностях будет наблюдаться стравливание воздуха.
  2. Возникновение трещины в мембране, а также полное нарушение ее целостности.
  3. Выход из строя клапанного механизма.
  4. Повреждается шланг, за счет которого происходит соединение механизма с впускным коллектором двигателя. Обычно повреждение возникает в месте стыкования, зачастую по причине ослабевания затяжки хомута. Выявить такую поломку легко, так как при этом будут возникать признаки шипения.

Шипение проявляется не всегда, а только при нажатии на педаль, поэтому выявить неисправность системы не трудно. В один момент, если не устранить такую поломку, то тормозной шланг может повредиться, что станет причиной исчезновения тормозов.

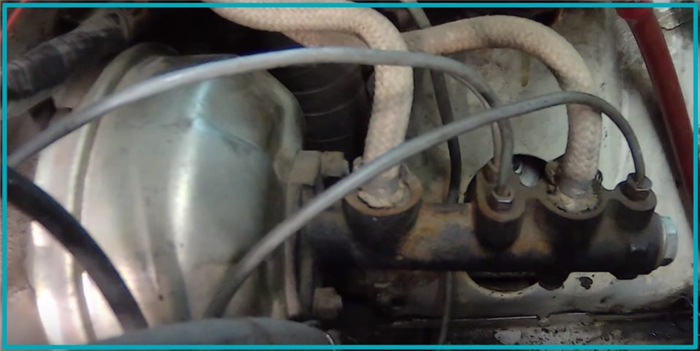

Главный тормозной цилиндр соединен с усилителем, поэтому при замене устройства, эти детали следует разъединить. Перед проведением замены вакуумника, понадобится убедиться, что усилитель действительно неисправен, и не может эксплуатироваться в дальнейшем.

Проверяем вакуумный усилитель тормозов ВАЗ 2107

Ремонт рассматриваемого агрегата невозможен в силу его конструкции. Усилитель тормозов вакуумный является неразборным механизмом, поэтому при его поломке, понадобится выполнить замену. На ВАЗ 2107 первоначально нужно убедиться в неработоспособности механизма, и только после этого приступать к замене.

Приступаем к простейшим способам проверки:

  1. Первый признак неисправности — это жесткость педали тормоза при нажиме, в то время как раньше она выжималась мягко.
  2. Второй признак неисправности — это нестабильная работа мотора при нажатии педали. Проверить можно на холостых оборотах — выжимается педаль, и прислушиваемся к изменениям работы мотора. Если изменения имеются, то ремонта не избежать.
  3. Отсоединяется шланг от штуцера впускного коллектора. Штуцер коллектора нужно заглушить, после чего запустить мотор. Если мотор работает исправно, то со 100-процентной уверенностью можно говорить о том, что усилитель вышел из строя.

Рассмотрим еще способы, как проверить исправность устройства, чтобы удостовериться наверняка. Принцип проверки предусматривает выполнение следующих манипуляций:

  1. Проверка работоспособности вакуумного усилителя проводится на неработающем двигателе.
  2. Сесть за руль и накачать педаль тормоза несколько раз (для выравнивания давления в устройстве), после чего выжать ее до упора. При этом педаль расположиться где-то посредине своего рабочего хода.
  3. Удерживать в выжатом состоянии педаль, и завести двигатель.
  4. Если после запуска мотора педаль просядет, то это говорит об исправности вакуумного усилителя на семерке. Если же она остается на месте, то это главный признак необходимости проверки системы на герметичность. Проводится проверка соединения обратного клапана с резиновым шлангом усилителя, а также подводящего шланга для разрежения.
Читать еще:  Как подключить экономайзер на ваз 2107

При исправном усилителе педаль опустится вниз при пуске мотора, и если это не происходит, тогда приступаем к проверочным манипуляциям герметичности штуцера. Для этого выполняется его демонтаж с места, где он установлен, предварительно разъединив шланг. Теперь понадобится воспользоваться резиновой грушей, которая вставляется в этот штуцер (он же является обратным клапаном). После вставки груши, нужно сжать ее. При исправности клапана, груша будет в сжатой форме, а если она не набирает воздух — расширяется, значит, требуется выполнить замену клапана.

Используя аналогичный способ с применением груши, проводится проверка состояния всех прочих соединений. Если все соединения исправны, то нужно произвести замену вакуумного усилителя на семерке.

Как заменить вакуумный усилитель

Проверьте ВУТ, и если проверка показывает, что он неисправен, тогда переходим к этапу замены вакуума. Для работ понадобится воспользоваться отверткой, пассатижами и гаечными ключами на 7 и 13. Алгоритм манипуляций по замене усилителя вакуумного на семерке следующий:

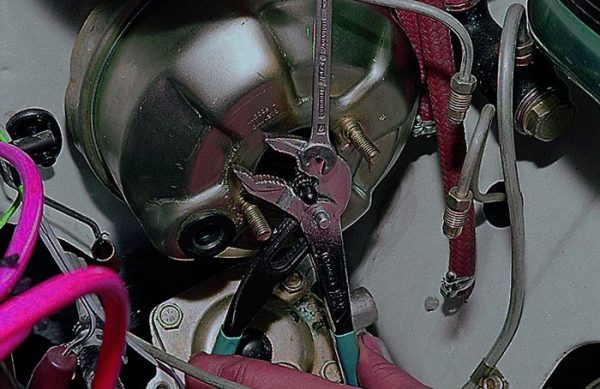

  1. Используя отвертку, нужно произвести демонтаж штифта фиксатора, соединяющего толкатель с тормозной педалью.
  2. Освободить закрепление усилителя путем демонтажа штифта.

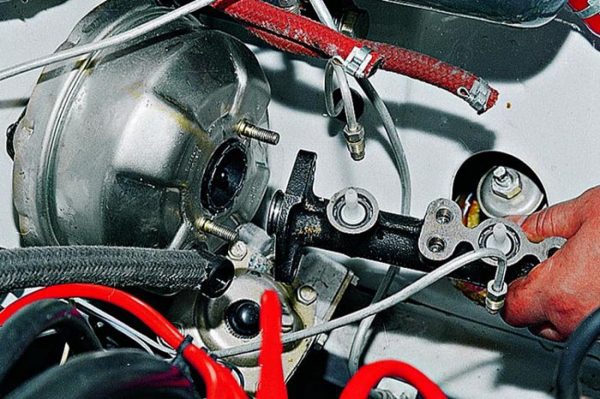

  3. Выкрутить болты, которыми крепится главный тормозной цилиндр к усилителю.
  4. Ключом на 13 выкрутить гайки, которыми крепится демонтируемое устройство.
  5. Отверткой вынуть обратный клапан из усилителя. Делать нужно это осторожно, чтобы исключить повреждение штуцера.
  6. Можно снимать устройство с автомобиля и устанавливать вместо него новый усилитель.

Принцип установки аналогичен процессу демонтажа, только проводится в обратной последовательности. Перед началом процесса установки нового устройства понадобится выставить длину выступа головки штока. Это расстояние равно 1,05-1,25 см. Необходимо оно для того, чтобы педаль тормоза имела свободный ход в пределах от 3 до 5 см.

В завершении следует отметить, что регулировка штока выполняется с использованием гаечного ключа на 7. Для этого вращается соответствующая головка, придерживая при этом пассатижами сам шток. Принцип замены не трудный, и проделав процедуру один раз, вы поймете, что данная процедура проводится легко и быстро, собственно, как и сам процесс проверки исправности.

Всё о вакуумном усилителе тормозов ВАЗ 2107 — устройство, принцип работы и замена своими руками

Вакуум-усилитель системы тормозов ВАЗ 2107 считается надёжным агрегатом, поскольку выходит из строя довольно редко. Первые неполадки элемента возникают спустя 150–200 тыс. км пробега. В случае обнаружения неисправности проблема решается двумя путями — полной заменой либо ремонтом узла. Изучив конструкцию и принцип работы усилителя, мастеровитый хозяин «семёрки» может реализовать оба варианта самостоятельно.

Назначение и расположение агрегата

Первые классические модели «Жигулей» (ВАЗ 2101–2102), выпускавшиеся без усилителей, отличались «тугой» педалью тормоза. Для резкой остановки машины автолюбителю приходилось прилагать значительное усилие. В 70-х годах прошлого столетия производитель начал оснащать автомобили вакуум-усилителями (сокращённо — ВУТ), значительно повышающими эффективность торможения и облегчающими работу водителя.

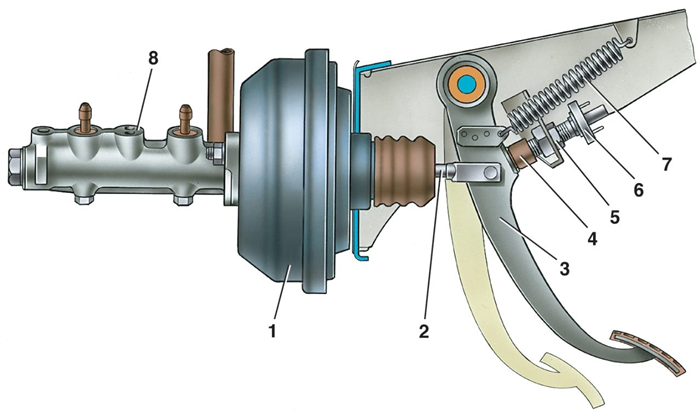

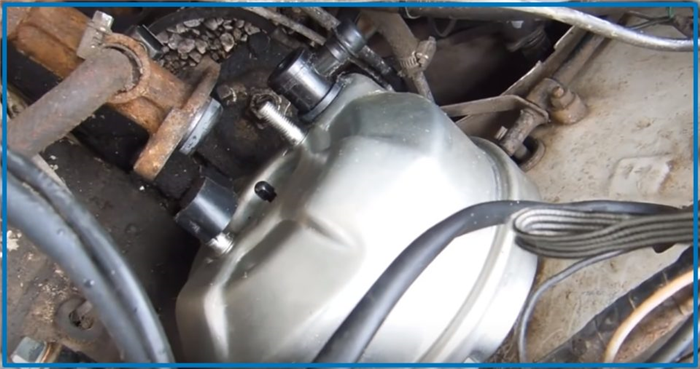

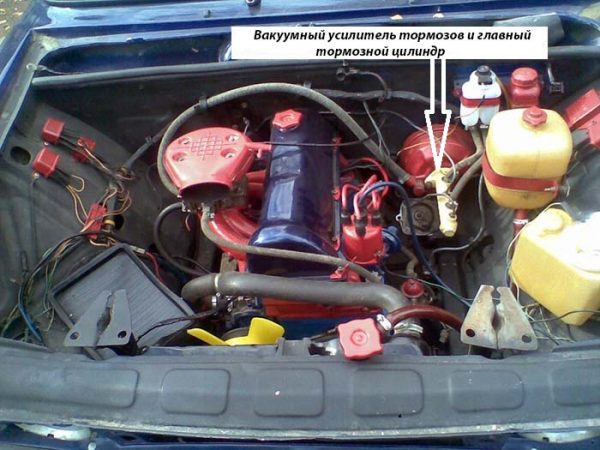

Агрегат в виде металлического «бочонка» установлен на переборке между моторным отсеком и салоном ВАЗ 2107, со стороны водительского места. Точки крепления ВУТ:

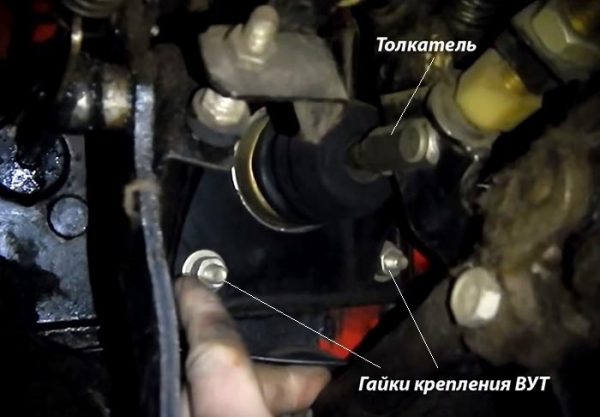

  • корпус прикручен к перегородке 4 гайками М8;

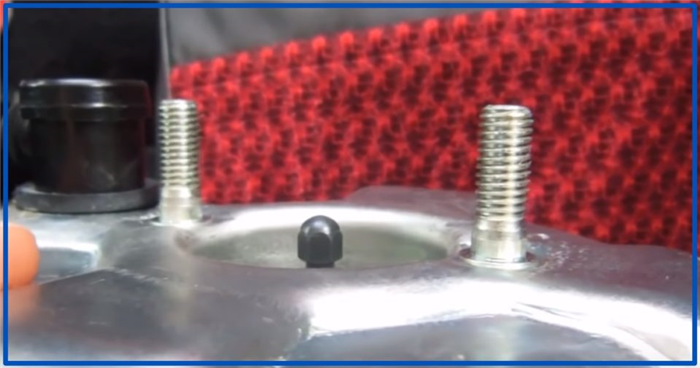

  • спереди к усилителю на 2 шпильках М8 крепится главный тормозной цилиндр;
  • нажимной толкатель элемента выходит внутрь салона и стыкуется с рычагом педали тормоза.

Задача усилителя — помогать водителю надавливать на шток главного тормозного цилиндра, используя силу вакуума. Последний создаётся с помощью разрежения, отбираемого у двигателя через специальный патрубок.

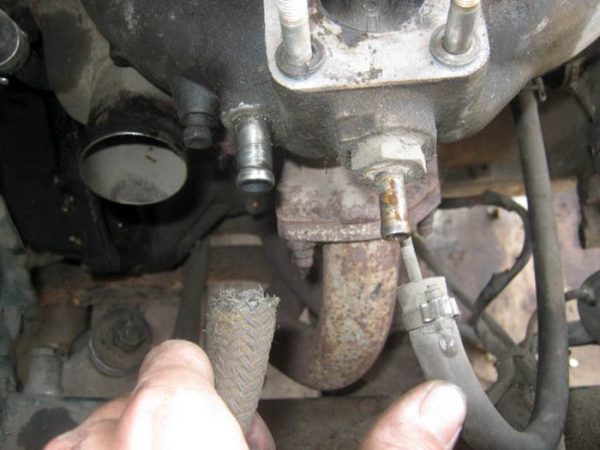

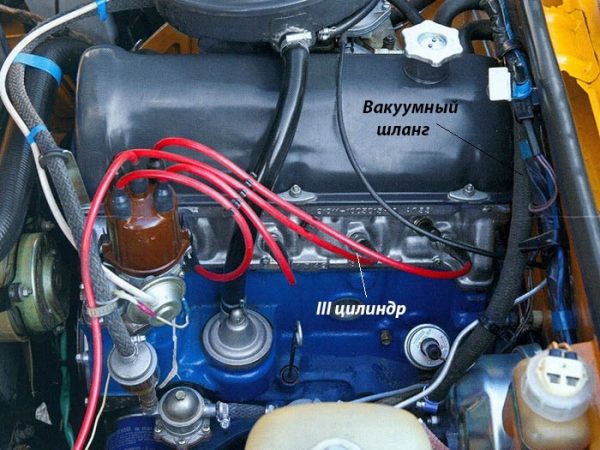

Шланг отбора вакуума присоединяется к впускному коллектору со стороны канала, ведущего к III цилиндру. Второй конец патрубка подключается к штуцеру обратного клапана, установленного снаружи корпуса ВУТ.

По сути, вакуумный усилитель выполняет за водителя физическую работу. Последнему достаточно слегка надавить на педаль, чтобы автомобиль начал замедляться.

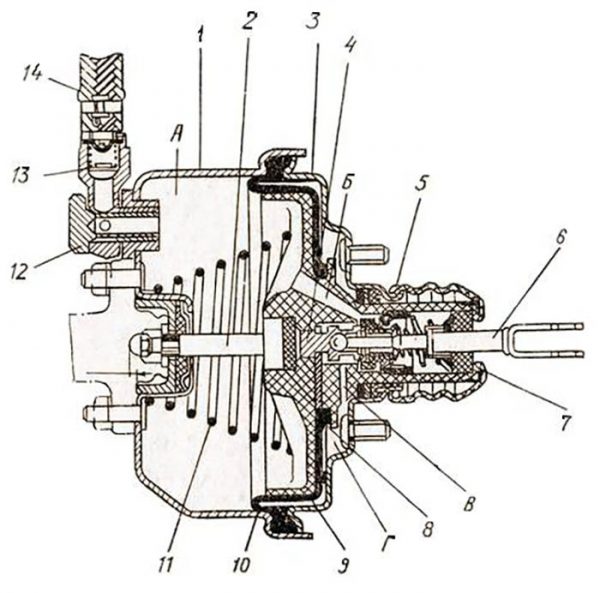

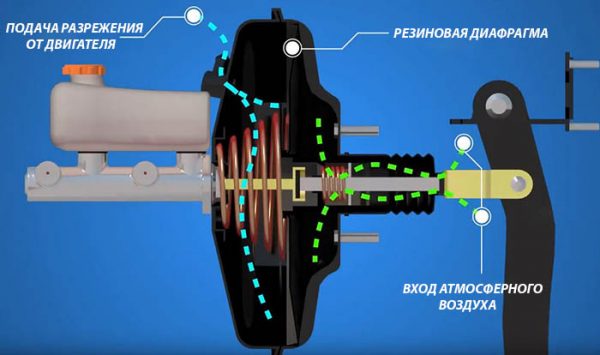

Устройство и принцип действия ВУТ

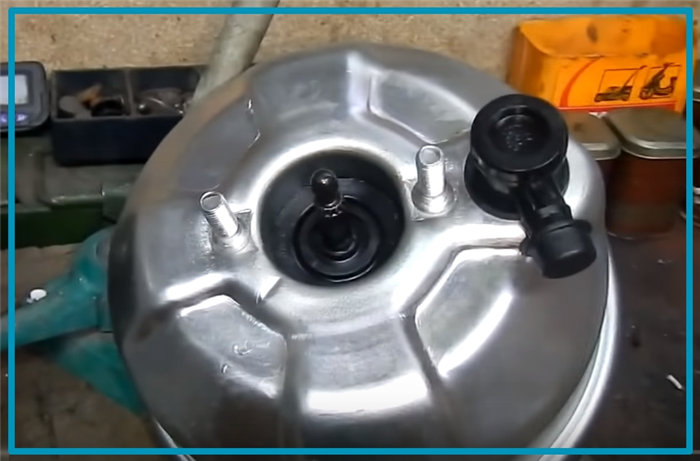

Вакуум-усилитель представляет собой металлический «бочонок», состоящий из следующих деталей (нумерация в списке совпадает с позициями на схеме):

  1. Корпус цилиндрической формы.
  2. Шток нажимной главного тормозного цилиндра.
  3. Крышка, соединяемая с корпусом путём точечной вальцовки.
  4. Поршень.
  5. Перепускной клапан.
  6. Толкатель педали тормоза.
  7. Фильтр воздушный.
  8. Буферная вставка.
  9. Внутренний пластмассовый корпус.
  10. Резиновая мембрана.
  11. Пружина для возврата внутреннего корпуса с мембраной.
  12. Присоединительный штуцер.
  13. Обратный клапан.
  14. Вакуумный патрубок.

Буквой «А» на схеме обозначена камера для подачи разрежения, литерами «Б» и «В» – внутренние каналы, «Г» – полость, сообщающаяся с атмосферой. Шток поз. 2 упирается в ответную деталь главного тормозного цилиндра (сокращённо — ГТЦ), толкатель поз. 6 прикреплён к педали.

Агрегат способен функционировать в 3 режимах:

  1. Мотор работает, но водитель не нажимает тормоз. Разрежение от коллектора подаётся сквозь каналы «Б» и «В» в обе камеры, клапан закрыт и не пропускает внутрь атмосферный воздух. Пружина удерживает диафрагму в исходном положении.
  2. Штатное торможение. Педаль нажата частично, клапан запускает воздух (через фильтр) в камеру «Г», отчего сила вакуума в полости «А» помогает давить на шток ГТЦ. Пластиковый корпус продвинется вперёд и упрётся в поршень, перемещение штока прекратится.
  3. Экстренное торможение. В данном случае воздействие вакуума на мембрану и корпус не ограничивается, шток главного цилиндра выжимается до упора.

После отпускания педали пружина отбрасывает корпус и мембрану в исходное положение, атмосферный клапан закрывается. Обратный клапан на входе патрубка служит защитой от внезапного нагнетания воздуха со стороны коллектора.

Прорыв газов во впускной коллектор и далее, в усилитель тормозов, случается на крайне изношенных двигателях. Причина — неплотное прилегание впускного клапана к седлу головки цилиндров. На такте сжатия поршень создаёт давление порядка 7—8 Атм и выталкивает часть газов обратно в коллектор. Если обратный клапан не сработает, они станут проникать в вакуумную камеру, снижая эффективность работы ВУТ.

Видео: как работает вакуум-усилитель тормозов

Неисправности усилителя тормозов

Поскольку замещение тормозного усилия производится с помощью вакуума, большинство неисправностей ВУТ связано с потерей герметичности:

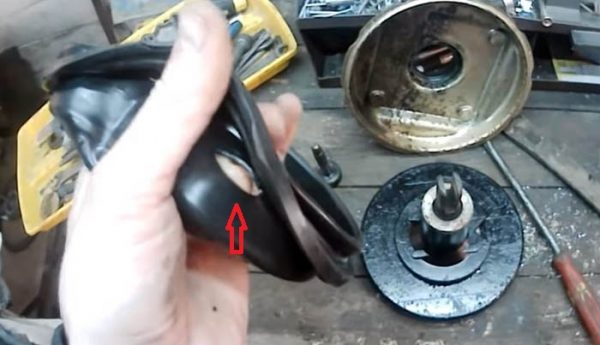

  • пробой резиновой диафрагмы вследствие критического износа;
  • всасывание воздуха по краю корпуса — на стыке между двумя крышками;
  • то же, сквозь сальник на штоке ГТЦ;
  • проблемы со шлангом отбора разрежения — трещины либо подсос в местах соединений.

Значительно реже встречается отказ внутреннего перепускного клапана, засорение воздушного фильтра и усадка пружины от естественного износа. В очень редких случаях пружина ломается на 2 части.

Однажды мой знакомец столкнулся с интересным эффектом – «семёрка» намертво затормаживалась после запуска двигателя. Неисправности предшествовал постоянный перегрев тормозных дисков и барабанов на всех колёсах. Оказалось, внутри вакуумного усилителя произошли сразу 2 поломки — вышел из строя клапан и сломалась возвратная пружина. При попытке завести мотор ВУТ автоматически срабатывал от вакуума, самопроизвольно выжимая шток основного цилиндра. Естественно, все тормозные колодки схватывали — сдвинуть авто с места было невозможно.

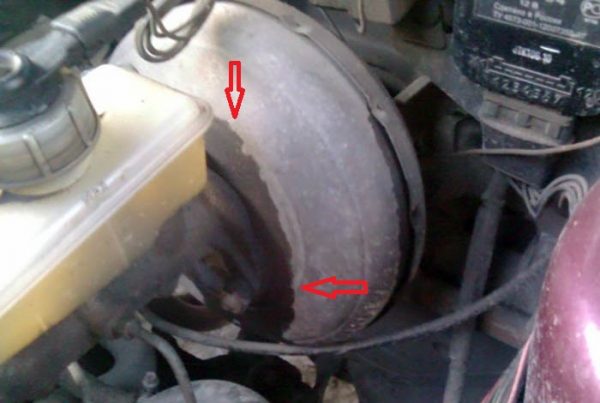

Иногда между фланцем ГТЦ и вакуум-усилителя наблюдается протечка тормозной жидкости. Но эта проблема не относится к поломкам ВУТ, потому что жидкость подтекает из главного цилиндра. Причина — износ и потеря герметичности уплотнительных колец (манжет) внутри ГТЦ.

Диагностика неполадок

Первый признак потери герметичности вакуумного усилителя — отнюдь не ухудшение тормозов, как описывают неисправность многие источники в интернете. Когда воздух только начинает просачиваться сквозь прохудившуюся мембрану, ВУТ продолжает исправно функционировать, поскольку мотор успевает поддерживать вакуум в передней камере. Первый симптом — изменения в работе самого двигателя:

  • из-за подсоса воздуха в третий цилиндр мотор начинает «троить» на холостом ходу;
  • обороты коленчатого вала «плавают», чем сильнее подсос, тем больше амплитуда колебаний;
  • работающий двигатель реагирует на педаль тормоза, при резком нажатии глохнет;
  • увеличивается расход бензина.

Если автолюбитель игнорирует первичные симптомы, ситуация усугубляется — педаль становится жёстче и требует большего физического усилия для замедления и остановки машины. Автомобиль можно эксплуатировать и дальше, поломка ВУТ не ведёт к полному отказу тормозов, но заметно осложняет езду, особенно с непривычки. Экстренное торможение станет проблемой.

Как убедиться в негерметичности вакуум-усилителя:

  1. Ослабьте хомут и снимите вакуумный патрубок со штуцера на коллекторе.
  2. Заглушите штуцер плотной самодельной пробкой.
  3. Заведите двигатель. Если обороты выровняются, проблема явно кроется в усилителе.

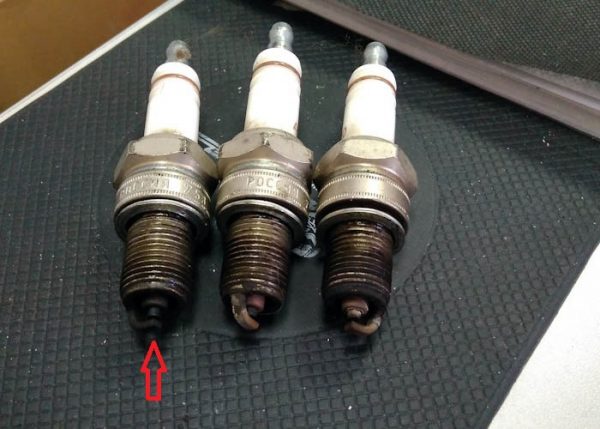

  4. Снимите провод высокого напряжения и выверните свечу зажигания III цилиндра. При отказе ВУТ электроды будут закопчены чёрной сажей.

По возможности я использую старый «дедовский» метод — попросту пережимаю шланг отбора вакуума пассатижами на работающем двигателе. Если третий цилиндр включается в работу и холостой ход восстанавливается, перехожу к проверке усилителя тормозов.

Аналогичным образом проблему можно временно устранить в пути. Отключите патрубок, заглушите штуцер и спокойно поезжайте в гараж либо СТО — силовой агрегат будет работать ровно, без перерасхода топлива. Но помните, педаль тормоза станет жёсткой и перестанет моментально реагировать на лёгкое нажатие.

Дополнительные способы диагностики:

  1. Нажмите 3—4 раза на тормоз и запустите двигатель, удерживая педаль. Если она не провалилась, наверняка вышел из строя клапан.
  2. При неработающем моторе отсоедините от штуцера шланг, извлеките обратный клапан и плотно вставьте в отверстие заранее сдавленную резиновую грушу. На герметичном усилителе она сохранит форму, на неисправном — заполнится воздухом.

С помощью груши можно точно определить место дефекта, но вакуумный усилитель придётся снять. Закачивая внутрь камеры воздух, обмыльте края стыков и сальник штока — пузыри укажут место повреждения.

Видео: как проверить вакуум-усилитель тормозов на «семёрке»

Инструкция по замене

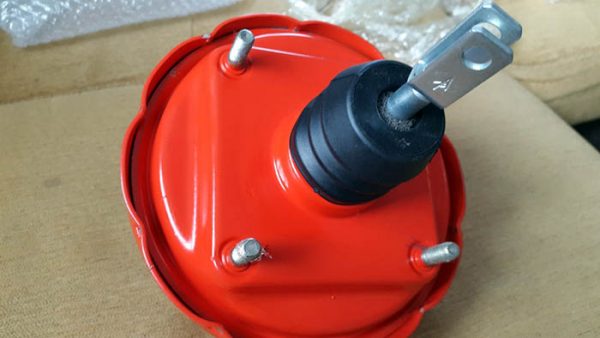

В подавляющем большинстве случаев владельцы «семёрок» меняют вакуум-усилитель в сборе, поскольку ремонт агрегата не всегда даёт положительный результат. Основная причина — трудности со сборкой, точнее, восстановлением герметичной заводской вальцовки корпуса.

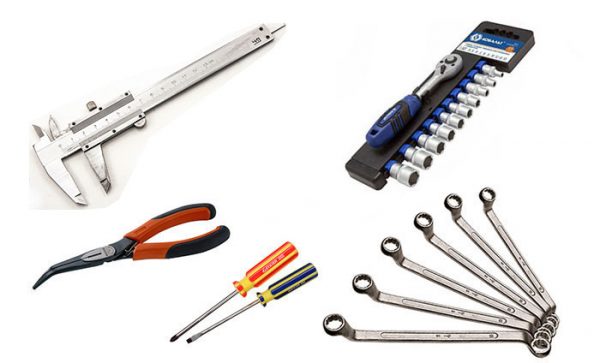

Для замены не требуются особые условия и специальные приспособления, работы производятся в гараже или на открытой площадке. Используемые инструменты:

  • набор головок с удлинителем и воротком на трещотке;
  • ключ накидной размером 13 мм;
  • ключ рожковый 7 мм и штангенциркуль с глубиномером для регулировки;
  • отвёртка плоская и «крестовая»;
  • пассатижи.

Вместе с усилителем тормозов стоит поменять вакуумный шланг и хомуты — старые детали могут стать причиной подсоса воздуха.

Замена ВУТ производится в таком порядке:

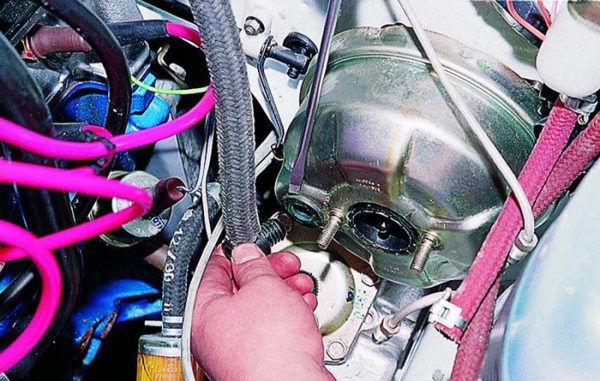

    Ослабьте хомут и отсоедините вакуум-шланг от штуцера обратного клапана.

Сборка выполняется аналогичным образом, только в обратном порядке. Перед установкой нового ВУТ обязательно следует отрегулировать длину выступающей части штока, дабы обеспечить педали тормоза небольшой свободный ход. Как производится регулировка:

  1. Вытащите пластиковый буферный вкладыш со стороны фланца ГТЦ, утопите шток до упора.

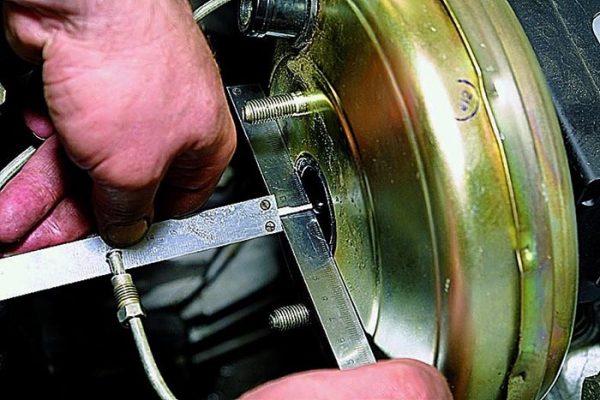

  2. Пользуясь глубиномером (или другим измерительным прибором), замерьте длину головки штока, выступающей над плоскостью корпуса. Допустимый диапазон — 1…1,5 мм.

Также перед установкой рекомендуется обработать резиновые элементы густой нейтральной смазкой — это продлит ресурс агрегата.

Видео: замена вакуумного усилителя ВАЗ 2107 своими руками

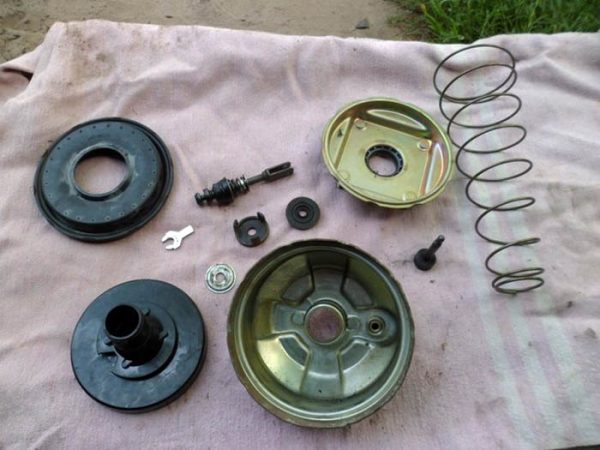

Ремонт агрегата — замена диафрагмы

Данная операция непопулярна в среде владельцев «Жигулей», обычно автолюбители предпочитают менять усилитель целиком. Причина — несоответствие результата затраченным усилиям, проще купить и поставить ВУТ в сборе. Если вы однозначно решили разбирать и ремонтировать вакуум-усилитель, подготовьте инструментарий и расходные материалы:

  • монтажная лопатка, мощная плоская отвёртка;
  • пассатижи;
  • молоток;
  • щётка с металлическим ворсом;
  • тиски слесарные большие;

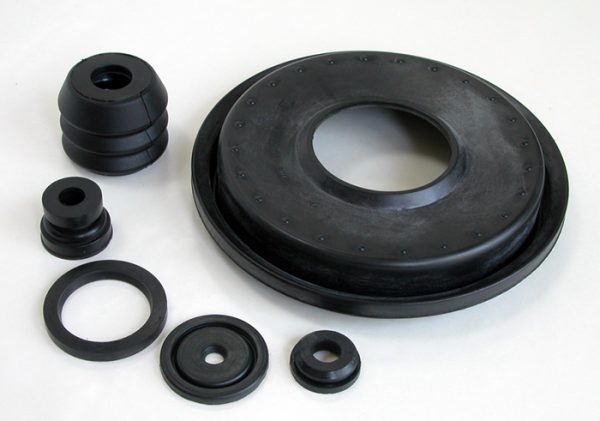

  • комплект ремонтный для вакуумных усилителей ВАЗ 2103—2107;
  • герметик силиконовый.

Лучше всего покупать ремкомплект от Балаковского завода резинотехнических изделий. Данное предприятие является прямым поставщиком деталей для «АвтоВАЗа» и производит качественные оригинальные запчасти.

Для выполнения ремонтных работ ВУТ необходимо снять с автомобиля, как описывается в инструкции выше. Разборка и замена деталей ведётся в таком порядке:

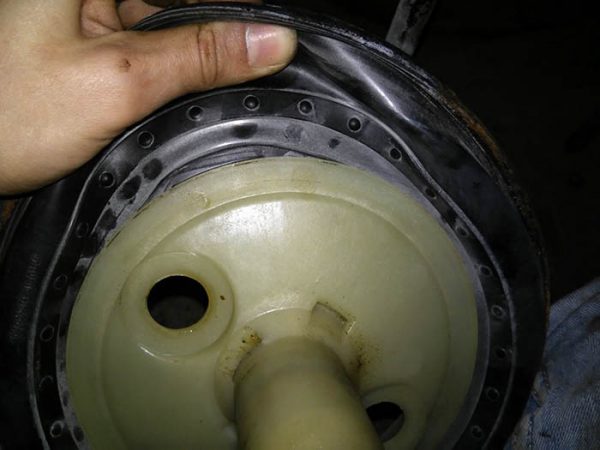

    Поставьте на корпусе метку маркером, развальцуйте соединения с крышкой, отгибая монтажной лопаткой края обечайки.

После сборки установите агрегат на автомобиль, заранее отрегулировав вылет штока (процедура описывается в предыдущем разделе). По окончании проверьте работоспособность усилителя на ходу.

Видео: как поменять диафрагму ВУТ на «классике»

Усилители тормозов вакуумного типа нечасто беспокоят хозяев «Жигулей» поломками. Известны случаи, когда заводской ВУТ исправно работал в течение всего срока эксплуатации автомобиля ВАЗ 2107. При внезапном отказе агрегата тоже паниковать не стоит — неисправность вакуум-усилителя не влияет на работу тормозной системы, только педаль становится жёсткой и неудобной для водителя.

Вакуумный усилитель ваз 2107 устройство

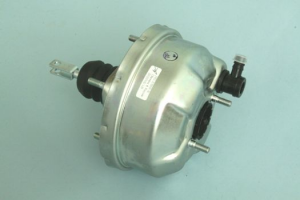

Вакуумный усилитель тормозов

Особенности устройства

Вакуумный усилитель крепится к пластине кронштейна педалей сцепления и тормоза на четырех шпильках с гайками, а главный цилиндр – к вакуумному усилителю на двух шпильках. Между корпусом и крышкой зажат наружный поясок резиновой диафрагмы, которая делит усилитель на вакуумную и атмосферную полости. Вакуумная полость через шланг с наконечником и клапаном соединяется с впускной трубой двигателя. Внутри усилителя расположен пластмассовый корпус клапана, хвостовик которого на выходе герметизируется уплотнителем. Для защиты хвостовика от загрязнения на отбортованную часть корпуса усилителя и на хвостовик корпуса клапана надевается гофрированный защитный колпачок со стальной обоймой. В корпусе клапана размещены буфер, поршень с толкателем, резиновый клапан, пружины с опорными чашками и воздушный фильтр. В выточку поршня заходит упорная пластина, другой конец которой упирается в поясок диафрагмы, что предотвращает ее выпадение Эта пластина фиксирует в корпусе поршень в сборе с толкателем и клапаном. В буфер упирается шток привода поршня главного цилиндра. На выходе из корпуса усилителя шток обжимается уплотнителем, который поджимается обоймой к гнезду корпуса, создавая необходимую герметичность корпуса усилителя. В торцевое отверстие штока ввернут регулировочный болт. Шаровая головка толкателя обжата в гнезде поршня.

Резиновый клапан собран на толкателе. Подвижная головка клапана, усиленная металлической шайбой, поджимается пружиной через чашку к заднему торцу поршня (при полном растормаживании). Для подвижной головки клапана в корпусе имеется седло. Неподвижный буртик клапана поджимается пружиной через чашку к внутренней стенке хвостовика корпуса клапана, создавая надежной уплотнение. Для очистки атмосферного воздуха в хвостовике корпуса клапана установлен поролоновый фильтр. Корпус клапана постоянно отжимается пружиной в сторону крышки.

В корпусе усилителя крепится через резиновый фланец пластмассовый наконечник шланга, в который вмонтирован клапан. Он предотвращает попадание горючей смеси в вакуумную полость усилителя. Когда система расторможена и педаль тормоза находится в исходном положении, толкатель вместе с корпусом клапана и штоком отжаты пружиной в крайнее заднее положение -между головкой клапана и седлом корпуса клапана образуется зазор, так как поршень отжимает клапан от седла, вакуумная полость через канал, зазор между седлом и клапаном и далее через канал сообщается с атмосферной полостью.

Снятие и установка

При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.

отсоедините толкатель вакуумного усилителя от педали;

отверните гайки крепления главного цилиндра к усилителю, снимите его со шпилек и отведите в сторону;

отсоедините от усилителя шланг;

отверните гайки, крепящие усилитель к кронштейну педалей сцепления и тормоза, и снимите усилитель.

Установку вакуумного усилителя проводите в обратном порядке.

Проверка роботоспособности вакуумного усилителя

Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса клапана.

Остановив педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна «уйти вперед».

Если педаль «не уходит вперед», проверьте крепление наконечника, состояние и крепление фланца, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости и эффективность работы усилителя.

В случае самопроизвольного торможения автомобиля проверьте при работающем двигателе вакуумный усилитель на герметичность сначала при отпущенной, а затем нажатой неподвижной педали тормоза. «Присасывание» защитного колпачка к хвостовику корпуса клапана и шипение подсасываемого воздуха указывает на недостаточную герметичность усилителя.

Даже при отсутствии «присасывания» защитного колпачка, проверьте состояние уплотнителя, для чего:

аккуратно снимите, затем сдвиньте с отбортовки отверстия на крышки защитный колпачок;

при работающем двигателе покачайте в поперечном направлении выступающий хвостовик корпуса клапана с усилием 29,4 — 39,2 Н (3 — 4 кгс); при этом не должно быть характерного шипения воздуха, проходящего внутрь усилителя через уплотнитель крышки.

При негерметичности вакуумного усилителя отсоедините толкатель от педали тормоза, снимите защитный колпачок и заложите 5 г смазки ЦИА-ТИМ-221 между уплотнителем и отбортовкой крышки и корпуса клапана, затем проверьте состояние воздушного фильтра, при необходимости замените его и установите на место защитный колпачок.

Если таким образом не удается, устранить подсос воздуха, то необходимо заменить вакуумный усилитель.
