Обрыв к линии нива шевроле

Содержание

Обрыв к линии нива шевроле

Найдено по запросу Обрыв провода к-линии 81 3е нива шевроле два видео файла. Лучшее видео инструкции и обзоры того как ремонтировать найдете только тут.Представленные видео публикуется с фото. Приятного просмотра.

Отзывы владельца: все в норме для уаза

Категория: Видео инструкции

Опубликовал админ: по просьбе Нацагдорж

Основное видео: обрыв провода к-линии 81 3е нива шевроле

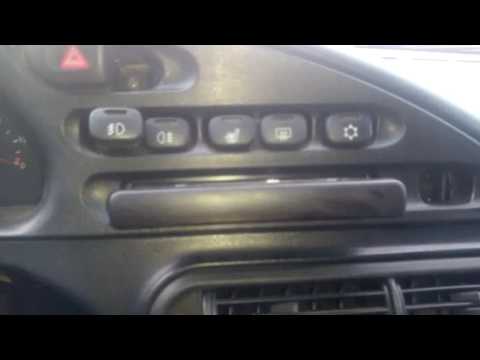

Еще видео: установка бортового компьютера шевроле нива

Сейчас читают про МАЗ

© Ремонт иномарок и наших автомобилей 2014 – 2019 Копирование материалов с веб ресурса без согласования с администрацией сайта строго запрещено.

Каждому современному автовладельцу известно о существовании бортового компьютера, который может не только указывать основные параметры режима работы (скорость, расход, температуру), но и распознавать ошибки, вызванные различными неисправностями. К сожалению, коды ошибок Шевроле Нива нельзя расшифровать без дополнительных таблиц, так как их слишком много. Рассмотрим различные способы диагностики.

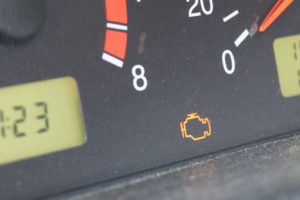

Первый сигнал о наличии неисправности мы получаем с помощью индикатора на панели «Check-Engene».

После включения зажигания происходит тестирование всех систем, и если ошибок не выявлено, то данный индикатор гаснет. В противном случае он остается гореть. В специализированных центрах быстро и не бесплатно выявят ошибку, но в Шевроле Нива есть встроенный бортовой компьютер, который может позволить самостоятельно разобраться с неисправностью.

Самодиагностика

Не вдаваясь в подробности работы всей электроники, отметим, что за функционированием всех систем автомобиля «следит» электронный блок управления (ЭБУ).

Информацию он получает от многочисленных датчиков. Как и любой компьютер, ЭБУ требует программного обеспечения, которое называется прошивкой. Эта прошивка способна анализировать показатели, полученные с датчиков, сопоставлять их с нормальными параметрами, выявлять ошибки и хранить эти ошибки в памяти.

Проведение самодиагностики

В автомобиле Шевроле Нива, как и в некоторых других автомобилях семейства ВАЗ, некоторые параметры могут выводиться на приборную панель VDO. Ее часто называют встроенным бортовым компьютером.

Запуск тестирования производится предварительным нажатием на кнопку сброса суточного пробега и одновременным поворотом ключа зажигания.

Все стрелки приборов приходят в движение, что говорит о начале процесса тестирования. Однократное нажатие на ту же кнопку приведет к тому, что на дисплее высветится версия прошивки, а повторное нажатие даст нам показание, которое называется код ошибки.

Коды панели нельзя путать с кодами ЭБУ, которые диагностируются внешними устройствами.

Работу бортового компьютера нельзя назвать безупречной, так как многие ошибки возникают в результате сбоя ПО. Приходится производить сброс ошибок удерживанием кнопки сброса суточного пробега в режиме тестирования. Данный способ диагностики не совсем удобен по той причине, что код ошибки может являться результатом суммы двух кодов одновременно (10=8+2).

Диагностика сканером

Информация по данному разделу достаточно объемная, так как существует множество разновидностей сканеров.

Основной принцип их действия заключается в том, что с ЭБУ передаются все данные, в том числе и ошибки, на специальный диагностический разъем, который в Шевроле Нива находится с водительской стороны под рулем.

Задача сканера прочитать и раскодировать эти сообщения.

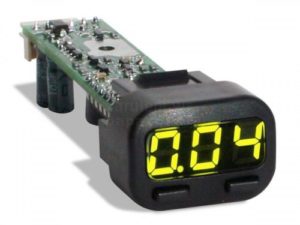

Отметим, что существуют дилерские сканеры, то есть, те, которые разработаны для данного автомобиля. Для Шевроле Нива это БК Штат.

Он вставляется в панель вместо блока сигнализаторов, а информационный шлейф подготовлен уже с завода.

Универсальные сканеры следует подключать к диагностическому разъему. Самыми популярными на сегодняшний день сканерами являются модели, позволяющие передавать информацию через Bluetooth.

Для этого на смартфон необходимо установить соответствующее приложение, например, OpenDiag и подключить его к сканеру.

Интерфейс программы позволяет не только читать параметры, но и управлять некоторыми из них. Также со смартфона можно произвести сброс всех ошибок. Существуют сканеры с собственным дисплеем. Вся информация об ошибках в виде кодов выводится на этот дисплей.

Коды ошибок Шевроле Нива

Ошибки, передающиеся через диагностический разъем, отображаются на внешнем устройстве в виде четырехзначного кода. Существуют специальные таблицы, позволяющие расшифровывать эти коды.

Компьютерная диагностика

Наиболее полная диагностика возможна при наличии компьютера или ноутбука. Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Он является переходником от порта К-line к пору USB или к порту COM. Также он выполняет роль дешифратора, что позволяет передавать сигналы от ЭБУ в ПК. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень много. Есть универсальные программы, а также программы, написанные для конкретного автомобиля. После соединения с компьютером потребуется включить зажигание и запустить программу. Соединение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Весь функционал можно поделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела являются информационными, то с помощью третьего раздела можно управлять системами автомобиля.

Чаще всего решение проблемы заключается действительно в обрыве провода К-линии. То есть провод просто немного отошел из колодки (колодки АПС иммобилизатора, либо колодки БК) и контакта уже нет.

Если все контакты Вы проверили, но бортовой компьютер так и не видит провод К-линии, тогда можно последовать поступить следующим образом:

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Читать еще:  Замена щеток генератора шевроле лачетти

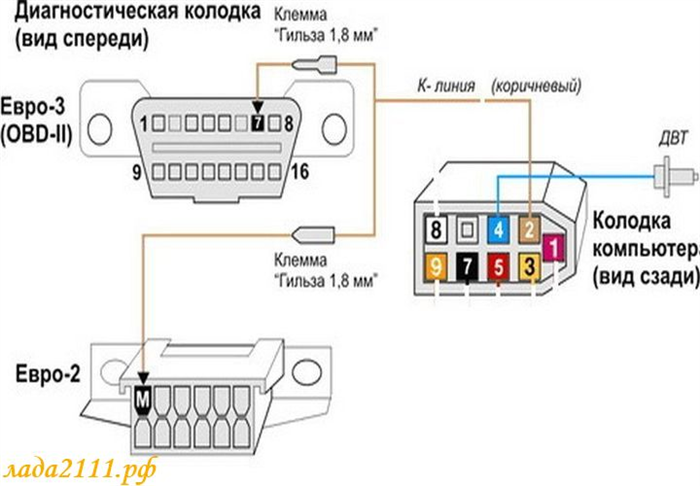

1) Проверить напряжение на К-линии. Выставляем на мультиметре режим для измерения постоянного напряжения, красный щуп подключаем к К-линии, а черный на «массу» к любой точке кузова. Показания на приборе должны быть 12+-2В. Использовать для проверки напряжения лампу нельзя, т.к. она имеет нагрузку.

2) Если на Вашем ВАЗ разъем с АПС отключен, тогда проверьте наличия перемычки в колодке АПС между 9 и 18 контактами.

3) Проблема может быть в иммобилизаторе (сигнал К-линии приходит, но после иммобилизатора пропадает). Проверьте наличие К-линии на 18 контакте колодки АПС. Этим же способом можно проверить, есть ли обрыв между колодкой АПС и колодкой БК.

4) Наводки или перебит провод. Попробуйте заменить провод от БК до диагностического разъёма на новый, более короткий.

Также проверить k-line можно в сервисе на компьютерной диагностике, либо подключив в машину заведомо рабочий бортовой компьютер (см. как подключить БК). А если k-line не работает и вместе с этим наблюдаются проблемы с запуском двигателя, тогда начните проверки дополнительных предохранителей ВАЗ.

Есть ли в Вашем автомобиле бортовой компьютер?

Коды ошибок Нива Шевроле: расшифровка и описание значений

Популярная модель российского производства сильно распространена на территории стран СНГ по причине оптимальной стоимости и повышенной проходимости, что критически важно в условиях отечественной эксплуатации. Автомобилисты покупают машины для поездок по бездорожью и небольшим городам, где качество дорог оставляет желать лучшего.

К минусам автомобиля относится слабая проводка – при увеличении нагрузки до расчетного предела, бортовые электронные системы нередко дают сбой, что становится причиной появления программных сбоев. Коды ошибок Шеви Нива появляются на дисплее приборки или обнаруживаются при помощи специального оборудования, но общим является то, что все они показывают на неисправность определенного узла.

Диагностика ошибок Шевроле Нива

Самым надежным способом выявить, что с машиной не так является диагностика электроприборов и оборудования. Процедура позволяет с точностью выявить поломки и быстро починить авто.

В автомобиле имеется два способа обнаружить проблему.

Самодиагностика ВАЗ 2123

Простейшая процедура предоставляет автомобилисту самостоятельно установить поврежденный участок и устранить поломку. Благодаря удачной прошивке бортового компьютера некоторые ошибки выводятся на штатный дисплей. При этом, самостоятельно ничего не происходит – потребуется выполнить несколько действий вручную:

  • заглушить двигатель и выключить зажигание;
  • найти на приборке клавишу сброса суточного пробега и нажать ее;
  • одновременно с этим провернуть ключ в личинке пуска;
  • если все сделано правильно, все индикаторы на приборке загорятся, а стрелки приборов сделают полный круг и вернутся на место;
  • при этом на встроенном дисплее отразится версия прошивки бортового компьютера;
  • следующее нажатие на клавишу выведет на экран ошибку сети.


При верных манипуляциях, на дисплее высветится один из указанных кодов, при этом каждый номер ошибки Нива Шевроле, будет отвечать за собственный участок магистрали:

  • 0 – ошибка 0 Нива Шевроле свидетельствует о том, что проблемы в бортовых цепях полностью отсутствуют, скорее всего, поломка носит чисто механический характер;
  • 1 – стандартная ошибка ЭБУ Нива Шевроле – процессор работает неправильно;
  • 2 – у Шевроле Нива ошибка 2 говорит об отсутствии питания на поплавке бензобака;
  • 4 – нарушение работы АКБ или генератора, в бортовых цепях обнаружено критическое превышение номинального напряжения свыше 16 вольт;
  • 8 – имеет противоположное значение, на Шевроле Нива ошибка 8 говорит о чрезмерном падении напряжения в проводке по причине глубокого разряда аккумуляторной батареи или неисправности генератора;
  • 12 – ошибка 12 Шевроле Нива сообщает о поломке контрольного индикатора;
  • 13 – нарушена передача сигнала от лямбда-зонда, требуется проверить устройство и магистральные линии питания;
  • 14 – на Нива Шевроле ошибка 14 говорит о критической температуре антифриза, системе требуется охлаждение, в противном случае возможно закипание силового агрегата;
  • 15 – мотор слишком холодный для возможности нормальной работы, обычно ошибка исчезает после хорошего прогрева или замены датчика;
  • 19 – сбой в работе ДПКВ, кодировка выдает неправильную частоту вращения узла;
  • 21/22 – положение дроссельной заслонки отличается от расчетных показателей в большую/меньшую сторону;
  • 23/25 – воздушная смесь на впускном коллекторе чрезмерно остужена или перегрета;
  • 24 – обрыв цепи спидометра, сопровождается отсутствием реакции стрелки прибора на манипуляции водителя;
  • 27/28 – неправильное отображение фактического количества выхлопа от расчетного значения;
  • 33/34 – ДМРВ, завышены или занижены показатели прибора, относительно фактического состояния системы;
  • 35 – неправильная работа мотора на холостых оборотах, требуется проверить правильность настроек смесеобразования;
  • 41 – датчик фазораспределения или ДПРВ обнаружен обрыв цепи или получаемые данные ошибочны;
  • 42 – обнаружены множественные пропуски зажигания, система отключила подачу топлива в поврежденные цилиндры;
  • 43 – сенсор канала детонации выдает ошибку;
  • 44/45 – слишком обогащенная/обедненная горючая смесь, требуется проверить топливные магистрали на предмет механических повреждений;
  • 49 – вакуумметр вышел из строя или перегружен;
  • 51 – ПЗУ отказал, либо имеется пробой силовых кабелей;
  • 52 – ОЗУ работает некорректно, повреждено, обесточено;
  • 53 – клапан продувки адсорбера неисправен;
  • 54 – контроллер октан-корректора обесточен или сломан;
  • 55 – расчтеная нагрузка на ДВС отличается от установленной;
  • 61 – контроллер количества кислорода в системе впуска передает неверные данные на ЭБУ.

При этом нужно с точностью понимать что, к примеру, когда на дисплее находится ошибка 10, Нива Шевроле говорит водителю о наличии нескольких проблем (стандартные, однозначные коды суммируются).

Также следует знать, что ошибки самодиагностики Нива Шевроле не отображают точного расположения поломки. Кодировки могут показать только участок проводки, где требуется искать причину неисправности. Также, указанные шифровки могут стать следствием программного сбоя после неудачной мойки или отключения аккумуляторной батареи. Для получения более точных данных пользователю необходимо подключить специальный диагностический сканер.

Диагностика при помощи стороннего оборудования

Более точно на Шеви Нива ошибки можно выявить при помощи подключения дополнительного оборудования. Методика более сложна в техническом плане, но позволяет с минимальной погрешностью установить причину поломки или сбоя. При этом последовательность действий следующая:

  • заглушить двигатель;
  • найти под приборной доской контактный разъем, фишка расположена снизу рулевой колонки;
  • подключить настроенный компьютер к выходу ЭБУ;
  • включить зажигание;
  • следовать инструкции программы.

Если все действия выполнены правильно, в окне рабочего стола высветится вся доступная информация и имеющиеся ошибки в виде зашифрованных кодов.

Также существуют специализированные сканеры, предназначенные конкретно для Chevrolet NIVA. Дилерские устройства подключаются на место штатного блока сигнализаторов через выведенный шлейф.

Отдельно следует выделить современные девайсы, предназначенные для присоединения смартфона к автомобилю, при этом считывание кодировок и управление режимами работы происходит непосредственно с дисплея гаджета.

При этом следует знать, что значат кодировки, высвечиваемые при диагностике. Код состоит из нескольких элементов.

  • Р – электроника мотора дала сбой;
  • С – имеются проблемы с шасси;
  • В – внутреннее пространство салона, обнаружена проблема;
  • U – имеются проблемы при установке сопряжения бортовых систем.

Следующим элементом выступает однозначная цифра:

  • 0 – ОВD 2;
  • 1-2 – стандартный код предприятия изготовителя;
  • 3 – резервная часть электрооборудования.

Следующая цифра определяет точный порядковый номер магистрали, в которой обнаружен дефект:

  • 0 – устройство выхлопной системы;
  • 1-2 – нарушение устройства подачи топлива или воздуха в двигатель;
  • 3 – зажигание работает некорректно;
  • 4 – дополнительный контроль оборудования;
  • 5 – контроль состояния холостого хода двигателя;
  • 7-8 – устройство трансмиссии и ходовой части.

Самые популярные ошибки Нива 21214 и методы их устранения.

Коды ошибок двигателя (Р0000)

Примечание! Ошибки бортового компьютера Шевроле Нива, найденные таким способом отображают наиболее точное положение дел в текущий момент времени.

  • 0102/103 – слишком низкий или высокий импульс от ДМРВ, возможно повреждение устройства или его проводки;
  • 0112-0113 – аналогичные показатели от устройства измерителя фактической температуры впускного коллектора;
  • 0116 – уровень сигнала ДТОЖ вышел за допустимые пределы, требуется срочная диагностика системы;
  • 0117/0118 – отвечает за вышеуказанный элемент и говорит о слишком низком/высоком уровне сигнала, также необходимо проверить сам датчик;
  • 0122/0213 – чрезмерно слабый или сильный импульс от ДПДЗ, может помочь прочистка механической части устройства или замена сенсора;
  • 0130-0132 – неправильная передача данных от ДК1, установленного до каталитического нейтрализатора, возможно следует заменить или почистить деталь;
  • 0133 – отвечает за вышеуказанный элемент и говорит о замедленном отклике устройства на команды водителя;
  • 0134/0135 – обрыв силовой магистрали/поломка нагревателя ДК1;
  • 0136 – КЗ с касанием на минусовой провод ДК2;
  • 0137/138 – критический просад/превышение допустимой нормы сигнала датчика кислорода, установленного после нейтрализатора выхлопных газов;
  • 0140/0141 – обрыв цепи проводки или поломка самого ДК2;
  • 0171/0172 – нарушение в работе устройства подачи топлива смесь чрезмерно бедная или богатая, необходимо проверить топливные магистрали на предмет повреждений, также следует продиагностировать бензонасос и его реле;
  • 0201-204 – повреждение проводки управления драйвера форсунки для каждого цилиндра мотора последовательно;
  • 0261/0264/0267/0270 – КЗ на кузов для проводки драйвера каждой форсунки последовательно;
  • 0262/0265/0268/0271 – аналогично, только с касанием на бортовую проводку автомобиля, для каждого цилиндра соответственно;
  • 0300 – электронный блок управления обнаружил множественные пропуски зажигания, подача бензина отключена;
  • 0301-0304 – аналогично наблюдаются пропуски зажигания для каждой рабочей камеры соответственно, контроллер отсек поступление топлива на поврежденный модуль;
  • 0327-0328 – датчик детонации работает некорректно, обнаружена подача слабого или слишком высокого сигнала;
  • 0335 – ДПКВ вышел из строя или повреждена его проводка, следует немедленно выполнить физическую диагностику датчика;
  • 0336 – этот же сенсор работает некорректно;
  • 0337/0338 – короткое замыкание на кузов/обрыв проводки ДПКВ;
  • 0340 – следовательно, ошибка р0340 Нива показывает, что присутствуют проблемы в цепи вышеуказанного сенсора;
  • 0342 – критическое снижение допустимого импульса от ДПКВ;
  • 0343 – ошибка 0343 Нива предупреждает, что фактический импульс от ДПКВ выше допустимого предела;
  • 0422 – обнаружена непроходимость каталитического нейтрализатора, требуется заменить устройство;
  • 0441 – фактическое значение расходометра отличается от расчетных показателей;
  • 0443 – клапан продувки адсорбера неисправен или имеются серьезные повреждения силовых кабелей;
  • 0480/481 – отказ или повреждение проводки реле вентилятора №1/2 системы охлаждения;
  • 0500 – сенсор спидометра показывает неверные данные;
  • 0503 – ДСА прерывается импульс или коротит проводка;
  • 0506/507 – регулятор ХХ силовой установки заблокирован, обнаружен малый или большой уровень оборотов;
  • 0560 – работоспособность бортовых систем ограничена по причине критического падения напряжения, обычно причиной является глубокий разряд аккумуляторной батареи;
  • 0562/563 – имеются скачки напряжения бортовой сети в большую или меньшую сторону от эталонного значения;
  • 0601 – ошибка записи или считывания информации для постоянного записывающего устройства;
  • 0603/604 – аналогично для оперативной памяти;
  • 0615 – на реле стартера нет питания, требуется проверить предохранительную вставку, проводку;
  • 0616/617 – КЗ на бортовую сеть либо на кузов автомобиля проводки реле стартера;
  • 1135 – перебой или некорректная работа управляющей проводки ДК1;
  • 1140 – ошибка ДМРВ измеренная величина отличается от расчетной;
  • 1141 – нарушение работы силовых магистралей ДК2;
  • 1386 – неверный сигнал от датчика длины канала детонации смеси;
  • 1410 – КЗ линий клапана продувки адсорбера с касанием на другие провода;
  • 1425 – аналогично, только с контактом на кузов авто;
  • 1426 – полный обрыв магистралей клапана продувки адсорбера – отсутствует импульс;
  • 1501/02 – присутствует короткое замыкание управляющих и силовых магистралей главного бензонасоса с касанием на штатную проводку или кузов соответственно;
  • 1509 – критическая перегрузка реле управления холостыми оборотами силовой установки;
  • 1513/514 – КЗ вышеуказанного модуля с контактом на провода или кузов машины;
  • 1541 – управление электробензонасосом утеряно, имеется разрыв кабелей;
  • 1570 – АПС не отвечает, возможно повреждены элементы управления, контрольные линии;
  • 1602 – ошибка 1602 Нива говорит о том, что в контроллере отсутствует питание;
  • 1606 – датчик неровной дороги барахлит;
  • 1616/617 – слишком слабый или сильный импульс от ДНД;
  • 1640 – ошибка записи или чтения системы EEPROM;
  • 1689 – ложные данные в памяти ошибок, требуется сбросить систему;
  • 2188 – ошибка 2188 Нива предупреждает пользователя о том, что в двигатель подается чрезмерно богатая топливная смесь на холостых оборотах (мотор захлебывается).
Читать еще:  Где собирается шевроле нива

Шевроле Нива сброс ошибок

Стандартная процедура обнуления контроллера происходит только после полного исправления всех поломок, в противном случае, назойливые шифровки появятся вновь. Процедура выполняется двумя доступными способами.

  1. Отключение аккумулятора от бортовой сети на 10-15 минут. Контроллер полностью перезагрузится и вернется на заводские настройки по умолчанию.
  2. В меню БК войти в сервис «ошибки», вдавить кнопку сброса суточного пробега и дождаться звукового сигнала от машины, при этом на дисплее должны появиться горизонтальные черточки.

Самые распространенные ошибки компьютера Нива Шевроле обнаруживаются в 90% случаев диагностики автомобиля. Также присутствует большое количество редких сбоев, не вошедших в список по причине их малой распространенности.

Коды ошибок Шевроле Нива. Проведение диагностики.

Каждому современному автовладельцу известно о существовании бортового компьютера, который может не только указывать основные параметры режима работы (скорость, расход, температуру), но и распознавать ошибки, вызванные различными неисправностями. К сожалению, коды ошибок Шевроле Нива нельзя расшифровать без дополнительных таблиц, так как их слишком много. Рассмотрим различные способы диагностики.

Первый сигнал о наличии неисправности мы получаем с помощью индикатора на панели «Check-Engene».

После включения зажигания происходит тестирование всех систем, и если ошибок не выявлено, то данный индикатор гаснет. В противном случае он остается гореть. В специализированных центрах быстро и не бесплатно выявят ошибку, но в Шевроле Нива есть встроенный бортовой компьютер, который может позволить самостоятельно разобраться с неисправностью.

Самодиагностика

Не вдаваясь в подробности работы всей электроники, отметим, что за функционированием всех систем автомобиля «следит» электронный блок управления (ЭБУ).

Информацию он получает от многочисленных датчиков. Как и любой компьютер, ЭБУ требует программного обеспечения, которое называется прошивкой. Эта прошивка способна анализировать показатели, полученные с датчиков, сопоставлять их с нормальными параметрами, выявлять ошибки и хранить эти ошибки в памяти.

Проведение самодиагностики

В автомобиле Шевроле Нива, как и в некоторых других автомобилях семейства ВАЗ, некоторые параметры могут выводиться на приборную панель VDO. Ее часто называют встроенным бортовым компьютером.

Запуск тестирования производится предварительным нажатием на кнопку сброса суточного пробега и одновременным поворотом ключа зажигания.

Все стрелки приборов приходят в движение, что говорит о начале процесса тестирования. Однократное нажатие на ту же кнопку приведет к тому, что на дисплее высветится версия прошивки, а повторное нажатие даст нам показание, которое называется код ошибки.

Коды панели нельзя путать с кодами ЭБУ, которые диагностируются внешними устройствами.

Работу бортового компьютера нельзя назвать безупречной, так как многие ошибки возникают в результате сбоя ПО. Приходится производить сброс ошибок удерживанием кнопки сброса суточного пробега в режиме тестирования. Данный способ диагностики не совсем удобен по той причине, что код ошибки может являться результатом суммы двух кодов одновременно (10=8+2).

Диагностика сканером

Информация по данному разделу достаточно объемная, так как существует множество разновидностей сканеров.

Основной принцип их действия заключается в том, что с ЭБУ передаются все данные, в том числе и ошибки, на специальный диагностический разъем, который в Шевроле Нива находится с водительской стороны под рулем.

Задача сканера прочитать и раскодировать эти сообщения.

Отметим, что существуют дилерские сканеры, то есть, те, которые разработаны для данного автомобиля. Для Шевроле Нива это БК Штат.

Он вставляется в панель вместо блока сигнализаторов, а информационный шлейф подготовлен уже с завода.

Универсальные сканеры следует подключать к диагностическому разъему. Самыми популярными на сегодняшний день сканерами являются модели, позволяющие передавать информацию через Bluetooth.

Для этого на смартфон необходимо установить соответствующее приложение, например, OpenDiag и подключить его к сканеру.

Интерфейс программы позволяет не только читать параметры, но и управлять некоторыми из них. Также со смартфона можно произвести сброс всех ошибок. Существуют сканеры с собственным дисплеем. Вся информация об ошибках в виде кодов выводится на этот дисплей.

Читать еще:  Шевроле нива троит двигатель на холостых

Коды ошибок Шевроле Нива

Ошибки, передающиеся через диагностический разъем, отображаются на внешнем устройстве в виде четырехзначного кода. Существуют специальные таблицы, позволяющие расшифровывать эти коды.

Компьютерная диагностика

Наиболее полная диагностика возможна при наличии компьютера или ноутбука. Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Он является переходником от порта К-line к пору USB или к порту COM. Также он выполняет роль дешифратора, что позволяет передавать сигналы от ЭБУ в ПК. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень много. Есть универсальные программы, а также программы, написанные для конкретного автомобиля. После соединения с компьютером потребуется включить зажигание и запустить программу. Соединение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Весь функционал можно поделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела являются информационными, то с помощью третьего раздела можно управлять системами автомобиля.

Конструкция АБС автомобиля Нива Шевроле

В вариантном исполнении на автомобиль устанавливается ABS тормозов

Антиблокировочная система тормозов является частью рабочей тормозной системы автомобиля и предназначена для автоматического регулирования степени проскальзывания колес в направлении их вращения во время торможения за счет изменения давления тормозной жидкости в рабочих тормозных цилиндрах с целью предотвращения потери управляемости и устойчивости автомобиля и повышения эффективности торможения.

АБС также выполняет функции распределения тормозных сил по осям автомобиля и распределения тормозных сил по бортам автомобиля при торможении в повороте.

АБС состоит из следующих основных узлов:

— двух датчиков скорости передних колес;

— двух датчиков скорости задних колес;

— двух роторов передних колес. Ротор переднего колеса входит в состав наружного шарнира;

— двух роторов задних колес. Ротор заднего колеса входит в состав полуоси;

Гидроагрегат конструктивно состоит из электронного блока управления и гидромодулятора, содержащего электромагнитные клапаны, возвратный насос и электродвигатель возвратного насоса.

Датчики скорости колес вырабатывают сигналы о скорости каждого колеса автомобиля, которые передаются в электронный блок управления гидроагрегата.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

Электронный блок управления производит логическую обработку сигналов о скорости колес и, в зависимости от их состояния (чрезмерное ускорение или замедление колеса), направляет управляющие команды к гидромодулятору.

Гидромодулятор по полученным командам, включая или отключая электромагнитные клапаны, снижает, повышает или удерживает постоянным давление тормозной жидкости в колесных тормозных цилиндрах, обеспечивая тем самым оптимальное регулирование тормозных сил. При снижении давления излишняя тормозная жидкость перекачивается возвратным насосом в главный тормозной цилиндр.

Принципиальная схема АБС приведена на рисунке

Назначение контактов разъема гидроагрегата:

1 — Клемма «+» АКБ. Напряжение питания ЭВН гидроагрегата.

3 — Выход на лампу диагностики электронного распределения тормозных сил.

4 — Входной сигнал переднего правого ДСК.

6 — Выход/вход К-линия.

8 — Входной сигнал переднего левого ДСК.

13 — «Масса». Общий провод питания ЭВН гидроагрегата.

16 — Напряжение питания переднего правого ДСК.

17 — Напряжение питания заднего правого ДСК.

18 — Входной сигнал заднего левого ДСК.

19 — Напряжение питания переднего левого ДСК.

25 — Клемма «+» АКБ. Напряжение питания ЭМК гидроагрегата.

27 — Выход на лампу диагностики антиблокировочной системы тормозов.

28 — Клеммы «15» выключателя зажигания. Напряжение питания ЭБУ ГА.

29 — Входной сигнал заднего правого ДСК.

30 — Вход от выключателя сигнала торможения.

31 — Напряжение питания заднего левого ДСК.

38 — «Масса». Общий провод питания ЭМК и ЭБУ гидроагрегата.

Диагностика АБС

Контрольная лампа антиблокировочной системы тормозов (АБС) загорается на короткое время желтым светом при включении зажигания.

Это свидетельствует о выполнении самотестирования и работоспособности лампы индикации.

— лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.

Загорание лампы АБС, за исключением самотестирования при включении зажигания, свидетельствует о неработоспособности АБС. При этом работа гидравлического привода тормозов не нарушается, но тормоза в автомобиле будут работать так, как если бы АБС в автомобиле не было.

Контрольная лампа электронного распределения тормозных сил загорается на короткое время красным светом при включении зажигания одновременно с лампой АБС. Это свидетельствует о выполнении самотестирования системы и работоспособности лампы индикации.

— лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.

Загорание лампы электронного распределения тормозных сил всегда происходит одновременно с контрольной лампой АБС.

Одновременное загорание лампы АБС и лампы электронного распределения тормозных сил, за исключением самотестирования при включении зажигания, свидетельствует об отказе всех функций АБС.

Для просмотра кодов неисправностей и параметров АБС используется диагностический прибор ДСТ-2, 10,12 с соответствующей прошивкой.

Перечень кодов неисправностей АБС, отображаемых диагностическим прибором:

Код — Описание кода

С0035 — Неисправность датчика скорости переднего левого колеса

С0040 — Неисправность датчика скорости переднего правого колеса

С0045 — Неисправность датчика скорости заднего левого колеса

С0050 — Неисправность датчика скорости заднего правого колеса

С0060 — Неисправность цепи впускного клапана переднего левого колеса

С0065 — Неисправность цепи выпускного клапана переднего левого колеса

С0070 — Неисправность цепи впускного клапана переднего правого колеса

С0075 — Неисправность цепи выпускного клапана переднего правого колеса

С0080 — Неисправность цепи впускного клапана заднего левого колеса

С0085 — Неисправность цепи выпускного клапана заднего левого колеса

С0090 — Неисправность цепи впускного клапана заднего правого колеса

С0095 — Неисправность цепи выпускного клапана заднего правого колеса

С0110 — Неисправность цепи мотора помпы гидромодуля

С0121 — Неисправность цепи реле клапанов

С0161 — Неисправность цепи переключателя тормозов

С0245 — Ошибка частоты датчика скорости колеса

С0550 — Неисправность ЭБУ

С0800 — Неисправность цепи питания устройства

С0640 — Некорректно запрограммирована информация в EEPROM или дефектна ячейка EEPROM

При обнаружении кодов неисправностей С0035, С0040, С0045 и С0050 проверьте электрические цепи к соответствующему ДСК на обрыв и замыкание, проверьте напряжение питания соответствующего ДСК (U пит ДСК ≥ 0,8 U пит ЭБУ).

При обнаружении кода неисправности С0110 проверьте напряжение питания на контакте 1 колодки жгута к гидроагрегату.

При обнаружении кода неисправности С0121 проверьте напряжение питания на контакте 25 колодки жгута к гидроагрегату.

При обнаружении кода неисправности С0161 проверьте электрическую цепь к выключателю сигнала торможения на обрыв и замыкание.

На контакте 30 колодки жгута к гидроагрегату должно быть:

входное напряжение низкого уровня не более 0,3 U пит;

входное напряжение высокого уровня не менее 0,8 U пит.

При обнаружении кода неисправности С0245 проверьте надежность крепления ДСК и зазоры между ДСК и ротором.

Зазор между датчиком скорости переднего колеса и зубцами ротора переднего колеса должен быть 0,72-1,33 мм.

Зазор между датчиком скорости заднего колеса и зубцами ротора заднего колеса должен быть 0,13-1,12 мм.

При обнаружении кода неисправности С0800 проверьте напряжение питания на контакте 28 колодки жгута к гидроагрегату. Оно должно быть в пределах (10-16) В.

При обнаружении кодов неисправностей С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550, замените гидроагрегат.

Неисправность, соответствующая коду С0640, не является критической. В случае ее возникновения допускается дальнейшая эксплуатация автомобиля.

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
