Настройки бортового компьютера лада гранта

Содержание

Бортовой компьютер ШТАТ х1-g для Лада Гранта

Бортовой компьютер – устройство, которое все чаще можно встретить не только в зарубежных, но и в отечественных автомобилей. Не является исключением и Лада Гранта в комплектациях «Норма» и «Люкс» (владельцы авто в комплектации «Стандарт», могут купить его дополнительно, хотя и цена достаточно высокая). Он дарит пользователю множество удобств, которые делают управление и контроль за показателями автомобиля гораздо комфортнее. Сегодня поговорим о том, что представляет собой бортовой компьютер, что комплектуется Лада Гранта, и разберем ошибки, с которыми может столкнуться пользователь.

Какое устройство используется на ВАЗ 2190

На Лада Гранта установлен штатный бортовой компьютер, получивший название «Штат Х1 М», работающий благодаря системе Е-Газ. Основным элементом устройства является маршрутный компьютер, имеющий выход на дисплей. На нем отображаются такие показатели, как:

  1. Количество топлива.
  2. Количество пробега, которое автомобиль сможет пройти на остатке топлива.
  3. Время поездки.
  4. Пройденное расстояние.
  5. Счетчик расхода топлива.

Благодаря этому вы будете точно знать, как долго вы едете, и насколько критично опустел ваш бак.

Бортовой компьютер, который установлен в автомобиле Лада Гранта, комплектуется диагностическим тестером, где содержатся диагностические коды системы. Кроме того, благодаря ему вы сможете получить информацию о температуре двигателя и откорректировать его параметры. Также в нем содержатся данные о положении заслонки, напряжении в электросети машины, а также тахометр и спидометр.

Под капотом Лада Гранта, которая укомплектована данным устройством, находятся датчики. При каких-либо нарушениях, вся информация будет выведена на бортовой компьютер, который и предупредит вас о них. В частности, вы можете получить предупреждения:

  • о перегреве;
  • о неполадках в электрической цепи;
  • о превышении скорости.

Кроме того, устройство оборудовано супервизором, который всегда готов напомнить водителю о том, что у него не выключены габариты или сигналы поворота. Кроме того, он сразу же подаст сигнал в случае, если автомобиль начнет самостоятельное движение вперед или назад.

Основные ошибки устройства

Настройка такого бортового компьютера не является чем-то крайне сложным, к нему всегда прилагается подробная инструкция. Если какие-то моменты вам непонятны – вы всегда можете найти видео данного процесса. Вместе с тем устройство также может огорчить вас и ошибкой, при том, что время искать инструкцию есть далеко не всегда. Далее приведем пример нескольких распространенных ошибок устройства, с которыми вы можете столкнуться пути:

  • Р0030, 0031, 0032. Ошибки датчика кислорода до нагревателя. В данном случае бортовой компьютер проверяет обрыв цепи, а также возможное короткое замыкание цепи в землю или в бортовую сеть соответственно;
  • Р0036, 0037, 0038. В данном случае вам будет сигнализировать датчик, расположенный за нагревателем. Описание ошибок аналогично предыдущим;
  • Р0112,0113. Сигнал датчика температуры впускного воздуха. В данном случае речь идет о слишком низком или высоком сигнале соответственно;
  • Р0116, 0117, 0118. Оповещение от датчика температуры охлаждающей жидкости. Код сигнализирует либо о выходе сигнала из диапазона, а также о слишком низких или высоких показателях;
  • Р0122, 0123. В данном случае вам сигнализирует датчик №1 дроссельной заслонки, оповещая о слишком высоком или низком уровне сигнала.

Эти и другие ошибки обязательно указываются в инструкции, поэтому старайтесь всегда иметь ее при себе, если не знаете их наизусть (что весьма маловероятно из-за их большого количества). Имея руководство под рукой, вы всегда сможете определить, какой код ошибки что обозначает. Благодаря им вы всегда сможете быстро определить ту или иную неисправность в своем автомобиле, быстро устранить ее и продолжить свой путь с минимальной задержкой.

Бортовой компьютер для Лада Гранта: установка и настройка

В наше время весьма сложно найти современный автомобиль, не имеющий в своём арсенале многофункциональный бортовой компьютер. На таких машинах, как Лада Гранта имеется свой штатный компьютер, но его работоспособность настолько мала, что владельцы автомобилей меняют его почти сразу после приобретения авто. Осталось теперь только выяснить какое из устройств идеально и эстетично впишется в набор оригинальных новшеств, устанавливаемых на авто.

В зависимости от места расположения устройства в салоне их можно разделить на несколько видов. Итак, бортовой компьютер можно установить:

  • На место отсутствующей кнопки на панели приборов, убрав заглушку;
  • В нише под панелью приборов;
  • Непосредственно над приборной панелью;
  • Заменить заводскую панель приборов;
  • Закрепить на лобовом стекле.
Читать еще:  Как запрограммировать ключ лада калина

Бортовой компьютер ШТАТ X1

В основном все бортовые компьютеры, подходящие для Лада Гранта имеют в своём списке достаточно широкий выбор опций, удовлетворяющих запросы даже самых предвзятых водителей. Исключение может составлять только БК ШТАТ Х1, не имеющий в себе такого диапазона функциональности, но обладающего всем основными характеристиками присущими бортовому компьютеру. Кроме того, цена его не так уж и высока по сравнению с более продвинутыми моделями.

Самыми дорогими гаджетами такого плана считаются многофункциональные приборные панели, включающие в себя не только бортовой маршрутизатор, но и стилизованную комбинацию приборов.

По отзывам владельцев, приоритетной моделью для Лада Гранта является ШТАТ Х1, включающий в себя:

  • Основные функции диагностики;
  • Низкую по сравнению с другими стоимость;
  • Простоту установки.

Но всё же все нюансы приобретения состоят в том, какой в итоге маршрутизатор необходим. Выбор, конечно, невелик, но вполне достаточен, чтобы определиться с нужным набором функций.

Функциональность на борту автомобиля

Все существующие модели бортовиков достаточно информативно оснащены. Это достоинство выгодно для людей с плохим зрением и особенно для женщин, не разбирающихся в работе систем двигателя.

Маршрутизатор с лёгкостью может указать на такие параметры, как:

  • Расход топлива на различных режимах движения;
  • Средняя скорость и количество, горючего затраченного за всю поездку;
  • Время в дороге;
  • Температура двигателя как до, так и после прогрева;
  • Температура за бортом и в салоне машины;
  • Неполадки различных систем автомобиля;
  • Прогрев и сушка свечей зажигания, когда это потребуется.

Кстати, если устройство не может расшифровать ошибки в работе двигателя, а показывает только её номер, то диагностировать неисправность можно будет при помощи списка кодов.

Кроме, перечисленного компьютер владеет энергонезависимой памятью и сигнализатором о включённых фарах или поворотниках.

Установка бортового устройства

В модели ШТАТ предусмотрена установка маршрутизатора непосредственно на панель приборов, что предотвращает нарушение гарантии нового авто в случае повреждения обшивки. Монтаж проводится путём удаления заглушки под кнопку, далее, на освободившееся место устанавливается устройство с подключённой проводкой. Другой конец провода присоединяется к диагностическому разъёму. Также в этом устройстве вмонтирован тестер, позволяющий следить за состоянием электроцепи, что помогает предусмотреть возможное замыкание проводки.

Установка устройства в стандартный разъем

Невысокая стоимость, простота в эксплуатации, компактность достаточно убедительные аргументы для приобретения устройства ШТАТ Х1 для своей машины. Это позволит сделать использование авто удобным и безопасным.

Универсальная альтернатива

На автомобиль Лада ВАЗ 2190 можно ставить и другие модели устройств. Хорошей альтернативой в этом плане станет маршрутизатор Multitronics. Различные типы исполнения корпуса устройства позволяют устанавливать его в любом удобном для водителя месте. Однако при креплении в приборную панель гранты могут возникнуть сложности с протягиванием проводки к диагностической колодке. Потребуется демонтаж панели и сверление отверстий, а это может привести к потере гарантии на машину. В том случае если устройство не сможет определить заданные установки, то потребуется его перепрошивка, а это уже можно отнести к недостаткам модели.

У Мультитроникса очень удобный пользовательский интерфейс и простые настройки, а также чёткость и быстрота в работе. Естественно, что, под присмотром такого «помощника» автомобиль постоянно будет находиться под неусыпным контролем. Цена его будет выше, чем у более приспособленного к Гранте бортовика ШТАТ.

Так как выпуск Лады ВАЗ 2190 в продажу начался в конце 2011 г., то сначала приобрести какие-то электронные комплектующие на эту машину было довольно затруднительно. Это обстоятельство немного замедлило рост популярности этого автомобиля. Однако на сегодняшний день купить маршрутизатор на ВАЗ 2190 можно у практически любого поставщика автотоваров.

Устанавливаем бортовой компьютер ШТАТ Х1-G на Лада Гранта: три способа

Самый «простой» бортовой компьютер для Лады Гранты – это БК ШТАТ X1-G. Он совместим с блоками ИТЭЛМА М74, М75, а также с BOSCH ME17.9.7. Подключение выполняют к разъёму OBD, который находится в салоне. Дополнительное питание подводить не требуется. Мы рассмотрим, как выполнить монтаж, а также как обновить прошивку. Обновлять её иногда нужно сразу, чтобы получить совместимость с новым авто. Поэтому читайте обзор внимательно.

Все функции БК ШТАТ на одном видео.

Два метода установки бортового компьютера

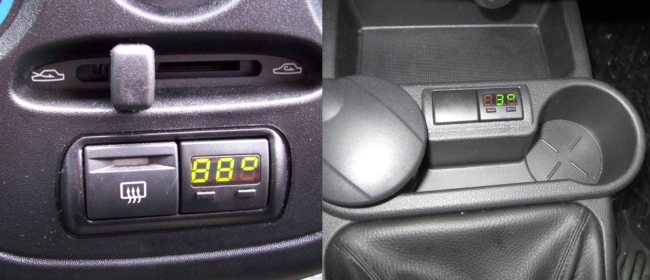

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

Торпедо и тоннель, два варианта

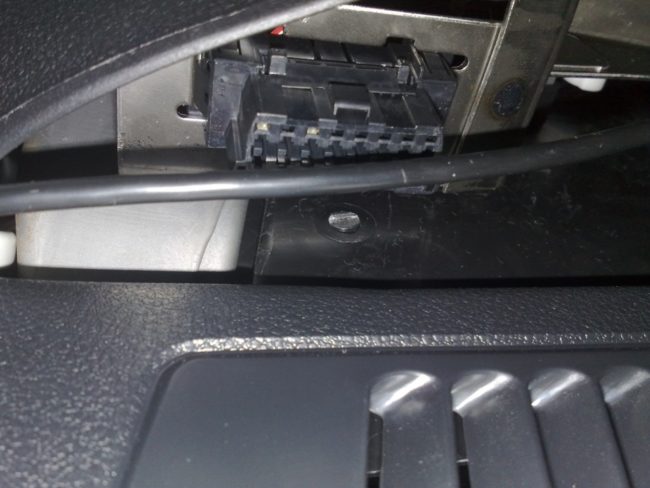

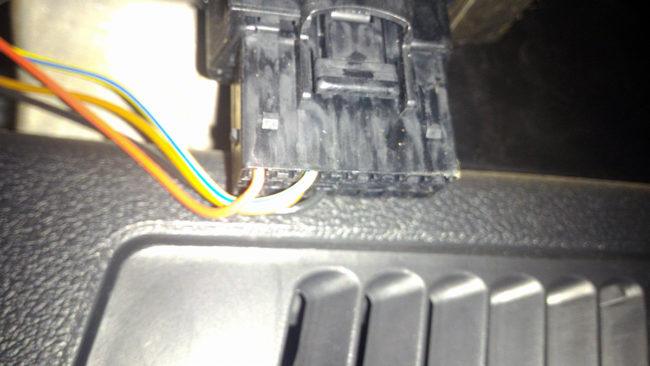

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

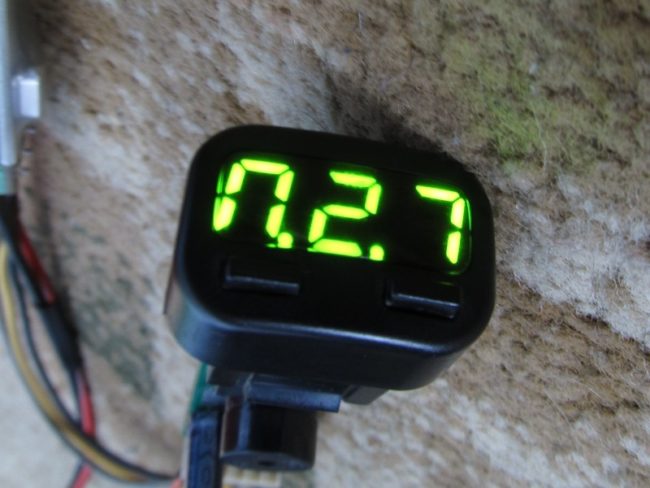

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Читать еще:  Подключение стеклоподъемников лада гранта

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

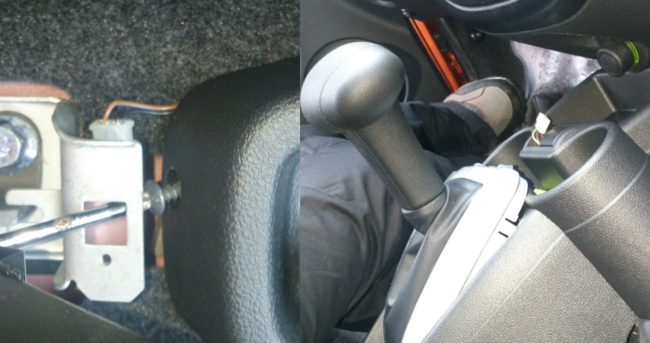

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

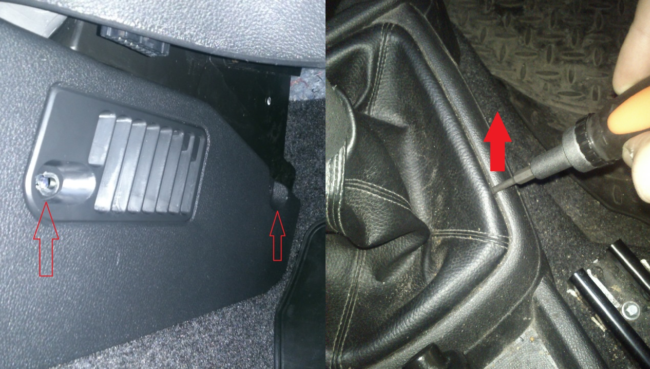

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

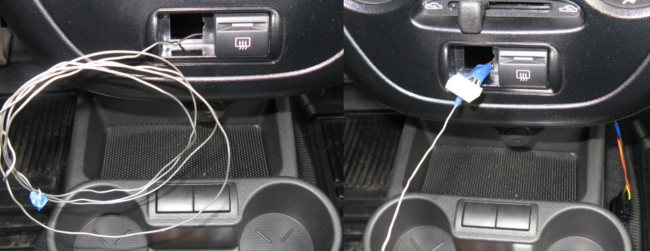

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

Установка бортового компьютера на «торпеду»

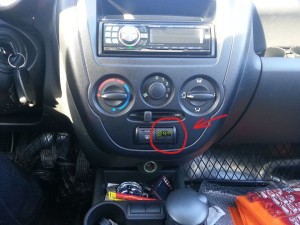

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Альтернативный вариант установки на Лада Гранта

Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

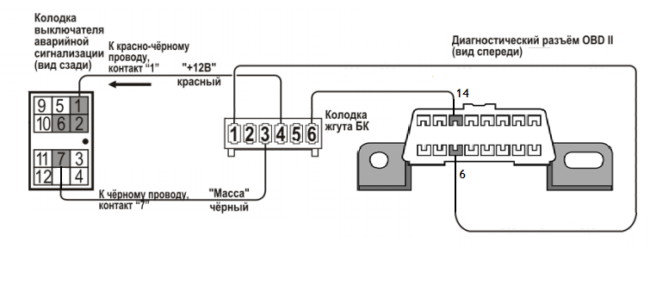

Вторая схема подключения

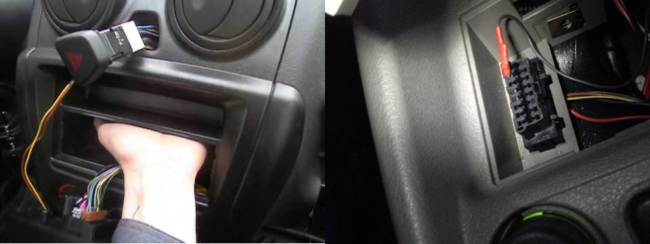

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).

Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.

Провода будут незаметны

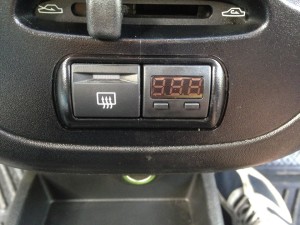

Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

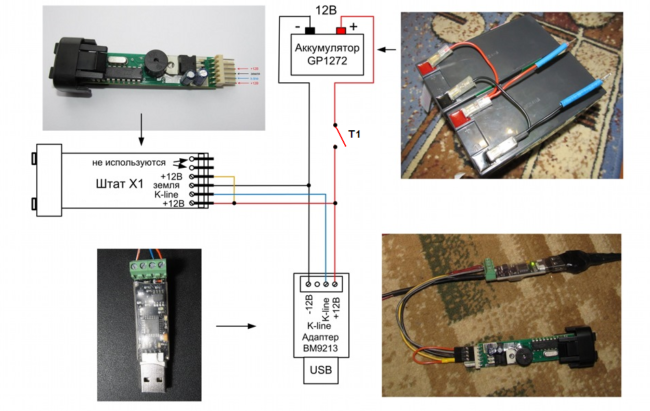

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

  1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
  2. Выбирают номер COM-порта (кнопка «Порт»);

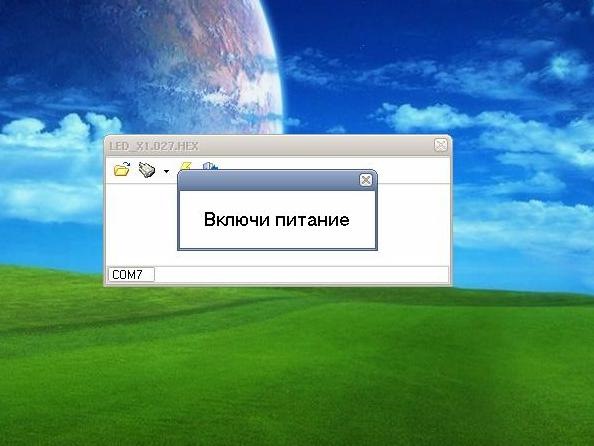

  3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

  1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
  2. Откройте вкладку «Drivers»;
  3. Перейдите к закладке «VCP Drivers»;
  4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Об энергопотреблении

БК ШТАТ модели X1 G потребляет 0,015 Ампер, если действует режим ожидания. В остальное время ток может дойти до 200 мА. На практике трудно получить значение, превышающее 170-180 мА. Для сравнения:

  • Хорошая (дорогостоящая) сигналка, режим ожидания – 10-15 мА;
  • Обычная сигналка с брелоком – 25 мА;
  • Сигнализация в режиме «Снято с охраны» – 100-300 мА.

В общем, наш БК – довольно «прожорливый», но не настолько, как сигнализация.

Установка бортового компьютера на Ладу Гранту

Дополнительно купить маршрутный бортовой компьютер на Гранту не упускают возможность те владельцы автомобилей Лада, кого не устраивает минимальная информативность ее встроенной панели приборов. Все тонкости при приобретении заключаются в том, какой именно необходим автомобильный маршрутизатор, поскольку на рынке предложения моделей невелики. Тем не менее и их достаточно для верного выбора и самостоятельной установки бортового компьютера на Гранту.

Читать еще:  Отзывы лада веста 1 6 механика 2018

Функциональность на борту автомобиля

Выпускаемые модели бортовиков на Ладу Гранту обладают широкой информационной памятью и оснащены монитором. Такой существенный плюс выгоден даже для водителей с плохим зрением и женщин, которые не очень уверенно разбираются в функционировании автомобиля. В связи с этим бортовой компьютер может оказать помощь автовладельцу. Он указывает на:

  • время нахождения в пути;
  • расход горючего при разных скоростях и темпах езды вплоть до литра;
  • средние уровни скорости и издержки бензина за одну поездку;
  • остаточное количество в баке топлива;
  • скорость при старте машины;
  • скорость при движении до полного прогрева двигателя;
  • уровень нагрева двигателя во избежание его перегрева;
  • различные неполадки в механизмах Лады;
  • своевременный прогрев и сушку свечей;
  • температуру в салоне и на улице.

Помимо этих функций, бортовой компьютер на Ладу Гранту обладает энергозависимой памятью, сигнализатором неполадок, супервизором (предупреждением о незапланированном движении машины, невыключенных габаритах и указателях поворотов) и «форсажем». Последний сбрасывает память при переключении на педаль газа при разгоне Лады на первоначальные установки при использовании бензина не ниже 95-го.

Штатный бортовой компьютер Лада Гранта, а именно модель Штат Х1 М (Multi-Set), считается самым приоритетным бортовиком для семейства Лада. Компактные габариты позволяют встроить его на панель приборов в выемку заглушки кнопки. Если автовладелец захочет купить бортовой компьютер Штат, то, помимо устройства, в комплекте будут инструкция и проводка.

Начинка модели Штат Х1 М состоит из встроенного маршрутного компьютера, в котором и будет обрабатываться вся необходимая информация по работе и диагностике механизмов Лады.

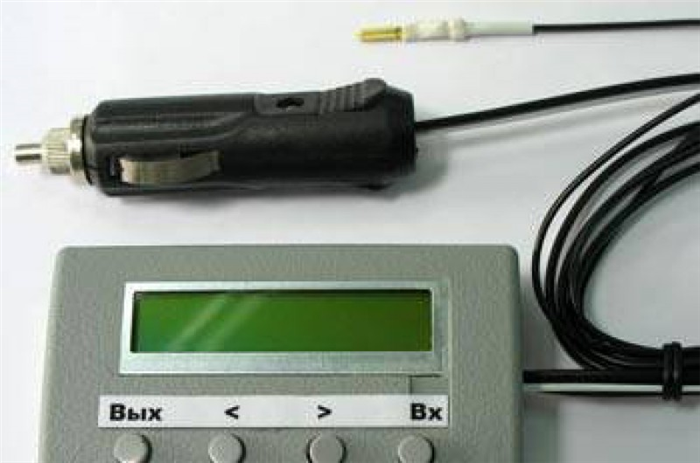

Диагностический тестер может предоставить множество информации о состоянии авто

Диагностический тестер бортового компьютера оснащен плазмером, цифровыми тахометром и спидометром. С использованием тестера легко уточнить положение дроссельной заслонки и состояние электрической сети на борту, что поможет предотвратить возможное повреждение и возгорание электропроводки автомашины.

Установка бортового устройства

Если купить устройство Штат на Ладу Гранту после приобретения самой машины, то можно его устанавливать самому. При этом не стоит беспокоиться о предполагаемом «слете» с гарантии приобретенного автомобиля, поскольку в панели Лады есть соответствующий разъем для подобного бортового устройства. При его монтировании не будет нарушена или повреждена панель.

Установка бортового компьютера производится через освобождение в панели выемки из-под заглушки кнопки. В высвобожденную нишу вставляется бортовой компьютер Штат с уже подключенной к нему проводкой. Конец проводки выводится и подключается к колодке диагностики внизу возле пассажирского сиденья, где обычно располагается нога пассажира.

Не слишком высокая цена, компактность, удобство в эксплуатации, легкость установки — весомые факторы для того, что купить бортовой компьютер Штат для Лады и сделать эксплуатацию автомобиля в полной мере удобной и безопасной. Видео по эксплуатации бортового компьютера Штат поможет ознакомиться с прибором подробнее.

Однако автомобиль ВАЗ 2190 можно оснащать и другими подобными компьютерными установками, например, маршрутизаторами Мультитроникс (Multitronics). Их различные модификации считаются универсальными, поскольку позволяют водителю закреплять и устанавливать их в тех местах, где удобно автовладельцу (на лобовом стекле, внутри, на панели и т. д.).

При установке необходимо будет снять приборную панель для вырезания соответствующего отверстия

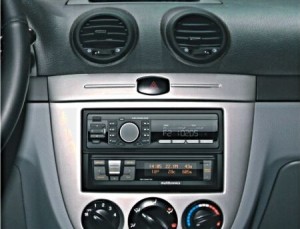

Установка бортового компьютера Мультитроникс на Гранту в Din-место (в панель) будет осложнена тем, что здесь придется очень тщательно вести к диагностической колодке проводку. При этом возникнет необходимость снимать приборную панель и делать отверстия для проводов. В этом случае удобно воспользоваться нагретым ножом, чтобы минимизировать деформацию панели. Провода обязательно закрепляются в самой панели во избежание издаваемого ими шума при движении авто. Бортовой компьютер лучше закрепить к панели жидкими гвоздями.

После того как разъем бортовика подключили к колодке диагностики, необходимо, чтобы компьютер определил все бортовые установки. В случае если этого не произошло в течение определенного времени, необходимо менять прошивку компьютера, чтобы она поддерживала протокол CAN. Поэтому здесь потребуется перепрошивка Мультитроникса, а это уже существенный минус.

Универсальная альтернатива

Разумеется, что, благодаря своим разнообразным местам крепления, бортовые маршрутизаторы Мультитроникс могут составить конкуренцию Штатам. Работая на базе 32-разрядного процессора, мультитрониксы обладают четкостью и быстротой в работе. Если у автолюбителя есть возможность купить такой бортовой компьютер, то автомобиль будет под отличным контролем благодаря таким функциям, как:

  • большое количество протоколов диагностики, в том числе расширенной;
  • перенос и сохранение всей статистики езды на персональный компьютер;
  • голосовое сопровождение;
  • парковочные радары и пр.

Все вышеописанные функции бортовика Штат были добавлены в мультитрониксы. Помимо этого, последние обладают простой настройкой к эксплуатации и удобным пользовательским интерфейсом. Но за счет всего этого и цена будет намного выше, чем у компактного и более приспособленного под Гранту Штата.

Изначально купить бортовые компьютеры на Ладу Гранта можно было только у официального производителя «АвтоВАЗ». Поскольку продажи данного автомобиля стартовали с конца 2011 г. то некоторое время недоступность дополнительного оснащения для Лады делала ее не слишком популярной среди автолюбителей. Однако теперь купить бортовые компьютеры для Гранты возможно у официальных дилеров и различных поставщиков автотоваров и автооснащения.
