Снятие ремня генератора лачетти

Замена приводных ремней на Chevrolet Lacetti инструкция с фото

Замена ремней Шевроле Лачетти требуется по мере износа или видимых повреждений. Приводной ремень одновременно вращает шкивы генератора, гидроусилителя руля и шкив компрессора кондиционера. На Chevrolet Lacetti используется шестиклиновой приводной ремень длиной 1875 мм. На оригинальном ремне имеется маркировка с номером GM 96183108 Belt 6PK 1875. Ремень имеет автоматическое натяжное устройство с роликом и индикатором износа ремня. В случае максимально возможного вытягивания ремня индикаторные стрелки на корпусе натяжителя показывают, когда пора менять приводной ремень.

Недостаточно натянутый ремень генератора обычно приводит к неисправности АКБ. Аккумулятор просто не получает нужный заряд и просто разряжается.

Но обо всем по порядку. Предлагаем полную инструкцию по замене ремней Шевроле Лачетти с фотографиями.

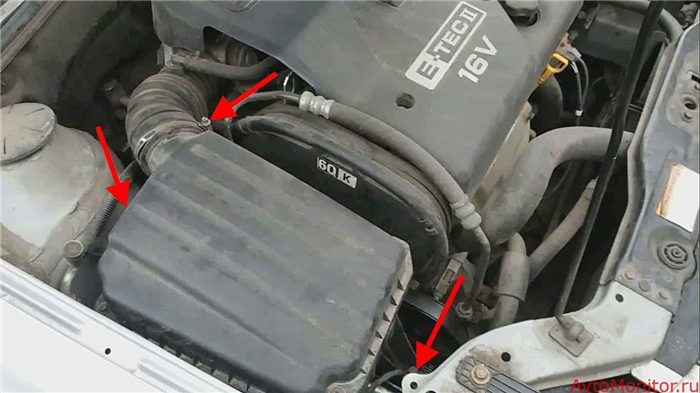

Для проверки износа ремня Chevrolet Lacetti и осмотра автоматического натяжителя необходимо будет открыть капот и снять воздушный фильтр.
Отверткой ослабляем хомут крепления гофрированного шланга подвода воздуха к дроссельному узлу. Снимаем шланг с патрубка крышки фильтра.

Головкой «на 10» отворачиваем болт заднего крепления корпуса воздушного фильтра к кронштейну чашки брызговика.

Головкой «на 12» отворачиваем специальный болт переднего крепления корпуса воздушного фильтра к лонжерону. Вынимаем болт.

Приподнимаем воздушный фильтр, снимая патрубок корпуса фильтра с патрубка резонатора. Снимаем воздушный фильтр.

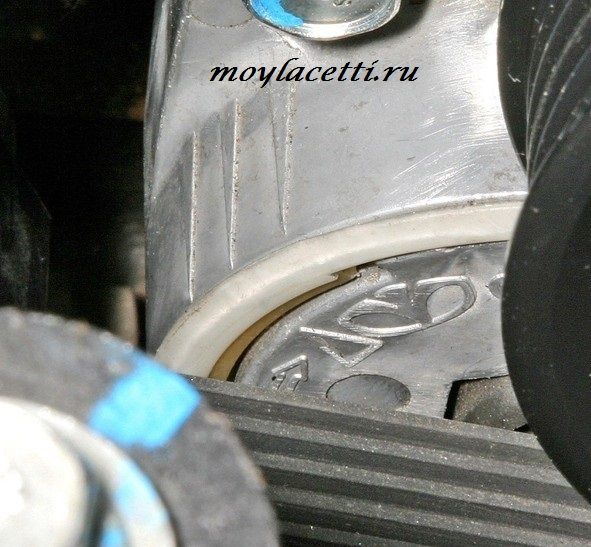

Корпус натяжителя ремня расположен под шкивом насоса гидроусилителя рулевого управления. Индикаторная стрелка на подвижной части натяжителя должна находиться между двумя крайними рисками на неподвижной части его корпуса.

Если индикаторная стрелка опустилась ниже крайней левой риски, значит ремень предельно изношен (вытянут) и его необходимо срочно заменить. Для наглядности эти метки на фото мы пометили своими красными стрелками.

Ремень Лачетти также необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.

Для того, что бы снять приводной ремень Шевроле Лачетти необходимо снять колесо и подкрылок. Для работы снизу автомобиля потребуется эстакада или смотровая канава.

Накидным ключом «на 14» поворачиваем ролик натяжителя по часовой стрелке за болт его крепления, ослабляя натяжение ремня.

Снимаем ремень со шкивов генератора, насоса гидроусилителя рулевого управления, компрессора кондиционера и привода вспомогательных агрегатов.

Устанавливаем новый ремень привода вспомогательных агрегатов в обратной последовательности. Набрасывать ремень на шкивы ГУР и компрессора кондиционера лучше сверху, а вот окончательную натяжку ремня удобнее производить со стороны колесной арки Шевроле Лачетти. Ведь именно там более просторный доступ к натяжному ролику.

Меняем ролик натяжителя ремня генератора и ГУР на Chevrolet Lacetti

По регламенту технического обслуживания автомобиля Chevrolet Lacetti ролик натяжителя, ремень привода генератора и ГУР подлежат замене через каждые 40000 км. пробега. Но случаются ситуации, когда обрыв ремня или выход из строя натяжителя с роликом случаются намного раньше. Поэтому следите за состоянием этих элементов вспомогательных агрегатов двигателя при каждом плановом техническом осмотре автомобиля.

Читать еще:  Угол поворота единица измерения

Инструкция по замене ролика натяжителя ремня генератора, ГУР и муфты кондиционера

Прежде чем приступит к замене ролика натяжителя и ремня, подготовьте необходимые запчасти и инструмент.

  1. Ремень привода генератора, насоса ГУРа, компрессора кондиционера – номер по каталогу Dayco 6PK1873
  2. Нятяжитель с роликом – номер по каталогу Gates T38376. В отличи от родного пластмассового, является более долговечным)
  3. Также отыщите ключ на 12 с длинной рукояткой либо подобный переходник на головку

  1. Снимите корпус воздушного фильтра
  2. Для доступа к насосу ГУР демонтируйте защитный экран выпускного коллектора
  3. Для доступа кролику натяжителя необходимо открутить насос ГУР
  4. С помощью ключа на 15 устанавливаем ролик в демонтажное положение и снимаем старый ремень привода
  5. Откручиваем ролик натяжитель и меняем его на новый.

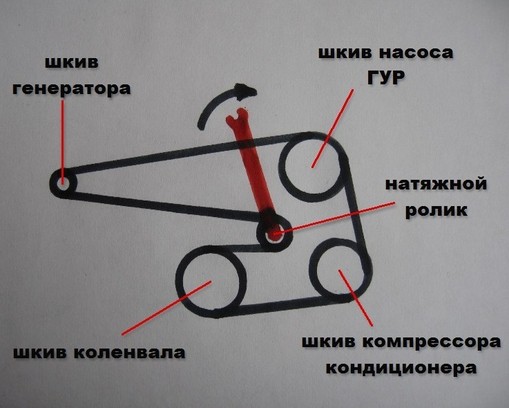

  6. Заводим и устанавливаем ремень привода согласно схеме

На автомобилях без кондиционера порядок замены и номера по каталогу ремня и ролика натяжителя идентичны. Вместо шкива привода муфты автокондиционера стоит ролик с таким же диаметром.

Ремень и ролик натяжителя генератора Шевроле Лачетти

Ремень привода вспомогательных агрегатов и натяжительный ролик — важные детали, обеспечивающие работу основных систем двигателя, облегчающие управление и поддерживающие в салоне комфортную температуру.

Горящая сигнальная лампа в виде аккумулятора на щитке приборов, мерцание фар и освещения в салоне, некорректная работа гидроусилителя, громкий гул около правого крыла — признаки изношенного ремня генератора «Шевроле Лачетти» или натяжительного ролика. Эта статья расскажет, какую деталь лучше выбрать и как заменить ее самостоятельно.

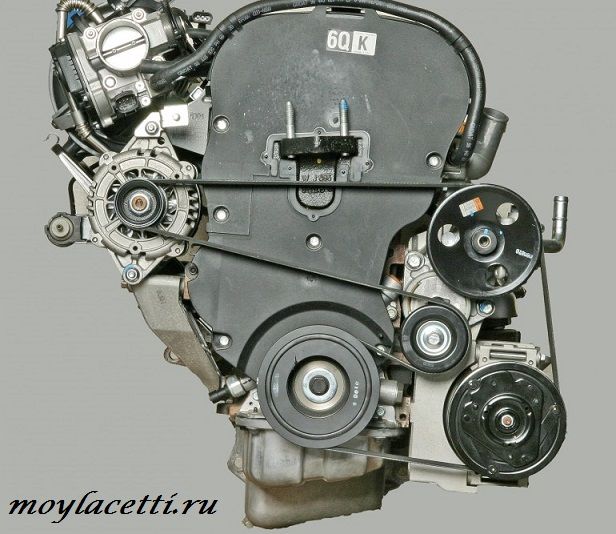

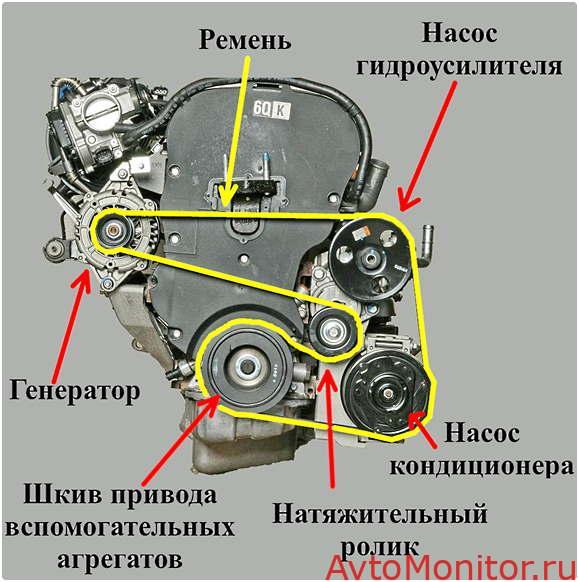

Схема установки

Ремень генератора или привода вспомогательных агрегатов находится около правого крыла под корпусом воздушного фильтра. Схема установки и расположение агрегатов приведены на фото ниже.

Ресурс

Однозначного ответа на вопрос, через сколько километров пробега нужно менять ремень генератора на «Лачетти», нет. Инструкция по эксплуатации и ремонту рекомендует проверять состояние через каждые 30 тыс. км. На детали не должно быть разрывов, отслоений резины от тканевой основы. Если деталь выглядит исправной, то нужно проверить натяжение.

Для этого достаточно посмотреть на автоматический натяжитель. На его корпус нанесены 3 метки, а на подвижную часть — треугольная стрелка.

Если она указывает на пространство ниже левой полоски, то ремень следует заменить.

Самостоятельная замена

Для самостоятельного снятия изношенных и установки новых деталей потребуется стандартный набор инструментов и базовый навык обращения с ним.

Замена ремня

Процедура замены ремня генератора по времени занимает 30 минут. Перед работой предпочтительнее поставить автомобиль на смотровую яму, так как вытащить ремень можно только снизу.

Требуемый инструмент

Для замены потребуются:

  • торцевые головки на 10, 12, 14 мм;
  • крестообразная отвертка.

Инструкция по замене ремня

Порядок действий следующий:

  1. Поставить автомобиль над смотровой ямой. Заблокировать колеса стояночным тормозом.
  2. Снять правый грязезащитный щиток: вывернуть крестообразной отверткой 2 пластиковых пистона. Они находятся рядом с радиатором. Вывернуть головкой на 10 2 болта, фиксирующих щиток на лонжероне.
  3. Ослабить крестообразной отверткой хомут, крепящий гофрированный шланг к корпусу воздушного фильтра.
  4. Открутить головкой на 10 болт крепления корпуса фильтра к кронштейну чашки брызговика двигателя.
  5. Открутить головкой на 12 болт крепления корпуса к лонжерону.
  6. Снять корпус, вынув его из патрубка резонатора.
  7. Ослабить натяжение ремня, повернув ролик по часовой стрелке с помощью головки на 14.
  8. Снять ремень генератора.
  9. Установить новую деталь на шкивы. Дополнительно натягивать ее не нужно — для этого в конструкции присутствует автоматический натяжитель.
  10. Установить детали в обратном порядке.
Читать еще:  Японская вонючка в машину

Замена ролика натяжителя

Согласно инструкции по ремонту замена ролика натяжителя ремня генератора занимает 50 минут.

Требуемый инструмент

Для замены потребуются:

  • смотровая яма;
  • торцевые головки/ключи на 10, 12, 14 мм;
  • крестообразная отвертка.

Инструкция по замене ролика

Порядок замены ролика натяжителя на «Шевроле Лачетти» следующий:

  1. Выполнить шаги № 1—8 из предыдущего алгоритма.
  2. Открутить головкой на 14 болт, крепящий ролик к натяжителю.
  3. Вынуть болт с пластиковой шайбой и снять ролик. Если требуется заменить автоматический натяжитель, то нужно отвернуть 2 болта сверху и снизу снимаемой детали ключом и головкой на 14.
  4. Установить детали в обратном порядке.

Видео замены

Номера запчастей

Чтобы купить подходящую деталь, нужно знать ее оригинальный каталожный номер или артикул заменителя.

Ремень

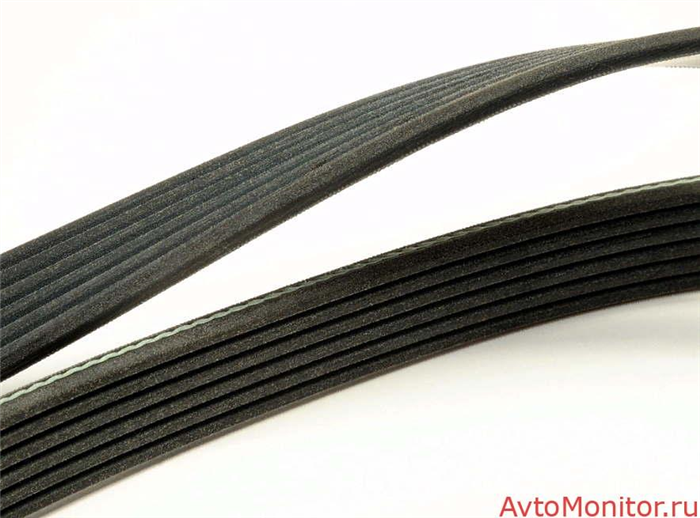

В Chevrolet Lacetti используется ремень с 6 продольными клиньями на внутренней стороне. Его длина 1875 мм, ширина — 26 мм.

Точный ответ на вопрос о том, какой ремень лучше, оригинальный или заменитель, дать нельзя. Дело в том, что на ресурс существенно влияют 2 фактора: условия эксплуатации (песок и камушки, попадающие в привод) и отсутствие пластикового кожуха, как на ГРМ. Из-за этого оригинальные детали могут прослужить и 15 000 километров, и, например, 60 000.

У владельцев популярны запчасти от фирм Gates и Contitech благодаря вдвое меньшей цене и ресурсу, сравнимому с ресурсом оригинала.

Оригинал

Выпускается компанией General Motors под артикулами 96183108.

Замена ремня вспомогательных агрегатов Лачетти

Рассмотрим такую процедуру, как замена ремня вспомогательных агрегатов Лачетти. Вся работа займет менее часа.

Ремень привода вспомогательных агрегатов приводит в действие генератор, насос гидроусилителя рулевого управления и компрессор кондиционера.

Замену ремня надлежит произвести, если на его плоскости имеются надрывы, потертости или трещины. Также если индикаторная стрелка опустилась ниже крайней левой риски, значит ремень предельно изношен и его необходимо также заменить.

Индикаторная стрелка на подвижной части натяжителя должна находиться между двумя крайними рисками на неподвижной части его корпуса.

Как подобрать ремень

Если Вы затрудняетесь с выбором комплектующих при замене ремня вспомогательных агрегатов, то многоуважаемый участник нашего сообщества Sptop собрал комплекты с номерами Gates. Файл с номерами можно посмотреть тут Gates for Lacetti

Замена ремня вспомогательных агрегатов Лачетти своими руками

Снимаем корпус воздушного фильтра. На этом подробно останавливаться не буду, там ничего хитрого нет.

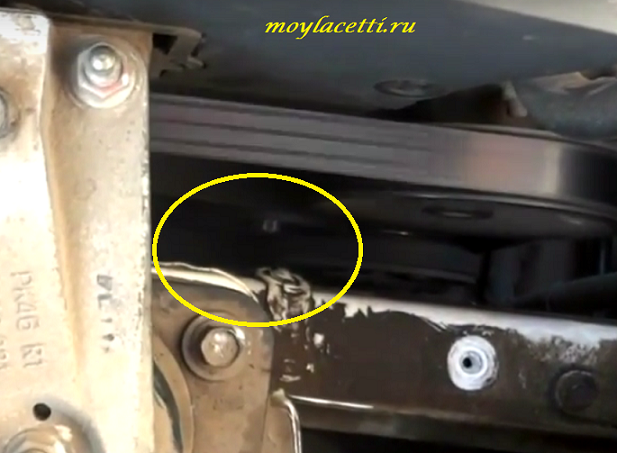

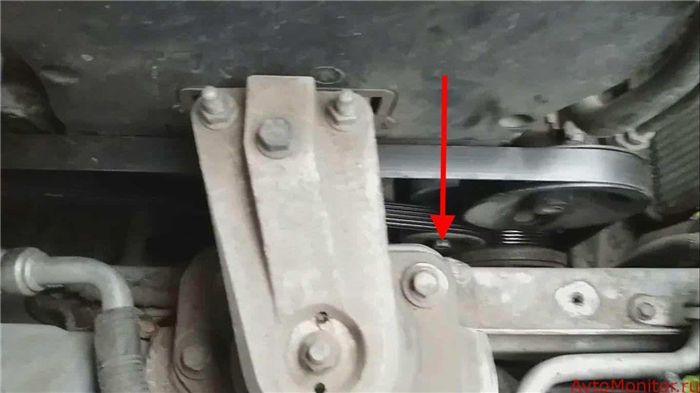

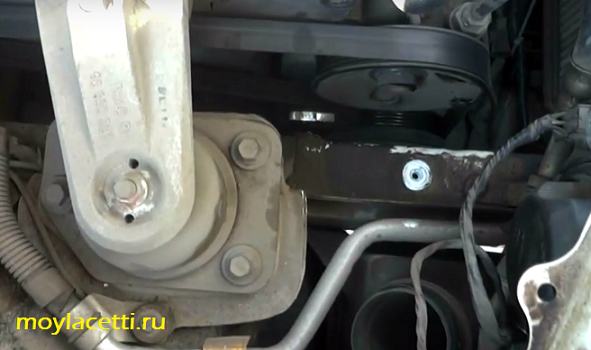

Теперь наблюдаем головку болта натяжного ролика

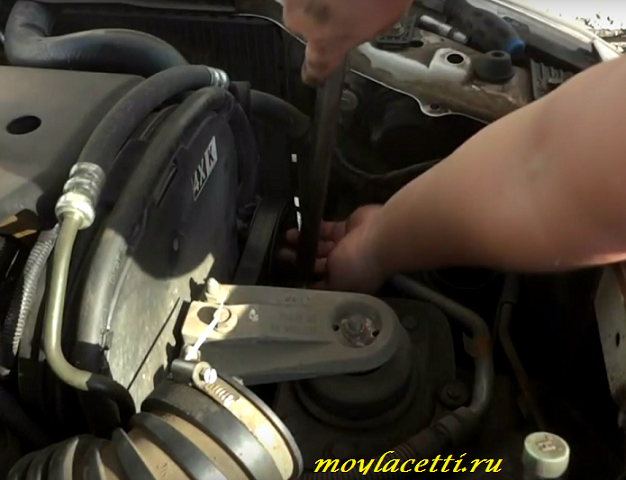

Одеваем на головку этого болта накидной ключ на 14 мм…

…и поворачиваем ролик натяжителя по часовой стрелке, ослабляя натяжение ремня. Если ключ короткий, тогда можно воспользоваться трубкой, подходящего диаметра, одев её на ключ

Если ключ короткий, тогда можно воспользоваться трубкой, подходящего диаметра

Когда натяжение ремня уменьшится, его можно снять со шкивов и демонтировать с автомобиля.

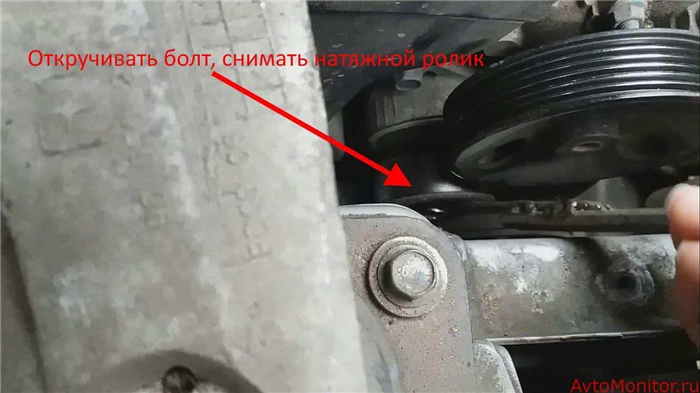

Также желательно снять натяжной ролик для проверки, а ещё лучше его просто заменить новым. Для этого необходимо полностью выкрутить болт, который его держит и снять ролик с двигателя.

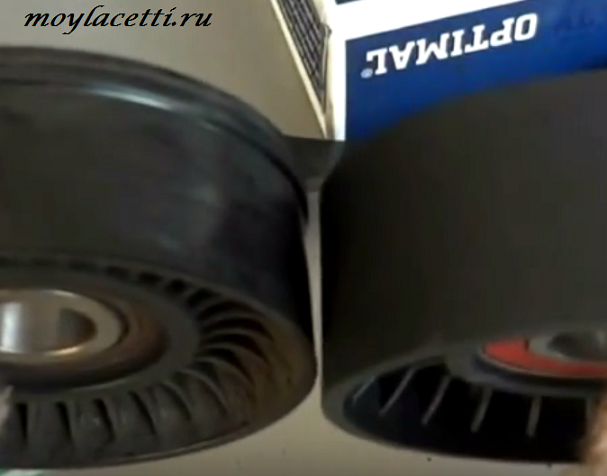

Как видим ролик имеет износ рабочей поверхности, хотя подшипники ещё «живые». Поэтому меняем его на новый

Износ ролика натяжителя ремня

Монтируем новый ролик на место. Будет немного неудобно наживить болт, но от этого никуда не денешься.

Одеваем новый ремень на шкивы, следя за тем, чтобы он встал без перекосов и строго по ручейкам на шкивах. Затягиваем ролик и заводим двигатель для проверки. Если всё нормально, тогда устанавливаем корпус воздушного фильтра на место.

Вот и всё, ремень поменян.

Кстати, желательно сразу проверить состояние ремня ГРМ.

Читать еще:  Сколько стоит эур на гранту

Берегите себя и удачи на дорогах!

Вам также может понравиться

Сброс адаптаций при помощи ELM327 и смартфона

Хрустит колесо

Поводки дворников Лачетти

Замена ремня вспомогательных агрегатов Лачетти : 21 комментарий

Андрей, добрый день. Я так понимаю замена была только ролика (без кронштейна-натяжителя). Как показал себя ролик данной фирмы? Это он — Optimal 0-N1532S?

Добрый день, Дмитрий. Да, это ролик Optimal 0-N1532S и менялся без натяжителя. До сих пор трудится и не доставляет проблем. Три раза по дереву

Андрей, для машин без кондея там есть ведь еще и обводной ролик? и именно он быстрее выходит из строя на таких аппаратах. Не подскажешь его артикул?

Дмитрий, да. Там кронштейн стоит и паразитный ролик вместо шкива компрессора 96183113

Спасибо андрей, а то мне говорят привези к ремню 2 ролика а я сначало и понять не могу почему два сюда

Андрей, А как он снимается вообще, там сверху подлезешь? Просто открутить и новый поставить или заморочки какие есть в этом действии, подскажи пожалуйста. Даже нигде инфы нет и видел чтобы их меняли. Видать очень мало без кондея машина

Да, без кондея это редкость. Подлезть можно. Бывает болт слизуется и тогда придётся снимать и кронштейн. По-моему он на трёх болтах крепится.
В общем, если ключи нормальные и не разбитые, то проблем не должно возникнуть

Приветствую Андрей есть вопрос. Знаю что многие при замене ролика натяжного ГРМ дополнителтно набивают смазки в подшипник. Нужно ли это делать вообще и в частности с роликами ремня доп.оборудования ?

Приветствую, Дмитрий. Лично я против этого. Любой уважающий себя производитель закладывает строго необходимое количество смазки. Набивать подшипник под завязку смазкой нельзя! Можно только подшипники, работающие на низких оборотах.
Если подшипник заполнен смазкой только на 30%, то это значит так нужно, а не потому что производитель экономит
Избыток смазки приводит к быстрому износу подшипника на высоких оборотах, механическим потерям, перегреву подшипника и разрушению уплотнений подшипника.

Я в принципе так и думал. Спасибо Андрей. Всегда есть у кого спросить дельный совет таким чайникам как я,))))

Дмитрий, Андрей на много компетентней в данном вопросе, и я всегда делаю так как делал он и запчасти стараюсь использовать по его совету, но хочу рассказать как было у меня. После покупки авто Приобрел комплект ГРМ INA, но так как установленный комплект ГРМ был еще в отличном состоянии решил повременить с заменой. Все в новом комплекте было замечательно. Пролежал он у меня в гараже около года. Пришла пора менять. Достаю натяжной ролик ГРМ, прокручиваю и слышу шелест. В помощь интернет. Многие пишут про замену смазки. Думаю проверю. Не мог новый подшипник выйти из строя лежа на полке. Аккуратно вскрыл крышку, а там смазки не 30%, а максимум 3 % и вся «дубовая». Поэтому пришлось ее вымывать и набивать новую. НО НЕ ПОД ЗАВЯЗКУ. МАХ на 30% от свободного пространства. При первом запуске двигателя около 0,5 % выдавило, что аккуратно было удалено ветошью. Для страховки смазал аналогично паразитный ролик и ролит вспомогательных агрегатов. Пробег пока около 5000 км.

Приветствую Андрей подскажи ролик вместо шкива компрессора 96183113 про который ты мне писал выше должен же быть с ручейками? Потому как при заказе по этому артиклю дэу мне пришел ролик без них, гладкий, как натяжителя .Я еще не смотрел какой там у меня поэтому в недоумении.
