Электромотор вентилятора охлаждения радиатора

Содержание

Устройство и назначение вентилятора радиатора, обзор распространенных неисправностей

В любом двигателе внутреннего сгорания должна стоять эффективная система охлаждения. Без которой мотор перегреется и все его подвижные части могут выйти из строя. Современные автомобили оборудованы системой охлаждения, в которой циркулирует охлаждающая жидкость. Циркуляция осуществляется при помощи специального насоса – помпы. Любая охлаждающая жидкость при долговременном её нагреве начинает кипеть. Для предотвращения этого в системе охлаждения предусмотрен радиатор. Радиатор охлаждения двигателя состоит из множества тонких трубок, к которым крепятся специальные ламели, для увеличения площади охлаждения. При движении автомобиля воздух проходит сквозь ламели радиатора и охлаждает металл, тем самым снижая температуру охлаждающей жидкости. Но на малых скоростях или при стоянии в пробке радиатор не в состоянии в одиночку противостоять перегреву двигателя. В такой ситуации на помощь приходит электровентилятор, который активируется автоматически при определённой температуре охлаждающей жидкости. Если вентилятор системы охлаждения выйдет из строя, мотор будет перегреваться. Далее мы рассмотрим, из-за чего не включается вентилятор радиатора, а также возможные причины и неисправности, которые к этому приводят и методы их устранение.

Что же такое электровентилятор радиатора?

Вентилятор системы охлаждения автомобиля – это обычный электродвигатель, который питается от бортовой сети авто. К его валу прикреплена крыльчатка, которая направляет сильный поток воздуха на радиатор, к передней части которого он и прикреплён с помощью специальной станины. Для более эффективной работы система охлаждения оснащается диффузором вентилятора. Большинство автомобилей имеют один вентилятор, но бывают авто и с двумя независимыми электромоторами с крыльчаткой, которые включаются одновременно. Два вентилятора ставится для того, чтобы охлаждение мотора происходило быстрее.

Каким образом включается вентилятор?

В разных моделях автомобилей устройство запускается по-разному. В карбюраторном двигателе стоит датчик включения вентилятора, который посылает сигнал на реле после того, как жидкость нагреется до установленной температуры (100-105 ۫). Затем срабатывает реле вентилятора и подаёт напряжение на электродвигатель. В инжекторном двигателе управление происходит при помощи электронного блока, который сначала анализирует информацию, полученную контролёром, а затем передаёт на реле.

Возможные неполадки в работе электровентилятора

Когда температура охлаждающей жидкости в критически больших пределах и не включается вентилятор охлаждения радиатора, значит, где-то возникла неполадка. Перед нами стоит задача – определить её и исправить. Вот некоторые часто встречаемые причины отказа работы вентилятора:

  • Поломка электродвигателя;
  • Обрыв проводки питания вентилятора или датчика включения;
  • Окислились контакты подключения датчика или электродвигателя;
  • Сгорел предохранитель электровентилятора;
  • Сломалось реле выключения вентилятора;
  • Вышел из строя датчик включения;
  • Неисправен клапан расширительного бачка.

Как проверить вентилятор радиатора

Самым первым делом, при отказе работы вентилятора охлаждения, следует проверить электродвигатель привода вентилятора. Для этого необходимо взять два провода и подключить их напрямую от аккумулятора к электродвигателю. Если он заработал, значит, проблему следует искать в чем-то другом. Сразу же можно проверить качество контактов подключения электромотора. Иногда бывает, что они окисляются или в них попадает грязь и пыль. Если же электромотор не запустился после подключения его напрямую, скорее всего он вышел из строя. Причиной неисправности, могут быть стёртые щётки электродвигателя, замена которых решит проблему. Бывают поломки, и посерьёзней, например, обрыв обмотки, разрушение коллектора. В такой ситуации ремонт вентилятора радиатора не поможет, необходима замена вентилятора радиатора.

Проверка электропроводки

Неисправность электропроводки – это ещё одна из наиболее распространённых причин, по которой может не работать электровентилятор системы охлаждения двигателя. В проводке может быть как обрыв, так и замыкание на «массу». Проверяется целостность проводки при помощи тестера, который переведён в режим детектора. «Прозвонить» необходимо всю цепь, от двигателя к реле, от реле к предохранителям, от предохранителей к контролёру, от контролёра к датчику. Если с проводкой всё в порядке, переходим к следующему этапу проверки.

Проверка исправности реле запуска электровентилятора и предохранителей

Для начала проверяем предохранитель электровентилятора. Обычно он расположен в блоке под капотом машины. Найти нужный предохранитель можно с помощью руководства пользователя автомобиля, хотя зачастую на крышке монтажного блока есть маркировка с расположением предохранителей. Проверку проводим при помощи тестера. Если неисправность не выявлена, идём дальше. Находим реле включения электровентилятора. Проверить его с помощью тестера не получится, для проверки понадобится заменить данное реле рабочим.

Проверяем датчик включения электровентилятора

Одной из причин отказа работы электровентилятора, может быть поломка датчика. С точностью установить, что из строя вышел именно датчик включения вентилятора, можно только на инжекторном двигателе. Когда отключаем датчик от питания, блок управления запускает электровентилятор в аварийном режиме. Для проверки следует прогреть двигатель до температуры около 100۫С, затем заглушить мотор поднять капот и отключить датчик от сети. После чего включаем зажигание и, если вентилятор запустился, значит поломка в датчике включения электровентилятора. На карбюраторном двигателе проверить исправность работы датчика, можно только заменой его на новый. После чего, так же необходимо прогреть двигатель до того момента пока не запустится электродвигатель охлаждения радиатора.

Замена предохранительного клапана бочка радиатора

Одна из причин неполадок в работе системы охлаждения – выход из строя предохранительного клапана бачка радиатора. Стоит проверить исправность его работы, если он вышел из строя, поможет только его замена.

Непрерывная работа электровентилятора охлаждения

Одной из проблем, с которой может столкнуться автолюбитель, является непрерывная работа вентилятора охлаждения. Если вентилятор запускается очень рано, когда температура жидкости не дошла до рабочей, или не выключается вовсе, следует найти причину поломки и удалить её. Вот некоторые причины постоянной работы вентилятора:

  1. Залипание контактов реле. В таком случае электромотор вентилятора будет запускаться, как только включится зажигание;
  2. Неполадки датчика. Если вентилятор стал запускаться раньше положенного, зачастую неисправен датчик включения вентилятора. Его необходимо поменять;
  3. Не открывается термостат. В данной ситуации охлаждающая жидкость не попадает в радиатор и быстро перегревается, что заставляет включаться электровентилятор. А так как жидкость не доходит до радиатора, её температура не будет падать и вентилятор будет работать в постоянном режиме.
Читать еще:  Патрубки на радиатор ваз 2114

Однако, непрерывная работа электровентилятора не так опасна, как выход его из строя полностью, но только не в третьем случае, когда заклинил термостат.

Регулярно проверяйте исправность работы всех составляющих системы охлаждения двигателя. Следите за показаниями температуры охлаждающей жидкости на приборной панели, вслушивайтесь, запускается ли электровентилятор. Проверяйте, чтобы уровень охлаждающей жидкости был в норме. В положенные сроки проводите замену охлаждающей жидкости. Следите за чистотой крышки расширительного бочка и хотя бы раз в полгода промывайте её под струёй воды. Это поможет продлить срок эксплуатации предохранительного клапана.

При любой неисправности в системе охлаждения двигателя, необходимо остановится и принять меры по их устранению. Если вышел из строя термовыключатель вентилятора радиатора, реле электровентилятора или предохранители, для продолжения движения можно подключить электродвигатель охлаждения радиатора напрямую к аккумулятору, в случае с карбюраторным двигателем, а на инжекторном моторе необходимо отключить питание датчика электровентилятора от бортовой сети. Таким образом, вы сможете доехать до станции технического обслуживания не перегрев двигатель.

Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.

Для эффективной работы двигателя необходим соответствующий тепловой режим. При сгорании топлива выделяются не только выхлопные газы, которые и обеспечивают работу мотора, но и тепловая энергия. Чтобы избежать перегрева двигателя, его охлаждают с помощью различных жидкостей (тосол, антифриз, дистиллированная вода). Вентилятор необходим для того, чтобы снизить температуру охлаждающей жидкости.

ТИПЫ ВЕНТИЛЯТОРОВ СИСТЕМЫ ОХЛАЖДЕНИЯ

Существует четыре типа вентиляторов:

  • с прямым приводом от ремня (цепи) газораспределительного механизма (ГРМ);
  • с прямым приводом от ремня генератора;
  • с приводом от ремня ГРМ или генератора и тепловой муфтой;
  • с электрическим приводом.

Вентилятор с прямым приводом от ремня или цепи ГРМ применялся на автомобилях, которые выпускали до девяностых годов прошлого века. Причем, производители иномарок отказались от такой системы еще в семидесятых годах прошлого века. Единственное сомнительное преимущество такого привода – меньшее количество ремней, ведь привод ГРМ охватывал помпу, вентилятор, коленчатый и распределительный валы. Нередко в таких системах натяжку ремня или цепи проводили с помощью водяного насоса (помпы), не устанавливая регулировочный ролик.

Вентилятор с приводом от ремня генератора получил большее распространение на недорогих автомобилях, выпускавшихся до двухтысячных годов. По сравнению с приводом от ремня/цепи ГРМ, такая система имеет несколько преимуществ. Главное из них – отсутствие влияния вентилятора на работу системы ГРМ. В случае заклинивания вентилятора или других неисправностей, работа ГРМ не нарушается и автомобиль может продолжать движение своим ходом.

Вентилятор с тепловой муфтой вне зависимости от типа привода имеет главное преимущество – он лучше контролирует тепловой режим мотора. Пока муфта не нагрета, она слабо передает энергию вращения вентилятору, поэтому даже на максимальных оборотах двигателя скорость его вращения невелика. По мере нагрева муфты коэффициент передачи возрастает и скорость вращения вентилятора все сильней зависит от оборотов двигателя. Поэтому при прогреве мотора вентилятор снижает температуру охлаждающей жидкости незначительно, а при нагреве близком к максимальному, эффективность его работы возрастает.

Вентилятор с электрическим приводом наиболее эффективен и используется на большинстве современных автомобилей. Он включается лишь при определенной температуре охлаждающей жидкости, благодаря чему мотор быстро нагревается и работает в комфортном режиме.

Диагностика неисправностей вентилятора охлаждения

Ни самый инновационный электрический мотор, имеющий большую мощность, ни сверхнадежный блок или регулятор управления не в состоянии на все сто процентов защитить охлаждающую систему от поломок. Учитывая то, что вышедший из строя вентилятор охлаждения, который дует не туда, куда надо, или вовсе не вращается, способен стать виновником перегрева двигателя, следить за его нормальным функционированием требуется постоянно.

Вовремя сделанный ремонт компонентов системы убережет ваш автомобиль от многих неприятностей, но здесь важно правильно установить причину поломки вентилятора. Другими словами, сначала нужно найти проблему, по которой, например, не работает регулятор оборотов коленвала либо блок управления, либо электрический мотор. Диагностику неисправностей вентилятора может провести любой водитель, ориентируясь на далее приведенные рекомендации.

Проверку следует начинать с демонтажа разъема (штекерного) температурного датчика и его обследования. В тех случаях, когда датчик является одинарным, нужно взять небольшой кусок обычной проволоки и замкнуть в штекере клеммы. При исправном вентиляторе блок управления или реле должны дать команду на его включение при замыкании. Если интересующее нас устройство не включается при такой проверке, это значит, что требуется его ремонт либо замена.

При наличии двойного термодатчика принцип проверки немного изменяется, и выполняется в два этапа:

  1. Замыкают красный и красно-белый проводок. При этом должно фиксироваться медленное вращение вентилятора.
  2. Замыкают проводки красного и черного цвета. Теперь вращение должно значительно ускориться.

Если вращения не наблюдается, вентилятор придется демонтировать и установить на его место новое устройство. Если постоянно работает вентилятор охлаждения радиатора (дует без перерывов), есть вероятность того, что из строя вышел датчик его включения. Проверить такое подозрение несложно. Необходимо включить зажигание, а затем удалить наконечник провода с датчика.

Если выключения устройства после этого не произошло, можно смело покупать новый регулятор (датчик) отключения устройства. Ситуации, когда постоянно работает вентилятор охлаждения радиатора, встречаются не редко, и теперь вы знаете, как решить такую проблему. Также имеет смысл выполнить проверку предохранителя в тех случаях, когда вы сомневаетесь в работоспособности описываемого в статье механизма. Делается это так:

  • от плюсовой клеммы аккумуляторной батареи подают на красно-черный или красно-белый проводок в разъеме вентилятора питание;
  • от минусовой клеммы подают заряд на проводок коричневого цвета.

Если регулятор либо блок не отреагировал (устройство не включилось), проверьте провод температурного датчика (все имеющиеся на нем разъемы и штекера). Возможно, понадобится простой ремонт кабеля (например, его изолирование, замена штекера). Если дело не в проводе, значит, придется приобретать новый вентилятор, так как ваш сломался.

СИСТЕМА РАБОТЫ ЭЛЕКТРИЧЕСКОГО ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ.

Датчик термовключения вентилятора (находится в нижнем левом углу радиатора) при нагревании замыкает цепь с малым током, идущую на разгрузочное реле. Отмечу, что данный датчик разрывает «минус», идущий к реле. «Плюс» реле берет от замка зажигания и регулируется предохранителем №19 (находится в салоне автомобиля слева в панели приборов). Датчик чаще всего 3-х контактный. Коричневый провод берет «минус» с корпуса автомобиля. Два других провода (полосатые) при замыкании на них контактов в датчике подают «минус» к разгрузочным реле. В зависимости от степени нагревания охлаждающей жидкости, датчик замыкает цепь, идущую к реле № 214 (первая скорость) или цепь, идущую к реле № 217 (вторая скорость). Реле № 272 и датчики температуры, находящиеся на верхнем патрубке системы охлаждения (синий и серый), в управлении вентилятором охлаждения двигателя не участвуют ни коим образом, вопреки всеобщего убеждения.

Читать еще:  Как подключить вентилятор радиатора

Реле № 272 работает только при выключенном зажигании в режиме афтэкулинга, (этот режим я трогать не буду).
Далее, при получении «минуса» от датчика и «плюса» от замка зажигания, разгрузочное реле замыкает силовые контакты и подает «ПЛЮС» непосредственно на вентилятор охлаждения. «МИНУС» вентилятор берет с корпуса автомобиля (с лонжерона). Силовой «ПЛЮС» реле берет с АКБ под защитой предохранителя на 40А (60А если на радиаторе 2 вентилятора), который находится за декоративной накладкой слева от ноги водителя (хрен найдешь, а если найдешь, хрен доберешься).
Ну в общем-то и все. В зависимости от того, на какое реле от датчика поступит «минус», такая и включится скорость.

Вентиляторы радиатора – назначение и устройство

Вентилятор охлаждения радиатора применяется для воздушного охлаждения, которое вместе с жидкостным обеспечивает оптимальный температурный режим работы мотора. Для повышения эффективности жидкостного охлаждения применяется радиатор: встречный воздух проходит через его соты и охлаждает жидкость. Но при малой скорости движения или в городских пробках воздушный поток недостаточный. Чтобы избежать перегрева, включается вентилятор, который направляет воздух на радиатор, охлаждая его.

На старых моделях и современных внедорожниках с продольно размещенным двигателем применяется механический привод вентилятора охлаждения. У старых автомобилей он работает постоянно, позже начали устанавливать вискомуфту, которая его отключает при необходимости. Применяется на крупных грузовиках и внедорожниках. Достоинства в том, что не боится попадания воды, в отличие от элекровентиляторов.

Вентиляторы с вискомуфтой

Система, в основе которой имеется вискомуфта, не распространена. Ею оборудуются машины с продольным расположением силового агрегата, а также она используется на крупногабаритных внедорожниках, применяемых для преодоления водных преград. Это обусловлено принципом работы подобного вентилятора охлаждения. Вискомуфта является полностью герметичной конструкцией, поэтому надежно защищена от проникновения воды. Под ее воздействием электрические системы моментально выйдут из строя. Вискомуфта наполняется специальным силиконовым маслом или гелем. Оно меняет свои свойства при воздействии температур. Скорость вращения устройства будет уменьшена или увеличена в зависимости от уровня нагрева. Данный вентилятор охлаждения состоит из герметичного корпуса, наполненного силиконовой жидкостью, а также пакетов дисков ведомого и ведущего валов. Принцип работы основан на передаче вращения от ведущего к ведомому валу за счет пакетов дисков.

Вентиляторы с электроприводом

Вентилятор охлаждения радиатора и двигателя с наличием электропривода имеет более сложную конструкцию, нежели предыдущая система. Кроме того, она более современна, поэтому встречается на многих новых автомобилях. Устройство включает в себя электродвигатель, датчик температуры, электронный блок управления, а также реле вентилятора охлаждения. В большинстве приборов устанавливается два датчика температуры. Одним оборудуется патрубок, выходящий из радиатора. Второй датчик встраивается непосредственно в корпус термостата, а также может находиться в выходящем из мотора патрубке. Разница показаний датчиков влияет на работу блока управления вентилятора охлаждения.

Настройка режима работы электродвигателя прибора требует наличия расходомера воздуха, а также датчика, отслеживающего частоту вращения коленчатого вала. Блок управления получит соответствующие сигналы со всех датчиков и обработает их. Затем активируется реле вентилятора охлаждения, которое будет отслеживать скорость вращение крыльчатки после включения системы. Такие устройства нередко устанавливаются производителями автомобилей в наше время.

Вентиляторы с термовыключателем

Подобные механизмы устанавливались на автомобили до изобретения электронного блока. Например, вентилятор охлаждения ВАЗ также снабжается термовыключателем. Это устройство отвечает за включение/отключение электродвигателя системы. Принцип действия вентиляторов охлаждения данного типа состоит в следующем: сигнал подается с температурного датчика, который установлен в корпусе блока цилиндров на специальную шкалу, размещенную в салоне автомобиля. Этот показатель и реагирование термовыключателя на изменения температуры жидкости в радиаторе влияют на процедуру включения и выключении движка. Если температура охладителя будет увеличена до максимума, внутри термовыключателя будут замкнуты контакты, подключенные к цепи питания системы. Затем будет подан ток на электродвигатель, который приведет крыльчатку вентилятора в режим вращения. Контакты будут размыкаться в случае понижения температуры до предельного минимума, что гарантирует выключение прибора.

Куда дует вентилятор охлаждения?

В этой статье мы не можем обойти вниманием вопрос о том, куда дует интересующий нас механизм. Именно его задают экспертам и коллегам-автолюбителям пользователи на десятках и сотнях форумах, посвященных обслуживанию транспортных средств. На самом деле ответ на него очень прост.

Само назначение охлаждающего устройства и принцип его работы, описанный выше, говорит нам о том, что дует он исключительно на двигатель, засасывая холодный воздух через радиатор.

Если в вашем автомобиле поток воздуха направлен не на мотор, а на радиатор, это означает только то, что вентилятор неправильно подключили после технического обслуживания либо выполнения ремонтных работ. Вероятнее всего, просто-напросто спутали клеммы. Следует установить их правильно, и больше никогда не задаваться вопросом, куда вентилятор должен направлять поток охлажденного воздуха.

Назначение и принцип работы вентилятора системы охлаждения

Для отведения излишков тепла, возникающего в процессе работы двигателя, и его более эффективного охлаждения в конструкции автомобиля предусмотрен специальный вентилятор. Он может располагаться со стороны моторного отсека или перед радиатором системы охлаждения. В современном автомобилестроении применяется несколько типов вентиляторов, которые отличаются типом привода, способом управления и геометрическими параметрами.

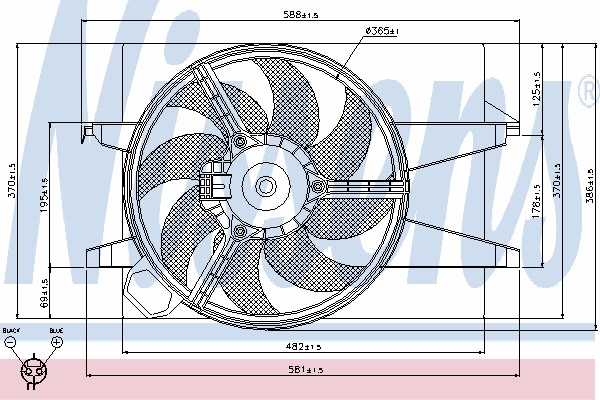

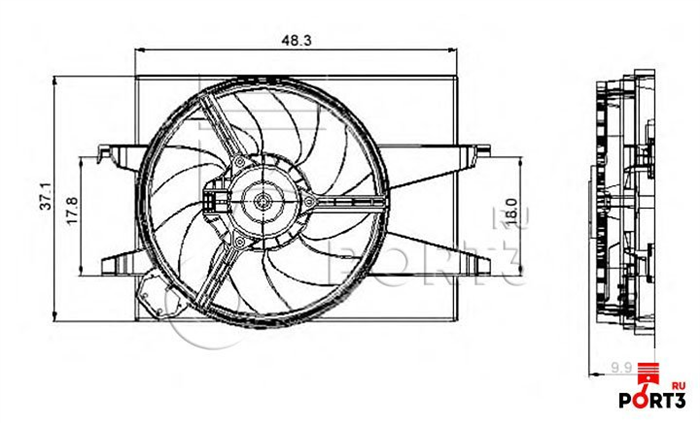

Устройство вентилятора системы охлаждения двигателя

Конструктивно вентилятор для охлаждения мотора автомобиля представляет собой простой механизм, состоящий из шкива, на котором расположены лопасти (крыльчатка). Они установлены с некоторым углом наклона по отношению к плоскости вращения, что улучшает их аэродинамические характеристики и повышает интенсивность нагнетания воздуха. Количество лопастей (от 4 и более), а также их геометрические размеры (диаметр вентилятора, частота расположения) зависят от модели автомобиля и подбираются индивидуально.

Современные автомобили оснащены так называемой комбинированной системой охлаждения, состоящей не только из вентилятора, но также имеющей радиатор и специальные контуры (магистрали) с охлаждающей жидкостью. А потому «кулер» двигателя часто называют вентилятором радиатора.

В ряде конфигураций автомобилей могут использоваться сдвоенные вентиляторы системы охлаждения двигателя, в которых предусмотрено два шкива с независимыми лопастями. Они могут приводиться в рабочий режим одновременно или по отдельности, поскольку каждый имеет свою систему подключения.

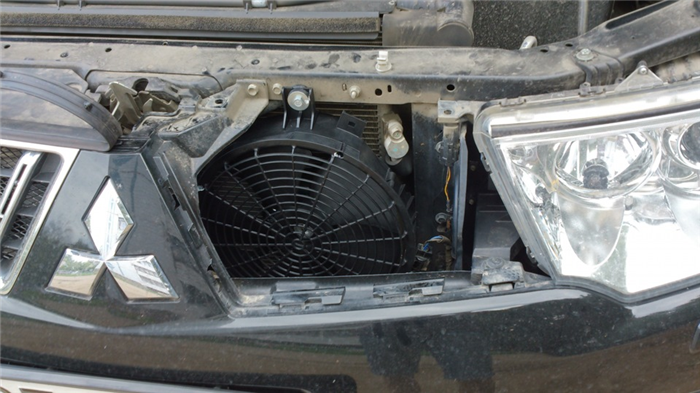

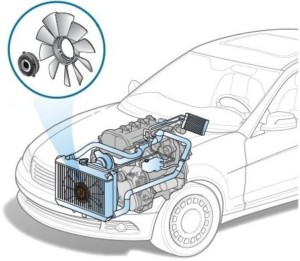

Расположение ветилятора охлаждения двигателя

При интенсивном вращении шкива поток воздуха «всасывается» снаружи при помощи лопастей. Тем самым увеличивается и объем воздуха, проходящий через радиатор, что обеспечивает его более эффективную работу и ускоряет процесс отведения тепла. Для принудительного вращения шкива (лопастей) и обеспечения необходимой скорости могут быть использованы несколько типов привода:

  • механический;
  • гидромеханический;
  • электрический.

Как работает механический привод

Самый простой тип привода вентилятора для охлаждения радиатора мотора основан на передаче вращательного движения от коленчатого вала с помощью ремня. Этот способ является полностью механическим и постоянным, обеспечивая запуск «кулера» синхронно с работой двигателя.

Несмотря на простоту конструкции, такой привод снижает полезную мощность мотора, поскольку часть энергии затрачивается на нагнетание воздуха. Помимо этого, отсутствует возможность регулировки интенсивности работы лопастей. В силу этих особенностей механический привод в современных автомобилях практически не применяется.

Читать еще:  Замена радиатора печки пежо

Особенности гидромеханического типа привода

Для более рациональной эксплуатации вентилятора системы охлаждения двигателя используется гидромеханический тип привода. Его особенность заключается в том, что лопасти соединены со шкивом посредством герметичной муфты. Она может быть двух типов:

  • вязкостная (вискомуфта);
  • гидравлическая.

Главной задачей муфты является запуск вентилятора охлаждения радиатора при увеличении нагрузки на двигатель. Когда же двигатель работает на малых оборотах, принудительного нагнетания воздуха не происходит. Вязкостная или вискомуфта соединена с коленвалом мотора. Внутри нее находится силиконовая жидкость (гель), которая реагирует на температуру. При нагревании муфты гель изменяет свои свойства и происходит блокировка. В гидравлической муфте блокировка обеспечивается благодаря изменению объема масла.

Электрический и электромагнитный привод

Помимо вязкостных и гидравлических муфт в системе привода вентилятора радиатора может быть использована электромагнитная муфта. Она реагирует на температуру охлаждающей жидкости, поддерживая ее в диапазоне от 80-85°C. Электромагнитные муфты устанавливаются преимущественно на грузовом транспорте и строительной технике.

Электрический вентилятор охлаждения

Такая конструкция состоит из электромагнита, установленного на ступице вентилятора. Последняя соединена с якорем при помощи пластинчатой пружины и совершает вращательные движения. При температуре ниже 80°C якорь находится вне электромагнитной катушки и вентилятор отключен, если же температура поднимается свыше 85°C срабатывает тепловой датчик, замыкающий контакты и включающий электромагнит. Якорь втягивается внутрь катушки и вентилятор приводится в движение.

Наиболее популярным типом привода для современных автомобилей является электрический. Он предполагает установку в системе дополнительного электродвигателя. Его работа контролируется блоком управления, который фактически и запускает вентилятор, когда это необходимо. Также как и для электромагнитной муфты, режим включения и отключения определяется температурой охлаждающей жидкости, которая фиксируется термодатчиком.

Преимуществом использования электродвигателя для запуска вентилятора системы охлаждения является возможность реализации управляемого выбега вентилятора. На практике это означает, что обдув может продолжаться даже после выключения мотора автомобиля, ускоряя его охлаждение.

Неисправности вентилятора радиатора и их последствия

Главной задачей вентилятора мотора является «засасывание» охлажденного воздуха извне через радиатор в подкапотное пространства автомобиля. Фактически охлаждение осуществляет жидкостная система, а обдув лишь ускоряет этот процесс. С другой стороны, при высокой температуре окружающей среды, а также при длительных простоях автомобиля в дорожных пробках без дополнительного охлаждения двигатель может сильно перегреться. Это означает, что исправностью этого узла пренебрегать не стоит.

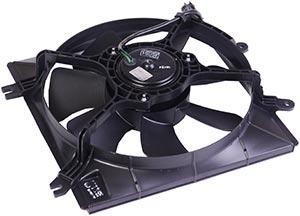

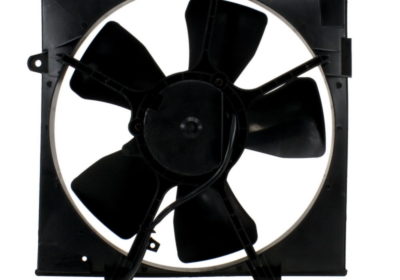

Вентиляторы двигателя с разным количеством лопастей

Основные неисправности вентилятора охлаждения мотора:

  • Не включается. Такая неисправность может быть следствием поломки привода вентилятора (обрыв ремня, разрушение муфты, неисправность электродвигателя, окисление контактов) или неточностью работы температурного датчика.
  • Постоянная работа и невозможность отключения до полной остановки автомобиля (за исключением авто с механическим приводом). Чаще всего такая поломка связана с неисправностью температурного датчика (термостата) или заклиниванием муфты.
  • Несвоевременное включение. Более раннее включение обычно не является проблемой. Если же запуск происходит с опозданием, возможно, установлен термодатчик, предназначенный для эксплуатации при пониженных температурах (например, автомобиль не подходит для регионов с жарким климатом). В этом случае датчик нужно заменить.
  • Обратное направление нагнетания воздуха. Происходит при неправильном подключении полюсов электродвигателя.
  • Разрушение крыльчатки вследствие износа и повышенных нагрузок.

Направление движения потока воздуха при правильном подключении вентилятора охлаждения осуществляется всегда в сторону двигателя.

Профилактика состояния и очистка вентилятора радиатора охлаждения мотора от загрязнений должна выполняться не реже одного раза в год. Выполнить процедуру очистки можно без демонтажа узла при помощи обычных щеток. Если требуется замена, лучше обратиться в специализированные ремонтные сервисы, что позволит исключить ошибки при диагностике, подборе нужной конфигурации вентилятора и его подключении.

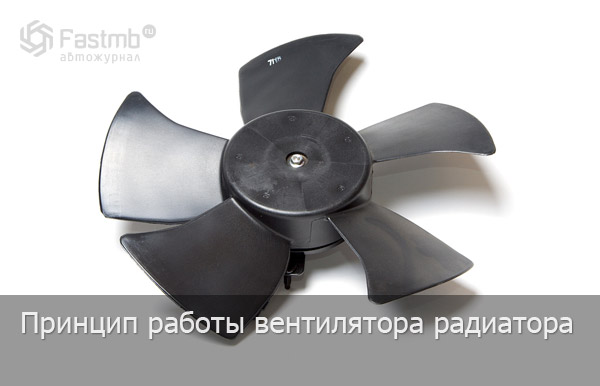

Вентилятор радиатора: принцип работы

Сегодня хочется рассказать о принципе работы вентилятора радиатора. Его лопасти располагаются таким образом, чтобы подача воздуха была более массивной, а охлаждение, соответственно, более действенным. Для этого лопасти, которых у вентилятора не меньше четырех, находятся на общем шкиве, под определенным углом к области вращения.

От вида привода зависит тип вентилятора радиатора. Существуют:

  • механические;
  • электрические;
  • гидромеханические.

Механический привод вентилятора радиатора

Радиаторный вентилятор с механическим приводом — от коленчатого вала, посредством ременной передачи, осуществляется постоянный привод. В данном варианте существует серьезный недостаток, такой как высокая затрата двигателя на то, чтобы заставить вентилятор вращаться. Поэтому от такого привода вентиляторов производители авто отказались почти полностью.

Электрический привод вентилятора радиатора

Вентилятор радиатора с таким приводом имеет свой принцип работы, пожалуй, самый распространенный в современном автопроизводстве. Такой механизм охлаждения включает в себя электромотор и систему управления. Сам электродвижок запитан от автомобильной бортовой сети. Умная система управления сама рассчитывает работу радиаторного вентилятора, ориентировавшись на степень нагрева двигателя. Во многих современных автомобилях уже существует функция управляемого выбега вентилятора. Это сделано для того, чтобы после остановки автомобиля и выключения мотора, движок обдул бы вентилятор. Режим «остужения» система управления выберет самостоятельно, опираясь на степень нагрева автомобильного двигателя.

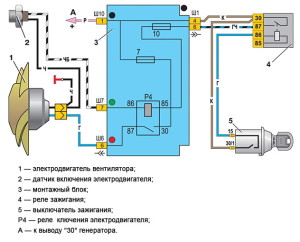

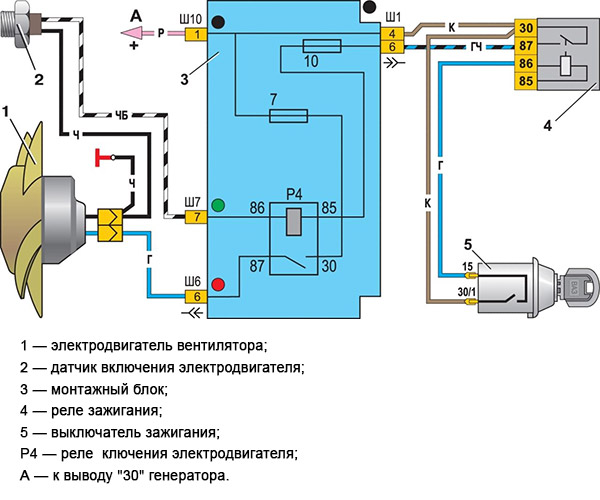

Схема включения электродвигателя вентилятора системы охлаждения двигателя автомобиля ВАЗ 2107:

Гидромеханический привод вентилятора радиатора

Такой привод у вентилятора автомобиля может быть представлен гидравлической муфтой либо вязкостной муфтой. Что касается последней, то тут постоянный привод осуществляется коленным валом. Муфта может быть блокирована силиконовой жидкостью, которая находится внутри неё. От нагревания двигателя частота вращения коленчатого вала увеличивается, муфта может быть блокирована как полностью, так и частично, и это действие запустит механизм работы вентилятора. В гидравлической муфте внутри находится масло, объём которого зависит от степени нагрева. Когда произойдет нужное изменение содержимого муфты, она будет опять таки блокирована, и механизм охлаждения запустится автоматически.

Что касается типовой схемы управления электроприводного вентилятора, то она включает в себя следующие элементы:

  1. Датчик температуры охлаждающей жидкости, который фиксирует температуру охлаждающей жидкости. Надо сказать, что таких датчиков на одном автомобиле может быть несколько. Один устанавливается на выходе из радиатора, а другой на входе. Основываясь на разницу между показателями этих датчиков, будет осуществляться управление вентилятором.
  2. Реле включения вентилятора.
  3. Электронный блок управления двигателем.
  4. Электродвигатель.

Кроме этого для управления вентилятором, автопроизводители используют и другие входные устройства. В этом перечне есть: расходометр воздуха и датчик частоты вращения коленчатого вала. Показатели этих датчиков также очень важны, так как исходя из них, более точно определяется режим работы движка.

Эти сигналы попадают в электронный блок управления мотором. После того, как информация, будет обработана, может быть активизироваться реле включения радиаторного вентилятора.

В тех транспортных средствах, которые оборудованы тягово-сцепным устройством либо климатической установкой, как правило, установлены сразу 2 вентилятора, которые могут работать как по отдельности, так и одновременно. У каждого автомобильного вентилятора существует свое реле включения.

В современном мире всё чаще стали использовать вместо реле включения вентилятора блок управления вентилятором. Благодаря нему обеспечивается экономичная и эффективная работа охлаждающего устройства.

Смотрите видео, если не включается вентилятор радиатора ВАЗ 2114:

Продувка радиатора и замена вентилятора на автомобиле марки Ford:
