Сколько щеток в стартере

Содержание

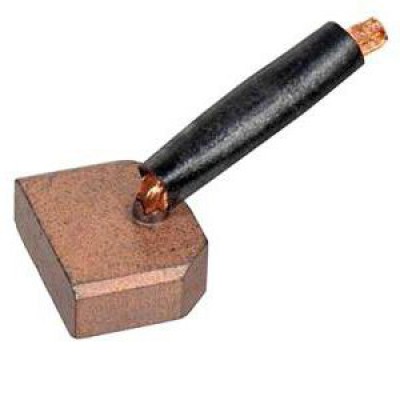

Замена щеток стартера

Когда возникает проблема с щетками стартера, машина внезапно начинает плохо заводиться. Двигатель перестает издавать ровный спокойный рев. Вместо этого он подозрительно шумит в высокой тональности.

Проблема может крыться:

  • в неисправности щеток стартера;
  • в плохом креплении щеток на щеткодержатель.

Диагностика

Перед тем как разбирать стартер, следует убедиться в целесообразности этой работы. Возможно, машина плохо работает из-за отсутствия заряда в батарее.

Чтобы проверить аккумуляторную батарею на работоспособность, ее следует сперва подзарядить, а потом запустить двигатель и понаблюдать за его поведением.

Не стоит сразу раскручивать стартер. Для начала нужно снять устройство и проверить работу движка. Как это сделать:

  1. найти привод клеммы;
  2. подвести его к плюсу.

Если двигатель заработал нормально, проблема заключалась в неполадках на реле включения. В это же время, полное отсутствие реакции со стороны устройства означает, что причиной плохой работы двигателя являются как раз щетки.

Иногда щетки просто плохо сидят в гнездах. Менять их при этом нужно не всегда, достаточно правильно установить эти детали в щеткодержатель. Некоторые типы щеток для лучшей фиксации следует слегка подточить.

Стоит попробовать накренять устройство в разные стороны, чтобы убедиться в источнике неполадок. Если из каких-то положений оно запускается, а из других нет, то дело явно в плохой фиксации щеток на держателе.

Щетки нормальной длины плотно зафиксированы в гнездах. При этом от пружины их отделяет небольшое расстояние.

Стершиеся щетки становятся короче. Если они перекошены или стерты, контакт нарушается. Прижим щеток происходит только за счет тяжести пружины. Поэтому любое, даже незначительное смещение положения стартера, приводит к сбоям в работе автомобиля.

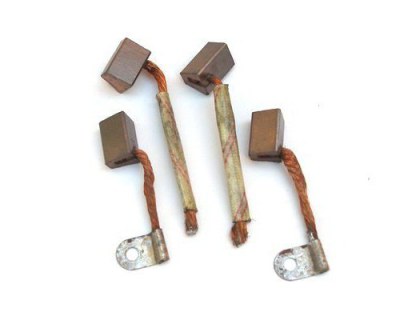

Замена щеток

Щетки стартера быстро изнашиваются и периодически нуждаются в замене. Если щетки износились до 6 мм и меньше – менять их нужно обязательно. Как это сделать:

  1. Отключить кабельное соединение от клеммы пускача.
  2. Снять винты, скрепляющие коллекторную крышку.
  3. Убрать крышку с корпуса.
  4. Снять другие элементы: кольцевое уплотнение, прокладку, зажим, уплотнитель.
  5. Осмотреть щеткодержатель.
  6. Изъять щеткодержатель стартера. После этого щетки сами выскочат из гнезд, потому что стенки корпуса перестанут оказывать на них давление. Детали повиснут на проводах.
  7. Почистить щеткодержатель.
  8. Оценить состояние щеток и поменять изношенные детали.
  9. Провести центровку.
  10. Собранный держатель устанавливается обратно в корпус.
  11. Поставить втулку-уплотнитель.
  12. Поставить на место коллекторную крышку.
  13. Сверху надеваются прокладки, уплотнитель и зажим.
  14. Завернуть болты.
  15. Поставить сверху валовую крышку.
  16. Затянуть крепления.
  17. Установить стартер в машину.
  18. Попробовать запустить двигатель.
  19. В случае неудачи желательно обратиться в центр сервисного обслуживания.

В случае с зарубежными автомобилями, все немного сложнее. Заказ оригинальных щеток для иномарок обходится дорого. Кроме того, много времени уходит на саму доставку запчастей. Однако при желании, даже обычные медно-графитные щетки можно поправить при помощи напильника и встроить в иномарку.

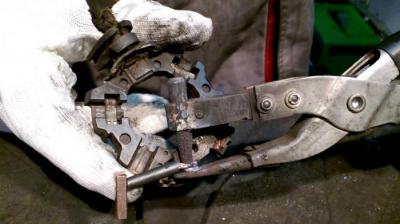

Пайка

Как подготовить щетки стартера к пайке без сварочного оборудования, в домашних условиях:

  1. счистить мастику;
  2. старые щетки срезать, а медь на «хвостах» облудить, чтобы увеличить площадь контакта;
  3. разогреть паяльником «хвосты» и извлечь щетки;
  4. на освободившиеся места припаять новые детали.

Если щетки плохо сидят, их предварительно аккуратно обтачивают со всех сторон. Отверстие под провод для щеток также можно расширить шилом. Как приступить к пайке:

  1. Приставить щетку к обмотке.
  2. Прикрутить проволокой.
  3. Плотно покрыть припоем – флюсом или канифолью.
  4. Приварить медь. Это делается под постоянным напряжением.

Рекомендуется использовать силу тока в 40 А от графитовых электродов. Что понадобится для работы:

  • полностью заряженный аккумулятор;
  • кабели с контактами на прищепках;
  • графитовая щетка;
  • кислота;
  • тугооплавкий припой, флюс;
  • сильный паяльник на 42 В минимум;
  • затемненные очки или сварочная маска.

Дополнительные рекомендации

Олов или кислота не должны стекать по шлейфу щеточного узла. Чтобы обеспечить безопасность прибора, лужению подвергается только та полоска, которая будет запаяна на шину. В противном случае, шлейф утратит свою гибкость. С этого момента, правильно установить его не получится. Единственный оставшийся способ – установить соединение путем замыкания на корпус.

Если опыта в пайке подобных деталей нет, желательно предварительно потренироваться на других проводах с аналогичным сечением.

Для лучшего соединения, можно место пайки укрепить при помощи импровизированного бондажа. Для этого на кабель перед пайкой надевается тонкая трубка из меди. После пайки ее обжимают, чтобы она плотно села на кабель.

Как устроен стартер автомобиля, его назначение и принцип действия

Для запуска двигателя внутреннего сгорания необходимо, чтобы в нем воспламенилась воздушно топливная смесь. Чтобы сделать это, требуется раскрутить коленвал до минимальных необходимых для нормальной работы оборотов, от чего в цилиндрах начинаются рабочие процессы, в соответствии с тактами работы ДВС. Провернуть коленчатый вал при запуске двигателя поможет электромеханическое устройство, которое и называется стартер.

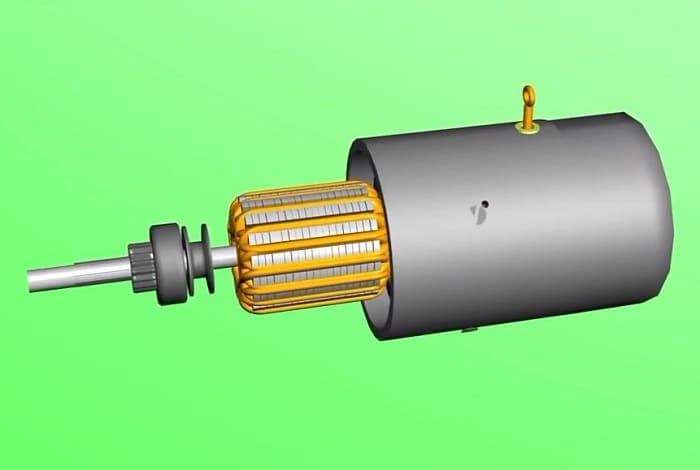

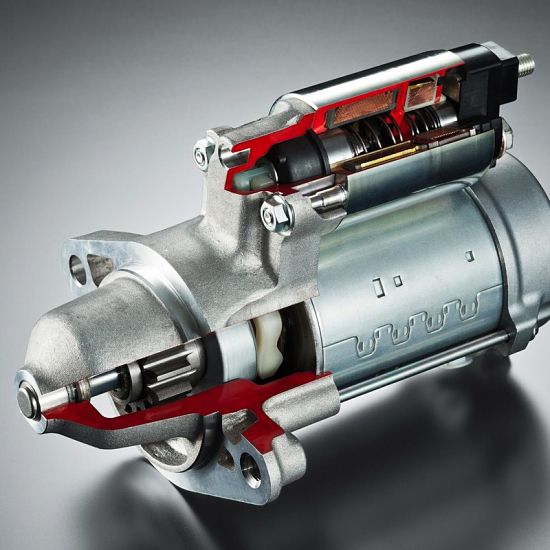

Устройство стартера

Конструктивно стартер представляет собой электродвигатель и предназначен для преобразования электрической в механическую энергию. Принцип его работы состоит в том, что по закону Ампера рамка с током, находящаяся в постоянном магнитном поле, начинает вращаться. Рассмотрим основные узлы стартера.

  1. Корпус со стальным сердечником (башмаком), с проводящей обмоткой. В корпус устанавливается и укрепляется болтами четыре сердечника. Получается обмотка статора, которую еще называют обмоткой возбуждения. Вход на обмотку подается со стороны корпуса, а выход на две щетки медно-графитового типа. В результате получается стандартный электромагнит. Конструкция стартера в современных автомобилях проще – здесь сердечники заменяются постоянными магнитами, что позволяет делать устройства компактнее.

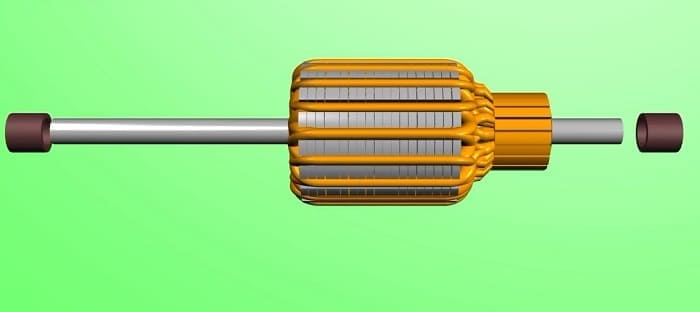

  2. Якорь – стальной вал, на который набирается сердечник. Он делается из тонких листов специальной электротехнической стали, чтобы исключить влияние вихревых токов. В пазах сердечника размещаются проводящие рамки, выводящиеся на коллектор из меди. На него выходят щетки обмотки статора с положительным зарядом и отрицательные щетки, выведенные на массу устройства.
  3. Задняя крышка имеет специальные щеткодержатели, которые удерживают щетки на месте и подпружинивают их для улучшения качества контакта с коллектором. В центре установлена опорная втулка для упора якоря.
Читать еще:  Снятие стартера уаз патриот


Работа электродвигателя стартера

Принцип работы стартера практически не отличается от электродвигателя. От плюсовой клеммы аккумулятора ток подается на входной контакт, переходя на обмотку стартера или возбуждения и на положительные медно-графитовые щетки, контактирующие с коллектором. Оттуда он переходит в проводящие рамки якоря, отрицательные щетки массы и отрицательную клемму аккумулятора.

При взаимодействии магнитных полей статора и якоря последний начинает вращаться, превращая электрическую энергию в механическую. Это требуется, чтобы заставить вращаться коленчатый вал двигателя внутреннего сгорания. На современных устройствах ток не нужно подавать на обмотку возбуждения, поскольку она заменена постоянными магнитами. От аккумулятора он направляется непосредственно на положительные щетки, от которых, через коллектор ток перетекает на обмотку якоря. Нужно учитывать, что по плюсовому проводу проходит ток до 400 А, поэтому его материал и сечение должны соответствовать этому параметру.

Как стартер запускает двигатель

Единственное назначение стартера – запуск двигателя автомобиля, поэтому в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.

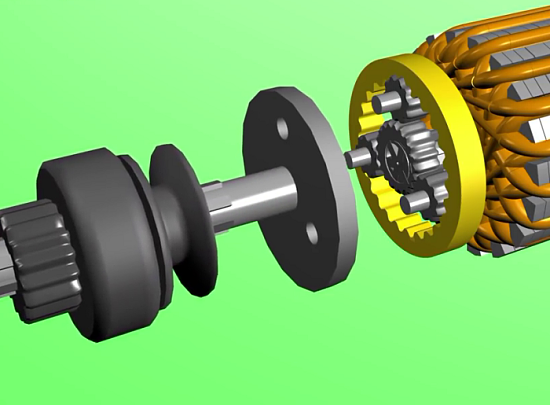

Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.

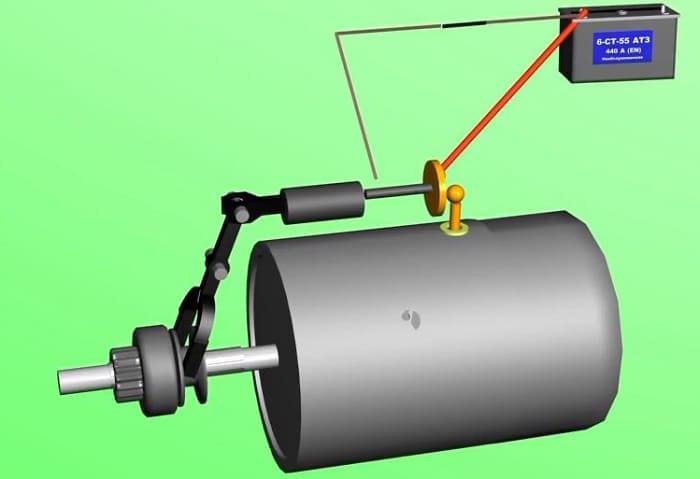

Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.

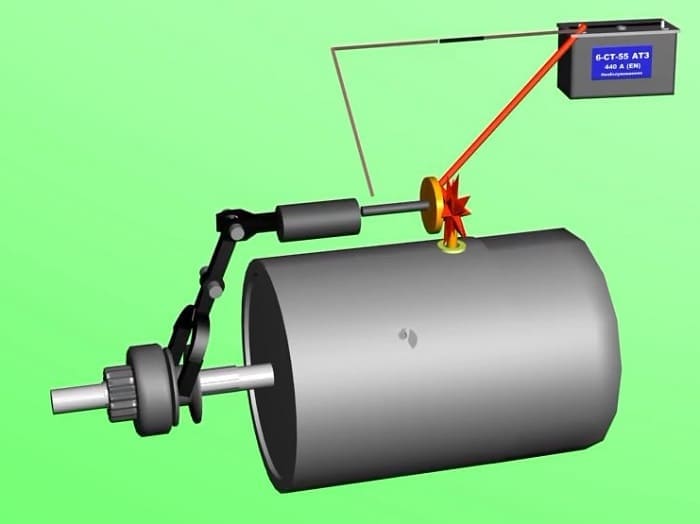

Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.

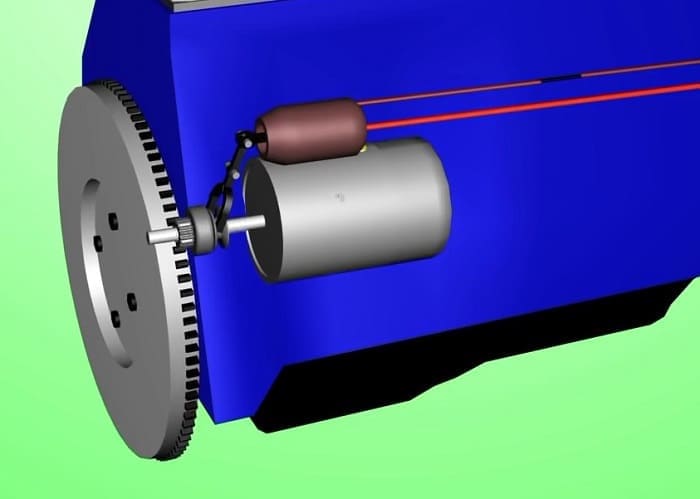

Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.

Особенности конструкции

Устройство и работа стартера на постоянных магнитах отличается более сложной системой передачи усилия на вал, который приводит в движение бендикс. Для этого используется планетарная передача, которая крепится на более короткую часть вала, жестко связанную с якорем. Вал бендикса вращается при этом на водиле, связанном с планетарными шестернями или сателлитами главной шестерни вала якоря. Так работают так называемые редукторные стартеры.

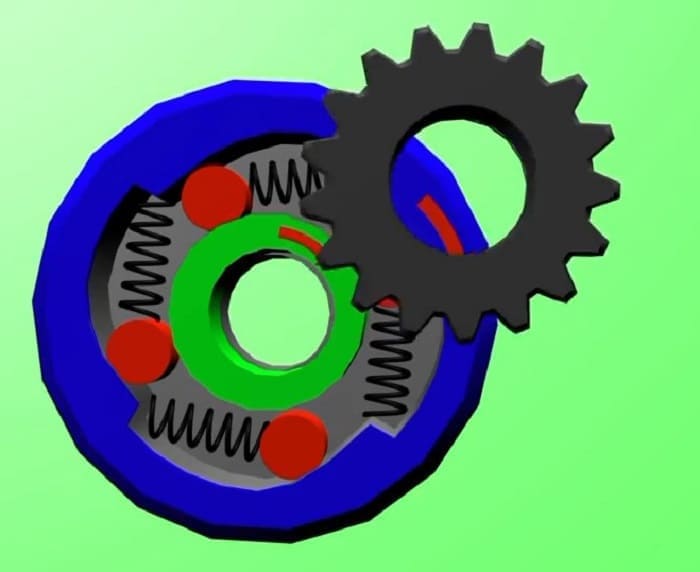

Бендикс тоже имеет свое устройство и часто называется обгонная муфта или муфта свободного хода. Проблема состоит в том, что его шестерня должна заставить маховик вращаться с частотой не меньше 100 оборотов в минуту. При этом сама она вращается с частотой 1000 оборотов в минуту. В момент, когда двигатель заводится, его коленвал начинает вращаться с большой частотой, около 1000 оборотов и если шестерня бендикса остается в зацеплении, она будет вращаться 10000 оборотов в минуту, в результате чего стартер выйдет из строя. Чтобы этого не произошло, в бендиксе предусмотрен специальный механизм, препятствующий передаче вращения от маховика на вал якоря.

Основные неисправности

Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно.

Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться, ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки.

Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс.

Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле.

Читать еще:  Замена стартера на уаз буханка

Замена щеток стартера своими руками – как часто их менять и что для этого нужно?

Здравствуйте, уважаемые автомобилисты! Довольно стандартная ситуация – машина перестала заводиться как раньше, с пол-оборота. Вместо привычного рева двигателя из-под капота слышны лишь жалобные повизгивания стартера.

Хочешь, не хочешь нужно приступать к первоначальной диагностике состояния стартера. Для этого вначале пройдемся по электроцепи: замок зажигания – стартер. Естественно, начнем с состояния АКБ. Убедившись, что аккумулятор заряжен, вы принимаете решение снять стартер. А что дальше? Как определить, в чем проблема?

Как узнать, что щетки стартера износились?

Не спешите разбирать стартер. Снятый стартер проверьте, запустив отдельно от автомобиля. Нужно узнать, заработает ли двигатель. Поэтому, отсоедините провод от клеммы и подключите к «плюсу» напрямую. Если мотор заработал – скорее всего, ваш «пациент» — реле включения, если же двигатель молчит – обратите внимание на щетки.

Определить износ или перекос щеток поможет простой опыт. Проверяя стартер отдельно от авто, обратите внимание на то, как работает двигатель стартера. Случается, что из одного положения он работает отлично, но стоит повернуть его набок – контакт пропадает.

Это явление достаточно легко объяснить. Щетки стартера нормальной длины прижаты к коллектору таким образом, что щеткодержатель стартера отделяется от пружины небольшим зазором.

Если щетки изношены, пружина вплотную упирается в щеткодержатель, однако контакт щетки с коллектором возможен под действием ее веса. Но стоит хоть немного изменить положение мотора – и все. Контакт тут же пропадает.

Такое явление может наблюдаться и в том случае, если щетки нормальной длины перекосились в щеткодержателе и зависли.

Как поменять щетки на стартере своими руками?

Замена щеток стартера под силу даже начинающему автомеханику. Выполнив ряд простых последовательных действий, вы справитесь с поставленной задачей.

Итак, приступим к разборке стартера:

  • от клеммы пускателя отсоедините кабель; снимите винты, соединяющие крышки вала и коллектора;
  • снимите крышку и уплотнительное кольцо, кольцевой зажим, прокладку и второе уплотнительное кольцо;
  • удалите болты, соединяющие крышку коллектора и корпус, снимите крышку;
  • извлеките сборку щеткодержателя. После этого щетки вытолкнутся пружинами, но будут удерживаться проводами.

После того, как стартер будет разобран, приступите к осмотру и замене щеток. Не забывайте при разборке стартера аккуратно раскладывать детали для того, чтобы не нарушать последовательность обратной сборки. Ну, и чтобы у вас не оказалось «лишних» деталей.

Замена щеток и сборка стартера:

  • осмотрите и при надобности замените щетки или всю сборку щеткодержателей. Перед сборкой стартера проведите его ТО – зачистите все элементы;
  • пластины щеток установите на коллекторе, произведите их центровку, затем наденьте пружины и щеткодержатели;
  • установите сборку щеткодержателей на якорь коллектора, вставьте уплотнительную втулку в вырез в корпусе;
  • установите крышку коллектора на якорь, наденьте уплотнительное кольцо и прокладки; установите крышку коллектора, вставьте болты;
  • установите прокладки, кольцевой зажим, уплотнительное кольцо; на крышку коллектора наденьте крышку вала, затяните болты;
  • присоедините питающий кабель к электромагнитному пускателю и затяните гайку.

Вот, собственно, и все. Стартер готов к установке на место.

Замена щеток стартера на иномарке

Как поменять щетки на стартере заграничного авто? Ведь купить щетки для иностранного стартера не всегда удается или ждать доставку нужно несколько недель, да и в разборке он несколько сложнее своих отечественных «братьев». Есть предложение переделать обычные медно-графитовые щетки, путем обработки их напильником.

Однако устанавливая самодельную щетку, нужно внимательно следить, чтобы не произошло замыкание плюсовых проводов «на массу». То, что щетку стартера нужно укоротить, вы поймете по характерному треску.

И напоследок, необходимо помнить о минимально допустимой длине щеток. Как известно, она не оговаривается изготовителями, и состояние щеток рекомендуется определять на глаз.

Однако, опытные автомеханики утверждают, что нормальная работа стартера возможна при минимальной длине щеток 8мм.

Щетка стартера: замена своими руками

Запуск современного автомобильного двигателя обеспечивается при помощи стартера. Он представляет собой электромеханическое устройство, в основе которого лежит обыкновенный электромотор, питающийся от аккумулятора. Его конструкция достаточно проста и относительно надежна, однако он также требует своевременного обслуживания и ремонта.

Одной из наиболее распространенных неисправностей стартера является износ электрических щеток, вследствие чего он утрачивает способность полноценно работать, а со временем и вообще перестает функционировать. К счастью автовладельцев, эта поломка не критична, если, конечно, ее вовремя диагностировать и устранить. В этой статье мы рассмотрим, как производится замена щеток стартера своими руками в автомобилях ВАЗ-2109, 2110.

Принцип работы стартера ВАЗ

Для начала разберемся в принципе работы пускового устройства. Как уже было сказано, стартер – это электродвигатель, потребляющий постоянный ток от аккумулятора. Автомобили ВАЗ-2109 и 2110 оснащаются четырехполюсными щеточными пусковыми устройствами с втягивающими реле. Внешне они отличаются размерами и типом крепления. Во всем, что касается принципа работы, стартеры «девяток» и «десяток» идентичны.

Схема включения устройства следующая: при повороте ключа зажигания на обмотки втягивающего реле и щетки поступает напряжение, вследствие чего его привод входит в зацепление с венцом маховика. Одновременно происходит и запуск электродвигателя. Его вал начинает крутить маховик через бендикс – шестерню специальной конструкции, обеспечивающую надежное зацепление. Когда обороты коленвала начнут превышать количество вращений якоря стартера, последний отсоединяется при помощи возвратной пружины.

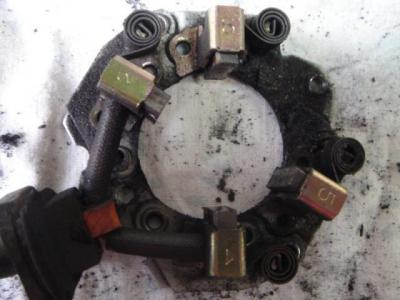

Щетки и щеткодержатель

Конструктивно щетка стартера ВАЗ представляет собой графитовый или медно-графитовый параллелепипед размером 14,5х13х6,2 мм. К нему подведен и впрессован многожильный медный провод с алюминиевым креплением на конце.

Учитывая, что стартеры ВАЗ-2109 и 2110 четырехполюсные, для обеспечения их работы необходимо четыре щетки. Две из них подключаются к массе устройства, а две – к плюсовому проводу, идущему от аккумулятора.

Каждая щетка стартера закреплена в отдельной ячейке специального блока – щеткодержателя. Он изготавливается из диэлектрического материала и предназначен не только для надежной фиксации, но и прижимания их к рабочей поверхности якоря, обеспечивая так называемый скользящий контакт.

Читать еще:  Кия рио не заводится стартер крутит

Основная неисправность

Щетка стартера чаще всего выходит из строя по причине износа. Попросту она стирается и перестает контактировать с пластинами коллектора. Поначалу износ может не сказываться на работе пускового устройства, но со временем он обязательно заявит о себе. Случается и так, что щетки стартера ВАЗ-2109, 2110 разрушаются вследствие механических повреждений, например, из-за неисправности коллектора, заводского брака, неисправностей подшипника, опорной втулки вала и др. Что же касается обычного износа, то эта неисправность неизбежна, однако она легко устраняется собственными руками.

Признаки износа

Стертые щетки стартера ВАЗ-2110 или ВАЗ-2109 могут заявить о себе следующими признаками:

  • при попытке завести двигатель слышатся только щелчки реле пускового устройства;
  • нестандартный звук работающего стартера (скрип, треск);
  • нагрев корпуса устройства, появление характерного горелого запаха.

Обнаружив подобные неисправности, пытаться заводить машину стартером крайне не рекомендуется. Так вы можете существенно усугубить ситуацию.

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.

Снятие стартера

Демонтаж пускового устройства начинаем с отключения провода массы от аккумулятора. Для большего удобства автомобиль лучше поставить на смотровую яму и демонтировать защиту двигателя. Снимать устройство легче снизу.

Далее находим стартер и отсоединяем от него провод питания тягового реле. После этого откручиваем гайку крепления плюсового провода (ключ на «13»). При помощи ключа на «15» откручиваем два (для «девяток» три) болта крепления стартера к картеру сцепления. Демонтируем пусковое устройство. Как видите, процесс достаточно простой, и не требует особых навыков.

Дополнительная проверка

Прежде чем приступить к разборке стартера, можно его еще раз проверить. Для этого устройство нужно подключить к массе соответствующим выводом и к плюсовой клемме аккумулятора. Если оно не подает признаков жизни, попробуйте его перевернуть. Обычно если износилась одна щетка стартера или несколько из них, они западают и утрачивают контакт с коллектором, а при переворачивании все становится на свои места, и электродвигатель может работать, как ни в чем не бывало.

Разбираем пусковое устройство

На начальном этапе требуется открутить отверткой два винта, крепящих крышку вала на задней части стартера. Снимаем крышку, уплотнительное кольцо и прокладку. После этого отпускаем две гайки стяжных шпилек и демонтируем щеткодержатель в сборе. Щетки при этом под действием пружин выпадут из своих посадочных мест, но будут удерживаться на контактных проводах.

Далее следует осмотреть сам щеткодержатель. Если он имеет следы механических повреждений, его нужно заменить. Может, именно в нем и кроется причина неисправности. Обратите внимание на коллектор устройства. Все его медные пластины должны быть на месте. Если они имеют признаки износа (сколы, трещины, следы последствий короткого замыкания), придется менять и якорь.

Замена щеток стартера ВАЗ

Процесс замены щеток не займет более 20 минут. Все, что вам нужно сделать, это открутить контактные провода каждого из элементов на щеткодержателе, и подсоединить аналогичным образом новые.

Далее каждая щетка стартера 2110 или 2109 помещается в свое посадочное место поверх прижимной пружины. Когда и это будет сделано, щеточный узел необходимо посадить на коллектор. Для этого щетки поочередно утапливаются внутрь ячейки, а якорь прокручивается в одну сторону. После этого производим сборку стартера по обратному алгоритму. Перед установкой пускового устройства проверяем его вышеописанным способом. Если стартер заработал, значит, вы все сделали правильно.

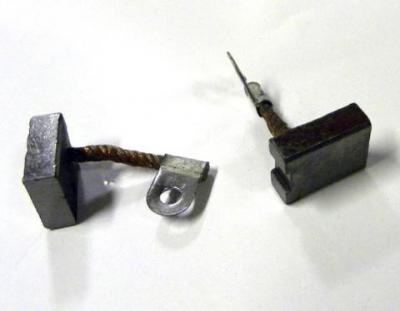

Какие щетки выбрать

Несколько слов о самих щетках. Если вы решили заменить их, то менять следует не одну или две, а все четыре. В противном случае через какое-то время вам опять придется возвращаться к этой процедуре, да и неравномерный износ ничего хорошего не принесет.

Для удобства при выборе используйте эти каталожные номера:

  • 3708000 – комплект щеток;
  • 2101-3708340 – щеточный узел в сборе.

Указав их продавцу, вы точно не ошибетесь.

Несколько полезных советов

Чтобы щетки стартера работали как можно дольше, следуйте этим советам:

  1. При замене не нужно покупать их в первом попавшемся лотке на авторынке. Лучше обратиться в специализированный магазин и купить сертифицированные запчасти. Не стоит также подгонять щетки от другой марки или модели авто, обтачивая их под нужный размер.
  2. При запуске двигателя не заставляйте пусковое устройство работать более 5-7 с. Так вы можете спалить не только щетки и коллектор, но и обмотку электродвигателя, а также проводку, обеспечивающую его питание. Кроме этого, не нужно пытаться запускать двигатель при заведомо разряженном аккумуляторе.
  3. Не допускайте работы стартера при работающем двигателе автомобиля, а если такие ситуации возникают непроизвольно, немедленно обращайтесь в автосервис.
  4. Следите за чистотой корпуса устройства. Грязь и маслянистый налет могут стать причиной короткого замыкания.
  5. Обращайте внимание на работу стартера. Если вы знаете, что АКБ заряжена, а пусковое устройство не обеспечивает нужное для запуска количество оборотов коленчатого вала, скорее всего, имеет место замыкание на корпус, засорение щеточного узла или обрыв одной из обмоток. В этом случае также лучше сразу обратиться на станцию технического обслуживания.
  6. Быстрый износ щеток может спровоцировать и неисправность подшипника или опорной втулки вала. При этом якорь перекашивается и «подъедает» их с одной стороны. Обнаружить подобную неисправность достаточно сложно без разборки стартера, поэтому обращайте внимание на звук, издаваемый устройством во время работы.
